高性能的交流稳压电源

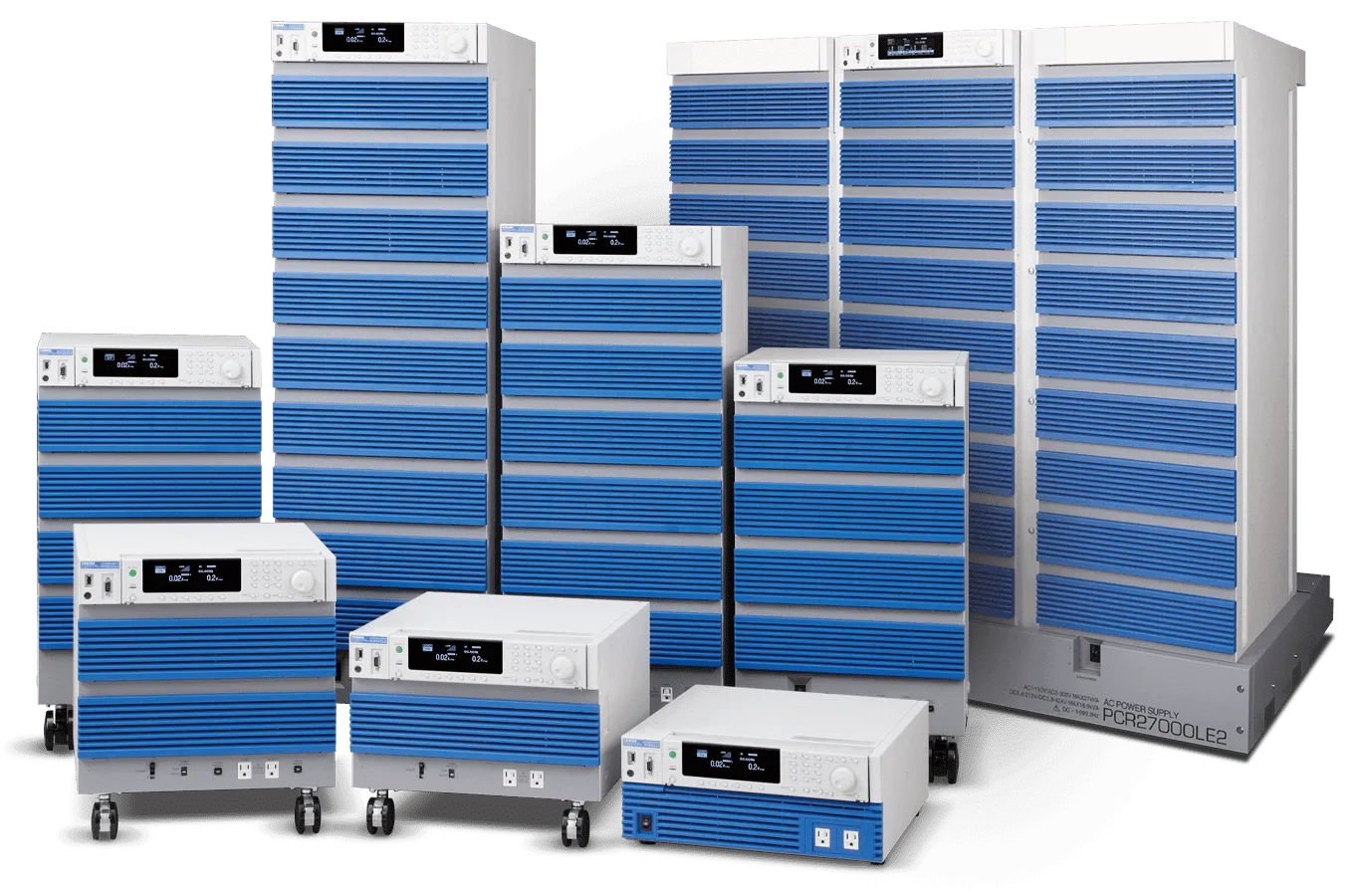

高功能交流稳定电源 PCR-LE/LE2系列

支持对新能源产业《智能电网》 试验用的交流电源新阶段

PCR-LE 系列是基于本公司研制开发的 PCR(L/ LA)系列(线性放大器方式)基础之上 又一款 高性能,多机能形的交流电源。既可作为高品位 安定化电源使用,也可以进行宽频带自由波形的 编辑和控制的线性放大器电源,同样带有各式各 样特殊机能可供客户使用。特别是在“新能源领 域”中的太阳能,风能,燃料电池,燃气发动机 等分布式发电的“系统联网试验”中,作为核心设 备可与负载装置和功率分析仪等的联动试验系统 装置组合使用。还有丰富的选购产品的组合,可 对应低频抗扰度实验和各种电源环境试验。更有 并联·单相三线三相运行选件,可以扩张到单相 27kVA,单相三线 54kVA,三相 81kVA。因此 可对应大规模的 EMC 试验站用电源,大功率化 产业用空调的测试电源等特殊需求。

特点

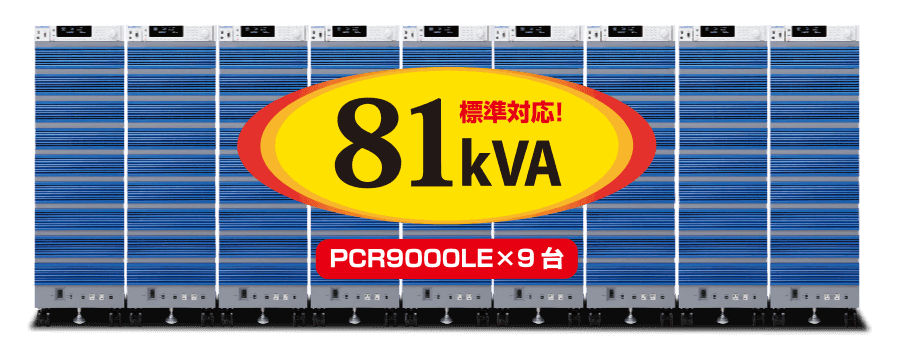

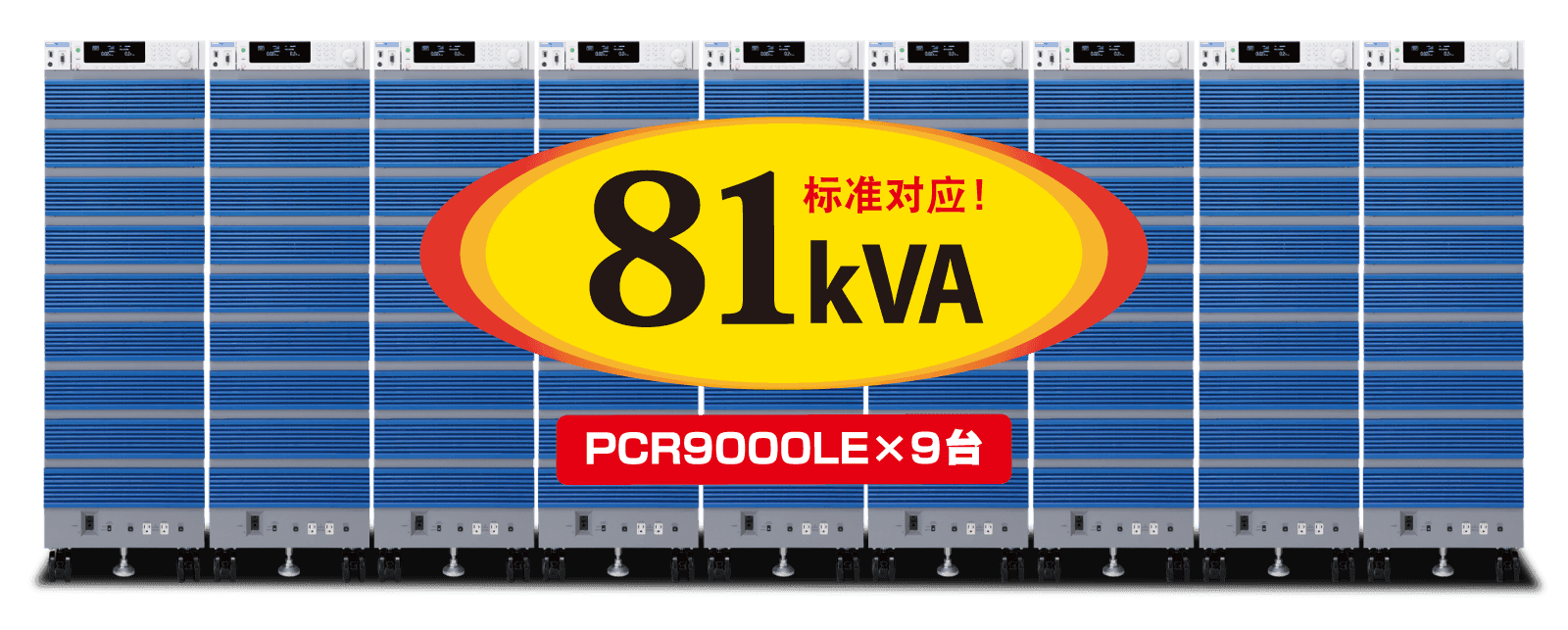

支持大功率。组合方式自由自在

使用并联,单相 3 线,三相运行选购件(扩展运行驱动板),可以使 单相扩展到 27kVA,单相 3 线扩展到 54kVA,三相扩展到 81kVA。 可以作为大规模 EMC 试验站电源或大功率工业空调的试验电源使用。 *108kVA和135kVA可特别订购。

高性能的线性放大器交流电源

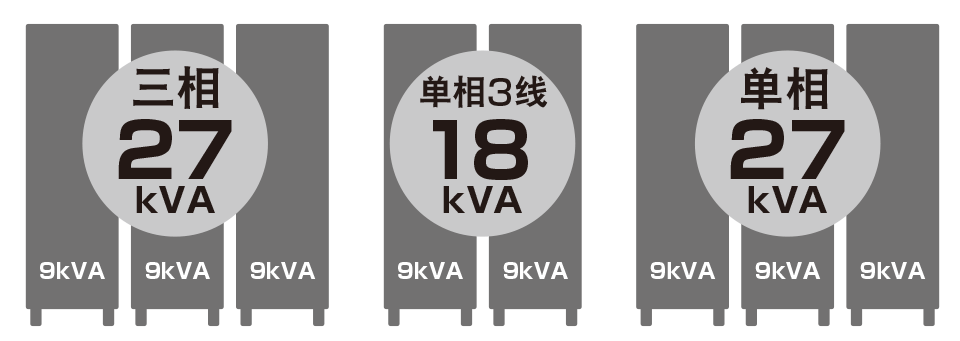

使用方法种类丰富

可作为主机或从机使用。可根据需要进行分割及统合

用于检查电源电压余量。

并联运行 ※ 需要使用另售的扩展运行驱动板

2kVA 以上的型号 /Max 连接台数 :5 台 /Max 扩展功率 :单相 27kVA
并用单相 3 线,三相运行选购件,可达到单相 3 线 54kVA,三相 81kVA

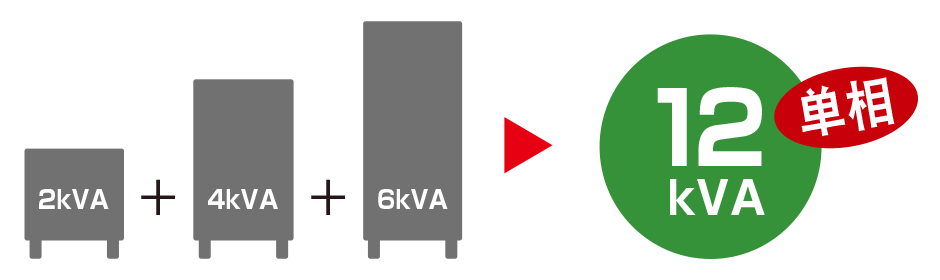

★不同型号之间也可以组合使用! 例 :PCR2000LE + PCR4000LE + PCR6000LE = 单相 12kVA

可作为测试工业空调的电源使用

单相 3 线,三相运行 ※ 需要使用另售的扩展运行驱动板

全部型号 /Max 扩展功率 :单相 3 线 54kVA,三相 81kVA
与并联运行选购件并用时

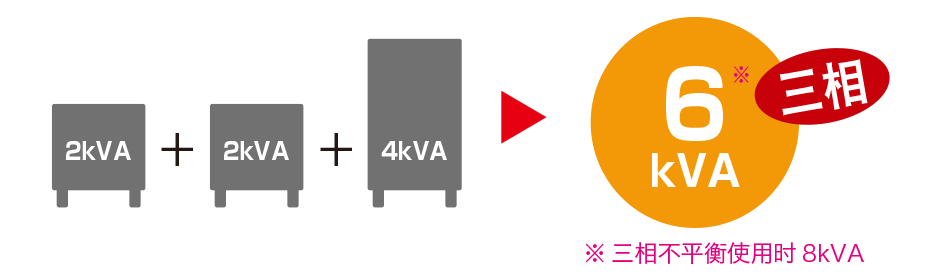

★不同型号之间也可以组合使用!例:PCR2000LE + PCR2000LE + PCR4000LE = 三相 6kV 或 三相不平衡 8kV

菊水电子的高可靠性交流电源PCR-LE系列

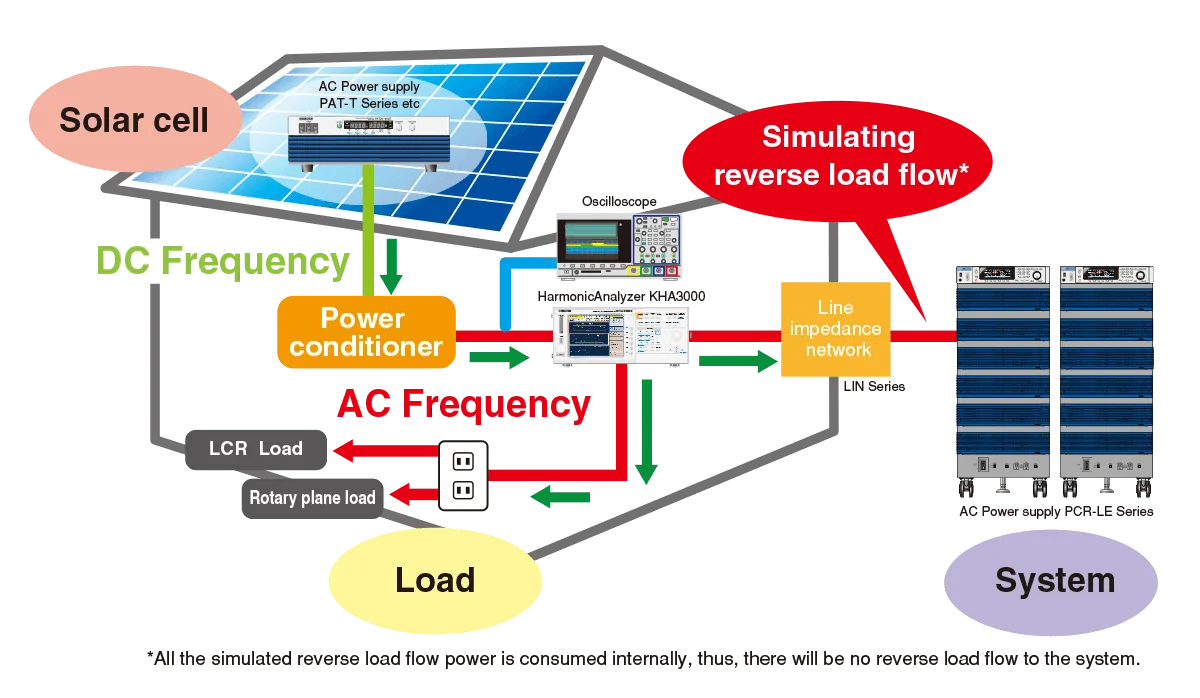

伴随反向电流的“系统连接试验”

依照系统连接技术要求方针

适用于反向功率流的并网测试

*所有模拟的反向功率流都在内部消耗,没有反向功率流到电网。


省电功能(省电运行) ※6kVA 以上的型号

配备了地球友好型生态功能

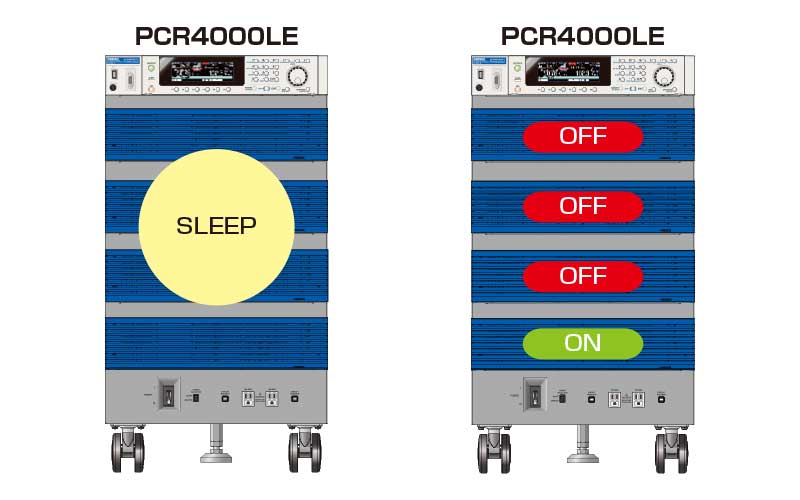

休眠功能

如果一定时间不输出,电源单 元会变成停止状态,可以抑制 功率消耗。

节能运行功能 ※

具有根据供应负载只运行所需 电源单元的节能运行功能。

小型化

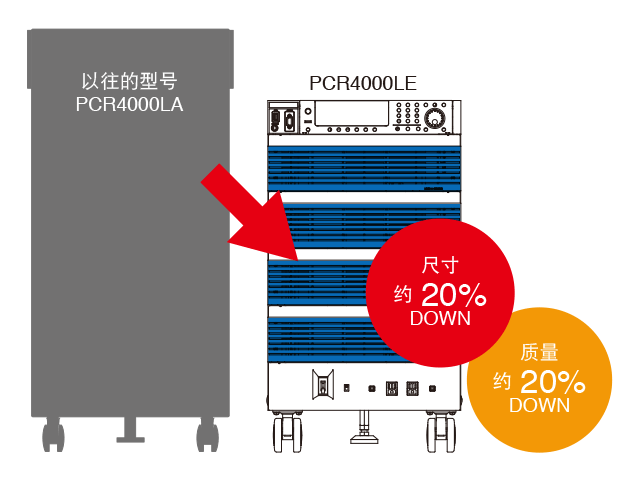

与以往型号 PCR-LA(4kVA)的对比

与以前的型号相比,尺寸明显缩小

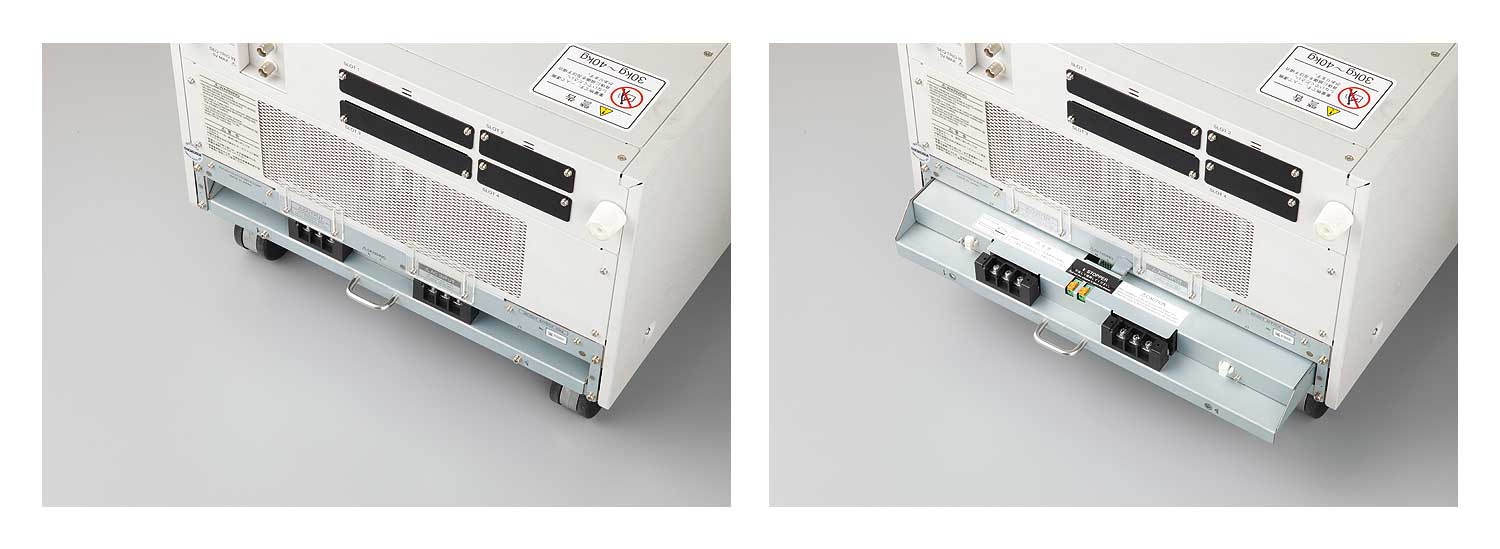

易于接续的输出入端子部

后面的输出入端子部采用抽出式构造, 因此输出入电源线接续简便。(PCR500LE,PCR12000LE2,PCR18000LE2,PCR27000LE2 除外)

易于连接输入/输出电缆

宽量程输出,也可输出直流

另外,可实现DC输出和AC+DC输出。 可在化学及物理等广泛的领域内使用。

项目额定
电压(AC)※11V 〜 150V(L range), 2V to 300V(H range)
频率1Hz 〜 999.9Hz ※2
电压(DC/AC+DC)※1±1.4V 〜±212V(L range), ±2.8V to ±424V(H range)

※1: 设定可以从0V开始。
※2: 安装三相输出驱动板卡3P05-PCR-LE(500Hz LMT)时,频率被限制在1Hz到500.0Hz之间。

响应选择

按照负载条件及用途,可选择内部放大器的响应速度。

项目用途
高速响应(FAST)满足对电源的上升 / 下降速度要求
通常速度(MEDIUM)在各种电源环境试验中
高稳定性(SLOW)在 EMC 试验站点用供给等中

※ PCR6000LE,PCR9000LE,PCR6000LE2,PCR9000LE2,PCR12000LE2,
PCR18000LE2,PCR27000LE2,并联运行除外

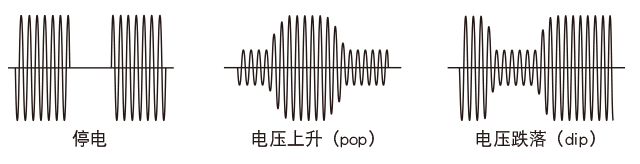

模拟电源线异常

在 AC 模式下使用时,可通过 PCR-LE 系列的输出停电,电压跌落 (dip),电压上升(pop),来模拟电源线的异常。可用于开关电源及电子仪器等的试验。

停电/电压上升(pop) /电压跌落(dip)

外部通信。对应 LXI

RS232C(标配)。通过选购件,可使用 GPIB,USB,LAN 进行远程遥控。由于 LAN 支持 LXI 规格,因此可获得性价比较高的系统结构。

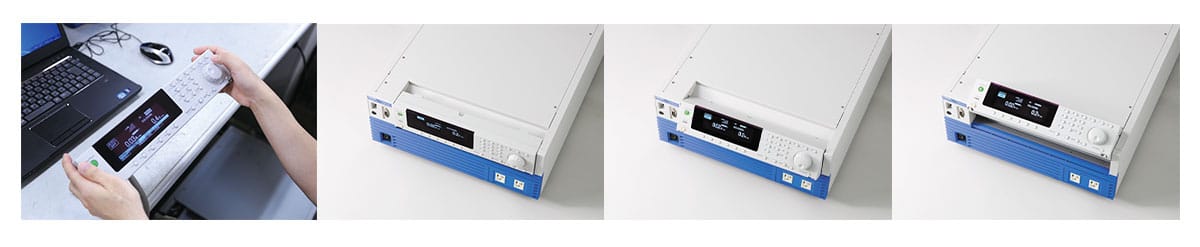

前面板作为远程控制

前面板作为远程控制

可根据使用状况进行控制面板的角度调整。选购件中还配备了控制面板延长电缆。

*额定输出功率2/3

其他特点

  • 各种计测功能
  • 时序功能
  • 传感检测
  • 电压补偿调节
  • 输出电流控制
  • 设定输出阻抗
  • 测量高次谐波
  • 软件起动(控制上升时间)
  • 固定内部 Vcc
  • 控制面板角度调整

使用事例

智能能源方面

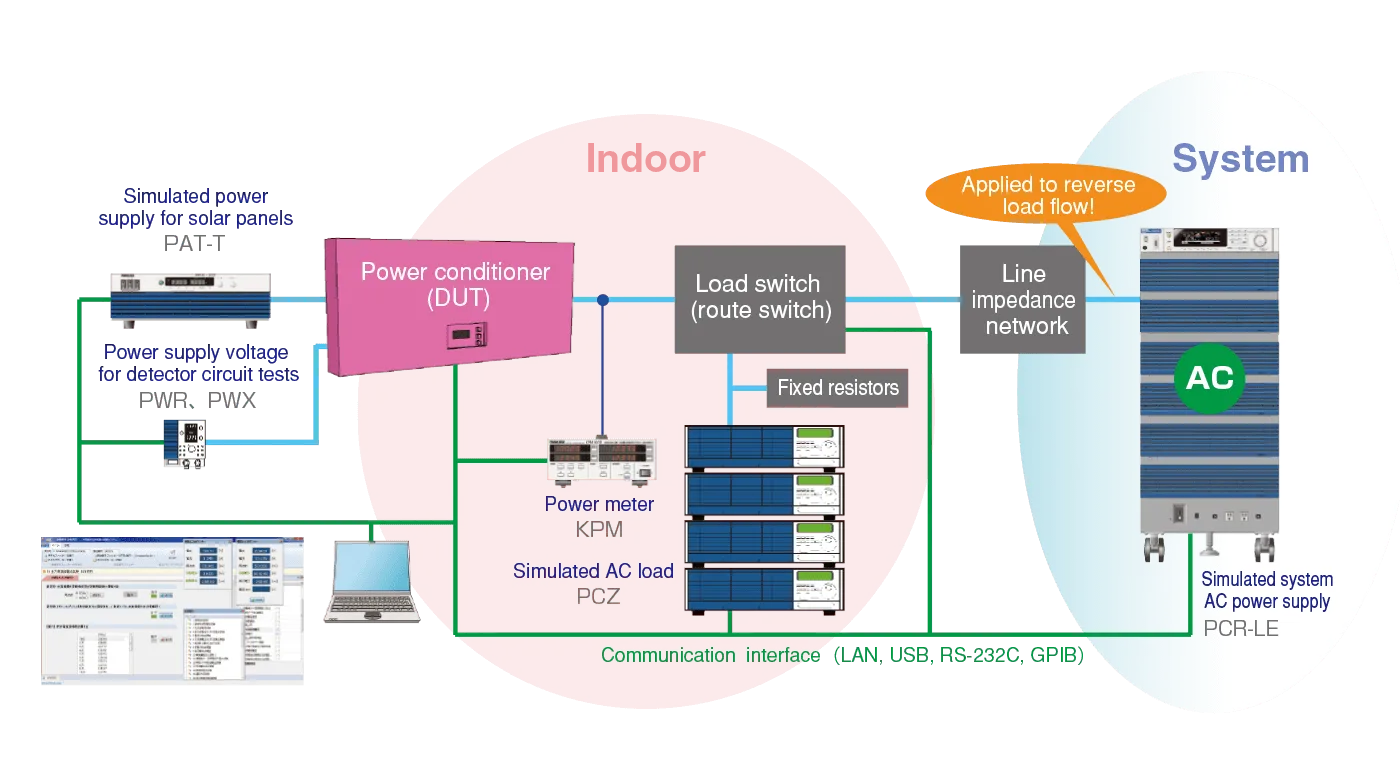

功率控制器(被试验物)

功率控制器

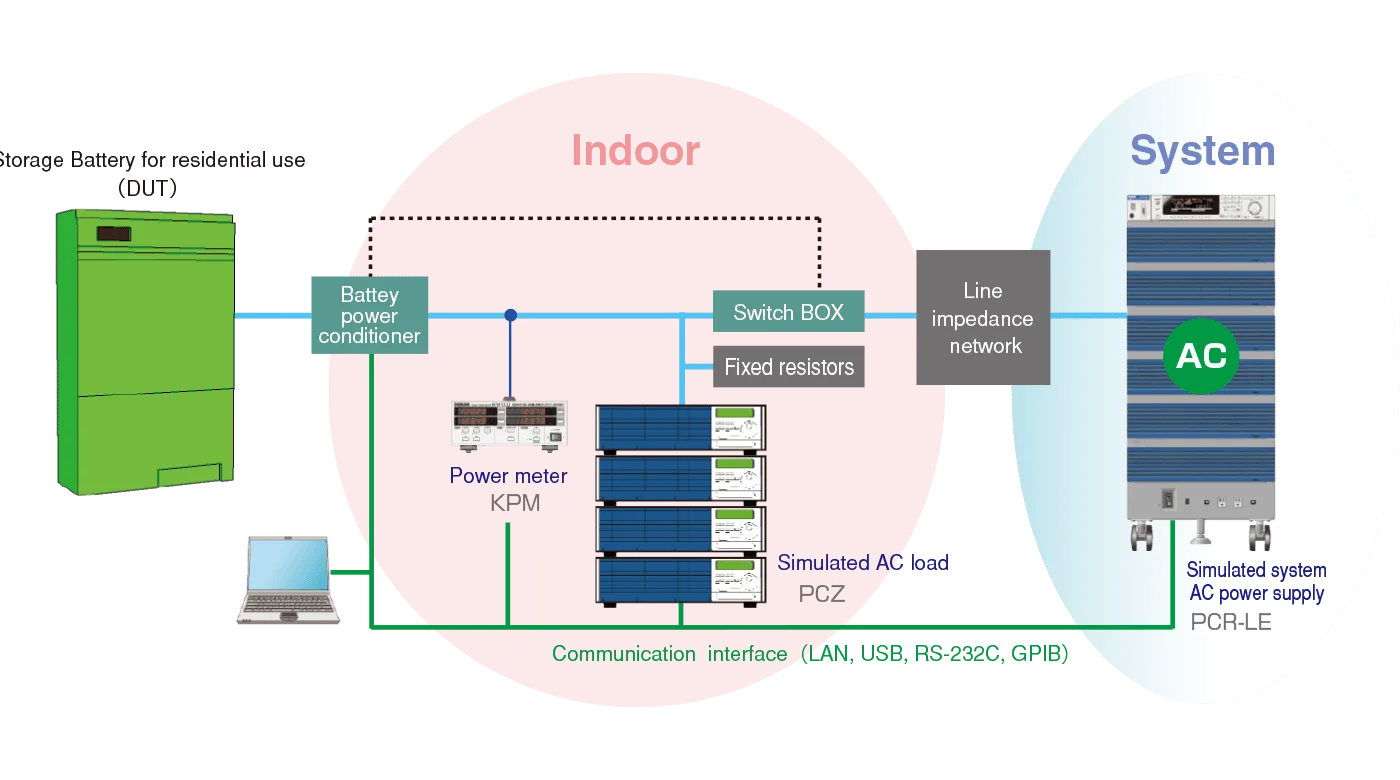

住宅用蓄电池(被试验物)

住宅储能电池的评估测试

EV 充放电台(被试验物)

测试电动车充电和放电站

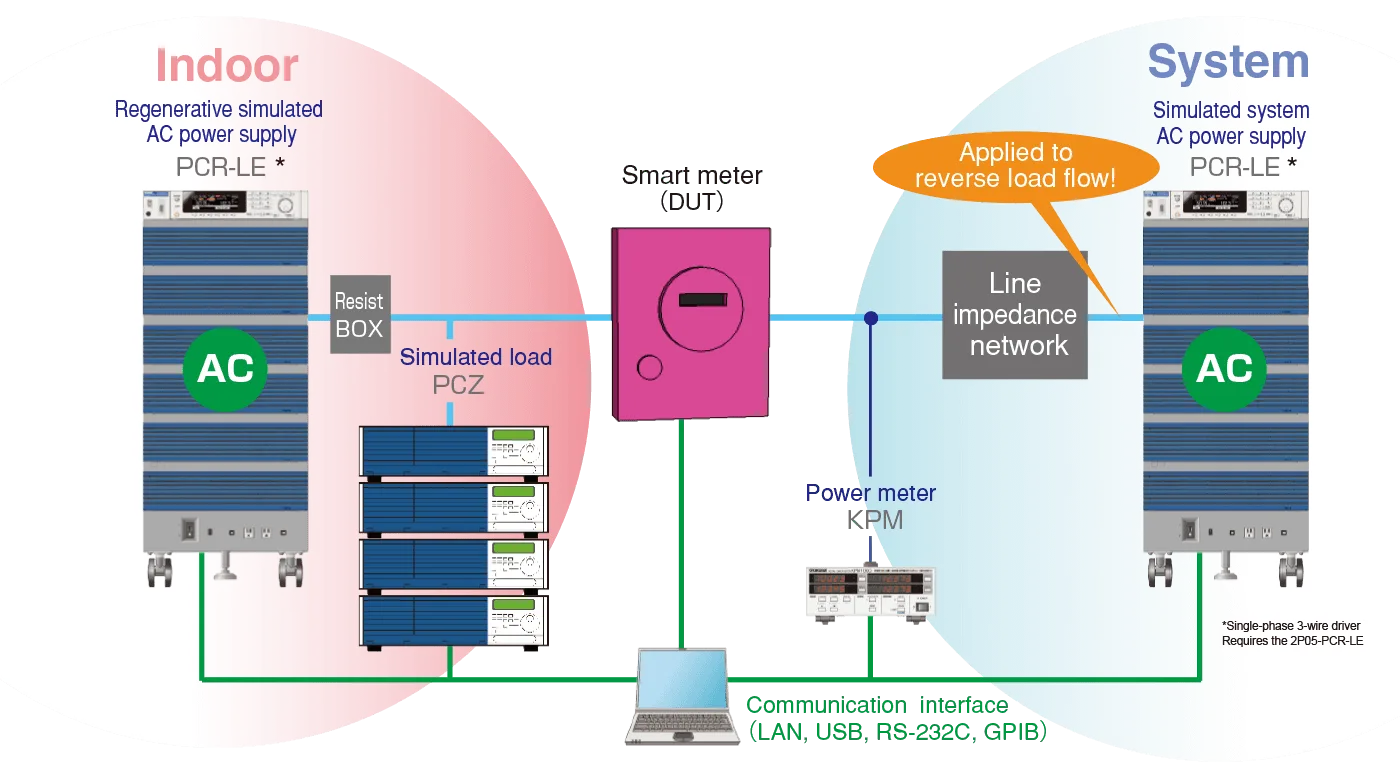

智能电表(被试验物)

智能电表评估测试

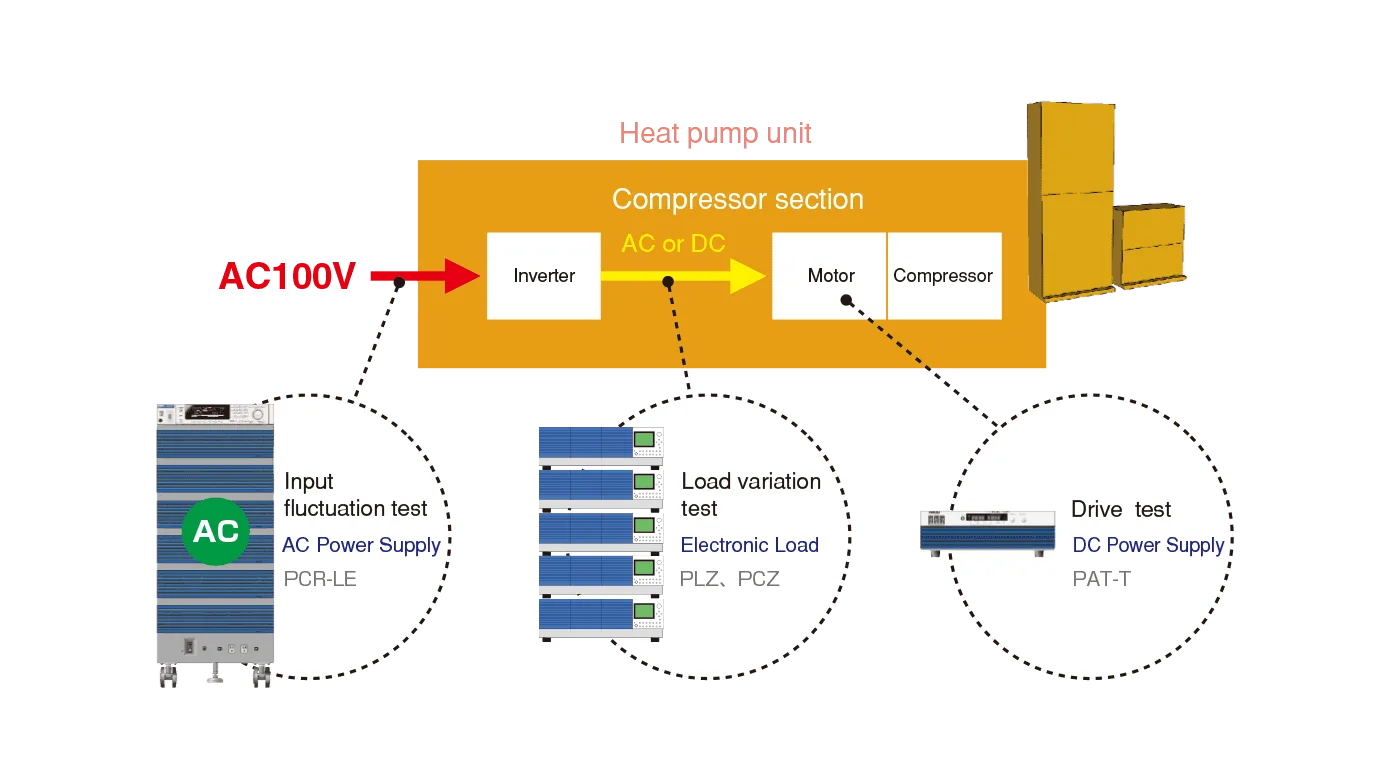

热泵(被试验物)

热泵评估测试

IEC61000 规格方面
IEC61000-4-11电压降低,瞬停及电压变动
IEC61000-4-13高調波・次数間高調波
IEC61000-4-14电压动摇
IEC61000-4-27仪器的非平衡
IEC61000-4-2816A/相以下的仪器的电源频率变动

IEC61000-4-34超过16A/相的输入电流的仪器, 压降低,短时停电及电压变动 *2
IEC61000-4-17直流输入电源端子上的脉动
IEC61000-4-29DC的电压降低,瞬停及电压变动*2
IEC61000-3-2,12高次谐波电流限度值
IEC61000-3-3,11电压变动,闪变限度值


本系统可以模仿交流电源环境中的各类现象。在以下的规格条件下,可使用在与低压配电系统接续的电气、电子仪器、以及带有 DC 电源输入板的电气、电子仪器的抗扰性试验中。可在规格范围之外设定试验条件,因此可用于规格试验前的预审确认试验,抗扰性的余量容限试验以及应力试验。

此外,KHA3000谐波/闪烁分析仪可与交流电源PCR-WE/WE2系列和线路阻抗网络LIN系列*1、IEC浸渍模拟器DSI系列*1和电力线抗扰度测试软件相结合,测试是否符合IEC标准。 和JIS标准。*1 可根据特别订单生产。 *2 仅用于初步测试目的。

EV充电系统 (被测试物)

EV 充电系统

EV/PHEV充电包括使用直流电的快速充电和使用家用墙壁插座的正常充电,PCR-WE2/WE2R系列不仅可用于测试低压配电系统,还可用于模拟高压和大容量直流电输出。

阵容

PCR-LE系列

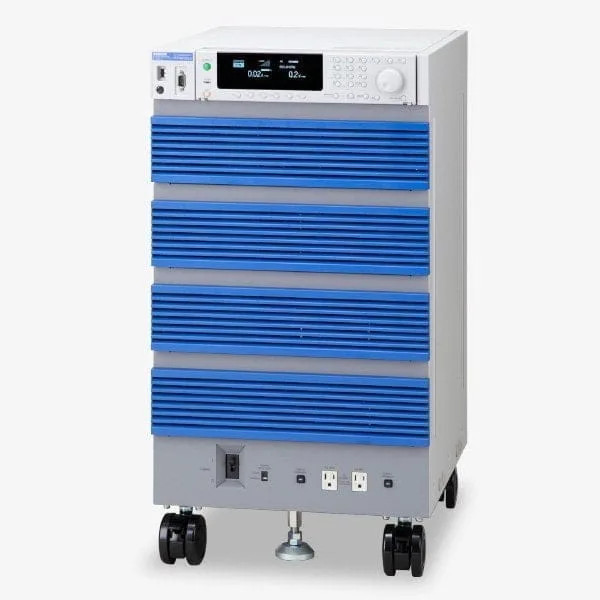

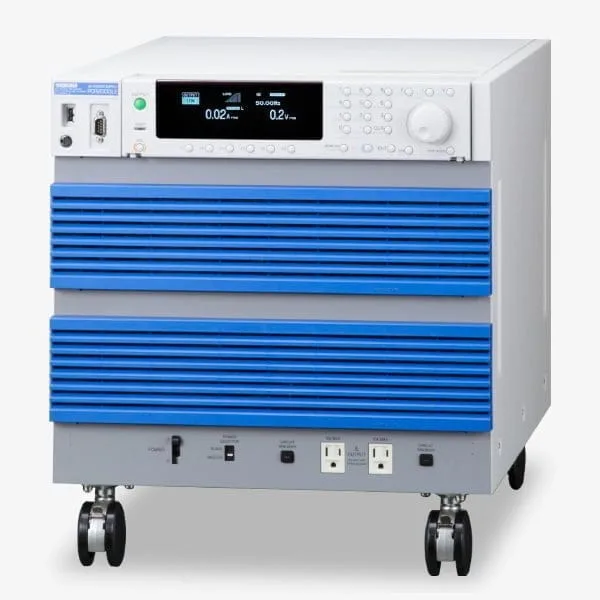

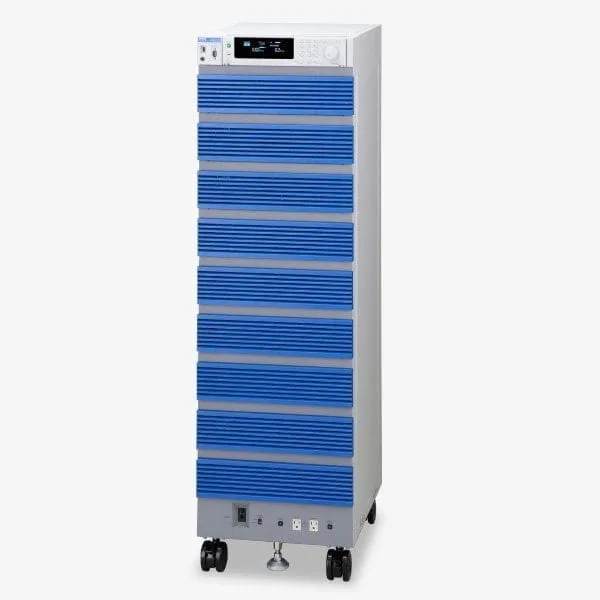

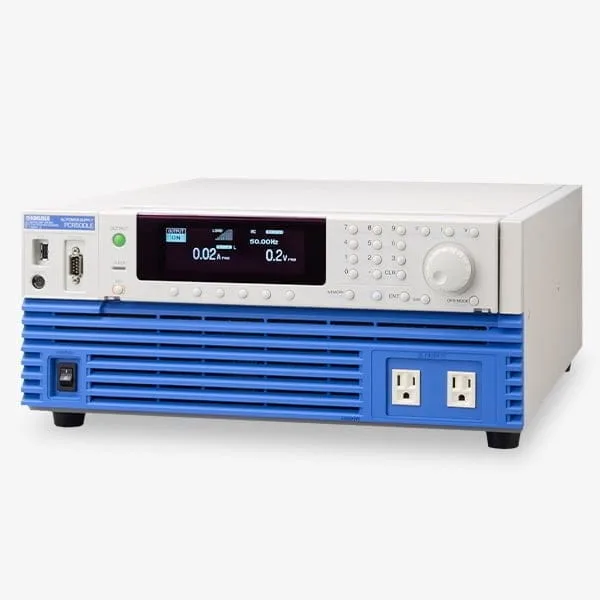

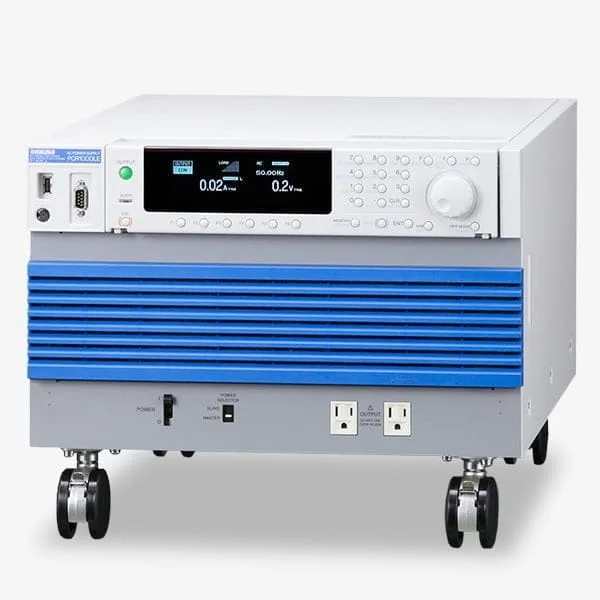

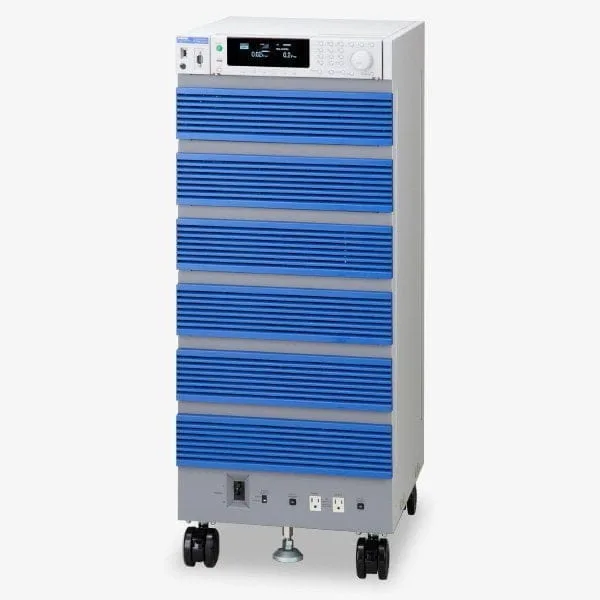

型号PCR500LEPCR1000LEPCR2000LEPCR3000LEPCR4000LEPCR6000LEPCR9000LE
输出功率单相500VA单相1kVA单相2kVA单相3kVA单相4kVA单相6kVA单相9kVA
输出Max电流5A/2.5A10A/5A20A/10A30A/15A40A/20A60A/30A90A/45A
AC模式(L/H 量程)1V~150V / 2V~300V
5A/2.5A10A/5A20A/10A30A/15A40A/20A60A/30A90A/45A
DC模式(L/H 量程)±1.4V~±212V / ±2.8V~±424V
3.5A/1.75A7A/3.5A14A/7A21A/10.5A28A/14A42A/21A63A/31.5A


1台能够同时满足单相 / 单相 3 线 ※ / 三相输出。
便利的多路输出、可满足各种产业用机器需要。

1台能够同时满足单相 / 单相 3 线 ※ / 三相输出。

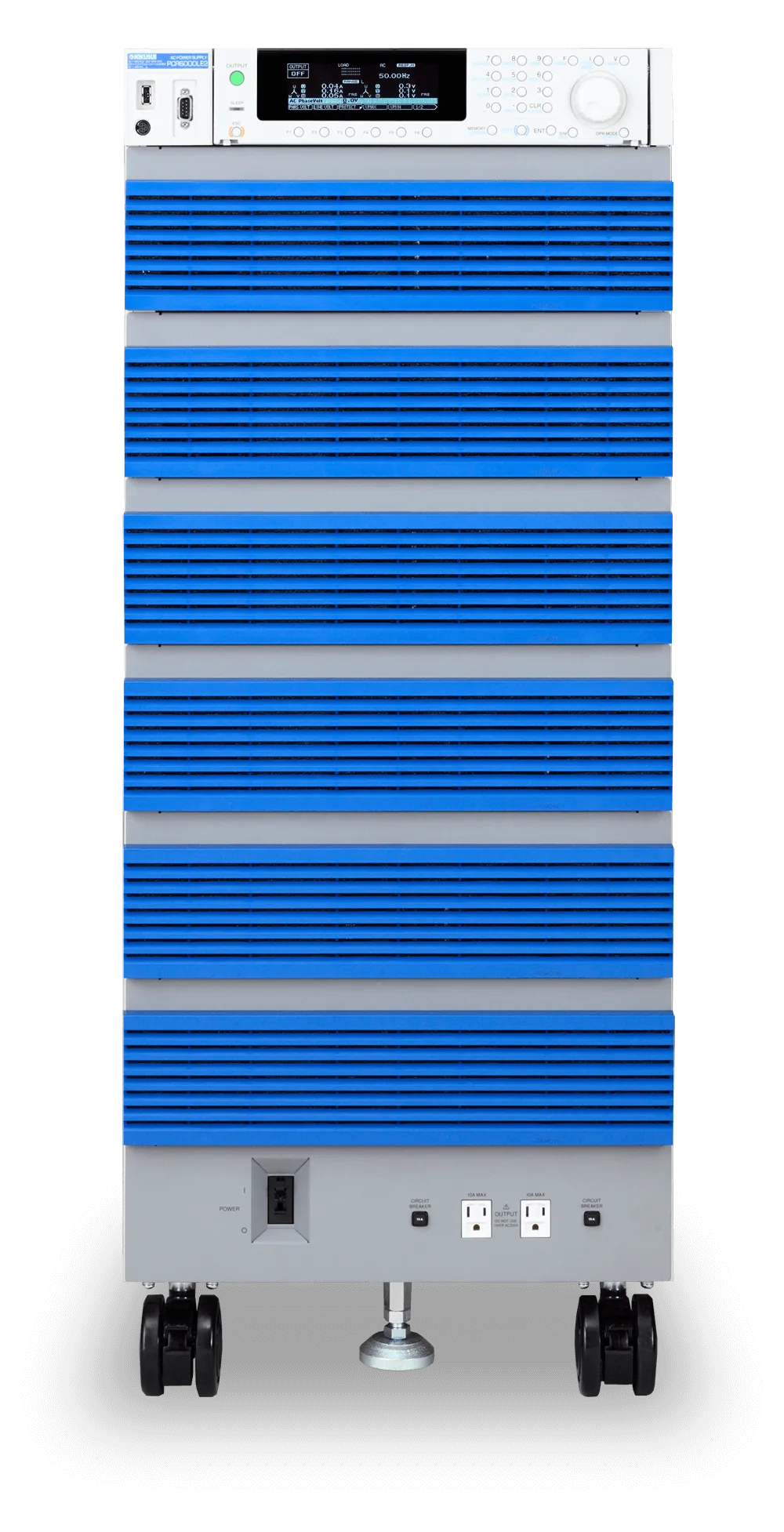

PCR-LE2系列

PCR-LE2 系列是以 PCR-LE 系列为基础,只需一台本设备即可通过面板操作切换使用单相输出 / 单相 3 线输出 / 三相输出。集中了与PCR-LE 系列同样的基本性能,功率单元部与 PCR-LE 系列通用,与单独配备单相 / 单相 3 线 / 三相系统相比更加简单,而且可以有效利用空间。推出 6kVA,9kVA,12kVA,18kVA, 27kVA 的 5 种机型。

高功能的交流稳压电源,集成了与PCR-LE系列相同的基本性能。

PCR-LE2系列

型号PCR6000LE2PCR9000LE2PCR12000LE2PCR18000LE2PCR27000LE2
输出功率单相、三相4线6kVA9kVA12kVA18kVA27kVA
单相3线4kVA6kVA8kVA12kVA18kVA
输出Max电流单相60A/30A90A/45A120A/60A180A/90A270A/135A
单相3线20A/10A30A/15A40A/20A60A/30A90A/45A
AC模式(L/H量程) 1V~150V / 2V~300V
单相60A/30A90A/45A
三相4线20A/10A30A/15A20A/10A30A/15A40A/20A
DC模式(L/H量程) ±1.4V~±212V / ±2.8V~±424V
单相42A/21A63A/31.5A84A/42A126A/63A189A/94.5A
单相3线14A/7A21A/10.5A28A/14A42A/21A63A/31.5A

选件

 有关更多选件信息,请参见产品具体页面。

PCR-LE系列的选件

输入电源线

并联运行驱动板

机架固定件

PCR500LE用托架

PCR1000LE用托架

PCR2000LE用托架

延长电缆 (2P05・3P05用)

电源联动电缆

延长用连接电缆(并联运行用)

延长用功率信号电缆(并联运行用)

PCR-LE2系列的选件

输入电源线

PCR-LE/LE2系列的选择

通信接口

GPIB接口

USB接口

LAN接口

模拟信号接口

放大器类型

*将输入的波形直接进行放大输出。 *对于多输出型号(6000LE2、9000LE2),将使用多项系统输入的波形进行放大并使用时,各相都需要。

幅度控制类型

*根据输入的直流信号能够对输出的交流电压值进行变动。

IEC电压跌落模拟器

在线阻抗网络

控制面板延长电缆

底座支撑角铁

PCR3000LE/4000LE/6000LE/9000LE 6000LE2/9000LE2 地面固定用 PCR12000LE2/PCR18000LE2/PCR27000LE2 标配
