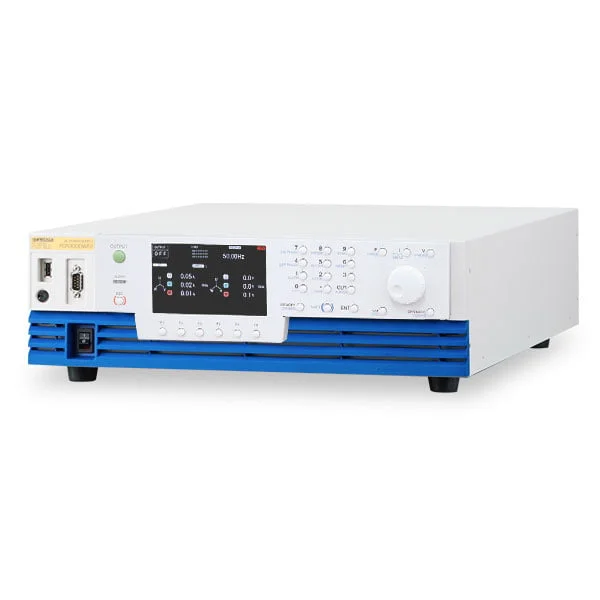

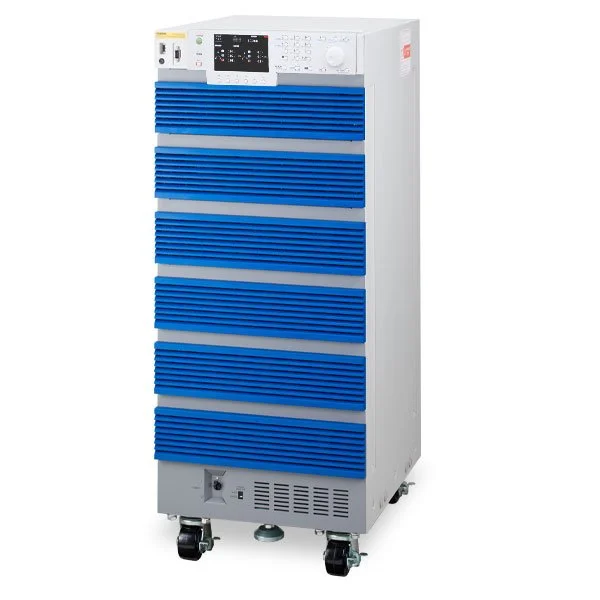

大功率智能交流/直流稳定电源PCR-WEA/WEA2系列

PWM 变频方式 交流稳定电源的旗舰型号 在功率电子学中掀起“创新”的PCR-WEA/WEA2 系列。

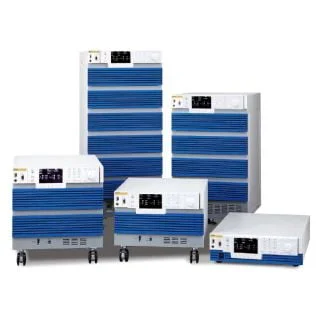

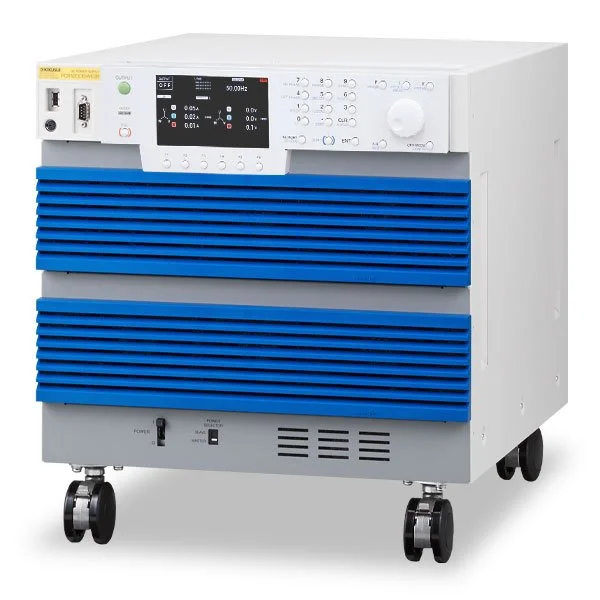

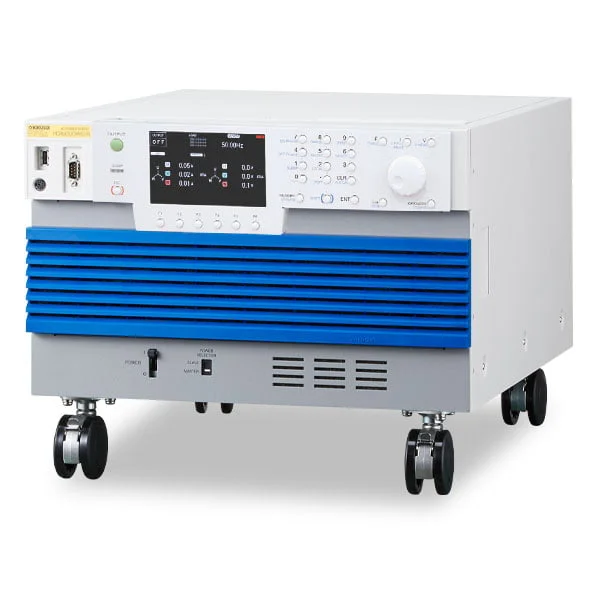

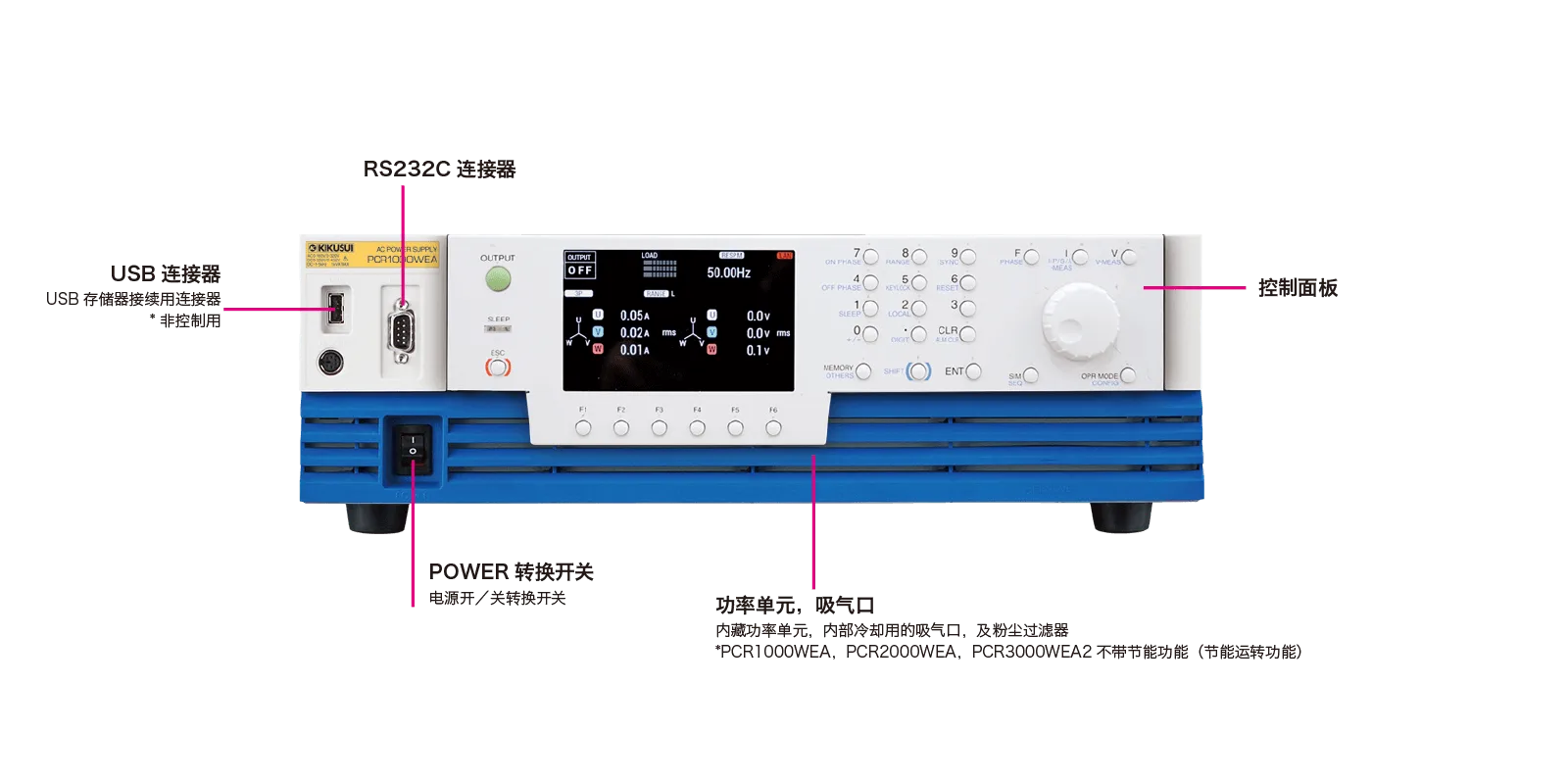

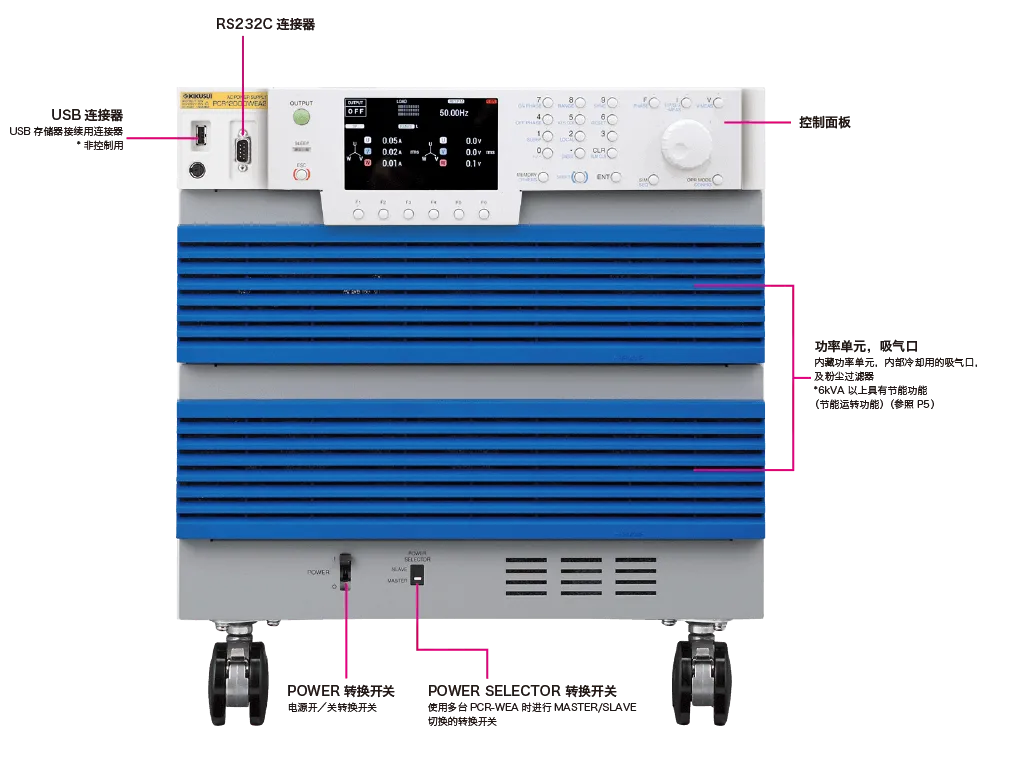

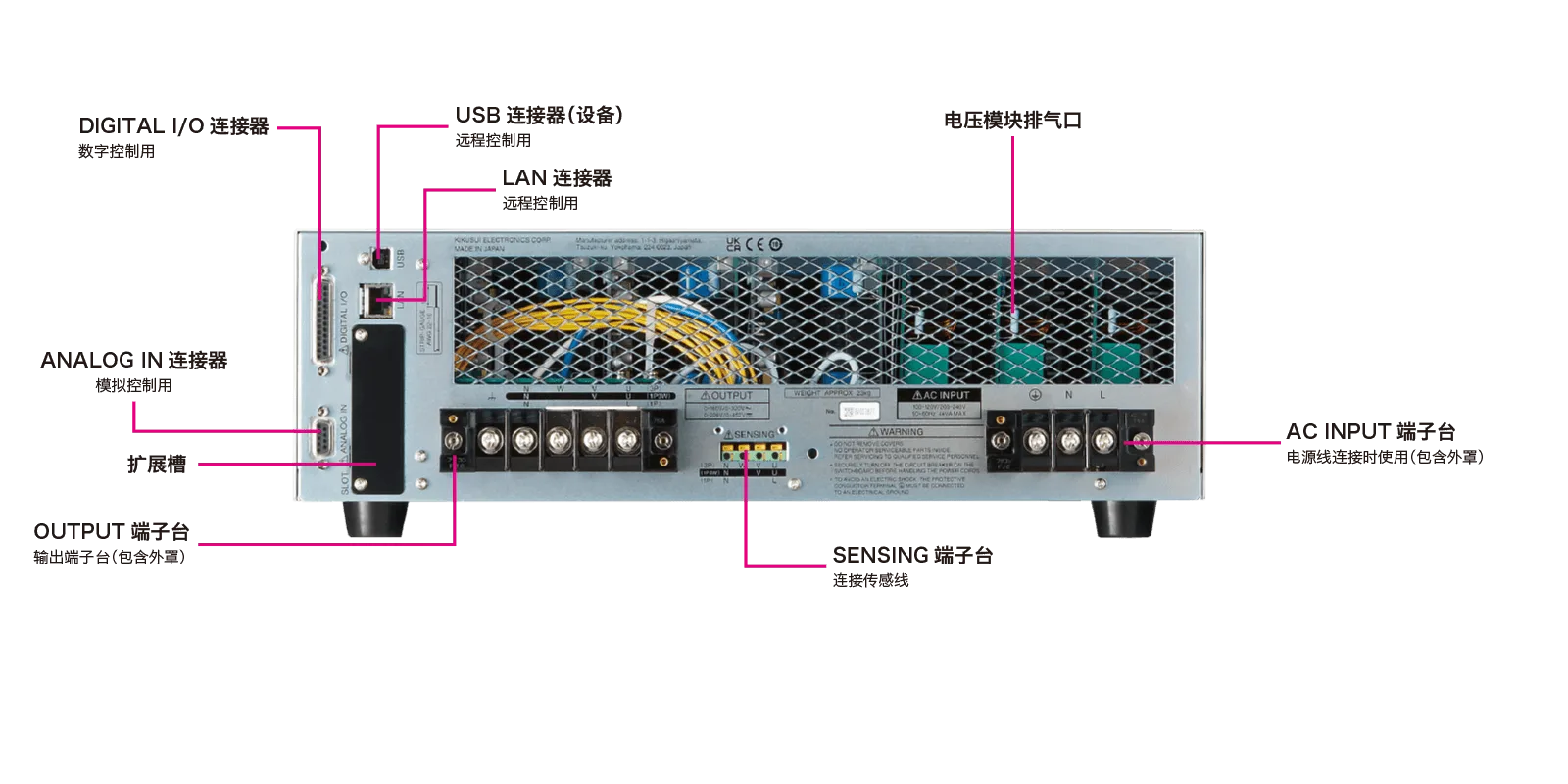

PCR-WEA/WEA2 系列是超小型大功率密度，高性能PWM 变频大功率交流/ 直流稳定电源。Max 功率 1kVA，2kVA， 3kVA，6kVA，12kVA，18kVA，24kVA，30kVA， 36kVA 全15 机型。6U 尺寸具备6kVA 的大功率密 度設計，单一机柜即可实现36kVA。3kVA 以上的多 种机型，可通过切换使用相同功率的单相/ 单相三线/ 三相输出功能（PCR-WEA2/WEA2R）。另外，亦有支 持电力回收*1 功能的机型（PCR-WEA2R）。 此外，还可并联运行*2根据电缆大小可扩充到144kVA。*1 ： 只适用于型号名称为“R”的三相200V 输入型号。只限实验室内部回收 *2 ： 并联运行Max 并联4 台6kVA 以上的型号 支持不同型号并联运行

特点

一目了然的紧凑型尺寸！

紧凑型交流和直流电源

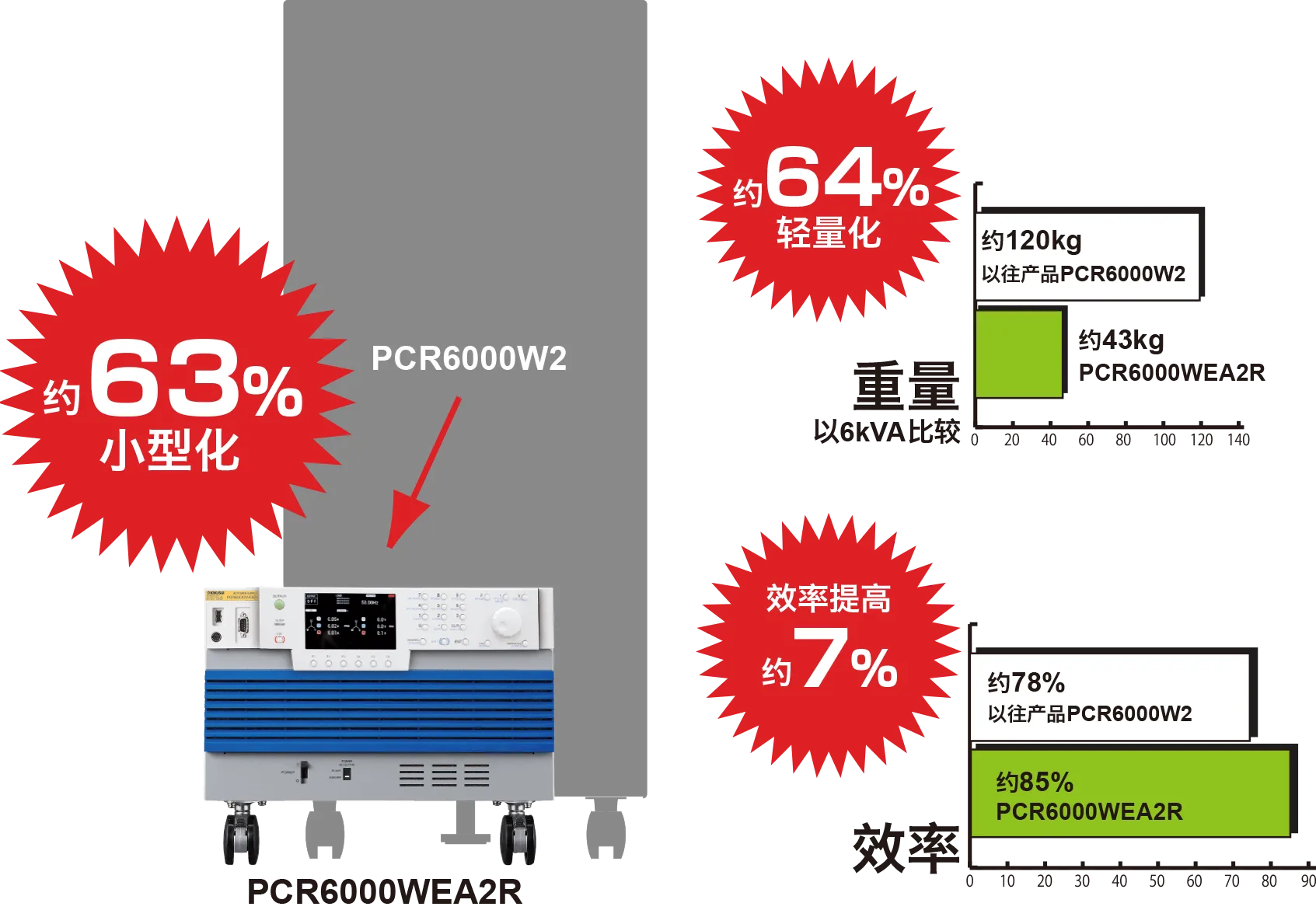

与相同变频方式的本公司以往产品比较，6kVA 型号实现了60% 以上的大幅小型化。而且功率也提高了约7%，实现了约85% 的高 效率。

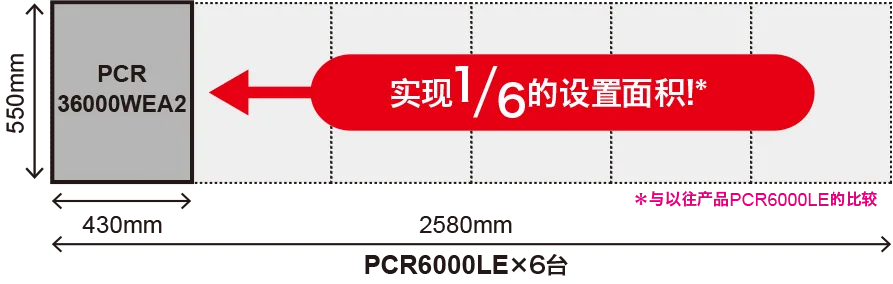

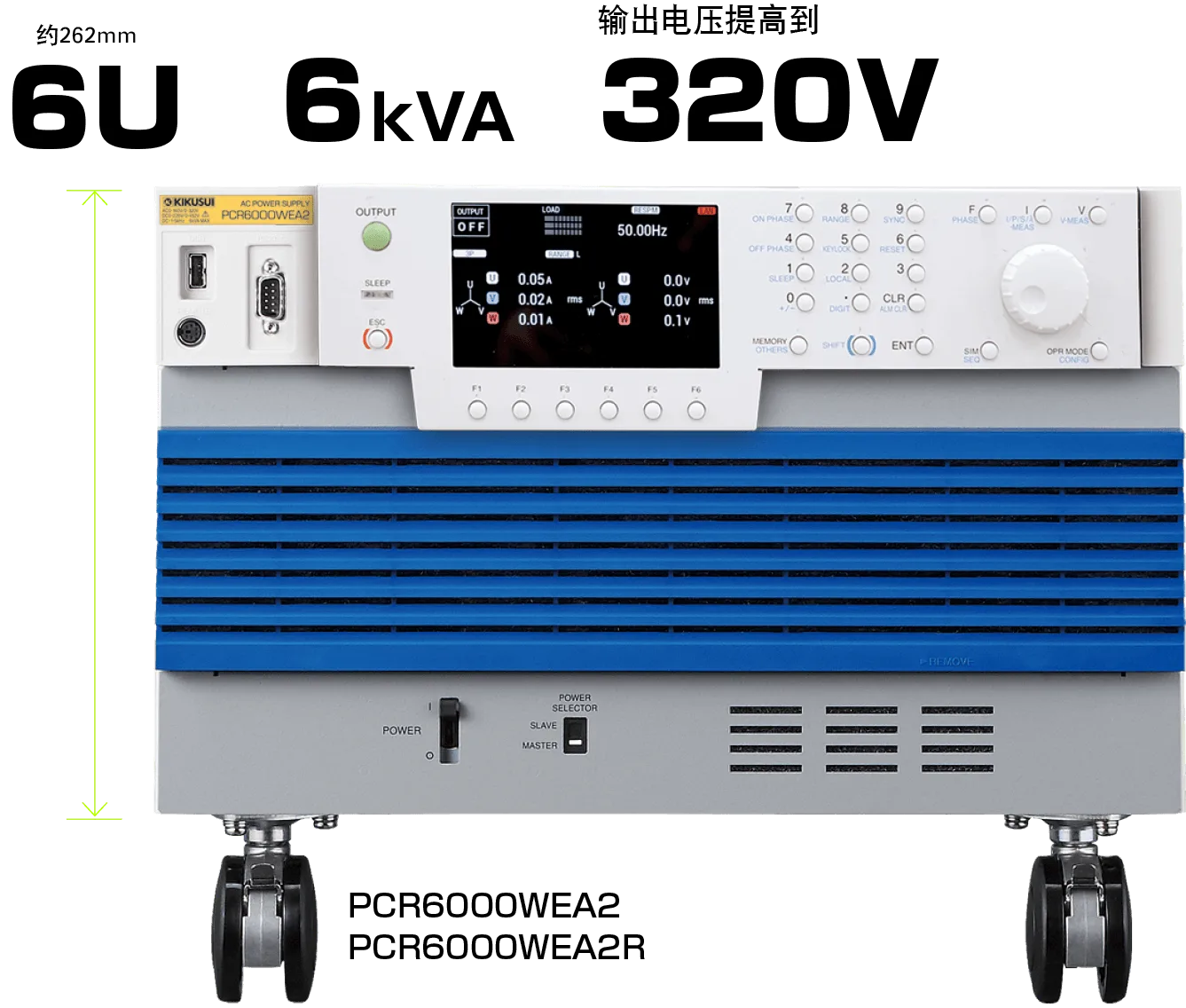

约63% 小型化

日本最小、最紧凑的交流电源。

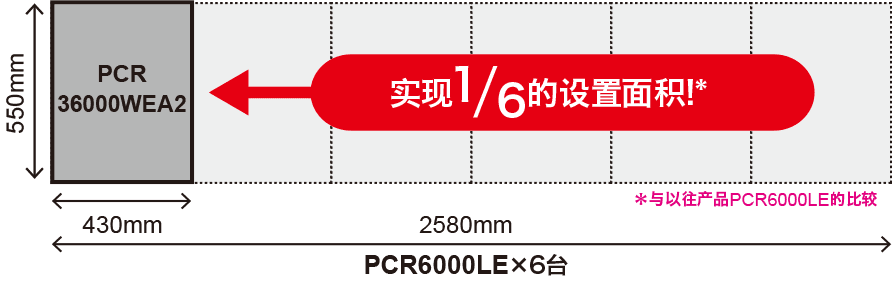

比以前的产品系列明显更紧凑*。 容量越大的型号，节省空间的效果就越大。 *PCR-W/W2系列

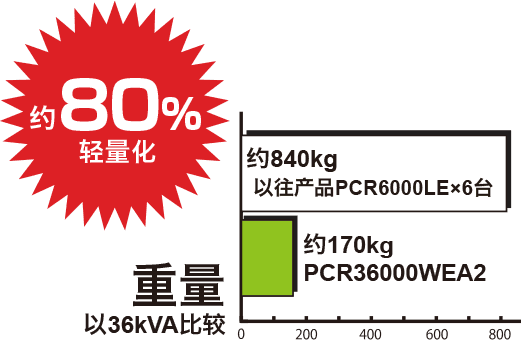

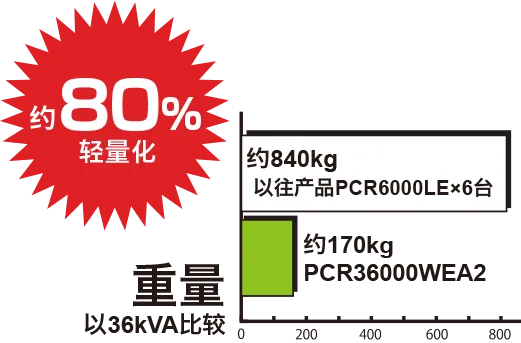

约64% 轻量化

便携式高容量交流电源

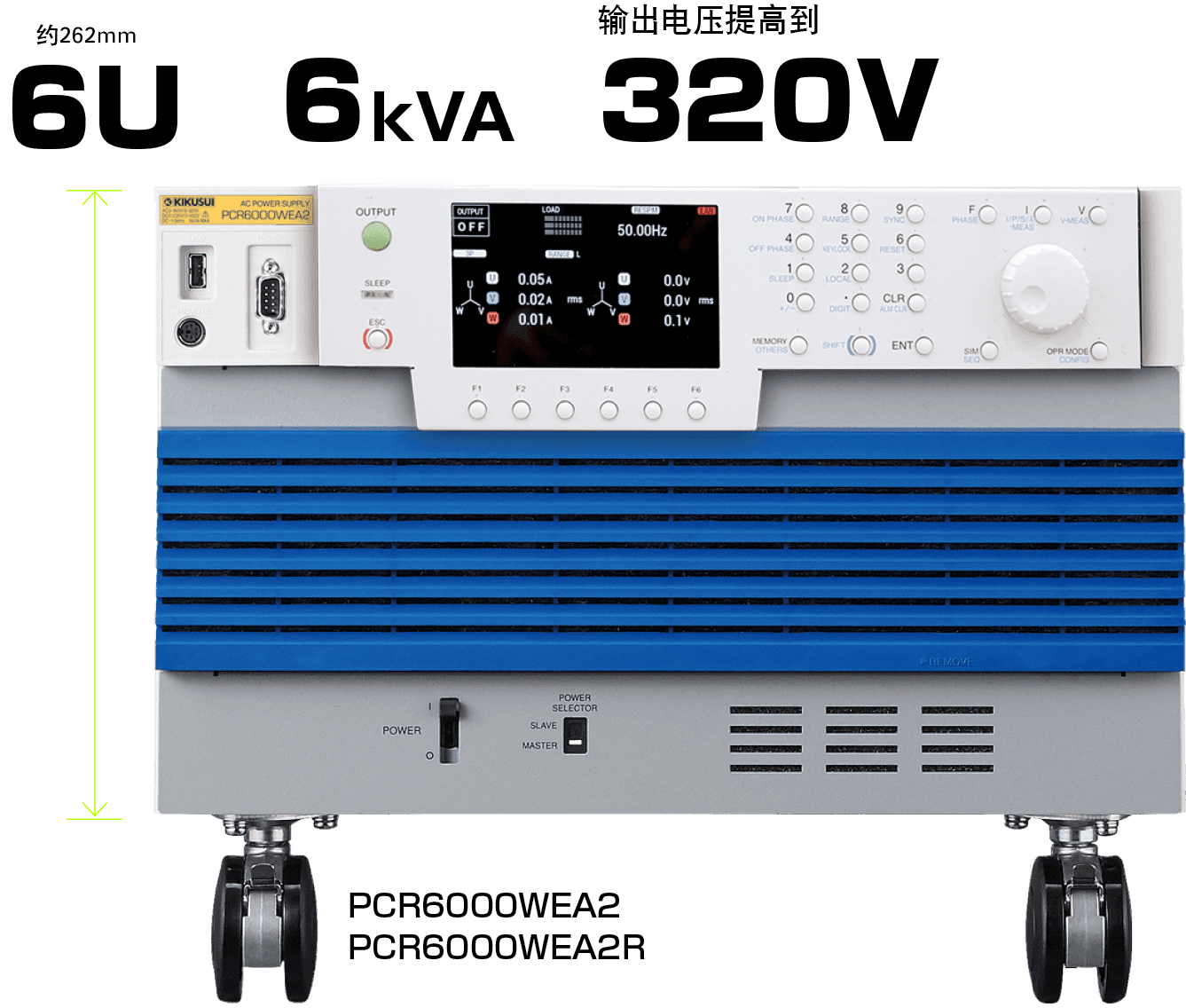

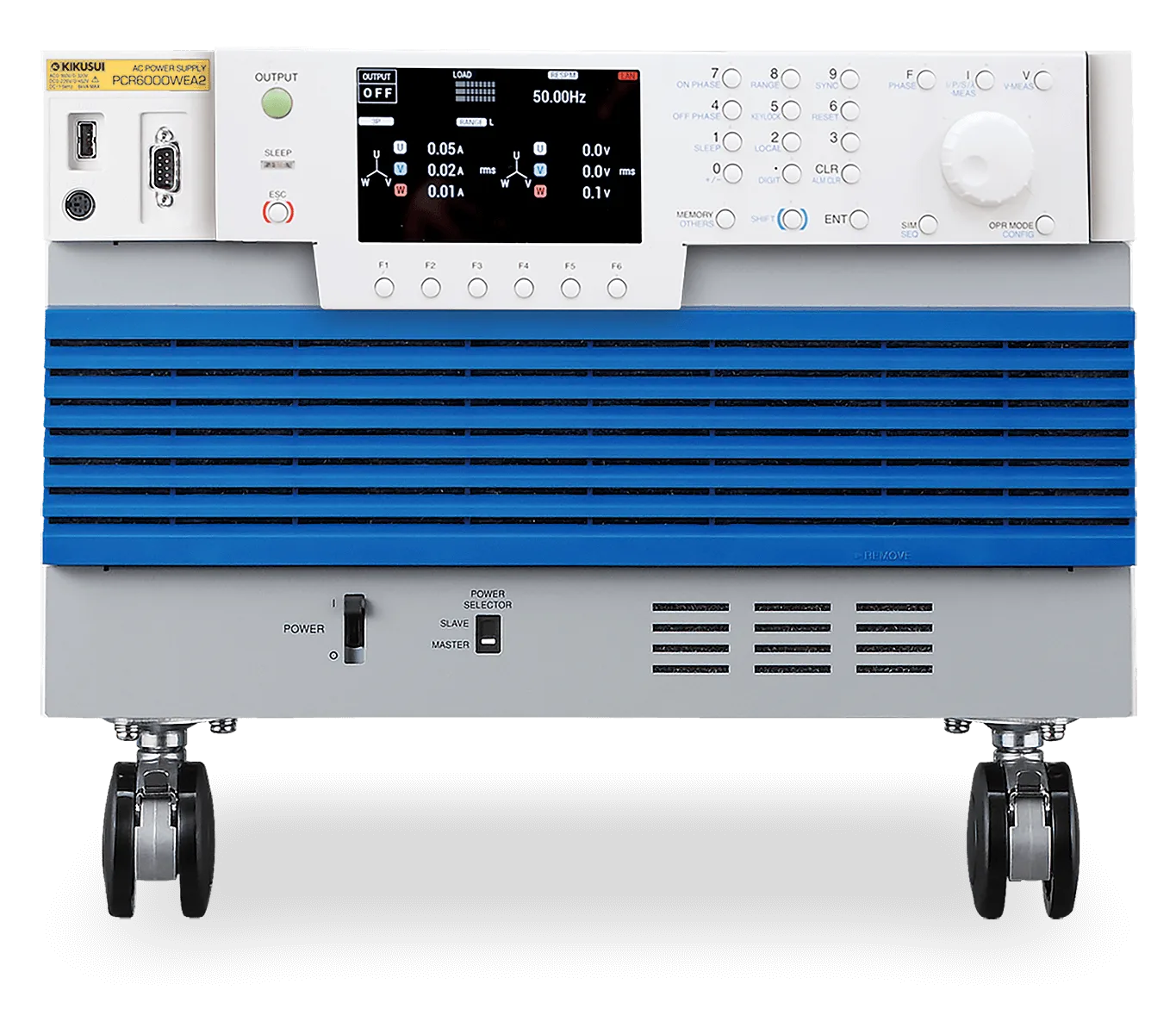

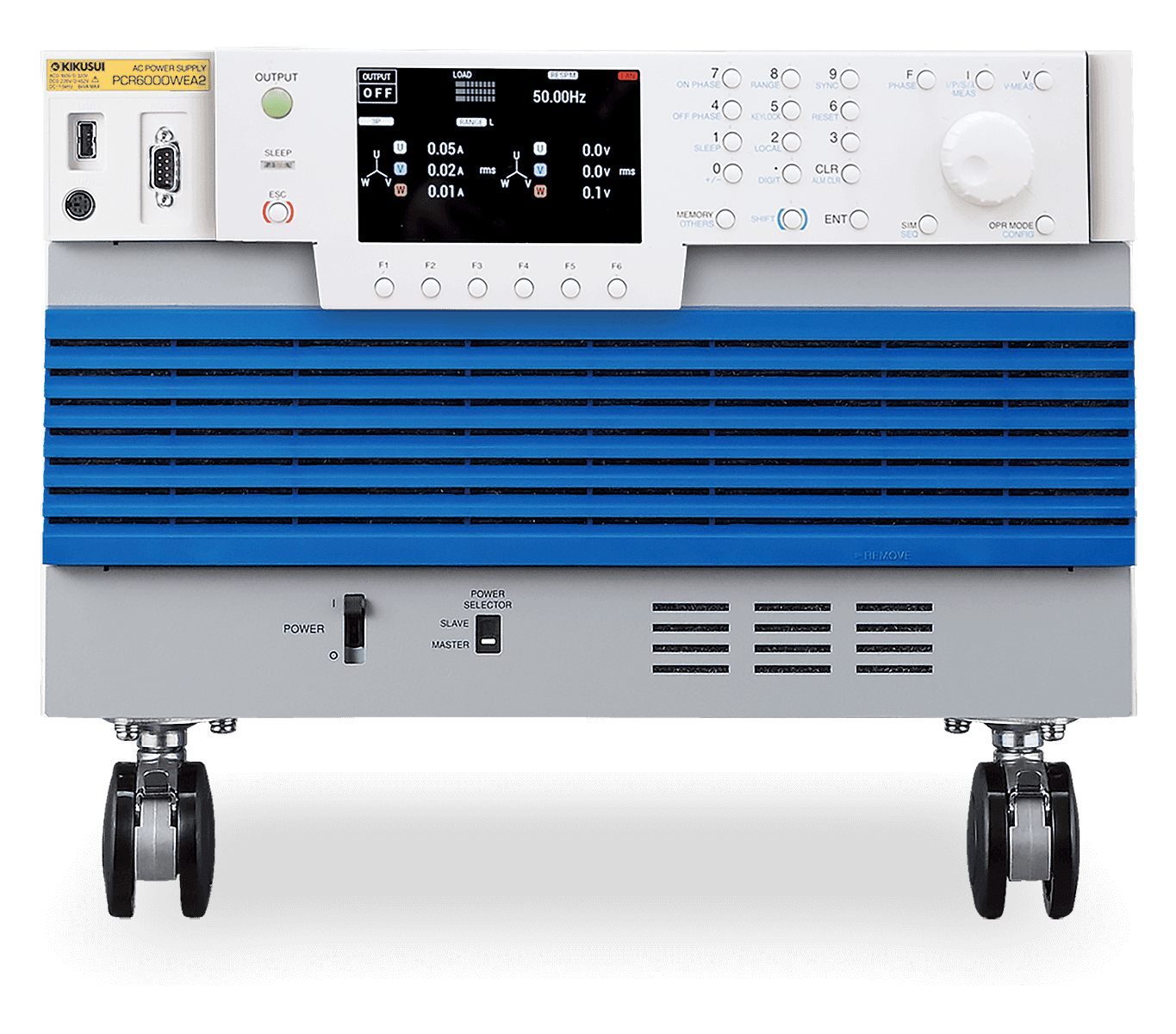

传统的型号需要安装空间，但PCR-WEA/WEA2系列6KVA型号具有节省空间的设计，可以放入一个机架（6U）。

效率提高 約7%

PWM逆变器系统实现了约85%的高效率。

在动力装置部分采用了PWM逆变器系统，实现了85%的高效率。

PCR-WEA/WEA2系列 五个进化点

五个进化点

形名PCR-WE/WE2シリーズPCR-WEA/WEA2シリーズ
ファームウェアVer 1.24Ver 3.12
基本機能出力電圧
155/310Vrms
±219/438Vdc		出力電圧
160/320Vrms
±226/452Vdc
応用機能出力インピーダンス（リアクタンス成分）の下限値レスポンス設定によらず同じ値出力インピーダンス（リアクタンス成分）の下限値
FAST:50%低減
MED:変更なし
SLOW:3 倍
インターフェースなしアナログモニタ出力オプションの追加（工場オプション）※ 6kVA以上のモデルに適用

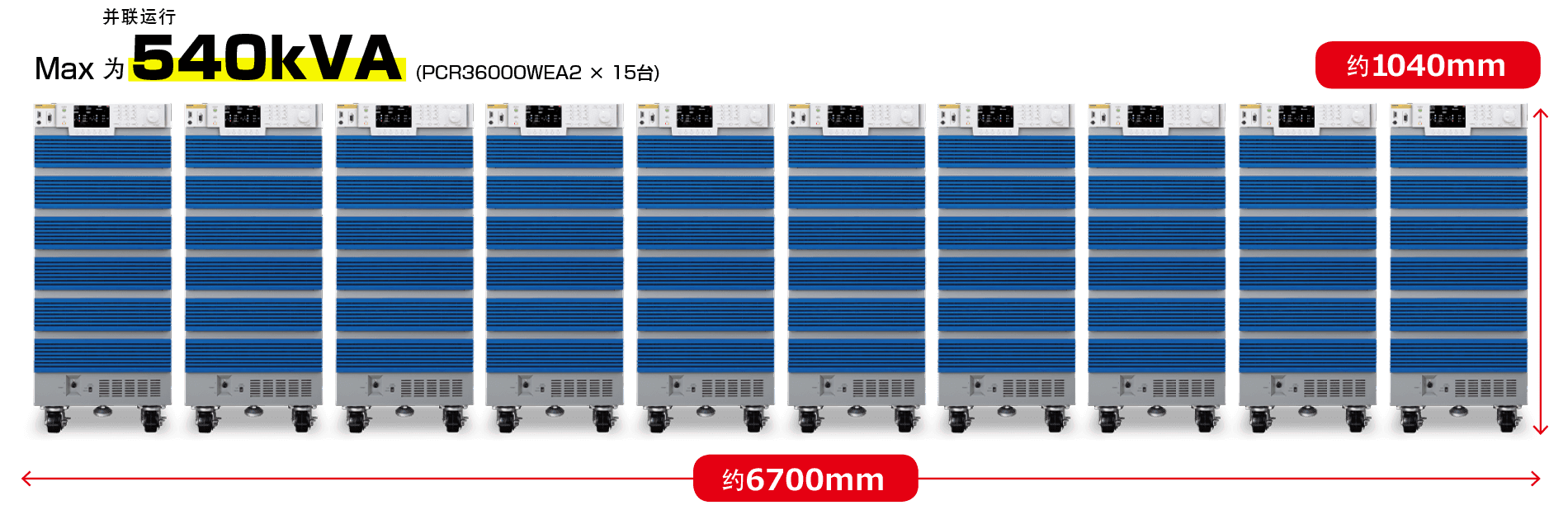

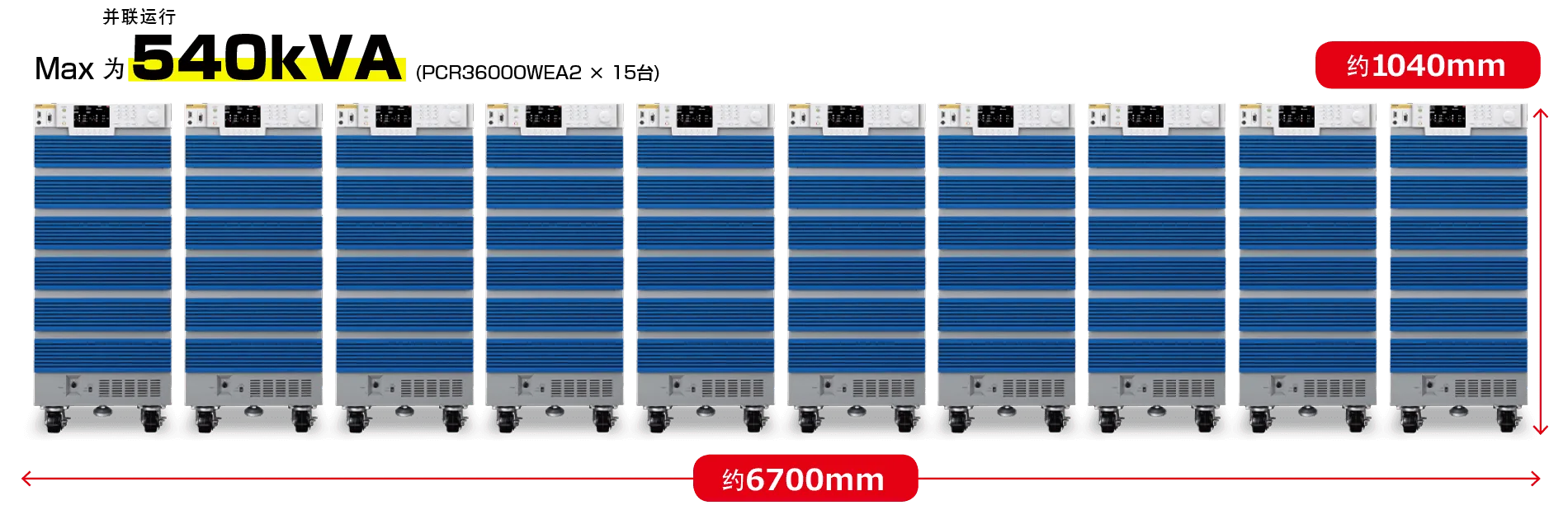

Max 可进行 144kVA 的并联运行
用一根电缆就可以进行平行操作

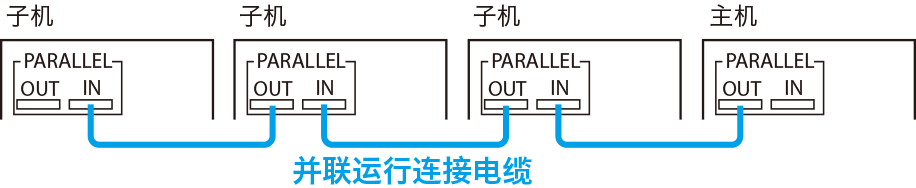

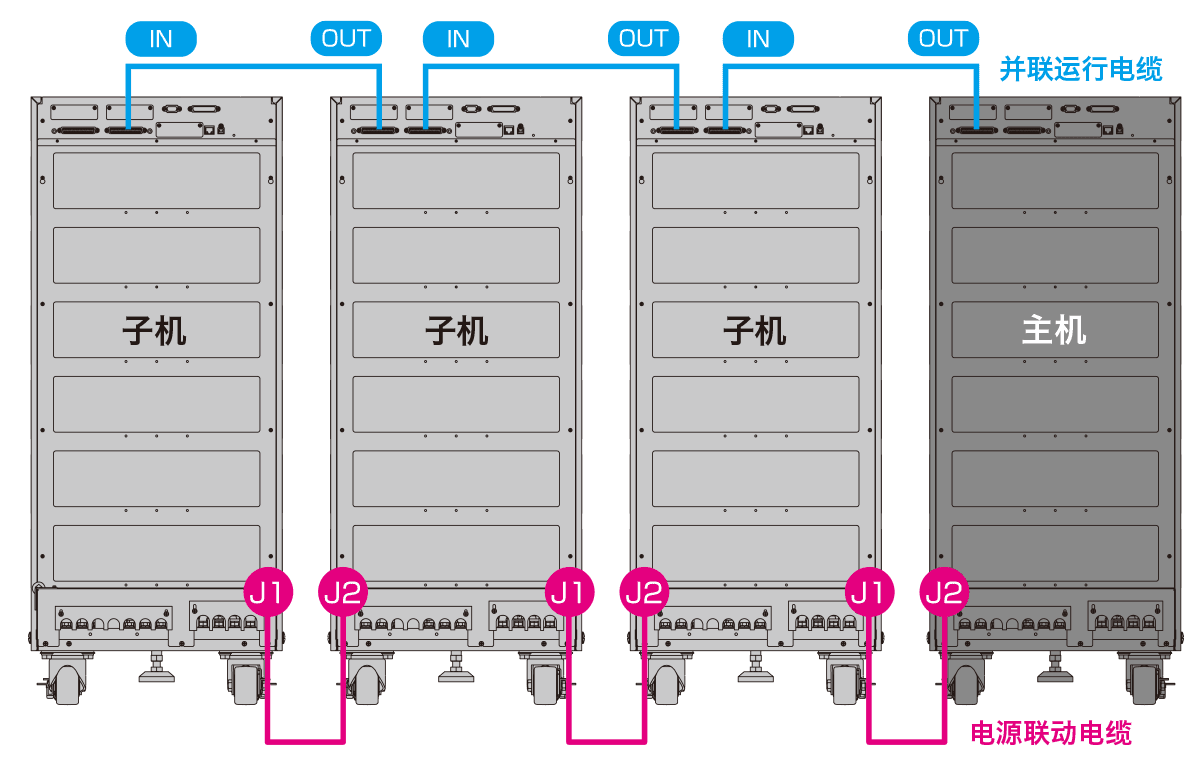

在PCR-WEA/WEA2系列中，对于6千伏安或以上的型号，只需连接一根并联操作电缆*，就可以轻松实现并联操作。 要想同时开启和关闭主/从单元，请使用电源联锁电缆的组合*。*选择。

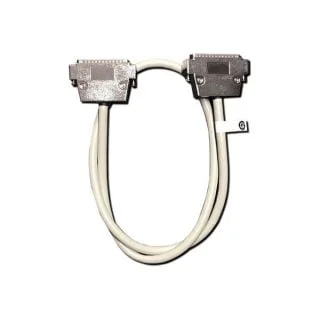

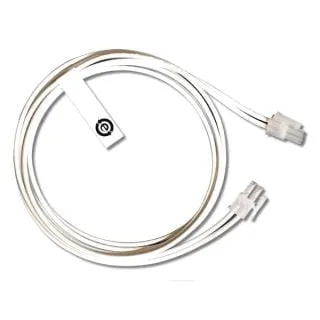

并联运行可以用 1 个并联运行电缆（选购件）连接。可以支持不同型号， 可以灵活地实现“大功率”。

对于6kVA的型号，并联操作最多为4台

*最多可以有四个6kVA的型号并联运行，只有不同的型号具有相同的输入电压，才可以合并。 每相Max功率为48kVA。

基于同一模型的配置实例

容量本体数量並列運転ケーブル数量電源連動ケーブル数量
12kVAPCR6000WEA22PC01-PCR-WE1LC01-PCR-LE1
48kVAPCR24000WEA2R211
90kVAPCR30000WEA2R322
144kVAPCR36000WEA2R433

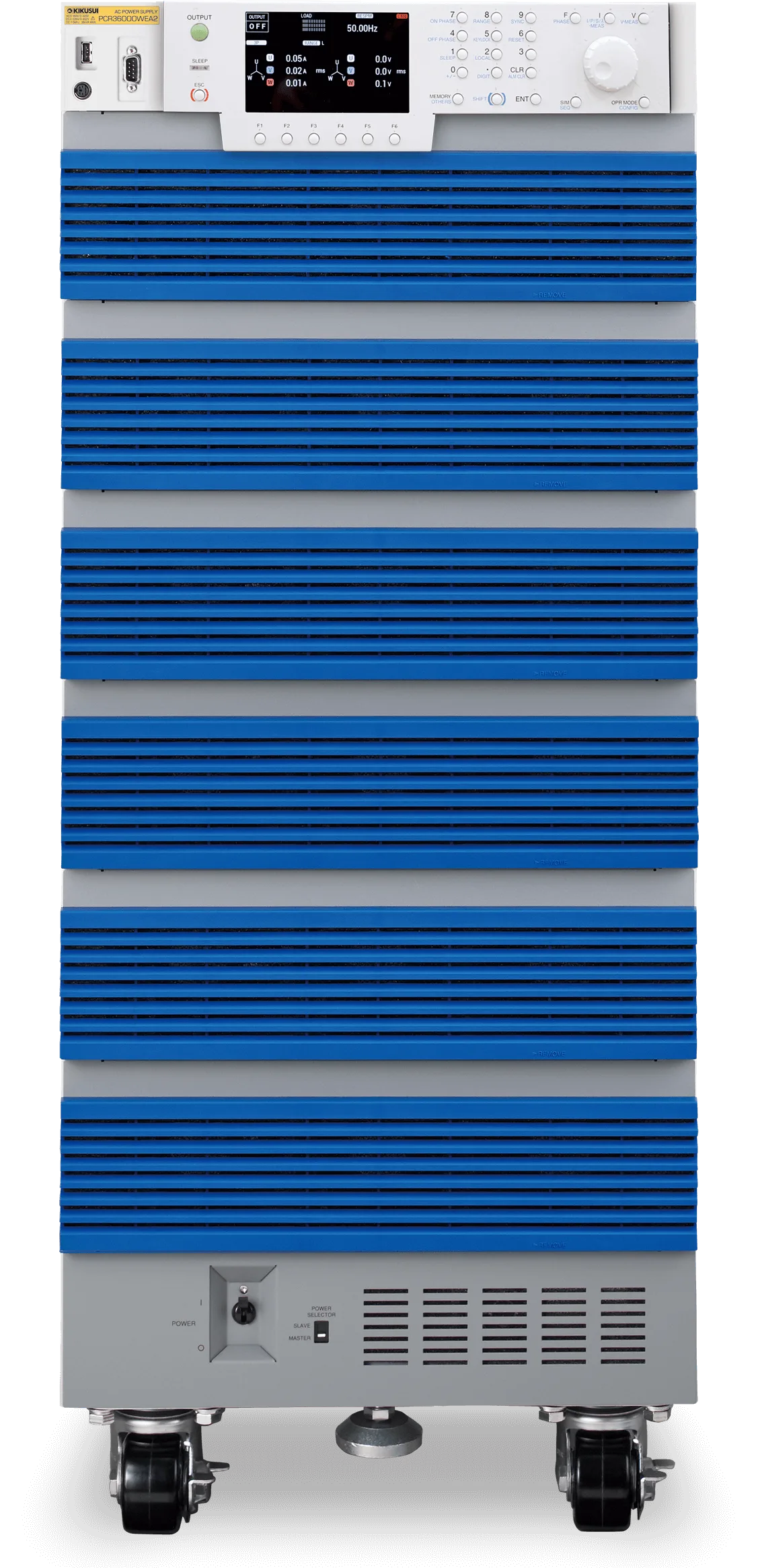

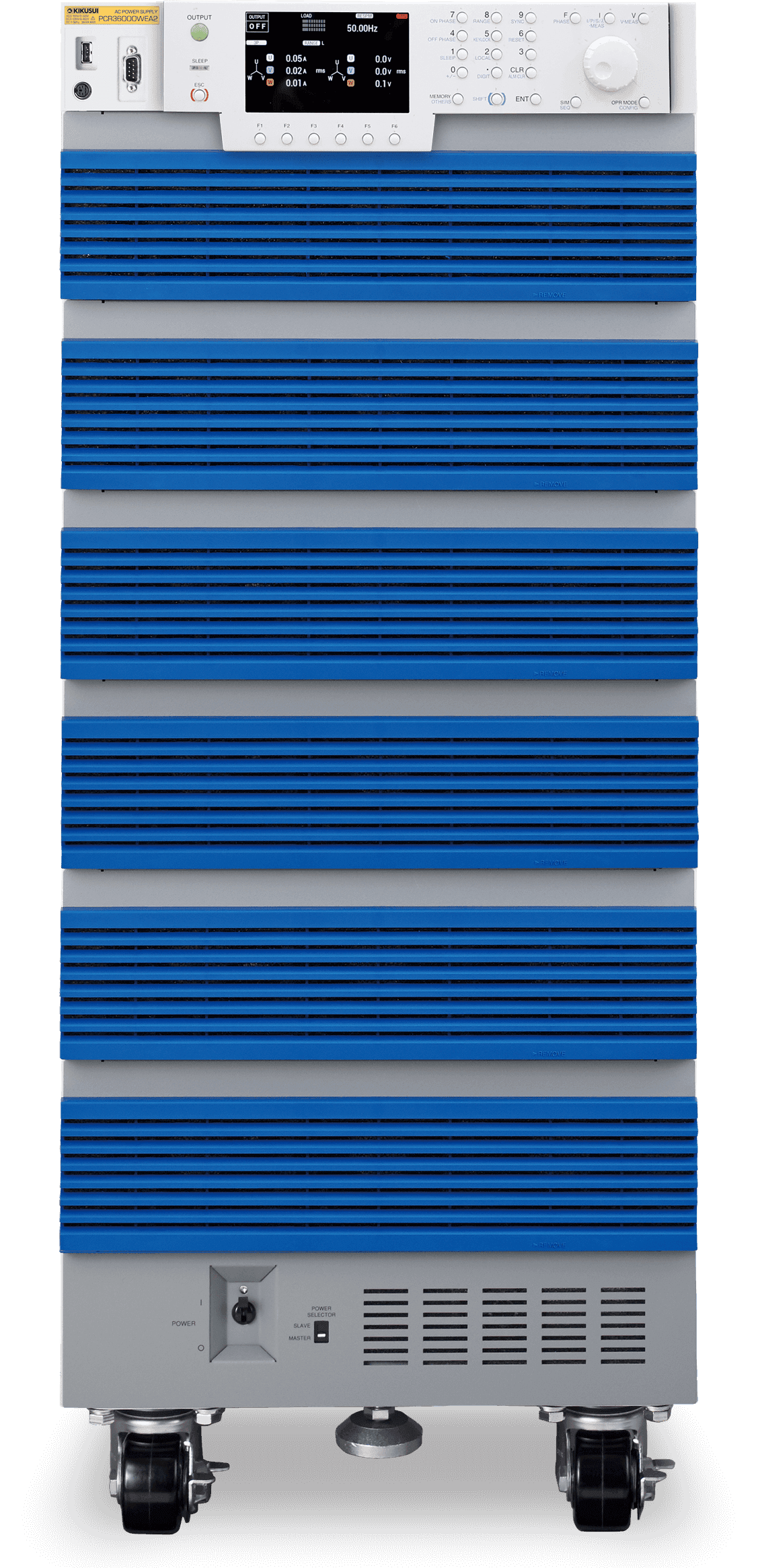

四台PCR36000WEA2R x 4单元144kVA的实例

这张图是概念性的。 实际的系统安装需要电源布线等。 详情请联系我们。

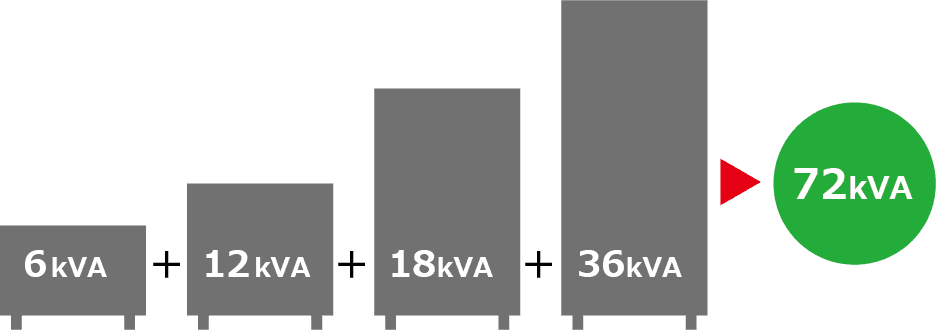

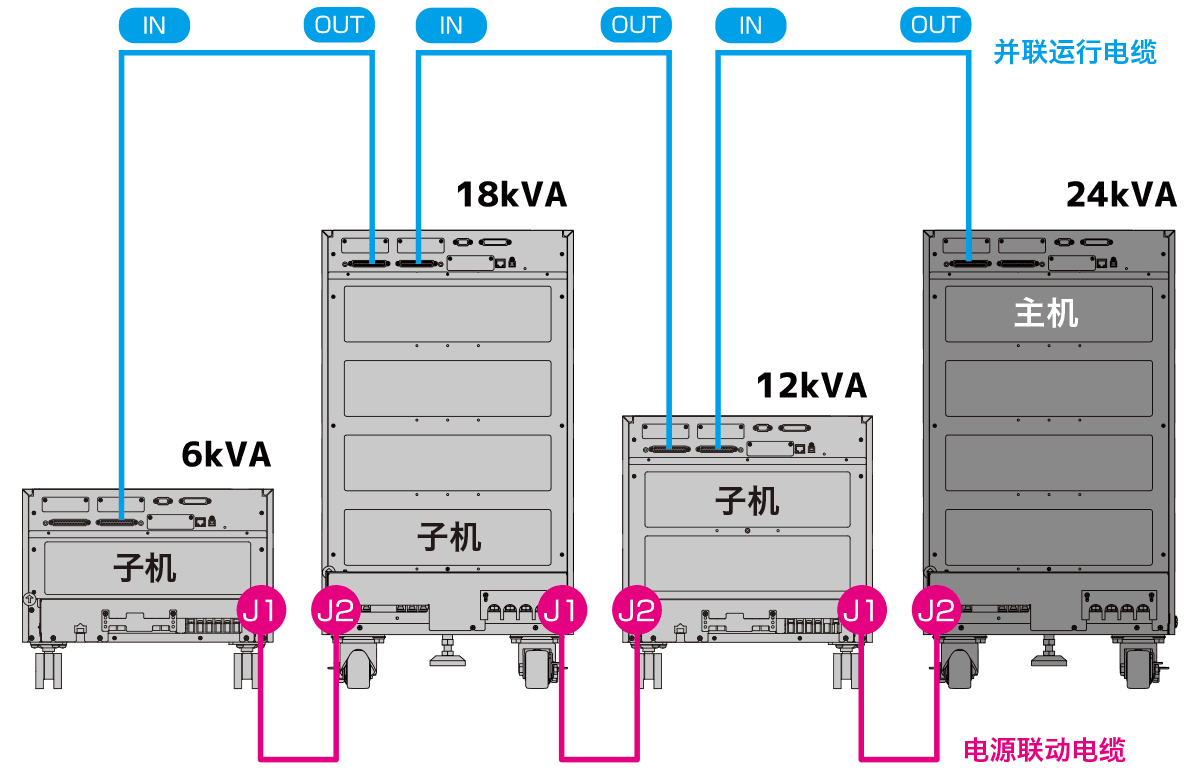

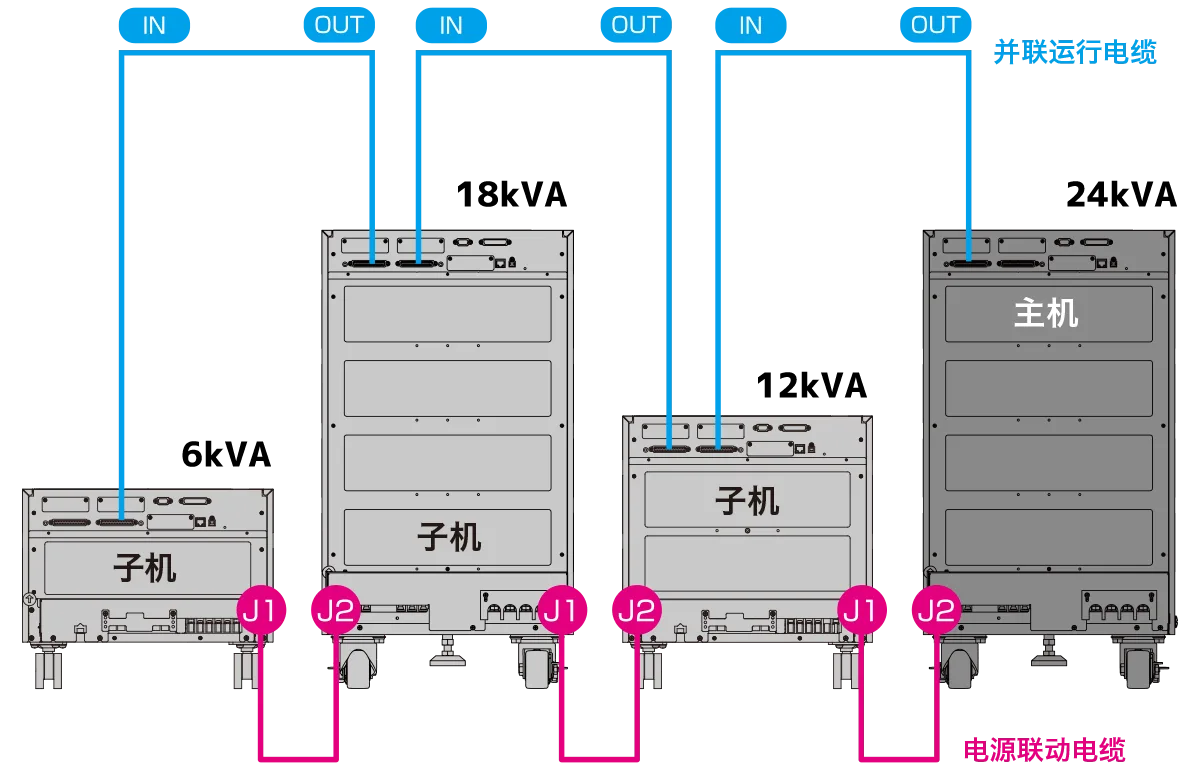

不同型号的配置实例

容量形名数量
60kVA 並列運転システムPCR6000WEA2R1
PCR12000WEA2R1
PCR18000WEA2R1
PCR24000WEA2R1
PC01-PCR-WE3
LC01-PCR-LE3

※図は概念図です。実際のシステムアップには電力配線等が必要となります。詳しくはお問合せください。
※詳細はユーザーズマニュアル (myKikusui 登録で無償ダウンロード可 ) にてご確認いただくか、お問い合わせください。

大功率智能交流/直流稳定电源

电力回收功能 ：100%，无时间限制

电力回收功能 ：100%

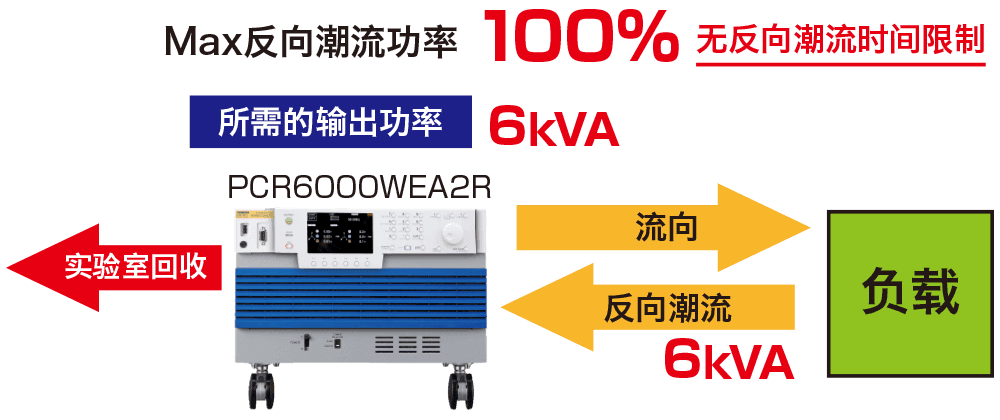

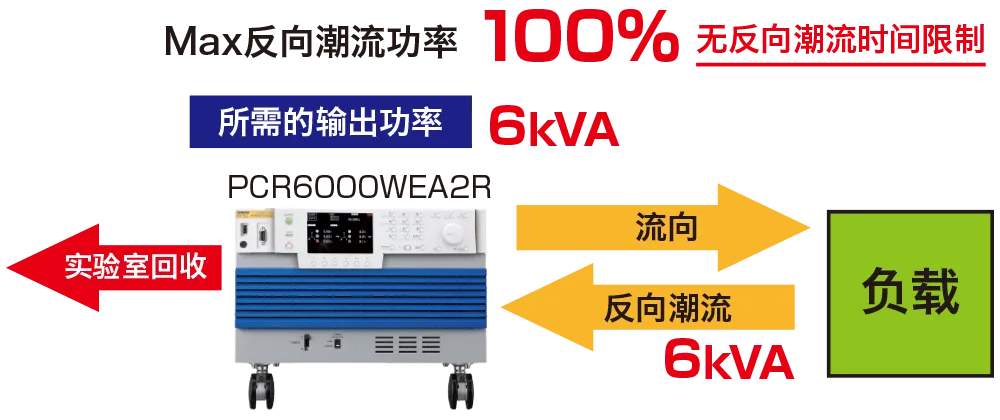

尽管是一个逆变器系统，但该系统能够实现100%的反向功率流。 此外，100%的Max反向功率流可以实现，而且对反向功率流时间没有限制。*只限实验室内部回收。只限型号名称末尾带有 “R” 的三相200V 输入型号。

省电功能（省电运行） ※6kVA 以上的型号

省电功能（省电运行）

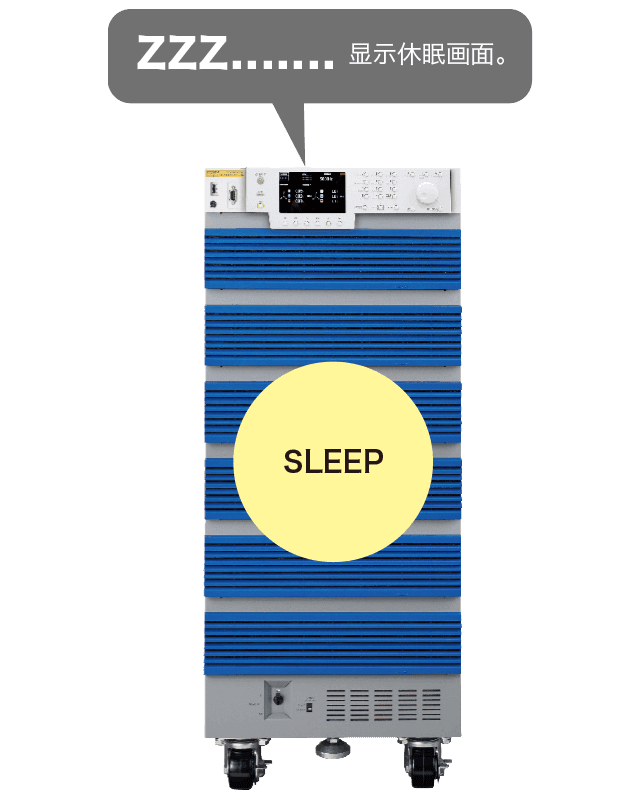

休眠功能

如果一定时间不输出，电源单 元会变成停止状态，可以抑制 功率消耗。

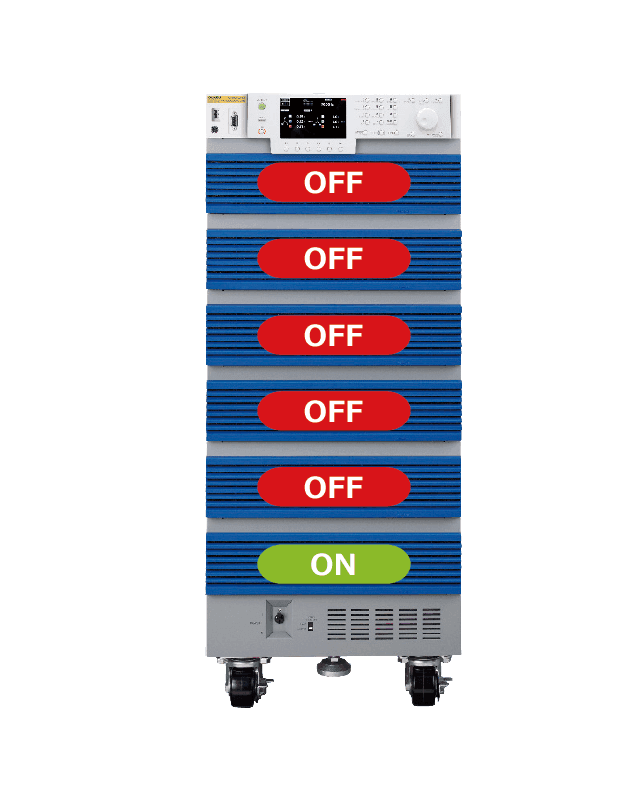

节能运行功能 ※

具有根据供应负载只运行所需 电源单元的节能运行功能。

低脉动噪声

用变频方式实现了低脉动噪声。脉动噪声为“0.25Vrms”以下。 与线性放大器方式的本公司产品 PCR-LE/LE2 比较，实测值也几乎 相同。通常情况下，随着大功率化脉动噪声会逐渐变大，但是 PCR- WEA/WEA2 同时实现了大功率化和低脉动噪声。

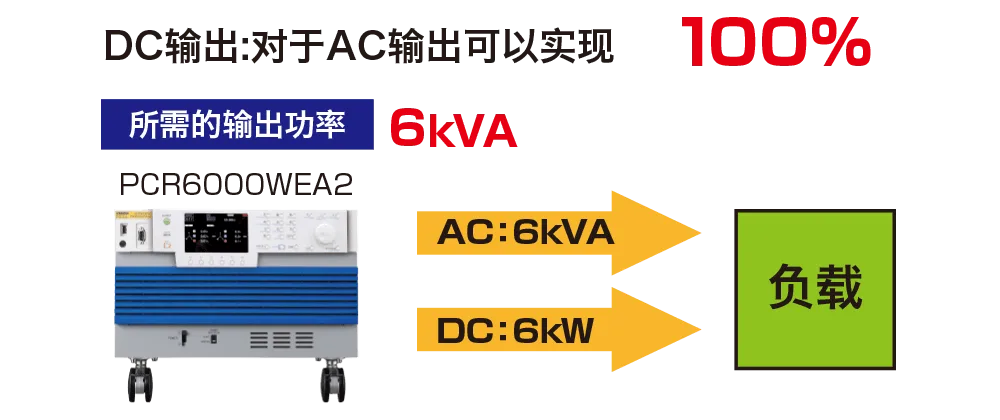

“DC 输出” 额定功率的 100%

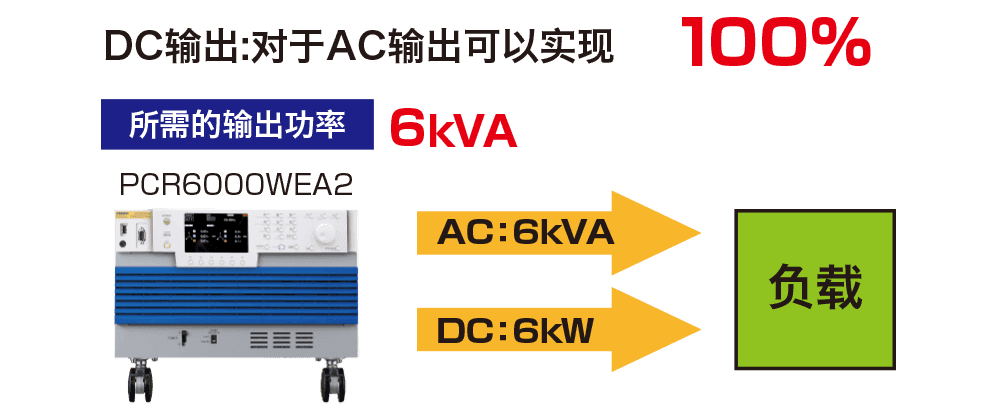

PCR-WEA/WEA2 对于 AC 额定输出也可以输出 100% DC。

“DC 输出” 额定功率的 100%

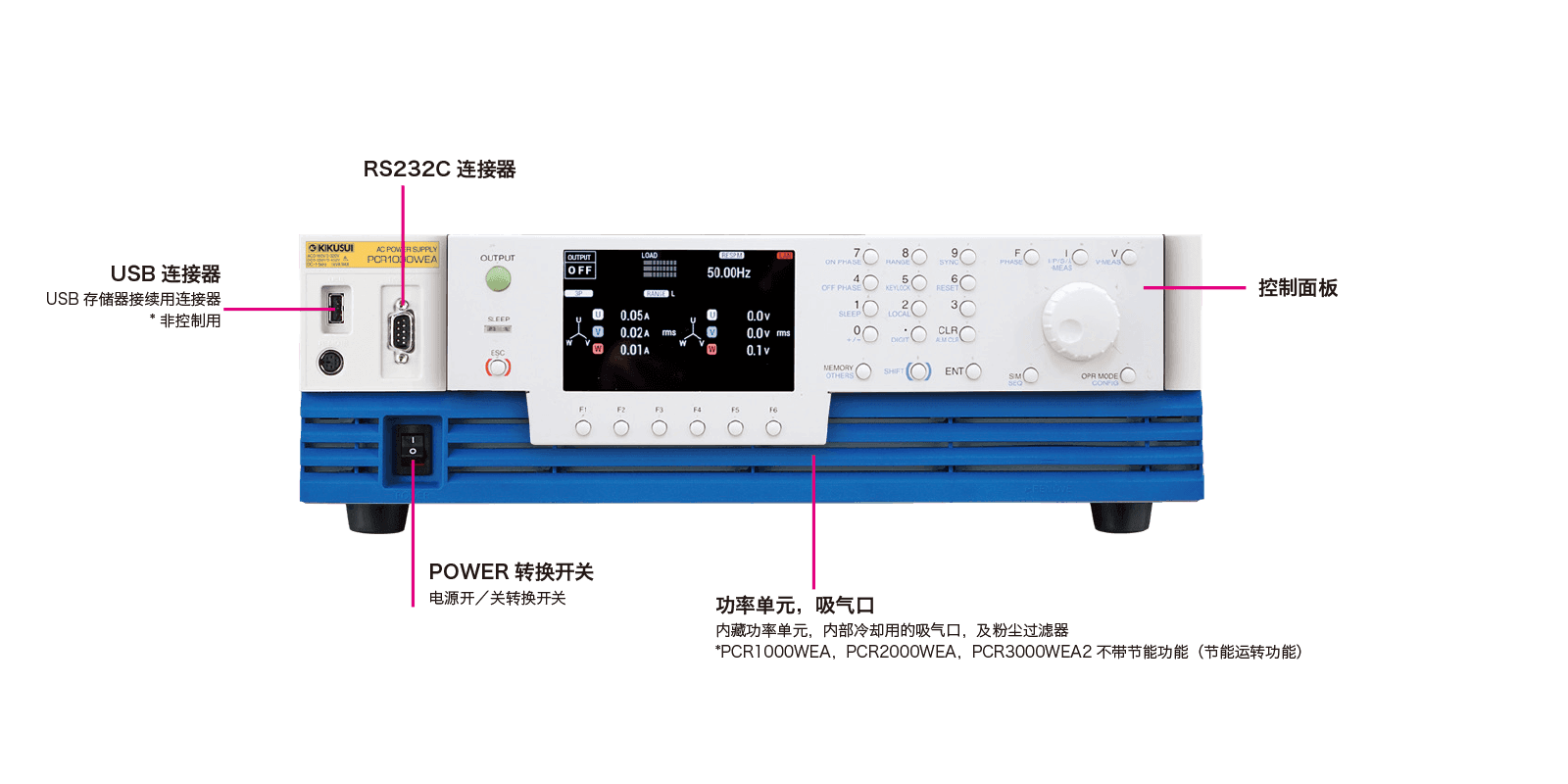

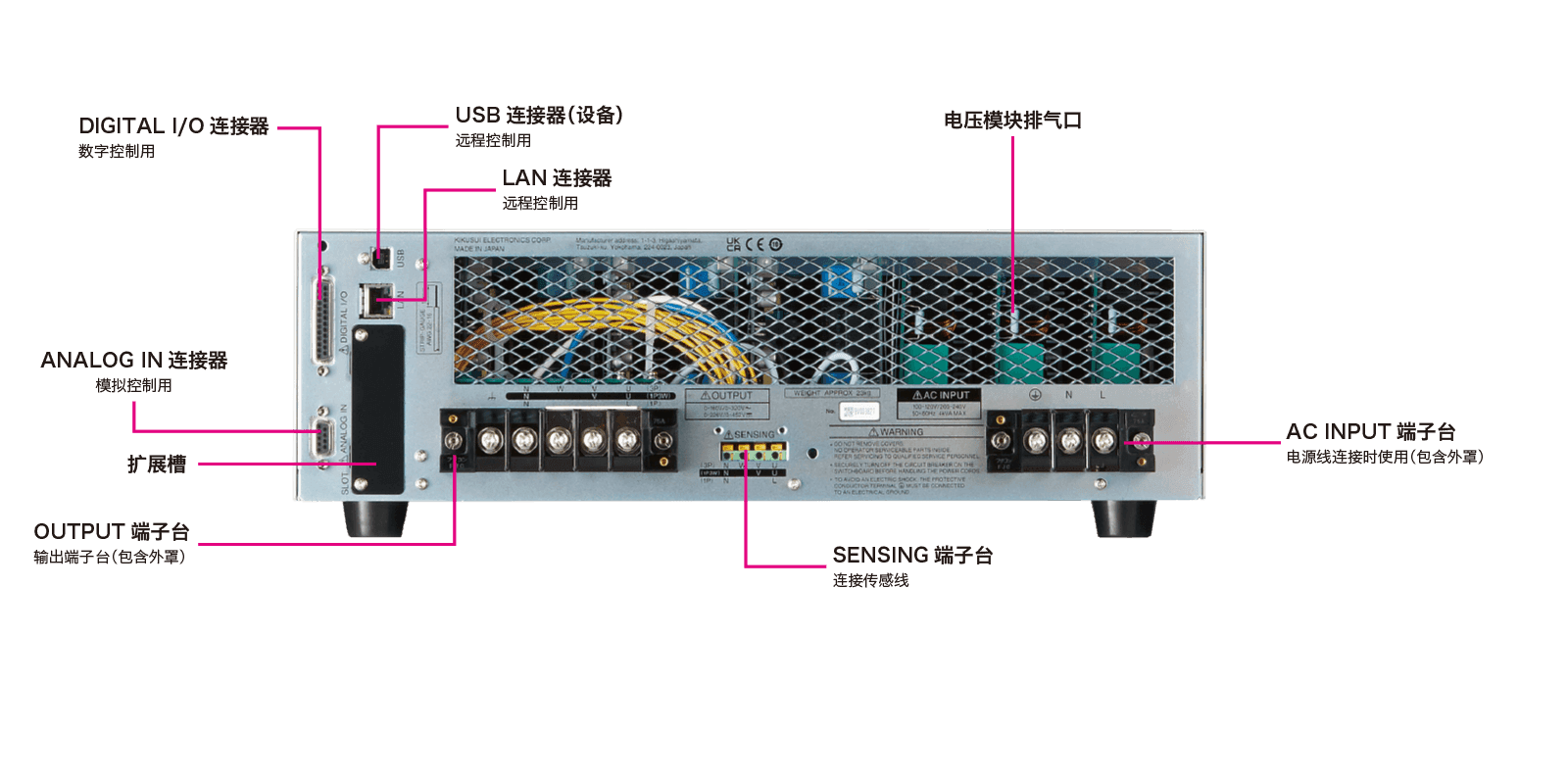

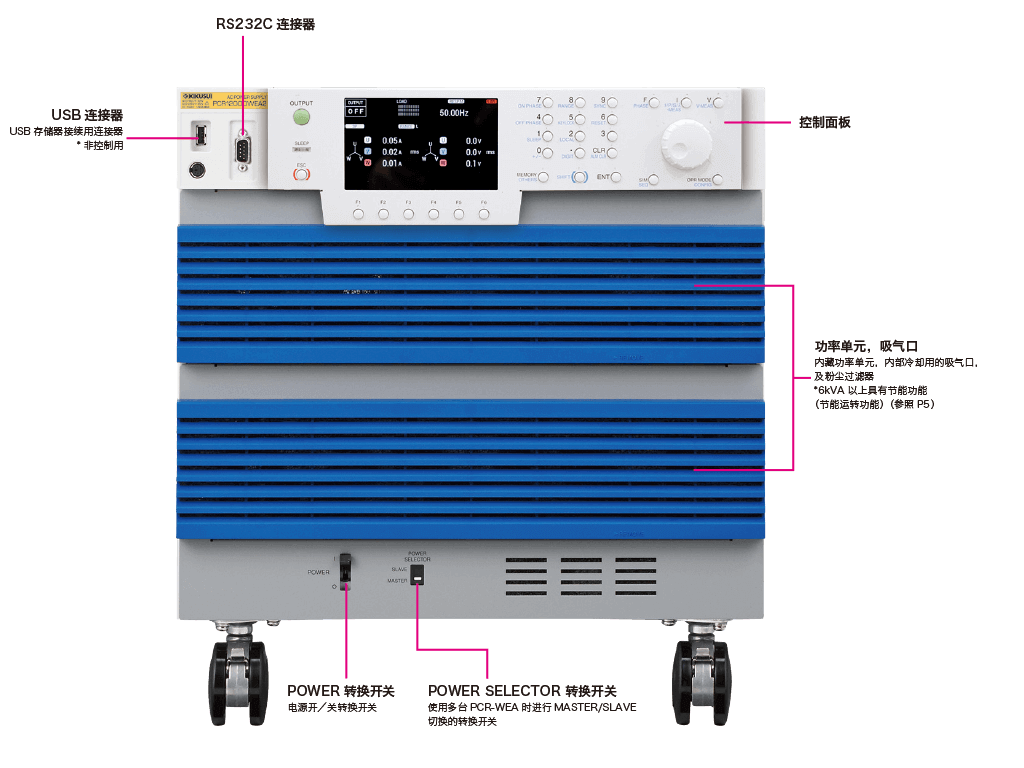

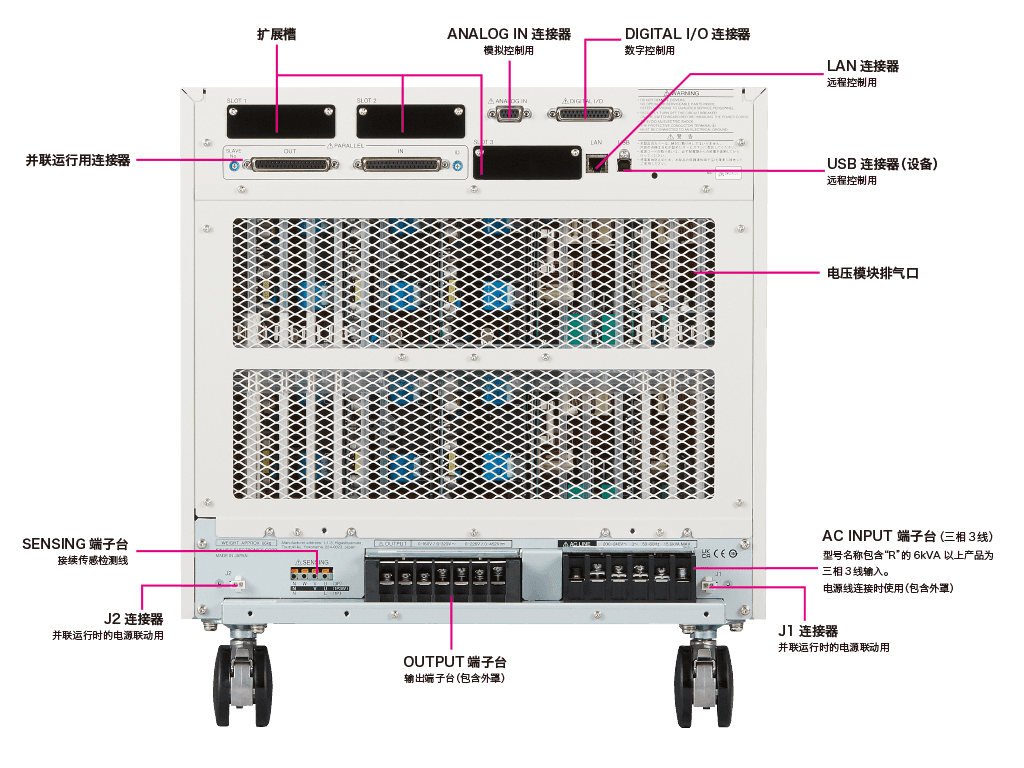

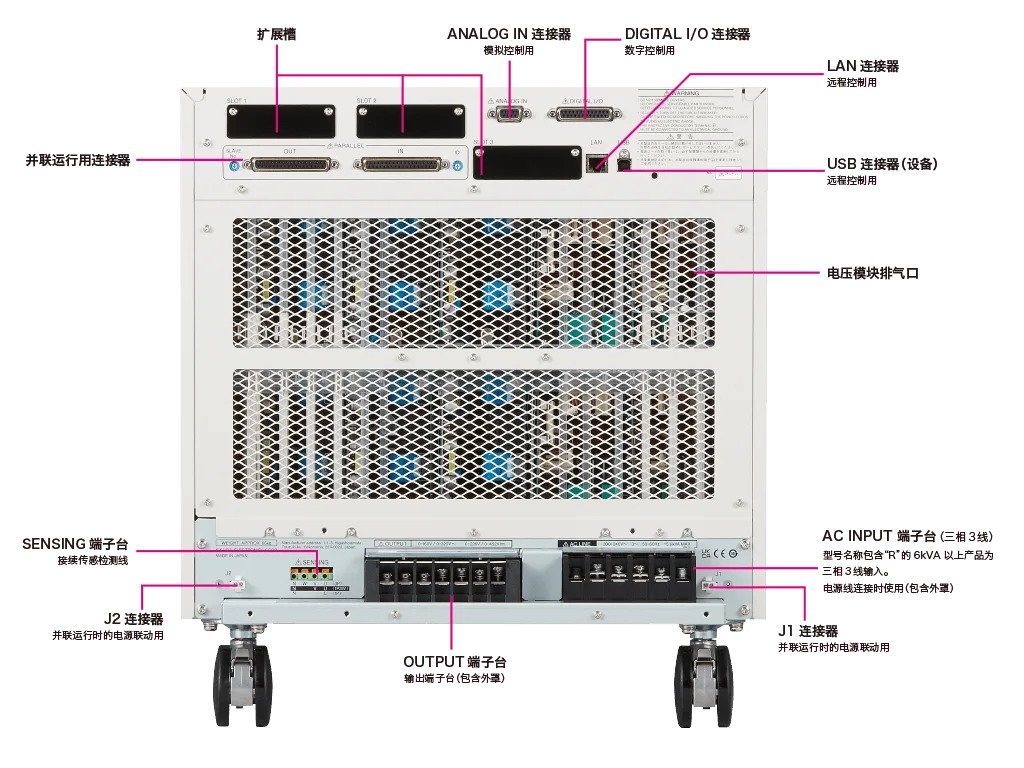

通信 I/F LAN，USB，RS232C 标准搭载

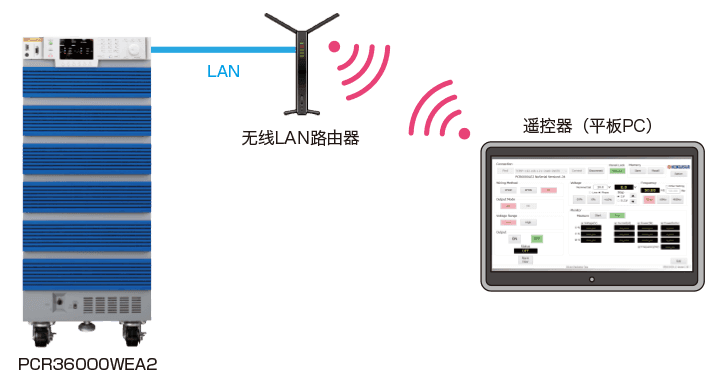

PCR-WEA/WEA2 中标准搭载了数据接口 ：LAN，USB，RS232C。 （GPIB 为选购件）尤其 LAN 可支持 LXI，可以实现通过电脑，智能手机， 平板电脑等的 Web 浏览器进行监控。比如，也可以轻松地实现其他 建筑物中的 PCR-WEA/WEA2 的远程控制，管理。对于电波暗室 / 屏蔽室中使用的交流稳定电源，用 LAN（LXI）应对长距离遥控器也 是很重要的因素。

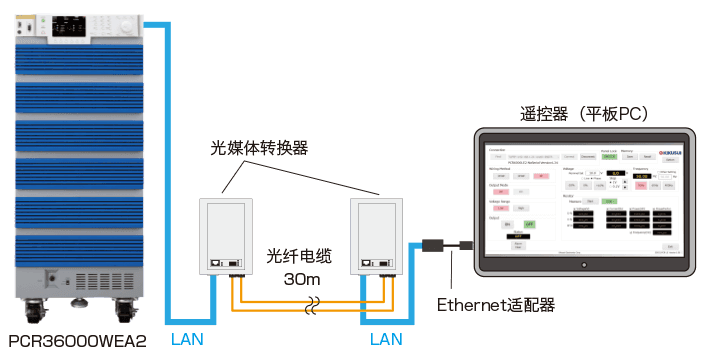

有线LAN（光缆）连接
通信 I/F LAN，USB，RS232C 标准搭载

无线LAN连接
简单的远程控制软件（即将推出）可以直接控制电源。

电源线异常模拟

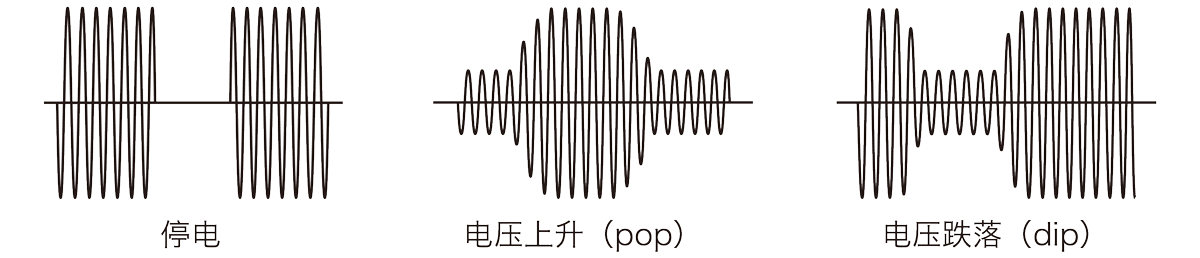

可以将 PCR-WEA/WEA2 的输出用停电、电压降低（下降），电压升 高（上升）进行电源线异常模拟。可以用于开关电源以及电子设备等 试验。

电源线异常模拟

Max 输出频率 ：5kHz

Max 输出频率为 5kHz，支持防卫航空机搭载电子设备的试验。航空 机中搭载的小型电机等中有需要承受发动机中发生的剧烈变化 = 电 压变动的设备。为了重现这种剧烈的变化，需要可以输出 2kHz 以 上 频 率 的 交 流 电 源。Max 输 出 频 率 5kHz 的 PCR-WEA/WEA2 系 列，即使对于需要高频率的设备也可以轻松地实施试验。此外，通过 6kVA/6U 尺寸的紧凑型设计，无需电源设置专用空间只用 1 个支架 就可以搭建自动试验系统。

促进了'MIL-STD-704'和'DO-160'的测试

易于维护

6kVA及以上的型号有一个单元结构。 维修（如更换）可以以功率单元（6kVA）为基础进行。

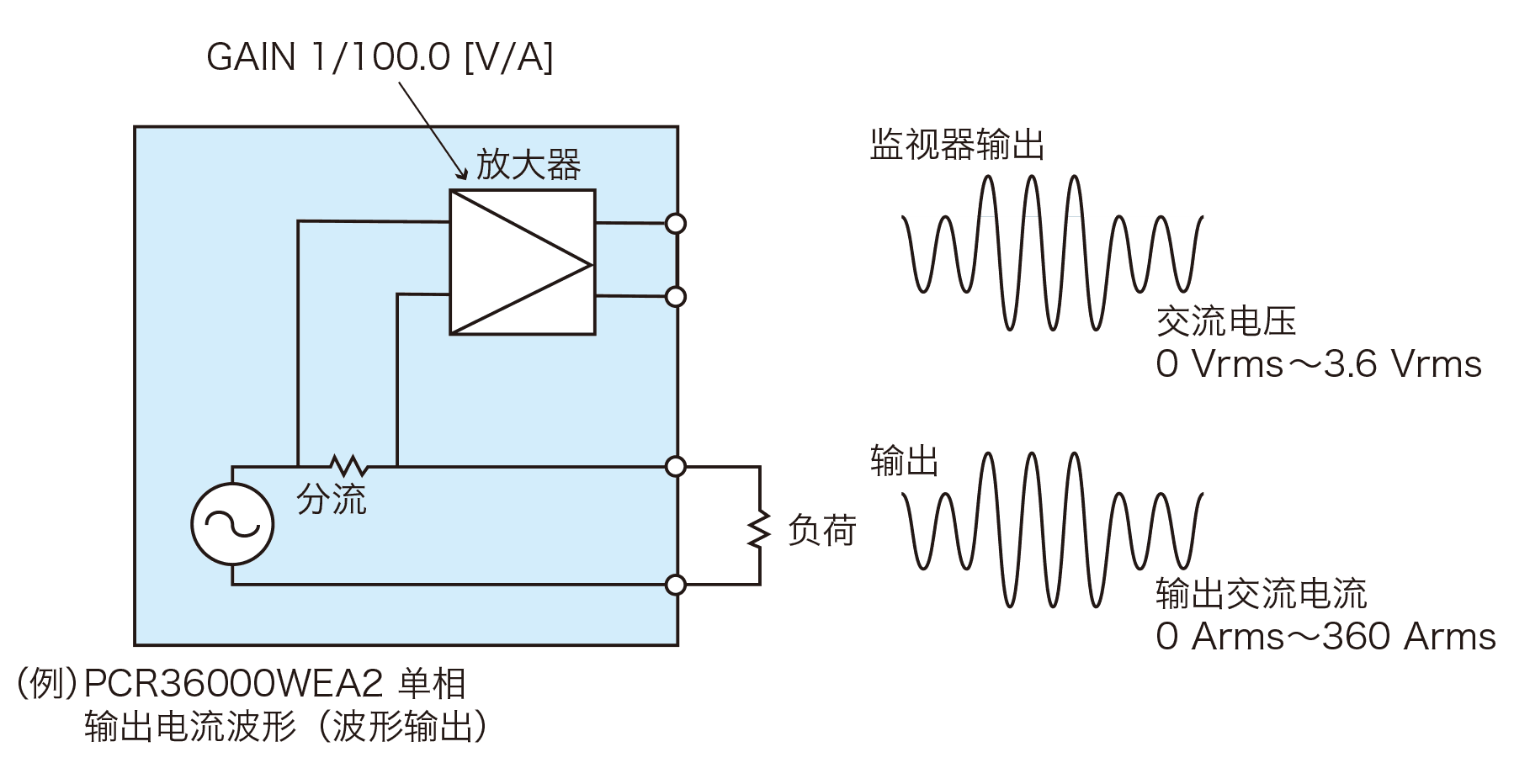

模拟监视器输出（工厂选项）

无需使用差分探头或电流传感器，即可将瞬时电压/ 电流值作为电压波形输出。也可以输出功率值的瞬时值。
※6kVA 以上的型号 ※ 模拟监控输出可以通过选择电压或电流来监控 Max 3 个输出。

模拟监视器输出（工厂选项）

应用

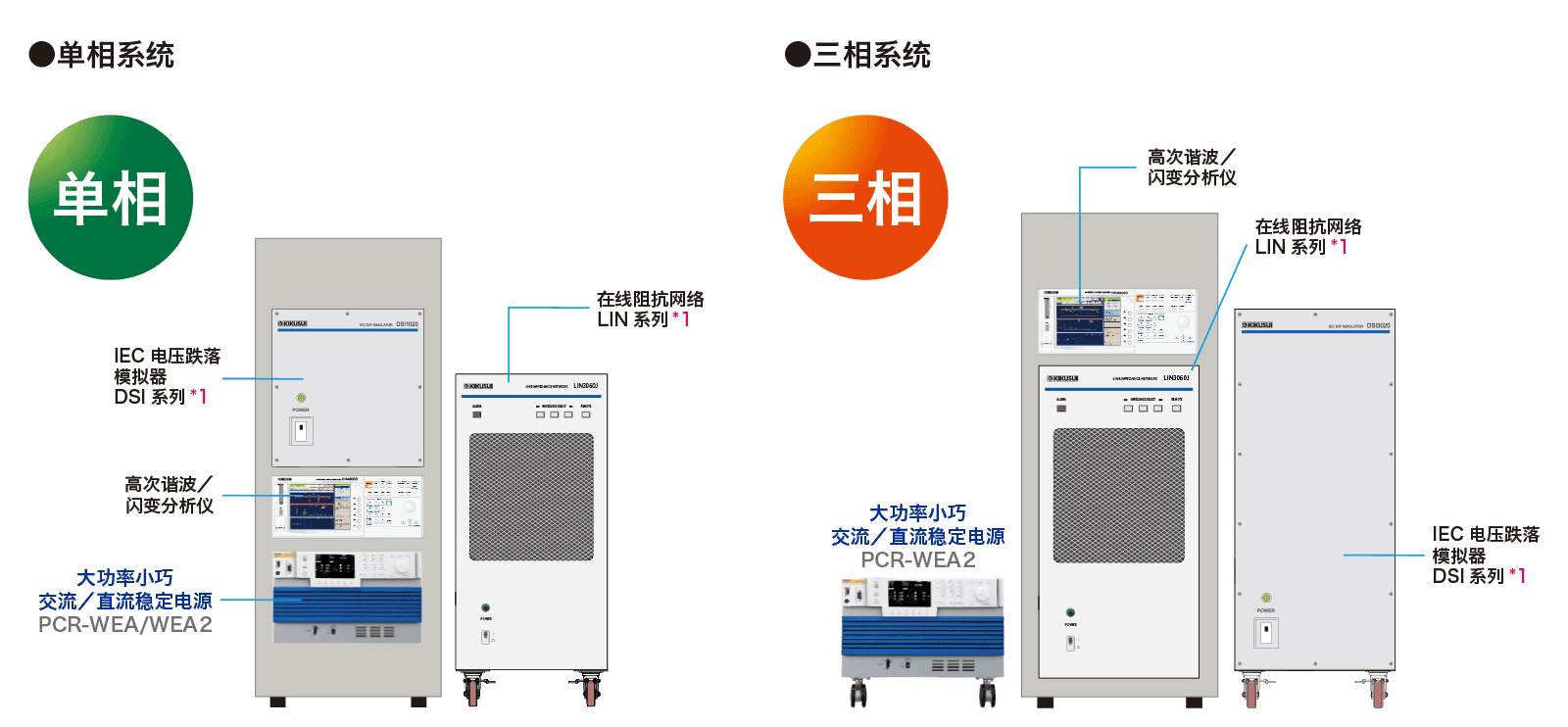

IEC61000 规格方面

IEC61000 规格方面

IEC61000-4-11電圧ディップ、瞬停および電圧変動
IEC61000-4-13高調波・次数間高調波
IEC61000-4-14電圧変動
IEC61000-4-27機器の不平衡
IEC61000-4-2816A / 相以下の機器の電源周波数変動
IEC61000-4-3416A / 相を超える入力電流の機器のための電圧ディップ、短時間停電および電圧変動
IEC61000-4-17直流入力電源端子におけるリップル
IEC61000-4-29DCの電圧ディップ、瞬停および電圧変動*2
IEC61000-3-2,12高調波電流限度値
IEC61000-3-3,11電圧変動、フリッカ限度値


本系统可以模仿交流电源环境中的各类现象。在以下的规格条件下， 可使用在与低压配电系统接续的电气，电子仪器，以及带有 DC 电源 输入板的电气，电子仪器的抗扰性试验中。可在规格范围之外设定试 验条件，因此可用于规格试验前的预审确认试验，抗扰性的余量容限 试验以及应力试验。并且高次谐波／闪变分析仪 KHA3000 中，能 够将交流电源 PCR-WEA/WEA2 系列及在线阻抗网络 LIN 系列 *1， IEC 电压跌落模拟器 DSI 系列 *1 和电源线抗扰度试验软件组合起来， 进行适合 IEC 规格及 JIS 规格的试验。

*1 用特注制作。

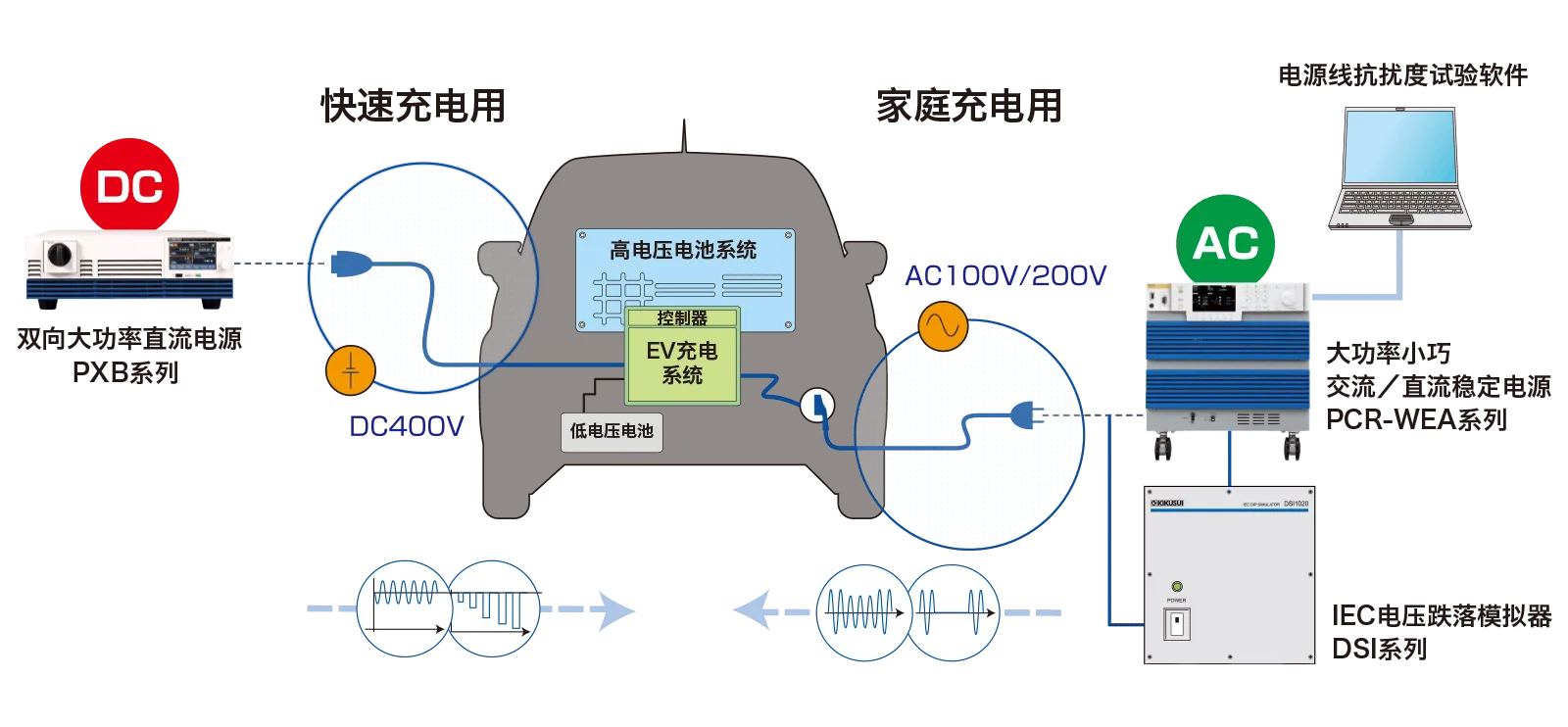

EV 充电器方面

EV 充电器方面

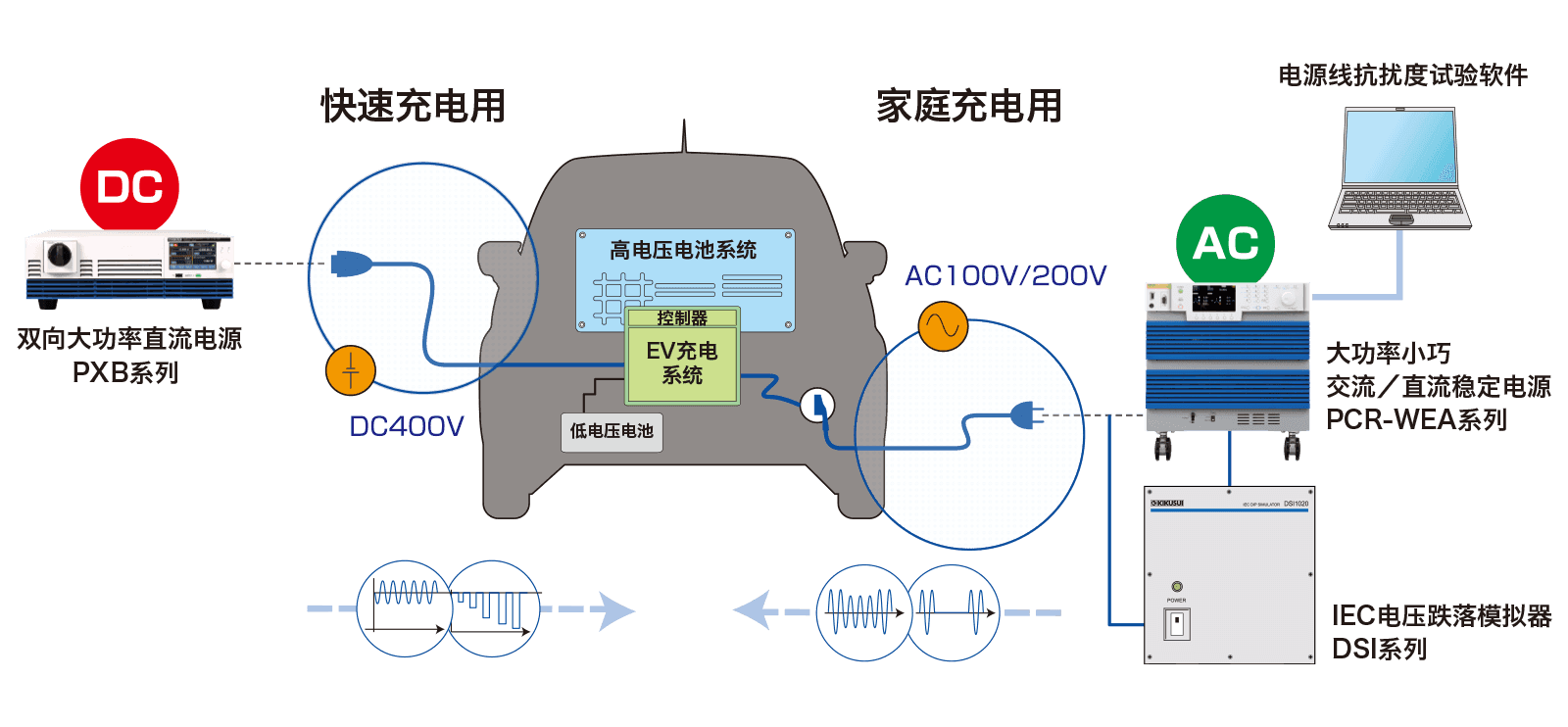

EV/PHEV充电包括使用直流电的快速充电和使用家用插座的正常充电，PCR-WEA/WEA2系列不仅可用于测试低压配电系统，还可用于模拟高压和大容量直流电输出。

规格

  • 形名単相出力モデル単相／三相切替モデル
    PCR1000WEAPCR2000WEAPCR3000WEA2PCR6000WEA2PCR12000WEA2PCR18000WEA2PCR24000WEA2PCR30000WEA2PCR36000WEA2
    PCR6000WEA2RPCR12000WEA2RPCR18000WEA2RPCR24000WEA2RPCR30000WEA2RPCR36000WEA2R
    電圧
    （公称値）    		単相2線入力100 Vac〜120 Vac／200 Vac〜240 Vac *1ー
    三相3線入力ー200V：200 Vac〜240 Vac（線間電圧）/　400V：380 Vac〜480 Vac（線間電圧）*2 *8
    三相4線入力ー380 Vac〜480 Vac（線間電圧）*3
    相数単相三相
    周波数（公称値）50 Hz〜60 Hz
    周波数（許容変動範囲）45 Hz〜65 Hz
    皮相電力1.4 kVA以下2.7 kVA以下4 kVA以下7.8 kVA以下15.6 kVA以下23.4 kVA以下31.2 kVA以下39 kVA以下46.8 kVA以下
    力率 *40.95（TYP値）200V：0.97（TYP値）、 400V：0.95（TYP値）三相3線入力 　／0.95（TYP値）三相4線入力
    最大電流単相2線入力*117 A / 8.5 A32 A / 16 A48 A / 24 Aー
    三相3線入力*5ー27 A53 A80 A106 A133 A159 A
    三相3線入力*614 A28 A42 A56 A70 A84 A
    三相4線入力ー14 A28 A42 A56 A70 A84 A
    停電保持時間 *410 ms
    保護導体電流 *7単相2線入力*13.5 mA以下ー
    三相3線入力*5ー10 mA以下15 mA以下20 mA以下25 mA以下30 mA以下35 mA以下
    三相3線入力*6ー10 mA以下20 mA以下30 mA以下40 mA以下50 mA以下60 mA以下
    三相4線入力ー3.5 mA以下
    • *1 入力 100 V 系/ 200 V 系(自動選択)。
    • *2 形名に "R" が付くモデルは三相 3 線入力となります。
    • *3 形名に "R" が付かないモデルは三相 4 線入力となります。
    • *4 出力電圧 100 V/200 V、出力電流定格値、負荷力率 1、出力周波数 40 Hz 〜 1 kHz の場合。
    • *5 三相 3 線 200V 入力。
    • *6 三相 3 線 400V 入力。
    • *7 出力電圧 100 V/200 V、出力電流定格値、正弦波、負荷力率 1、出力周波数 45 Hz 〜 65 Hz の場合。
    • *8 400V 入力モデルの場合、対接地電圧が 300V を超える変電設備への接続はしないでください。1 極が接地されたデルタ結線の配電設備には接続できません。

  • 形名単相出力モデル単相／三相切替モデル
    PCR1000WEAPCR2000WEAPCR3000WEA2PCR6000WEA2PCR12000WEA2PCR18000WEA2PCR24000WEA2PCR30000WEA2PCR36000WEA2
    PCR6000WEA2RPCR12000WEA2RPCR18000WEA2RPCR24000WEA2RPCR30000WEA2RPCR36000WEA2R
    最大ピーク電流 *11最大出力電流の 4 倍
    突入電流能力 *3最大出力電流の 3 倍（0.07 s）*12
    最大出力電流の 1.4 倍（0.5 s）    		最大出力電流の 1.4 倍（0.5 s）
    効率 *1082 %（TYP 値）85 %（TYP 値）
    AC
    AC 電圧 *1定格155 V / 320 V *2
    設定範囲0 V 〜 161.0 V / 0 V 〜 322.0 V
    設定分解能0.1 V
    設定確度（相電圧） *3 *4±（0.3 % of setting ＋ 0.3 V）/ ±（0.3 % of setting ＋ 0.6 V）
    設定確度（線間電圧） *3 *4±（0.3 % of setting ＋ 0.3 V）/ ±（0.3 % of setting ＋ 0.6 V） *5
    最大電流 *1 *6単相出力10 A / 5 A20 A / 10 A30 A / 15 A60 A / 30 A120 A / 60 A180 A / 90 A240 A / 120 A300 A / 150 A360 A / 180 A
    単相 3 線出力
    三相出力    		ー10 A / 5 A20 A / 10 A40 A / 20 A60 A / 30 A80 A / 40 A100 A / 50 A120 A / 60 A
    相数単相単相 2 線、単相 3 線、三相 4 線切り替え可
    電力容量単相1 kVA2 kVA3 kVA6 kVA12 kVA18 kVA24 kVA30 kVA36 kVA
    三相出力ー3 kVA6 kVA12 kVA18 kVA24 kVA30 kVA36 kVA
    単相 3 線出力ー2 kVA4 kVA8 kVA12 kVA16 kVA20 kVA24 kVA
    負荷力率0 ～ 1（進相または遅相）
    周波数設定範囲1 Hz ～ 5 kHz *7（5 kHz -3dB, <40 Hz ディレーティングが必要 ）
    設定分解能0.01 Hz（1.00 Hz ～ 100.0 Hz）、0.1 Hz（100.0 Hz ～ 1000 Hz）、1 Hz（1000 Hz ～ 5000 Hz）
    設定確度 *3± 0.01 % 、温度係数：± 0.005 %/°C
    位相設定分解能ー0.01° *13、0.1°（1 Hz 〜 500 Hz）、1°（500 Hz 〜 4 kHz）、2°（ 4 kHz 以上）
    設定確度 *3ー±（0.4° ＋ fo× 0.9°） *8 以内 fo: 周波数 [kHz]
    DC
    DC 電圧定格 *1-219 V ～ +219 V/ -438 V ～ +438 V *2
    設定範囲 *1-222.5 V ～ +222.5 V/ -445.0 V ～ +445.0 V
    設定分解能0.1 V
    設定確度 *9±（0.05 % of setting + 0.1 V）
    最大電流 *610 A / 5 A20 A / 10 A30 A / 15 A60 A / 30 A120 A / 60 A180 A / 90 A240 A / 120 A300 A / 150 A360 A / 180 A
    電力容量1 kW2 kW3 kW6 kW12 kW18 kW24 kW30 kW36 kW
    • *1 出力 L レンジ／ H レンジ
    • *2 仕様保証電圧範囲は、1 V 〜 160 V/ 2 V 〜 320 V（AC）および 1.4 V 〜 226 V/ 2.8 V 〜 452 V（DC）
    • *3 周囲温度 23°C ± 5°C において。
    • *4 無負荷、出力周波数 45 Hz 〜 65 Hz において。
    • *5 各相の位相角が 120° において。
    • *6 出力相電圧 100 Vac 〜 160 Vac / 200 Vac 〜 320 Vac および出力電圧 100 Vdc 〜 226 Vdc / 200 Vdc 〜 452 Vdc の場合には、 出力電圧により出力電流を低減。
      出力周波数が 1 Hz 〜 40 Hz の場合には、出力周波数により出力電流を低減。1 Hz 時は 70 %。
    • *7 500Hz 制限モデルで、三相出力時は 1 Hz 〜 500.0 Hz に制限されます。
    • *8 ±（0.4° ＋ 2.5 μs×360°×fo×103） 特定周波数において角度換算した例、±0.5° 以内（60Hz 出力時）、±0.8° 以内（400Hz 出力時）
    • *9 無負荷、23°C ± 5°C において。
    • *10 出力電圧 100 V/200 V、出力電流定格値、負荷力率 1、出力周波数 40 Hz 〜 1 kHz の場合。
    • *11 クレストファクタが４の場合は、繰り返し出力可能。
    • *12 125 Vac/250 Vac（出力 L レンジ /H レンジ）
    • *13 波形バンク 0、1 Hz 〜 500 Hz において。

  • 形名単相／三相切替モデル
    PCR6000WEA2RPCR12000WEA2RPCR18000WEA2RPCR24000WEA2RPCR30000WEA2RPCR36000WEA2R
    最大回生電力 *16 kVA12 kVA18 kVA24 kVA30 kVA36 kVA
    最大逆潮流電流 *1 *2単相2線60 A / 30 A120 A / 60 A180 A / 90 A240 A / 120 A300 A / 150 A360 A / 180 A
    単相3線
    三相    		20 A / 10 A40 A / 20 A60 A / 30 A80 A / 40 A100 A / 50 A120A / 60 A
    回生効率 *385%（TYP 値）
    出力電流高調波歪THD：5% 以下、各次：3% 以下（2 次～ 40 次）
    • *1 出力相電圧 100 Vac 〜 160 Vac/ 200 Vac 〜 322 Vac の場合には、 出力電圧により出力電流を低減。出力周波数が 1 Hz 〜 40 Hz の場合には、出力周波数により出力電流を低減。1 Hz 時は 70 %。
    • *2 出力電圧 100 V/ 200 V、出力周波数 40 Hz ～ 1 kHz において（電流位相が出力電圧に対して -90 deg ～ -180 deg / 90 deg ～ 180 deg の場合 ) 。
    • *3 出力電圧 100 V/200 V、出力電流定格値、正弦波、負荷力率 1、出力周波数 45 Hz ～ 65 Hz の場合。

  • 形名単相出力モデル単相／三相切替モデル
    PCR1000WEAPCR2000WEAPCR3000WEA2PCR6000WEA2PCR12000WEA2PCR18000WEA2PCR24000WEA2PCR30000WEA2PCR36000WEA2
    PCR6000WEA2RPCR12000WEA2RPCR18000WEA2RPCR24000WEA2RPCR30000WEA2RPCR36000WEA2R
    電源変動 *1± 0.1 % 以内
    負荷変動 *2± 0.1 V/ ± 0.2 V 以内（1 Hz ～ 100 Hz）
    ± 0.3 V/ ± 0.6 V 以内（100.1 Hz ～ 500 Hz）
    ± 1 V/ ± 2 V 以内（ 500.1 Hz ～ 1 kHz）    		± 0.2 V/ ± 0.4 V 以内（1 Hz ～ 100 Hz）
    ± 0.3 V/ ± 0.6 V 以内（100.1 Hz ～ 500 Hz）
    ± 1 V/ ± 2 V 以内（ 500.1 Hz ～ 1 kHz）
    出力周波数による変動 *3出力電圧補正機能を使用する場合：± 0.3 % 以内 (1 Hz ～ 1 kHz)、± 10 % 以内 (1001 Hz ～ 5 kHz) 出力電圧補正機能を使用しない場合：-3dB 以内（5 kHz）
    リップルノイズ *40.25 Vrms 以下
    周囲温度変動 *5± 100 ppm/ °C （TYP 値）
    全高調波歪率 *60.3 % 以下（1 Hz ～ 100 Hz）、　0.5 % 以下（100.1 Hz ～ 330 Hz）、　1.5 %/kHz 以下（ 330.1 Hz ～ 5 kHz）
    過渡応答 *7レスポンス FAST：40 μs（TYP 値）
    応答速度 Tr/Tf *8レスポンス FAST：40 μs（TYP 値）レスポンス MEDIUM：100 μs（TYP 値）レスポンス SLOW：300 μs（TYP 値）
    • *1 入力電圧の、定格範囲の変化に対して。
    • *2 出力電流の、定格の 0 ～ 100 % 変化に対して。
      出力 L レンジ／ H レンジ。
      出力相電圧 80 V ～ 155 V / 160 V ～ 310 V、負荷力率 1 、レスポンス FAST の場合。出力端子台における。
      コンペンセーション機能を使用しない場合。
    • *3 AC 設定 40 Hz ～ 5 kHz において 55 Hz を基準とした時の電圧変動　出力相電圧 80 V ～ 155 V / 160 V ～ 310 V、負荷力率 1 、レスポンスモード FAST の場合。出力端子台における。
    • *4 DC 設定 5 Hz ～ 1 MHz 成分。
    • *5 動作温度範囲の変化に対して。出力相電圧 100 V/ 200 V、無負荷において。
    • *6 出力相電圧 80 V 〜 160 V / 160 V 〜 320 V、負荷力率 1、レスポンスモード FAST の場合。出力端子台における。
    • *7 出力電圧 100 V/ 200 V、負荷力率 1 の場合。出力電流 0 A ←→定格値の変化に対して。
    • *8 出力電圧の 10 % ～ 90 % において。

  • 形名単相出力モデル単相／三相切替モデル
    PCR1000WEAPCR2000WEAPCR3000WEA2PCR6000WEA2PCR12000WEA2PCR18000WEA2PCR24000WEA2PCR30000WEA2PCR36000WEA2
    PCR6000WEA2RPCR12000WEA2RPCR18000WEA2RPCR24000WEA2RPCR30000WEA2RPCR36000WEA2R
    電圧実効値分解能0.1 V
    確度 *1DC、40 Hz 〜 999.9 Hz：±(0.3 % of reading +1 V) 　1 kHz 〜 5 kHz：±(0.5 % of reading +1 V)
    電流実効値分解能0 〜 99.99 A：0.01 A / 100 〜 999.9 A：0.1 A
    確度 *1 *2 45 Hz 〜 65 Hz：±(0.3 % of reading + 0.3 % of f.s)　DC、40 Hz 〜 999.9 Hz：±(0.6 % of reading + 0.6 % of f.s)
    1 kHz 〜 5 kHz：±(1.2 % of reading + 1.2 % of f.s)
    電流ピーク値分解能0 〜 99.99 A：0.01 A / 100 〜 999.9 A：0.1 A
    確度 *1 *3 4 % of f.s
    有効電力分解能1 W *4
    確度 *1 *2 *5 45 Hz 〜 65 Hz：±(0.3 % of reading + 0.3 % of f.s)
    皮相電力分解能1 VA *6
    力率分解能0.01
    位相差分解能0.1°
    高調波
    測定    		周波数範囲
    （基本波）    		10 Hz 〜 1 kHz
    解析次数上限5 次〜 50 次
    FFTデータ長4096
    測定項目電圧・電流実効値／位相角、THD
    推奨校正周期1 年
    • *1 周囲温度 23°C ± 5°C において。
    • *2 定格最大電流の 10 % から 100 %、正弦波において。
    • *3 正弦波の波高値。
    • *4 測定値が 0 〜 100 W 未満のときは、分解能は 0.1 W になります。
    • *5 力率 1 において。
    • *6 測定値が 0 〜 100 VA 未満のときは、分解能は 0.1 VA になります。

  • 形名単相出力モデル単相／三相切替モデル
    PCR1000WEAPCR2000WEAPCR3000WEA2PCR6000WEA2PCR12000WEA2PCR18000WEA2PCR24000WEA2PCR30000WEA2PCR36000WEA2
    PCR6000WEA2RPCR12000WEA2RPCR18000WEA2RPCR24000WEA2RPCR30000WEA2RPCR36000WEA2R
    絶縁抵抗入力ー筐体、
    出力ー筐体、
    入力ー出力間    		500 Vdc、10 M Ω 以上
    耐電圧入力ー筐体、
    出力ー筐体、
    入力ー出力間    		1500 Vac ／ 2150 Vdc、1 分間
    電磁適合性（EMC） *1 *2以下の指令および規格の要求事項に適合 EMC 指令
    2014/30/EU EN 61326-1 (Class A *3)、EN 55011 (Class A *3、Group 1 *4)、
    EN 61000-3-2 *5、EN 61000-3-3 *5
    適用条件：本製品に接続するケーブルおよび電線は、すべて 3 m 未満を使用。    		以下の指令および規格の要求事項に適合 EMC 指令 2014/30/EU
    EN 61326-1 (Class A *3)、EN 55011 (Class A *3、Group 1 *4)
    適用条件：本製品に接続するケーブルおよび電線は、すべて 3 m 未満を使用。
    安全性 *1以下の指令および規格の要求事項に適合
    低電圧指令 2014/35/EU *2　EN 61010-1 (Class I *6 、汚染度 2 *7)
    環境条件動作環境屋内使用、過電圧カテゴリ II
    動作温度範囲0 °C ～ +50 °C
    保存温度範囲-10 °C ～ +60 °C
    動作湿度範囲20 %rh ～ 80 %rh( 結露なきこと )
    保存湿度範囲90 %rh 以下 ( 結露なきこと )
    高度2000 m まで
    質量回生機能なし約18 kg約21 kg約25 kg約43 kg約66 kg約120 kg約130 kg約160 kg約180 kg
    回生機能付200V---約43 kg約67 kg約120 kg約130 kg約160 kg約180 kg
    回生機能付400V---約46 kg約70 kg約120 kg約140 kg約170 kg約180 kg
    入力端子M6M5三相3線入力モデル：M8
    三相4線入力モデル：M5
    出力端子M6M5M6M8
    付属品結束バンド（4 本）、 外部コントロール（DIGITAL I/O）用コネクタ（1 個）、 重量物警告シール（1 枚）、
    セットアップガイド（はじめにお読みください）（1 冊）、クイックリファレンス（1 枚）、 CD-ROM（1 枚）、 安全のために（1 冊）
    • *1 特注品、改造品には適用されません。
    • *2 パネルに CE マーキング/ UKCAマーキングの表示のあるモデルに対してのみ。
    • *3 本製品は Class A 機器です。工業環境での使用が意図されています。本製品を住宅地区で使用すると干渉の原因となることがあります。そのような場合には、ラジオやテレビ放送の受信干渉を防ぐために、ユーザによる電磁放射を減少させる特別な措置が必要となることがあります。
    • *4 本製品は Group 1 機器です。本製品は、材料処理または検査／分析のために、電磁放射、誘導および／または静電結合の形で意図的に無線周波エネルギーを発生／使用しません。
    • *5 PCR6000WEA2R（三相3線200V入力モデル）は適用されません。
    • *6 本製品は Class I 機器です。本製品の保護導体端子を必ず接地してください。正しく接地されていない場合、安全性は保障されません。
    • *7 汚染とは、絶縁耐力または表面抵抗率の低下を引き起こし得る異物（固体、液体、または気体）が付着した状態です。汚染度 2 は、非導電性の汚染だけが存在し、ときどき、結露によって一時的に導電性になり得る状態を想定しています。

  • 形名単相出力モデル単相／三相切替モデル
    PCR1000WEAPCR2000WEAPCR3000WEA2PCR6000WEA2PCR12000WEA2PCR18000WEA2PCR24000WEA2PCR30000WEA2PCR36000WEA2
    PCR6000WEA2RPCR12000WEA2RPCR18000WEA2RPCR24000WEA2RPCR30000WEA2RPCR36000WEA2R
    L レンジ単相0 Ω ～ 2000 m Ω0 Ω ～ 1000 m Ω0 Ω ～ 667 mΩ0 Ω ～ 333 mΩ0 Ω ～ 167 m Ω0 Ω ～ 111 m Ω0 Ω ～ 83 m Ω0 Ω ～ 67 m Ω0 Ω ～ 56 m Ω
    単相 3 線
    三相    		ーー0 Ω ～ 2000 m Ω0 Ω ～ 1000 m Ω0 Ω ～ 500 m Ω0 Ω ～ 333 m Ω0 Ω ～ 250 m Ω0 Ω ～ 200 m Ω0 Ω ～ 167 m Ω
    H レンジ単相0 Ω ～ 8000 m Ω0 Ω ～ 4000 m Ω0 Ω ～ 2667 m Ω0 Ω ～ 1333 m Ω0 Ω ～ 667 m Ω0 Ω ～ 444 m Ω0 Ω ～ 333 m Ω0 Ω ～ 267 m Ω0 Ω ～ 222 m Ω
    単相 3 線
    三相    		ーー0 Ω ～ 8000 m Ω0 Ω ～ 4000 m Ω0 Ω ～ 2000 m Ω0 Ω ～ 1333 m Ω0 Ω ～ 1000 m Ω0 Ω ～ 800 m Ω0 Ω ～ 667 m Ω


  • 形名単相出力モデル単相／三相切替モデル
    PCR1000WEAPCR2000WEAPCR3000WEA2PCR6000WEA2PCR12000WEA2PCR18000WEA2PCR24000WEA2PCR30000WEA2PCR36000WEA2
    PCR6000WEA2RPCR12000WEA2RPCR18000WEA2RPCR24000WEA2RPCR30000WEA2RPCR36000WEA2R
    L レンジ単相40 μH 〜 2000 μH20 μH 〜 1000 μH13 μH 〜 667 μH7 μH 〜 333 μH3 μH 〜 167 μH2 μH 〜 111 μH2 μH 〜 83 μH1 μH 〜 67 μH1 μH 〜 56 μH
    単相 3 線
    三相    		ーー40 μH 〜 2000 μH20 μH 〜 1000 μH10 μH 〜 500 μH7 μH 〜 333 μH5 μH 〜 250 μH4 μH 〜 200 μH3 μH 〜 167 μH
    H レンジ単相160 μH 〜 8000 μH80 μH 〜 4000 μH53 μH 〜 2667 μH27 μH 〜 1333 μH13 μH 〜 667 μH9 μH 〜 444 μH7 μH 〜 333 μH5 μH 〜 267 μH4 μH 〜 222 μH
    単相 3 線
    三相    		ーー160 μH 〜 8000 μH80 μH 〜 4000 μH40 μH 〜 2000 μH27 μH 〜 1333 μH20 μH 〜 1000 μH16 μH 〜 800 μH13 μH 〜 667 μH


  • 形名単相出力モデル単相／三相切替モデル
    PCR1000WEAPCR2000WEAPCR3000WEA2PCR6000WEA2PCR12000WEA2PCR18000WEA2PCR24000WEA2PCR30000WEA2PCR36000WEA2
    PCR6000WEA2RPCR12000WEA2RPCR18000WEA2RPCR24000WEA2RPCR30000WEA2RPCR36000WEA2R
    L レンジ単相80 μH 〜 2000 μH40 μH 〜 1000 μH27 μH 〜 667 μH13 μH 〜 333 μH7 μH 〜 167 μH4 μH 〜 111 μH3 μH 〜 83 μH3 μH 〜 67 μH2 μH 〜 56 μH
    単相 3 線
    三相    		ーー80 μH 〜 2000 μH40 μH 〜 1000 μH20 μH 〜 500 μH13 μH 〜 333 μH10 μH 〜 250 μH8 μH 〜 200 μH7 μH 〜 167 μH
    H レンジ単相320 μH 〜 8000 μH160 μH 〜 4000 μH107 μH 〜 2667 μH53 μH 〜 1333 μH27 μH 〜 667 μH18 μH 〜 444 μH13 μH 〜 333 μH11 μH 〜 267 μH9 μH 〜 222 μH
    単相 3 線
    三相    		ーー320 μH 〜 8000 μH160 μH 〜 4000 μH80 μH 〜 2000 μH53 μH 〜 1333 μH40 μH 〜 1000 μH32 μH 〜 800 μH27 μH 〜 667 μH


  • 形名単相出力モデル単相／三相切替モデル
    PCR1000WEAPCR2000WEAPCR3000WEA2PCR6000WEA2PCR12000WEA2PCR18000WEA2PCR24000WEA2PCR30000WEA2PCR36000WEA2
    PCR6000WEA2RPCR12000WEA2RPCR18000WEA2RPCR24000WEA2RPCR30000WEA2RPCR36000WEA2R
    L レンジ単相240 μH 〜 2000 μH120 μH 〜 1000 μH80 μH 〜 667 μH40 μH 〜 333 μH20 μH 〜 167 μH13 μH 〜 111 μH10 μH 〜 83 μH8 μH 〜 67 μH7 μH 〜 56 μH
    単相 3 線
    三相    		ーー240 μH 〜 2000 μH120 μH 〜 1000 μH60 μH 〜 500 μH40 μH 〜 333 μH30 μH 〜 250 μH24 μH 〜 200 μH20 μH 〜 167 μH
    H レンジ単相960 μH 〜 8000 μH480 μH 〜 4000 μH320 μH 〜 2667 μH160 μH 〜 1333 μH80μH 〜 667 μH53 μH 〜 444 μH40 μH 〜 333 μH32 μH 〜 267 μH27 μH 〜 222 μH
    単相 3 線
    三相    		ーー960 μH 〜 8000 μH480 μH 〜 4000 μH240 μH 〜 2000 μH160 μH 〜 1333 μH120 μH 〜 1000 μH96 μH 〜 800 μH80 μH 〜 667 μH


  •  設定範囲設定分解能
    電圧保護交流電圧アッパーリミット
    交流電圧ロワーリミット    		0.0 V ～ 322.0 V0.1 V
    直流電圧アッパーリミット
    直流電圧ロワーリミット    		-455 V ～ 455 V0.1 V
    出力過電圧保護（OVP）実効値14.0 V ～ 500.5 V0.1 V
    ＋ピーク値
    －ピーク値    		14.0 V ～ 500.5 V
    -500.5 V ～ -14.0 V    		0.1 V
    電力モジュール過電圧保護固定ー
    出力低電圧保護（UVP）0.0 V ～ 500.5 V0.1 V
    周波数保護周波数アッパーリミット
    周波数ロワーリミット    		1 Hz ～ 5000 Hz
    500Hz 制限 モデルは 1 Hz ～ 500 Hz
    （三相出力時）    		0.01 Hz（1.00 Hz ～ 100.0 Hz）、
    0.1 Hz（100.0 Hz ～ 1000 Hz）、
    1 Hz（1000 Hz ～ 5000 Hz）
    電流保護電流リミット *1最大出力電流 × 0.1
    ～最大出力電流 × 1.1    		0.01 A（0.35 A ～ 100.0 A）、
    0.1 A（100.0 A ～ 1000 A）
    ＋ピーク電流リミット
    －ピーク電流リミット *2    		最大出力電流 × 0.1
    ～最大出力電流 × 4.2
    過熱保護電力モジュール過熱保護固定ー
    ファン異常固定ー
    過負荷保護定格電流または電流リミット電流リミットの分解能
    単独運転検出固定ー
    センシング異常検出出力端子電圧に対して ± (10 % +10 V)ー
    • *1 実際に供給できる電流値は、定格電流の 1.1 倍または電流リミット設定値のどちらか小さい値です。
    • *2 実際に供給できる電流値は、最大ピーク電流またはピーク電流リミット設定値のどちらか小さい値です。

阵容

选择

系列选择。 关于可选产品的更多信息，请参见产品具体页面。

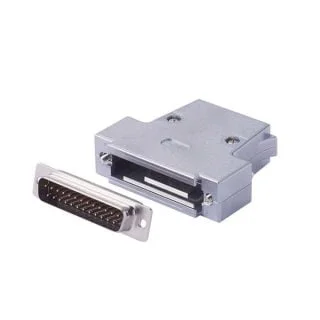

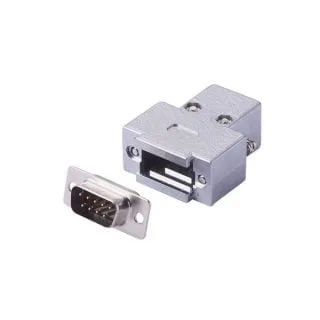

用于外部控制的连接器

并联运行电缆

电源联锁电缆

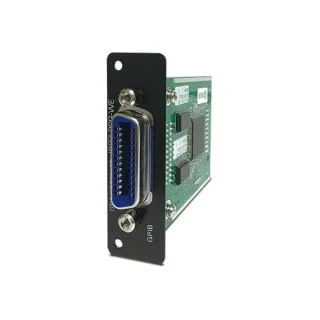

GPIB接口板

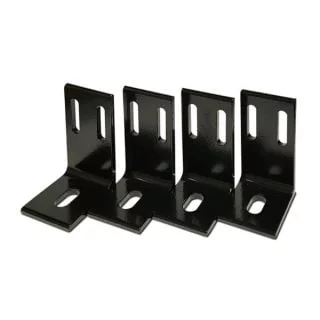

底座保持角度

输出端子盒

输出端子盒（18kVA）

输出端子盒（36kVA）

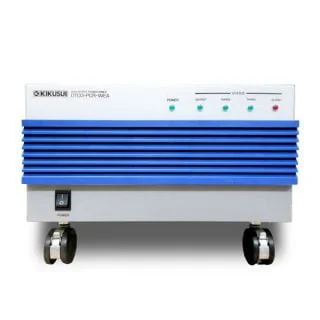

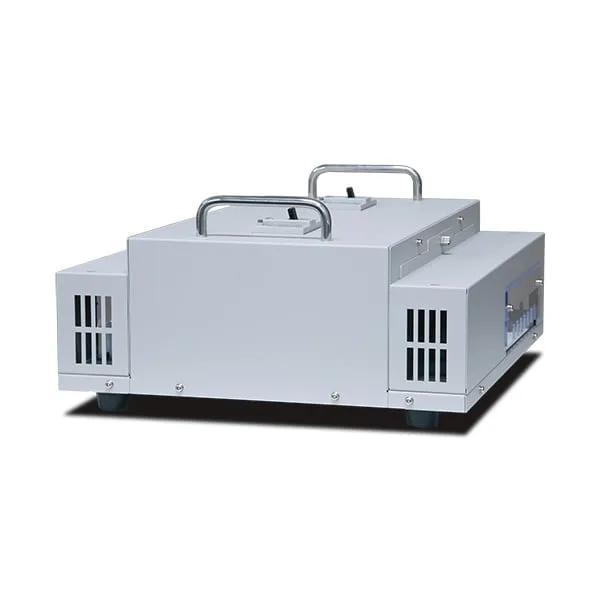

6kVA 单相／三相输出变压器

*兼容型号：PCR3000WEA2、PCR6000WEA2、PCR6000WEA2R、PCR12000WEA2、PCR12000WEA2R

软件

产品目录

大容量スマート交流・直流電源 PCR-WEA／WEA2シリーズ
浏览
图标
大容量スマート交流・直流電源｜PCR-WEA／WEA2シリーズ
下载

如有任何问题或担忧，请与我们联系。

下载产品目录产品目录
采购考虑/报价要求Contact Us

KIKUSUI Holdings

EMZ

Language
© KIKUSUI ELECTRONICS CORP 2024.
隐私政策 |
