PAN-A系列

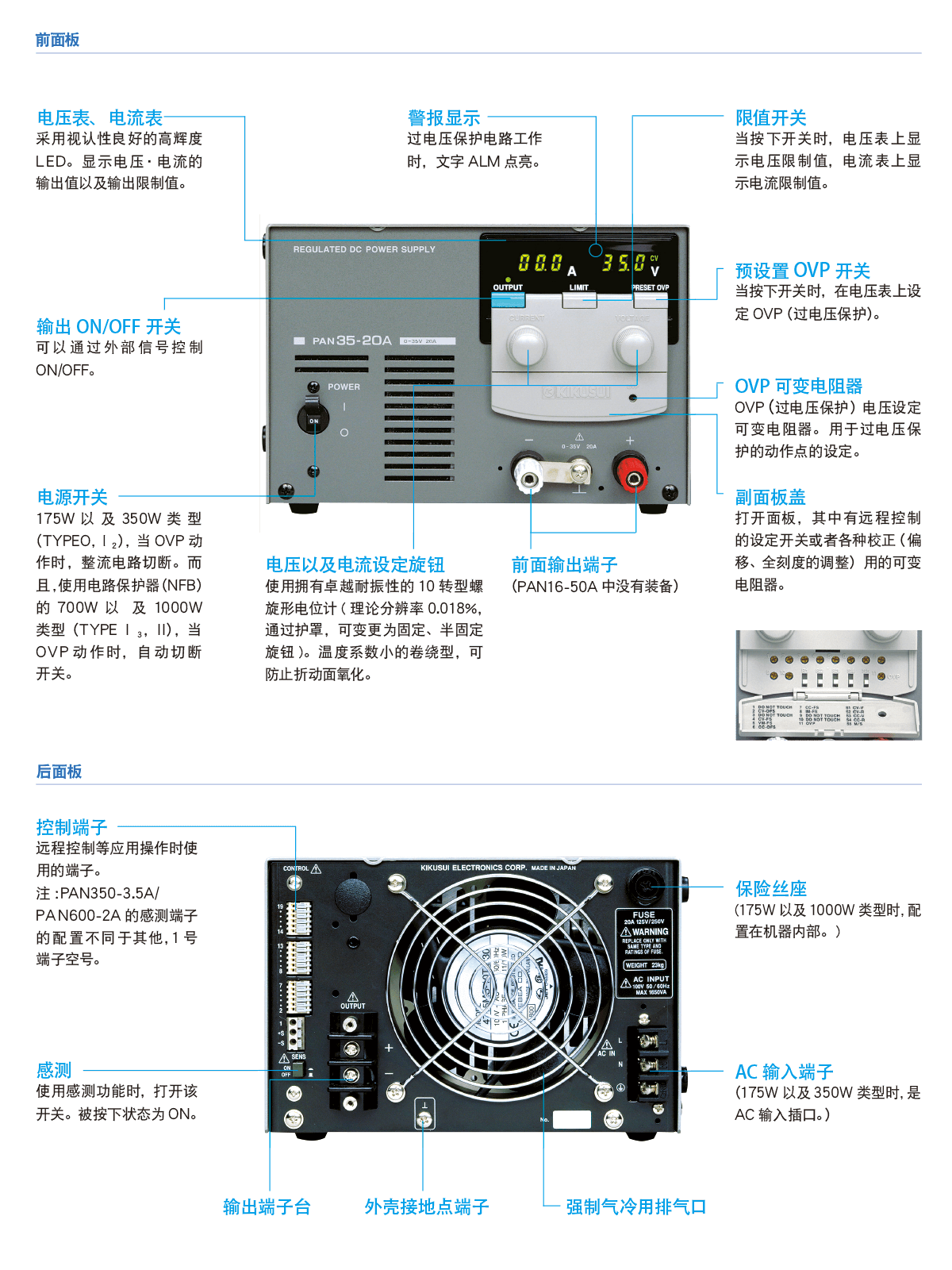

高可靠性电源 PAN-A系列

通用性优异的基础电源

PAN-A系列是拥有高性能、高可靠性的可变直流稳压电源,能广泛应用于从研究开发、质量管理、到生产现场等所有领域。本系列由采用FET的预调节器与采用晶体管的串联调节器构成。因此兼备作为串联控制型特点的高品位输出特性与作为扼流圈输入型相位控制特点的电源高次谐波失真少的高效输入特性。另一方面,关于电源装置中重要的可靠性与安全性,在采用拥有充分降额因素的部件的同时还灵活运用了多年以来获取的实装技术。并且加以充分考虑,在所有型号中,装备以过电压保护装置为首的各类安全保护功能等。

特点

175W型350W型700W型1000W型
16V系列PAN16-10APAN 16-18APAN 16-30APAN 16-50A
35V系列PAN 35-5APAN 35-10APAN 35-20APAN 35-30A
60V系列PAN 60-3APAN 60-6APAN 60-10APAN 60-20A
70V系列PAN 70-2.5APAN 70-5APAN 70-8APAN 70-15A
110V系列PAN 110-1.5APAN 110-3APAN 110-5APAN 110-10A
160V系列PAN 160-1APAN 160-2APAN 160-3.5APAN 160-7A
250V系列PAN 250-2.5APAN 250-4.5A
350V系列PAN 350-3.5A
600V系列PAN 600-2A

低温漂

通过使用部件的选定、电路的改良、经由强制气冷的放热设计, 实现100ppm/°C(恒电压特性)、300ppm/°C ( 稳恒电流特性 ) 的低温漂。

快速过渡响应

宽幅带宽的误差增幅器由于稳 定的频率 — 增益·位相特,甚至是高频也拥有环路增益,因此即使对于输出阻抗急剧降低的变化,也可以做出充分响应。

( 标准 值 :50μs)

应用

装备能应对系统升级的各种功能,如通过模拟信号或者电脑 (GPIB) 进行远程控制、遥感、 单一控制串联以及并联运行等。

(PAN350-3.5A/PAN600-2A 无法串联运行)

应用

PAN-A系列装备能应对系统升级的各种功能,如通过模拟信号或者电脑 (GPIB) 进行远程控制、遥感、 单一控制串联以及并联运行等。

基于外部电压的远程控制

控制对象控制电压输入阻抗
输出电压0〜约10V约10kΩ
输出电流0〜约10V约25kΩ

※ 控制电压的正极电压上连接有公共端,因此必须浮接(绝缘)。

基于外部电阻的远程控制

控制对象控制电阻流经电阻的电流
输出电压0〜约10kΩ约1mA
输出电流0〜约10kΩ约0.4mA

※ 控制电阻器,请使用温度系数小,平时稳定性良好的、 1/2W 以上的带金属膜的电阻器或者卷绕型电阻器。

电脑控制

PAN-A系列通过连接电源控制器PIA4800系列, 可以经由 GPIB 或者 RS232C 进行电脑控制。

※ PIA4800系列通过电源控制器PIA4810与控制板 OP01-PIA 或者 OP02-PIA 的组合,可以进行 2ch 的模拟控制。控制器 PIA4810 可以实际安装 4 块控制板, 因此可以进行Max 8ch 的控制。

※ PIA4800系列通过电源控制器PIA4810与控制板 OP01-PIA 或者 OP02-PIA 的组合,可以进行 2ch 的 模拟控制。控制器 PIA4810 可以实际安装 4 块控制板, 因此可以进行最多 8ch 的控制。

电源控制器 PIA4800 系列连接概念图
例 1(输出值设定与回读)

例 1(输出值设定和回读)

注 :TU02-PIA 安装在后面板上。

控制内容

● 输出电压的设定 ● 输出电流的设定 ● 输出电压的回读 ● 输出的ON/OFF ● CV模式监视 ● CC模式监视 ● 报警监视

能够进行有条件控制。
注 :PAN600-2A除外

例2

PIA4800连接示例 例2

控制内容

● 输出电压的设定 ● 输出电流的设定

注1:PAN600-2A除外
注2 :用户制作电缆的电源侧连接时,请剥去绝缘膜后再插入。

输出ON/OFF控制

可以通过来自外部的接点信号,控制输出的ON/OFF。

※ 外部接点请使用 DC10V、10mA 以上的额定值。

单一控制并联运行

(仅相同型号可并联连接)

单控并联运转

  • 并联连接相同机型,可增加电流容量。输出控制可通过1台主机(Master) 进行 。
  • 遥感、远程控制、输出ON/OFF等,请仅由1 台主机进行。

※ 可以并联连接的台数,1台主机Max可连接2台从机。

单一控制串联运行

(仅相同型号可串联连接)

(仅相同型号的可串联连接)

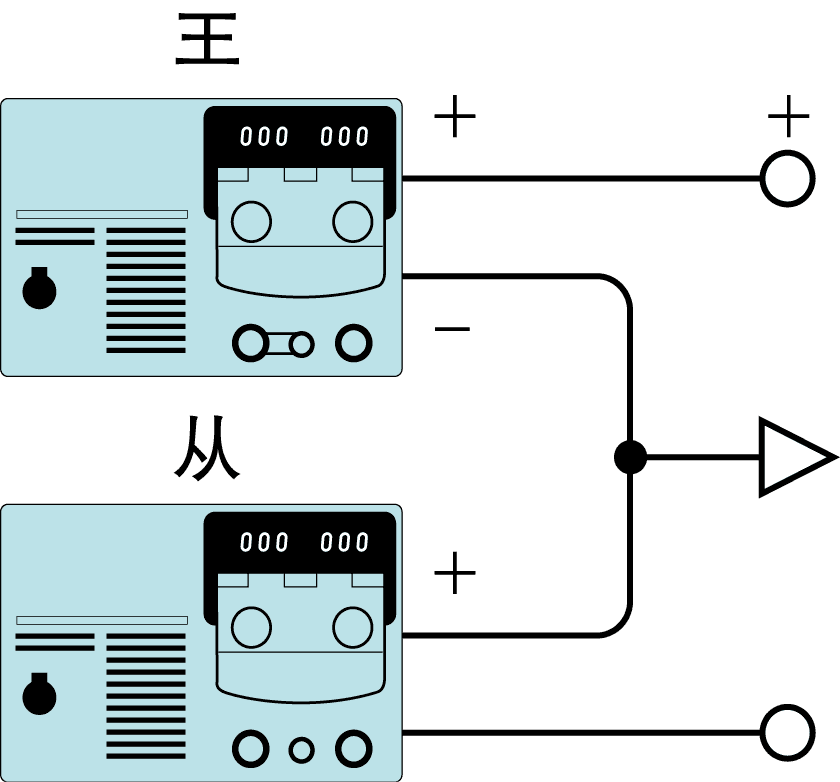

  • 串联连接,努力增大输出电压的方法。控制时,上侧(正极一侧)的型号为主机(Master),仅1台操作时,也可控制从机(Slave)的输出。
  • 上图示例是可同时使正极、负极变化的双跟踪电源的示例。

可以串联连接的从机台数,由串联连接的电源的额定输出电压和对地电压决定。
例:串联连接PAN35-10A(额定输出电压:35V)时,其对地电压为±250V、即250(V)÷35(V)≒7.1,可以串联连接的Max台数,包括主机在内为7台。

注 :PAN350-3.5A/PAN600-2A 没有单一控制、串联运行的功能。

遥感

遥感

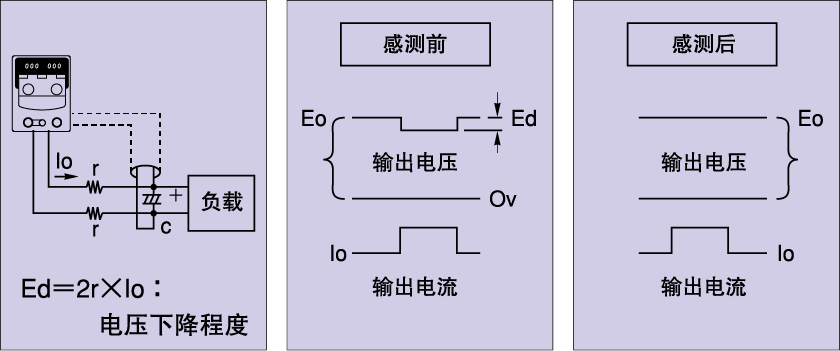

  • 补偿因电源和负载间的配线或者其接触电阻而 导致的电压下降的方法。电压下降在电流越大时会成为问题,但打开感测开关,将电压传感点移至负载端,可以防止每一侧下降 0.6V 左右。
    注:关于16V系列机型的感测,本系列Max输出电压为额定电压的 105%。16V 系列机型的Max输出电压为 16.8V,因此当希望补偿 1.2V 的所有补偿电压 ( 单侧 0.6V×2) 时,额定电压无法输出。此时,请使用电压下降少的截面积大的线材,使单侧的电压下降控制在 0.4V 以下。
  • 请在负载端接上数千〜数万μF 以上的电解电容,注意电容的极性,并用最短的接线距离连接。特别是因高频使电流断断续续的逆变器等的负载,请短距离地连接数千μF 以上的电容器 。

安全功能

过电压保护装置 (OVP)

当由于错误操作或者事故而产生过电压时, 瞬间(动作时间 50ms 以内)切断电源开关用电路保护器,保护负载(175W 类型、350W类型(TYPE 0、I2)是通过控制极封锁方式切断整流电路)。特别是本系列的 OVP,是预置类型,因此设定动作电压时,按下预置按钮,通过面板观察电压表的同时再进行设定,而且检查动作电压时,即使正在老化运行中,也可以不用中断 OVP 动作。

过热保护电路

机器内部的主要部件的温度超过规定值时, 切断电源开关。而且,主变压器或者副变压器中,还内置温度保险丝,进一步提高安全性。

电压检测电路

由于面板内的远程切换开关的错误操作或者整流电路发生故障,当滤波用电解电容器的电压超过额定电压时,瞬间切断整流电路。

电涌吸收器

保护主机免受因雷等电源线产生的电涌电压的影响。

防止逆连接电路

即使在输出端施加逆极性的电压,本机也将自我保护。

过电流检测电路

经常通过比较增幅器监视输出电流,防止远程控制时输入过量而超出额定值,保护机器免受因面板内的远程切换开关的错误操作而引发的过电流的影响。

补充说明

关于负载

PAN-A 系列用途广泛,因此考虑所使用的负载也是多种多样。不同负载,若按照原样使用的时,有的会引发故障或错误动作,所以必须采取对策。

电池以及大功率性负载等、积蓄能量的负载时

当在 PAN-A 系列的输出上连接电池等积蓄能量的负载时,大电流通过内部输出控制电路的保护二极管,从负载流向内部电容器,有时可能会使内部破损,减少负载的寿命。 此时,请在电源主体和负载之间,串联连接防止逆电流用的二极管。

积蓄能量的负载时

负载电流拥有峰值时或者呈脉冲状时

在数字电路或者电机驱动电路中,负载电流波形在仪表指示 ( 平均值 ) 中即使在额定值内,当峰值超过额定值时,瞬间会进入稳恒电流领域,因此会出现输出电压降低,电压不稳。 基本对策是增加输出电流 ( 增加电流设定值或者电流容量 ),但当脉冲幅度狭小或者峰值小时,在负载端安装大功率的电容器的方法有 也有效。

负载电流拥有峰值时或者呈脉冲状时

感应性负载

电源的ON/OFF或者电压设定的变化引起的反电动势被与输出端并联的保护二极管 D1分流,不会损坏电源。

当以与电源相同的极性施加感应性负载产生的脉动噪声时,请串联接入二极管 D2,保护电源,在开关的两端,插入噪声防止用的 CR 吸收器。

誘導性負荷

当通过机械性开关打开、关闭输出时

当通过开关,开关100V以上的直流输出时, 因电弧放电等,开关的接点明显消耗,产生噪声。该噪声有时会通过负载线,进入电源的误差增幅器,使输出不稳。请与感应性负载的情况进行相同处理,在接点的附近,接入CR 吸收器,实施噪声对策。

遥感时,请务必同时开关感测线。

遥感时,请务必同时开关感测线。

关于突入电流

接通电源时,由于接通的时机,会产生突入电流。也被称为涌浪电流的该突入电流,因变压器芯材的磁饱和,理论上在电压波形的相位角90°(π/2)附近,接通电源开关,不会产生作为过渡现象的突入电流,但在相位角0°(过零点)时,若接通电源开关,会产生如表所示的Max电流。实际上,芯材B-H曲线的滞后特性、或者因切断开关的时机而产生的残留磁束的不同方向、或者被连接的AC线的阻抗,都会导致突入电流不同。在使用多台PAN-A系列的系统中,当同时接通电源时,请注意AC电源或者配电盘的容量。

  • PAN-A 系列的代表性突入电流值 (Max)
    ( 电流波形的半值幅度约 5ms)
0I2I3II
电源电压100V100V100V100V
峰值电流100A200A350A450A

PAN-A 系列的代表性突入电流值

关于负电压

OUTPUT 开关关闭时,以及把电流设定旋钮逆时针方向转到底时,输出部会产生 0.6V 左右的负电压。因为该电压,10mA 左右的逆向电流流向负载, 因此,关于该电流引发问题的负载,有时会不适合使用本系列。

关于前面输出端子

前面的输出端子是补助输出端子。使用该端子时,有时会无法满足规格。而且,输出额定电压 60V 以上的型号,请务必使用随附的端子盖。

※PAN16-50A 中没有装备该端子。

关于输出用的配线材

配线材的截面积和电流容量、电阻值间的关系。

公称截面积作为直流输出的
线的推荐电流
导体容许温度 60℃
( 周围温度 30℃ )
标准直流电阻
20℃
2〔mm210〔A〕27〔A〕約9〔Ω/km〕
5.520493
830612.2
1450881.2

阵容

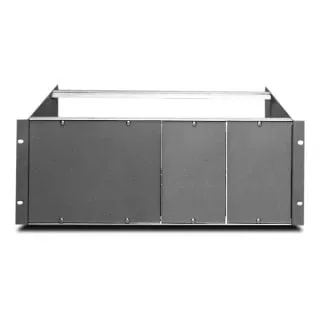

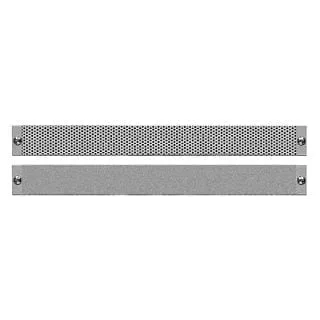

选件

系列选件。 有关选件的更多信息,请参见选件具体页面。
