智能双极电源 PBZ系列

特点

7个特长使试验轻松惬意！

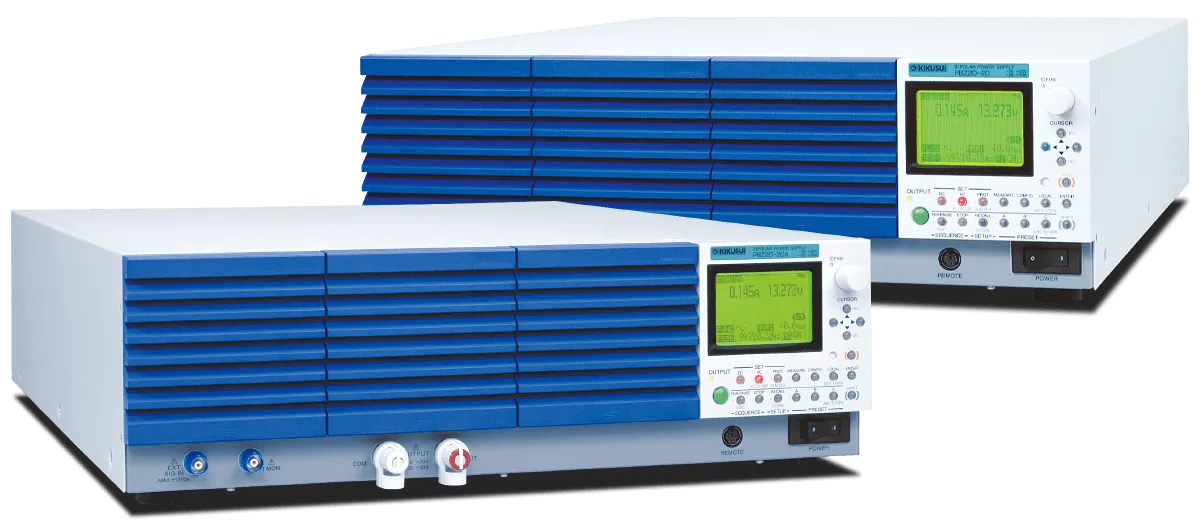

PBZ系列是在输出端无正负极极性切换，而连续通过0点，正负极双向可变的双极性直流稳压电源。通过4象限动作，实现了既能提供功率（source），也能吸收功率（sink），可以驱动电感性负载和电容性负载。同时，还内置函数信号发生器，可以自由地产生任意波形和设置时序控制。

还备有电源变动试验所需的同步运行功能与扩展输出电流的并联运行功能。采用“开关方式”+“线性放大器方式”既实现了比我公司原来同类产品40%的轻量化（质量约22kg），也实现低纹波低噪声与高速响应（CV模式：100kHz）。

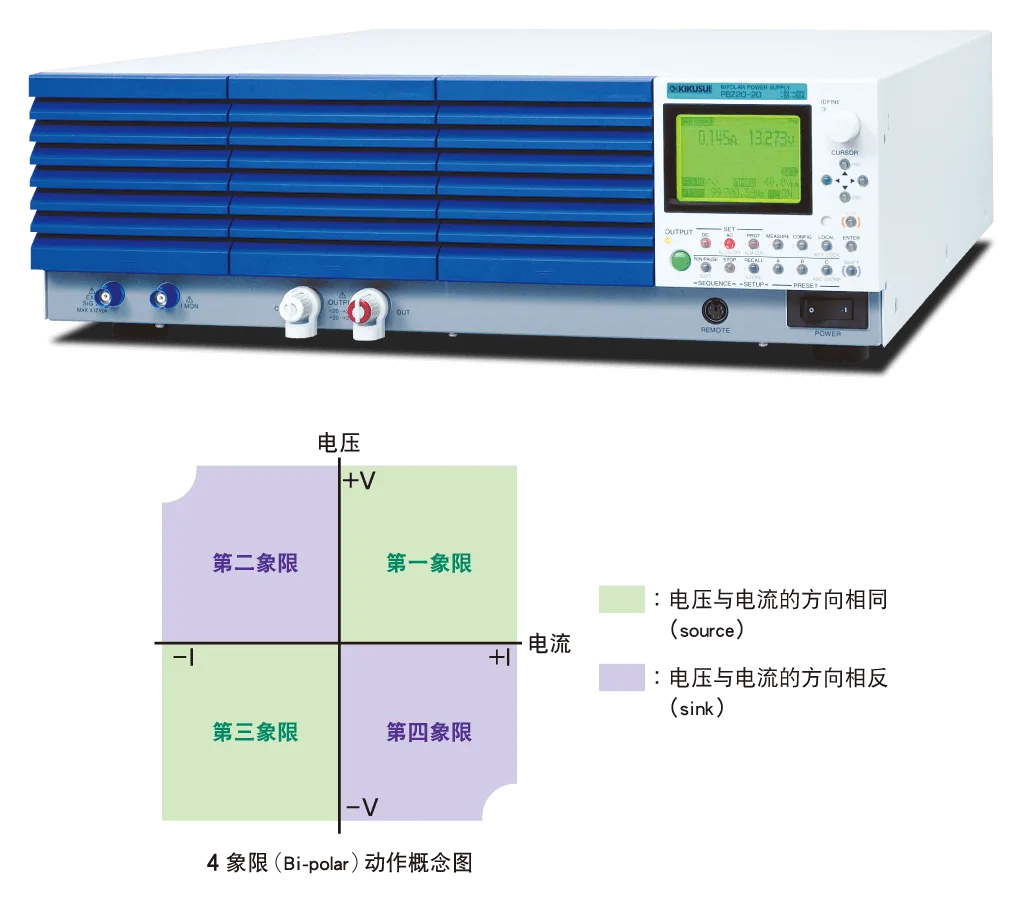

PBZ 4象限（Bi-polar）动作概念图

波形生成功能

内置函数信号发生器!可以简单的使用任意波形来编制程序!

PBZ 系列，在正弦波，方波，三角波的基础上，内置 16 种波形元素。因此，可以设定振幅，频率，初始相位，扫频，方波占空比。可以很方便的对内置的 16 种波形元素进行任意的编辑，保存及调用。而且，时序功能可以对各个波形从 1 Step 开始到 1024 Step 来设置 16 种程序。波形编辑需用专用软件 Wavy for PBZ。

3个基本波形

正弦波

正弦波

三角波

三角波

方形波

方形波

16种任意波形（出厂时预置波形）

斜坡
（上升）

斜坡（上升）

斜坡
（下降）

斜坡（下降）

SIN的半周
（正极）

SIN的半周（正极）

SIN的半周
（负极）

SIN的半周（负极）

指数函数
（上升）

指数函数（上升）

指数函数
（下降）

指数函数（下降）

SIN波的半波整流
（正极）

SIN波的半波整流（正极）

SIN波的半波整流
（负极）

SIN波的半波整流（负极）

SIN波的全波整流
（正极）

SIN波的全波整流（正极）

SIN波的全波整流
（负极）

SIN波的全波整流（负极）

2阶阶跃响应
（衰减常数0.1）

2阶阶跃响应（衰减常数0.1）

2阶阶跃响应
（衰减常数0.2）

2阶阶跃响应（衰减常数0.2）

2阶阶跃响应
（衰减常数0.7）

2阶阶跃响应（衰减常数0.7）

2阶冲击响应
（衰减常数0.1）

2阶冲击响应（衰减常数0.1）

2阶冲击响应
（衰减常数0.2）

2阶冲击响应（衰减常数0.2）

2阶冲击响应
（衰减常数0.7）

2阶冲击响应（衰减常数0.7）

以灵活的波形生成方式拓宽应用范围

车载电器电源变动试验
GPS等

GPS等

二次电池充放电试验
各种二次电池

各种二次电池

模拟电池充放电试验
数码相机，手机等

数码相机，手机等

脉冲电镀用恒流源
HDD等

HDD等

纹波重叠试验
各种储能器件

各种储能器件

DC电机寿命试验
打印机等

打印机等

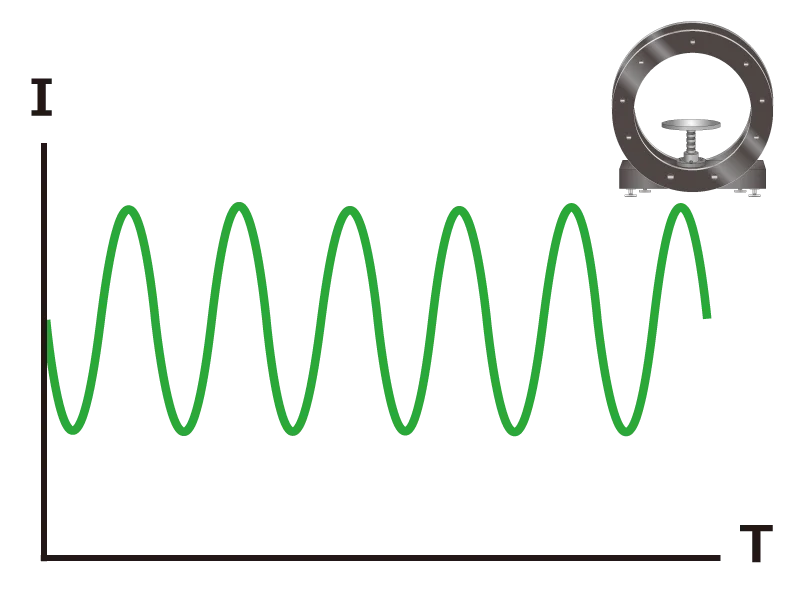

产生磁场的恒流源
亥姆霍兹线圈

亥姆霍兹线圈

其他

  • 漏电开关，继电器的接触电阻试验
  • 电磁阀，线圈等的特性测试

序列功能

使用脚本机能使时序控制更加方便!

时序控制由1024个step所组成。除正弦波，方波，三角波以外，还备有16种波形元素，可以组成1024 steps的任意时序控制波形。可以再现各种各样的波形模式。这些step所组成的单位由program所表示，Max可以做16组program。在时序控制中不但可以运行单一的program，也可任意打乱program的顺序进行测试。图所示，1个program中使用了8个step，1024－8＝1016step，剩余1016step和15组program可进行使用。脚本是对设定的program顺序和循环次数进行设定的机能。1组脚本中Max可设定50行。但是在脚本中所有的program只能选择一种模式CC or CV。

步骤和方案设置的概念图

步骤和方案设置的概念图

脚本示例

脚本示例

同步操作功能

就算使用时序功能也不会发生时间的偏差!

在使用多台 PBZ 时，每台同时使用时序机能也不会发生时间偏差的机能。根据这个方法，就算多台设备长时间使用时序机能也不会发生时间的偏差。※启动时会发生 1μs 以下的延迟。

多路电源变动试验例

汽车是由蓄电池提供电力，通过“电”ON 的顺序 = 钥匙旋转的顺序 (+B → ACC → IG)，多项车载电器设备 ON 或 OFF。汽车内的电源环境具有很多如发动机启动时以及电路振动等不稳定因素，因此，要以这些因素假设电源的瞬间间断以及变动等情形，对各车载电器设备通道进行电源变动试验。

同步操作用例

同步操作用例

GPS 导航系统为例

  • CH1:+B线
    蓄电池随时为时钟与内存提供电源。
  • CH2:ACC线
    通过点火装置开关的ACC接点，导航系统的电源ON。在此状态下可以进行导航设定、音乐欣赏等操作。
  • CH3:ILL线
    这是直接上拉(Pull-up)+B，IG，ACC的电源通道(ILL)。是备份用的电源通道。

汽车导航系统

并联运行功能

可轻松的扩大功率

扩展输出电流的功能。根据不同要求的电流值，采用并联方式来实现。 采用2台并联运行组件选件，可以实现同样型号标配2台并联运行功能。
※3台以上的并联可选择PBZ SR系列，6台以上的并联可与本公司联系商谈（无A的机种）。

并联运行套装(选购品)

这是 PBZ 系列2台并联时用的并联套件(同一机型)，根据安装的方法选择种类。
※在 PK02-PBZ 和 PK03-PBZ 中托架不属于附属品。

单极模式

第2象限可全部使用

这是本产品的特有机能。电压在单一的极性，因此被称为单极模式。 一般单极电源的电流只是流向单一方向，但在 PBZ 的单极模式中电 流可流向双方向(sink，source)。根据下图所示，电压(纵轴)和电流(横轴)交叉图中，可在第 1 象限和第 2 象限中工作。为了安全，在双极模式中，第 2 象限和第 4 象限的功率被限制(PBZ20-20:100W，PBZ40-10:180W)。PBZ 的单极模式可在第 2 象限的全领域中工作。

单极模式

快速反应

100kHz*1/150kHz*2（CV模式）

频率特性100kHz/150kHz（CV）。上升沿和下降沿时间的响应时间为3.5μs，可实现高精准度的波形再现。

上升沿的式样 3.5μs 反应设定时

上升沿的式样 3.5μs 反应设定时
*1. 100kHz_A 无机种(PBZ20-20，40-10，60-6.7，80-5)
*2. 150kHz_A 带有机种(PBZ20-20A)

低脉动，低噪声

优的波形品位

不会对各种模拟脉冲驱动器所产生影响的优波形。

0.1V step 的实际波形例 脉动 2mVrms，噪声 20mVp-p(PBZ20-20)

0.1V step的实际波形例
脉动2mVrms，噪声20mVp-p（PBZ20-20）
*PBZ40-10 :脉动4mVrms，噪声20mVp-p
PBZ60-6.7 : 脉动 4mVrms，噪声 30mVp-p
PBZ80-5 : 脉动 4mVrms，噪声 30mVp-p

比以前的机种减轻40%重量

重量 22kg。采用【开关模式】+【线性模式】所设计，大幅度的减轻了重量。 针对与移动性更加便利。

充实的测试功能

根据内置的测试机能，就算没有万用表等测试设备也可进行准确的测量。 还有，可根据测试时间 TRIG 信号来控制测试开始，测试开始的延迟时间 等的设定。

Open in a new windowZOOM
设定项目
电压测量DC测定范围（分辨率）120% of rating（0.001V）
精度 *1±（0.05% of reading＋0.05% of rating）
AC测定范围（分辨率）120% of rating/CF（0.001V）
DC＋AC测定范围（分辨率）120% of rating（0.001V）
AC、DC＋AC精度*1*2±（0.5% of reading ＋ 0.1% of rating）
（5Hz〜10kHz）
±（1% of reading ＋ 0.2% of rating）
（10kHz〜50kHz）
±（2% of reading ＋ 0.2% of rating）
（50kHz〜100kHz）
PEAK测定范围（分辨率）120% of rating（0.01V）
PEAK精度 *1*3±（0.5% of rating）
电流测量DC测量范围120% of rating（0.001A）
精度 *1±（ 0.3% of reading ＋ 0.1% of rating）
AC测定范围（分辨率）120% of rating/CF（0.001A）
DC＋AC测定范围（分辨率）120% of rating（0.001A）
AC、DC＋AC精度*1*2±（3% of reading ＋ 0.1% of rating）
（5Hz〜10kHz）
±（10% of reading ＋ 1% of rating）
（10kHz〜100kHz）
PEAK测定范围（分辨率）120% of rating（0.01A）
PEAK精度 *1*3±（0.5% of rating）
测试时间100μs〜3600s

*1. 使用周围温度18℃～ 28℃ *2. 输入信号是在规定的频率范围之内的正玄波，测定时间是输入信号周期的10 倍以上 *3. 1kHz 正玄波的波高值

内存功能

预先设定内存

可对使用频率较高的设定条件进行保存。内存数，CV 模式，CC 模式 共3组。保存的项目只限定直流信号和交流信号。

设置内存

可像一般的内存一样使用。可对基本设定的项目进行保存。内存数和模式没有关系可进行 10 组的设定保存。

CV/CC 选择功能

如果想使用恒电压电源请选择 CV 模式，使用恒电流电源请选择 CC 模式。 电压 / 电流的上下限请使用【V】或【 I 】±Limit 机能。

反应速度的切换

CV，CC模式中共有4段可供却换选择。根据反映速度的设定，输出电压，电流的上升沿，下降沿的时间发生变化。（以下是反映时间的上升沿，下降沿时间设定。）

Open in a new windowZOOM
设定内容CV模式CC 模式
电压的反应时间电流的反应时间
PBZ20-20PBZ40-10PBZ60-6.7PBZ80-5
选择3.5μs35μs70μs35μs35μs
10μs100μs100μs100μs100μs
35μs350μs350μs350μs350μs
100μs1ms1ms1ms1ms
出厂时的设定3.5μs35μs70μs35μs35μs

保护功能(过电压 / 过电流 /V-I LIMIT/ 过热)

过电压，过电流保护

当输出电压，电流超出保护工作点时进行工作。保护工作点可在正(+) 极，负(-)极分别设定。过电压，过电流的保护机能可在以下 3 组工作方式中选择。

  • OUT PUT-OFF 设定 :输出 OFF
  • POWER-OFF 设定 :输出 OFF，POWER 开关 OFF。

保护功能OVP/OCP

  • V/I-LIMIT
    保护点以上的电压，电流进行保护。 (输出ON)
    通过使用V/I-LIMIT机能，从CV模式到I-LIMIT，CC模式到 V-LIMIT可自动切换，从CV模式到CC模式，CC模式到CV模式可自动转换电源。

保护功能V-LIMIT/I-LIMIT

过热保护

本产品的内部温度发生异常时进行保护。当周围环境超出本产品工作的周围环境温度范围时进行保护。对吸，排气口的周边空出足够的空间，在恶略的环境下进行保护。

软启动和软停止功能

软启动(SOFT START)是指，输出由 OFF 变为 ON 时，要花 SOFT START 所设定的时间输出才能从 0 上升 DC 的设定值。软停止(SOFT STOP)是指，输出由 ON 变为 OFF 时，要花 SOFT STOP 所设定的时间输出才能从 DC 的设定值下降到 0.

软启动和软停止功能

精细设置功能

可对 DC 设定值进行微调整(增加，减少)。

输入范围

  • PBZ20-20A/PBZ20-20
    CV :DC 设定值 ±1.0000V 分辨率 0.0001V
    CC :DC 设定值 ±1.0000A 分辨率 0.0001A
  • PBZ40-10
    CV :DC 设定值 ±2.0000V 分辨率 0.0001V
    CC :DC 设定值 ±0.5000A 分辨率 0.0001A
  • PBZ60-6.7
    CV :DC 设定值 ±3.0000V 分辨率 0.0002V
    CC :DC 设定值 ±0.3350A 分辨率 0.0001A
  • PBZ80-5
    CV :DC 设定值 ±4.0000V 分辨率 0.0002V
    CC :DC 设定值 ±0.2500A 分辨率 0.0001A

精细设置功能

键锁定

有 3 个等级的锁键功能。

  • OUTPUT键，RECALL键，A,B,C键（预先设定内存）以外的操作禁止
  • OUTPUT键以外的操作禁止
  • 全键操作禁止(KEY LOCK(SHIFT+LOCAL)键解除)

远程感应功能

遥感机能是为保证负载端输出电压的稳定，消除负载用电线的阻抗所产生的电压下降等的不利影响。在 CV 模式中可使用。可对单方向做大约到 0.5V 的补偿。为不超过补偿电压，请选用大功率电流的负载线。

输出电压，电流监测

  • 电压监测
    后面板(J1 接口)
    从0V的±额定，0〜±2V
  • 电流监测
    前面板(BNC 端子)
    从0A的±额定，0〜±2V
    频率特性 DC 〜 20kHz(-3dB)
    后面板(J1 接口)
    从0A的±额定，0〜±2V

外部控制

  • 外部输出ON/OFF
  • Shutdown

状态信号输出

CV，CC，OUTPUT，ALARM 的输出

外部信号输入（外部电压控制）

对应 2 种输入信号。

  • 通过后面板(J1 接口)DC 控制信号 0 〜约 ±10V 的外部电压，对内部信号源的直流信号进行控制。

外部信号输入（外部电压控制）

  • 前面板 EXT SIG IN(BNC 端子)的输入信号
    双极增幅器一部由 EXT SIG IN(BNC 端子)输入信号所组成。可对增幅器的增益，极性(反转，非反转)和 OFFSET 进行设定。Max 允许输入电压 ±12Vpeak 输入 Impedance 约 10kΩ 公共端 OUTPUT 端子的 COM 连接。

外部信号输入（外部电阻控制）

根据外部可变阻抗器对基准电压的分压比来控制内部信号源的直流信号。CV 模式可对电压进行控制，CC 模式可对电流进行控制。输出是由根据外部阻抗设定值，根据面板的设定值和遥感器的设定值的加算值。

外部信号输入（外部电阻控制）

温度感应型风扇马达

根据检测出的内部温度对风扇的旋转速度进行控制。

通信接口

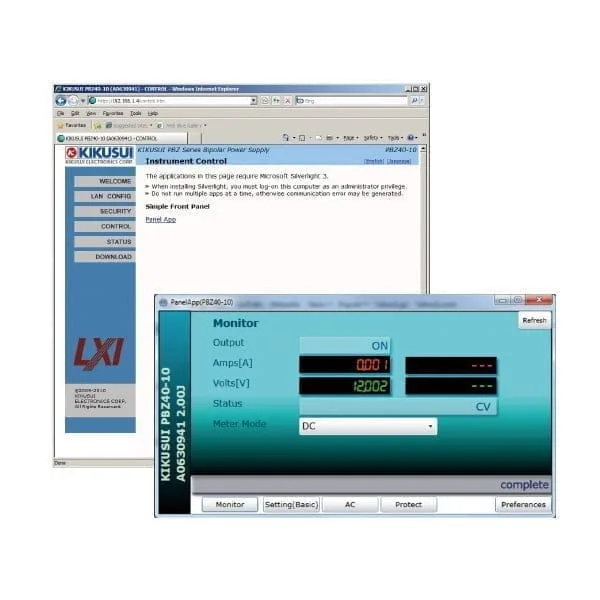

标配有 USB，GPIB，RS232C 接口。也可选购 LAN 的控制接口。见[此处]



PBZ20-20A
输出额定电流6倍的峰值电流

CV模式时，可以输出额定电流6倍的短时间峰值电流

智能双极电源PBZ20-20A能提供符合国际标准ISO 16750-2 及ISO7637-2要求的电源电压变动测试（脉冲2b，脉冲4等），并可满足各汽车制造商其越趋复杂的波形变动测试之高速响应速度要求。另外，针对每辆车上安装的电气元件数量不断增加（大功率电容器的设备增加），以及总电流（特别是峰值电流）等需求皆可灵活兼容。

PBZ20-20A 在 CV 模式并只有在 CC 响应时间设置为 1ms 时，短时间 Max 能够输出额定电流的 6 倍的峰值电流。在设置其他的 CC 响应时间时，电源的电流限制功能会象通常一样动作，不能输出 6 倍的短时间峰值电流，从而电源可以得到安全的使用。本产品只有在 CC 响应设置为 1ms 时，延迟响应速度，在电流限制能够没有起效期间，输出 Max 峰值电流。因此，除段时间峰值电流以外，还有效保持了通常的电流限制功能(I.LIM)，同时不影响 CC 模式的响应。短时间峰值电流输出，可以用于双极模式与单极模式。

PBZ20-20A 峰值电流支持

峰值电流与持续时间的推荐领域(保护特性)

Max 额定 6 倍的峰值电流(根据输出电压有时是 5 倍)，推荐使用持续时间 10ms 以内的峰值电流。(下图的青色部分)峰值电流的重复周期 Min 也要 1s 以上。短于 1s 周期的重复，会产生故障。

  • 在峰值极限领域，切削额定 6 倍峰值电流的 105%。电流保持 10ms。
  • 在峰值极限领域，有可能形成不了正常波形。即使在这种情况下，由于峰值极限功能的电流限制从而得到安全保护。
  • 在有效值极限领域，峰值会被有效值限制，根据到额定电流的持续时间而被限制。
  • 功率限制(吸收功率)在第 2 象限，第 4 象限时，10ms 后限制动作有启动。10ms 后与通常的电流限制一样。

推荐域名

最大峰值电流和输出端电压

（例）PBZ20-20A

最大峰值电流和输出端电压

电源变动试验示例

电源变动试验示例

PBZ SR Series

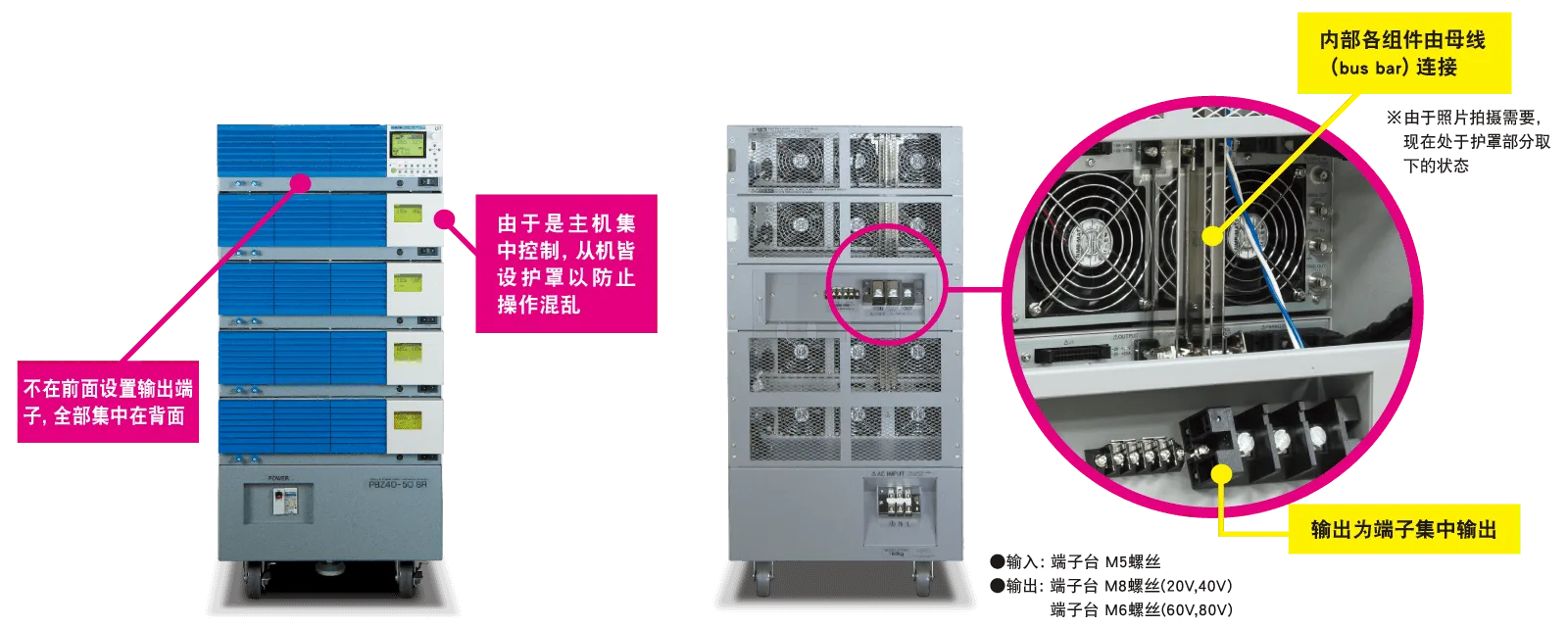

PBZSR系列是大功率的双极性方式直流稳定电源。以智能双极电源PBZ系列为基础，使用专用机柜部件(智能机柜)装配而成的大电流适用(Max±100A)机型。通过4象限动作，既可供应(souce)也可吸收(sink)功率，适合驱动感性负载和容性、负载。内置函数发生器(信号发生功能)，可以自由地生成波形并设定时序。而且通信接口标配LAN、USB、GPIB、RS232C。

PBZ SR系列的特点

PBZ BP series

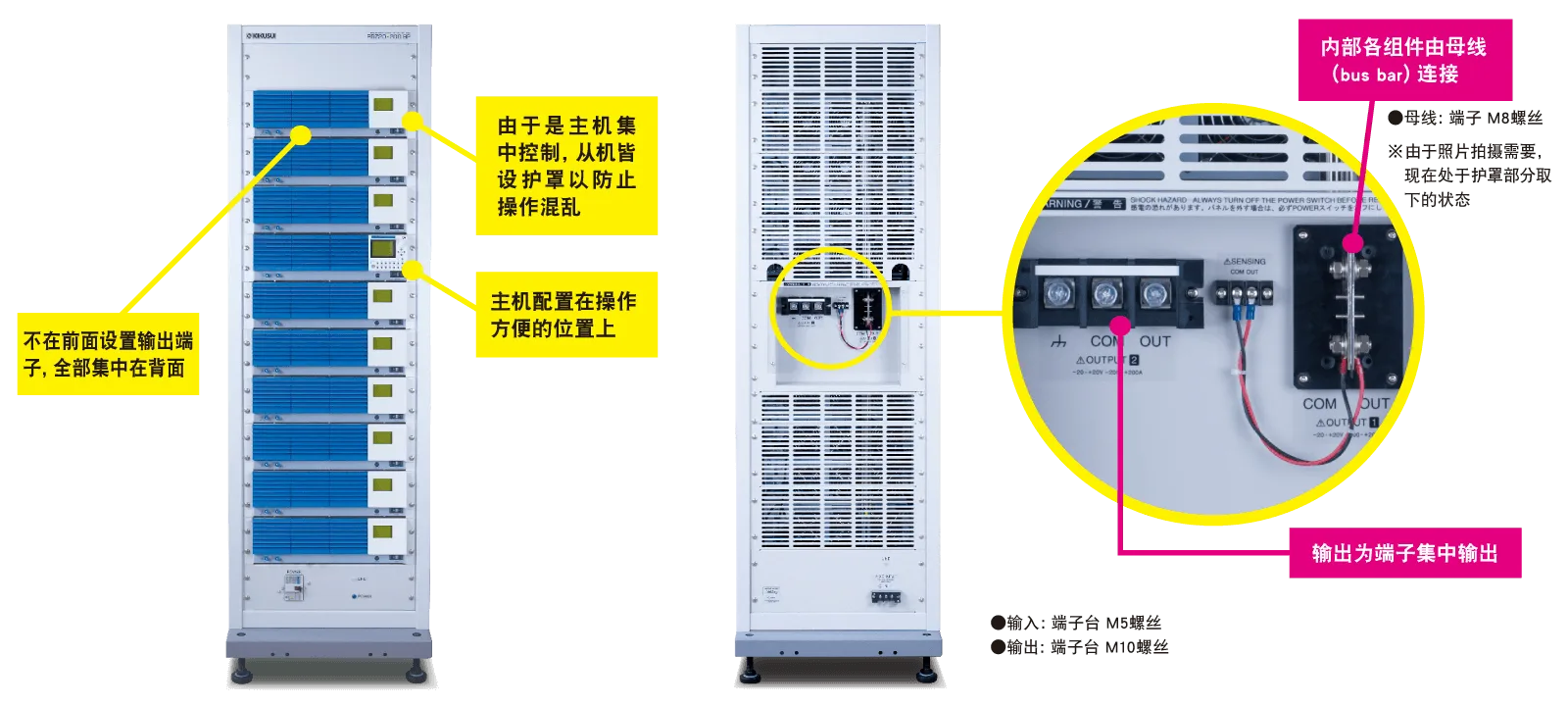

PBZ BP 系列是双极性方式的大功率直流稳压电源。它以智能型双极性电源 PBZ 系列为基础，使用专用并联组装部件(双极性)组装起来的，可对应大电流(Max ±200A)需求的机型。

PBZ BP系列的特点

规格

PBZ系列
Open in a new windowZOOM
规格输出纹波噪声电源变动负荷变动输入（AC）
型号CVCCCVCCCVCCCVCC额定电压电流
VArms／p-prmsmVmAmVmAVA
PBZ20-20±20±202mV／20mV（TYP）3mA
（TYP）		±0.005%+1±0.01%+1±0.005%+1±0.01%+1100〜24010（max）
PBZ40-10±40±104mV／20mV（TYP）
PBZ60-6.7±60±6.74mV／30mV（TYP）
PBZ80-5±80±5
PBZ20-20A
Open in a new windowZOOM
规格输出纹波噪声电源变动负荷变动输入（AC）
型号CVCCCVCCCVCCCVCC额定电压电流
VArms／p-prmsmVmAmVmAVA
PBZ20-20A±20±202mV／20mV（TYP）3mA（TYP）±0.005%+1±0.01%+1±0.005%+1±0.01%+1100〜24010（max）
PBZ SR系列
Open in a new windowZOOM

3台并联型

规格输出纹波噪声电源变动负荷变动输入（AC）
型号CVCCCVCCCVCCCVCC额定电压电流
VArms／p-prmsmVmAmVmAVA
PBZ20-60 SR±20±603mV／30mV（TYP）5mA
（TYP）		±0.005%+1±0.01%+1±0.005%+1±0.01%+1200〜240
单相		15A（max）
PBZ40-30 SR±40±306mV／30mV（TYP）
PBZ60-20.1 SR±60±20.16mV／40mV（TYP）
PBZ80-15 SR±80±15

4台并联型

规格输出纹波噪声电源变动负荷变动输入（AC）
型号CVCCCVCCCVCCCVCC额定电压电流
VArms／p-prmsmVmAmVmAVA
PBZ20-80 SR±20±803mV／30mV（TYP）5mA
（TYP）		±0.005%+1±0.01%+1±0.005%+1±0.01%+1200〜240
单相		20A（max）
PBZ40-40 SR±40±406mV／30mV（TYP）
PBZ60-26.8 SR±60±26.86mV／40mV（TYP）
PBZ80-20 SR±80±20

5台并联型

规格输出纹波噪声电源变动负荷变动输入（AC）
型号CVCCCVCCCVCCCVCC额定电压电流
VArms／p-prmsmVmAmVmAVA
PBZ20-100 SR±20±1003mV／30mV（TYP）5mA
（TYP）		±0.005%+1±0.01%+1±0.005%+1±0.01%+1200〜240
单相		25A（max）
PBZ40-50 SR±40±506mV／30mV（TYP）
PBZ60-33.5 SR±60±33.56mV／40mV（TYP）
PBZ80-25 SR±80±25
PBZ BP系列
Open in a new windowZOOM

6台并联型

规格输出纹波噪声电源变动负荷变动输入（AC）
型号CVCCCVCCCVCCCVCC额定电压电流
VArms／p-prmsmVmAmVmAVA
PBZ20-120 BP±20±1206mV／50mV（TYP）10mA
（TYP）		±0.005%+1±0.01%+1±0.005%+1±0.01%+1200〜240
单相		30（max）
PBZ40-60 BP±40±6012mV／50mV（TYP）

7台并联型

规格输出纹波噪声电源变动负荷变动输入（AC）
型号CVCCCVCCCVCCCVCC额定电压电流
VArms／p-prmsmVmAmVmAVA
PBZ20-140 BP±20±1406mV／50mV（TYP）10mA
（TYP）		±0.005%+1±0.01%+1±0.005%+1±0.01%+1200〜240
单相		35（max）
PBZ40-70 BP±40±7012mV／50mV（TYP）

8台并联型

规格输出纹波噪声电源变动负荷变动输入（AC）
型号CVCCCVCCCVCCCVCC额定电压电流
VArms／p-prmsmVmAmVmAVA
PBZ20-160 BP±20±1606mV／50mV（TYP）10mA
（TYP）		±0.005%+1±0.01%+1±0.005%+1±0.01%+1200〜240
单相		40（max）
PBZ40-80 BP±40±8012mV／50mV（TYP）

9台并联型

规格输出纹波噪声电源变动负荷变动输入（AC）
型号CVCCCVCCCVCCCVCC额定电压电流
VArms／p-prmsmVmAmVmAVA
PBZ20-180 BP±20±1806mV／50mV（TYP）10mA
（TYP）		±0.005%+1±0.01%+1±0.005%+1±0.01%+1200〜240
单相		45（max）
PBZ40-90 BP±40±9012mV／50mV（TYP）

10台并联型

规格输出纹波噪声电源变动负荷变动输入（AC）
型号CVCCCVCCCVCCCVCC额定电压电流
VArms／p-prmsmVmAmVmAVA
PBZ20-200 BP±20±2006mV／50mV（TYP）10mA
（TYP）		±0.005%+1±0.01%+1±0.005%+1±0.01%+1200
单相		50（max）
PBZ40-100 BP±40±10012mV／50mV（TYP）

阵容

选购件

系列选择。 关于可选产品的更多信息，请参见产品具体页面。

通讯接口

M8端子连接套件

平行操作套件

垂直支架

机架固定件托架

序列创作软件
