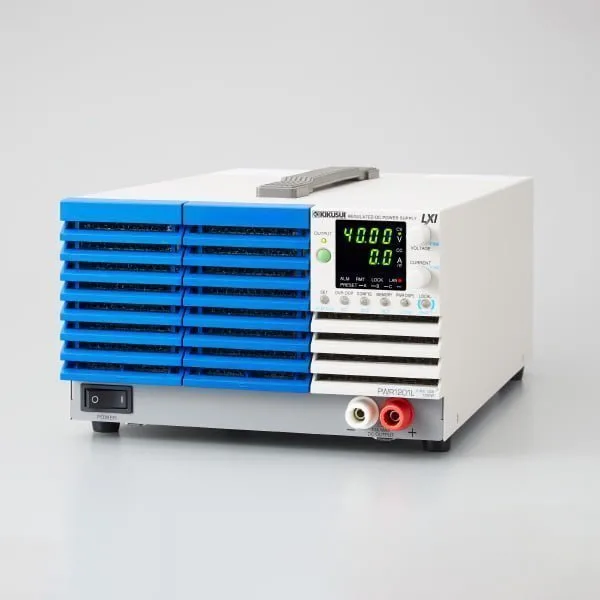

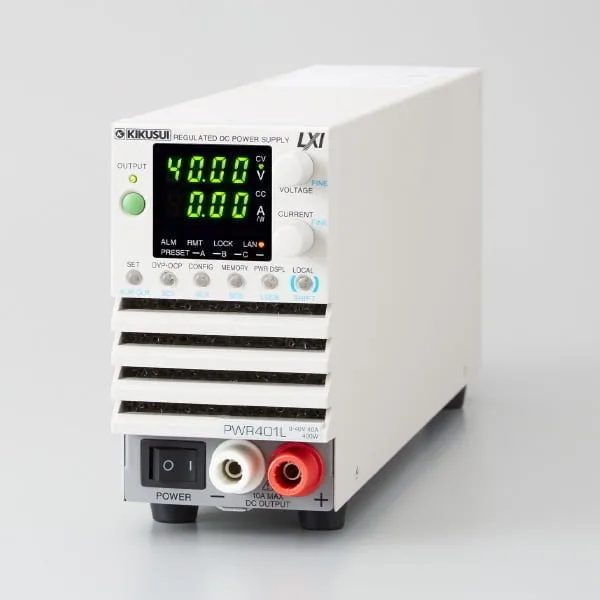

小型宽量程直流电源 PWR-01系列 - 菊水电子工业株式会社

性能/功能

40V Type

产品类型	电压可变范围	电流可变范围	输出功率
PWR401L	0V 〜 40V	0A 〜 40A	400W
PWR801L		0A 〜 80A	800W
PWR1201L		0A 〜 120A	1200W
PWR2001L		0A 〜 200A	2000W

80V Type

产品类型	电压可变范围	电流可变范围	输出功率
PWR401ML	0V 〜 80V	0A 〜 20A	400W
PWR801ML		0A 〜 40A	800W
PWR1201ML		0A 〜 60A	1200W
PWR2001ML		0A 〜 100A	2000W

240V Type

产品类型	电压可变范围	电流可变范围	输出功率
PWR401MH	0V 〜 240V	0A 〜 5A	400W
PWR801MH		0A 〜 10A	800W
PWR1201MH		0A 〜 15A	1200W
PWR2001MH		0A 〜 25A	2000W

650V Type

产品类型	电压可变范围	电流可变范围	输出功率
PWR401H	0V 〜 650V	0A 〜 1.85A	400W
PWR801H		0A 〜 3.70A	800W
PWR1201H		0A 〜 5.55A	1200W
PWR2001H		0A 〜 9.25A	2000W

序列机能

时序功能是指，对预先设定的内容（程序）一个一个自动执行的功能。时序程序不能从面板设定。使用命令做成。在遥控一旦执行时序程序，程序则被写入本产品，在面板可以执行。一旦程序写入本产品，即使没有 PC 也可以执行程序。

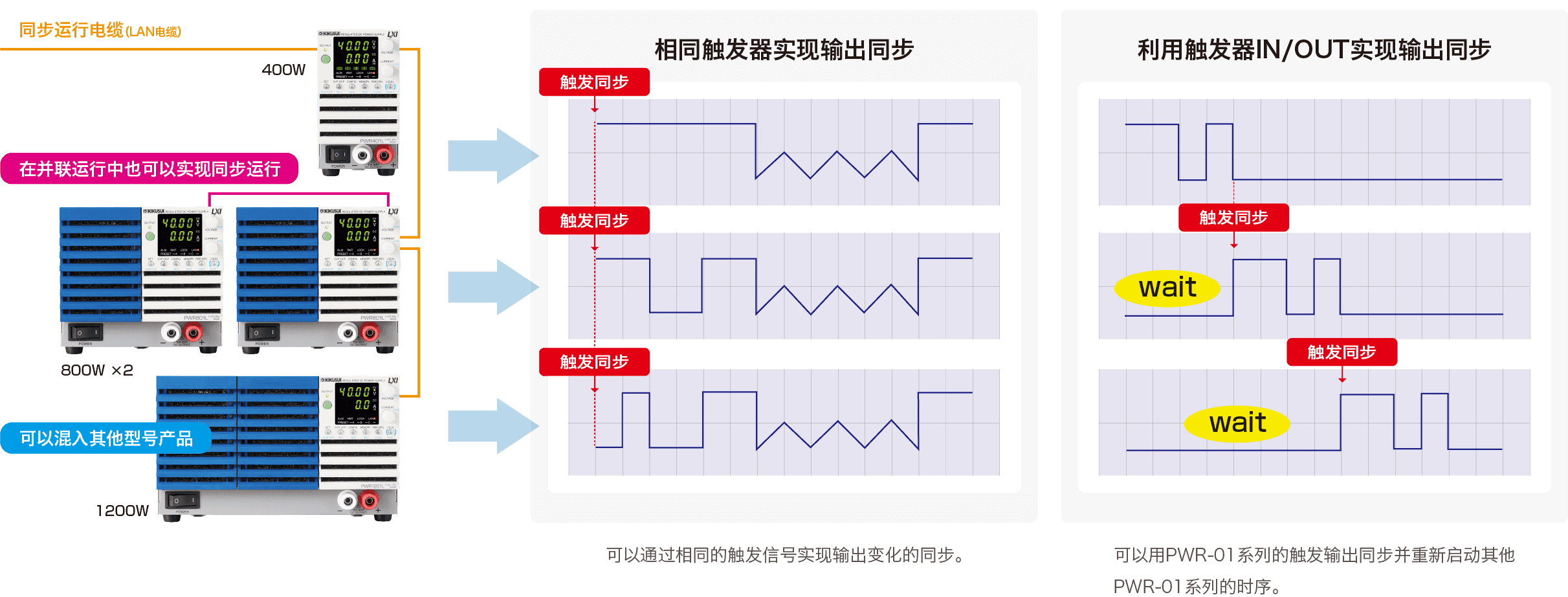

同步运行

同步运行是指，通过触发信号使设定和序列程序的再开同步执行的功能。PWR-01 的各种型号（比如：400W 型号和 800W 型号等）可以混合连接。即使并列运转也可以同步运行。同步运行具有以下功能。进行同步运行时，需要使用命令在遥控进行各种设定。设定后，没有 PC 可以进行同步运行。

使用相同的触发器进行输出同步

通信接口为标准配备

本机器标准配置了构筑系统所需的通信接口 LAN（LXI）、USB、RS232C。当使用 RS232C 时，请另行购买选购件 D-sub 9P-RJ45 转换电缆（RD-8P/9P）。另外，也配备了模拟控制使用的 J1/J2 连接器。

J1连接器的端子排列

Open in a new window ZOOM

针编号	信号名	说明
J1-1	VPGM	使用外部电压或者外部电阻控制输出电压。 0V ～ 5V 时，额定输出电压的范围为 0% ～ 100%（CF12: LO） 0V ～ 10V 时，额定输出电压的范围为 0% ～ 100%（CF12: HI）
J1-2	VMON	输出电压监视额定输出电压的 0% ～ 100% 在 0V ～ 5V（CF13: LO），或者 0V ～ 10V（CF13: HI）输出
J1-3	REF OUT	外部电阻控制用基准电压 5.25V (CF12: LO) / 10.5V (CF12: HI)，Max 输出电流 2.5mA
J1-4	PRL ON	并联运转时，输出 ON 时设在 ON（由光耦合器开路集电极输出）
J1-5	A GND	从１号到３号针，从６号到９号针，１１号针，１２号针，１４号针，从１６号针到２０号针的外部信号的 COM 不使用遥感时的－（负）输出端子和，使用遥感时的感应输入的负（-S）具有同电位。
J1-6	ALM CLEAR	报警清除端 LOW（0V ～ 0.5V）或者短路时警报清除
J1-7	I SUM	并联运转时的电流输出端子
J1-8	PRL OUT	并联运转时的＋（正）极输出端子
J1-9	PRL COMP IN	并联运转时的补正信号输入端子
J1-10	A GND	从１号到３号针，从６号到９号针，１１号针，１２号针，１４号针，从１６号针到２０号针的外部信号的 COM 不使用遥感时的－（负）输出端子和，使用遥感时的感应输入的负（-S）具有同电位。
J1-11	IPGM	使用外部电压或者外部电阻控制输出电流。 0V ～ 5V 时，额定输出电流的 0% ～ 100%（CF12: LO） 0V ～ 10V 时，额定输出电流的 0% ～ 100%（CF12: HI）
J1-12	IMON	输出电流监视额定输出电流的 0% ～ 100% 在 0V ～ 5V（CF13: LO），或者 0V ～ 10V（CF13: HI）输出
J1-13	PRL COM	４号针的 COM
J1-14	PRL ALM	并联运转时的保护功能动作时，或者输出停止信号输入时 ON
J1-15	A GND	从１号到３号针，从６号到９号针，１１号针，１２号针，１４号针，从１６号针到２０号针的外部信号的 COM 不使用遥感时的－（负）输出端子和，使用遥感时的感应输入的负（-S）具有同电位。
J1-16	SHUT DOWN	输出的停止控制端，LOW（0V ～ 0.5V）或者短路时，输出 OFF
J1-17	OUTPUT CONT	OUTPUT 的 ON/OFF 端子 LOW（0V ～ 0.5V）或者短路时 ON，HIGH（4.5V ～ 5V）或者开路时 OFF （CF15: LO） HIGH（4.5V ～ 5V）或者开路时 ON，LOW（0V ～ 0.5V）或者短路时 OFF（CF15: HI）
J1-18	PRL COMP OUT	并联运转时的补正信号输出端子
J1-19	PRL IN-	并联运转时的－（负）极输入端子
J1-20	PRL IN+	并联运转时的＋（正）极输入端子

別ウインドウで開く

针编号	信号名	说明
J1-1	VPGM	使用外部电压或者外部电阻控制输出电压。 0V ～ 5V 时，额定输出电压的范围为 0% ～ 100%（CF12: LO） 0V ～ 10V 时，额定输出电压的范围为 0% ～ 100%（CF12: HI）
J1-2	VMON	输出电压监视额定输出电压的 0% ～ 100% 在 0V ～ 5V（CF13: LO），或者 0V ～ 10V（CF13: HI）输出
J1-3	REF OUT	外部电阻控制用基准电压 5.25V (CF12: LO) / 10.5V (CF12: HI)，Max 输出电流 2.5mA
J1-4	PRL ON	并联运转时，输出 ON 时设在 ON（由光耦合器开路集电极输出）
J1-5	A GND	从１号到３号针，从６号到９号针，１１号针，１２号针，１４号针，从１６号针到２０号针的外部信号的 COM 不使用遥感时的－（负）输出端子和，使用遥感时的感应输入的负（-S）具有同电位。
J1-6	ALM CLEAR	报警清除端 LOW（0V ～ 0.5V）或者短路时警报清除
J1-7	I SUM	并联运转时的电流输出端子
J1-8	PRL OUT	并联运转时的＋（正）极输出端子
J1-9	PRL COMP IN	并联运转时的补正信号输入端子
J1-10	A GND	从１号到３号针，从６号到９号针，１１号针，１２号针，１４号针，从１６号针到２０号针的外部信号的 COM 不使用遥感时的－（负）输出端子和，使用遥感时的感应输入的负（-S）具有同电位。
J1-11	IPGM	使用外部电压或者外部电阻控制输出电流。 0V ～ 5V 时，额定输出电流的 0% ～ 100%（CF12: LO） 0V ～ 10V 时，额定输出电流的 0% ～ 100%（CF12: HI）
J1-12	IMON	输出电流监视额定输出电流的 0% ～ 100% 在 0V ～ 5V（CF13: LO），或者 0V ～ 10V（CF13: HI）输出
J1-13	PRL COM	４号针的 COM
J1-14	PRL ALM	并联运转时的保护功能动作时，或者输出停止信号输入时 ON
J1-15	A GND	从１号到３号针，从６号到９号针，１１号针，１２号针，１４号针，从１６号针到２０号针的外部信号的 COM 不使用遥感时的－（负）输出端子和，使用遥感时的感应输入的负（-S）具有同电位。
J1-16	SHUT DOWN	输出的停止控制端，LOW（0V ～ 0.5V）或者短路时，输出 OFF
J1-17	OUTPUT CONT	OUTPUT 的 ON/OFF 端子 LOW（0V ～ 0.5V）或者短路时 ON，HIGH（4.5V ～ 5V）或者开路时 OFF （CF15: LO） HIGH（4.5V ～ 5V）或者开路时 ON，LOW（0V ～ 0.5V）或者短路时 OFF（CF15: HI）
J1-18	PRL COMP OUT	并联运转时的补正信号输出端子
J1-19	PRL IN-	并联运转时的－（负）极输入端子
J1-20	PRL IN+	并联运转时的＋（正）极输入端子

J2连接器的端子排列

针编号	信号名	说明
J2-1	STATUS COM	从２号针到６号针的 COM *1
J2-2	OUT ON STATUS	输出 ON 时输出（由光耦合器开路集电极输出）*2
J2-3	PWR ON STATUS	输出 ON 时输出 LOW 电平信号（由光耦合器开路集电极输出）*2
J2-4	ALM STATUS	保护功能（OVP，OCP，FOCP ，OHP，SENSE，AC_FAIL）动作时，或者输出停止信号输入时输出（由光耦合器开路集电极输出）*2
J2-5	CV STATUS	CV 动作时输出（由光耦合器开路集电极输出）*2
J2-6	CC STATUS	CC 动作时输出（由光耦合器开路集电极输出）*2

针编号	信号名	说明
J2-1	STATUS COM	从２号针到６号针的 COM *1
J2-2	OUT ON STATUS	输出 ON 时输出（由光耦合器开路集电极输出）*2
J2-3	PWR ON STATUS	输出 ON 时输出 LOW 电平信号（由光耦合器开路集电极输出）*2
J2-4	ALM STATUS	保护功能（OVP，OCP，FOCP ，OHP，SENSE，AC_FAIL）动作时，或者输出停止信号输入时输出（由光耦合器开路集电极输出）*2
J2-5	CV STATUS	CV 动作时输出（由光耦合器开路集电极输出）*2
J2-6	CC STATUS	CC 动作时输出（由光耦合器开路集电极输出）*2

J1/J2连接器规格

	J1连接器	J2连接器
连接器的型号	WF2549-2WR10S3T01（WCON）	WF2549-2WR03S3T01（WCON）
外壳型号	WF2549-2H10W01（WCON）	WF2549-2H03W01（WCON）
末端（针）	WF2549-TPS302（WCON）	WF2549-TPS302（WCON）
线径（芯线）	AWG22 或者 AWG24	AWG22 或者 AWG24
手动押接工具	SN-28B（IWISS）或者同等品	SN-28B（IWISS）或者同等品

	J1连接器	J2连接器
连接器的型号	WF2549-2WR10S3T01（WCON）	WF2549-2WR03S3T01（WCON）
外壳型号	WF2549-2H10W01（WCON）	WF2549-2H03W01（WCON）
末端（针）	WF2549-TPS302（WCON）	WF2549-TPS302（WCON）
线径（芯线）	AWG22 或者 AWG24	AWG22 或者 AWG24
手动押接工具	SN-28B（IWISS）或者同等品	SN-28B（IWISS）或者同等品

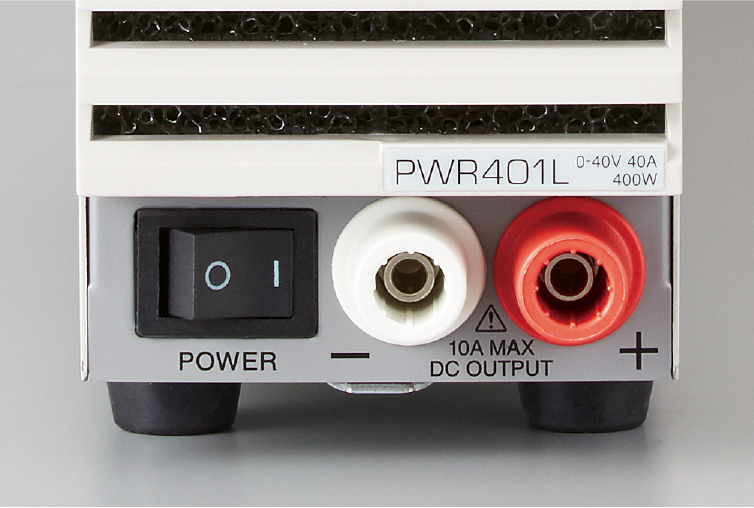

安全而易操作的前面板输出端子

前端输出端子（最大 10 A）为标准配置，可在台式机上使用。输出端子必须通过安全插头连接。 *本产品的规格由后部输出端子确定。
前端输出终端

外部模拟控制功能

PWR-01 系列配置有外部电压，电阻控制等在试验用电源装置的模拟外部信号控制与监控用途中所必要的接口。外部信号的输入及状态信号的输出能够使用后面板 J1/J2 连接器进行。使用 JI/J2 时，请另行购买选购件 J1/J2 连接器插头套件（OP01-PWR-01）

输出电压，输出电流的控制

使用外部电压控制

从外部对 PWR-01 系列施加电压，可以控制输出电压和输出电流。

使用外部电阻进行控制
调节外接电阻，可以控制输出电压和输出电流。

使用外部接点进行输出 ON/OFF 控制
可以从外部接点控制 PWR-01 系列输出的 ON/OFF。

使用外部接点控制输出停机
可以从外部接点控制输出死机。

使用外部接点清除警报
可以从外部接点对 PWR-01 系列进行警报取消。

动作模式的监视
输出电压及输出电流的外部监视。

分泄电路 (bleeder circuit) 的 ON/OFF 功能

PWR-01 系列中在输出端连接有电容器，配置有能够在 OUTPUT OFF 时对其电荷进行放电的分泄电路。比如说，如果输出端子上连接了，那么，即使处于 OUTPUT OFF 分泄电路也是 ON 状态的话，则会通过分泄电路对电池等的电荷放电。此时，如果将分泄电路设定为 OFF 状态，则可防止过放电。由此，可以省略对电池等进行充电时所必须的用于防止逆电流的二极管。

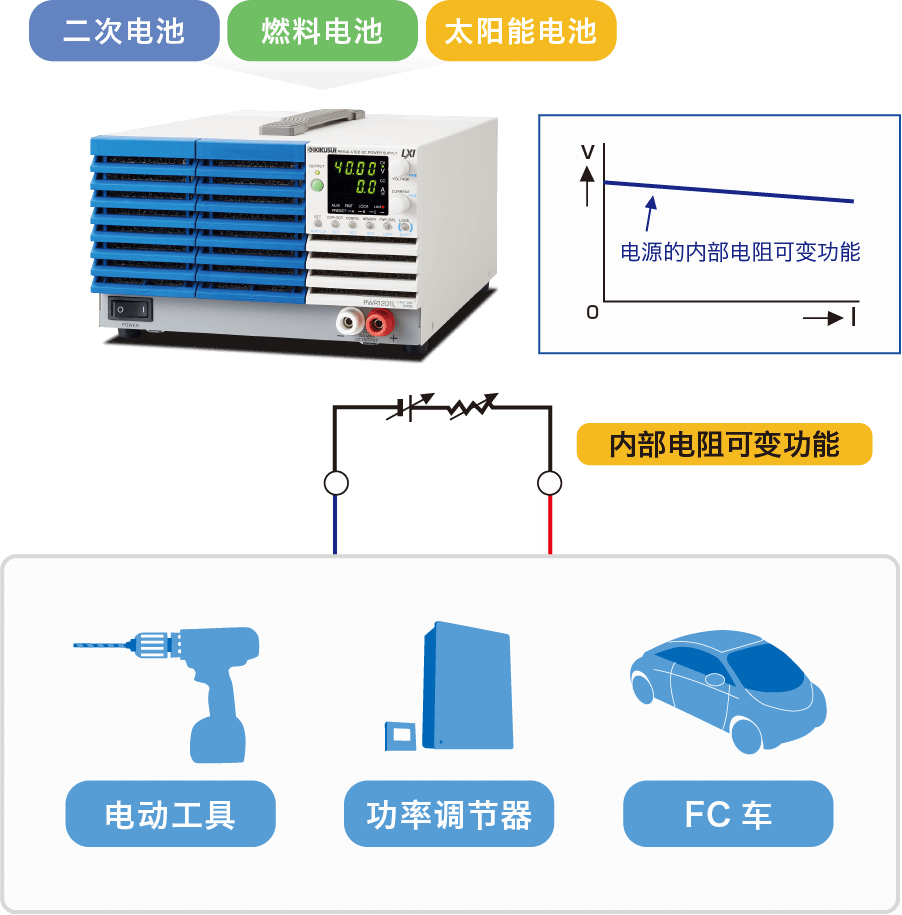

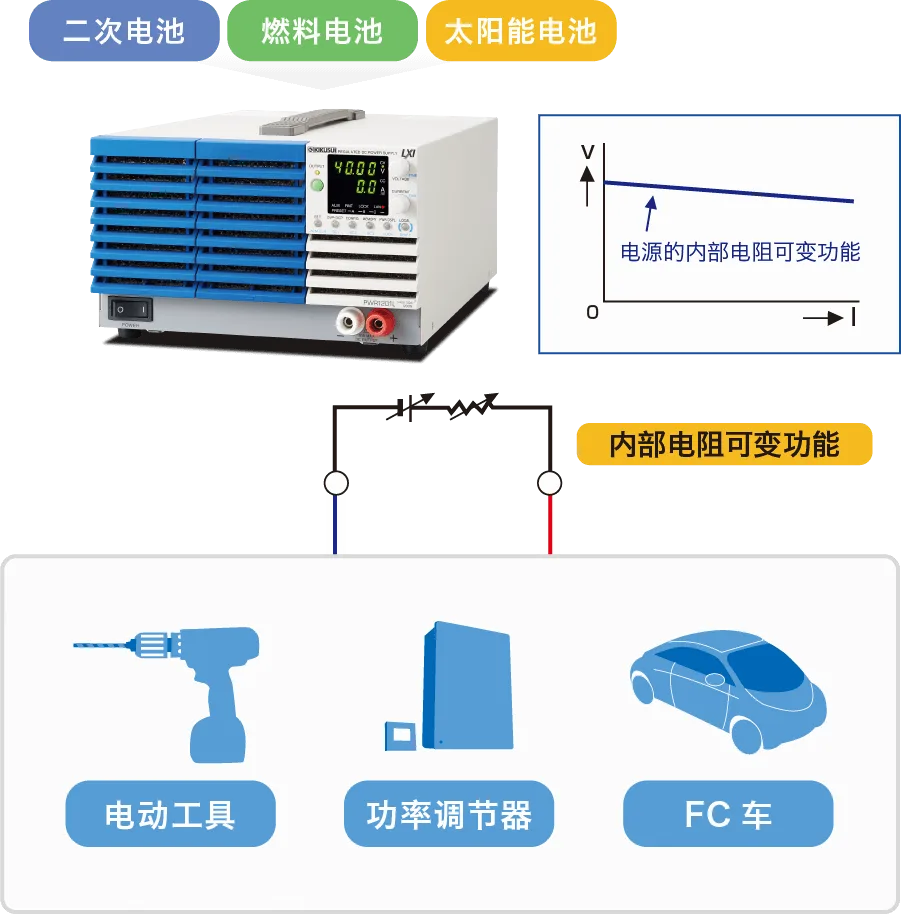

可变内阻功能

在恒电压动作状态下，根据相应的输出电流值，使输出电压值随着所设定的电阻值下降的功能。可以很轻松地模拟二次电池、太阳能电池、燃料电池等的内部电阻。另外，可以通过机体的配置设定和通信接口（LAN/USB/RS232C）来设置电阻值。

可变内阻功能
设定范围

Open in a new window ZOOM

	PWR401L	PWR401ML	PWR401MH	PWR401H	PWR801L	PWR801ML	PWR801MH	PWR801H	PWR1201L	PWR1201ML	PWR1201MH	PWR1201H	PWR2001L	PWR2001ML	PWR2001MH	PWR2001H
Vrtg [V]	40	80	240	650	40	80	240	650	40	80	240	650	40	80	240	650
Irtg [A]	40	20	5	1.85	80	40	10	3.7	120	60	15	5.55	200	100	25	9.25
Rint [Ω]	0.001 ～ 1.000	0.001 ～ 4.000	0.01 ～ 36.00	0.1 ～ 263.5	0.001 ～ 0.500	0.001 ～ 2.000	0.01 ～ 18.00	0.1 ～ 131.8	0.001 ～ 0.333	0.001 ～ 1.333	0.01 ～ 12.00	0.1 ～ 87.84	0.001 ～ 0.200	0.001 ～ 0.800	0.001 ～ 7.200	0.001 ～ 52.70
分辨率 *1	0.001	0.001	0.01	0.1	0.001	0.001	0.01	0.1	0.001	0.001	0.01	0.01	0.001	0.001	0.01	0.01

Vrtg：额定输出电压、Irtg：额定输出电流、Rint : 内部电阻值
0 ＜ Rint(min)≦ Rint(max)
L 类型，ML 类型：Rint（max）＝ Vrtg/ Irtg
MH 类型，H 类型：Rint（max）＝ Vrtg/ Irtg x 3/ 4
只在恒电压（CV）动作时，可以进行内部电阻可变功能的设定。
*1. 使用 FINE 时的设定分辨率
并列运转时的内部电阻设定值的 Max 值等于单独运转时的 Rint (max)除以并列运转台数得出的值。分辨率等于单独运转时的分辨率除以并列运转台数得出的商的值。

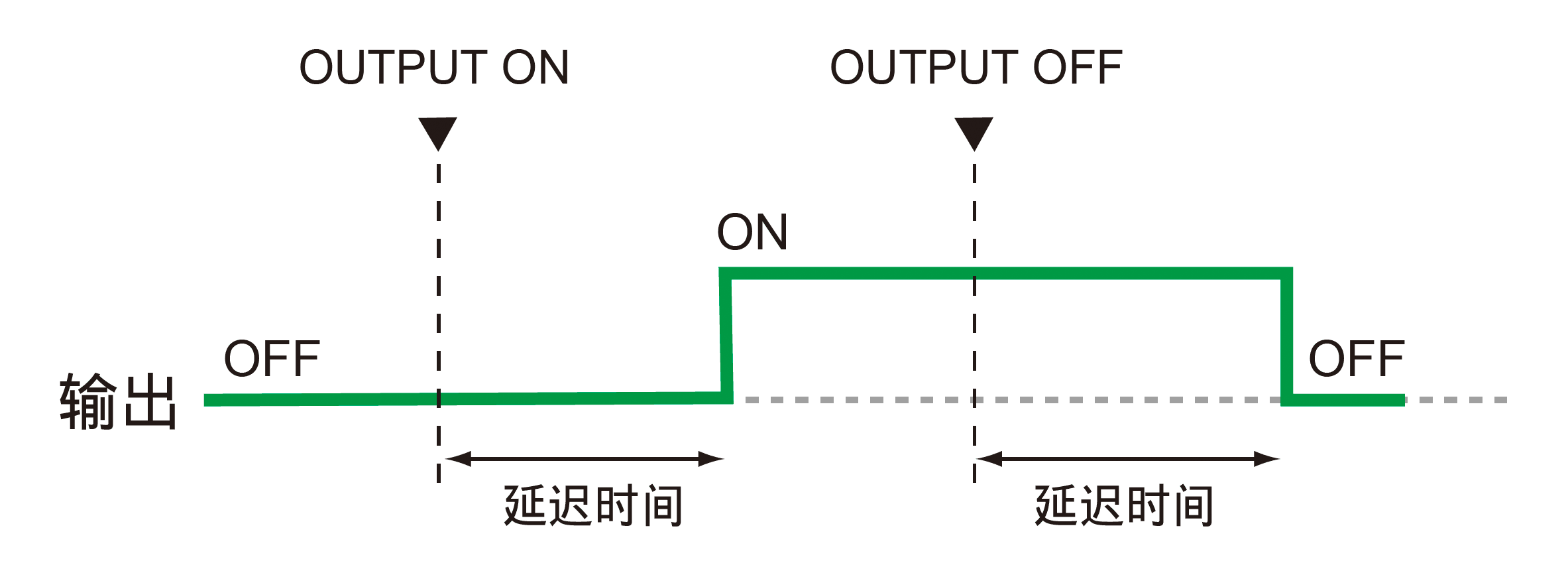

输出 ON/OFF
延迟设定

可以设定从按 OUTPUT 键开始到实际输出为 ON/OFF 为止的延迟时间。设定响应负载特性的时间差，在想要将输出 ON/OFF 时，是一种便捷的功能。

输出 ON/OFF 延迟设定

输出 ON 时的启动状态设定

可以设定输出设为 ON 时优先的输出模式（CC（定电流）优先／ CV（定电压）优先）。防止输出 ON 时的过冲。

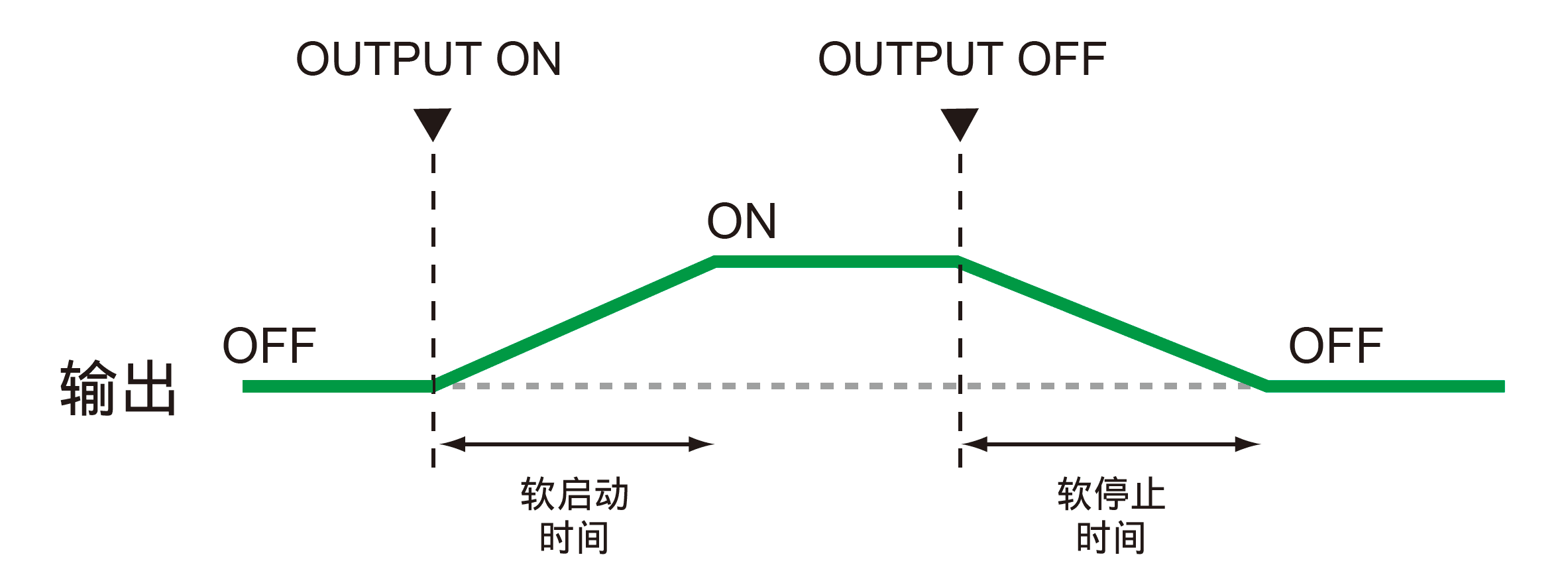

软启动／停止功能

可以设定输出电流的上升／下降时间。在输出电流的急剧上升／下降使负载不能跟随时，防止过电流保护电路误动作时有效。

软启动／停止功能

单一控制并联运行

所谓单控并联运转是，将 1 台机器作为主端机（主机），再将其他相同型号产品作为从端机（副机）进行连接，并通过操作主端机控制所连接的整个系统的功能。可以通过单控并联运转扩大输出电流（Max 输出电流：单机的额定输出电流 × 并联台数）。Max 并联台数为包括主端机 400W 型号、800W 型号为 3 台，1200W 型号、2000W 型号为 2 台。主端机和从端机之间的输出电压以及输出电流之差在，额定值的大约 5 % 以内。

串联运行

Max 可以串联连接２台。（H 类型除外）供给负载的电压为２台数出电压的合计电压。电压没定的精度为单机的精度。※单控运转不可。

预设内存功能

共可储存 3 组电压、电流、OVP、OCP、及 UVL 的各设定值的预设内存。可在需要时从预设内存中将保存的设定值调出。

系统配置设定的快捷键功能和显示

可以将系统配置设定的项目登录到前面板的键。可以节省从系统配置菜单寻找进行设定的时间，对频繁使用的系统配置项目进行登录可以提供实验的效率。Max 可以登录 3 个。

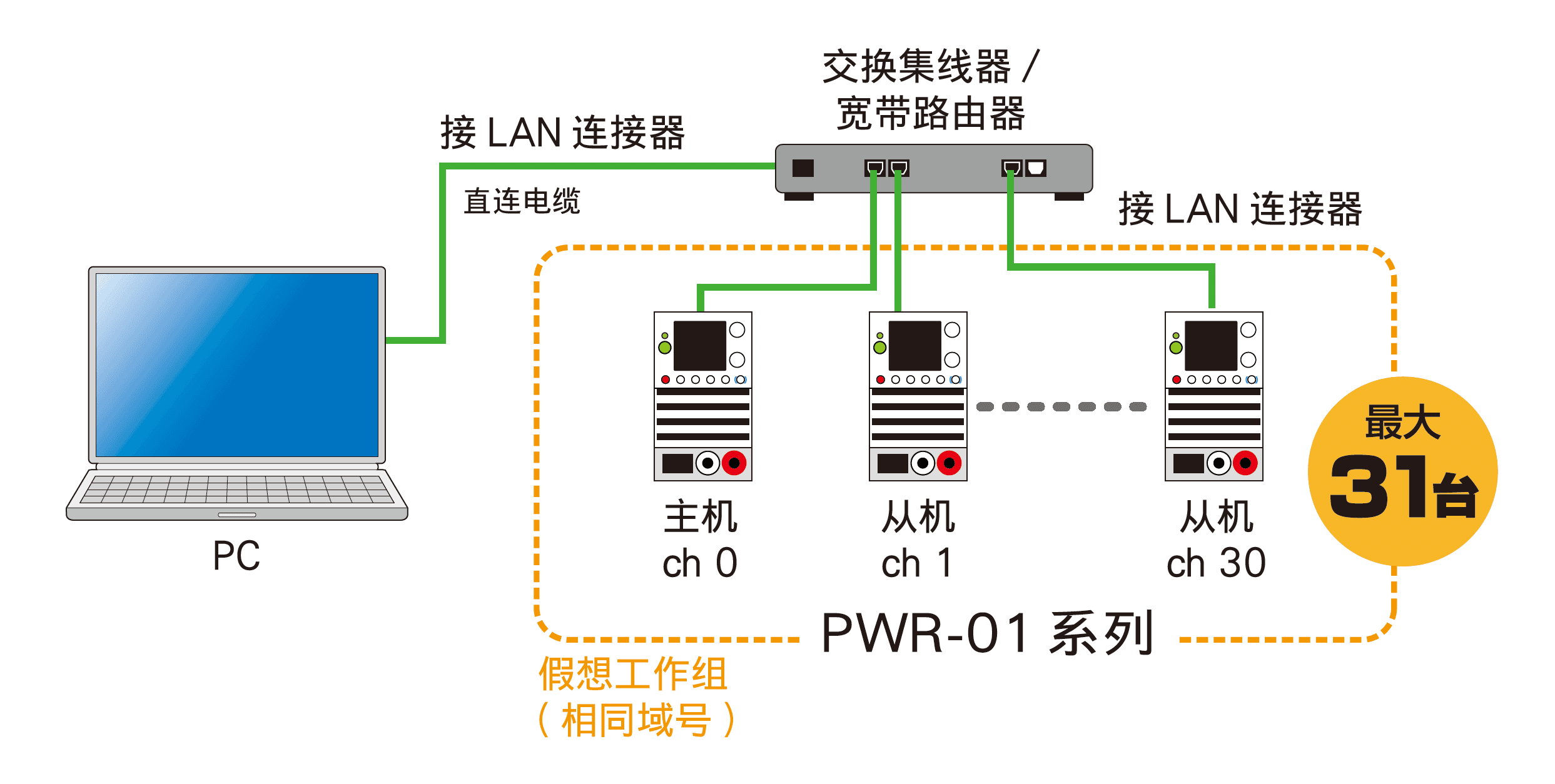

多通道
（VMCB※）

如果使用多通道（VMCB），可以将 1 台电脑和多台 PWR-01 系列（可多达 31 台）进行连接，构筑假想多通道电源系统。对于统一多台 PWR-01 系列的控制时间时以及节省通讯端口的情况有效。*假想多通道总线

多通道

Tough 性能

保证正常工作的周围温度 50°C
*但是，保存温度为-25°C至+60°C。

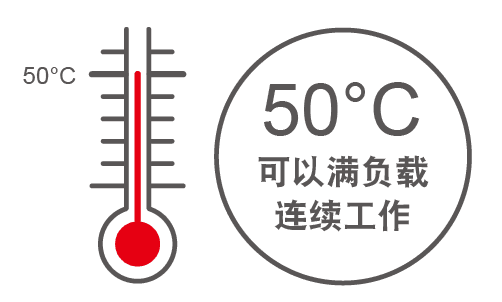

Tough 性能

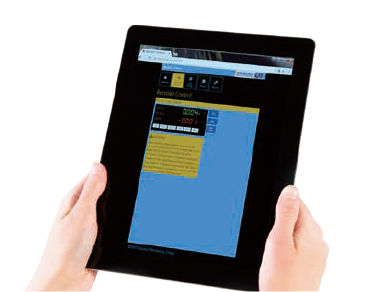

使用嵌入WEB服务器实现轻松访问

可以使用个人电脑、智能手机、平板电脑等的 WEB 浏览器访问嵌入 PWR-01 系列的网络服务器，进行电源控制与监控。

使用嵌入WEB服务器实现轻松访问

３〜４倍比的恒功率型工作

工作领域宽，电压电流设定组合可以实现【3～4倍率】的功率型电源。
例如，额定输出功率为 1200W型号的PWR1201ML，可以实现从 80V-15A 到20V-60A 无缝隙的动作。

３〜４倍比的恒功率型工作

规格

Open in a new window ZOOM

规格	输出			波纹		电源变动		负荷变动		电源输入及其他
型号	CV	CC	额定功率	CV	CC	CV	CC	CV	CC	输入电流	重量
型号	V	A	W	mVrms	mArms	mV	mA	mV	mA	AC（100／200V）A	（约）kg
PWR401L	0〜40	0〜40	400	5	80	±6	±6	±6	±13	5.6／2.8	3
PWR401ML	0〜80	0〜20		5	40	±10	±4	±10	±9
PWR401MH	0〜240	0〜5		20	12	±26	±2.5	±26	±6.0
PWR401H	0〜650	0〜1.85		50	6	±67	±2.2	±67	±5.4
PWR801L	0〜40	0〜80	800	5	160	±6	±10	±6	±21	11.2／5.6	5.5
PWR801ML	0〜80	0〜40		5	80	±10	±6	±10	±13
PWR801MH	0〜240	0〜10		20	24	±26	±3	±26	±7.0
PWR801H	0〜650	0〜3.70		50	12	±67	±2.4	±67	±5.7
PWR1201L	0〜40	0〜120	1200	5	240	±6	±14	±6	±29	16.8／8.4	7.5
PWR1201ML	0〜80	0〜60		5	120	±10	±8	±10	±17
PWR1201MH	0〜240	0〜15		20	36	±26	±3.5	±26	±8.0
PWR1201H	0〜650	0〜5.55		50	18	±67	±2.6	±67	±6.1
PWR2001L	0〜40	0〜200	2000	5	400	±6	±22	±6	±45	28.0／14.0	13
PWR2001ML	0〜80	0〜100		5	200	±10	±12	±10	±25
PWR2001MH	0〜240	0〜25		20	60	±26	±4.5	±26	±10
PWR2001H	0〜650	0〜9.25		50	30	±67	±2.9	±67	±6.9
