双向大功率直流电源
For progressive
PXB Series
electric applications
期待创造出新的双向电源以灵活应对与
先进技术相关的各种要求“X”!
3U 尺寸的机箱中实现了 20kW 的大功率输出。
不仅支持 1500V 的高电压，1 台设备还可应对动力、再生双方向。
可在研究、开发、制造等 各种场景下进行最佳应用!

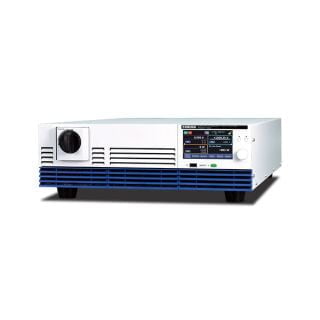

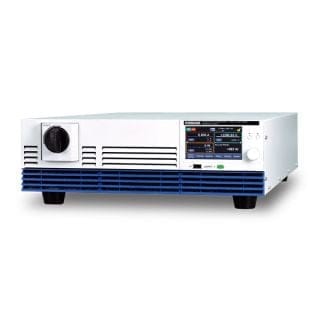

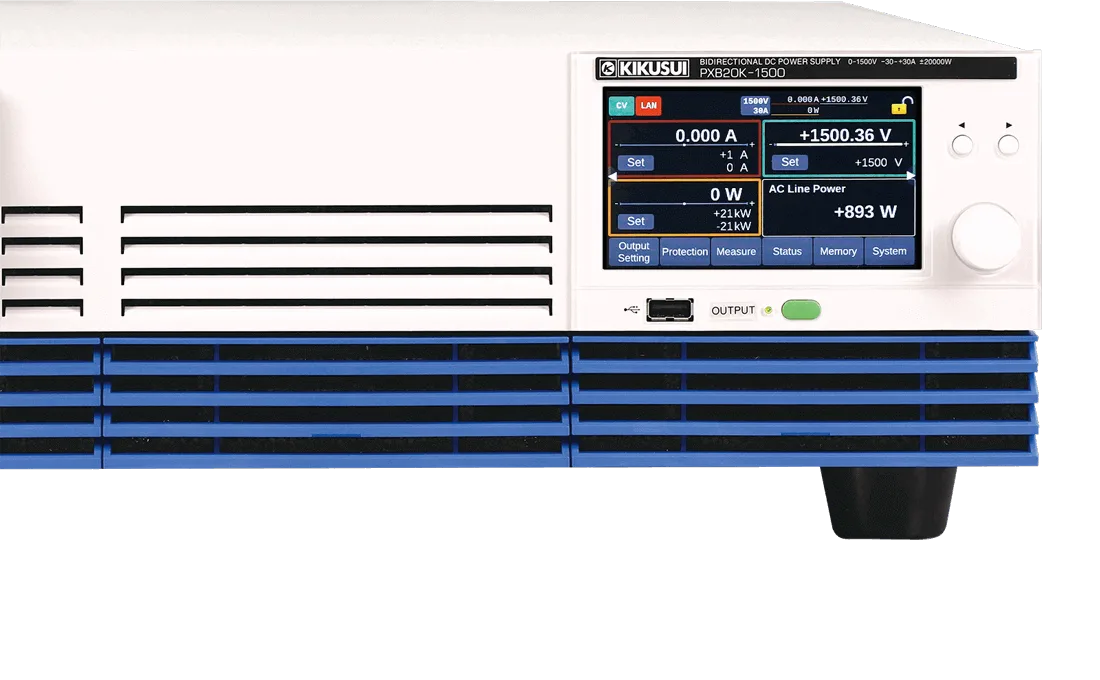

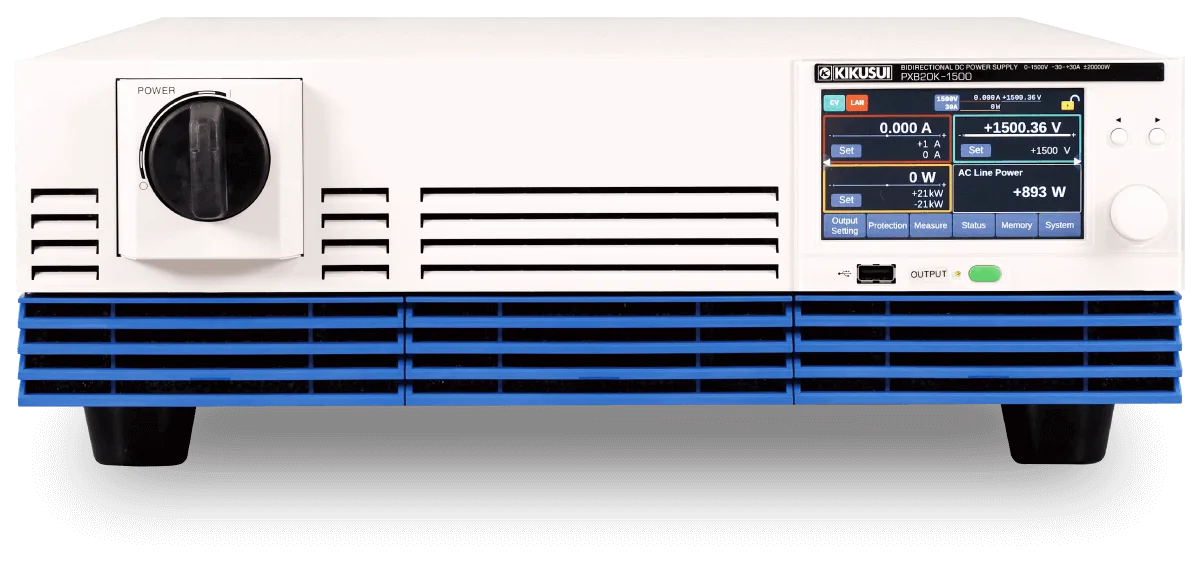

双向大容量直流电源 PXB 系列
3U 尺寸的机箱中实现了 20kW 的大功率输出。不仅支持 1500V 的高电压，1 台设备还可应对动力、再生双方向。
为高功率化的电气和电子设备提供新的电源测试环境。另外，还搭载了丰富的模拟、数字、通信接口，可在研究、开发、制造等各种场景下进行应用! 是支撑先进技术进步的新一代双向直流电源。
高功率密度
高功率和紧凑型
3U 尺寸的机箱中实现了 20kW 的大功率输出。
双向输出
一台设备可应对动力、再生双方向
用于测试应用，如容量越来越大的变频器。
1500V
Max电压：支持 1500V 的高电压。
电源输入的选择
输入电压可从 AC200V(三相)或 400V(三相)中选择。无论输入电压如何，都以最大功率输出。
性能/功能
*点击物品，打开描述。

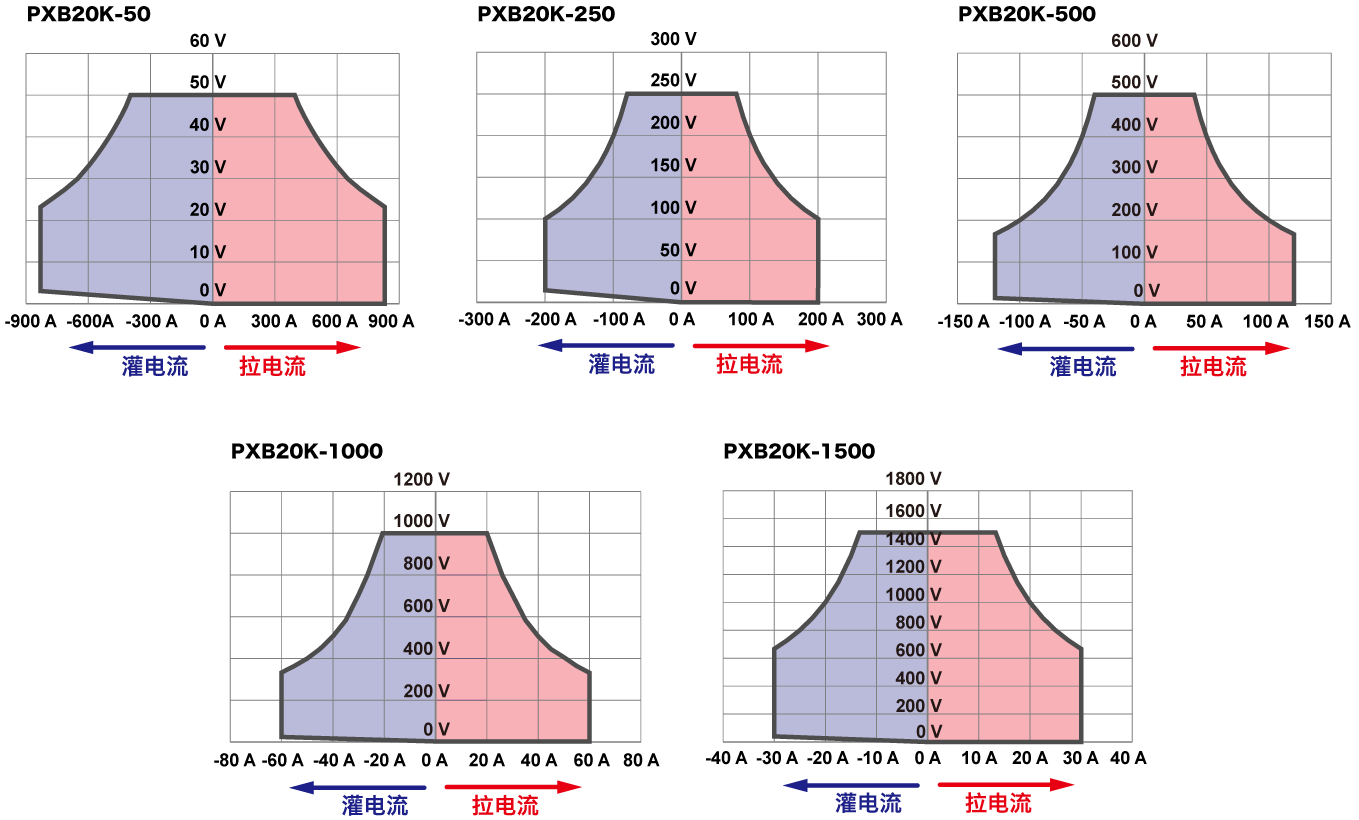

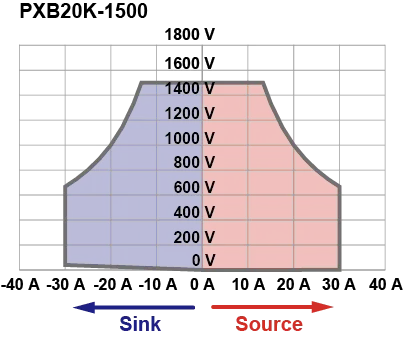

输出功率范围 2 ~ 3 倍的功率型动作
动作区域大、能够组合电压/电流设定的功率型电源。如果连接的 DUT 的电压低于 PXB 系列的电压设定值，电流将从 PXB 系列流向 DUT。如果连接的 DUT 的电压高于 PXB 系列的电压设定值，电流将从 DUT 流向 PXB 系列。
上升沿/下降沿时间实现高速
实现了 10ms 的上升沿/下降沿时间，速度相当于传统开关电源的数十倍。因此，可以进行一般直流电源无法应对的高速电源变动试验。
对容量性负载具有很高的动作稳定性
即使在连接了包含大容量成分的负载的情况下，也不会发生振荡和过冲，可高度稳定地工作。
而且，根据所连接负载的特性，可以改变通过速率和响应，因此可以抑制振荡和过冲。

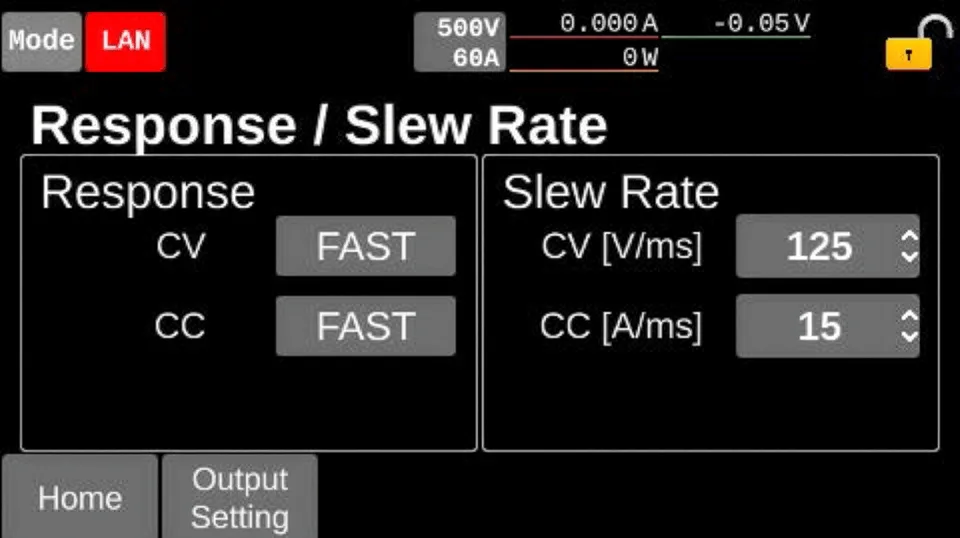

可根据目的、用途优化、选择的响应速度
根据测试条件和负载规格的不同，电源设备所需的响应速度也不同。PXB 系列可以根据用途任意改变电源的响应速度。
Max 可 25 台 、500kW 并联运行 ※
包括主机在内，Max 可以并联连接 25 台 (500kW)。连接为单控并联运行，主机的面板可以控制和显示整个系统。因为具有自动识别功能，所以没有繁琐的设定，可以构建大容量系统。
※ 输入额定电压不同的机型之间也可以并联运行。 ★希望 10 台以上并联运行的客户请咨询我们。
*点击物品，打开描述。
序列机能
可以连续执行预先设定的动作。程序共有 30 个，步数全部程序合计 Max 可以制作 10，000 个。另外，主机存储器中保存的程序可以从前面板写入到 USB 存储器中。
脉冲功能/信号功能
可以设定反复执行 2 值设定的“脉冲”动作，以及使电流呈正弦波状变化的“正弦”动作。
回馈功能(实验室内)可为碳中和做出贡献
当逆变器或电池等向主机再生电力时，将其负载电力转换为可再利用的电力，并再生为 AC LINE。因此，可以抑制散热量，为节能做出贡献。
★回馈效率可达 90% 以上(额定负载时)
※ PXB 系列是以实验室内再生为前提设计的。请在实验室内电力大于再生电力的环境下使用。
电源输入的选择
无论输入电压如何，都可以以额定功率完全输出。可以选择三相 3 线 200 V 机型或 400 V 机型。任何一种输入电压都没有输出限制。

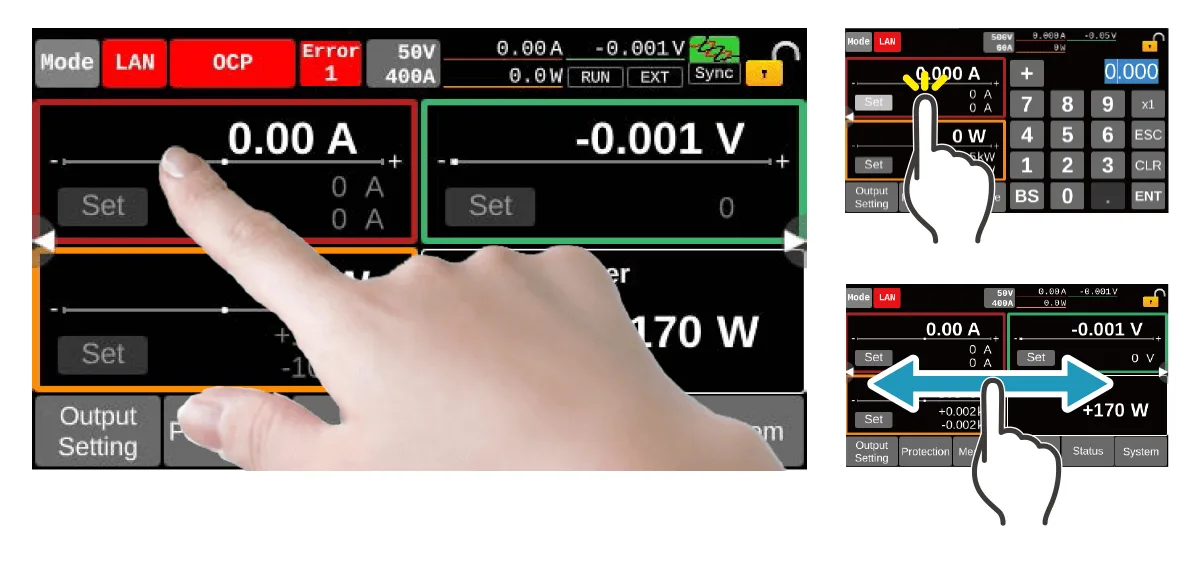

搭载触摸屏显示器
通过用手指点击或滑动显示屏， 可以选择画面上显示的项目，也可以设定数值。 因为显示器是压敏式的，所以即使戴着手套也可以操作。
输出功率范围 2 ~ 3 倍的功率型动作
动作区域大、能够组合电压/电流设定的功率型电源。如果连接的 DUT 的电压低于 PXB 系列的电压设定值，电流将从 PXB 系列流向 DUT。如果连接的 DUT 的电压高于 PXB 系列的电压设定值，电流将从 DUT 流向 PXB 系列。
上升沿/下降沿时间实现高速
实现了 10ms 的上升沿/下降沿时间，速度相当于传统开关电源的数十倍。因此，可以进行一般直流电源无法应对的高速电源变动试验。
对容量性负载具有很高的动作稳定性
即使在连接了包含大容量成分的负载的情况下，也不会发生振荡和过冲，可高度稳定地工作。
而且，根据所连接负载的特性，可以改变通过速率和响应，因此可以抑制振荡和过冲。
可根据目的、用途优化、选择的响应速度
根据测试条件和负载规格的不同，电源设备所需的响应速度也不同。PXB 系列可以根据用途任意改变电源的响应速度。
Max 可 25 台 、500kW 并联运行 ※
包括主机在内，Max 可以并联连接 25 台 (500kW)。连接为单控并联运行，主机的面板可以控制和显示整个系统。因为具有自动识别功能，所以没有繁琐的设定，可以构建大容量系统。
※ 输入额定电压不同的机型之间也可以并联运行。 ★希望 10 台以上并联运行的客户请咨询我们。
序列机能
可以连续执行预先设定的动作。程序共有 30 个，步数全部程序合计 Max 可以制作 10，000 个。另外，主机存储器中保存的程序可以从前面板写入到 USB 存储器中。
脉冲功能/信号功能
可以设定反复执行 2 值设定的“脉冲”动作，以及使电流呈正弦波状变化的“正弦”动作。
回馈功能(实验室内)可为碳中和做出贡献
当逆变器或电池等向主机再生电力时，将其负载电力转换为可再利用的电力，并再生为 AC LINE。因此，可以抑制散热量，为节能做出贡献。
★回馈效率可达 90% 以上(额定负载时)
※ PXB 系列是以实验室内再生为前提设计的。请在实验室内电力大于再生电力的环境下使用。
电源输入的选择
无论输入电压如何，都可以以额定功率完全输出。可以选择三相 3 线 200 V 机型或 400 V 机型。任何一种输入电压都没有输出限制。
触摸屏显示器
通过用手指点击或滑动显示屏， 可以选择画面上显示的项目，也可以设定数值。 因为显示器是压敏式的，所以即使戴着手套也可以操作。
SEAM 模式
搭载了不变更电压值即可使电流双向流动的 SEAM 模式。适于对蓄电池进行充电和放电。能够抑制在充放电转变后切换动作模式时容易发生的电流的过冲和下冲。
可变内阻功能
在恒压动作状态下，以设定的电阻值为基准，使输出电压值随输出电流值而变化的功能。可以简易地模拟二次电池、连接线束等的内部电阻。
Open in a new windowZOOM
| 设定范围 | PXB20K-50 | 0Ω〜63mΩ |
|---|---|---|
| PXB20K-250 | 0Ω〜1575mΩ | |
| PXB20K-500 | 0Ω〜5250mΩ | |
| PXB20K-1000 | 0Ω〜21000mΩ | |
| PXB20K-1500 | 0Ω〜63000mΩ |

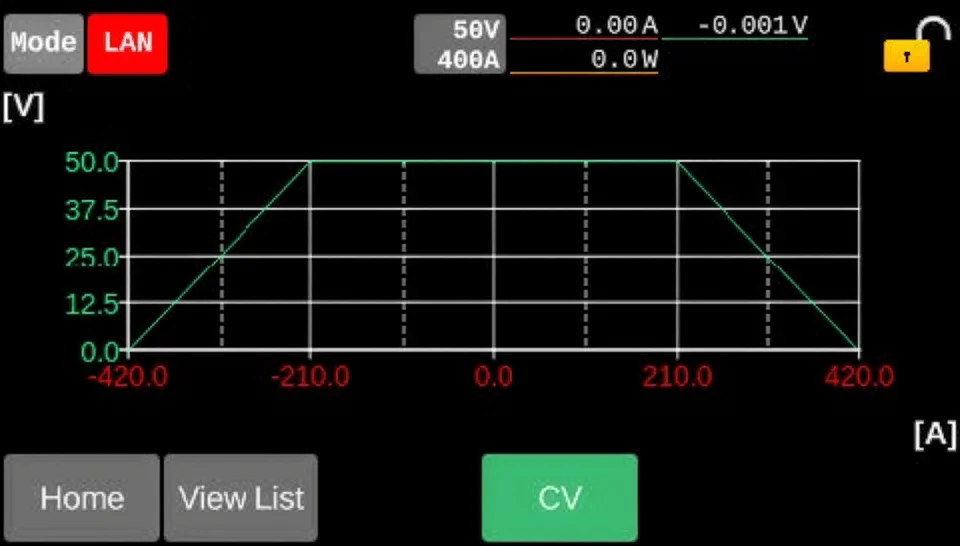

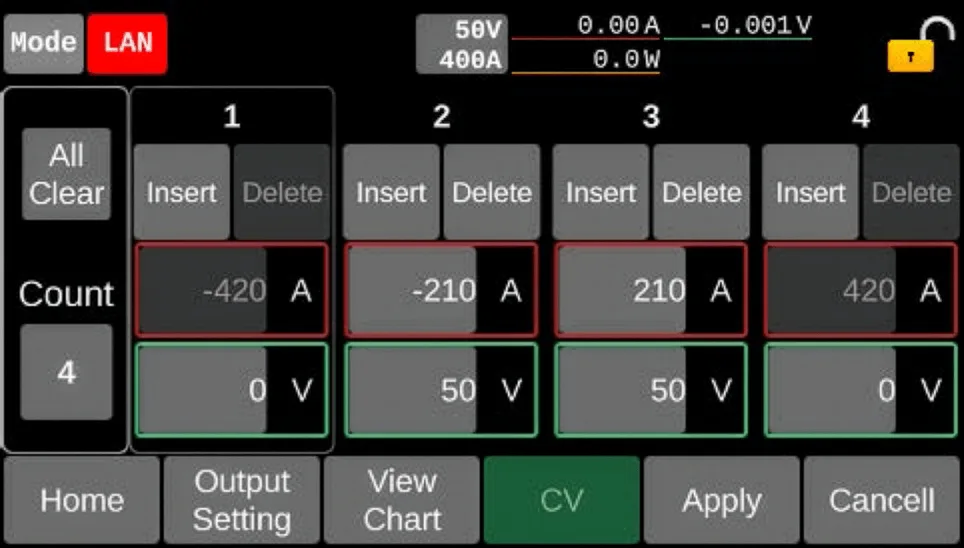

I-V 特性功能
通过在 I-V 特性上注册多个任意点，可以为每种 CC 和 CV 工作模式设置任意的 I-V 特性。 由于可以注册 3 到 100 个任意点，因此可以模拟充电电池等的 I-V 特性。
高温下也放心、可靠的坚韧性能
动作温度为 0°C〜 50°C的坚韧性能。由于装置的组装等，即使在环境 温度严苛的环境下也能充分发挥性能。
【注意】PXB20K-50和PXB20K-250的动作温度为0℃～+40℃。
放心的保护功能
- OVP(过电压保护)
- UVP(低电压保护)
- WDOG(通信异常保护)
- OPP(过功率保护)
- OCP(过电流保护)
- EXT LOW(外部输入报警检测)
优先动作模式
输出开启时，可以设定以恒压 (CV)、恒流 (CC)、恒功率 (CP) 的任意一种动作模式输出。在连接电池和电源等的情况下，设为 CC 模式优先可以防止过冲。
外部控制功能
通过后面板的 EXT CONT 连接器，可以从外部设备控制 PXB 系列。通用数字输入端子和通用数字输出端子可以分配任意的功能，因此很容易构建与其他测量设备组合的系统。
数字输入输出标准支持 NPN / PNP 两种类型的 PLC。因为模拟输入输出标准与输出端子绝缘，所以通过 PLC 安全地进行模拟控制。
Open in a new windowZOOM
| 端子号 | 方式 | I/O | 名称 | 内容 |
|---|---|---|---|---|
| 1 | 数字 | O | OUT Ch.1 | 通用输出端子 |
| 2 | 数字 | O | OUT Ch.2 | 通用输出端子 |
| 3 | 数字 | O | OUT Ch.3 | 通用输出端子 |
| 4 | – | – | DO COM | 数字输出的COM |
| 5 | – | – | DI COM | 数字输入的COM |
| 6 | 数字 | I | IN Ch.1 | 通用输入端子 |
| 7 | 数字 | I | IN Ch.2 | 通用输入端子 |
| 8 | 数字 | I | IN Ch.3 | 通用输入端子 |
| 9 | – | O | +12V OUT | 可用于数字输入的12 V基准电压 |
| 10 | – | – | – | 未使用 |
| 11 | – | – | A COM | 模拟信号的COM |
| 12 | 模拟 | O | VMON | 电压监测 |
| 13 | 模拟 | O | IMON | 电流监测 |
| 14 | 数字 | O | OUT Ch.4 | 通用输出端子 |
| 15 | 数字 | O | OUT Ch.5 | 通用输出端子 |
| 16 | 数字 | O | OUT Ch.6 | 通用输出端子 |
| 17 | – | – | DO COM | 数字输出的COM |
| 18 | – | – | DI COM | 数字输入的COM |
| 19 | 数字 | I | IN Ch.4 | 通用输入端子 |
| 20 | 数字 | I | IN Ch.5 | 通用输入端子 |
| 21 | 数字 | I | H ALARM IN | 发生HIGH报警的EXT HIGH |
| 22 | – | – | 12V COM | 12 V基准电压的COM |
| 23 | – | – | A COM | 模拟信号的COM |
| 24 | 模拟 | I | EXT CV | 恒压模式时的电压控制 |
| 25 | 模拟 | I | EXT CC/CP | 恒流／恒功率模式时的电流控制 |
Open in a new windowZOOM
| 方式 | 功能 |
|---|---|
| 模拟输入 | 电压值、电流值设定 |
| 模拟输出 | 电压值、电流值监控 |
| 通用绝缘数字输入 (ch.1 ～ ch.5) *光电耦合器绝缘输入（同时支持灌电流／拉电流） |
|
| 数字输入(Ch.6) | HIGH 报警的发生（固定） |
| 通用绝缘数字输出 (ch.1 ～ ch.6)*半导体继电器输出 |
|
通用绝缘数字输入端子为 Ch.1 〜 Ch.5。可以从右边的项目中选择任意的设定值。

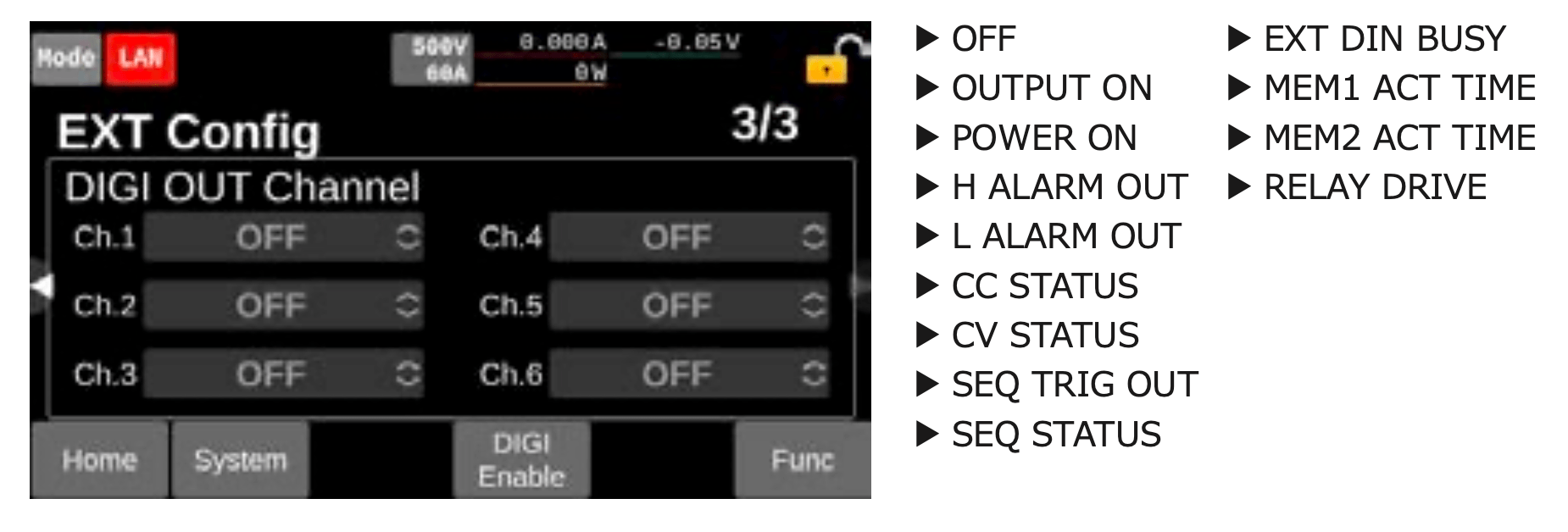

通用绝缘数字输出端子为 Ch.1 〜 Ch.6。[A] 25.000 可以从右边的项目中选择任意的设定值。
面板描述
应用
逆变器、电机的评价试验
双向 DC / DC 转换器的老化试验
规格
输出额定
Open in a new windowZOOM
| 项目 | PXB20K-50 | PXB20K-250 | PXB20K-500 | PXB20K-1000 | PXB20K-1500 |
|---|---|---|---|---|---|
| 额定功率 | ±20000 W | ±20000 W | ±20000 W | ±20000 W | ±20000 W |
| 额定电压(拉电流)*1 | 0 V〜50 V | 0 V〜250 V | 0 V〜500 V | 0 V〜1000 V | 0 V〜1500 V |
| 动作电压(灌电流) *2 | 3 V〜50 V | 15 V〜250 V | 10 V〜500 V | 20 V〜1000 V | 30 V〜1500 V |
| 额定电流 *1 | ±800 A | ±200 A | ±120 A | ±60 A | ±30 A |
*1. 受 Max 输出功率限制。 *2. 可流通额定电流的动作电压
输出电压
Open in a new windowZOOM
| 项目 | PXB20K-50 | PXB20K-250 | PXB20K-500 | PXB20K-1000 | PXB20K-1500 | ||
|---|---|---|---|---|---|---|---|
| Max 可设定电压 | 52.5 V | 262.5 V | 525 V | 1050 V | 1575 V | ||
| 设定精度 | ±(0.2 % of setting + 0.1 % of rating) | ||||||
| 设定分辨率 | 0.005 V | 0.02 V | 0.05 V | 0.1 V | 0.1 V | ||
| 电源变动 *1 | ±10 mV | ±50 mV | ±100 mV | ±200 mV | ±300 mV | ||
| 负荷变动 *2 | ±40 mV | ±125 mV | ±250 mV | ±500 mV | ±750 mV | ||
| 遥控感测 Max 补偿电压(往复) | 10 % of rating | ||||||
| 内部抵抗設定上限値 | 63 mΩ | 1575 mΩ | 5250 mΩ | 21000 mΩ | 63000 mΩ | ||
| 内部电阻设定分辨率 | 1 mΩ | 1 mΩ | 1 mΩ | 2 mΩ | 5 mΩ | ||
| 响应切换 | FAST、SLOW | ||||||
| 通过速率切换 (TYP) | 12.5 V/ms以上*3 | 62.5 V/ms以上*3 | 125 V/ms以上*3 | 250 V/ms以上*3 | 375 V/ms以上*3 | ||
| 12.5 V/ms | 62.5 V/ms | 125 V/ms | 250 V/ms | 375 V/ms | |||
| 1.25 V/ms | 6.25 V/ms | 12.5 V/ms | 25.0 V/ms | 37.5 V/ms | |||
| 0.125 V/ms | 0.625 V/ms | 1.25 V/ms | 2.50 V/ms | 3.75 V/ms | |||
| 0.0125 V/ms | 0.0625 V/ms | 0.125 V/ms | 0.250 V/ms | 0.375 V/ms | |||
| 仅拉电流 *4 | 过渡响应 *5 | 8 ms 以下 | 8 ms 以下 | 8 ms 以下 | 10 ms 以下 | 10 ms 以下 | |
| 脉动噪声 *6 | p-p*7 | 250 mV | 375 mV | 1000 mV | 1500 mV | 2500 mV | |
| rms*8 | 30 mV | 125 mV | 250 mV | 500 mV | 750 mV | ||
| 上升沿时间 *9 | 全负载 *10 | 10 ms | |||||
| 无负载 | 10 ms | ||||||
| 下降沿时间 *11 | 全负载 *10 | 10 ms | |||||
| 无负载 | 10 ms | ||||||
*1. 200Vac 输入时为 180Vac 〜 252Vac、400Vac 输入时为 342Vac 〜 504 Vac。一定负载下。 *2. 额定输出电压下使负载从无负载变化到全负载(额定输出功率/额定输出电压)时的变化量。在感测点进行测量。 *3. 显示屏将显示 MAX。 *4. CV 模式的响应设置为“FAST”时。 *5. 输出电压恢复至额定输出电压 ±(0.1%+10mV) 以内的时间。负载电流的变动值为设定的输出电压下 Max 电流的 50% 〜 100%。 *6. 额定输出电流时。使用 JEITA RC-9131C 探测器，使用 100 :1 探测器测得的值。 *7. 测试频率范围 10Hz 〜 20MHz *8. 测试频率范围 10Hz 〜 1MHz *9. 适用于从额定输出电压的 10% 到 90% 的变化。 *10. 使用纯电阻时 *11. 适用于从额定输出电压的 90% 到 10% 的变化。
输出电流
Open in a new windowZOOM
| 项目 | PXB20K-50 | PXB20K-250 | PXB20K-500 | PXB20K-1000 | PXB20K-1500 |
|---|---|---|---|---|---|
| 可设定的 Max 拉电流 *1 | +840 A | +210 A | +126 A | +63 A | +31.5 A |
| 可设定的 Max 灌电流 *1 | -840 A | -210 A | -126 A | -63 A | -31.5 A |
| 无缝设定电流范围 *1 | -840 A〜+840 A | -210 A〜+210 A | -126 A〜+126 A | -63 A〜+63 A | -31.5 A〜+31.5 A |
| 设定精度 | ±（0.75 % of rating） | ||||
| 设定分辨率 | 0.1 A | 0.02 A | 0.01 A | 0.005 A | 0.002 A |
| 电源变动 | ±1600 mA | ±400 mA | ±240 mA | ±120 mA | ±60 mA |
| 负荷变动 | ±1600 mA | ±400 mA | ±240 mA | ±120 mA | ±60 mA |
| 上升沿时间（短路）(TYP) *2 | 5 ms | ||||
| 下降沿时间（短路）(TYP) *3 | 5 ms | ||||
| 充放电切换时间 (TYP) | 10 ms | ||||
| 响应切换 | FAST, SLOW | ||||
| 通过速率切换(TYP) *4 | 200 A/ms以上 *3 | 50 A/ms以上 *3 | 30 A/ms以上 *3 | 15 A/ms以上 *3 | 7.5 A/ms以上 *3 |
| 200 A/ms | 50 A/ms | 30 A/ms | 15 A/ms | 7.5 A/ms | |
| 20 A/ms | 5 A/ms | 3 A/ms | 1.5 A/ms | 0.75 A/ms | |
| 2 A/ms | 0.5 A/ms | 0.3 A/ms | 0.15 A/ms | 0.075 A/ms | |
| 0.2 A/ms | 0.05 A/ms | 0.03 A/ms | 0.015 A/ms | 0.0075 A/ms | |
*1. 在并联运行期间，这将是该值乘以配置中的单元数量。 *2. CC 模式的响应设置为FAST 时。适用于从额定输出电流的10% 到90% 的变化。 *3. CC 模式的响应设置为FAST 时。适用于从额定输出电流的90% 到10% 的变化。 *4. 显示屏将显示 MAX。
输出功率
Open in a new windowZOOM
| 项目 | 全部机型通用 |
|---|---|
| 可设定的 Max 拉电流功率 | +21000 W |
| 可设定的 Max 灌电流功率 | -21000 W |
| 无缝设定功率范围 | -21000 W〜+21000 W |
| 设定精度 *1 | ±（0.5 % of power rating + 0.5 % of current rating × Vout） |
| 设定分辨率 | 2 W |
*1 从额定功率的 5% 以上开始保证。额定功率的 5% 以下作为 TYP 值保证。
200V三相3线输入
Open in a new windowZOOM
| 项目 | 全部机型通用 |
|---|---|
| 公称输入额定值 | 200 Vac〜240 Vac, 50 Hz〜60 Hz |
| 输入电压范围 | 180 Vac〜252 Vac |
| 输入频率范围 | 47 Hz〜63 Hz |
| 输入电流（Max 值）*1 | 80A(180V) |
| 输入功率（Max 值）*1 | 24 kVA |
| 冲击电流（TYP）*2 | 90 A |
| 功率因数（TYP）*1 | 0.96 |
| 输出保持时间 | 10 ms以上 |
*1. 额定输出电流下额定输出功率时。 *2. POWER 开关开启时的峰值电流 Max 值。（输入滤波器的电容中的浪涌电流除外）
400V三相3线输入
Open in a new windowZOOM
| 项目 | 全部机型通用 |
|---|---|
| 公称输入额定值 | 380Vac ～ 480Vac, 50Hz ～ 60Hz |
| 输入电压范围 | 342 Vac〜504 Vac |
| 输入频率范围 | 47 Hz〜63 Hz |
| 输入电流（Max 值）*1 | 40A(342V) |
| 输入功率（Max 值）*1 | 24 kVA |
| 冲击电流（TYP）*2 | 70 A |
| 功率因数（TYP）*1 | 0.96 |
| 输出保持时间 | 10 ms以上 |
*1. 额定输出电流下额定输出功率时。 *2. POWER 开关开启时的峰值电流 Max 值。（输入滤波器的电容中的浪涌电流除外）
显示
Open in a new windowZOOM
| 项目 | PXB20K-50 | PXB20K-250 | PXB20K-500 | PXB20K-1000 | PXB20K-1500 | |
|---|---|---|---|---|---|---|
| 电压表 | Max 显示值 | ±60.000 V | ±300.00 V | ±600.00 V | ±1200.00 V | ±1800.00 V |
| 显示精度 | ±（0.1 % of reading + 0.2 % of rating） | |||||
| 电流计 | Max 显示电流 | ±1120.000 A | ±336.000 A | ±168.000 A | ±84.000 A | ±42.000 A |
| 显示精度 | ±（0.75 % of rating） | |||||
| 功率计 | Max 显示功率 *1 | ±24.000 kW | ||||
| 显示精度 | 显示电压计和电流计的累计值 | |||||
| 动作显示 | 输出ON ／ OFF | 前面板上的OUTPUT LED 亮绿色灯 | ||||
| 动作模式 | 显示器左上部显示以下内容 | |||||
| CV 模式时： CV 图标 | ||||||
| CC 模式时： CC 图标 | ||||||
| CP 模式时： CP 图标 | ||||||
| 远程（LAN） | 显示器左上部显示以下内容 | |||||
| 未连接：红色LAN 图标 | ||||||
| 正在准备连接：橙色LAN 图标 | ||||||
| 已连接：绿色LAN 图标 | ||||||
| 报警 | 在显示器上显示已启动保护功能的内容 | |||||
| SCPI 错误 | 在显示器上显示当前发生的错误 | |||||
| POWER OFF | 显示残留电荷警告、 显示器熄灭后重新启动 | |||||
| 键锁定 | 按键锁定状态显示在显示器的右上方 | |||||
| 感测 | 感测有效时，在显示器右上方显示感测图标 | |||||
| 并联运行时 | 在从机上显示从机的状态 | |||||
| 外部控制 | 数字输入输出有效时，在显示器右上方显示EXT 图标 | |||||
*1 小于10kW 时，单位为W。
保护功能 LOW报警
Open in a new windowZOOM
| 项目 | PXB20K-50 | PXB20K-250 | PXB20K-500 | PXB20K-1000 | PXB20K-1500 | |
|---|---|---|---|---|---|---|
| OVP（过电压保护） | 保护动作 | 输出OFF、显示器上显示“OVP”。从机上显示“SLV OVP”。 | ||||
| 设定范围 | 5 V〜 55 V | 25 V〜 275 V | 50 V〜 550 V | 100 V〜 1100 V | 150 V〜1650 V | |
| 设定精度 | ±（0.1 % of setting + 0.2 % of rating） | |||||
| 设定分辨率 | 0.005 V | 0.02 V | 0.05 V | 0.1 V | 0.1 V | |
| OCP（过电流保护） | 保护动作 | 输出OFF、显示器上显示“OCP”。从机上显示“SLV OCP” | ||||
| 设定范围（拉电流） *1 | 80 A〜880 A | 20 A〜220 A | 12 A〜132 A | 6 A〜66 A | 3 A〜33 A | |
| 设定范围（灌电流） *1 | -80 A〜-880 A | -20 A〜-220 A | -12 A〜-132 A | -6 A〜-66 A | -3 A〜-33 A | |
| 设定精度 | ±（0.75 % of rating） | |||||
| 设定分辨率 | 0.1 A | 0.02 A | 0.01 A | 0.005 A | 0.002 A | |
| OPP（过功率保护） | 保护动作 | 输出OFF、显示器上显示“OPP”。从机上显示“SLV OPP” | ||||
| 设定范围（拉电流） *1 | 2 kW〜24 kW | |||||
| 设定范围（灌电流） *1 | -2 kW〜-24 kW | |||||
| 设定精度 | ±（1.0 % of power rating +1.0 % of current rating × Vout） | |||||
| 设定分辨率 | 2 W | |||||
| UVP（低电压保护） | 保护动作 | 输出OFF、显示器上显示“UVP”。从机上显示“SLV UVP”。 | ||||
| 设定范围 | 0 V〜 50 V | 0 V〜 250 V | 0 V〜 500 V | 0 V〜 1000 V | 0 V〜1500 V | |
| 可选择 | Enable／Disable | |||||
| 设定精度 | ±（0.1 % of setting + 0.2 % of rating） | |||||
| 设定分辨率 | 0.005 V | 0.02 V | 0.05 V | 0.1 V | 0.1 V | |
| Watchdog Alarm（通信异常保护） | 保护动作 | 输出OFF、显示器上显示“WDOG” | ||||
| 设定范围 | 1 s〜3600 s | |||||
| 可选择 | Enable／Disable | |||||
| External Alarm LOW Level（外部输入报警检测） | 保护动作 | 输出OFF、显示器上显示“EXT LOW”。 | ||||
*解除报警不需要重新启动的报警。 *1. 在并联运行期间，这将是该值乘以配置中的单元数量。
保护功能 HIGH报警
Open in a new windowZOOM
| 项目 | 全部机型通用 | |
|---|---|---|
| Reverse Alarm（反接检测保护） | 保护动作 | 输出OFF、显示器上显示“REVE” |
| OHP（过热保护） | 保护动作 | 输出OFF、显示器上显示“OHP”。从机上显示“SLV OHP”。 |
| Line OVP（系统过电压保护） | 保护动作 | 输出OFF、显示器上显示“LOVP”。从机上显示“SLV LOVP”。 |
| 设定范围 | 输入电压额定200Vac 机型：200V ～ 258V 输入电压额定400Vac 机型：380V ～ 516V | |
| Line UVP（系统低电压保护） | 保护动作 | 输出OFF、显示器上显示“LUVP”。从机上显示“SLV LUVP”。 |
| 设定范围 | 输入电压额定200Vac 机型：175V 以下 输入电压额定400Vac 机型：333V 以下 | |
| Line Frequency Error（系统频率异常保护） | 保护动作 | 输出OFF、显示器上显示“FREQ”。从机上显示“SLV FREQ” |
| 检测值 | 42Hz／68Hz | |
| External Alarm HIGH Level（外部输入报警检测） | 保护动作 | 输出OFF、显示器上显示“EXT HIGH” |
| SENS Alarm（传感误连接检测） | 保护动作 | 输出OFF、显示器上显示“SENS” |
| 设定值 | Enable／Disable | |
| Parallel Communication Error（并联运行通信异常检测） | 保护动作 | 输出OFF、显示器上显示“PARA COM”。 |
| Para Other Slave Alarm（并联运行 发生Slave 异常） | 保护动作 | 输出OFF、显示器上显示“SLV OTHR”。 |
| Incorrect Slave Alarm（连接非对象设备） | 保护动作 | 输出OFF、显示器上显示“SLV INC”。 |
| Too many connections（并联连接过剩） | 保护动作 | 输出OFF、显示器上显示“TOO MANY” |
| Hardware ERR *1 （硬件错误） | 保护动作 | 输出OFF、显示器上显示“ERRH”。从机上显示“SLV ERRH” |
| Software ERR *2 （软件错误） | 保护动作 | 输出OFF、显示器上显示“ERRS”。从机上显示“SLV ERRS”。 |
*解除报警不需要重新启动的报警。 *1. 检测到与硬件相关的异常，在内部单元紧急停止的情况下发生。 *2. 检测到与软件相关的异常，在内部单元紧急停止的情况下发生。
外部模拟输入输出
Open in a new windowZOOM
| 项目 | 全部机型通用 | ||
|---|---|---|---|
| 输入部 | 输入点数 | 2点 | |
| 外部输出电压控制 (CV) | 设定范围 | 额定输出电压的0% ～ +100% | |
| 输入电压范围 | 0V ～ +5V 或0V ～ +10V（可选择） | ||
| 精度 | ±（1 % of rating） | ||
| 外部电流控制(CC) 外部功率控制(CP) *1 | 设定范围 | 额定电流、额定功率的-100% ～ +100% | |
| 输入电压范围 | -5V ～ +5V 或-10V ～ +10V（可选择） | ||
| 精度 | ±（1 % of rating） | ||
| 输出部 | 输出点数 | 2点 | |
| 电压监视器（VMON） | 监控范围 | 额定输出电压的0% ～ +100% | |
| 输出电压范围 | 0V ～ +5V 或0V ～ +10V（可选择） | ||
| 精度 | 1 % of rating | ||
| 电流监视器（IMON） | 监控范围 | 额定输出电流的-100% ～ +100% | |
| 输出电压范围 | -5V ～ +5V 或-10V ～ +10V（可选择） | ||
| 精度 | ±（1 % of rating） | ||
*1 可选择电流控制、功率控制的任意一个。
外部数字输入
Open in a new windowZOOM
| 项目 | 全部机型通用 | |
|---|---|---|
| 固定输入点数 | 1 点（可切换极性） | |
| 选择输入点数 | 5 点（可切换极性） | |
| 输入形式 | 光电耦合器绝缘输入（同时支持灌电流／拉电流） | |
| 固定功能 | ALARM IN | HIGH 报警的发生 |
| 选择功能 | OFF | 不使用端子 |
| OUTPUT ON | 使输出ON | |
| OUTPUT OFF | 使输出OFF | |
| OUTPUT CTRL | 使输出ON/OFF | |
| L ALARM IN | LOW 报警的发生 | |
| ALARM CLR | 解除LOW 报警 | |
| SEQ RUN | 时序开始／结束 | |
| SEQ PAUSE | 时序停止／重新开始 | |
| INTEG CTRL | 累计测量的开始／停止 | |
| INTEG RESET | 复位累计测量数据 | |
| ACQUIRE TRIG | 输入测量用触发 | |
| SEQ TRIG IN | 输入时序用触发 | |
| MEM1 RECALL | 调用预设存储器 1 | |
| MEM2 RECALL | 调用预设存储器 2 | |
| 外部电路电源范围 | 12V ～ 24Vdc(±10%) | |
外部数字输出
Open in a new windowZOOM
| 项目 | 全部机型通用 | |
|---|---|---|
| 输出点数 | 6 点（可切换极性） | |
| 输出形式 | 半导体继电器输出 | |
| 选择功能 | OFF | 不使用端子 |
| OUTPUT ON | 输出 ON 时输出信号 | |
| POWER ON | 电源ON 时可输出时输出信号 | |
| H ALARM OUT | 发生 HIGH 报警时输出信号 | |
| L ALARM OUT | 发生 LOW 报警时输出信号 | |
| CC STATUS | 以 CC 模式动作时输出信号 | |
| CV STATUS | 以 CV 模式动作时输出信号 | |
| SEQ TRIG OUT | 输出时序用触发 | |
| SEQ STATUS | 执行时序时输出信号 | |
| EXT DIN BUSY | 数字输入为 BUSY 状态时输出信号 | |
| MEM1 ACT TIME | 预设存储器 1 设定完成后输出信号 | |
| MEM2 ACT TIME | 预设存储器 2 设定完成后输出信号 | |
| RELAY DRIVE | 与DC OUTPUT 端子的输出ON/OFF 联动，输出时间差约100 ms 的信号。只能设置为Ch.6。 | |
通讯接口
Open in a new windowZOOM
| 项目 | 全部机型通用 | |
|---|---|---|
| 通用规格 | 软件协议 | IEEE std. 488.2-1992 |
| 指令语言 | 符合SCPI Specification 1999.0 规格 | |
| RS232C | 硬件 | D-SUB 9 针连接器 波特率：1200 ／ 2400 ／ 4800 ／ 9600 ／ 19200 ／ 38400 ／ 57600 ／ 115200 bps 数据长度： 8bit、停止位： 1bit、奇偶校验位： 无 流量控制： 无／ CTS-RTS |
| 程序信息终结 | 接收时 LF、发送时 LF | |
| USB (设备) | 硬件 | 标准 B 型插座 符合USB2.0， 通信速度 480 Mbps (High Speed) |
| 程序信息终结 | 接收时：LF or EOM、发送时：LF + EOM | |
| 通信速度 | 符合USBTMC-USB488 设备等级规格 | |
| USB（主机） | 硬件 | 标准 A 型插座 符合USB2.0， 通信速度 480 Mbps (High Speed) |
| LAN | 硬件 | IEEE 802.3 100BASE-TX/10BASE-T Ethernet |
| 通信协议 | SCPI-RAW、SCPI-Telnet、HiSLIP、VXI-11 | |
| 程序信息终结 | SSCPI-RAW：接收时 LF、发送时 LF HiSLIP：接收时为LF 或END、发送时为LF + END | |
| 支持标准 | LXI Version 1.5 Specifications 2016 | |
各类功能
Open in a new windowZOOM
| 项目 | 全部机型通用 | ||
|---|---|---|---|
| 同步功能（时钟同步） | 概要 | 使用EXT SYNC 连接器与其他PXB 系列连接后， 当建立内部时钟同步时，显示器上显示SYNC 图标。 | |
| 时序同步 | 使程序开始和步开始同步 | ||
| 测量同步 | 使测量开始同步 | ||
| 输出同步 | 使输出ON/OFF 同步 | ||
| 时序功能 | 动作模式 | CV 模式、CC 模式、CP 模式 | |
| Max 程序数 | 30 | ||
| Max 步数 | 10000 | ||
| 步执行时间 | 1 ms〜3600000 s | ||
| 循环次数 | 1 ～ 100000、或无限 | ||
| 正弦功能 | 动作模式 | CV 模式、CC 模式 | |
| 频率设定范围 | 1 Hz〜1000 Hz | ||
| 频率设定分辨率 | 1 Hz〜10 Hz | 0.2 Hz | |
| 12 Hz〜100 Hz | 2 Hz | ||
| 120 Hz〜1000 Hz | 20 Hz | ||
| CV | Max 设定值 | Max 可设定为额定电压的105% | |
| Max 偏移设定 | Max 可设定为额定电压的105% | ||
| CC | Max 设定值 | Max 可设定为额定电流的210% | |
| Max 偏移设定 | Max 可设定为额定电流的±105% | ||
| 脉冲功能 | 动作模式 | CV 模式、CC 模式 | |
| 频率设定范围 | 1 Hz〜1000 Hz | ||
| 频率设定分辨率 | 1 Hz〜10 Hz | 0.01 Hz | |
| 12 Hz〜100 Hz | 0.1 Hz | ||
| 120 Hz〜1000 Hz | 1 Hz | ||
| CV | High 电平额定电流 | Max 可设定为额定电压的105% | |
| Low 电平额定电流 | Max 可设定为额定电压的105% | ||
| CC | High 电平额定电流 | Max 可设定为额定电流的105% | |
| Low 电平额定电流 | Max 可设定为额定电流的105% | ||
| 占空比 | 2.5 %〜97.5 % | ||
| 测量触发 | 测量开始条件（触发源） | 可选择测量开始条件 （从显示器输入时、通过远程控制输入指令时、通过外部控制输入信号时、同步操作时） | |
| 测量次数 | 1〜65536 | ||
| 测量延迟时间 | 设定范围 | 0 s〜100 s | |
| 设定分辨率 | 0.1 ms | ||
| 测量间隔 | 设定范围 | 0.1 ms〜3600 s | |
| 设定分辨率 | 0.1 ms | ||
| 测试时间 | 设定范围 | 0.1 ms〜1 s | |
| 设定分辨率 | 0.1 ms | ||
| I-V 特性功能 | 动作模式 | CV 模式、CC 模式 | |
| 设定项目数 | 3 点～ 100 点（点与点之间通过直线进行插补） | ||
| 预先设定内存 | 存储器数 | 20 | |
| 保存项目 | CV、CC、CP 各模式下的设定值、保护功能设定值、IR 设定值 | ||
| 设置存储器 | 存储器数 | 21 | |
| 保存项目 | 输出开/关、输出电压值/输出电流值/输出功率值、无缝操作 (DC SEAM) 的输出电流值 输出模式 (Output Mode)、响应 (Response)、回转率 (Slew Rate) 、优先运行模式 (Priority when output is ON) 、 输出关闭时的阻抗设置（Impedance when output is OFF）、脉冲功能设置值（Duty, Frequency, High, Low）、正弦功能设置值（Amplitude, Frequency, Offset）、I-V 特性点（计数）、内阻 (IR)、 过流保护（OCP(+)、OCP(-), Delay）、过功率保护（OPP(+)、OPP(-)）、系统过压保护（Line OVP）、测量触发设置（Source, Count, Delay, Enable, Timer）、累加设置（Gate, Reset） | ||
| 键锁定 | Level1 | 可调用输出ON/OFF 和预设存储器 | |
| Level2 | 可进行输出ON/OFF | ||
| Level3 | 可进行输出OFF | ||
| 并联运行台数 | Max 25 台 | ||
一般规格
Open in a new windowZOOM
| 项目 | PXB20K-50 | PXB20K-250 | PXB20K-500 | PXB20K-1000 | PXB20K-1500 | |
|---|---|---|---|---|---|---|
| 重量 | 约41kg | 约39kg | 约38kg | 约37kg | 约37kg | |
| 外形尺寸 | 430(455)W × 128(160)H × 720(1000)Dmm(Max 尺寸) 详情参考外形尺寸图。 | |||||
| 环境条件 | 工作环境 | 室内使用，过电压分类Ⅱ | ||||
| 工作温度 | 0 ℃〜+40 ℃ | 0 ℃〜+50 ℃ | ||||
| 工作湿度 | 20 %rh ～ 85 %rh（无结露） | |||||
| 存放温度 | -25 ℃〜+60 ℃ | |||||
| 存放湿度 | 90%rh 以下（无结露） | |||||
| 高度 | 上限2000m | |||||
| 冷却方式 | 通过风扇强制气冷 | |||||
| 附件 | INPUT端子盖、外部控制用连接器套件（1 组）、底盘连接线、OUTPUT端子盖、DC OUTPUT端子用螺丝（ 1 组）、 EXT SYNC 连接器盖、SENSING 端子盖、SENSING 连接器（2 个）、并联运行电缆套件、安全注意事项（1 本）、 China RoHS 表（1 张）、CD-ROM（1 张）、安装手册（1 本）、快速参考手册（日文1 张、英文1 张）、重物警告标贴（1 张） | |||||
| 耐电压 | 输入－ GND 间 | 2200Vac、1 分钟 | ||||
| 输入－输出间 | ||||||
| 输出－ GND 间 | 500Vdc、1 分钟 | 1000Vdc、1 分钟 | 1800Vdc、1 分钟 | 1800Vdc、1 分钟 | 3000Vdc、1 分钟 | |
| 绝缘阻抗 | 输入－ GND 间 | 30 MΩ、500 Vdc | ||||
| 输入－输出间 | 30 MΩ、500 Vdc | 30 MΩ、600 Vdc | 30 MΩ、1000 Vdc | |||
| 对接地电压 | ±250 V | ±600 V | ±1000 V | ±1000 V | +2000 V／-1000 V | |
| 电磁符合性（EMC）*1*2 | 符合以下的指令及规格的要求事项 EMC指令2014/30/EU EN 61326-1（Class A*3） | |||||
| 安全性 *1 | 符合以下的指令及规格的要求事项 低电压指令2014/35/EU*2 EN 61010-1（ Class I*4, 过电压类别Ⅱ, 污染度 2*5） UL 61010-1*6，CAN/CSA -C 22.2 NO.61010-1*6 | |||||
*1 不适用于定制产品、改装品。 *2 仅限主机带CE 标志／ UKCA 标志的机型。 *3 本产品为Class A 设备。本产品设计用于工业环境。在住宅区使用本产品可能会造成干扰。 在这种情况下，为了防止干扰收音机或电视机的信号接收，用户需要采取减少电磁辐射的特别措施。 *4 本产品为Class I 设备。请务必将本产品的保护导体端子接地。接地不正确将无法保证安全性。 *5 污染是指容易引起绝缘耐力或表面电阻率下降的异物（固体、液体、或气体）附着的状态。 污染度2 是指，只存在非导电性污染，偶尔可能因结露而发生暂时性导电的状态。*6 仅限于面板上有 cTUVus 标记的机型。
項目 PXB20K-50 PXB20K-500 PXB20K-1000 PXB20K-1500 定格電力 ±20000 W ±20000 W ±20000 W ±20000 W 定格電圧 (ソース) *1 0V ~ 50V 0V ~ 500V 0V ~ 1000V 0V ~ 1500V 動作電圧 (シンク) *2 3V ~ 50V 10V ~ 500V 20V ~ 1000V 30V ~ 1500V 定格電流 *1 ±800 A ±120 A ±60 A ±30 A - *1 最大出力電力によって制限されます。
- *2 定格電流を流すことができる動作電圧
項目 PXB20K-50 PXB20K-500 PXB20K-1000 PXB20K-1500 設定可能最大電圧 52.5V 525V 1050V 1575V 設定確度 ±(0.2 % of setting + 0.1 % of rating) 設定分解能 0.005V 0.05V 0.1V 0.1V 電源変動 *1 ±10mV ±100mV ±200mV ±300mV 負荷変動 *2 ±40mV ±250mV ±500mV ±750mV リモートセンシング 最大補償電圧（往復） 10% of rating 10% of rating 10% of rating 10% of rating 内部抵抗設定上限値 63m Ω 5250m Ω 21000m Ω 63000m Ω レスポンス切り替え FAST、SLOW FAST、SLOW FAST、SLOW FAST、SLOW スルーレート切り替え（TYP） 12.5 V/ms以上 *3 125 V/ms以上 *3 250 V/ms以上 *3 375 V/ms以上 *3 12.5 V/ms 125 V/ms 250 V/ms 375 V/ms 1.25 V/ms 12.5 V/ms 25.0 V/ms 37.5 V/ms 0.125 V/ms 1.25 V/ms 2.50 V/ms 3.75 V/ms 0.0125 V/ms 0.125 V/ms 0.250 V/ms 0.375 V/ms ソース のみ *4 過渡応答 *5 8ms 以下 8ms 以下 10ms 以下 10ms 以下 リップルノイズ*6 p-p *7 250mV 1000mV 1500mV 2500mV rms *8 30mV 250mV 500mV 750mV 立上り時間 *9 全負荷 *10 10ms 10ms 10ms 10ms 無負荷 10ms 10ms 10ms 10ms 立下り時間 *11 全負荷 *10 10ms 10ms 10ms 10ms 無負荷 10ms 10ms 10ms 10ms - *1 200Vac入力では180Vac ~ 252Vac、400Vac入力では342Vac ~ 504Vac です。一定負荷において。
- *2 定格出力電圧で、負荷を無負荷から全負荷(定格出力電力/定格出力電圧)まで変化させたときの変化量です。センシングポイントにて測定。
- *3 ディスプレイにはMAX と表示されます。
- *4 CVモードのレスポンス設定がFASTの場合。
- *5 出力電圧が定格出力電圧の ±(0.1% + 10mV)以内に復帰する時間です。負荷電流の変動値は、設定した出力電圧での最大電流の50% ~ 100%です。
- *6 定格出力電流時。JEITA RC-9131C のプローブを使用し、100:1 プローブを使用して測定した値です。
- *7 測定周波数帯域 10Hz ~ 20MHz
- *8 測定周波数帯域 10Hz ~ 1MHz
- *9 定格出力電圧の10%から90%の変化に対して適用されます。
- *10 純抵抗使用時
- *11 定格出力電圧の90%から10%の変化に対して適用されます。
項目 PXB20K-50 PXB20K-500 PXB20K-1000 PXB20K-1500 設定可能最大ソース電流 +840A +126A +63A +31.5A 設定可能最大シンク電流 -840A -126A -63A -31.5A シームレス設定電流範囲 -840A ～ +840A -126A ～ +126A -63A ～ +63A -31.5A ～ +31.5A 設定確度 ±(0.75% of rating) ±(0.75% of rating) ±(0.75% of rating) ±(0.75% of rating) 設定分解能 0.1A 0.01A 0.005A 0.002A 電源変動 ± 1600mA ± 240mA ± 120mA ± 60mA 負荷変動 ± 1600mA ± 240mA ± 120mA ± 60mA 立上り時間(短絡)(TYP)*1 5ms 5ms 5ms 5ms 立下り時間(短絡)(TYP)*2 5ms 5ms 5ms 5ms 充放電切り替え時間(TYP) 10ms 10ms 10ms 10ms レスポンス切り替え FAST, SLOW FAST, SLOW FAST, SLOW FAST, SLOW スルーレート切り替え(TYP) 200A/ms 以上*3 30A/ms 以上*3 15A/ms 以上*3 7.5A/ms 以上*3 200A/ms 30A/ms 15A/ms 7.5A/ms 20A/ms 3A/ms 1.5A/ms 0.75A/ms 2A/ms 0.3A/ms 0.15A/ms 0.075A/ms 0.2A/ms 0.03A/ms 0.015A/ms 0.0075A/ms - *1 CC モードのレスポンス設定が FAST の場合。定格出力電流の 10% から 90% の変化に対して適用されます。
- *2 CC モードのレスポンス設定が FAST の場合。定格出力電流の 90% から 10% の変化に対して適用されます。
- *3 ディスプレイにはMAX と表示されます。
項目 全機種共通 設定可能最大ソース電力 +21000W 設定可能最大シンク電力 -21000W シームレス設定電力範囲 -21000W ～ +21000W 設定確度 *1 ±(0.5% of power rating + 0.5% of current rating × Vout) 設定分解能 2W - *1 定格電力の 5% 以上から保証されます。定格電力の 5% 未満は TYP 値として保証されます。
項目 全機種共通 公称入力定格 200Vac ～ 240Vac, 50Hz ～ 60Hz 入力電圧範囲 180Vac ～ 252Vac 入力周波数範囲 47Hz ～ 63Hz 入力電流(最大値)*1 80A(180V) 入力電力(最大値)*1 24kVA 突入電流(TYP)*2 130A 力率(TYP)*1 0.96 出力保持時間 10ms 以上 - *1 定格出力電流における定格出力電力のとき。
- *2 POWER スイッチをオンにしたときのピーク電流最大値です。(入力フィルタのコンデンサへのサージ電流は除く)
項目 全機種共通 公称入力定格 380Vac ～ 480Vac, 50Hz ～ 60Hz 入力電圧範囲 342Vac ～ 504Vac 入力周波数範囲 47Hz ～ 63Hz 入力電流(最大値)*1 40A(342V) 入力電力(最大値)*1 24kVA 突入電流(TYP)*2 70A 力率(TYP)*1 0.96 出力保持時間 10ms 以上 - *1 定格出力電流における定格出力電力のとき。
- *2 POWER スイッチをオンにしたときのピーク電流最大値です。(入力フィルタのコンデンサへのサージ電流は除く)
項目 PXB20K-50 PXB20K-500 PXB20K-1000 PXB20K-1500 電圧計 最大表示 ± 60.000V ± 600.00V ± 1200.00V ± 1800.00V 表示確度 ±(0.1% of reading + 0.2% of rating) 電流計 最大表示電流 ± 960.000A ± 168.000A ± 72.000A ± 42.000A 表示確度 ±(0.75 % of rating) 電力計 最大表示電力*1 ± 24.000kW 表示確度 電圧計と電流計の積算値を表示 動作表示 出力オン/オフ 前面パネルの OUTPUT LED が緑色に点灯 動作モード ディスプレイ左上部に下記を表示 CV モード時:CV アイコン CC モード時:CC アイコン CP モード時:CP アイコン リモート(LAN) ディスプレイ左上部に下記を表示 非接続:赤色の LAN アイコン 接続準備中:橙色の LAN アイコン 接続中:緑色の LAN アイコン アラーム 作動した保護機能の内容をディスプレイに表示 SCPI エラー 現在発生しているエラーをディスプレイに表示 POWER オフ 残留電荷警告、ディスプレイが消灯してから再起動をする旨を表示 キーロック キーロックの状態をディスプレイ右上部に表示 センシング センシング有効時にはディスプレイ右上部にセンシングアイコンを表示 並列運転時 スレーブ機にスレーブ機の状態を表示 - *1 10kW未満は単位がWになります。
解除报警不需要重新启动的报警。
項目 PXB20K-50 PXB20K-500 PXB20K-1000 PXB20K-1500 OVP (過電圧保護) 保護動作 出力オフ、ディスプレイに「OVP」表示。スレーブ機では「SLV OVP」表示。 設定範囲 5V 〜 55V 50V 〜 550V 100V 〜 1100V 150V 〜 1650V 設定確度 ±(0.1% of setting + 0.2% of rating) OCP (過電流保護) 保護動作 出力オフ、ディスプレイに「OCP」表示。スレーブ機では「SLV OCP」表示。 設定範囲(ソース) 80A 〜 880A 12A 〜 132A 6A 〜 66A 3A 〜 33A 設定範囲(シンク) -80A 〜 -880A -12A 〜 -132A -6A 〜 -66A -3A 〜 -33A 設定確度 ±(0.75 % of rating) OPP (過電力保護) 保護動作 出力オフ、ディスプレイに「OPP」表示。スレーブ機では「SLV OPP」表示。 設定範囲(ソース) 2kW 〜 24kW 設定範囲(シンク) -2kW 〜 -24kW 設定確度 ±(1.0% of power rating +1.0% of current rating × Vout) UVP (低電圧保護) 保護動作 出力オフ、ディスプレイに「UVP」表示。スレーブ機では「SLV UVP」表示。 設定範囲 0V 〜 50V 0V 〜 500V 0V 〜 1000V 0V 〜 1500V 選択可能 Enable / Disable 設定確度 ±(0.1% of setting + 0.2% of rating) Watchdog Alarm (通信異常保護) 保護動作 出力オフ、ディスプレイに「WDOG」表示 設定範囲 1s 〜 3600s 選択可能 Enable / Disable External Alarm LOW Level (外部入力アラーム検出) 保護動作 出力オフ、ディスプレイに「EXT LOW」表示 解除报警需要重新启动的报警。
項目 全機種共通 Reverse Alarm (逆接続検出保護) 保護動作 出力オフ、ディスプレイに「REVE」表示。 OHP (過熱保護) 保護動作 出力オフ、ディスプレイに「OHP」表示。スレーブ機では「SLV OHP」表示。 Line OVP (系統過電圧保護) 保護動作 出力オフ、ディスプレイに「LOVP」表示。スレーブ機では「SLV LOVP」表示。 設定範囲 入力電圧定格 200Vac モデル:200V 〜 258V
入力電圧定格 400Vac モデル:380V 〜 516VLine UVP (糸統低電圧保護) 保護動作 出力オフ、ディスプレイに「LUVP」表示。スレーブ機では「SLV LUVP」表示。 設定範囲 入力電圧定格 200Vac モデル:175V 以下
入力電圧定格 400Vac モデル:333V 以下Line Frequency Error (系統周波数異常保護) 保護動作 出力オフ、ディスプレイに「FREQ」表示。スレーブ機では「SLV FREQ」表示。 検出値 42Hz / 68Hz External Alarm HIGH Level (外部入力アラーム検出) 保護動作 出力オフ、ディスプレイに「EXT HIGH」表示 SENS Alarm (センシング誤接続検出) 保護動作 出力オフ、ディスプレイに「SENS」表示 設定値 Enable / Disable Parallel Communication Error (並列運転通信異常検出) 保護動作 出力オフ、ディスプレイに「PARA COM」表示 Para Other Slave Alarm (並列運転 Slave 異常発生) 保護動作 出力オフ、ディスプレイに「SLV OTHR」表示 Incorrect Slave Alarm (対象外機器接続) 保護動作 出力オフ、ディスプレイに「SLV INC」表示 Too many connections (過剰並列接続) 保護動作 出力オフ、ディスプレイに「TOO MANY」表示 Hardware ERR *1 (ハードウェアエラー) 保護動作 出力オフ、ディスプレイに「ERRH」表示。スレーブ機では「SLV ERRH」表示。 Software ERR *2 (ソフトウェアエラー) 保護動作 出力オフ、ディスプレイに「ERRS」表示。スレーブ機では「SLV ERRS」表示。 - *1 ハードウェアに関連する異常が検出され、内部ユニットが緊急停止した場合に発生します。
- *2 ソフトウェアに関連する異常が検出され、内部ユニットが緊急停止した場合に発生します。
項目 全機種共通 入力部 入力点数 2点 外部出力電圧制御 (CV) 設定範囲 定格出力電圧の 0% ~ +100% 入力電圧範囲 0V 〜 +5V または 0V 〜 +10V(選択可) 確度 ±(1% of rating) 外部電流制御(CC)
外部電力制御(CP) *1設定範囲 定格電流、定格電力の -100% 〜 +100% 入力電圧範囲 -5V 〜 +5V または -10V 〜 +10V(選択可) 確度 ±(1% of rating) 出力部 出力点数 2点 電圧モニタ(VMON) モニタ範囲 定格出力電圧の 0% 〜 +100% 出力電圧範囲 0V 〜 +5V または 0V 〜 +10V(選択可) 確度 1% of rating 電流モニタ(IMON) モニタ範囲 定格出力電流の -100% 〜 +100% 出力電圧範囲 -5V 〜 +5V または -10V 〜 +10V(選択可) 確度 ±(1% of rating) - *1 電流制御、電力制御のどちらかを選択
項目 全機種共通 固定入力点数 1点(極性切り替え可能) 選択入力点数 5点(極性切り替え可能) 入力形式 フォトカプラ絶縁入力(電流シンク/ソース出力両対応) 固定機能 ALARM IN HIGH アラームの発生 選択機能 OFF 端子を使用しない OUTPUT ON 出力をオンにする OUTPUT OFF 出力をオフにする OUTPUT CTRL 出力をオン/オフする L ALARM IN LOW アラームの発生 ALARM CLR LOW アラームの解除 SEQ RUN シーケンスの開始/終了 SEQ PAUSE シーケンスの停止/再開 INTEG CTRL 積算計測の開始/停止 INTEG RESET 積算計測データをリセット ACQUIRE TRIG 計測用のトリガを入力 SEQ TRIG IN シーケンス用のトリガを入力 MEM1 RECALL プリセットメモリー1を呼び出す MEM2 RECALL プリセットメモリー2を呼び出す 外部回路電源範囲 12V 〜 24Vdc(± 10%) 項目 全機種共通 出力点数 6 点(極性切り替え可能) 出力形式 半導体リレー出力 選択機能 OFF 端子を使用しない OUTPUT ON 出力オン時に信号を出力 POWER ON 電源がオンで出力できるとき信号を出力 H ALARM OUT HIGH アラームが発生したとき信号を出力 L ALARM OUT LOW アラームが発生したとき信号を出力 CC STATUS CC モードで動作したときに信号を出力 CV STATUS CV モードで動作したときに信号を出力 SEQ TRIG OUT シーケンス用のトリガを出力 SEQ STATUS シーケンス実行時に信号を出力 EXT DIN BUSY デジタル入力が BUSY 状態のとき信号を出力 MEM1 ACT TIME プリセットメモリー 1 に設定が完了したとき信号を出力 MEM2 ACT TIME プリセットメモリー 2 に設定が完了したとき信号を出力 RELAY DRIVE DC OUTPUT 端子の出力オン/オフと連動し、時間差約 100 ms の信号を出力。Ch.6 にのみ設定可能。 項目 全機種共通 共通仕様 ソフトウェアプロトコル IEEE std. 488.2-1992 コマンド言語 SCPI Specification 1999.0 仕様に準拠 RS232C ハードウェア D-SUB 9 ピンコネクタ
ボーレート:1200 / 2400 / 9600 / 19200 / 38400 / 57600 / 115200 bps
データ長:8bit、ストップビット:1bit、パリティビット:なし
フロー制御:なし/ CTS-RTSプログラムメッセージターミネータ 受信時 LF、送信時 LF USB
(デバイス)ハードウェア 標準 B タイプソケット
USB2.0 仕様に準拠、通信速度 480 Mbps(High Speed)プログラムメッセージターミネータ 受信時:LF or EOM、送信時:LF + EOM デバイスクラス USBTMC-USB488 デバイスクラス仕様に準拠 USB
(ホスト)ハードウェア 標準 A タイプソケット
USB2.0 仕様に準拠、通信速度 480 Mbps(High Speed)LAN ハードウェア IEEE 802.3 100BASE-TX/10BASE-T Ethernet 通信プロトコル SCPI-RAW、SCPI-Telnet、HiSLIP、VXI-11 プログラムメッセージターミネータ SCPI-RAW:受信時 LF 、送信時 LF
HiSLIP: 受信時 LF または END、送信時 LF + END対応規格 LXI Version 1.5 Specifications 2016 項目 全機種共通 同期機能 (クロック同期) 概要 EXT SYNC コネクタを使用してほかの PXB シリーズと接続したあと、 内部クロックでの同期を確立するとディスプレイに SYNC アイコンが表示される。 シーケンス同期 プログラムの開始、ステップの開始を同期 測定同期 測定の開始を同期 出力同期 出力オン/オフを同期 シーケンス機能 動作モード CVモード、CCモード、CPモード 最大ブログラム数 30 最大ステップ数 10000 ステップ実行時間 1ms 〜 3600000s ループ回数 1 ~ 100000、または無限 サイン機能 動作モード CVモード、CCモード 周波数設定範囲*1 1Hz 〜 1000Hz 周波数設定 分解能 1Hz 〜 10Hz 0.2Hz 12Hz ~ 100Hz 2Hz 120Hz ~ 1000Hz 20Hz CV 最大設定値 定格電圧の105 %まで設定可能 最大オフセット設定 定格電圧の105 %まで設定可能 CC 最大設定値 定格電流の210 %まで設定可能 最大オフセット設定 定格電流の± 105% まで設定可能 バルス機能 動作モード CVモード、CCモード 周波数設定範囲*1 1Hz 〜 1000Hz 周波数設定 分解能 1Hz 〜 10Hz 0.01Hz 12Hz ~ 100Hz 0.1Hz 120Hz ~ 1000Hz 1Hz CV Highレベル定格電流 定格電圧の105%まで設定可能 Lowレベル定格電流 定格電圧の105%まで設定可能 CC Highレベル定格電流 定格電流の105%まで設定可能 Lowレベル定格電流 定格電流の105%まで設定可能 デューティ比 2.5% 〜 97.5% 測定トリガ 測定開始条件(トリガソース) 測定開始の条件を選択可能 (ディスプレイから入力時、 リモートコントロールでコマンド入力時、外部コントロールで信号を入力時、同期操作時) 測定回数 1 ~ 65536 測定遅延時間 設定範囲 0s 〜 100s 設定分解能 0.1ms 測定間隔 設定範囲 0.1ms 〜 3600s 設定分解能 0.1ms 測定時間 設定範囲 0.1ms 〜 1s 設定分解能 0.1ms I-V 特性機能 動作モード CVモード、CCモード 設定項目数 3点~ 100点(点と点との間は直線で補間) プリセットメモリー メモリー数 20 保存項目 CV、CC、CP 各モードでの設定値、保護機能設定値、IR 設定値 セットアップメモリー メモリー数 21 保存項目 積算値を記録する条件、積算値をリセットする条件、プリセットメモリーを呼び出すときの確認動作
DC OUTPUT 端子からの出力オン/オフ、測定 1 回あたりの記録時間、測定値の記録回数
優先動作モード、出力オフ時のインピーダンス設定、負荷設定値(電圧値/電流値/電力値/抵抗値)
出力モード、I-V 特性、保護機能(過電流保護/過電圧保護/低電圧保護/過電力保護/系統過電圧保護)
パルス機能の設定値、サイン機能の設定値、レスポンス、スルーレート
測定トリガ適用の遅延時間、測定間隔、測定のトリガソースキーロック Level1 出力オン/オフとプリセットメモリーの呼び出しが可能 Level2 出力オン/オフが可能 Level3 出力オフが可能 並列運転台数 最大10台 - *1 PXBシリーズの出力ゲイン特性により、Frequencyを100Hz以上に設定すると出力が減衰します。
項目 PXB20K-50 PXB20K-500 PXB20K-1000 PXB20K-1500 質量 約41kg 約38kg 約37kg 約37kg 寸法 430(455)W × 128(160)H × 720(1000)Dmm(最大寸) 詳細は外形寸法図をご参照ください。 環境条件 動作環境 屋内使用、過電圧カテゴリII 動作温度 0°C〜 +40°C 0°C〜 +50°C 動作湿度 20%rh 〜 85%rh (結露なし) 保存温度 -25°C〜 +60°C 保存湿度 90%rh 以下(結露なし) 高度 2000mまで 冷却方式 ファンによる強制空冷 付属品 INPUT 端子カバー、外部コントロール用コネクタキット(1 組)、シャシ接続線、
OUTPUT 端子カバー、DC OUTPUT 端子用ねじ(1 組)、EXT SYNC コネクタカバー、SENSING 端子カバー、
SENSING コネクタ(2 個)、同期運転信号ケーブルキット、安全のために(1 冊)、China RoHS シート(1 枚)、
CD-ROM(1 枚)、セットアップガイド(1 冊)、クイックリファレンス(和文 1 枚、英文 1 枚)、重量物警告シール(1 枚)耐電圧 入力 - GND間 2200Vac、1 分間 入力 - 出力間 2200Vac、1 分間 出力 - GND間 500Vdc、1 分間 1800Vdc、1 分間 1800Vdc、1 分間 3000Vdc、1 分間 絶縁抵抗 入力 - GND間 30M Ω、500Vdc 入力 - 出力間 30M Ω、500Vdc 30M Ω、1000Vdc 対接地電圧 ± 250V ± 1000V ± 1000V +2000V / -1000V 電磁適合性(EMC) *1 *2 以下の指令および規格の要求事項に適合
EMC 指令 2014/30/EU
EN 61326-1(Class A*3)安全性*1 以下の指令および規格の要求事項に適合
低電圧指令 2014/35/EU*2
EN 61010-1(Class I*4, 過電圧カテゴリII , 汚染度 2*5)- *1 特注品、改造品には適用されません。
- *2 本体に CE マーキング/ UKCA マーキングの表示のあるモデルに対してのみ。
- *3 本製品は Class A 機器です。工業環境での使用が意図されています。本製品を住宅地区で使用すると干渉の原因となることがあります。
そのような場合には、ラジオやテレビ放送の受信干渉を防ぐために、ユーザによる電磁放射を減少させる特別な措置が必要となることがあります。 - *4 本製品は Class I 機器です。本製品の保護導体端子を必ず接地してください。正しく接地されていない場合、安全性は保障されません。
- *5 汚染とは、絶縁耐力または表面抵抗率の低下を引き起こし得る異物(固体、液体、または気体)が付着した状態です。
汚染度 2 は、非導電性の汚染だけが存在し、ときどき、結露によって一時的に導電性になり得る状態を想定しています。
除非特别指定，规格应符合以下设定和条件。
- 预热时间设为 30 分钟。
用语的定义如下所示。
- TYP値:周囲温度23°Cの代表的な値です。性能を保証するものではありません。
- setting ：表示设定值。
- reading ：表示读取值。
- rating ：表示额定值。
- Open:DC OUTPUT端子を開放した状態と等価であることを示します。
- +,−:+符号はソース、−符号はシンクを示します。
- Vout:出力電圧を示します。

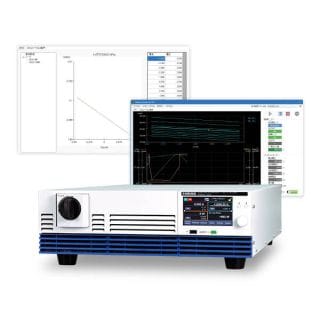

阵容
选择
关于可选产品的更多信息，请参见各个产品页面。
并联运行电缆
机架安装托架
负载电缆套组
※适用机型：PXB20K-50 ※适用机型：PXB20K-250、PXB20K-500 ※适用机型：PXB20K-1000、PXB20K-1500
三相输入电源线
GPIB转换器
产品目录
双向大容量直流电源 - PXB 系列
电力将动力从发动机转换到电动机，而电动机又将能量进行双向转换，因此驱动电动机的电气元件（逆变器、电池等）受到双向电流的影响。
在对这些电气元件进行评估时，市场需要能够处理双向电流的电源，而根据电动汽车类型的不同，功率带从 10 kW 到数百 kW 不等，因此功率需求范围很广。 菊水公司当时没有双向直流电源，也没有可处理几百千瓦的电源，考虑到今后不仅是汽车，所有交通工具都实现电气化后，市场需求会更大，我们决定开发能够充分满足市场需求的双向直流电源。
