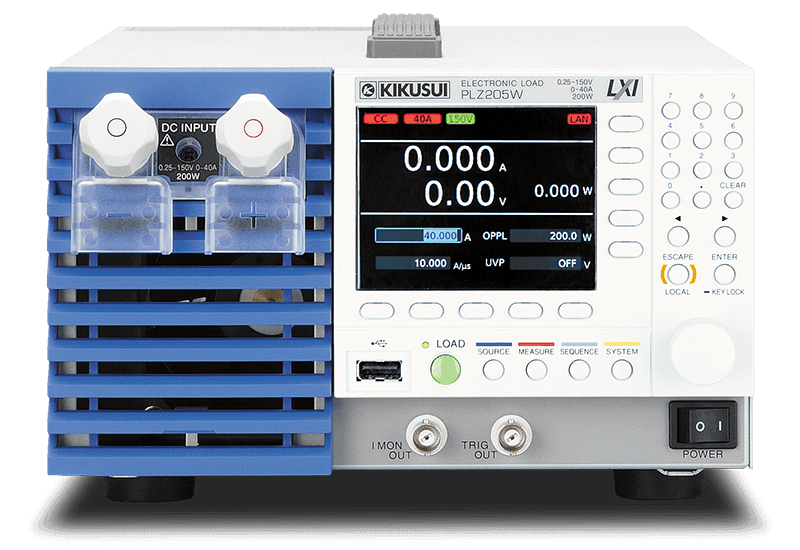

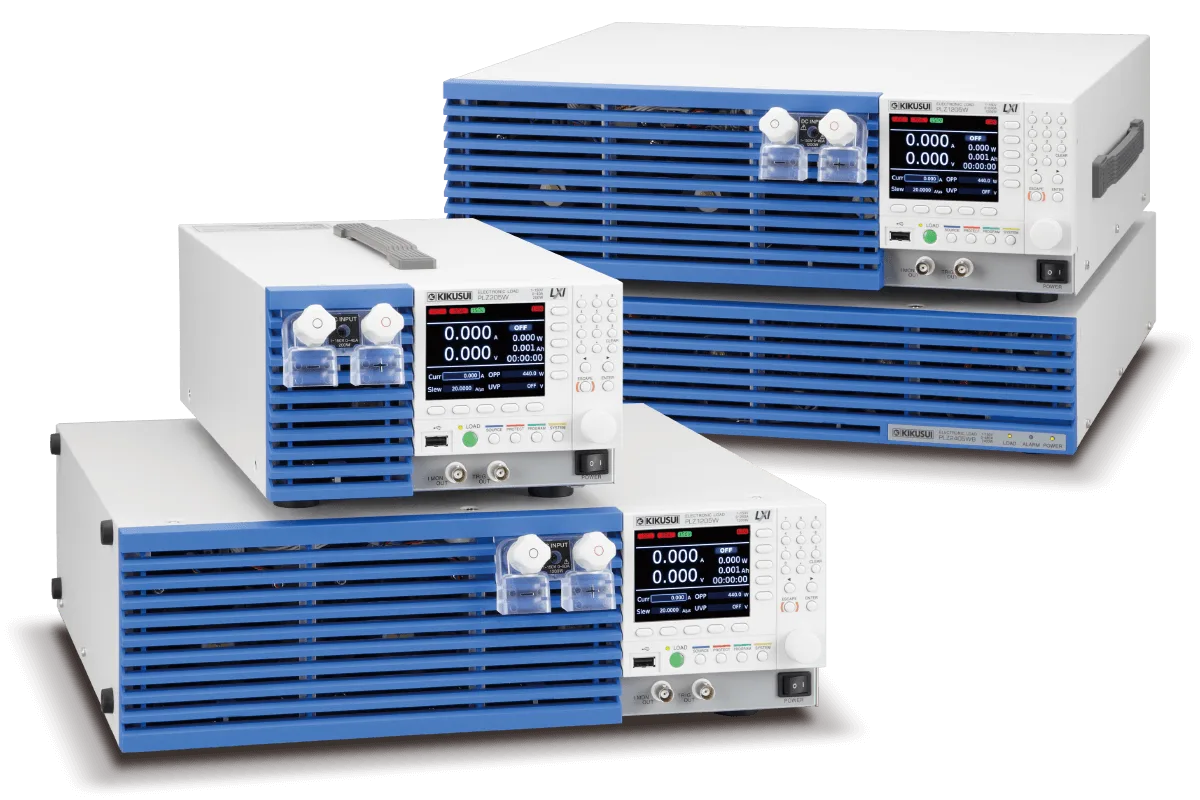

产品概要
继承并加强。新型电子负载的标准机型。高速响应・大功率・小型化
PLZ-5W 系列产品(以下称 PLZ-5W)继承了本公司传统 产品(PLZ-4W 系列产品)的极佳操作性,更采用了清晰 度 高 的 彩 色 液 晶 显 示 器(LCD)。 Max 动作电压 150V, Min 动作电压 0.25V。本系列产品是除了具有恒流 , 恒阻 , 恒压 , 恒功率 , 恒流+恒压 , 恒阻+恒压的 6 种动作模式之外 , 还新加了对于输入电压可随意设置 电流的任意 IV 特性(ARB)模式的 高性能直流电子负载装置。

它除了具有 Max 速率 60A/μs(PLZ1205W)的高速响应 和 10μA 的 Min 设 置 分 辨 率(PLZ205W L 量 程 ) 之 外 , 还具备了软启动功能 , 可改变速率 , 切换响应(CV/CR 模 式), 开关功能 , ABC 预设存储器 , 20 个设置存储器 , 时序 功能等多样的功能。由于实现了高速响应 , 可灵活对应需 要高速电流变化的电源试验和电流传感器试验等。而且 , 外部电压输入也做成了大范围 , 可以支持各种应用。除此 之外 , 通过连接助推器(PLZ2405WB)可以节省空间实现 Max10.8kW/2160A)。

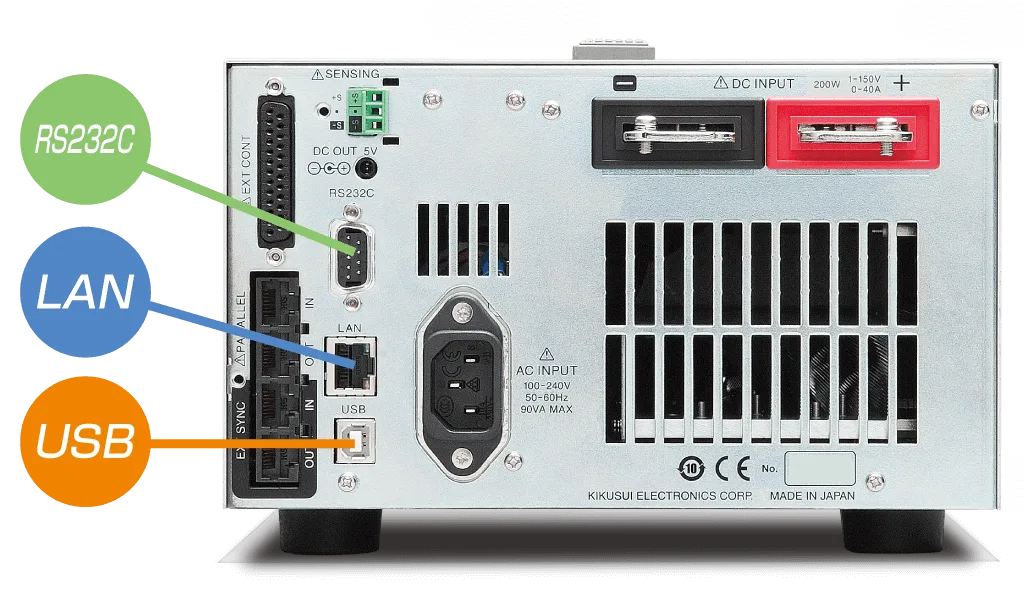

作为通信接口的 LAN(LXI)/USB/RS232C 也被列为标准 配备 , 可轻易嵌入到各种检查系统中。
特点
采用了彩色液晶显示器(LCD), 焕然一新!
彩色显示器可显示高清晰度, 随时会显示测量值(电压, 电流, 功率)。
配置了10KEY, 提高操作性
加上旋钮开关, 新配备了10KEY。可直接输入设定值。
设置动作模式
PLZ-5W具备了如下动作模式, 在恒流模式以及恒阻模式下, 可进一步追加恒压模式(+CV)的动作。

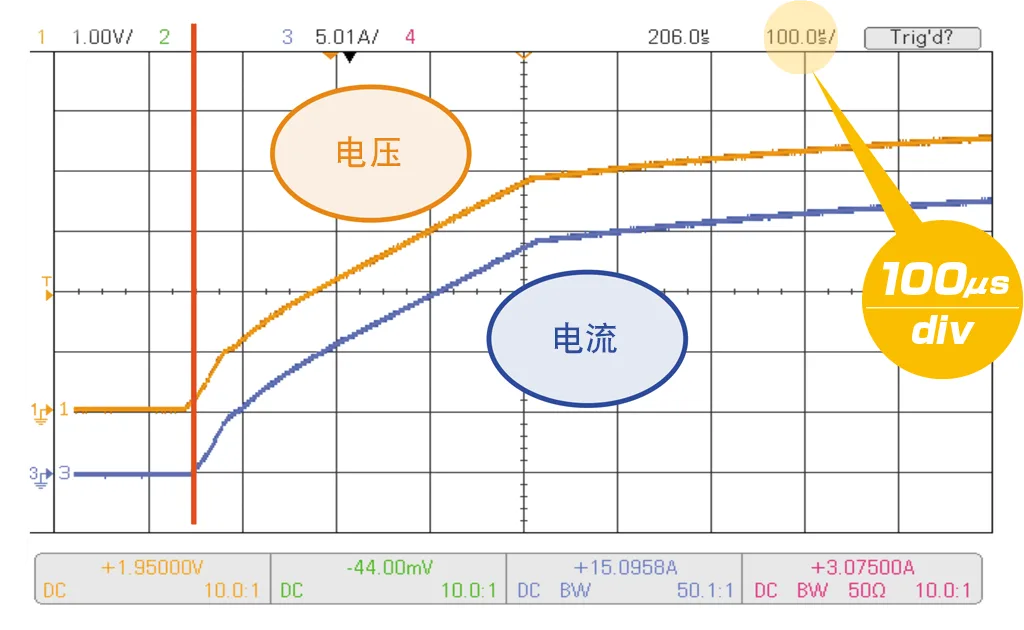

| 恒电流(CC)模式 | 指定电流值, 即使电压变化也可保持恒定电流。 |
|---|---|
| 恒电流(CR)模式 | 指定电导值, 根据电压的变化调整电流值。 |
| 恒电流(CV)模式 | 指定电压,保持负载端的电压不变,调整电流值。 |
| 恒电流(CP)模式 | 指定功率值,保持消费功率不变,调整电流值。 |
| 任意IV 特性(ARB)模式 | 指定多个I-V特性中任意的电压和电流值, 就可任意设置负载特性。 |
加载和停止加载动作
可按照系统灵活对应。加载和停止加载动作除了一般操作之外, 还可选择如下操作。
- 电源开通时以加载状态启动
- 显示加载时间
- 过一定时间之后停止加载

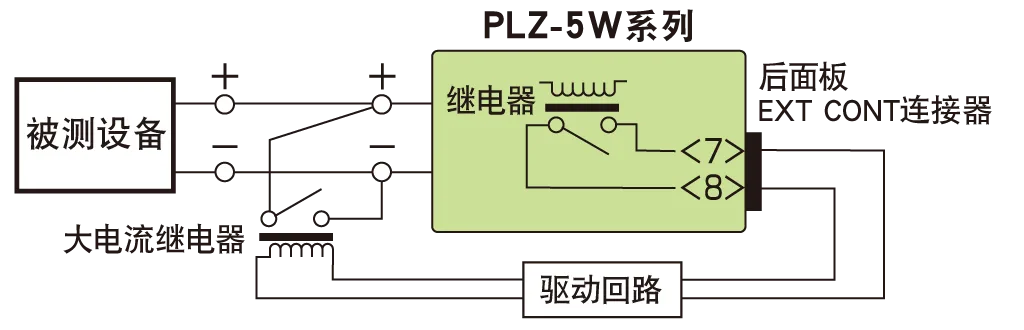

- 继电器等外部信号引起加载或停止加载

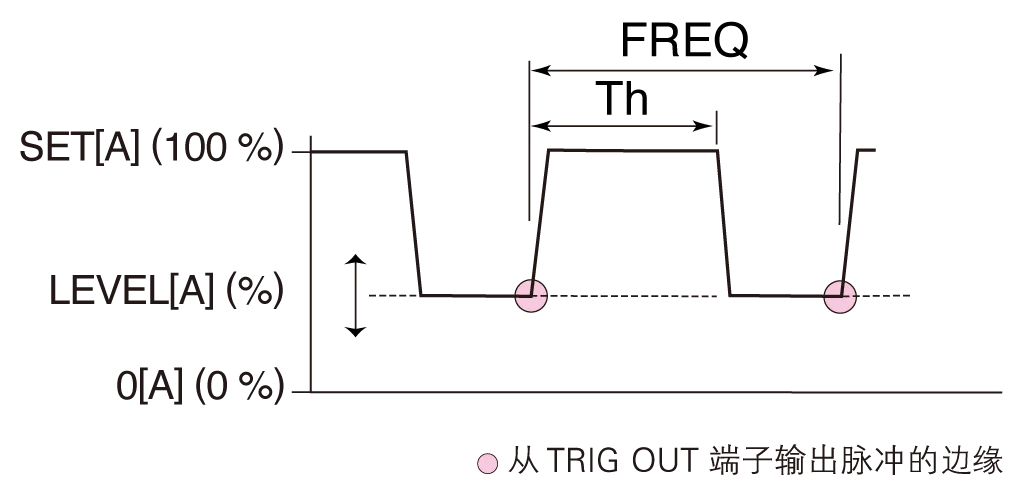

设定参数
- 动作模式:CC及CR
- 频率设定范围:1Hz〜100kHz
- 频率设定分辨率Open in a new window
1Hz〜10Hz 0.1Hz 11Hz〜100Hz 1Hz 110Hz〜1kHz 10Hz 1.1kHz〜10kHz 0.1kHz 10kHz〜100kHz 20kHz,50kHz,100kHz - 频率设定精确度:±(0.5% of set)
- 占空比设置范围、步Open in a new window
1 Hz ~10 Hz 5.0%~95.0%, 0.1%步骤 11 Hz ~100 Hz 110 Hz ~1000 Hz 1.1 kHz ~10.0 kHz 5%~95%, 1%步骤 10 kHz ~100 kHz 10%~90%, 10%步骤 *占空比设定的Min时间幅度为5μs。
高精度・高分辨率
内置了3个量程, 同时实现了较宽的动态量程和高精度。
PLZ205W的动作范围·设定分辨率
| 动作范围 | 设定分辨率 | ||
|---|---|---|---|
| 恒定电流模式 | H量程 M量程 L量程 | 0 A〜40 A 0 A〜4 A 0 A〜0.4 A | 1 mA 0.1 mA 0.01 mA |
| 恒阻模式*1 | H量程 M量程 L量程 | 40 S〜0.002 S 4 S〜0.0002 S 400 mS〜0.02 mS | 1 mS 0.1 mS 0.01 mS |
| 恒定电压模式 | H量程 L量程 | 0.25 V〜150 V 0.25 V〜15 V | 5 mV 0.5 mV |
| 恒功率模式 | H量程 M量程 L量程 | 20 W〜200 W 2 W〜20 W 0.2 W〜2 W | 0.005 W 0.0005 W 0.00005 W |
*1 电导[S] = 输入电流[A]/ 输入电压[V] = 1 / 电阻值[Ω]
远程感应功能
运行远程感应是指, 可将电压测量点从负载输入端子更改到任意感应点。通过将感应点设置到被试验物体端部, 可减少负载用的电线电阻引起电压下降等影响,稳定CR/CV/CP模式下的动作。使用远程感应时, 将感应线连接到PLZ-5W的感应端子和被试验物体端部, 使远程感应功能处于有效状态。
- 可补偿远程感应的电压:往返7V

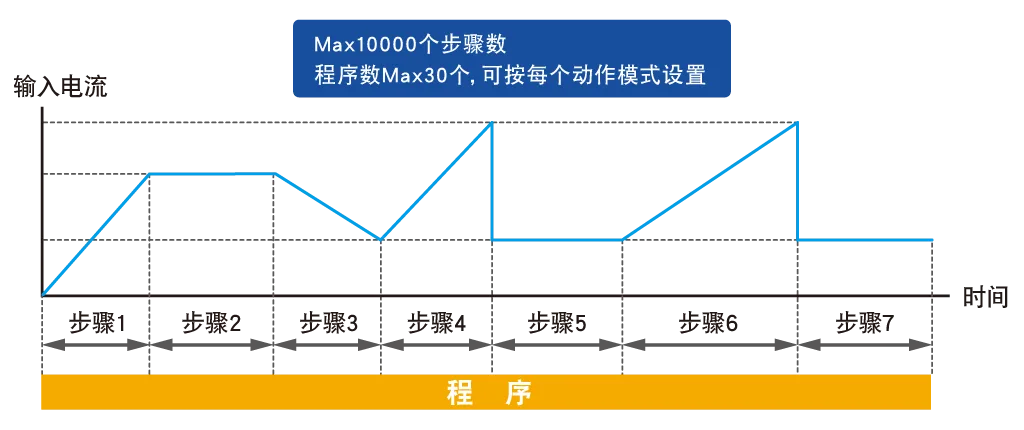

TALink
用TALink(Transient Acquire Link)触发, 可与时序的步骤同步, 将数据记录在PLZ-5W上。记录下来的数据可通过与PLZ-5W的通信取得。
| 设定项目 | 内容 |
|---|---|
| 负载设定值 | 电流值, 电导值, 电压值, 功率值。根据目前的动作模式可设定的值亦不同。 |
| 步执行时间 | 按每个步骤可设定0.000025s ~ 3600000s。 |
| 电流值过渡方法 | 阶梯状或是斜坡状。 |
| 程序的环路次数 | 1 次~ 100000 次, 甚至是无限次。 |
| 时序编辑/执行/停止方法 | 使用前面板操作, 或是用RS232C / LAN / USB 的远程操作。 |
| 其他 | 加载或停止加载控制, 通过速率, CC 或者CR 模式时追加CV 模式, 触发源设置, 执行步骤时触发信号输出开关, 保护功能(OCP, OPP, UVP)动作时的动作 |
同步操作功能
只需用通信电缆将PLZ-5W相互连接,就可进行同步运行。 (用市售的LAN电缆简单设置)
- 将多台机器的加载和停止加载进行同步。
- 同步进行测量(远程控制)。
- 将多台的时序开始时间和暂停解除时间进行同步。
可将PLZ-5W的各种机型混合连接。(例子:PLZ205W和PLZ1205W等)即使在并联运行的状态下也可同步运行。
设置内存
设置存储器可存储20个下列设定值。
- 动作模式(CC/CR/CV/CP, +CV的有无)
- 存储时的电流值/电阻值/电压值/功率值
- 量程设定
- 通过速率值
- 开关频率/占空比/等级/时间
- 保护设定
- ABC预设存储器的内容
ABC预设存储器
每个模式的每个量程各有A, B, C 3个存储器, 可以存储设定值。保存的设定值, 即使在加载过程中也可自由调阅和进行存储。在恒流+恒压, 恒阻+恒压模式下, 恒流和恒压, 恒阻和恒压双方的存储器都能进行调阅和存储。
保护功能 及 其他
支持过电流保护(OCP), 过功率保护(OPP), 过电压保护(OVP), 低电压保护(UVP), 过热保护(OTP), 逆连接检测(REV), 外部警报输入检测, 配置设置, USB键盘

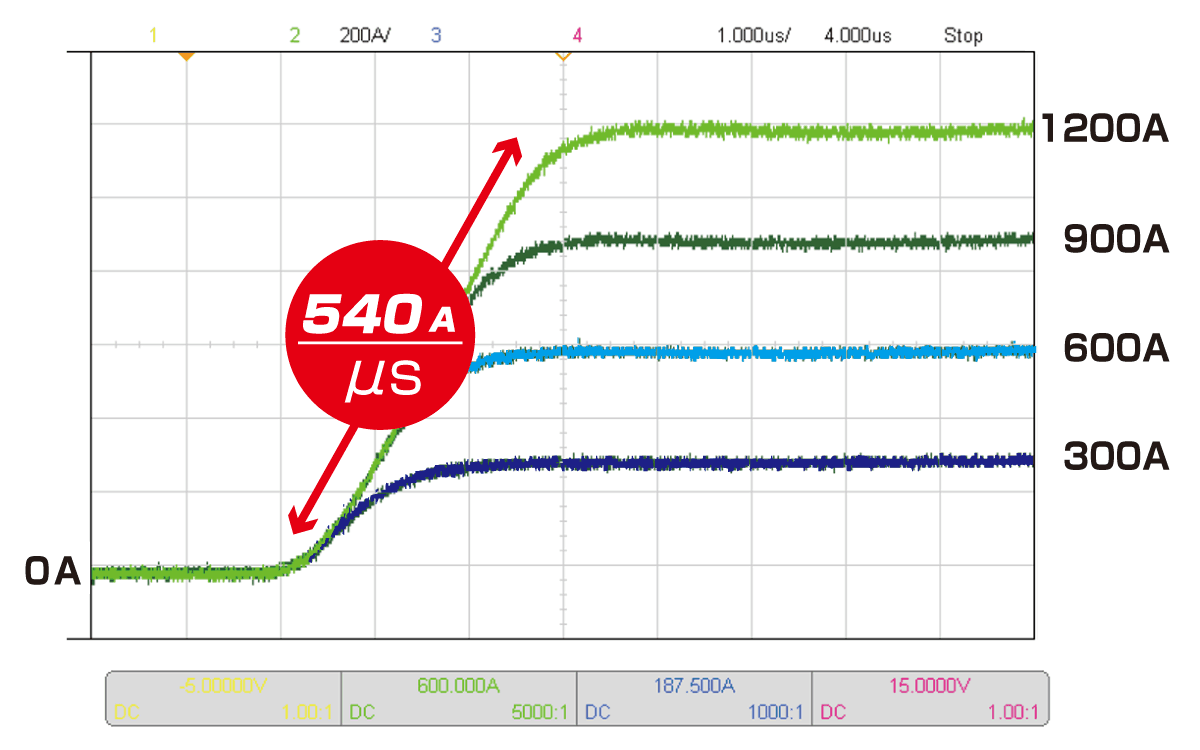

助推器(PLZ2405WB)
用2U尺寸实现2400W
PLZ1205W 连接Max 4 台另行购买的助推器PLZ2405WB, 就可以作为Max 10.8kW / 2160A 的电子负载装置使用。且按照连接时连接机台的数量, 需要选购并联运行电缆(PC01-PLZ-5W)
助推器的并联运行台数与容量(Max电流与Max功率)
| 从机 | 1台 | 2台 | 3台 | 4台 |
|---|---|---|---|---|
| PLZ2405WB | 720A / 3600W | 1200A / 6000W | 1680A / 8400W | 2160A / 10800W |

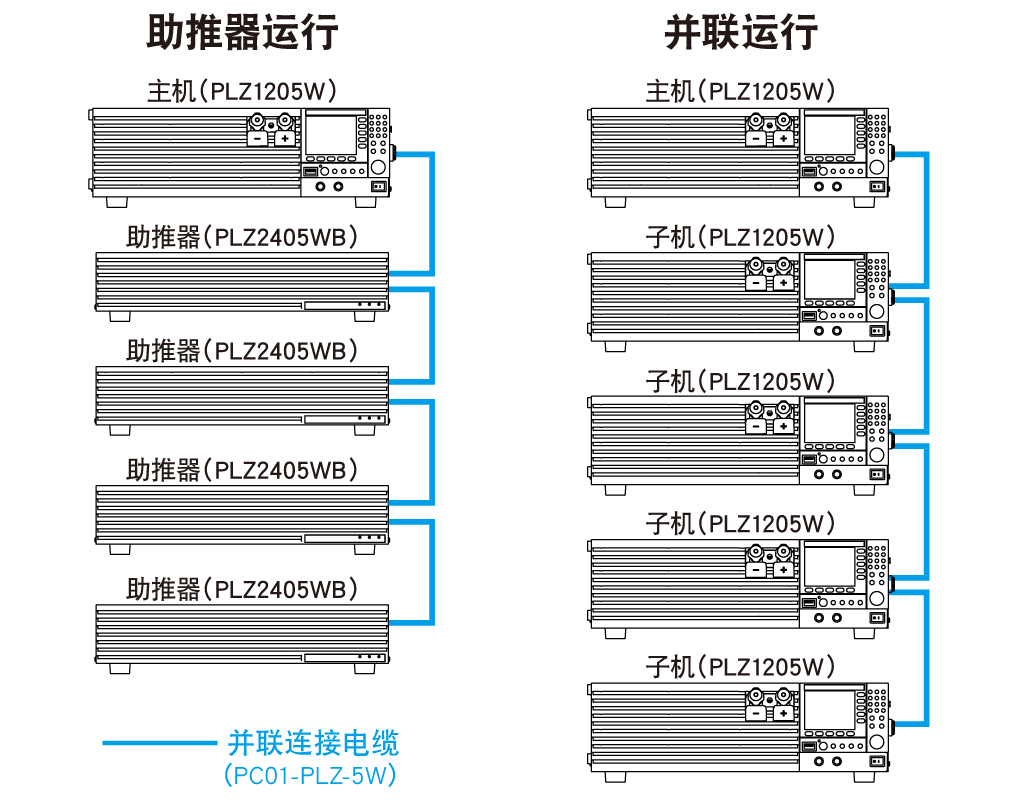

并联运行
相同机型的并联运行Max5台
此外, 不使用助推器的并联运行中, 包括主机可并联连接Max 5 台相同机种(Max 6kW / 1200A)。连接为单一控制, 主从运行, 用主机的面板可控制及显示全部系统。且按照连接时连接机台的数量, 需要选购并联运行电缆(PC01-PLZ-5W)。
※PLZ2405WB(助推器)附带一个PC01-PLZ-5W。
并联连接台数与功率(Max电流与Max功率)
| 从机 | 1台 | 2台 | 3台 | 4台 |
|---|---|---|---|---|
| PLZ205W | 80 A/400 W | 120 A/600 W | 160 A/800 W | 200 A/1000 W |
| PLZ405W | 160 A/800 W | 240 A/1200 W | 320 A/1600 W | 400 A/2000 W |
| PLZ1205W | 480 A/2400 W | 720 A/3600 W | 960 A/4800 W | 1200 A/6000 W |
*恒流模式下的设置准确度及电流测量准确度, 通过并联运行下进行校正, 就可得到与单机相同的准确度。

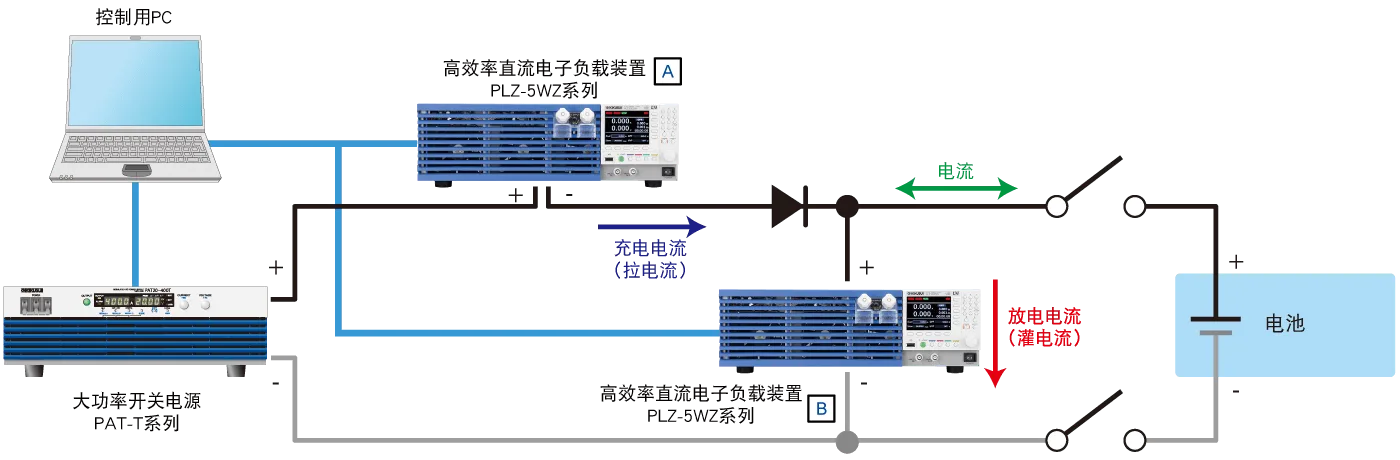

连接示意图

连接示意图

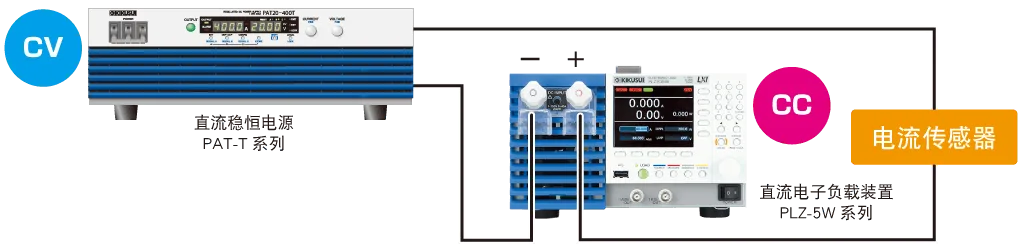

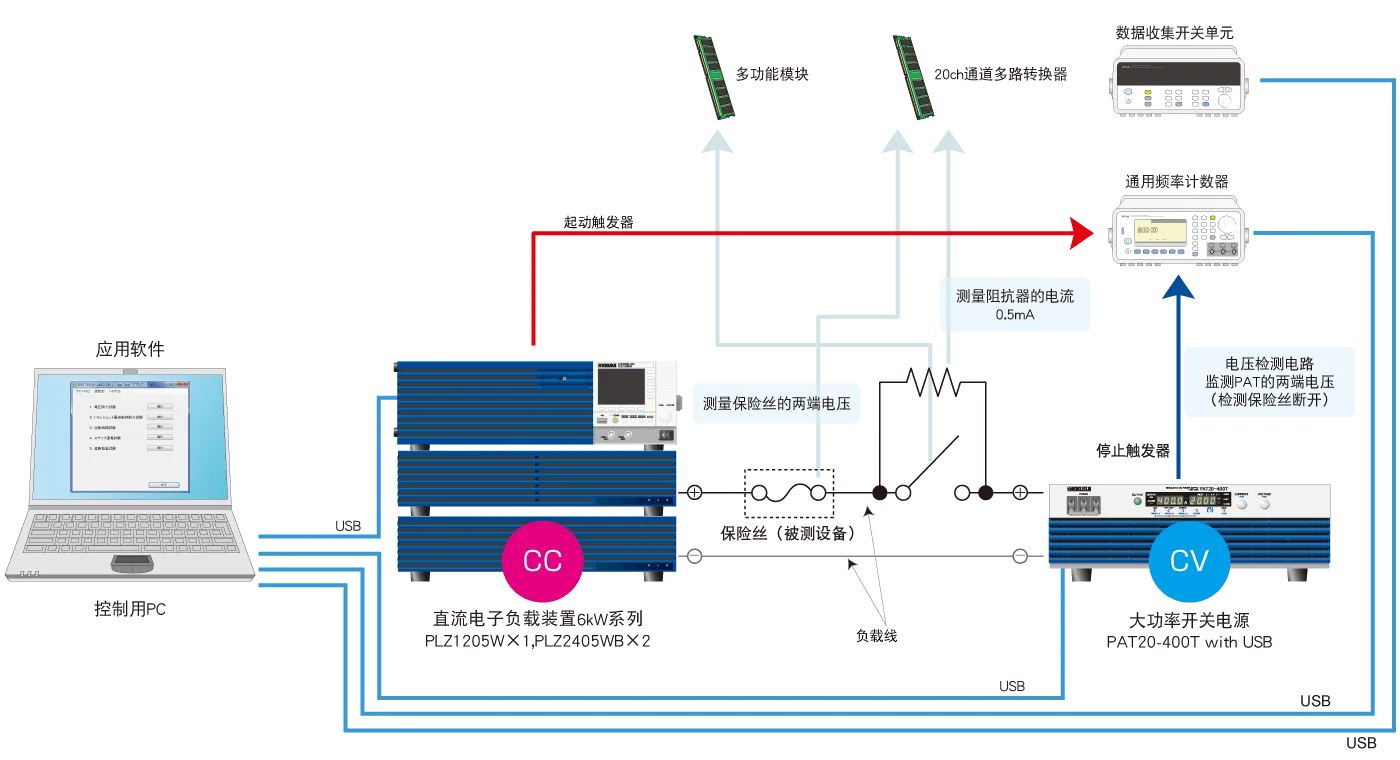

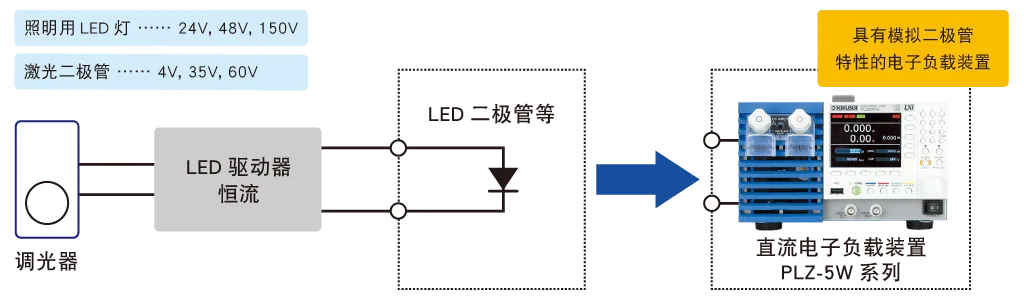

应用领域
电源的简易阻抗测量

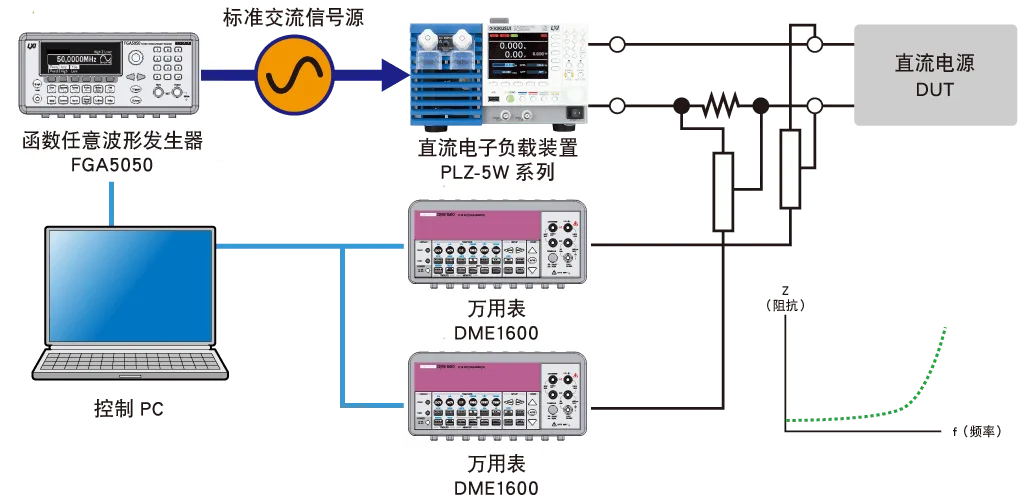

PLZ-5W的情况
将信号发生器和数字电压表组合而成的简易阻抗试验系统等, 可灵活支持各种应用。

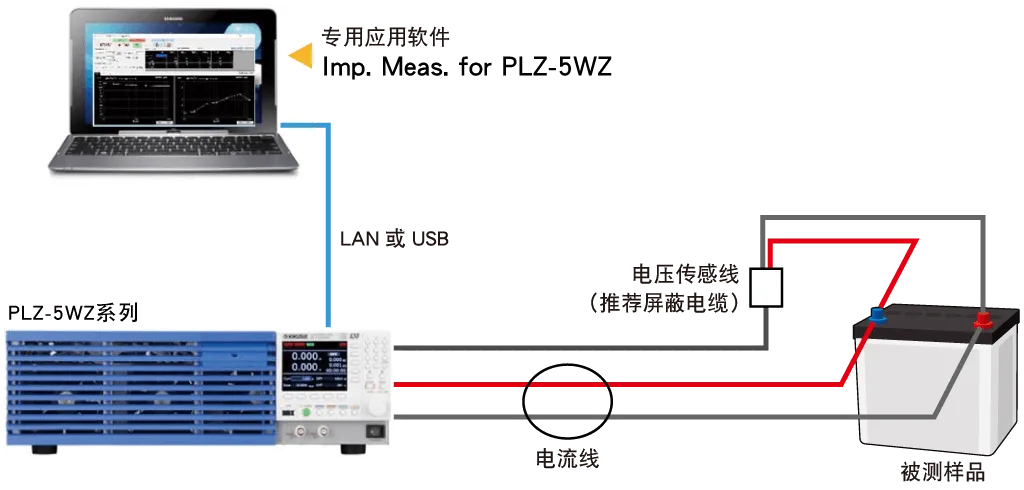

PLZ-5WZ的情况
不需要函数任意波形发生器
规格
阵容
| 规格 | PLZ205W | PLZ405W | PLZ1205W | ||
|---|---|---|---|---|---|
| 额定 | 动作电压(V) | 0.25〜150 | |||
| 电流(A) | 40 | 80 | 240 | ||
| 功率(W) | 200 | 400 | 1200 | ||
| 恒流模式(CC) | 可设定范围 | H量程(A) | 0〜42 | 0〜84 | 0〜252 |
| M量程(A) | 0〜4.2 | 0〜8.4 | 0〜25.2 | ||
| L量程(A) | 0〜0.42 | 0〜0.84 | 0〜2.52 | ||
| 脉动 | mArms | 4 | 8 | 24 | |
| 恒压模式(CV) | 可设定范围 | H量程(V) | 0〜157.5 | ||
| L量程(V) | 0〜15.75 | ||||
| 分辨率 | H量程(mV) | 5 | |||
| L量程(mV) | 0.5 | ||||
| 恒阻模式(CR) | 可设定范围 | H量程(S) | 42〜0 | 84〜0 | 252〜0 |
| M量程(S) | 4.2〜0 | 8.4〜0 | 25.2〜0 | ||
| L量程(mS) | 420〜0 | 840〜0 | 2520〜0 | ||
| 恒功率模式(CP) | 可设定范围 | H量程(W) | 0〜210 | 0〜420 | 0〜1260 |
| M量程(W) | 0〜21 | 0〜42 | 0〜126 | ||
| L量程(W) | 0〜2.1 | 0〜4.2 | 0〜12.6 | ||
| 重量 | (约)kg | 7 | 7.5 | 14 | |
| 消耗功率 | (约)VAmax | 50 | 50 | 85 | |
通用规格
开关动作
动作模式:CC、CR 频率:1.0Hz~100.0kHz 占空比:1%~99%
输入电压
AC100V~240V(AC90V~250V)单相
额定
| 型号 | PLZ205W | PLZ405W | PLZ1205W |
|---|---|---|---|
| 动作电压 | 0.25 V〜150 V *1 | ||
| 电流 *2 | 40 A | 80 A | 240 A *3 |
| 功率 | 200W | 400W | 1200W |
| Min动作电压 | 0.05V(在后面输入端子测量) | ||
| 卸载时的输入电阻 | 约660kΩ *4 | ||
| 负载输入端子 对接地电压 | ±500 V | ||
* 1 在开关模式下, 当设置通过速率每1A/μs, Min工作电压(包括配线阻抗因素引起的电压下降部分)在PLZ205W中上升约150mV, 在PLZ405W中上升约125mV,在PLZ1205W中上升约75mV * 2 输入电压为 1V 或更低时,电流每 0.1V 减少 10%。 * 3 前部负载输入端子为80A。PLZ-5W的规格由后部负载输入端子所规定, 有可能在前部负载输入端子中不符合规格。 * 4 相同机种并联运行时, 约660/机台数 kΩ
恒电流(CC)模式
| 型号 | PLZ205W | PLZ405W | PLZ1205W | ||
|---|---|---|---|---|---|
| 动作范围 | H量程 | 0 A 〜 40 A | 0 A 〜 80 A | 0 A 〜 240 A | |
| M量程 | 0 A 〜 4 A | 0 A 〜 8 A | 0 A 〜 24 A | ||
| L量程 | 0 A 〜 0.4 A | 0 A 〜 0.8 A | 0 A 〜 2.4 A | ||
| 可设定范围 | H量程 | 0 A 〜 42 A | 0 A 〜 84 A | 0 A 〜 252 A | |
| M量程 | 0 A 〜 4.2 A | 0 A 〜 8.4 A | 0 A 〜 25.2 A | ||
| L量程 | 0 A 〜 0.42 A | 0 A 〜 0.84 A | 0 A 〜 2.52 A | ||
| 分辨率 | H量程 | 1 mA | 2 mA | 5 mA | |
| M量程 | 0.1 mA | 0.2 mA | 0.5 mA | ||
| L量程 | 0.01 mA | 0.02 mA | 0.05 mA | ||
| 设定精度 | H量程 | ±(0.2% of set + 0.1% of range) | |||
| M量程 | ±(0.2% of set + 0.3% of range) | ||||
| L量程 | ±(0.2% of set + 1% of range) | ||||
| 并联运行 | H量程 | ±(0.4% of set + 0.8% of range) | |||
| M量程 | ±(0.4% of set + 0.8% of range) | ||||
| L量程 | ±(0.4% of set + 5% of range) | ||||
| 输入电压波动 *1 | 4 mA | 8 mA | 24 mA | ||
| 脉动 | rms *2 | 4 mA | 8 mA | 24 mA | |
| p-p *3 | 40 mA | 80 mA | 200 mA | ||
*1 额定功率/150V的电流中将输入电压更改为1V〜150V为止时 *2 测量频率带宽∶10Hz~1MHz *3 测量频率带宽∶10Hz~20MHz
恒电阻(CR)模式
| 型号 | PLZ205W | PLZ405W | PLZ1205W | ||
|---|---|---|---|---|---|
| 动作范围 *1 | H量程 | 40 S 〜 0.002 S (0.025 Ω 〜 500 Ω) | 80 S 〜 0.004 S (0.0125 Ω 〜 250 Ω) | 240 S 〜 0.012 S (0.0042 Ω 〜 83.333 Ω) | |
| M量程 | 4 S 〜 0.0002 S (0.25 Ω 〜 5000 Ω) | 8 S 〜 0.0004 S (0.125 Ω 〜 2500 Ω) | 24 S 〜 0.0012 S (0.042 Ω 〜 833.33 Ω) | ||
| L量程 | 400 mS 〜 0.02 mS (2.5 Ω 〜 50000 Ω) | 800 mS 〜 0.04 mS (1.25 Ω 〜 25000 Ω) | 2400 mS 〜 0.12 mS (0.42 Ω 〜 8333.3 Ω) | ||
| 可设定范围 | H量程 | 42 S 〜 0 S (0.0238 Ω 〜 Open) | 84 S 〜 0 S (0.0119 Ω 〜 Open) | 252 S 〜 0 S (0.00397 Ω 〜 Open) | |
| M量程 | 4.2 S 〜 0 S (0.238 Ω 〜 Open) | 8.4 S 〜 0 S (0.119 Ω 〜 Open) | 25.2 S 〜 0 S (0.0397 Ω 〜 Open) | ||
| L量程 | 420 mS 〜 0 S (2.38 Ω 〜 Open) | 840 mS 〜0 S (1.19 Ω 〜 Open) | 2520 mS 〜 0 S (0.397 Ω 〜 Open) | ||
| 分辨率 | H量程 | 1 mS | 2 mS | 5 mS | |
| M量程 | 0.1 mS | 0.2 mS | 0.5 mS | ||
| L量程 | 0.01 mS | 0.02 mS | 0.05 mS | ||
| 设置精度 *2 | H量程 | ±(0.5% of set + 0.5% of range) | |||
| M量程 | ±(0.5% of set + 0.5% of range) | ||||
| L量程 | ±(0.5% of set + 1.5% of range) | ||||
| 并联运行 | H量程 | ±(0.5% of set + 1.5% of range) | |||
| M量程 | ±(0.5% of set + 1.5% of range) | ||||
| L量程 | ±(0.5% of set + 5% of range) | ||||
*1 电导率[S]= 输入电流[A]/输入电压[V]= 1/电阻值[Ω] *2 输入电流换算值。用感应端部
恒电压(CV)模式
| 型号 | PLZ205W | PLZ405W | PLZ1205W | |
|---|---|---|---|---|
| 动作范围 | H量程 | 0.25 V 〜 150 V | ||
| L量程 | 0.25 V 〜 15 V | |||
| 可设定范围 | H量程 | 0 V 〜 157.5 V | ||
| L量程 | 0 V 〜 15.75 V | |||
| 分辨率 | H量程 | 5 mV | ||
| L量程 | 0.5 mV | |||
| 设置精度 *1 | ±(0.1% of set + 0.1% of range) | |||
| 并联运行 | ±(0.2% of set + 0.2% of range) | |||
| 输入电压变动*2 | 12 mV | |||
*1 输入电压为动作范围内, 用远程感应时的感应端部 *2 对于输入电压为5V且电流变化为额定值的10%〜100%(远程感应时)
恒功率(CP)模式
| 型号 | PLZ205W | PLZ405W | PLZ1205W | ||
|---|---|---|---|---|---|
| 动作范围 | H量程 | 20 W 〜 200 W | 40 W 〜 400 W | 120 W 〜 1200 W | |
| M量程 | 2 W 〜 20 W | 4 W 〜 40 W | 12 W 〜 120 W | ||
| L量程 | 0.2 W 〜 2 W | 0.4 W 〜 4 W | 1.2 W 〜 12 W | ||
| 可设定范围 | H量程 | 0 W 〜 210 W | 0 W 〜 420 W | 0 W 〜 1260 W | |
| M量程 | 0 W 〜 21 W | 0 W 〜 42 W | 0 W 〜 126 W | ||
| L量程 | 0 W 〜 2.1 W | 0 W 〜 4.2 W | 0 W 〜 12.6 W | ||
| 分辨率 | H量程 | 0.005 W | 0.01 W | 0.05 W | |
| M量程 | 0.0005 W | 0.001 W | 0.005 W | ||
| L量程 | 0.00005 W | 0.0001 W | 0.0005 W | ||
| 设定精度 | H量程 | ±(0.5% of range + 0.04A×Vin *1) | ±(0.5% of range + 0.08A×Vin *1) | ±(0.5% of range + 0.24A×Vin *1) | |
| M量程 | ±(0.5% of range + 0.008A×Vin *1) | ±(0.5% of range + 0.016A×Vin *1) | ±(0.5% of range + 0.048A×Vin *1) | ||
| L量程 | ±(1% of range + 0.004A×Vin *1) | ±(1% of range + 0.008A×Vin *1) | ±(1% of range + 0.024A×Vin *1) | ||
| 并联运行 | H量程 | ±(2% of range + 0.4% current range ×Vin *1) | |||
| M量程 | ±(2% of range + 0.4% current range ×Vin *1) | ||||
| L量程 | ±(2% of range + 2.5% current range ×Vin *1) | ||||
*1 Vin∶后部负载输入端子电压, 或者为感应端子电压。
任意IV 特性(ARB)模式
| 型号 | PLZ205W | PLZ405W | PLZ1205W |
|---|---|---|---|
| 动作范围 | 对于输入电压可设置3点~100点的电流值。 (设定点之间用直线插补) | ||
| 响应速度 | 对于输入电压Min为50μs | ||
电压计
| 型号 | PLZ205W | PLZ405W | PLZ1205W | |
|---|---|---|---|---|
| 显示 | H量程 | 0.00V〜150.00V | ||
| L量程 | 0.000V〜15.000V | |||
| 精度 | ±(0.1% of reading + 0.1% of range) | |||
| 并联运行(TYP) | ±(0.1% of reading + 0.1% of range) | |||
电流计
| 型号 | PLZ205W | PLZ405W | PLZ1205W | ||
|---|---|---|---|---|---|
| 显示 | H量程 | 0.000A〜40.000A | 0.000A〜80.000A | 0.00A〜240.00A | |
| M量程 | 0.0000A〜4.0000A | 0.0000A〜8.0000A | 0.000A〜24.000A | ||
| L量程 | 0.00mA〜400.00mA | 0.00mA〜800.00mA | 0.0000mA〜2.4000A | ||
| 精度 | H,M量程 | ±(0.2% of reading + 0.3% of range) | |||
| L量程 | ±(0.2% of reading + 1% of range) | ||||
| 并联运行(TYP) | H,M量程 | ±(0.4% of reading + 0.8% of range) | |||
| L量程 | ±(0.4% of reading + 5% of range) | ||||
功率计
| 型号 | PLZ205W | PLZ405W | PLZ1205W |
|---|---|---|---|
| 显示 | 表示电压示值与电流示值之积 | ||
转换模式
| 型号 | PLZ205W | PLZ405W | PLZ1205W | |
|---|---|---|---|---|
| 动作模式 | CC、CR | |||
| 频率设定范围 | 1.0Hz〜100.0kHz | |||
| 频率设置分辨率 | 1Hz〜10Hz | 0.1Hz | ||
| 11Hz〜100Hz | 1Hz | |||
| 110Hz〜1000Hz | 10Hz | |||
| 1.1kHz〜10.0kHz | 0.1kHz | |||
| 10kHz〜100kHz | 20kHz, 50kHz, 100kHz | |||
| 频率设定精度 | ±(0.5% of set) | |||
| 占空比设置范围、步 *1 | 1Hz〜10Hz | 5.0% 〜 95.0%、0.1% Step | ||
| 11Hz〜100Hz | ||||
| 110Hz〜1000Hz | ||||
| 1.1kHz〜10.0kHz | 5% 〜 95% 、1% Step | |||
| 10kHz〜100kHz | 10% 〜 90%、10% Step | |||
*1 Min时间间距为5μs。Min占空比由Min时间间隔所限制。
转换速度
| 型号 | PLZ205W | PLZ405W | PLZ1205W | |
|---|---|---|---|---|
| 动作模式 | CC | |||
| 设定范围 | H量程 | 0.01 A/μs 〜 10 A/μs | 0.02 A/μs 〜 20 A/μs | 0.06 A/μs 〜 60 A/μs |
| M量程 | 0.001 A/μs 〜 1 A/μs | 0.002 A/μs 〜 2 A/μs | 0.006 A/μs 〜 6 A/μs | |
| L量程 | 0.1 mA/μs 〜 100 mA/μs | 0.2 mA/μs 〜 200 mA/μs | 0.6 mA/μs 〜 600 mA/μs | |
| 分辨率 | H量程 | 0.01A/μs | 0.02A/μs | 0.06A/μs |
| M量程 | 0.001A/μs | 0.002A/μs | 0.006A/μs | |
| L量程 | 0.1mA/μs | 0.2mA/μs | 0.6mA/μs | |
| 设置精度 *1 | H,M量程 | ±(10% of set + 1.25μs) | ||
| L量程 | ±(12% of set + 5μs) | |||
*1 额定电流的0%~100%电流变化中, 达到10%~90%的时间

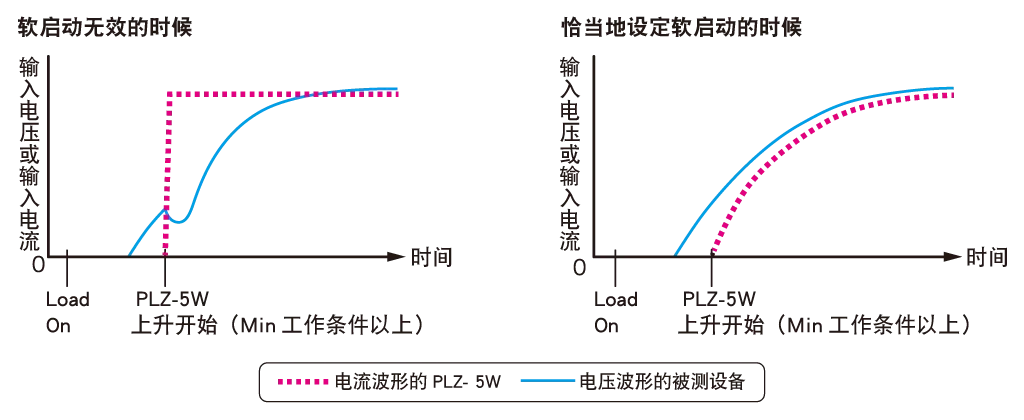

软起动
| 型号 | PLZ205W | PLZ405W | PLZ1205W |
|---|---|---|---|
| 动作模式 | CC | ||
| 时间设定范围 | OFF, 100μs, 200μs, 500μs, 1ms, 2ms, 5ms, 10ms, 20ms | ||
| 时间设定精度 | ±(30% of set +10μs) | ||
远程传感检测
| 型号 | PLZ205W | PLZ405W | PLZ1205W |
|---|---|---|---|
| 可保证电压 | 约7V(输入端子和传感测端子间的电位差的合计) | ||
保护功能
| 型号 | PLZ205W | PLZ405W | PLZ1205W | |
|---|---|---|---|---|
| 过电流保护(OCP) | 设定范围 | 0.0A〜44.0A | 0.0A〜88.0A | 0.0A〜264.0A |
| 分辨率 | 10mA | 10mA | 10mA | |
| 保护动作 | 可选择卸载或者限制 | |||
| 过功率保护(OPP) | 设定范围 | 0W〜220W | 0W〜440W | 0W〜1320W |
| 分辨率 | 0.1W | 0.1W | 0.1W | |
| 保护动作 | 可选择卸载或者限制 | |||
| 低电压保护(UVP) | 设定范围 | Off, 0.00V〜150.00V | ||
| 分辨率 | 0.01V | |||
| 保护动作 | 卸载 | |||
| WatchDog保护 (WDP) | 设定范围 | Off, 1s〜3600s | ||
| 保护动作 | 卸载 | |||
时序功能
| 型号 | PLZ205W | PLZ405W | PLZ1205W |
|---|---|---|---|
| 动作模式 | CC、CR、CV、CP | ||
| Max 程序数 | 30 | ||
| Max 步数 | 10000 | ||
| 步执行时间 | 25μs〜1000h | ||
| 时间分辨率 | 1μs | ||
其他
| 型号 | PLZ205W | PLZ405W | PLZ1205W | |
|---|---|---|---|---|
| 经过时间显示 | 显示加载至卸载的时间 | |||
| 范围 | 1s~999h59min59s | |||
| 累计电流计 | 显示加载至卸载的累计电流 | |||
| 累计功率计 | 显示加载至卸载的累计功率 | |||
| 自动卸载定时器 | 经过设置的时间后,自动卸载 | |||
| 可设定范围 | 1s~3599999s 或者 Off | |||
外部控制连接器
| 型号 | PLZ205W | PLZ405W | PLZ1205W | |
|---|---|---|---|---|
| 加载或停止加载控制输入 | 可以切换逻辑等级。 上拉到10kΩ, 5V。 临界值为HIGH:3.5V~5V, LOW:0V~1.5V | |||
| 量程控制输入 | 可以用2bit信号切换量程L/M/H。 上拉到10kΩ, 5V。 临界值为HIGH:3.5V~5V, LOW:0V~1.5V | |||
| 警报输入 | 警报通过0V~1.5V之间的电压激活。 上拉到10kΩ, 5V。 临界值为HIGH:3.5V~5V, LOW:0V~1.5V | |||
| 警报解除输入 | 警报发生后,先解除警报的原因,然后将EXT CONT连接件的5号PIN输入端的电平由LOW电平变到HIGH电平,这时的上升沿就会将警报信号解除。 上拉到10kΩ, 5V。 临界值为HIGH:3.5V~5V, LOW:0V~1.5V | |||
| 触发输入 | 当接收到0V~0.8V之电压时,恢复暂停的时序动作。 上拉到10kΩ, 5V。 临界值为 HIGH:2V~5V, LOW:0V~0.8V | |||
| 外部电压控制输入(CC/CR/CP 模式) | 用外部电压输入控制CC/CR/CP任一的负载设定值。 输入阻抗为约10kΩ。 CC模式 : 以0V~10V控制额定电流的0%~100%。 CR模式 : 以0V~10V控制电导设定值的0%~100%。 CP模式 : 以0V~10V控制额定功率的0%~100%。 | |||
| 设定精度 | ±(1% of range)(CC模式,H量程TYP值) | |||
| 外部电压控制输入(CV模式) | 用外部电压输入控制CV模式负载设定值。 以0V~10V控制额定电压的0%~100%。 输入阻抗为约10kΩ。 | |||
| 设定精度 | ±(1% of range)(TYP值) | |||
| 外部电压控制输入(CC叠加) | 用外部电压输入将电流值加上到CC模式的负载设定值来执行控制。以-10V〜10V的范围内加上额定电流的-100%〜100%电流值。输入阻抗为约10kΩ。 | |||
| 设定精度 | ±(1% of range)(H量程TYP值) | |||
| 加载或停止加载 状态输出 | 加载时打开。 用光电耦合器的集电极开路输出。 *1 | |||
| 量程状态输出 | 用2bit输出电流量程L/M/H的状态。 用光电耦合器的集电极开路输出。 *1 | |||
| ALARM1 输出 | 过电压检测, 逆连接检测, 过热检测, 警报输入检测, 前部负载输入端子过电流检测, 并联运行异常检出时打开。 用光电耦合器的集电极开路输出。 *1 | |||
| ALARM2 输出 | 过电流保护, 过功率保护, 低电压保护, Watch Dog工作时ON。 | |||
| Digital 0输出/Digital 1 输出 | 序列步骤中的逻辑信号输出。 输出电阻为约330Ω。 输出电压为约3.3VEMF | |||
| Digital 2 输入输出 | 可切换输入输出。 设置输出时:序列步骤中的逻辑信号输出。 输出阻抗为约330Ω设置输入时:序列和测量功能触发输入。 临界值为HIGH:2V〜5V, LOW:0V〜0.8V | |||
| 电流监控输出 | 以各量程的额定电流0〜100%输出0〜10V | |||
| 精度 | ±(1% of range)(H量程TYP值) | |||
| 短接接点输出 | 短路功能打开时,继电器接点打开。(30Vdc/1A) | |||
*1 光电耦合器的Max外加电压为30V, Max电流为4mA
前部BNC端子
| 型号 | PLZ205W | PLZ405W | PLZ1205W | |
|---|---|---|---|---|
| 触发输出 | 用序列设置触发输出时, 步骤执行时输出10μs的脉冲。 开关动作时输出1us的脉冲。 | |||
| 电流监控输出 | 以量程额定电流的0%〜100%输出0V〜2V | |||
| 精度 | ±(1% of range)(H量程TYP值) | |||
| 对接地电压 | ±30V | |||
通信功能
| 型号 | PLZ205W | PLZ405W | PLZ1205W |
|---|---|---|---|
| LAN | IEEE 802,3 100Base-Tx/10Base-T Ethernet IPv4,RJ-45 连接器 | ||
| RS232C | D-SUB 9 针,波特率:9600/19200/38400/115200 bps,数据长度:8 位,停止位:1 位,奇偶校验位:无,流量控制:无/CTS-RTS | ||
| USB | 符合 USB 2.0 规格, 通讯速度:480 Mbps(High Speed), 符合 USBTMC-USB488 设备等级 | ||
一般规格
| 型号 | PLZ205W | PLZ405W | PLZ1205W | |
|---|---|---|---|---|
| 输入电压/频率范围 | AC100V~240V(AC90V~250V)单相 连续/47Hz~63Hz | |||
| 消耗功率 | 50VAmax | 50VAmax | 85VAmax | |
| 冲击电流 | 45A Peak Max | |||
| 环境条件 | 动作温度/湿度范围 | 0℃〜40℃/20%RH〜85%RH(无结露现象) | ||
| 保存温度/湿度范围 | -20℃〜70℃/90%RH以下(无结露现象) | |||
| 接地位置 | 室内使用, 2000m以下, 过电压类别Ⅱ | |||
| 绝缘电阻 | 一次⇔输入端子 | 500Vdc 30MΩ以上 (环境湿度小于等于70%RH) | ||
| 一次⇔底盘 | ||||
| 输入端子⇔底盘 | ||||
| 耐电压 | 一次⇔输入端子 | AC1500V 1分钟无异常 | ||
| 一次⇔底盘 | AC1500V 1分钟无异常 | |||
| 输入端子⇔底盘 | AC750V 1分钟无异常 | |||
| 外形尺寸(Max尺寸) | 214.5W × 124(155)H × 400(480)Dmm | 429.5(455)W × 128(145)H × 400(480)Dmm | ||
| 重量 | 约7kg | 约7.5kg | 约 14 kg | |
| 附件 | 电源电缆 1个/前部负载输入端子盖 1个/后部负载输入端子盖 1组/外部控制用连接器组装套件 1组 负载输入端子用螺丝套件 2组/前部负载输入端子旋钮套件 1组/CD-R 1张/快速参考指南(日语, 英语)1张/安全手册 1本 | |||
| 电磁符合性(EMC)*1*2 | 符合以下的指令及规格的要求事项 EMC指令 2014/30/EU、 EN62326-1(Class A*3)、 EN55011(Class A*3、Group1*4)、 EN61000-3-2、 EN61000-3-3 适用条件:与本产品连接时所使用的电缆及电线均在3m以下 | |||
| 安全性 *1 | 低电压指令 2014/35/EU*2 EN61010-1 (ClassⅠ*5、Pollution degree 2 *6) | |||
* 1 不适用于特别订制产品, 改造产品。 * 2 * 3 本产品为Class A机器。是为在工业环境中使用而设计的。如果在住宅区使用本产品有可能会引起造成干涉的原因。 若发生此种情况时, 为防止干涉收音机或电视机播放接收信号, 有时需要采取特别措施以减少用户产生的电磁辐射。 * 4 本产品为Group 1机器。本产品为了材料处理或者检查分析, 利用了电磁辐射, 感应和/或静电结合的方式, 并非有意地产生/使用无线频率能量。 * 5 本产品为Class I机器。请务必保证本产品的保护导体端子接地。如果没有正确地接地, 就不能保证其安全性。 * 6 污染是附着异物(固体, 液体, 或者气体)会引起绝缘耐力和表面电阻率下降的状态。污染度2则是指只有非导电性的污染, 可能会不时地因结露发生暂时导电性的状态。
产品系列
选购件
GPIB转换器
并联运行电缆
时序创建软件“Wavy”
机柜适配器/支架选择
PLZ205W、PLZ405W
PLZ1205W
※ 使用机柜适配器用备用面板时, 请使用KBP3-2(1/2宽)
资料
产品目录
Multifunctional Electronic Load PLZ-5W/5WZSeries
https://global.kikusui.co.jp/download/cat_plz-5w-5wz/
