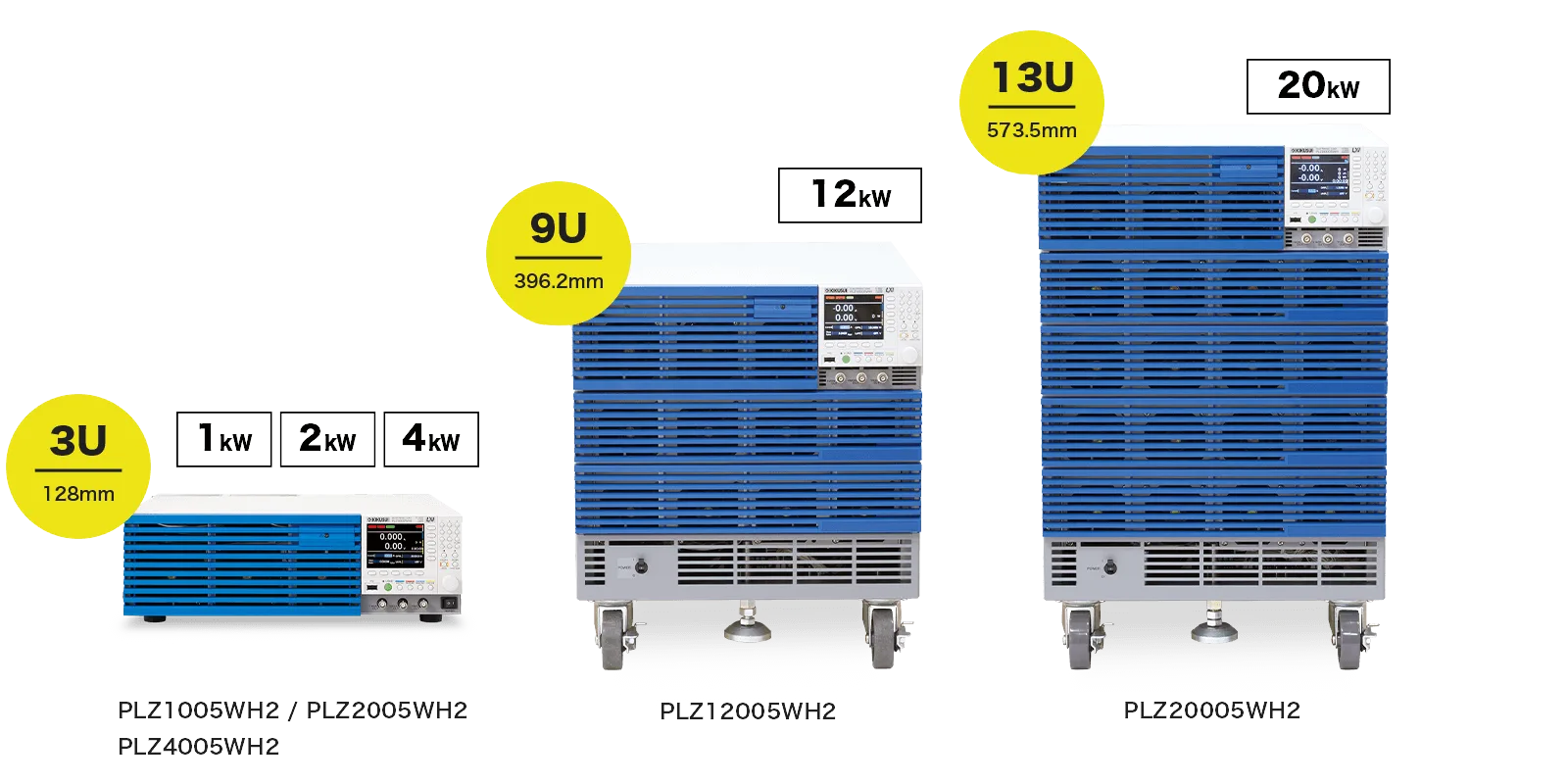

产品概要
忠实模仿被测试负载特性实现正确的性能评估!

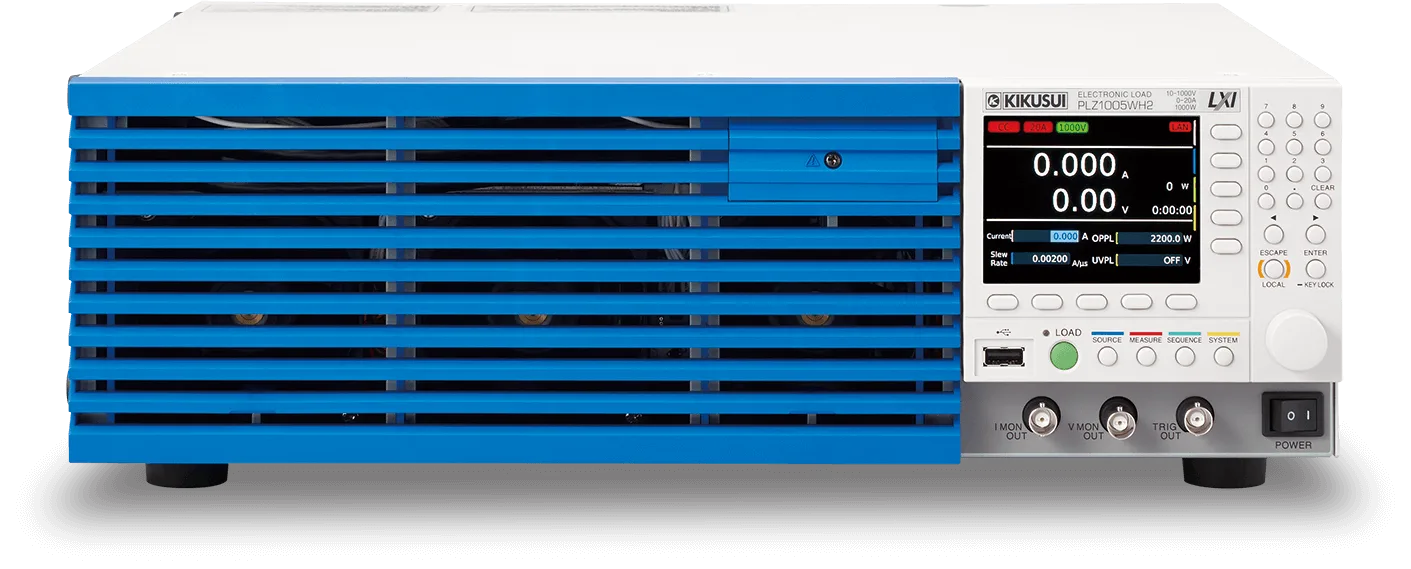

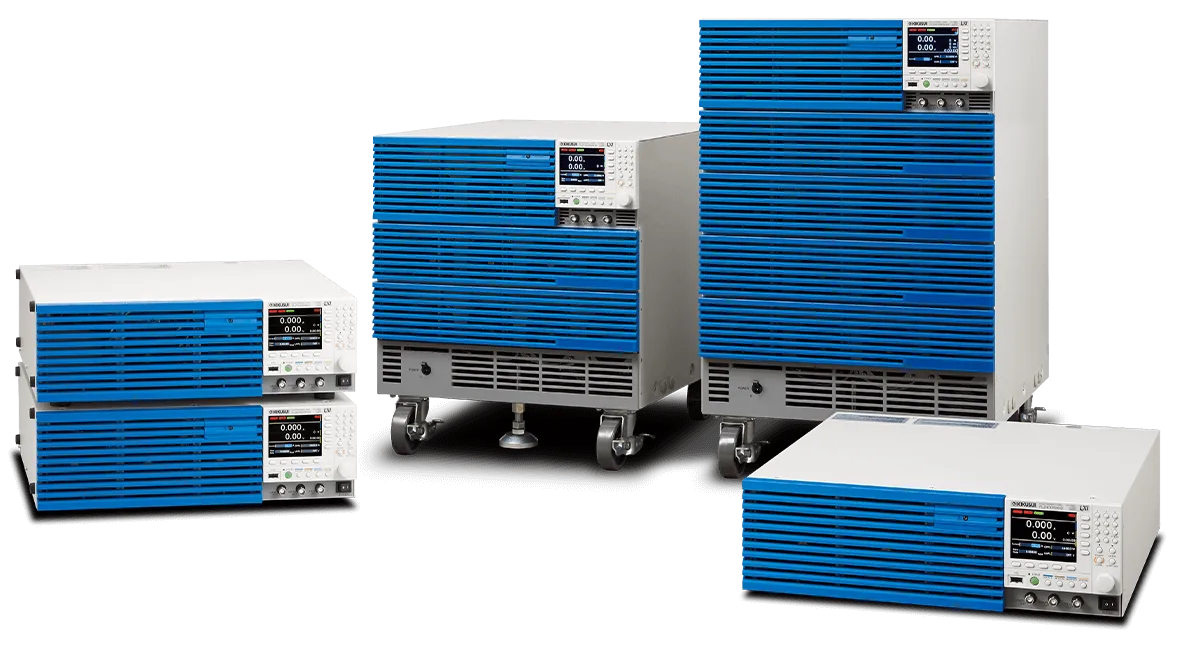

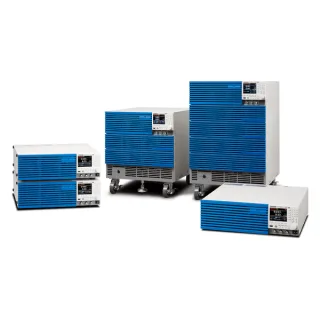

PLZ-5WH2 系列是以高可靠性与高安全性 为本而设计的高压,多功能,大功率直流电 子负载。具备有从1kW 的台式试验机种到 单台就可以实现20kW 的高压大功率的宽范 围机型。可以根据不同的需要选择不同的功 率。采用快速响应的电流控制电路,可以实 现负载的高速仿真。

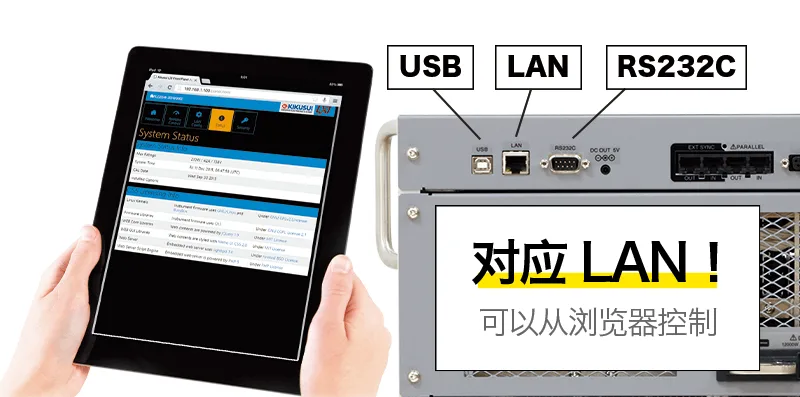

同时,采用高精度的电 流设计,具有充分的电流设定分辨率。界面 采用彩色液晶(LCD),具有良好的分辨度。 标准装备有LAN,USB,RS232C 通讯接口, 可以容易的组建各种检查系统。

特点
动作模式
PLZ-5WH2 系列有以下五种运行模式。在 +CV 模式以外的运行模式中,还可以设置 “UVPL *“来控制电流,使电压不会因电流过大而低于 UVP 设置值,以及设置 “UVPT “来关闭负载。 *UVPL “是 PLZ-5W 系列的 “+CV 模式”。

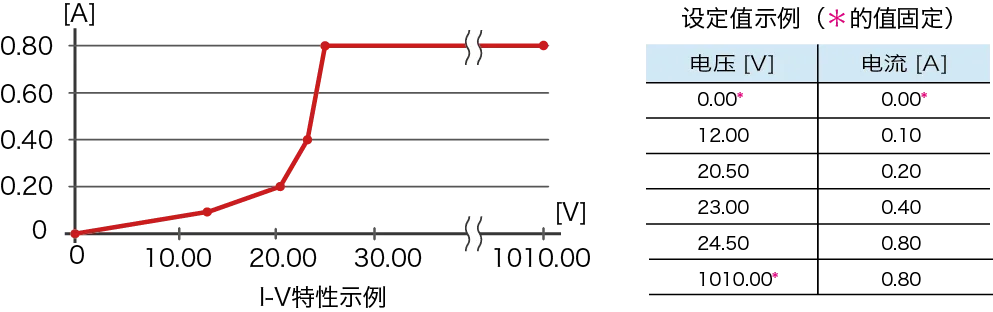

| 恒电流(CC)模式 | 指定电流值,即使电压变化也可保持恒定电流。 |
|---|---|
| 恒电阻(CR)模式 | 指定电导值,根据电压的变化调整电流值。 |
| 恒电压(CV)模式 | 指定电压,保持负载端的电压不变,调整电流值。 |
| 恒功率(CP)模式 | 指定功率值,保持消费功率不变,调整电流值。 |
| 任意IV特性(ARB)模式 | 指定多个I-V 特性中任意的电压和电流值,就可任意设置负载特性。 |
加载和停止加载动作
可按照系统灵活对应。加载和停止加载动作除了一般操作之外, 还可选择如下操作。
- 电源开通时以加载状态启动
- 显示加载时间
- 过一定时间之后停止加载
- 继电器等外部信号引起加载或停止加载
- 通过指定条件卸载(截断功能)
自动停止加载计时
从被测试物体开始放电, 经指定时间后, 会自动停止加载。 停止加载结束之后的累计功率, 累计电流也会被测量下来。 用于电池的放电试验等极为方便。
| 时间经过 | 经过的时间显示值达到设定值就会卸载 |
|---|---|
| 电压下降※ | 电压计的数值达到设定值就会卸载 |
| 累积电流 | 累计电流计的数值达到设定值就会卸载 |
| 累积功率 | 累计功率计的数值达到设定值就会卸载 |
改变响应速度
根据 DUT 的条件和应用设置响应速度。 可以更改的模式为 CV,CR 和 ARB。
| 项目 | 说明 | |
|---|---|---|
| Response | Voltage | 设置CV 模式的响应速度。Normal / Fast |
| Conductance | 设置CR 模式的响应速度。Normal / Fast | |
| ARB | 设置ARB 模式的响应速度。 该值是过滤器响应时间。OFF 表示没有过滤器。 OFF / 500μs / 1ms / 2ms / 5ms / 10ms / 20ms / 50ms / 100ms | |

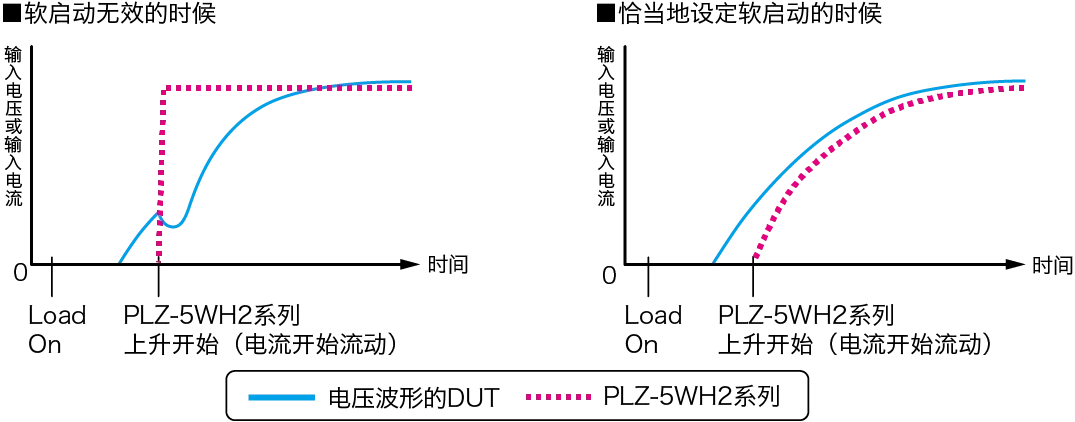

软启动功能
软启动为限制负载电流上升时间的功能。 软启动功能只有在满足以下全部条件时才会运行。
- 设置了软启动的启动时间。
- 在恒流(CC)模式下的加载状态。
- 在没有输入的情况下,突然输入 Min 动作电压以上的电压时。
负载电流急速上升而造成被测试物体的输出不稳定 , 或是由于电源的 过电流保护电路运行只好延迟启动时的电流变化等情况。
| 动作模式 | CC |
|---|---|
| 时间设定范围分辨率 | 500µs,1ms,2ms,5ms,10ms,20ms,50ms,100ms,或OFF |

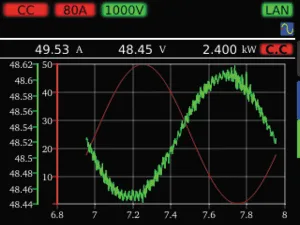

数据存入功能
使用数据存入功能,可在内部存 储器中记录新测量值(电流 / 电压 / 功率),再将所记录的数据, 以表格(Table)或图表(Chart)显示在 LCD 屏幕上。 通 过设定测量值记录的条件,可控制何时记录各测量。
| 条件 | 设定值 | 说明 |
|---|---|---|
| Trigger | – | 设置测量记录时间和记录测量次数。 |
| Source | – | 定义测量记录条件的事件(触发源)。 在按下Initiate 键并接收到触发之后,记录开始。 |
| Immediate | 按Initiate 将立即应用触发器。 | |
| BUS | 当从PC 接收到 TRG 命令或按下前面板上的 TRG 键时,应用触发器。 | |
| DIGITAL2 ※ | 当在EXT CONT 连接器的端子13 接收到信号时, 应用触发器。 | |
| MSync | 将触发器应用时序与同步连接的PLZ-5WH2 同步。 | |
| TALink | 如果在时序步骤设置中将Generate 设置为 TALink,则在执行步骤时应用触发器。 | |
| Load Off | 当负载关闭时应用触发器。 | |
| Count | 1 次~ 65536 次 | 记录的测量值次数。 |
| Delay | 0 μs 〜 100 s (分辨率:10μs) | 从触发应用到测量值记录的延迟时间。 |
| Interval | Disable(禁用)/ Enable(启用) | 设置当Count 为2 或更高时是否在记录之间插入 间隔。 |
| Interval Time | 10μs ~ 3600s (分辨率:10μs) | Interval 设置为启用时,记录间隔时间。 |
| Sense Aperture | 10μs ~ 1s (分辨率:10μs) | 每次录制的时间段。记录该时间段内的平均值。 |
※ 仅当Digital2 的Direction 设置为Input 时
数据累计功能
可以记录经过时间,累计电流,累计功率。记录时间和重设可以任意 设定。可以设置显示/ 不显示累计数据。
| 项目 | 设定值 | 说明 |
|---|---|---|
| Integral Gate | – | 设置累计数据记录时间。 |
| None | 累计数据记录手动启动/ 停止。 | |
| Load On | 与加载/ 卸载同步自动开始/ 停止记录。 或者,手动开始或停止记录。 | |
| Program Run | 与时序执行开始/ 停止同步自动开始/ 停止记录。 或者,手动开始或停止记录。 | |
| Reset | – | 选择累计数据重置方法。如果重新启动产品,则会重 置累计数据。 |
| Manual | 当按下Reset 键时,累计数据将被复位。 | |
| Auto | 开始记录之前自动重置。或者,当按下Reset 键时重置。 |

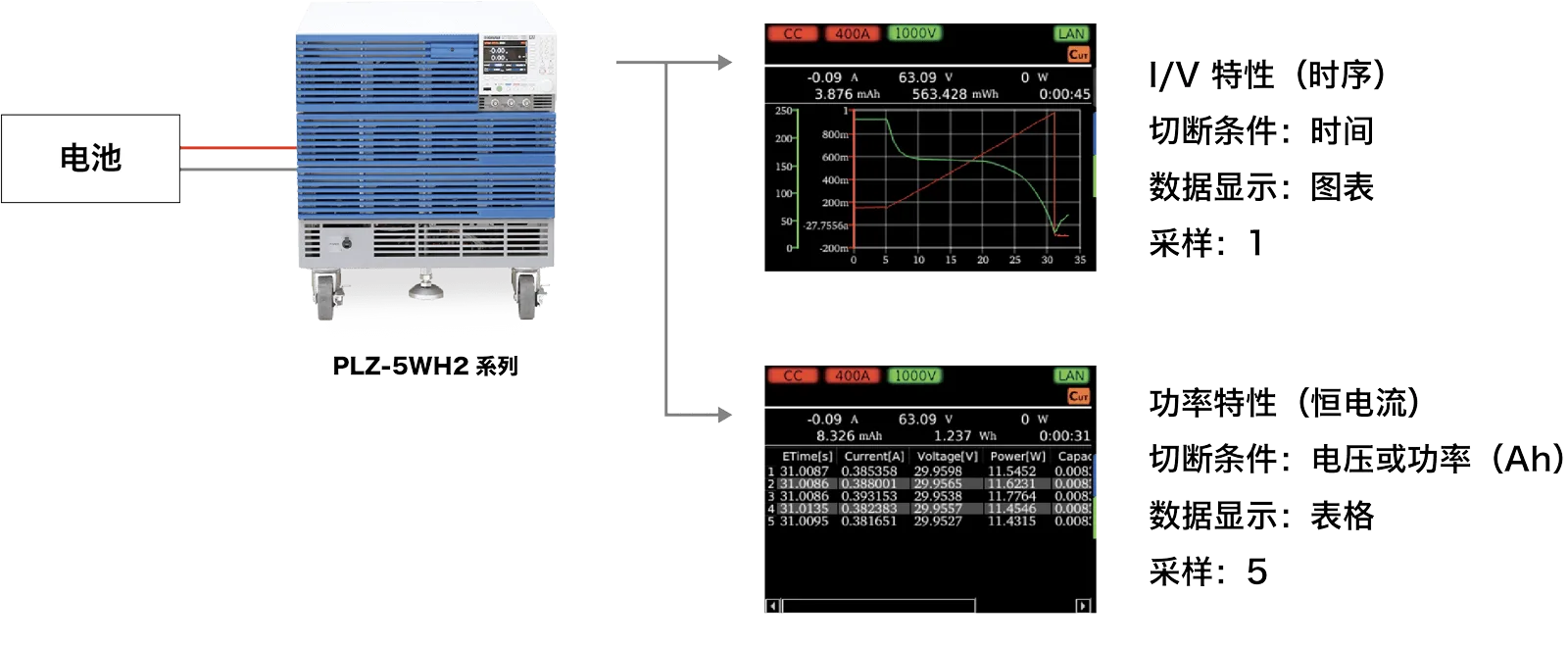

保存测量数据
记录的测量值和累计数据可通过CSV 格式保存在USB 存储器中。
脉冲功能
重复执行2 个设定值的动作称为“脉冲功能”。适用于大功率电源的 过渡响应特性试验以及蓄电池的脉冲放电试验。脉冲工作时,从前面 板的TRIG OUT 连接器会输出触发器信号。不管加载/卸载均可设定。 在CC 模式及CR 模式下工作。脉冲幅值可用数值或负载设定值的相 对比率进行设置。

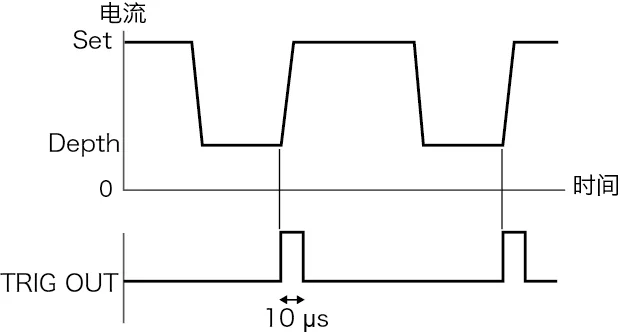

脉冲工作时,电流由LOW(Depth)切换到HIGH(Set)时,从前 面板的TRIG OUT 连接器会输出10μs 触发器信号。
| 动作模式 | CC及CR | |
|---|---|---|
| 频率设定范围 | 1.0 Hz ~ 10.0 kHz | |
| 频率设置分辨率 ※ | 1Hz ~ 10 Hz | 0.1Hz |
| 11Hz ~100 Hz | 1Hz | |
| 110Hz ~1000 Hz | 10Hz | |
| 1.1kHz ~10.0 kHz | 0.1kHz | |
正弦功能

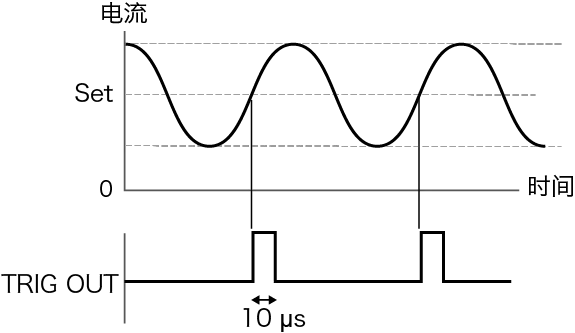

以正弦波形状改变电流的动作称为“正弦功能”。适用于大功率的电源 以及蓄电池的纹波叠加试验。正弦工作时,从前面板的 TRIG OUT 连 接器输出触发器信号。不管加载/卸载均可设定。在 CC 模式下工作。 无法设定电压转换速率。正弦幅值可用数值设定。
正弦动作时,电流增加Set 值通过时(正弦波相位角为0 度),从前 面板的TRIG OUT 连接器输出10μs 触发器信号。
| 动作模式 | CC | |
|---|---|---|
| 频率设定范围 | 1Hz ~ 1kHz,2kHz,5kHz,10kHz | |
| 频率设置分辨率 ※ | 1Hz ~ 10 Hz | 1Hz |
| 20 Hz ~ 100 Hz | 10Hz | |
| 200 Hz ~1000 Hz | 100 Hz | |
| 1000 Hz 〜 | 2kHz、5kHz、10kHz | |

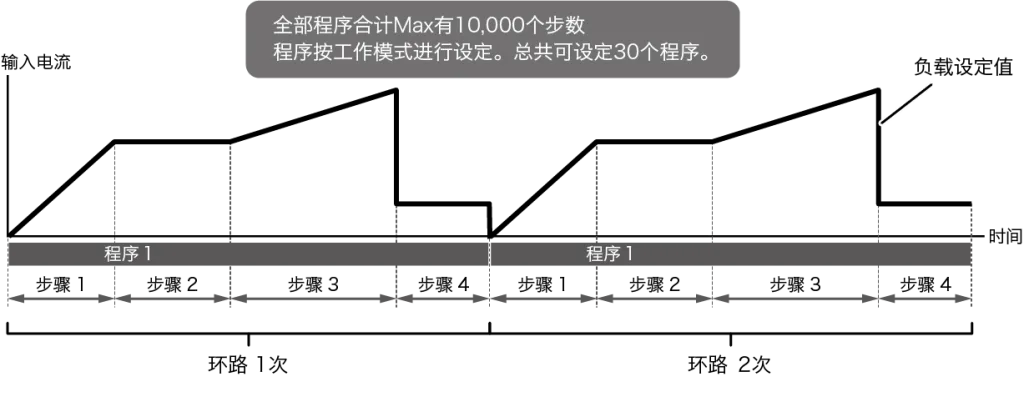

序列功能
时序由程序和步组成,程序为步的集合体。由步1 开始逐一以升序执 行。如果后的步结束,就是程序执行了一次。如果执行了所指定的环 路次数的程序,时序结束。您可以在程序时序的结束设置负载状态(加 载打开或关闭,负荷设定值,设置速率)。
| 设定范围 | 设定项目 | 内容 |
|---|---|---|
| 按步 | 负载设定值 | 电流值,电导率值,电压值,功率值 可设定的值随着当前的工作模式变化 |
| 电压转换速率 | 设定改变电流时的变化速度(仅限CC) | |
| 步执行时间 | 0.000050s ~ 3600000s(50μs 〜1000h)、 分辨率:1μs | |
| 加载/卸载控制 | 加载时,从步以及斜坡中选择负载设定值的变迁方法 | |
| 其他 | 触发器等待设定,触发器信号输出 | |
| 按程序 | 程序的环路次数 | 1 次~ 100,000 次,或无限 |
| 保护功能 | 指定执行保护功能(OCP,OPP,UVP)的值指定 |
TALink
使用TALink(Transient Acquire Link)触发器的话,可通过与时 序的步同步,在PLZ-5WH2 中存入数据。存入的数据可通过与PLZ- 5WH2 进行通信读取,或者可通过CSV 格式保存在USB 存储器中。
警报功能(保护功能)
此功能可检测异常并保护 DUT。 根据紧急程度,警报有两种类型 : 警报 1(紧急程度高)和警报 2(紧急程度低)。
警报 1(紧急程度高)
| 名称 | 动作 |
|---|---|
| 过电压检测(OVP) | 卸载 |
| 反向连接检测(Reverse) | |
| 过热检测/前面板DC INPUT 端子的过电流检测(OTP/Front) | |
| 警报输入检测(External) | |
| 并联运行异常检测 |
警报 2(紧急程度低)
| 名称 | 模式 | 动作 |
|---|---|---|
| 过电流保护(OCP) | CR,CV,CP | 卸载或者限制 |
| 过功率保护(OPP) | CC,CR,CV,ARB | |
| 低电压保护(UVP) | CC,CR,CP,ARB | 卸载,限制或关闭 |
| WatchDog 保护(WDP) | 全模式 | 卸载 |
UVP 的设定是,当电压低于设定值以下时,对电流予以限制(UVPL),同时也可以设定为 LOAD OFF。不论 LOAD ON/OFF 都可以设定。
| Trip | 关闭负载。设置显示变为UVPT。 |
|---|---|
| Limit | 限制电压,使其不等于或小于设定值。设置显示变为UVPL。 |
ABC预设存储器
ABC 预设存储器可将负载设定值保存在A、B、C 的3 个存储器中。 1 次的操作即可调出存储器内容,因此方便用于按顺序切换使用设定 值的情形。
设置内存
设置存储器可将当前状态下的下列 20 个项目(0 至 19 个)存储在主机存储器或 USB 记忆棒中。
- 动作模式
- 负载设定值(电流值、电导率值、电压值、功率值)
- 速率
- 脉冲幅值(电流值/电导率值、或比率)
- 脉冲间隔(频率/ 1 周期的时间和,占空比/HIGH 侧的工作时间)
- 正弦幅值(电流值)
- 正弦频率
- 警报的工作条件
- ABC 预设存储器的内容
此外,也可将PLZ-5WH2 中保存的文件读入PLZ-5W(USB 存储器) 中。在本产品中将UVP 动作设定为Limit 时,在PLZ-5W(PLZ205W、 PLZ405W、PLZ1205W)中为+CV 模式设定。

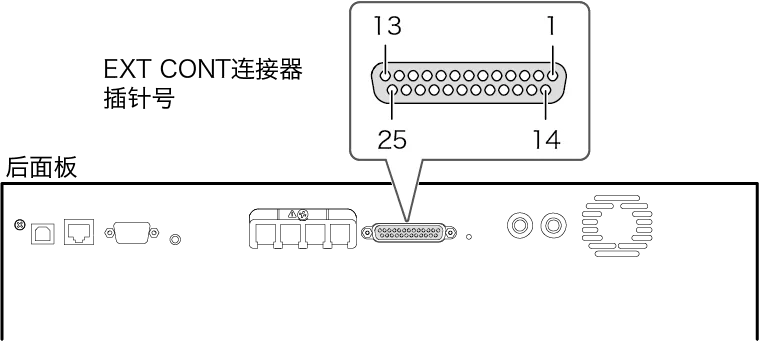

外部控制
PLZ-5WH2 可由外部设备控制/监控。
外部控制的各个端子与负载输入端子相绝缘。
| 端子号 | 输入/ 输出*1 | 信号名 | 内容 |
| 1 | – | STATUS COM | 14 号至16 号针的状态信号用 COM |
| 2 | NC | – | – |
| 3 | NC | – | – |
| 4 | NC | – | – |
| 5 | IN | ALARM CLEAR | 警报解除输入 |
| 6 | IN | ALARM IN | 警报输入 |
| 7 | NC | – | – |
| 8 | NC | – | – |
| 9 | IN | TRIG INPUT | 触发输入。如果在时序步骤中将Wait(post)设置为Trig IN, 并且程序已暂停,取消暂停程序。 |
| 10 | – | A COM | 连接到底盘。 |
| 11 | OUT | DIGITAL 0 | DIGITAL0 输出。可以进行时序控制。 |
| 12 | OUT | DIGITAL 1 | DIGITAL1 输出。可以进行时序控制。 |
| 13 | IN/OUT | DIGITAL 2 | DIGITAL2 输入输出。输入/ 输出可切换。 时序信号输出,或时序和测量功能的触发输入。 |
| 14 | OUT | ALARM1 | ALARM1 输出。过电压检测,反向连接检测,过热检测,警报输 入检测,并联运行异常检测动作时,或外部警报输入时ON。 |
| 15 | OUT | ALARM2 | ALARM2 输出。OCP,OPP,UVP 或WDP 动作时ON。 |
| 16 | OUT | LOAD ON STATUS | 加载状态输出。加载时ON。 |
| 17 | NC | – | – |
| 18 | IN | LOAD ON/OFF CONT | 加载/ 卸载控制输入。逻辑电平可切换。 |
| 19 | – | A COM | 连接到底盘。 |
| 20 | IN | EXT CONT ADD | 外部电压控制输入。通过增加电流来控制CC 模式的负载设定值。 |
| 21 | IN | EXT CONT MODE | 外部电压控制输入。控制CC,CR 和CP 模式的负载设定值。 |
| 22 | IN | EXT CONT CV | 外部电压控制输入。控制CV 模式的电压。 |
| 23 | – | A COM | 连接到底盘。 |
| 24 | OUT | IMON | 电流监控器输出。 |
| 25 | NC | – | – |
*1 每个端子和负载端子之间的1000 V 增强绝缘
远程感应功能
运行远程感应是指, 可将电压测量点从负载输入端子更改到任意感应 点。通过将感应点设置到被测试物体端部, 可减少负载用的电线电阻 引起电压下降等影响,稳定CR / CV / CP / ARB 模式下的动作。
- 远程传感输入额定电压:1000V

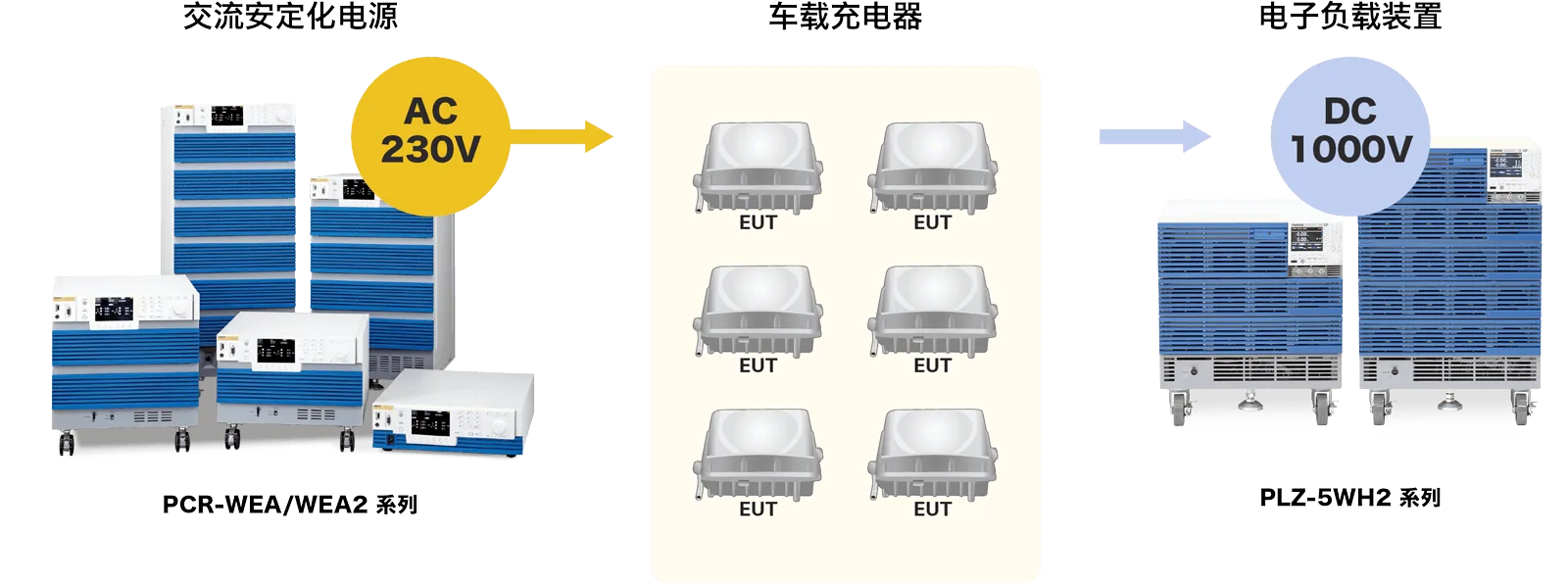

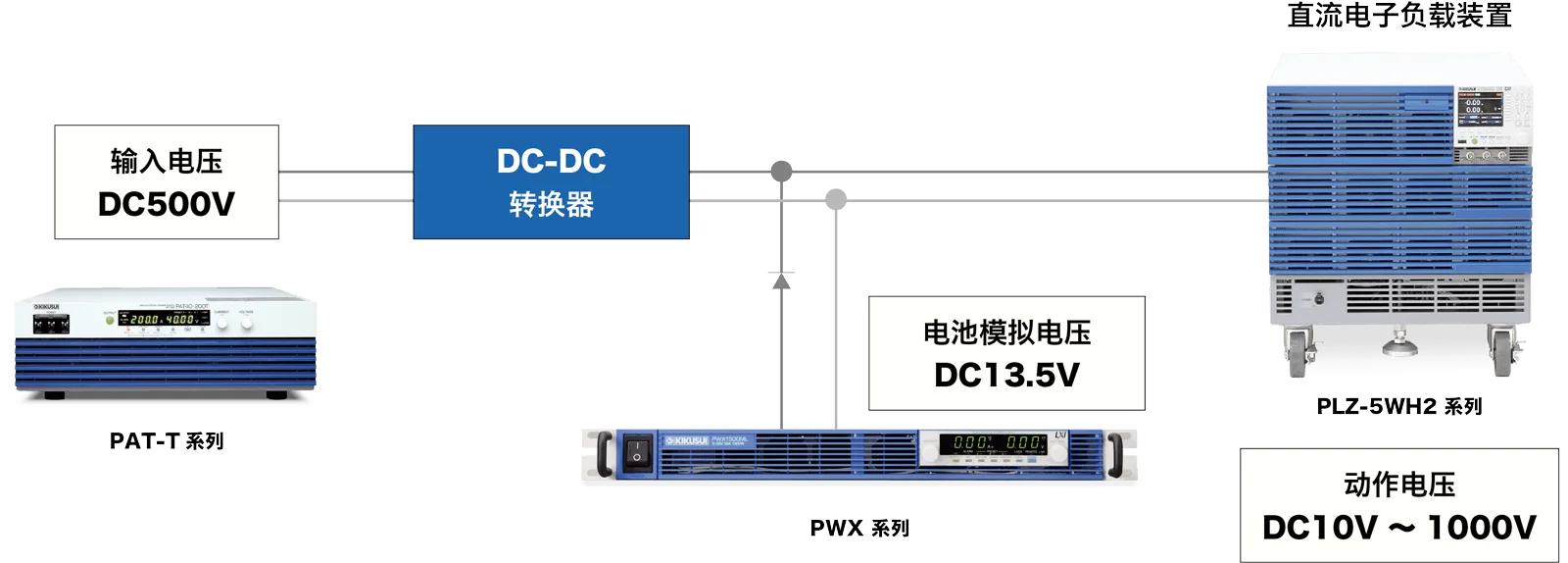

应用领域
规格
产品
| 规格 | 额定值 | 恒流模式(CC) | 恒压模式(CV) | 恒阻模式(CR) | 恒功率模式(CP) | 耗电量 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型号 | 动作电压 | 电流 | 功率 | 动作范围 | 设定范围 | 分辨率 | 动作范围 | 设定范围 | 分辨率 | 动作范围 * | 设定范围 | 动作范围 | 设定范围 | 分辨率 | |||
| H量程 | L量程 | H量程 | L量程 | ||||||||||||||
| PLZ1005WH2 | 10 〜1000 V | 20 A | 1000 W | 0 〜 20 A | 0 〜 20.2000 A | 0.0005 A | 10 〜 1000 V | 0 〜 1010.00 V | 0.02 V | 500mS 〜0S | 5mS ~ 0S | 505.00mS ~ 0.00S | 5.05000mS ~ 0.00000S | 0 ~ 1000 W | 0 ~ 1010.00 W | 0.02 W | 70 VAmax |
| PLZ2005WH2 | 40 A | 2000 W | 0 〜 40 A | 0 〜 40.400 A | 0.001 A | 1S ~ 0S | 10mS ~ 0S | 1.01000S ~ 0.00000S | 10.1000mS ~ 0.0000S | 0 ~ 2000 W | 0 ~ 2020.00 W | 0.05 W | 90 VAmax | ||||
| PLZ4005WH2 | 80 A | 4000 W | 0 〜 80 A | 0 〜 80.800 A | 0.002 A | 2S ~ 0S | 20mS ~ 0S | 2.02000S ~ 0.00000S | 20.2000mS ~ 0.0000S | 0 ~ 4000 W | 0 ~ 4040.0 W | 0.1 W | 150 VAmax | ||||
| PLZ12005WH2 | 240 A | 12000 W | 0 〜 240 A | 0 〜 242.40 A | 0.005 A | 6S ~ 0S | 60mS ~ 0S | 6.0600S ~ 0.0000S | 60.600mS ~ 0.000S | 0 ~ 12000 W | 0 ~ 12.1200 kW | 0.0005 kW (0.5) | 360 VAmax | ||||
| PLZ20005WH2 | 400 A | 20000 W | 0 〜 400 A | 0 〜 404 A | 0.01 A | 10S ~ 0S | 100mS ~ 0S | 10.1000S ~ 0.0000S | 101.000mS ~ 0.000S | 0 ~ 20000 W | 0 ~ 20.2000 kW | 590 VAmax | |||||
*1. 电导 [S]= 输入电流 [A]/ 输入电压 [V] = 1/ 电阻值 [Ω]

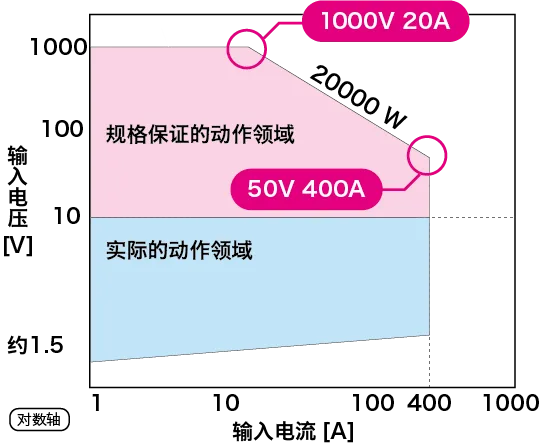

额定
| 项目 | PLZ1005WH2 | PLZ2005WH2 | PLZ4005WH2 | PLZ12005WH2 | PLZ20005WH2 | |
|---|---|---|---|---|---|---|
| 动作电压(DC) | 10 V ~ 1000 V | |||||
| 功率 | 1000 W | 2000 W | 4000 W | 12000 W | 20000 W | |
| 电流 | 20 A | 40 A | 80 A | 240 A | 400 A | |
| DC INPUT 端子的对接地电压 | + 端子 :±1000 V,- 端子 :±900 V | |||||
| Min 工作电压 | 额定电流时 | 10 V | ||||
| 流出时 | 1.5 V 以下 | |||||
恒电流(CC)模式
| 项目 | PLZ1005WH2 | PLZ2005WH2 | PLZ4005WH2 | PLZ12005WH2 | PLZ20005WH2 | |
|---|---|---|---|---|---|---|
| 动作范围 | 0 A ~ 20 A | 0 A ~ 40 A | 0 A ~ 80 A | 0 A ~ 240 A | 0 A ~ 400 A | |
| 设定范围 | 0.0000A ~ 20.2000A | 0.000A ~ 40.400A | 0.000A ~ 80.800A | 0.00A ~ 242.40A | 0.00A ~ 404.00A | |
| 分辨率 | 0.0005 A | 0.001 A | 0.002 A | 0.005 A | 0.01 A | |
| 设定精度 | ±(0.2 % of setting + 0.1 % of rating) | |||||
| 并联运行 | ±(0.4 % of setting + 0.2 % of rating) | |||||
恒电阻(CR)模式
| 项目 | PLZ1005WH2 | PLZ2005WH2 | PLZ4005WH2 | PLZ12005WH2 | PLZ20005WH2 | ||
|---|---|---|---|---|---|---|---|
| 动作范围 *1 | H量程 | 500 mS ~ 0 S | 1 S ~ 0 S | 2 S ~ 0 S | 6 S ~ 0 S | 10 S ~ 0 S | |
| L量程 | 5 mS ~ 0 S | 10 mS ~ 0 S | 20 mS ~ 0 S | 60 mS ~ 0 S | 100 mS ~ 0 S | ||
| 设定范围 | H量程 | 505.00 mS ~ 0.00 S | 1.01000 S ~ 0.00000 S | 2.02000 S ~ 0.00000 S | 6.0600 S ~ 0.00000 S | 10.1000 S ~ 0.0000 S | |
| L量程 | 5.0500 mS ~ 0.0000 S | 10.1000 mS ~ 0.0000 S | 20.2000 mS ~ 0.000 S | 60.600 mS ~ 0.000 S | 101.000 mS ~ 0.000 S | ||
| 分辨率 | H量程 | 0.01 mS | 0.00002 S | 0.00005 S | 0.0002 S | 0.0002 S | |
| L量程 | 0.0001 mS | 0.0002 mS | 0.0005 mS | 0.002 mS | 0.002 mS | ||
| 设定精度*2 | H量程 | ±(0.5 % of setting + 0.5 % of rating*3) | |||||
| L量程 | ±(0.5 % of setting + 0.2 % of rating*3) | ||||||
| 并联运行 | H量程 | ±(1.0 % of setting + 1.0 % of rating*3) | |||||
| L量程 | ±(1.0 % of setting + 0.4 % of rating*3) | ||||||
| 响应速度 | NORM/FAST | ||||||
* 1 电导率[S]= 输入电流[A]/ 输入电压[V]= 1/ 电阻值[Ω] * 2 输入电流时的换算值。在遥感过程中的感应点。 * 3 额定电流值
恒电压(CV)模式
| 项目 | PLZ1005WH2 | PLZ2005WH2 | PLZ4005WH2 | PLZ12005WH2 | PLZ20005WH2 | |
|---|---|---|---|---|---|---|
| 动作范围 | 10 V ~ 1000 V | |||||
| 设定范围 | 0.00 V ~ 1010.00 V | |||||
| 分辨率 | 0.02 V | |||||
| 设置精度 *1 | ±(0.05 % of setting + 0.05 % of rating) | |||||
| 并联运行 | ±(0.1 % of setting + 0.1 % of rating) | |||||
| 响应速度 | NORM/FAST | |||||
*1 输入电压在工作范围内,并且在遥感期间处于感应点。
恒功率(CP)模式
| 项目 | PLZ1005WH2 | PLZ2005WH2 | PLZ4005WH2 | PLZ12005WH2 | PLZ20005WH2 | |
|---|---|---|---|---|---|---|
| 动作范围 | 0 W ~ 1000 W | 0 W ~ 2000 W | 0 W ~ 4000 W | 0 W ~ 12000 W | 0 W ~ 20000 W | |
| 设定范围 | 0.00 W ~ 1010.00 W | 0.00 W ~ 2020.00 W | 0 W ~ 4040.00 W | 0.0000 kW ~ 12.1200 kW | 0.0000 kW ~ 20.2000 kW | |
| 分辨率 | 0.02 W | 0.05 W | 0.1 W | 0.0005 kW | ||
| 设定精度 | ±(0.5 % of rating*1 + 0.02 A × Vin*2) | ±(0.5 % of rating*1 + 0.04 A × Vin*2) | ±(0.5 % of rating*1 + 0.08 A × Vin*2) | ±(0.5 % of rating*1 + 0.2 A × Vin*2) | ±(0.5 % of rating*1 + 0.4 A × Vin*2) | |
| 并联运行 | ±(1 % of power rating + 0.1 % current rating × Vin*2) | |||||
* 1 额定功率值 * 2 DC INPUT 端子电压或 SENSING 端子电压
任意IV 特性(ARB)模式
| 项目 | PLZ1005WH2 | PLZ2005WH2 | PLZ4005WH2 | PLZ12005WH2 | PLZ20005WH2 |
|---|---|---|---|---|---|
| 动作范围 | 对于输入电压可设置 3 点~ 100 点的电流值。(设定点之间用直线插补) | ||||
| 响应速度 | 500 μs,1 ms,2 ms,5 ms,10 ms,20 ms,50 ms,100 ms,或 OFF | ||||
測定機能
电压表
| 项目 | PLZ1005WH2 | PLZ2005WH2 | PLZ4005WH2 | PLZ12005WH2 | PLZ20005WH2 | |
|---|---|---|---|---|---|---|
| 显示 | 0.00 V ~ 1000.00 V | |||||
| 分辨率 | 10 mV | |||||
| 精度 | ±(0.05 % of reading + 0.05 % of rating) | |||||
| 并联运行 | ±(0.1 % of reading + 0.1 % of rating)(TYP 値) | |||||
电流计
| 项目 | PLZ1005WH2 | PLZ2005WH2 | PLZ4005WH2 | PLZ12005WH2 | PLZ20005WH2 | |
|---|---|---|---|---|---|---|
| 显示 | 0.000 A ~ 20.000 A | 0.000 A ~ 40.000 A | 0.000 A ~ 80.000 A | 0.00 A ~ 240.00 A | 0.00 A ~ 400.00 A | |
| 分辨率 | 0.001 A | 0.001 A | 0.001 A | 0.01 A | 0.01 A | |
| 精度 | ±(0.2 % of reading + 0.1 % of rating) | |||||
| 并联运行 | ±(0.4 % of reading + 0.2 % of rating)(TYP 値) | |||||
电力显示
| 项目 | PLZ1005WH2 | PLZ2005WH2 | PLZ4005WH2 | PLZ12005WH2 | PLZ20005WH2 |
|---|---|---|---|---|---|
| 显示 | 显示电压计显示值与电流计显示值之积 | ||||
测量触发器
| 项目 | PLZ1005WH2 | PLZ2005WH2 | PLZ4005WH2 | PLZ12005WH2 | PLZ20005WH2 |
|---|---|---|---|---|---|
| Trigger Source | Immediate/BUS/DIGITAL2/MSync/TALink/LoadOff | ||||
| Trigger Count | 1 ~ 65536 | ||||
| Trigger Delay | 0.00000 s ~ 100.00000 s | ||||
| Interval | Disable/Enable | ||||
| Interval Time | 0.00001 s ~ 3600 s | ||||
| Sense Aperture | 0.00001 s ~ 1.00000 s | ||||
脉冲功能
| 项目 | PLZ1005WH2 | PLZ2005WH2 | PLZ4005WH2 | PLZ12005WH2 | PLZ20005WH2 | |
|---|---|---|---|---|---|---|
| 动作模式 | CC及CR | |||||
| 频率设定范围 | 1.0 Hz ~ 10.0 kHz | |||||
| 频率设置分辨率 *1 | 1 Hz ~ 10 Hz | 0.1 Hz | ||||
| 11 Hz 〜 100 Hz | 1 Hz | |||||
| 110 Hz ~ 1000 Hz | 10 Hz | |||||
| 1.1 kHz ~ 10.0 kHz | 0.1 kHz | |||||
| 频率设定精度 | 1 Hz ~ 5.0 kHz | ±(0.5 % of setting) | ||||
| 5.1 Hz ~ 10.0 kHz | ±(1.0 % of setting) | |||||
| 占空比设置范围、步 | 1 Hz ~ 10 Hz | 5.0 % ~ 95.0 %,0.1 % 步 | ||||
| 11 Hz ~ 100 Hz | ||||||
| 110 Hz ~ 1000 Hz | ||||||
| 1.1 kHz ~ 10.0 kHz | 5 % ~ 95 % *2,1 % 步 | |||||
*1 (参考)设备中实际所设定的分辨率为下述公式中的周期分辨率⊿ T= 1μs 比如,当设定了 9300 Hz 时,在设备内部所设定的周期为 n × ⊿ T = 108 × 1μs = 108 μs,如果换算成频率是 1/108 μs = 9259 Hz。(n 为设备内部中的累计设定数) *2 Min 时间宽度为 20 μs。Min 占空比受 Min 时间宽度的限制
切换值 (Depth)
| 项目 *1 | PLZ1005WH2 | PLZ2005WH2 | PLZ4005WH2 | PLZ12005WH2 | PLZ20005WH2 | |
|---|---|---|---|---|---|---|
| CC 模式 | 0.0000 A ~ 20.2000 A | 0.000 A ~ 40.400 A | 0.000 A ~ 80.800 A | 0.000 A ~ 242.40 A | 0.00 A ~ 404.00 A | |
| CR模式 | H量程 | 505.00 mS ~ 0.00 S | 1010.00 mS ~ 0.00 S | 2020.00 mS ~ 0.00 S | 6.06000 S ~ 0.00000 S | 10.1000 S ~ 0.0000 S |
| L量程 | 5.0500 mS ~ 0.0000 S | 10.1000 mS ~ 0.0000 S | 20.2000 mS ~ 0.0000 S | 60.600 mS ~ 0.000 S | 101.000 mS ~ 0.000 S | |
*1 切换值限制为设定电流值以及设定电导率值以下

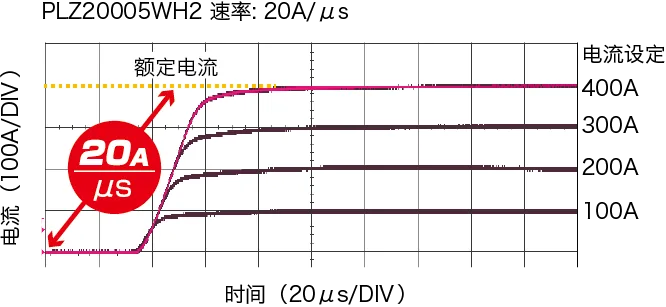

转换速度
| 项目 | PLZ1005WH2 | PLZ2005WH2 | PLZ4005WH2 | PLZ12005WH2 | PLZ20005WH2 |
|---|---|---|---|---|---|
| 动作模式 | CC | ||||
| 动作范围 | 0.001 A/μs ~ 1 A/μs | 0.002 A/μs ~ 2 A/μs | 0.004 A/μs ~ 4 A/μs | 0.01 A/μs ~ 12 A/μs | 0.02 A/μs ~ 20 A/μs |
| 分辨率 | 0.00002 A/μs | 0.00005 A/μs | 0.0001 A/μs | 0.0002 A/μs | 0.0005 A/μs |
| 设置精度 *1 | ±(10 % of setting + 20 μs) | ||||
*1 额定电流的 0%~ 100%电流变化中 , 达到 10%~ 90%的时间
正弦功能
| 项目 | PLZ1005WH2 | PLZ2005WH2 | PLZ4005WH2 | PLZ12005WH2 | PLZ20005WH2 | |
|---|---|---|---|---|---|---|
| 动作模式 | CC | |||||
| 频率设定范围 | 1 Hz ~ 1000 Hz、2000 Hz、5000 Hz、10000 Hz | |||||
| 频率设置分辨率 *1 | 1Hz ~ 10 Hz | 1 Hz | ||||
| 20 Hz ~ 100 Hz | 10 Hz100 Hz | |||||
| 200 Hz ~ 1000 Hz | ||||||
| 1000 Hz 〜 | 2kHz、5kHz、10kHz | |||||
| 频率设置精度 | 300 Hz ~ 900 Hz | ±(1.0 % of setting) | ||||
| 上述频率以外 | ±(0.5 % of setting) | |||||
*1 (参考)设备中实际所设定的分辨率为下述公式的周期分辨率⊿ T= 20 μs 比如,当设定了 900 Hz 时,在设备内部所设定的周期为 n × ⊿ T = 56 × 20 μs = 1120 μs,如果换算成频率是 1/1120 μs ≒ 893 Hz。(n 为设备内部中的累计设定数)
软起动
| 项目 | PLZ1005WH2 | PLZ2005WH2 | PLZ4005WH2 | PLZ12005WH2 | PLZ20005WH2 |
|---|---|---|---|---|---|
| 动作模式 | CC | ||||
| 时间设定范围 | 500 μs,1 ms,2 ms,5 ms,10 ms,20 ms,50 ms,100 ms,或 OFF | ||||
警报功能
警报 1
| 项目 | PLZ1005WH2 | PLZ2005WH2 | PLZ4005WH2 | PLZ12005WH2 | PLZ20005WH2 |
|---|---|---|---|---|---|
| 检测过电压 | 施加额定值的 110 % 以上电压时会卸载 | ||||
| 反向连接检测 | DC INPUT 端子中流入额定电流的大约 -1 % 时卸载 | ||||
| 过热检测/前面板 DC INPUT端子的过电流检测 | 散热器温度达到 100 ℃时卸载 或,当 30 A 或更高的电流流过前面板 DC INPUT 端子时卸载。 | ||||
| 警报输入检测 | EXT CONT 连接器的 ALARM INPUT(6 号端子)中输入 0 V ~ 1.5 V 时卸载 | ||||
| 并联运行异常检测 | 在以下异常情况下卸载。 · 并联运行时的主机与从机之间的通信发生异常时 · 从机的电源被切断时 · 主机或从机检出过热时 · 过电流流到前面 DC INPUT 端子时 · PLZ-5WH 系列或 PLZ-5W 系列连接到从机时 | ||||
警报 2
| 项目 | PLZ1005WH2 | PLZ2005WH2 | PLZ4005WH2 | PLZ12005WH2 | PLZ20005WH2 | |
|---|---|---|---|---|---|---|
| 过电流保护 (OCP) | 设定范围 | 0.000 A ~ 22.000 A | 0.00 A ~ 44.00A | 0.00 A ~ 88.00A | 0.00 A ~ 264.00A | 0.00 A ~ 440.00A |
| 分辨率 | 0.001 A | 0.01 A | 0.01 A | 0.01 A | 0.1 A | |
| 保护动作 | 可选择卸载或者限制 | |||||
| 过功率保护 (OPP) | 设定范围 | 0.0 W ~ 1100.0 W | 0.0 W ~ 2200.00 W | 0 W ~ 4400 W | 0.000 W ~ 13.200 kW | 0.000 W ~ 22.000 kW |
| 分辨率 | 0.1 W | 0.1 W | 1 W | 0.001 kW | 0.001 kW | |
| 保护动作 | 可选择卸载或者限制 | |||||
| 低电压保护 (UVP) | 设定范围 | 0.00 V ~ 1000.00 V,或 OFF | ||||
| 分辨率 | 0.02 V | |||||
| 保护动作 | 可选择卸载或者限制 | |||||
| WatchDog 保护(WDP) | 设定范围 | 1 s ~ 3600 s,或 OFF | ||||
| 保护动作 | 卸载 | |||||
时序功能
| 项目 | PLZ1005WH2 | PLZ2005WH2 | PLZ4005WH2 | PLZ12005WH2 | PLZ20005WH2 |
|---|---|---|---|---|---|
| 动作模式 | CC、CR、CV、CP | ||||
| Max 程序数 | 30 | ||||
| Max 步数 | 10000 | ||||
| 步执行时间 | 0.000050 s ~ 3600000 s(50 μs ~ 1000 h) | ||||
| 时间分辨率 | 1 μs | ||||
显示累计
| 项目 | PLZ1005WH2 | PLZ2005WH2 | PLZ4005WH2 | PLZ12005WH2 | PLZ20005WH2 | |
|---|---|---|---|---|---|---|
| 经过时间显示 | 显示加载至卸载的时间 | |||||
| 范围 | 0 s ~ 3600000 s(1000 h 0 min 0 s) | |||||
| 显示累计电流计 | 显示累计电流 | |||||
| 范围 | 0 Ah ~ 70000 Ah | 0 Ah ~ 140000 Ah | 0 Ah ~ 280000 Ah | 0 Ah ~ 800000 Ah | 0 Ah ~ 1400000 Ah | |
| 显示累计功率计 | 显示累计功率 | |||||
| 范围 | 0 Wh ~ 40000000 Wh | 0 Wh ~ 80000000 Wh | 0 Wh ~ 160000000 Wh | 0 Wh ~ 500000000 Wh | 0 Wh ~ 800000000 Wh | |
截断功能
| 项目 | PLZ1005WH2 | PLZ2005WH2 | PLZ4005WH2 | PLZ12005WH2 | PLZ20005WH2 | |
|---|---|---|---|---|---|---|
| 时间经过 | 经过的时间显示值达到设定值就会卸载 | |||||
| 范围 | 0 s ~ 3600000 s(1000 h 0 min 0 s) | |||||
| 分辨率 | 1 s | |||||
| 累计电流 | 累计电流计的数值达到设定值就会卸载 | |||||
| 范围 | 0 Ah ~ 70000 Ah | 0 Ah ~ 140000 Ah | 0 Ah ~ 280000 Ah | 0 Ah ~ 800000 Ah | 0 Ah ~ 1400000 Ah | |
| 分辨率 | 0.001 mAh (0.000 mAh ~ 1 000.000 mAh) 0.001 Ah (1.001 Ah ~ 1 000.000 Ah) 0.001 kAh (1.001 kAh ~ 1 000.000 kAh) 0.001 MAh (1.001 MAh ~ 1.400 MAh) | |||||
| 累计功率 | 累计功率计的数值达到设定值就会卸载 | |||||
| 范围 | 0 Wh ~ 40000000 Wh | 0 Wh ~ 80000000 Wh | 0 Wh ~ 160000000 Wh | 0 Wh ~ 500000000 Wh | 0 Wh ~ 800000000 Wh | |
| 分辨率 | 0.001 Wh( 0.000 Wh ~ 1000.000 Wh) 0.001 kWh( 1.001 kWh ~ 1000.000 kWh) 0.001 MWh( 1.001 MWh ~ 800.000 MWh) | |||||
| 电压下降 | 电压计的数值达到设定值就会卸载 | |||||
| 范围 | 0.00 V ~ 1000.00 V | |||||
| 分辨率 | 0.02V | |||||
其他功能
| 项目 | PLZ1005WH2 | PLZ2005WH2 | PLZ4005WH2 | PLZ12005WH2 | PLZ20005WH2 | |
|---|---|---|---|---|---|---|
| 远程传感检测 | 输入额定电压 *1 | 1000 V *2 | ||||
| 对接地电压 | ± 1000 V | |||||
| 并联运行台数 | 5 台 | |||||

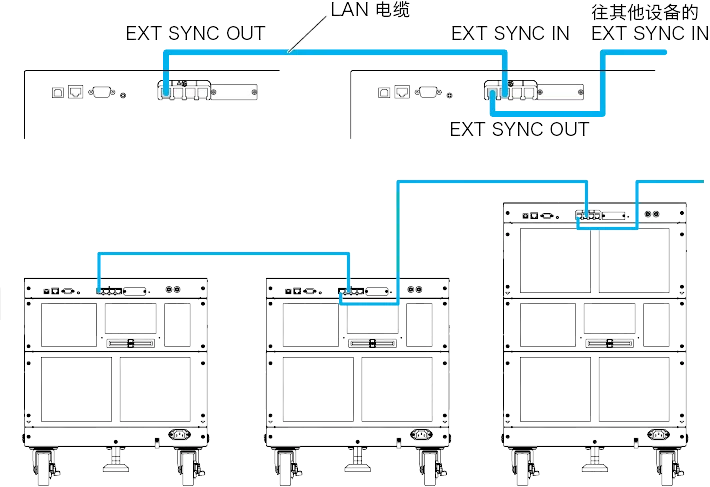

| 相互同步运行 *3 | 加载卸载 时序执行,时序暂停解除的同步测量值的记录时间点 | |||||
* 1 有一些限制取决于负载消耗的实际功率。 * 2 DC INPUT 端子和 SENSING 端子之间的总电位差 * 3 相互同步用端子与 DC INPUT 端子绝缘,并在机架电位下动作。
EXT CONT 连接器
| 项目 *1 | PLZ1005WH2 | PLZ2005WH2 | PLZ4005WH2 | PLZ12005WH2 | PLZ20005WH2 | |
|---|---|---|---|---|---|---|
| 加载卸载控制输入 | 可以切换逻辑等级。上拉到 10 kΩ,5 V。 阀值为 High :3.5 V ~ 5.0 V,Low :0 V ~ 1.5 V | |||||
| 警报输入 | 以 0 V ~ 1.5 V 电压运行警报。上拉到 10 kΩ,5 V。 阀值为 High :3.5 V ~ 5.0 V,Low :0 V ~ 1.5 V | |||||
| 警报解除输入 | 报警发生后,先解除报警的原因,然后将 EXTCONT 连接件的5号 PIN 输入端的电平由 LOW 电平变到 HIGH 电平,这时的上升沿就会将报警信号解除。上拉到 10 kΩ,5 V。阀值为 HIGH :3.5 V ~ 5.0 V,LOW :0 V ~ 1.5 V。 | |||||
| 触发输入 | 在时序动作的暂停中以 0 V ~ 0.66 V 电压解除暂停。上拉到 10 kΩ,5 V。阀值为 High :2.31 V ~ 3.3 V,Low :0 V ~ 0.66 V | |||||
| 外部电压控制输入(CC/CR/CP 模式) | 用外部电压输入控制 CC / CR / CP 任一的负载设定值。输入阻抗为约 10 kΩ。 CC 模式 : 以 0 V ~ 10 V 控制额定电流的 0 %~ 100 %。 CR 模式 : 以 0 V ~ 10 V 控制电导设定值的 0 %~ 100 %。 CP 模式 : 以 0 V ~ 10 V 控制额定功率的 0 %~ 100 %。 | |||||
| 设定精度 | ±(1 % of rating )(CC 模式,TYP 值) | |||||
| 外部电压控制输入(CV 模式) | 用外部电压输入控制 CV 模式负载设定值。以 0 V ~ 10 V 控制额定电压的 0 %~ 100 %。输入阻抗为约 10 kΩ。 | |||||
| 设定精度 | ±(1 % of rating)(TYP 值) | |||||
| 外部电压控制输入(CC叠加) | 外部电压输入与 CC 模式负载电流设定值累加进行控制。 用 -10 V ~ 10 V 加上额定电流的 -100 %~ 100 %设定值。 输入阻抗为约 10 kΩ。 | |||||
| 设定精度 | ±(1 % of rating)(TYP 值) | |||||
| 加载卸载 状态输出 | 加载时打开。 用光电耦合器的集电极开路输出 *2 *2 | |||||
| ALARM 1 输出 | 过电压检测,逆连接检测,过热检测,前面板 DC INPUT 过电流检测,警报输入检测,并联运行检测检出异常时打开。 用光电耦合器的集电极开路输出 *2 *2 | |||||
| ALARM 2 输出 | OCP、OPP、UVP、WDP 动作时 ON。 用光电耦合器的集电极开路输出 *2 | |||||
| DIGITAL 0 输出 | 可以通过时序控制。 输出阻抗为约 330 Ω。 阈值为 HIGH :2.5 V ~ 3.3 V,LOW :0 V ~ 0.4 V | |||||
| DIGITAL 1 输出 | ||||||
| DIGITAL 2 输入输出 | 可切换输入输出。 设置输出时 :时序的触发输出。阈值为 HIGH :2.5 V ~ 3.3 V,LOW :0 V ~ 0.4 V。输出阻抗为约 330 Ω。设置输入时 :时序和测量功能触发输入。阈值为 HIGH: 2.31 V ~ 3.3 V,LOW: 0 V ~ 0.66 V | |||||
| 电流显示器输出 | 在额定电流的 0 ~ 100 % 输出 0 ~ 10 V。输出阻抗为约 1 kΩ(TYP 值) | |||||
| 精度 | ±(1 % of rating)(TYP 值) | |||||
* 1 每个端子和 DC INPUT 端子之间的 1000 V 增强绝缘 * 2 光电耦合器的 Max 外加电压为 30 V,Max 电流为 4 mA

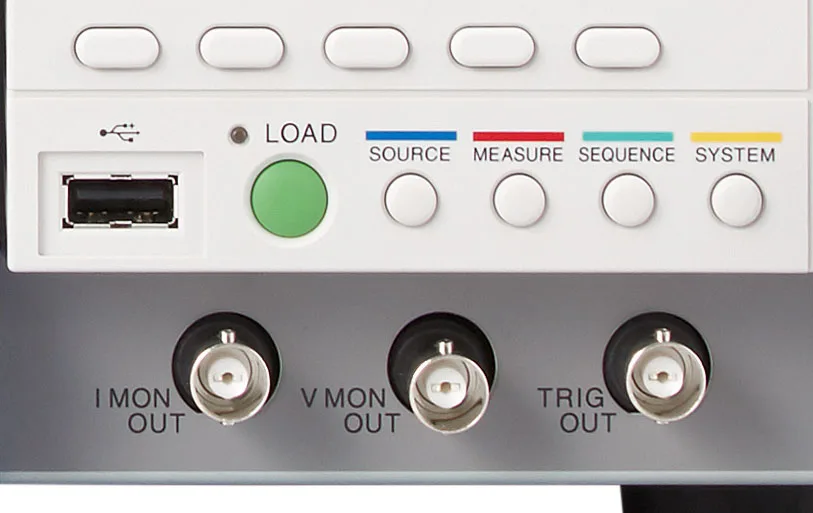

BNC 连接器
| 项目 | PLZ1005WH2 | PLZ2005WH2 | PLZ4005WH2 | PLZ12005WH2 | PLZ20005WH2 | |
|---|---|---|---|---|---|---|
| 触发输出 | 用时序设置触发输出时,步骤执行时输出 10 μs 的脉冲。脉冲工作时和正弦工作时输出 10 μs 的脉冲。输出阻抗 :200 Ω,输出电压 HIGH :4.2 V ~ 5.0 V,LOW :0 V ~ 0.4 V | |||||
| 电流显示器输出 | 输出电压 | 在额定电流的 0 %~ 100 % 输出 0 V ~ 10 V。 | ||||
| 输出阻抗 | 50 Ω(TYP 值) | |||||
| 精度 | ±(1 % of rating) | |||||
| 电压监控器输出 | 输出电压 | 在额定电压的 0 %~ 100 % 输出 0 V ~ 10 V。 | ||||
| 输出阻抗 | 50 Ω(TYP 值) | |||||
| 精度 | ±(1 % of rating) | |||||
| 对接地电压 | ± 30 V | |||||
通信功能
| 项目 | PLZ1005WH2 | PLZ2005WH2 | PLZ4005WH2 | PLZ12005WH2 | PLZ20005WH2 | |
|---|---|---|---|---|---|---|
| RS232C | 硬件 | D-SUB 9 销连接器,波特率 9600 / 19200 / 38400 / 115200 bps数据长 :8 bit,停止位 :1 bit,奇偶校验位 :无,流程控制 :无/ CTS-RTS | ||||
| 信息终端 | 接收时 LF、发送时 LF | |||||
| USB (设备) | 硬件 | 标准 B 型插座,符合 USB2.0 规格,通讯速度 480 Mbps(High Speed) | ||||
| 信息终端 | 接收时:LF 或 EOM、发送时:LF+EOM | |||||
| 设备等级 | USBTMC-USB488 标准设备级 | |||||

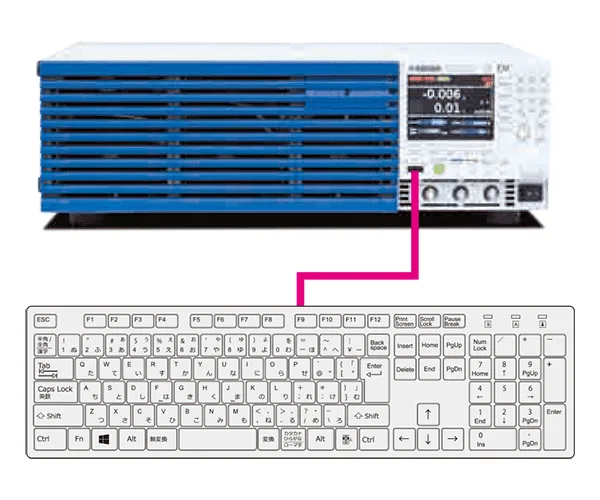

| USB(主机) | 硬件 | 标准 A 型插座,符合 USB2.0 规格,通讯速度 480 Mbps(High Speed) | ||||
| LAN | 硬件 | IEEE 802.3 100Base-TX/10Base-T Ethernet IPv4,RJ-45 连接器 | ||||
| 支持标准 | LXI 1.4 Core Specification 2011 | |||||
| 通信协议 | VXI-11、HiSLIP、SCPI-RAW、SCPI-Telnet | |||||
| 信息终端 | VXI-11,HiSLIP :接收时 LF 或 END,发送时 LF + END SCPI-RAW :接收时 LF,发送时 LF | |||||
一般规格
| 项目 | PLZ1005WH2 | PLZ2005WH2 | PLZ4005WH2 | PLZ12005WH2 | PLZ20005WH2 | |
|---|---|---|---|---|---|---|
| 输入电压范围 | 100 Vac ~ 240 Vac(90 Vac ~ 250 Vac)单相 | |||||
| 输入频率范围 | 47 Hz ~ 63 Hz | |||||
| 耗电量 | 70 VAmax | 90 VAmax | 150 VAmax | 360 VAmax | 590 VAmax | |
| 冲击电流 (峰值) | 100 Vac | 30 Amax | 30 Amax | 30 Amax | 40 Amax | 40 Amax |
| 230 Vac | 80 Amax | 80 Amax | 80 Amax | 160 Amax | 160 Amax | |
| 泄漏电流*1 | 0.5 mA 以下 | 0.6 mA 以下 | 0.8 mA 以下 | 1.6 mA 以下 | 2.4 mA 以下 | |
| 环境条件 | 动作温度范围 | 0 ℃ ~ 40 ℃ | ||||
| 动作湿度范围 | 20 %rh ~ 85 %rh(不结露) | |||||
| 保存温度范围 | -25 ℃ ~ 60 ℃ | |||||
| 保存湿度范围 | 90 %rh 以下(无结露) | |||||
| 接地位置 | 室内使用,2000 m 以下,过电压类别Ⅱ | |||||
| 绝缘电阻 | 一次⇔底盘, 输入端子,监控器端子 | 1000 Vdc,30 MΩ 以上(70 %rh 以下) | ||||
| 输入端子⇔底盘, 监控器端子 | 1000 Vdc,3 MΩ 以上(70 %rh 以下) | |||||
| 耐电压 | 一次⇔底盘, 输入端子,监控器端子 | 1500 Vac,2s 无异常 | ||||
| 输入端子⇔底盘, 监控器端子 | 1500 Vac,2s 无异常 | |||||
| 重量 | 约 13 kg | 约 16 kg | 约 20 kg | 约 64 kg | 约 93 kg | |
| 配件 | 【所有型号共有】 电源电缆(1 个,线长约 2.5m),安全端子适配器 TL41(红色 1 组,黑色 1 组), 外部控制用连接器组装套件(1 组),安全手册(1 本), 设置指南(1 本),快速参考指南(日语,英语 1 张),CD-ROM(1 枚),China RoHS 表(1 张) 【仅 PLZ1005WH2/PLZ2005WH2/PLZ4005WH2】 【仅 PLZ12005WH2/PLZ20005WH2】 | |||||
| 电磁兼容性(EMC)*2 *3 | 符合以下的指令及规格的要求事项 EMC 指令 2014/30/EU,EN 61326-1(Class A),EN 55011(Class A ,Group 1 *4) EN 61000-3-2、EN 61000-3-3 适用条件:与本产品连接时所使用的电缆及电线均在3 m 以下 | |||||
| 安全性 *2 | 符合以下的指令及规格的要求事项 低电压指令 2014/35/EU *2 EN 61010-1 (Class I *5 , 污染度 2 *6 ) | |||||
* 1 后面板 DC INPUT 的正负极之间的泄漏电流。 1000 Vdc 时。 * 2 不适用于特别订制产品 , 改造产品。 * 3 只适用于面板上有 CE/UKCA 标志标识的机型。 * 4 本产品为 Group 1 机器。本产品为了材料处理或者检查分析 , 利用了电磁辐射 , 感应和/或静电结合的方式 , 并非有意地产生/使用无线频率能量。 * 5 本产品为 Class I 机器。请务必保证本产品的保护导体端子接地。如果没有正确地接地 , 就不能保证其安全性。 * 6 污染是附着异物(固体 , 液体 , 或者气体)会引起绝缘耐力和表面电阻率下降的状态。污染度 2 则是指仅有非导电性的污染 , 可能会不时地因结露发生暂时导电性的状态。
产品系列
选购件

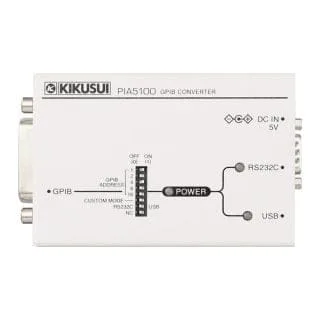

GPIB转换器

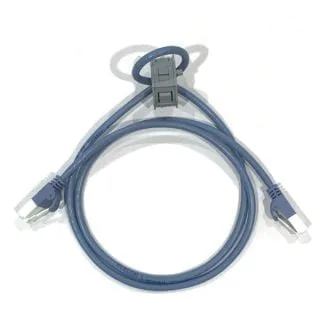

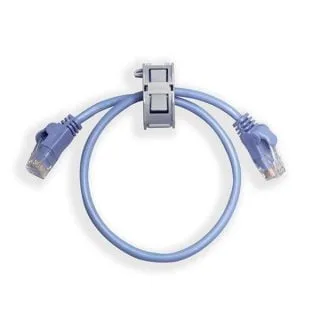

并联运行电缆
高电压负载电缆
序列创建和控制软件 “Wavy”
机架固定件托架
PLZ1005WH2、PLZ2005WH2、PLZ4005WH2用
PLZ12005WH2用
PLZ20005WH2用
资料
产品目录
Compact High Voltage DC Electronic Load PLZ-5WH2 Series
https://global.kikusui.co.jp/download/cat_plz-5wh2/
