大功率能量回馈式电子负载装置

For progressive

PXZ 系列

PXZ top top

PXZ 系列

electric applications

高效率电力回馈有效消减能量消耗
适用于碳中和时代的大功率能量回馈式电子负载

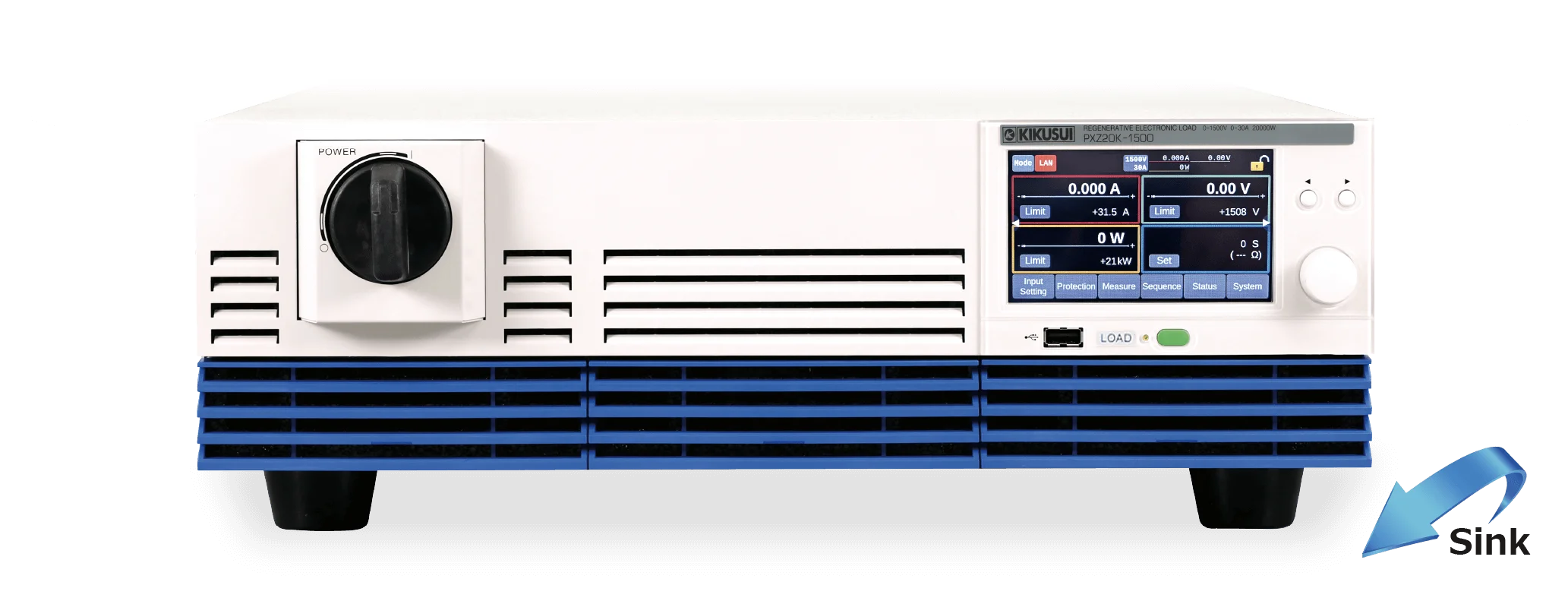

3U尺寸就可实现20kW额定功率的高效率
恒流、恒阻抗、恒压、恒功率的动作模式,还在I-V特性模式中增加了CC、CV的动作模式
标准装配的LAN、USB、RS232C使嵌入各种评估系统变得更为方便

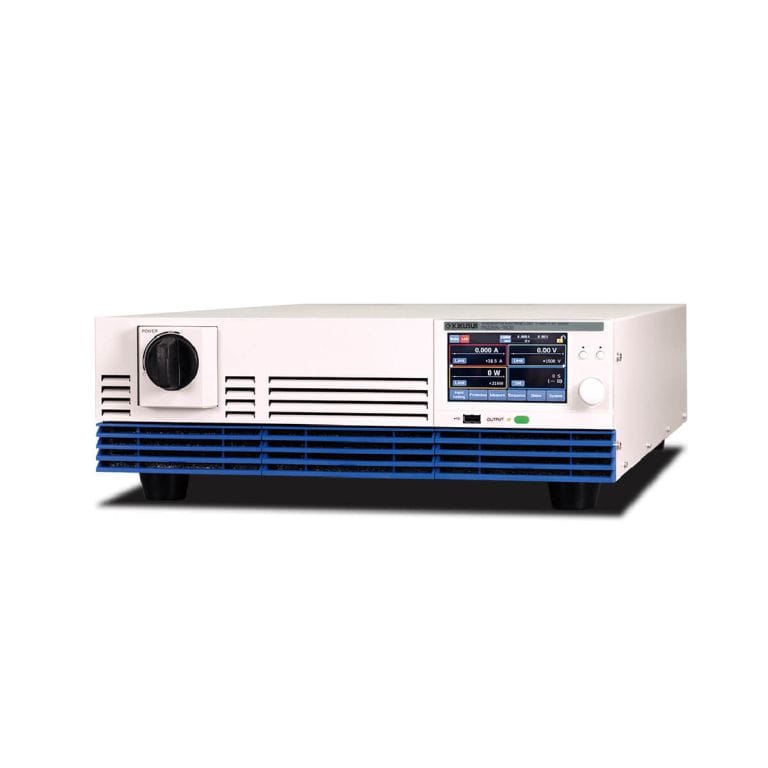

大功率能量回馈式电子负载装置PXZ 系列

PXZ系列是3U尺寸就可实现20kW额定功率的高效率、高信赖性的大功率能量回馈式电子负载装置。本系列中不仅配备了恒流、恒阻抗、恒压、恒功率的动作模式,还在I-V特性模式中增加了CC、CV的动作模式。除此以外,也配置了时序功能、预充电功能、同步运行功能、脉冲功能、信号功能、VMCB功能等丰富的功能。

标准装配的LAN、USB、RS232C使嵌入各种评估系统变得更为方便。另外,PXZ系列优秀的扩展性可进行200kW(Max10台)的并联运行。

1500V

Max电压:支持 1500V 的高电压。

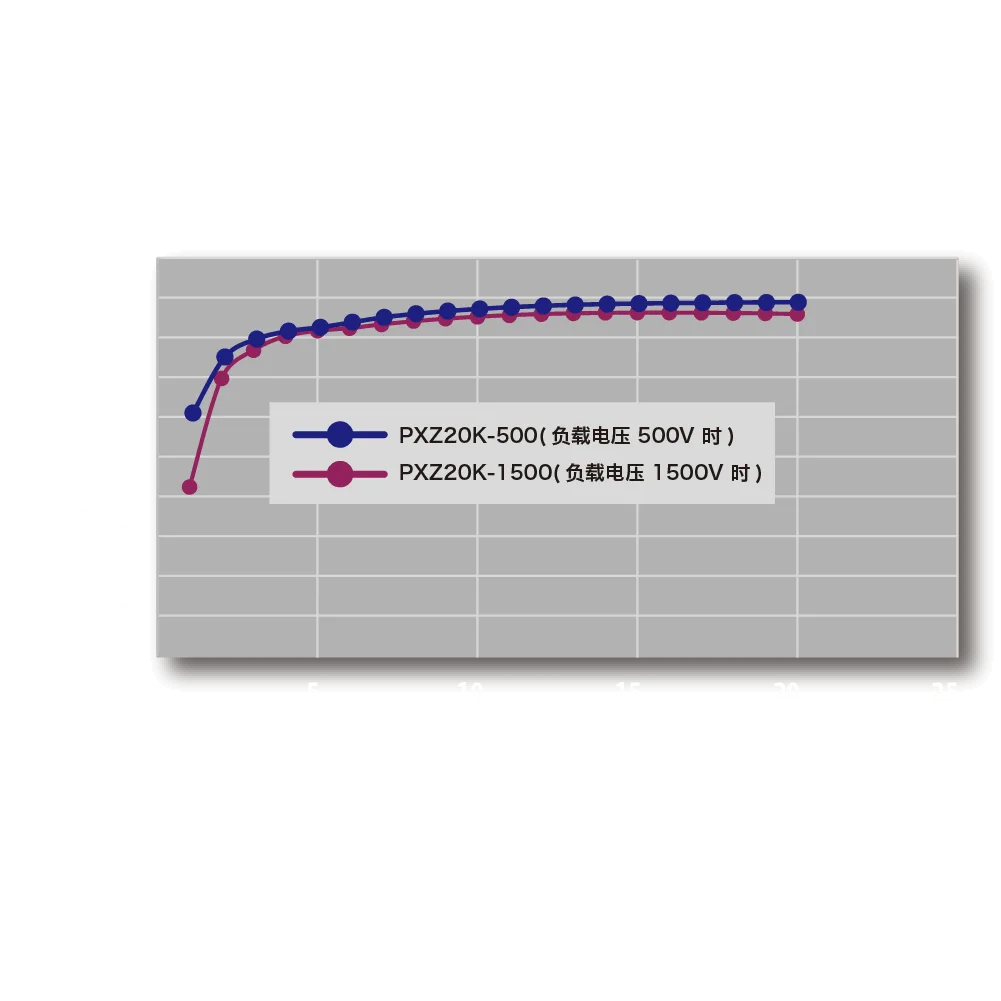

回馈效率可达
90%以上

负载功率6kW以上、回馈效率90%

外部模拟控制

标配LAN、USB、RS232C、外部模拟控制(绝缘型)

ZOOM
型号额定功率动作电压(DC)额定电流输入电流 AC(200V三相/400V三相)
PXZ20K-50020kW10V~500V120A80/40A
PXZ20K-150030V~1500V30A

性能/功能

回馈效率可达
90%以上
※额定输入时

PXZ系列通过高性能的开关技术实现负载功率6kW以上、回馈效率90%(Max回馈效率约95%)的高效功率回馈。由于所回馈出的功率可在用户的事业单位内进行消耗,所以可以大幅度减少二氧化碳的排出量。

【注意】本产品是以事业单位内回馈为前提所设计的。(不是使电力系统发生逆流的并网装置。)

回馈效率可达90% 以上
回馈效率可达90% 以上

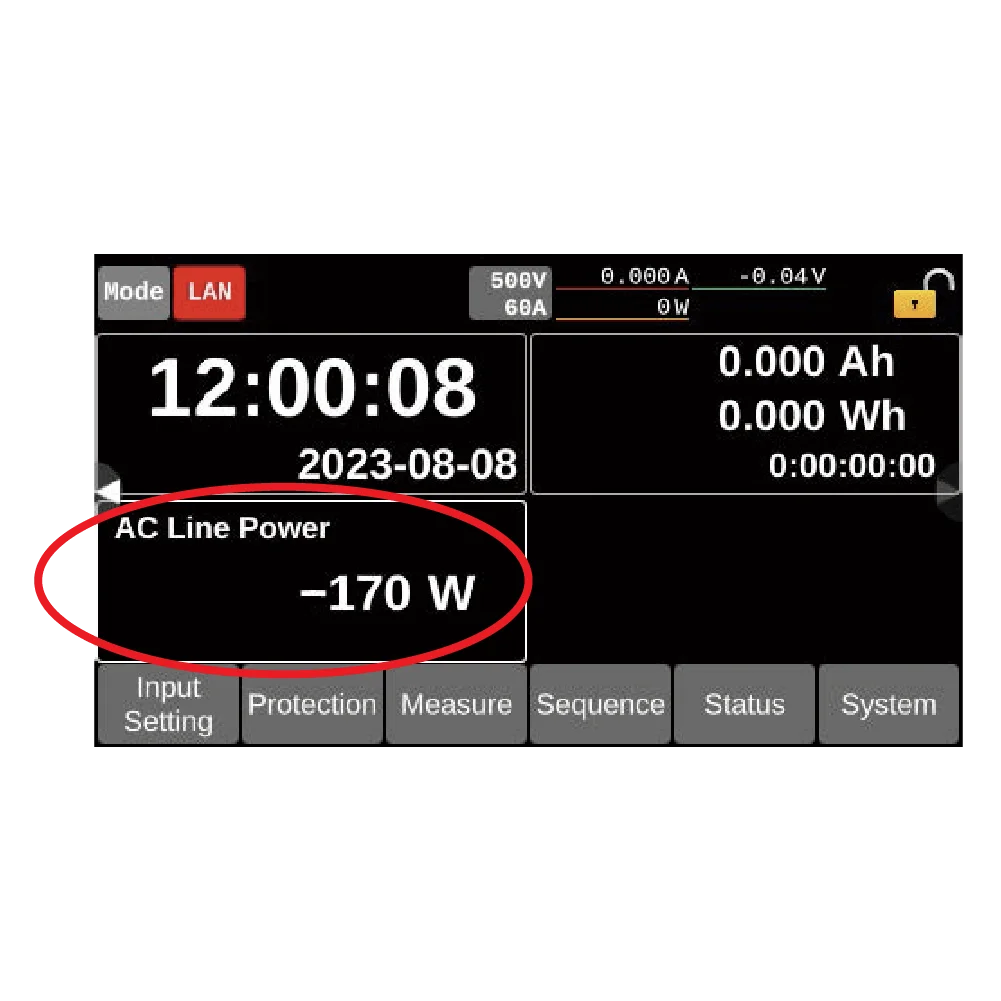

回馈功率值一目了然!

回馈效率可达90% 以上

大型液晶显示屏可实时显示回馈功率值。轻松确认节能效果。

*所显示的功率仅为参考值,Max会发生±500W的误差。

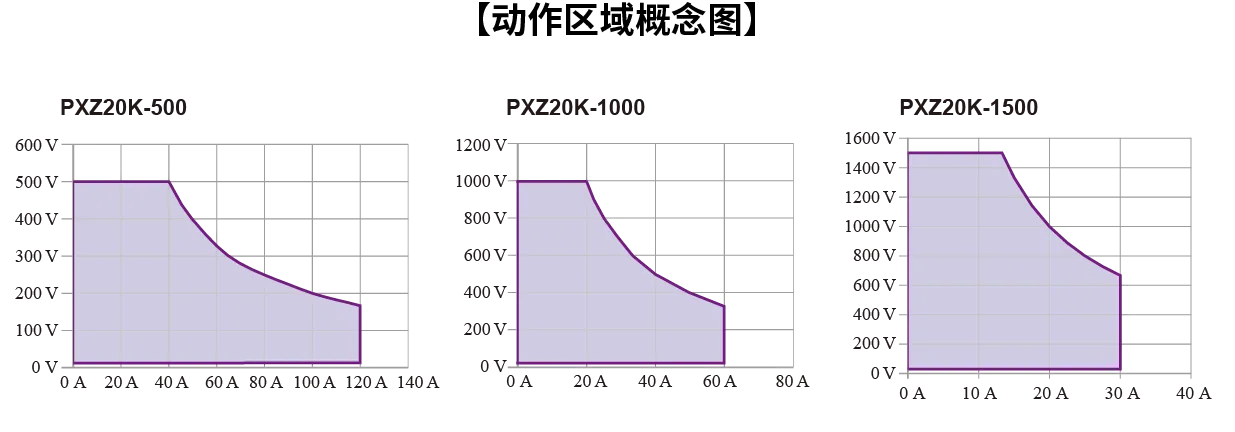

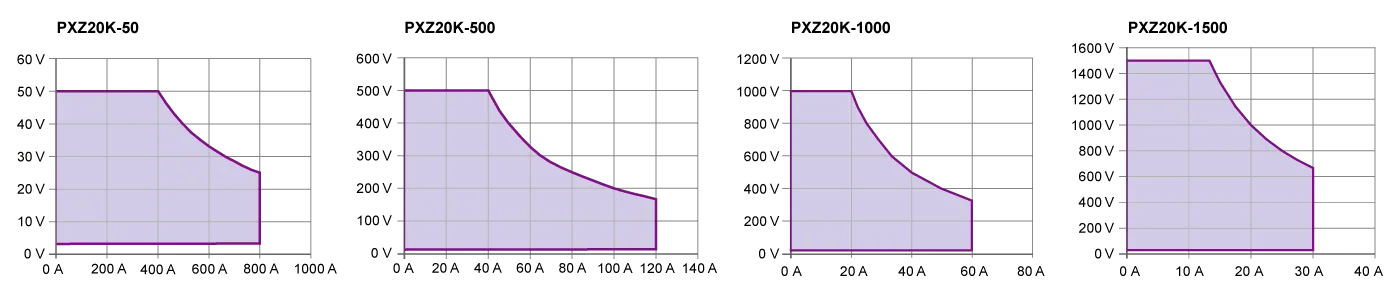

扩展比为2.25倍~3倍的宽动作领域

PXZ20K-500的动作电压范围为10V~500V、PXZ20K-1500为30V~1500V。实现了扩展比为2.25倍~3倍的宽动作领域。

扩展比为2.25倍~3倍的宽动作领域

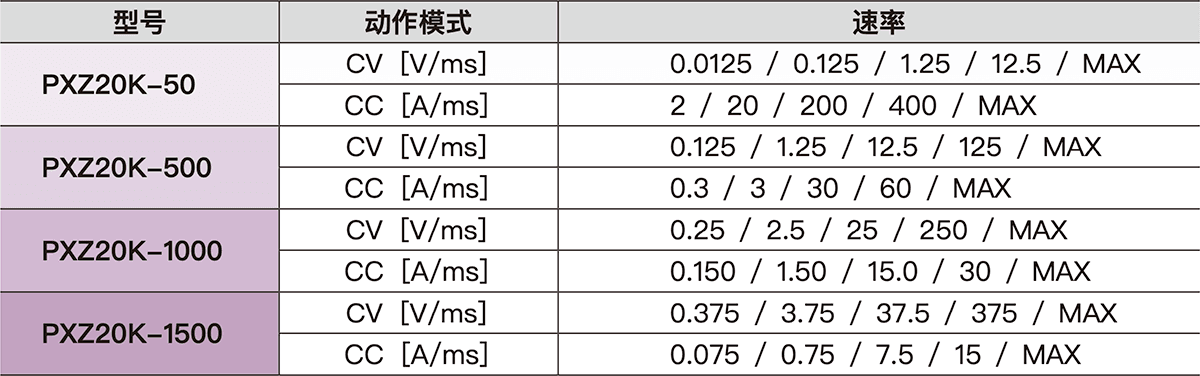

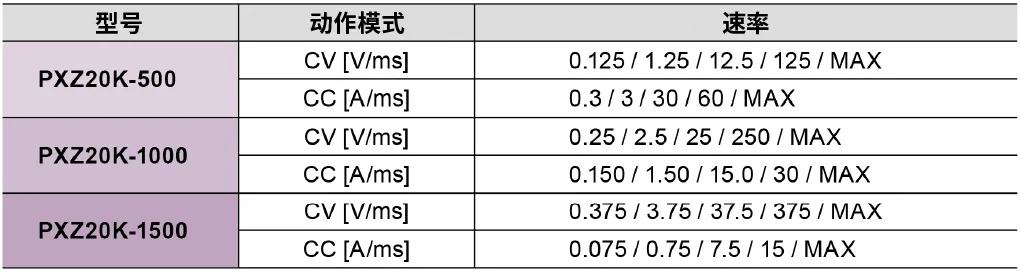

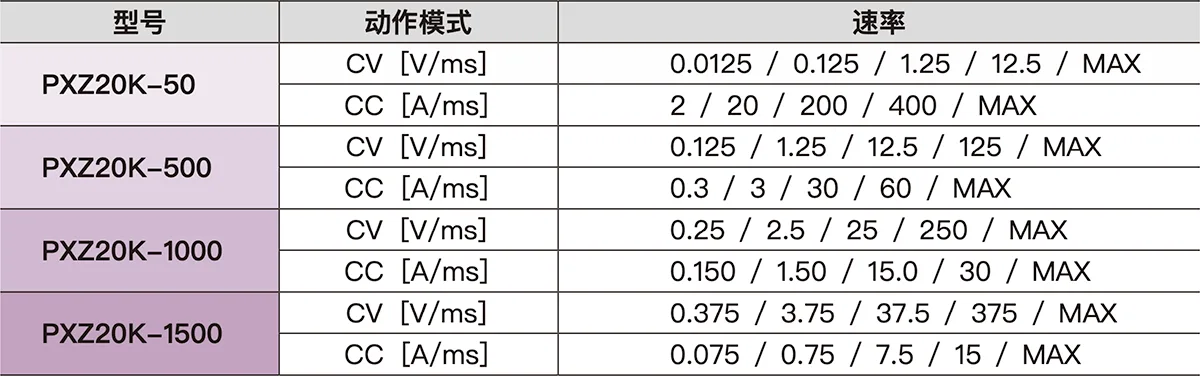

可切换5档的速率

在CV模式或CC模式下,电流或电压发生变化时,可设定变化的速度。因此,可以根据DUT的用途设定最适合的试验条件。

可切换5档的速率

*速率在下记的情况下会进行工作。

  • 当变更设定值后,电流值或电压值发生变化时。
  • 通过外部控制使电流值或电压值发生变化时。
  • 加载时电流值或电压值发生变化时。
  • 当卸载时。
可切换5档的速率-table

动作模式

PXZ系列配备了以下4种动作模式。另外,在CC模式、CV模式中还可设定I-V特性功能。

CC

ZOOM
DC通常的输入模式。通过电流设定值控制电流。
PULSE由脉冲功能控制。
SINE由信号功能控制。
I-V由任意I-V特性控制。
EXT电流设定值由外部电压控制。输入到EXT CONT的外部电压被视为绝对值并应用于当前设定值。

CR

ZOOM
OFF不受电导设定值控制。
DC通常的输入模式。通过电导设定值控制电流和电压。
PULSE由脉冲功能控制。
EXT通过外部电压控制电导设定值。

CV

Contact Us

CP

ZOOM
DC通常的输入模式。通过功率设定值控制功率。
EXT通过外部电压控制功率设定值。

搭载触摸屏显示器

通过用手指点击或滑动显示屏,可以选择画面上显示的项目,也可以设定数值。因为显示器是压敏式的,所以即使戴着手套也可以操作。

搭载触摸屏显示器

优先动作模式

可从CC、CR、CP中设定加载后优先进行的动作模式。当从DUT的输入到达设定值后,动作模式将会根据DUT的状况进行自动切换。当连接的DUT电压比PXZ系列的电压设定值要高时,电流将会从DUT流至PXZ系列。当电池或电源等作为DUT所连接时,请选择CC模式。

为碳中和做出贡献

1个月连续运行可算出Max负载功率20kW

为碳中和做出贡献

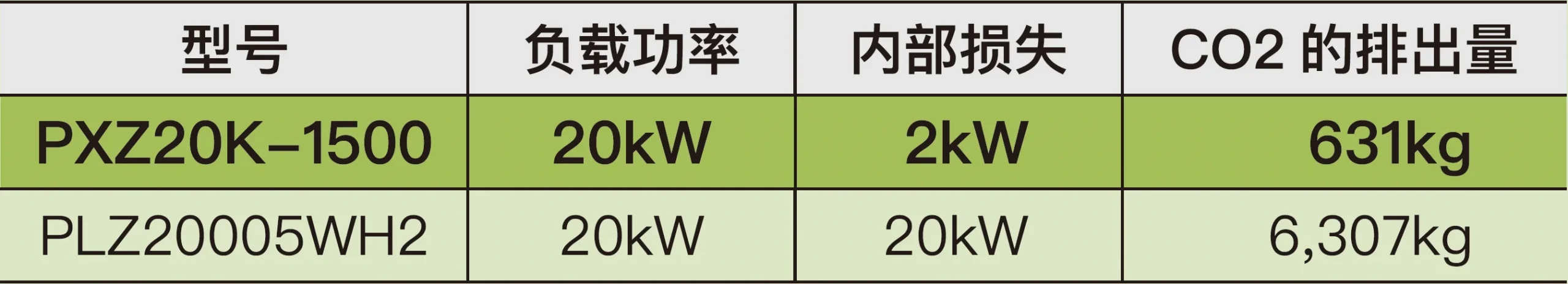

▲PXZ20K-1500与菊水PLZ20005WH2(无回馈功能)相比较

PXZ系列不会使用发热来消耗负载功率,而是可以通过功率回馈有效利用。因此,CO2的排出量每月可消减约5.67吨。此外,由于设备本体散热量非常低,所以设备设置场所的空调成本也可有望大幅降低。

※CO2的排放系数根据日本环境省公布的电气运营商排放系数(2022年实绩)的全国平均系数来计算。

为碳中和做出贡献

外部控制功能

通过后面板的EXT CONT连接器,可以从外部设备控制PXZ 系列。通用数字输入端子和通用数字输出端子可以分配任意的功能,因此很容易构建与其他测量设备组合的系统。数字输入输出标准支持NPN/PNP两种类型的PLC。因为模拟输入输出标准与输出端子绝缘,所以通过PLC安全地进行模拟控制。

外部控制功能
ZOOM
方式功能
模拟输入电压值、电流值设定
模拟输出电压值、电流值监控
通用绝缘数字输入
(Ch.1 ~ Ch.5)
* 光电耦合器绝缘输入
(同时支持灌电流/拉电流)
• 加载/卸载
• LOW 报警的发生/解除
• 累计测量的开始/停止
• 累计值的复位
• 测量触发的输入
• 预设存储器的调用
数字输入(Ch.6)HIGH 报警的发生(固定)
通用绝缘数字输出
(Ch.1 ~ Ch.6)
* 半导体继电器输出
• 加载/卸载状态监控
• 电源ON监控
• 报警监控
• 动作模式监控
• 预设存储器监控
ZOOM
端子号方式I/O名称内容
1数字OOUT Ch.1通用输出端子
2数字OOUT Ch.2通用输出端子
3数字OOUT Ch.3通用输出端子
4DO COM数字输出的COM
5DI COM数字输入的COM
6数字IIN Ch.1通用输入端子
7数字IIN Ch.2通用输入端子
8数字IIN Ch.3通用输入端子
9O+12V OUT可用于数字输入的12 V基准电压
10未使用
11A COM模拟信号的COM
12模拟OVMON电压监控
13模拟OIMON电流监控
14数字OOUT Ch.4通用输出端子
15数字OOUT Ch.5通用输出端子
16数字OOUT Ch.6通用输出端子
17DO COM数字输出的COM
18DI COM数字输入的COM
19数字IIN Ch.4通用输入端子
20数字IIN Ch.5通用输入端子
21数字IH ALARM IN发生HIGH报警的EXT HIGH
2212V COM12 V基准电压的COM
23A COM模拟信号的COM
24模拟IEXT CV恒压模式时的电压控制
25模拟IEXT CC/CP恒流/恒功率模式时的电流控制

通用绝缘数字输入端子为Ch.1 ~ Ch.5。可以从右边的项目中选择任意的设定值。

通用绝缘数字输入端子

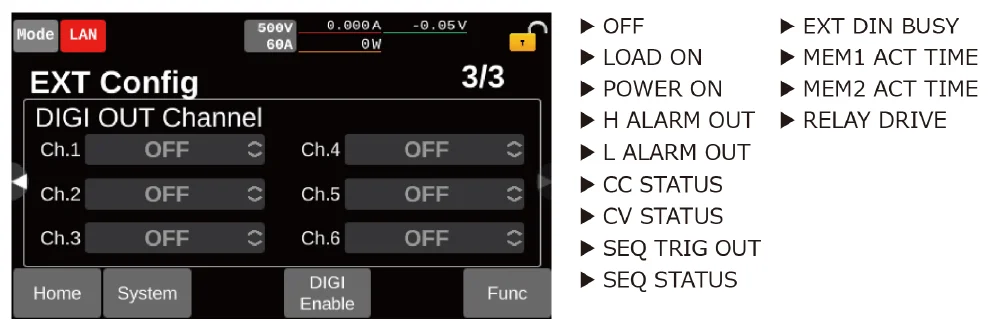

通用绝缘数字输出端子为Ch.1 ~ Ch.6。可以从右边的项目中选择任意的设定值。

通用绝缘数字输出端子

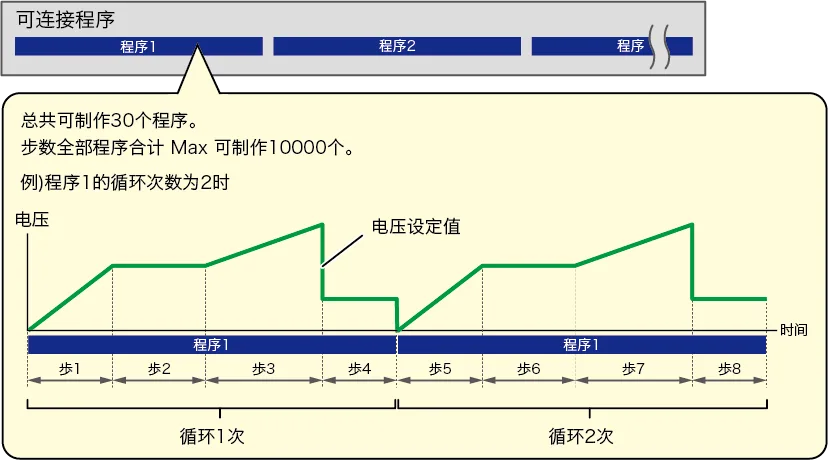

时序功能

可以连续执行预先设定的动作。程序共有30个,步数全部程序合计Max可以制作10,000个。另外,主机存储器中保存的程序可以从前面板写入到USB存储器中。

时序功能

预充电功能※

预充电功能是在CC模式下提供5%的额定电流直至所设定的CV电压。通过使用预充电功能,可将OBC开发等中逆变器的评估时的DC支撑电容或者是DC/DC转换器评估的DC支撑电容充电至任意的设定电压后开始放电试验。因此,可抑制冲击电流防止DUT的器件劣化、电池劣化。另外,在将PXZ作为电池模拟的系统检验中,通过使用预充电功能预先上升至设定的电压,可以避免由于系统测的误诊 (断线、电池故障) 而无法开始试验等的状况。

※需要解除联锁后将预充电设为有效。

预充电功能

I-V特性功能

通过登录多个I-V特性上的任意点,可以为CC、CV的每个动作模式设定任意的I-V特性。任意点可以登录3点~100点,因此可以模拟二次电池等的I-V特性。

I-V 特性功能
  • Regenerative DC Electronic Load
  • PXZ SERIES
  • Regenerative DC Electronic Load
  • PXZ SERIES

标配LAN×VMCB(虚拟多通道总线)功能

PXZ 系列标配LAN、USB、RS232C通信接口。而且,通过同时使用可将多台PXZ系列加入虚拟工作组并进行管理的“VMCB(虚拟多通道总线)”功能,除1对N外,还可以高效进行N对M且大规模的网络型远程控制及监视。不仅可以节省通信端口,还可在进行调整多台(Max 8台)PXZ 系列的控制时机时使用。另外,多通道可以与菊水的PXB 系列一起混合连接。

通过LAN连接VMCB主机时

通过 LAN 连接 VMCB 主机时

通信监控机能

通过实时通信来监控设备。比如说,当LAN线脱落时,在设定的时间内没有识别到被控设备,这时会出现通信报警(报警灯点亮),设备的输出会自动停止。防止在没有监控下的误工作,提升了系统的信赖性。

关于LAN 连接的安全

关于LAN连接的安全

对于内嵌的WEB服务器,可以通过设置密码限制访问。而且,在通过VXI-11/HiSLIP/SCPI-RAW进行控制时,能够通过IP地址设定主机访问限制。可以防止来自未登录的终端(Max 能够登录4台)的访问。

Max 可实现10台、200kW并联运行※

包括主机在内,Max 可以并联连接10台(200kW)。连接为单控并联运行,主机的面板可以控制和显示整个系统。因为具有自动识别功能,所以没有繁琐的设定,可以构建大容量系统。

※输入额定电压不同的机型之间也可以并联运行。
★希望10台以上并联运行的客户请咨询我们。

Max 可实现10台 、200kW并联运行

数据存入功能

使用数据存入功能,可在内部存储器中记录新测量值(电压、电流、功率、经过时间、累计电流、累计功率)通过设定测量值的几率条件可控制各测量值的记录时间。所测量出的数据可以通过列表或图表来表示。

同步运行功能

同步运行功能

只需将PXZ系列与附带的同期运行信号电缆相连接就可以进行同步运行。连接中的任意1台PXZ系列都可以进行加载/卸载、测量、是虚的同步运行。只要是PXZ系列,任意机型均可连接。另外,并联运行的状态下也可进行同步运行。

  • 复数台机型的加载/卸载
  • 同步进行测量。
  • 将多台的时序开始时间和暂停解除时间进行同步。
数据存入功能

用同步运行信号电缆连接EXT SYNC的OUT连接器和IN连接器。

测量数据的保存

记录的测量值可通过CSV格式保存在USB存储器中。

可选择电源输入

可选择三相3线200V型号或三相3线400V型号。可对应各个国家的电源要求。

高温下也放心、可靠的坚韧性能

动作温度为0℃~50℃的坚韧性能。由于装置的组装等,即使在环境温度严苛的环境下也能充分发挥性能。

高温下也放心、可靠的坚韧性能

放心的保护功能

  • OVP(过电压保护)
  • UVP(低电压保护)
  • WDOG(通信异常保护)
  • OPP(过功率保护)
  • OCP(过电流保护)
  • EXT LOW(外部输入报警检测)

后面板端子形状

后面板端子形状

规格

ZOOM
型号额定功率动作电压(DC)额定电流输入电流 AC(200V三相/400V三相)
PXZ20K-50020kW10V~500V120A80/40A
PXZ20K-150030V~1500V30A
