安全相关试验设备
SAFETY TESTER
安全相关测试设备的顶级品牌｜KIKUSUI TOS系列
TOS系列已被日本和海外的许多电气和电子设备制造商采用，成为符合《电器和材料安全法》以及世界各地安全标准的安全相关测试设备的顶级品牌。 在引进各国法律和标准的测试和检验设备时，请考虑菊水电子工业公司可靠和成熟的TOS系列。

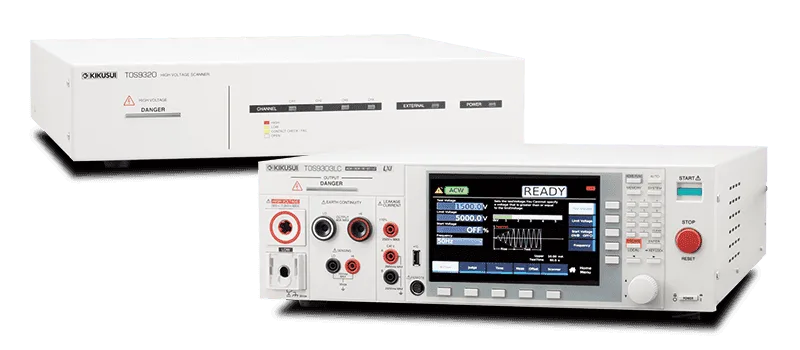

TOS9300系列
可运用于耐电压、绝缘电阻、接地导通、泄漏电流、局部放电 等各类测试的多功能综合分析仪
TOS9300 系列是可对电子设备／电子元 件进行多种安全测试的电气安全标准测试 多功能分析仪。安全测试种类包括耐电压 试验，绝缘电阻测试，接地导通测试，泄 漏电流测试（接触电流测试、保护导体电 流测试、患者泄漏电流测试），局部放电测 试。由于机型结构以要的测试组合为准， 因此１台可充分应对各类安全测试。适合 用于研究开发设备，质量保证测试及标准 认证机构的测试设备，生产线的设备。
- AC/DC耐电压
- 绝缘电阻
- 接地导通
- 泄漏电流
- 高端多类型
可运用于耐电压、绝缘电阻、接地导通、泄漏电流、局部放电 等各类测试的多功能综合分析仪
- AC 耐压测试 Max 测试电压：5kV/100mA（500VA）
- DC 耐压测试 Max 测试电压：5kV/20mA、7.2kV/13.9mA（100W）
- 绝缘电阻测试测量范围：0.001MΩ〜100.0GΩ（DC-25V〜-1000V/DC+50V〜+7200V）
- 接地导通测试测量范围：0.001Ω〜0.600Ω（3.0A〜42.0A）
- 泄漏电流测试测量范围：1μA〜100mA（rms）
- 可设置绝缘击穿检测的灵敏度
- AC5kV/100mA，DC7.2kV/100W 的耐电压测试功能
- AC/DC耐受电压
- 绝缘电阻
- 接地导通
- 高端多类型
配备AC/DC耐压、绝缘电阻、接地导通测试功能
- AC 耐压测试 Max 测试电压：5kV/100mA（500VA）
- DC 耐压测试 Max 测试电压：5kV/20mA、7.2kV/13.9mA（100W）
- 绝缘电阻测试测量范围：0.001MΩ〜100.0GΩ（DC-25V〜-1000V/DC+50V〜+7200V）
- 接地导通测试测量范围：0.001Ω〜0.600Ω（3.0A〜42.0A）
- 可设置绝缘击穿检测的灵敏度
- AC5kV/100mA，DC7.2kV/100W 的耐电压测试功能
- LAN/USB/RS232C 标准配备
- 用高可见度彩色液晶显示器、显示各测试的测量值及标准概要等。
- AC耐电压
- 接地导通
- 高端多类型
AC耐压、接地导通测试仪的高端机型
- AC 耐压测试 Max 测试电压：5kV/100mA（500VA）
- 接地导通测试测量范围：0.001Ω〜0.600Ω（3.0A〜42.0A）
- 通过新开发的放大器可实现 Max 40A 的 AC/DC 双方接地导通测试
- 可设置绝缘击穿检测的灵敏度
- AC5kV/100mA，DC7.2kV/100W 的耐电压测试功能
- LAN/USB/RS232C 标准配备
- 用高可见度彩色液晶显示器、显示各测试的测量值及标准概要等。
- AC/DC耐受电压
- 绝缘电阻
- 部分放电测试仪
- 高端多类型
配备AC/DC耐压、绝缘电阻、部分放电测量功能
- AC 耐压测试 Max 测试电压：5kV/100mA（500VA）
- DC 耐压测试 Max 测试电压：5kV/20mA、7.2kV/13.9mA（100W）
- 绝缘电阻测试测量范围：0.001MΩ〜100.0GΩ（DC-25V〜-1000V/DC+50V〜+7200V）
- 可使用带局部放电功能机型进行绝缘诊断
- 可设置绝缘击穿检测的灵敏度
- AC5kV/100mA，DC7.2kV/100W 的耐电压测试功能
- LAN/USB/RS232C 标准配备
- 用高可见度彩色液晶显示器、显示各测试的测量值及标准概要等。
- AC/DC耐受电压
- 绝缘电阻
- 高端多类型
AC/DC耐压、绝缘电阻测试仪的高端机型
- AC 耐压测试 Max 测试电压：5kV/100mA（500VA）
- DC 耐压测试 Max 测试电压：5kV/20mA、7.2kV/13.9mA（100W）
- 绝缘电阻测试测量范围：0.001MΩ〜100.0GΩ（DC-25V〜-1000V/DC+50V〜+7200V）
- 可设置绝缘击穿检测的灵敏度
- AC5kV/100mA，DC7.2kV/100W 的耐电压测试功能
- LAN/USB/RS232C 标准配备
- 用高可见度彩色液晶显示器、显示各测试的测量值及标准概要等。
- AC耐电压
- 绝缘电阻
- 高端多类型
AC耐压、绝缘电阻测试仪的高端机型
- AC 耐压测试 Max 测试电压：5kV/100mA（500VA）
- 绝缘电阻测试测量范围：0.001MΩ〜100.0GΩ（DC-25V〜-1000V）
- 可设置绝缘击穿检测的灵敏度
- AC5kV/100mA，DC7.2kV/100W 的耐电压测试功能
- LAN/USB/RS232C 标准配备
- 用高可见度彩色液晶显示器、显示各测试的测量值及标准概要等。
- 高电压扫描仪
- 高端多类型
将TOS9300系列扩展为多通道试验系统
- 4个通道的高压扫描仪，具有接触验证功能
- 高压扫描器可以分配独立的测试器的输出
- 可与我们常规型号的耐压/绝缘电阻测试仪TOS5300系列等连接。
TOS5300系列
这是一款基于操作性·实用性·安全性为一体， 性价比高的机种。
“TOS5300 系列”是对电器产品必须进行安全确保 4 项测试中的耐电压测试、绝缘阻抗测 试的测试仪器。输出为 5kV/100mA（AC）、6kV/10mA（DC），基于在 IEC、EN、UL、VDE、 JIS 等各国安全规定或电器产品安全法的要求之上，可对电子器械、电子部品进行耐电压 / 绝缘阻抗测试。还有，采用了新研发的开关放大器，使测试电压的安定性更高。因为不受 AC 输入端电压和频率变化的影响，可保持安定的输出电压，所以在电源环境不安定的区 域也可进行安定，安心的测试。装备有充实的对应各式各样用户要求的机能。这是一款基 于操作性·实用性·安全性为一体，性价比高的机种。
- AC耐电压
- 绝缘电阻
对应全球性电压使用范围耐电压·绝缘阻抗测试的机种
- 配备新开发的PWM放大器
- 5 kV/100 mA (500 VA)AC耐压测试
- 绝缘阻抗测试 ：25V 〜 1000V(7 档位 ) ／ 500V 以上 , 〜 5.00GΩ
- 高精度测量 ±1.5% of reading（电压表500V以上，电流表1mA以上时）
- 上升时间 / 下降时间控制
- AC耐电压
- DC耐电压
5kV/Max输出功率500VA（AC）、6kV/Max输出功率50W（DC）的耐压测试仪
- 配备新开发的PWM放大器
- 5 kV/100 mA (500 VA)AC耐压测试
- 6kV/Max输出50W的直流耐电压测试仪
- 高精度测量 ±1.5% of reading（电压表500V以上，电流表1mA以上时）
- 上升时间 / 下降时间控制
- AC耐电压
5kV/Max输出功率500VA的AC耐压测试仪
- 配备新开发的PWM放大器
- 5 kV/100 mA (500 VA) 交流耐压测试
- 高精度测量 ±1.5% of reading（电压表500V以上，电流表1mA以上时）
- 上升时间 / 下降时间控制
- AC耐电压
5kV/Max输出功率500VA，配备PWM放大器， AC耐压测试仪
- 配备新开发的PWM放大器
- 5 kV/100 mA (500 VA) 交流耐压测试
- 高精度测量±1.5％ of reading （电压计500V以上、电流计1mA以上）
- 上升时间 / 下降时间控制
绝缘电阻测试器
小型便利的绝缘电阻测试仪
TOS7200 是可在从各种电气、电子部件到电气、电子设备的不同范围内使用的绝缘电阻测 试仪。输出电压可以在 1V 分辨率下任意设定 -25V 〜 -1000Vd c（以 JIS C 1302-2002 的输 出特性为准）。此外，还具有窗口比较 器计时器功能，可有效进行基于各种安 全标准的绝缘电阻试验。除此之外，还 标准安装有可从外部调用的面板存储器、 SIGNAL I ／O 连接器和 RS232C 接口。
- 绝缘电阻测试器
输出电压范围：－25V～－1000Vdc 电阻测量范围：0.01MΩ～ 5000MΩ（符合JIS C 1302-2002的输出特性）
- 电阻测量范围 ：0.01MΩ～ 5000MΩ
- 配备放电功能
- 配备窗口比较器
- 保持功能（在PASS期间保持试验结束时的测定电 阻值）
- 配备计时器功能
- PID用绝缘测试仪
能够在引发PID现象（光伏电池模块的问题）所需要的 施加高电压的状态下长时间连续运行
- 随着光伏发电系统的高电压化和逆变器通过采用无变压器逆变器方式提高效率，评估 PID(Potential Induced Degradation)现象已成为重要课题。PID用绝缘测试仪TOS7210S能够在引发PID现象（PID劣化加 剧）所需要的施加高电压（±2000V）的状态下长时间连续运行。
接地连续性测试器
满足Max 60A 标准试验的接地导通测试仪
TOS6210 是一款不只能符合 IEC、EN、VDE、B S、U L、JIS、电气用品安全法等传统安 全标准的要求，而且还可适用信息处理设备（ITE）安全标准 U L60950 -1 的大电流类型接 地导通测试仪。其沿用了传统产品（TOS6200）的基本性能和各类功能，例如采用恒电流 驱动方式获得失真小的电流波形，测量精度高等，并将 M a x 试验电流从 30A 扩大到该标 准要求的 60A。同时，还可对标准要求的电压降做出判定。
- Max 60A
- 接地连续性测试器
能够进行UL60950-1 40A/60A测试
- 试验电流值 ：AC6A ～ 60A，电阻值 ：0.001Ω ～ 0.600Ω
- 能够判定电阻值和电压降
- 配备偏置取消功能
- 保存 100 种试验条件
- 能够使试验条件程序化
- Max 30A
- 接地连续性测试器
采用满足自动试验系统要求的恒电流方式
- 测试电流值：AC3A ～ 30A，电阻值：0.001Ω ～ 1.200Ω
- 可以通过电阻和电压降来确定
- 配备偏置取消功能
- 保存 100 种试验条件
- 能够使试验条件程序化
泄漏电流测试仪
满足接触电流（触摸电流）以及保护导体电流的各种测试
泄漏电流测试仪 TOS3200 是一款可适用于实施除医用电气设备仪器以外的常规电气设备 仪器漏电流（接触电流、保护导体电流）试验的测试仪。可实施符合 IEC、U L、JIS、电气 产品安全法等标准要求的试验。主机内置存储器中存储了 51 种涉及信息技术、家电、AV、 照明、电动工具、测量和控制设备仪器有关的 IEC / JIS 标准、以及电气产品安全法中规定 的试验条件，从而能够通过简单的面板操作，实施符合标准要求的试验。
- 泄漏电流测试仪
符合常规电气设备的各种安全标准。 可以进行接触电流及保护导体电流的各项试验！！
- 采用３种工作模式测量泄漏电流
- 内置８种测量电路网
- RMS测量 Max 30mA
- 简单明了的操作性
- 可连续执行试验
- 能够保存测试结果
- 已设好 51 种标准测试条件
- 能够管理校正期限
残留電荷測定装置
残留電荷測定が簡単・確実に
従来、残留電荷測定は手作業でプラグを引き抜いて試験を行っていましたが、本器の使用により対象製品の電源プラグを装置のマルチコンセントへ接続、タイマーをセットしSTARTボタンを押すだけでピーク電圧で電源を遮断し、設定された時間経過後のプラグ刃間電圧がメーターに表示されます。また、オシロスコープでの波形観測用端子も装備しており、波形を記録するときに便利です。※プラグ刃間の電圧は最大値を測定することとなっています。電源電圧のピークでプラグを引き抜く事ができれば1回の測定で良いとされています。
- 残留電荷測定装置
面倒なプラグの引抜き作業なく残留電荷測定が簡単・確実に
- 電気用品安全法、IEC60950-1、IEC60601-1、IEC60335-1、IEC60065などに対応
- 本機(SPEC40509)の使用には当社交流電源(PCR-L/LA/LE/W/WEシリーズ)が必要。
- ピーク電圧で自動遮断。1回の測定でOK。
- 電圧測定間L-N/L-G/N-G切替可能スイッチ付。電圧測定間切替スイッチを使用することで、L-N間、L-G間、N-G間の電圧測定が可能。※N-G間の測定には専用治具を使用(標準添付品)
