PFX2731S

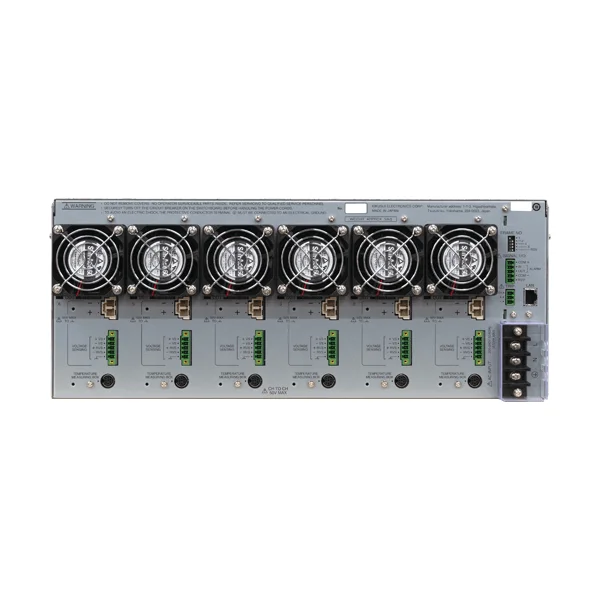

PFX2731S - 图片 2

高倍率电池测试仪

PFX2731S

2,800,000円 （税込：3,080,000円）

  • 10ms 连续测量(当设定为 Max 速度时)
  • 支持单电池评价(可使用 C 倍率设定)
  • 丰富的充放电模式(共 9 个模式)
    ・充电:CC、CC-CV、CP、CP-CV
    ・放电:CC、CC-CV、CP、CP-CV
    ・模式充放电(CC(+CV)、CP(+CV))
  • 内置路径开关，检测到异常时快速中断试验
  • 可与 4 台恒温槽(爱斯佩克公司制)同步运行
  • 可使用 T 型热电偶(选装)进行温度测量
  • 只需连接 LAN 电缆即可构建系统
  • 齐全的保护功能

Login to myKIKUSUI   What is myKIKUSUI?
采购考虑/报价要求
ログインして見積書発行
カート機能が動くまでの [yith_wcwl_add_to_wishlist]
SKU： PFX2731S

规格

定格出力

Open in a new windowZOOM
项目规格
输出数6ch（1 框架）
绝缘ch 间、ch ー底盘间
充电电流范围2A量程0.0000A〜2.0000A
20A量程0.000A〜20.000A
充电电压范围-1.000V〜6.000V
放电电流范围2A量程0.0000A〜2.0000A
20A量程0.000A〜20.000A
放电电压范围-1.000V〜6.000V

* 试样电缆 5.5 mm2 5 m 以下时


设定精度

Static

Open in a new windowZOOM
项目规格
恒流充放电2A量程范围0.0000A〜2.0000A
精确度 *1±（0.15% of setting + 1.0 mA）
分辨率0.1mA
20A量程范围0.000A〜20.000A
精确度 *1±（0.15% of setting + 10.0 mA）
分辨率1mA
恒压充放电范围-1.000V〜6.000V
精确度 *1±（0.05% of setting + 1.2 mV）
分辨率1mV
恒功率充放电 *22A量程范围-0.100W〜12.000W
精度 *1 *3±（0.5% of setting + 0.01 W）
分辨率1mW
20A量程范围0.10W〜120.00W
精度 *1 *3±（0.5% of setting + 0.1 W）
分辨率10 mW

Pattern

Open in a new windowZOOM
项目规格
恒流模式2A量程范围-2.0000A〜2.0000 A（- 值为放电电流）
精确度 *1±（0.15% of setting + 1.0 mA）
分辨率0.1mA
20A量程范围-20.000A〜20.000A
精确度 *1±（0.15% of setting + 10.0 mA）
分辨率1mA
设定数100000step（Max 步数）
范围100ms〜999.9s（1 步的时长）
分辨率100ms
切换时间 *4Max100ms
恒功率模式 *22A量程范围-12.000W〜12.000 W（- 值为放电电流）
精度 *1 *3±（0.5% of setting + 0.01W）
分辨率1mW
20A量程范围-120.00W〜120.00W
精度 *1 *3±（0.5% of setting + 0.1W）
分辨率10mW
设定数100000step（Max 步数）
范围100ms〜999.9s（1 步的时长）
分辨率100ms
切换时间 *4Max100ms

*1 环境温度：18 ℃～ 28 ℃范围内 *2 测量电池电压，然后根据设定的功率值，通过软件运算计算出控制电流 （ 恒流控制） *3 电池电压范围 1 V ～ 6 V 以上 *4 充电→放电、放电→充电切换所需的 Max 时间


計測確度

Open in a new windowZOOM
 规格
Static/ Pattern
充放电 电流测量范围2A量程-2.00000A〜2.00000A
20A量程-20.0000A〜20.0000A
精确度 *12A量程±（0.15% of reading + 1.0 mA）
20A量程±（0.15% of reading + 10.0 mA）
分辨率2A量程0.01mA
20A量程0.1mA
电压测量范围-2.0000V〜7.0000V
精确度 *1±（0.05% of reading + 1.2 mV）
分辨率0.1mV
输入电阻10 GΩ（-2 V ～ 7 V 的范围内）
功率测量范围2A量程-12.000W〜12.000W
20A量程-120.00W〜120.00W
精确度软件运算（电压测量× 电流测量）
分辨率2A量程1mW
20A量程10mW
容量测量范围 *2-100.0000Ah〜100.0000Ah
精确度软件运算（电压测量× 电流测量）
分辨率 *20.1mAh
时间 *3精度 *1 *4±10ppm（TYP 值）

*1 环境温度：18 ℃～ 28 ℃ *2 2 A/ 20 A 量程相同 *3 充放电时经过时间用信号源的精度 *4 月误差相当于30 秒


温度测量

Open in a new windowZOOM
热电偶电压（温度）测量部规格
测量端子数每1 ch
热电偶种类T型
范围-100.0℃〜400.0℃ *1
精度 *2 *3±1.5 ℃（TYP 值）
基准接点精度 *2 *4±0.7 ℃（TYP 值）
分辨率0.1℃
测量间隔2s

*1 超出范围时不能确保精度。因热电偶的规格而异 （使用温度范围因热电偶的等级、线径和包覆层而异） *2 环境温度：18 ℃～ 28 ℃ *3 测量热电偶校准仪产生的电压时（不含热电偶的允差） *4 表示基准接点（冷接点）温度计的性能


充放电终止条件列表

Open in a new windowZOOM
充放电模式终止条件
 最大 电压最小 电压开始充电或放电 从开始恒压运行 从开始恒压运行 定义电流从它的电流。 在跌破 定时-dV (屏蔽时间） (可设置）dT/dt (摄氏度/分钟）累积电流 (啊)累积功率 （Wh）最大 SOC最小 SOC充放电模式 开始时间环 (重复）。 频率电池 温度
恒流充电 (CC)〇 〇   〇〇〇〇〇   〇
恒流－恒压 充电 (CC-CV)  〇〇〇〇  〇〇〇   〇
恒功率充电 (CP)〇 〇     〇〇〇   〇
恒功率－恒压充电 (CP-CV)  〇〇〇〇  〇〇〇   〇
恒流放电 (CC) 〇〇     〇〇 〇  〇
恒流－恒压放电 (CC-CV)  〇〇〇〇  〇〇 〇  〇
恒功率充电 (CP) 〇〇     〇〇 〇  〇
恒功率－恒压放电 (CP-CV)  〇〇〇〇  〇〇 〇  〇
模式恒流充放电 (Pattern)〇〇      〇〇〇〇〇〇〇

保护功能

过电压（过充电）保护

Open in a new windowZOOM
项目规格
过电压（过充电）保护
软件 OVP设定范围0.000V〜6.300V
分辨率1mV
设定精度 *1取决于电压测量精度
动作时间Max 50ms
硬件 OVP *2设定范围0.0V〜6.6V
分辨率100mV
设定误差 *1±0.5% of rating
动作时间10 ms（TYP 值）从检测到过电压到切断输出

低电压保护（过放电）

Open in a new windowZOOM
项目规格
软件 UVP设定范围-1.100V〜5.700V
分辨率1mV
设定精度 *1取决于电压测量精度
动作时间Max 50ms
硬件 UVP *2设定范围-1.1V〜6.0V
分辨率100mV
设定误差 *1±0.5% of rating
动作时间10 ms（TYP 值） 从检测到低电压到切断输出

过电流保护

Open in a new windowZOOM
项目规格
软件 OCP设定范围充电2A量程0.000A〜2.100A
20A量程0.000A〜21.000A
放电2A量程0.000A〜2.100A
20A量程0.000A〜21.000A
分辨率*31mA
设定精度 *1取决于电流测量精度
动作时间Max 50ms
延迟时间0 ms ～ 检测延迟计时器的时间设定
硬件 OCP *2设定范围充电/. 放电2A量程0.0A〜2.2A
20A量程0.0A〜22.0A
分辨率*3100mA
设定误差 *1±0.5% of rating
动作时间10 ms（TYP 值）从检测到过电流到输出OFF

过充放电容量保护

Open in a new windowZOOM
项目规格
软件 OAH *4设定范围1.0000Ah〜2000.0000Ah
设定精度 *1取决于电流测量精度和主CPU 时钟精度
分辨率0.1mAh

温度（过热）保护

Open in a new windowZOOM
项目规格
软件 OTP设定范围-100℃〜400℃
设定精度 *1取决于温度测量精度
分辨率1℃

*1 环境温度为 18°C 至 28°C *2 设置值保留在充放电装置中。 BPC4000 可始终保护试样，即使在测试未运行时也是如此。 *3 通用至 2A 量程/20A 量程 *4 应用软件会计算额定容量乘以设定百分比，并设置容量值。


一般规格

Open in a new windowZOOM
项目规格
公称输入额定值200 Vac 至 240 Vac，50 Hz/60 Hz、単相
输入电压范围180Vac〜250Vac
Max功耗Max 1870 VA 1 框架（6 通道）额定充电时
环境条件工作温度0℃〜40℃
湿度范围20%rh〜85%rh（无结露）
存放温度-10℃〜60℃
湿度范围0%rh〜90%rh（无结露）
工作环境室内、过电压类别II
高度2000m为止
对接地电压输入输出端子⇔底盘Max ±50 V
绝缘电阻一次⇔底盘500Vdc、30MΩ以上、70%rh以下
一次⇔输入输出端子*1500Vdc、30MΩ以上、70%rh以下
输入输出端子⇔底盘*150Vdc、30MΩ以上、70%rh以下
耐电压一次⇔底盘1500 Vac、1 分钟内无异常
一次⇔输入输出端子*11500 Vac、1 分钟内无异常
外形尺寸(Max 寸)440（482）W×173 H×620（695）Dmm
重量约34kg
附件电源线× １、后面板罩套组× １、 温度测量盒×6、温度测量用电缆×6、TRIP 连接器×1、信号I/O 连接器×1、 LAN 电缆×1、 重物警告标贴× １、 使用说明书（日/ 英）×1、安全注意事项×1 *不包括电缆套件。 　与主机一起购买可选电缆套件。
电磁兼容性*2 *3符合以下的指令及规格的要求事项 电磁兼容性指令 2014/30/EU *3 EN 61326-1（A*4 级） EN55011（A*4 级，1*5 组） EN 61000-3-2 EN 61000-3-3 条款和条件 与产品连接的电缆和电线有 使用距离均小于 5 米
安全性*2符合以下的指令及规格的要求事项 低电压指令 2014/35/EU *3 EN61010-1（I*6 级，2*7 污染等级） EN 61010-2-030。

*1 输入输出端子表示试样连接的充放电端子、电压感测端子、外部信号输入输出 端子。 *2 不适用于定制产品、改装品。 *3 仅限主机带CE 标志/UKCA 标志的产品 *4 本产品为Class A 设备。本产品设计用于工业环境。 在住宅区使用本产品可能会造成干扰。在这种情况下，为了防止干扰收音机或电视机的 信号接收，用户需要采取减少电磁辐射的特别措施。 *5 本产品为Group 1 设备。本产品不会故意以电磁辐射、感应和/ 或静电耦合的形式产生/ 使用射频能量来进行材料处理或检查/ 分析。 *6 本产品为Class I 设备。请务必将本产品的保护导体端子接地。 接地不正确将无法保证安全性。 *7 污染是指容易引起绝缘耐力或表面电阻率下降的异物（固体、液体、或气体）附着的状态。 污染度2 是指，只存在非导电性污染，偶尔可能因结露而发生暂时性导电的状态。


除非特别指定，规格应符合以下设定和条件。

  • 预热时间设为 30 分钟。

用语的定义如下所示。

  • TYP 值 ：环境温度 23 ℃的代表值。并不保证性能。
  • setting ：表示设定值。
  • reading ：表示读取值。
  • rating ：表示额定值。
  • Static ：CC 充电／ CC-CV 充电／ CC 放电／ CC-CV 放电／ CP 放电／ CP-CV 放电的总称。
  • Pattern ：模式充放电的总称。

支持 C 倍率输入

  • 各 CC 值／模式充放电的步电流值／极限电流值／终止条件的电流容量值／It 切断电流值可使用 C 倍率进行设定。
  • C 倍率计算规格 将公称容量设定值设为 1C。
    C 倍率的设定范围 ：0.001 ～ 99.999（量程相同）
    C 倍率→电流值／容量值换算结果将被四舍五入到控制分辨率以内。

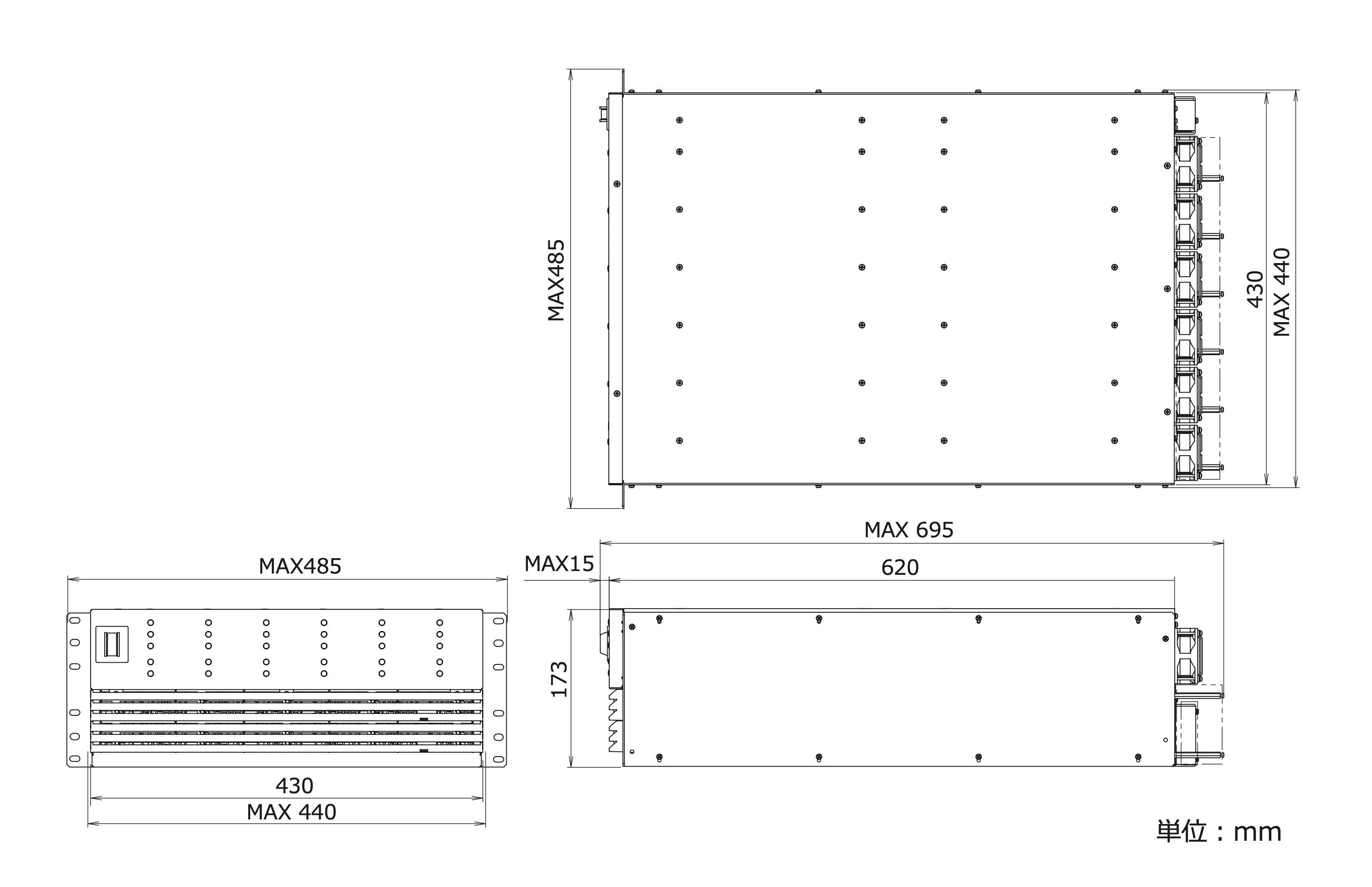

外形寸法図（mm）

PFX2731S外形寸法図

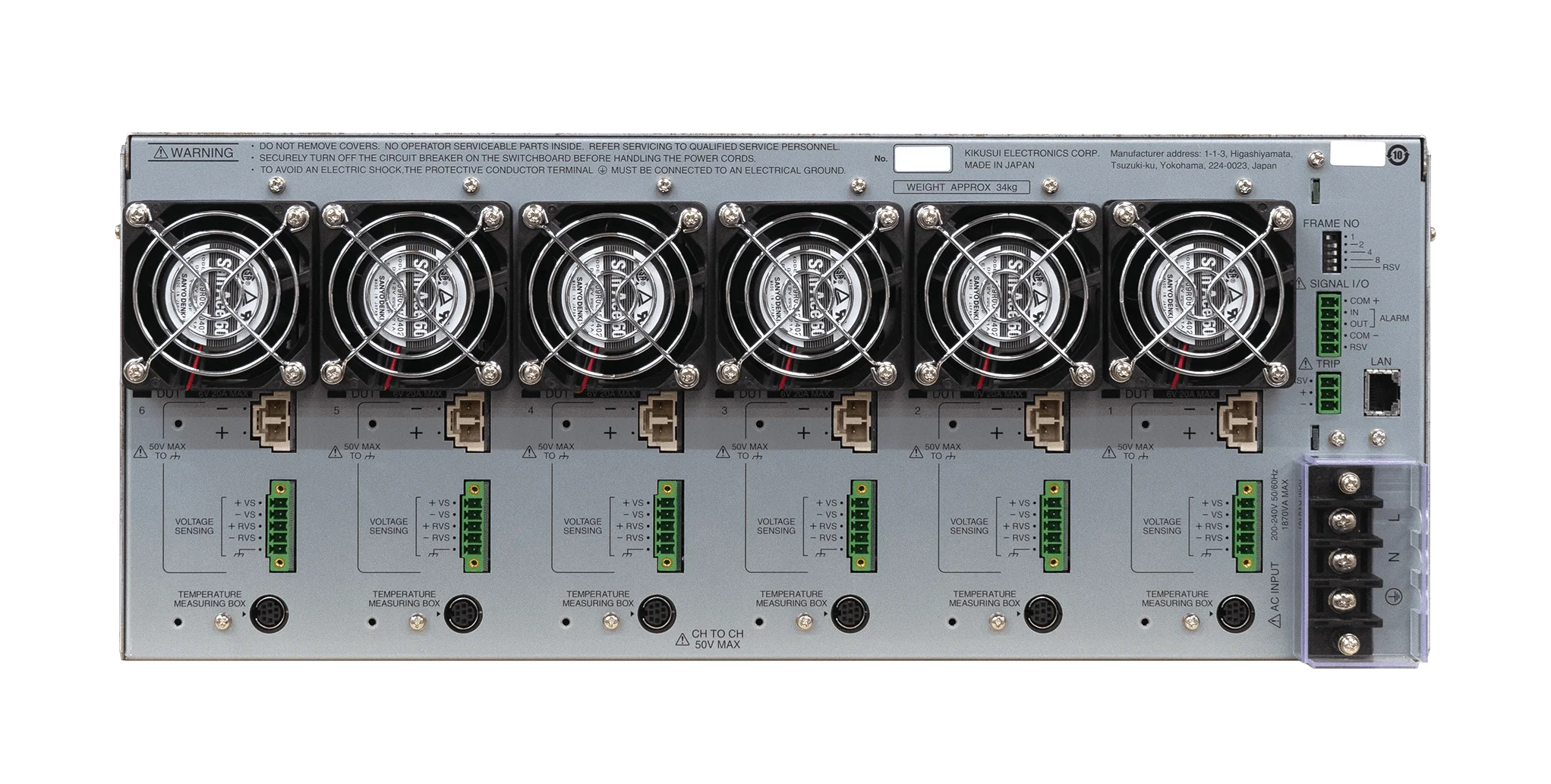

后面板

PFX2731S后面板
