电子负载装置

ELECTRONIC LOAD

可以进行可变电阻器无法实现的各种操作。

当测量一个输出能量的设备(如电源或电池)的特性时,需要一个消耗能量的负载。可变电阻可以用于简单的负载,但它们可能不适合具有复杂行为的负载。电子负载装置是使用半导体如晶体管代替可变电阻的装置。使用半导体的电子负载装置可以通过加入控制电路作为各种负载,因为电流和电压可以自由变化。

电子负载装置

直流电子负载

  • 配备任意IV特性(ARB)模式
  • 旗舰机型

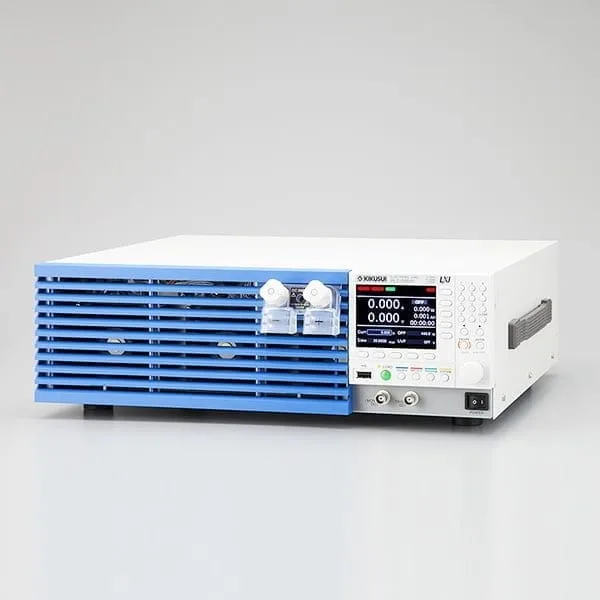

多功能直流电子负载装置

  • 动作电压 :0.25V~150V(Min 0.05V)
  • Max通过速率60A/μs(按上升沿时间换算约为4μs)
  • 配备任意IV特性(ARB)模式
  • 连接专用助推器实现Max 10.8kW(2160A)
  • 配备彩色液晶显示屏(LCD), 提高了可见度
  • 标配LAN(符合LXI标准)、USB、RS232C,外部模拟控制 ※GPIB为选装
  • 强化时序功能(Max 10000步)

PLZ-5W/5WZ系列

多功能直流电子负载装置
  • 10V ~1000V(Min动作电压1.5V)
  • 高电压大功率

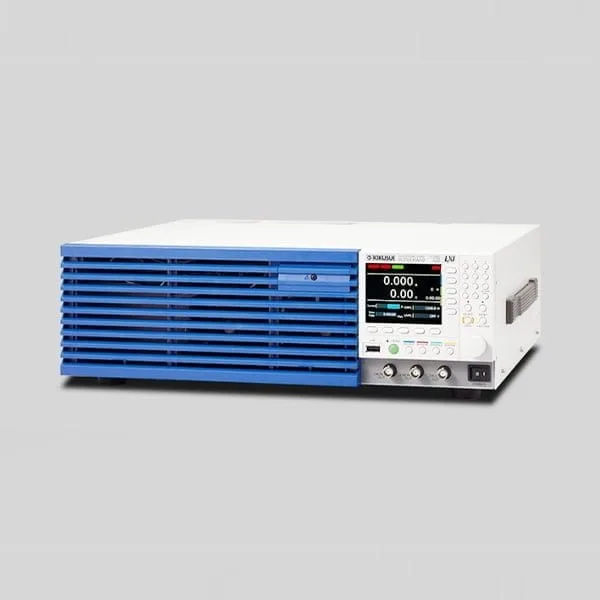

高电压大功率直流电子负载装置

  • 动作电压 :10V ~1000V(Min动作电压1.5V)
  • 集20kW于一体的超小型设计(PLZ20005WH2)
  • 并联连接 :5台(Max 100kW/2000A)、可以连接不同机型
  • 可同步运行 :能够以多台PLZ-5WH2系列为对象,使加载 / 卸载控制和时序的执行达到同步
  • 时序功能 :可使用USB存储器保存 / 读取程序
  • 具备任意IV特性(ARB)模式

PLZ-5WH2系列

适用于评估大功率电源
  • 10μs(按上升沿时间换算)高速响应
  • 0V输入时也完全符合规格

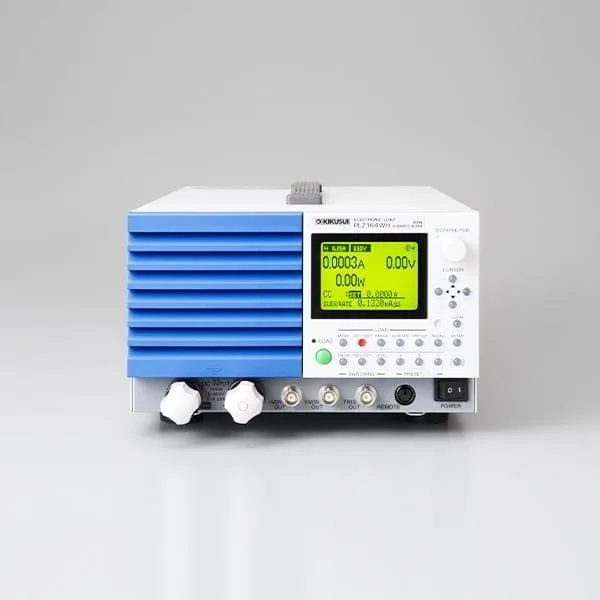

电子负载装置(DC)

  • 支持6种动作模式(恒流、恒阻、恒压、恒功率、恒流+恒压、恒阻+恒压)
  • 0V输入时也完全符合规格(PLZ164WA、PLZ664WA)
  • 开关动作的瞬态能够由通过速率(A/μs)设定
  • 上升沿时间 :10μs(按上升沿时间换算)高速响应
  • 能够设定软启动的时间
  • 标配GPIB/RS232C/USB接口

PLZ-4W系列

电子负载装置
  • 高速大电流的电子控制

电子负载装置(DC)

  • 0.3V达到100A满载(PLZ334WL)※Min动作开始电压为50mV
  • 2.3V负载电压下通过速率高达50A/μs(按上升沿/下降沿时间换算:2μs)
  • Min电流设定分辨率50μA(L档位)
  • 支持6种动作模式(恒流、恒阻、恒压、恒功率、恒流+恒压、恒阻+恒压)
  • 配备时序功能、开关功能
  • 能够通过计时器功能和时间/电压测量功能, 对电池进行放电特性评估
  • 标配GPIB/RS232C/USB接口
  • 输入电压为100Vac~240Vac

PLZ-4WL系列

电子负载装置
  • 负载单元的平行运行
  • 输入工作电压0V模型

单元型电子负载装置(DC)

  • CC模式下的上升沿、立下行通过速率为2.4A/μs(PLZ150U)
  • 内置3档位。上限为5位的电压/电流/功率测量功能
  • 在恒流、恒阻模式下能够实现电流通过速率连续可变
  • 支持对燃料电池进行单电池试验所需要的0V输入
  • 各单元(通道)能够各自独立动作或联动动作
  • 标配GPIB/RS232C接口

PLZ-U系列

電子負荷装置(DC)

交流电子负载

  • 交流电子负载
  • 不间断电源

交流电子负载装置(AC)

  • 峰值因数功能
  • 以1台为主机,Max可以并联连接4台从机
  • 配备跟踪运行功能

PCZ1000A

电流波形始终接近正弦波
