控制板
OP02-PIA
30,000円 （税込：33,000円）
- 仅用于 PIA4810/PIA4820 的控制板。
- OP01-PIA：完全控制。
OP02-PIA：仅电压和电流设置
*由于生产结束，库存有限。
カート機能が動くまでの
[yith_wcwl_add_to_wishlist]
产品概览

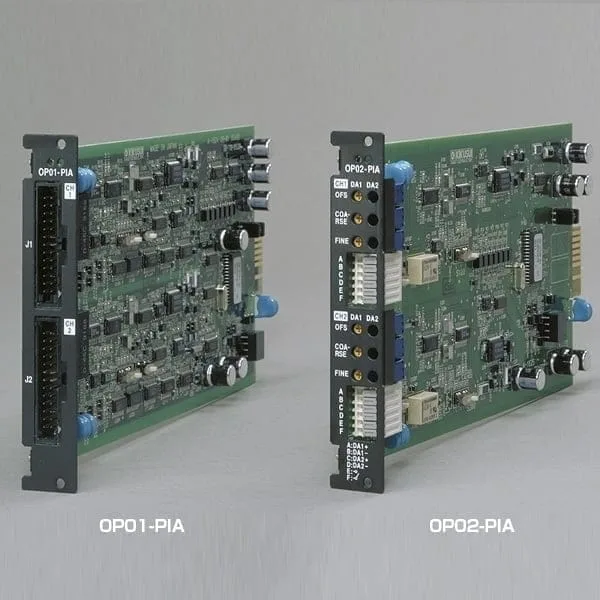

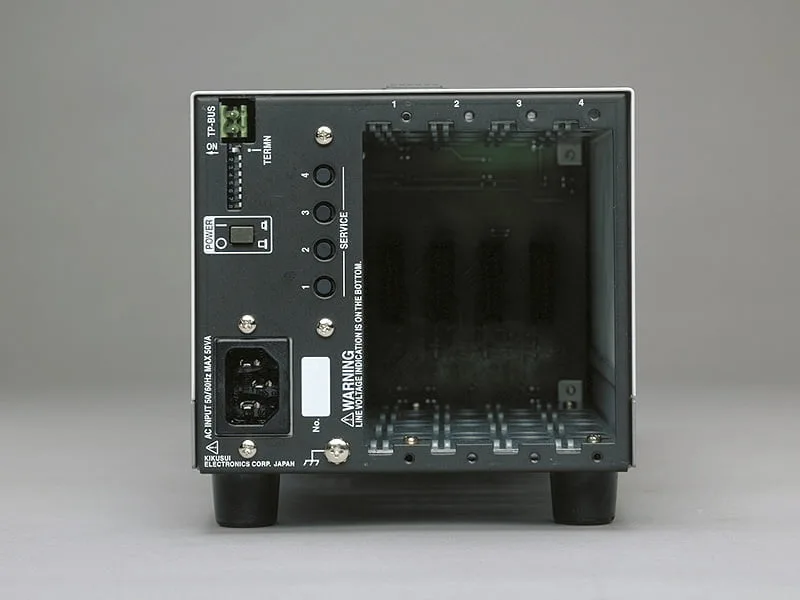

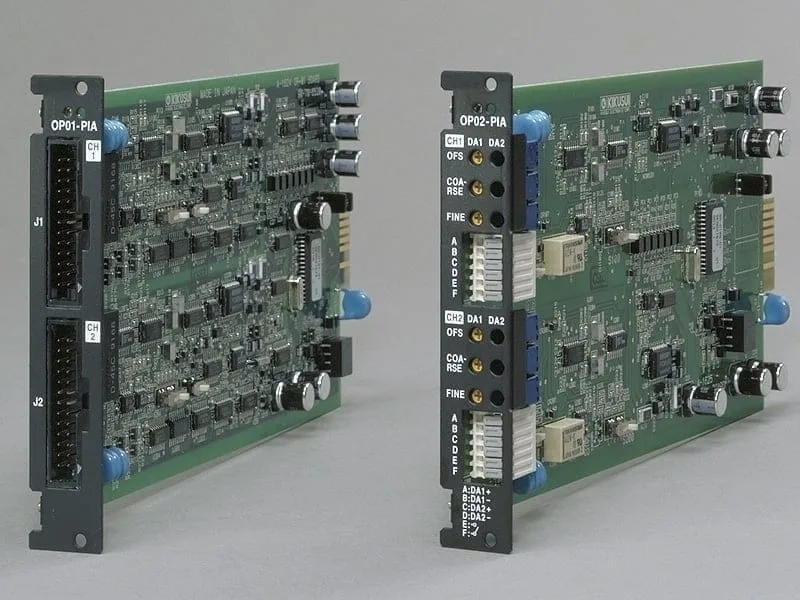

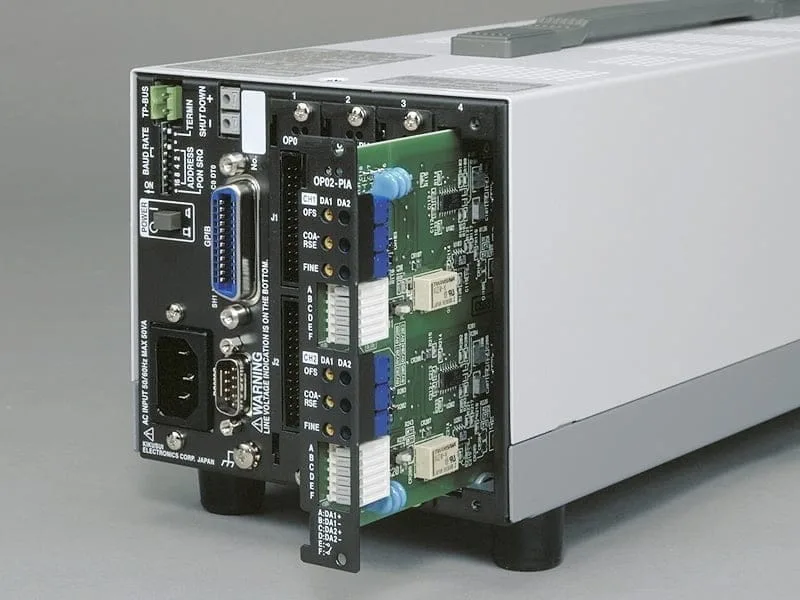

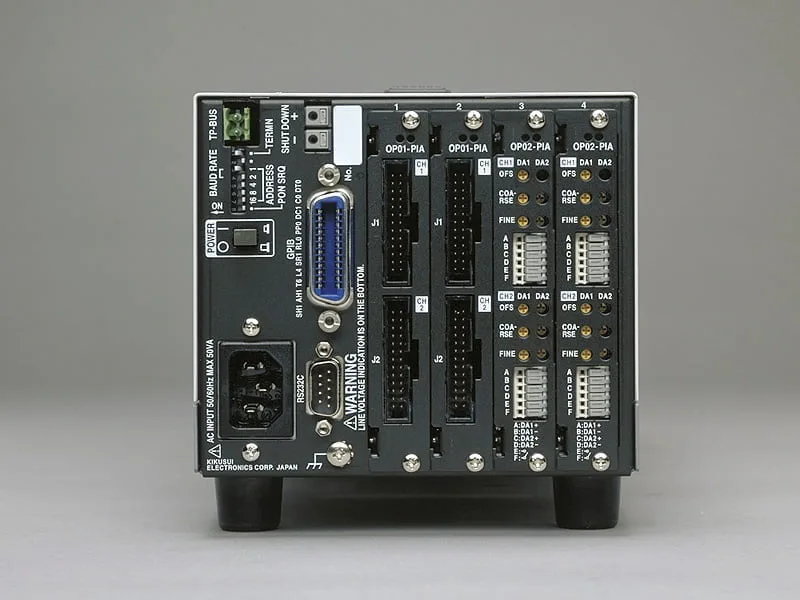

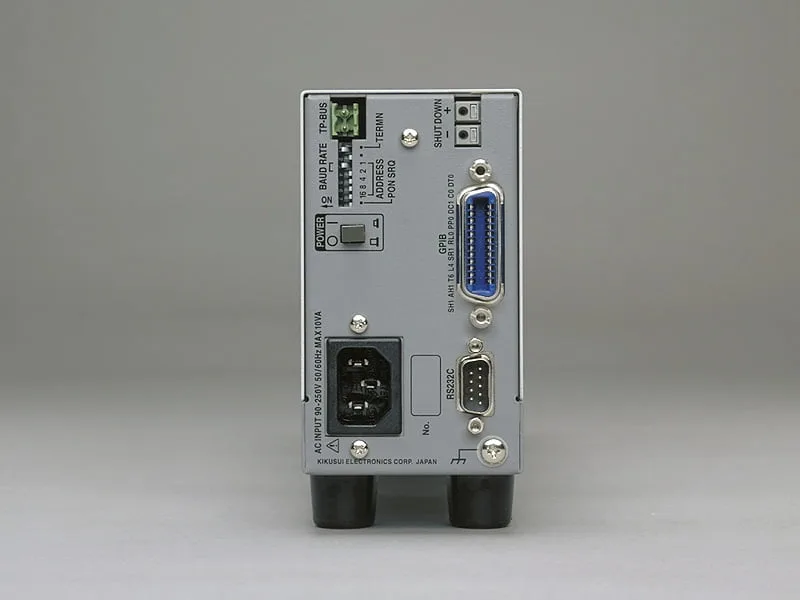

OP01-PIA/OP02-PIA 是 PIA4810/PIA4820 的专用控制板，可通过单块控制板对两个通道的直流电源或电子负载设备进行模拟控制。PIA 仅具有电压/电流设置功能。
连接图

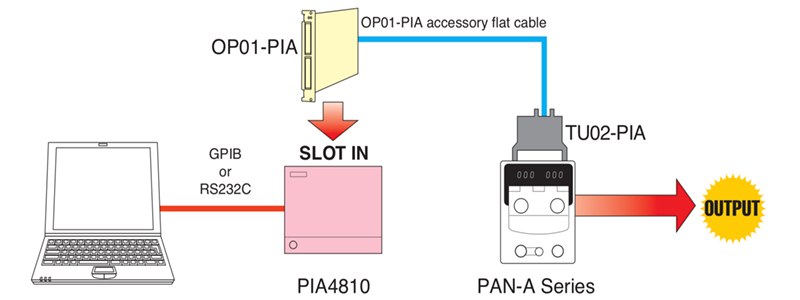

连接示例 PAN-A (1)
注：TU02-PIA 安装在后面板上。
控制内容
●输出电压的设定 ●输出电流的设定 ●输出的ON/OFF ●C.V 模式监控* ●C.C 模式监控* ●报警监控*
*有条件可控。*PAN600-2A除外。
组成部分
Open in a new window
| 直流电源主体 | PAN-A系列 |
|---|---|
| 控制器主体 | PIA4810 |
| 控制板 | OP01-PIA |
| 终端单元 | TU02-PIA |
| 扁平电缆 | OP01-PIA 随附件 （连接OP01-PIA 和TU02-PIA） |

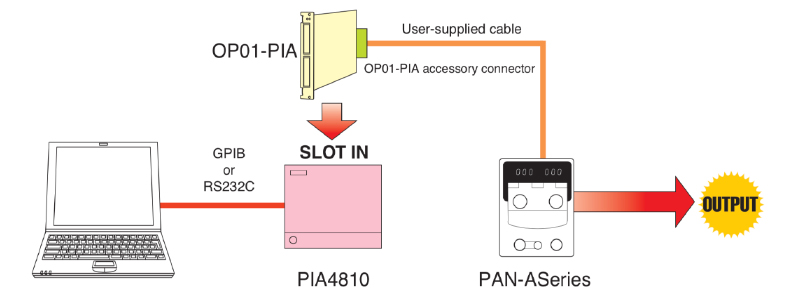

连接示例 PAN-A (2)
注意：用户自制电缆电源侧的连接是在剥去外皮后插入的。
控制内容
●设置输出电压 ● 设置输出电流
*PAN600-2A除外。

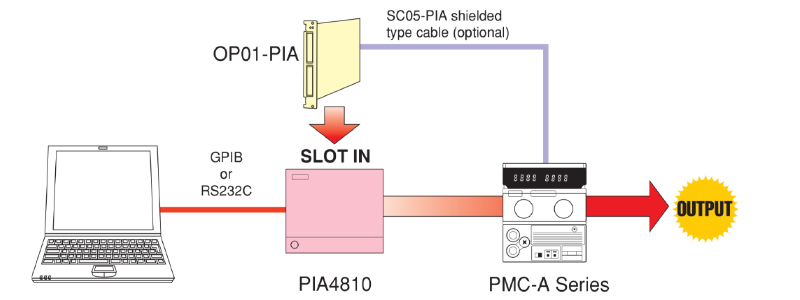

连接示例 PMC-A (1)
控制内容
●设置输出电压 ● 设置输出电流 ● 输入断电监控 ● C.V 模式监控 ● C.C 模式监控 ● 输出开/关监控 ● 报警监控 ● 输出电压回读 ● 输出电流回读
规格
OP01-PIA / OP02-PIA
Open in a new window
| 项目 | OP01-PIA | OP02-PIA | ||
|---|---|---|---|---|
| 通道数 | 2 | 2 | ||
| 设定 | 电压的设定 | 输出 | 0 〜+10V | 0 〜+10V |
| 分辨率 | 0.025% of FS | 0.025% of FS | ||
| 直线性 ※1 | 0.013% of FS | 0.013% of FS | ||
| 温度系数 ※2 | 50ppm ／℃ of FS | 50ppm ／℃ of FS | ||
| 电流的设定 | 输出（H） | 0 〜＋ 10V | 0 〜＋ 10V | |
| 输出（M） | 0 〜＋ 1.5V | 0 〜＋ 1.5V | ||
| 输出（L） | 0 〜＋ 0.4V | 0 〜＋ 0.4V | ||
| 分辨率 | 0.025％ of FS | 0.025％ of FS | ||
| 直线性 ※1 | 0.025％ of FS | 0.025％ of FS | ||
| 温度系数 ※2 | 100ppm ／℃ of FS | 100ppm ／℃ of FS | ||
| 回读 | 电压的回读 | 输入 | 0 〜＋ 10V | OP02-PIA 没有回读功能。 |
| 分辨率 | 0.025％ of FS | |||
| 直线性 ※1 | 0.025％ of FS | |||
| 温度系数 ※2 | 100ppm ／℃ of FS | |||
| 电流的回读 | 输入 | 0 〜＋ 10V | ||
| 输入（L） | 0 〜＋ 1V | |||
| 分辨率 | 0.025％ of FS | |||
| 直线性 ※1 | 0.025％ of FS | |||
| 温度系数 ※2 | 100ppm ／℃ of FS | |||
FS 是额定电压／额定电流。※1. 23±5℃、80％ rh 以下，经过 30 分钟升温后 ※2. 表示标准值。
