Dimensions / Weight
| W | H | D | |
|---|---|---|---|
| Dimensions | 224 mm (8.82 inch) | 113 mm (4.45 inch) | 373 mm (14.69 inch) |
数字万用表
DME1600GC
152,000円 （税込：167,200円）
- 分辨率：6 1/2 位
- 显示屏：5 x 7 点阵 VFD，三色双显示
- 基本测量功能
- 直流电压：0.1 V, 1 V, 10 V, 100 V, 1000 V
- 交流电压：0.1 V, 1 V, 10 V, 100 V, 750 V
- 直流电流：10 mA, 100 mA, 1 A, 3 A
- 交流电流：1 A, 3 A
- 2 线 / 4 线电阻：100 Ω, 1 kΩ, 10 kΩ, 100 kΩ, 1 MΩ, 10 MΩ, 100 MΩ
- 频率：3 Hz 至 300 kHz
- 通断测试
- 二极管测试
- 温度测试
- 内置 USB 接口（GPIB 接口 *选定型号）
*带 GPIB 接口的型号：DME1600GC
カート機能が動くまでの
[yith_wcwl_add_to_wishlist]
产品概览
“电子测量”的必备设备
提供多种选件以支持基础测量
DME1600 是一款具有 6 1/2 位分辨率的数字万用表。 在 4 1/2 位设置下，最快测量速度可达每秒 2000 次；在 6 1/2 位设置下，测量速度为每秒 50 次。 DME1600 提供电压、电流、电阻、频率和温度的全面测量功能，可广泛应用于电子设备设计、开发和调试中的各种测量与评估。 除了手动操作外，DME1600 还标配 USB 和 GPIB 接口，用于自动化测量。 此外，DME1600 还提供多种选件，如支持基础测量的 20 通道多点扫描卡。
规格
直流特性
Open in a new window
精确度
- ±（读取值的% + 量程的%）
- 以6 1/2 位分辨率，预热2 小时以上，自动触发器模式测量
- 阻抗测量，使用4 线式阻抗测量或用2 线式阻抗测量在使用Null 功能为对象时
DC 电压
| 量程 | 分辨率 | 输入电阻 | 1 年（23 ℃ ± 5 ℃） |
|---|---|---|---|
| 100.0000 mV | 0.1 μV | > 10 GΩ | 0.0050+0.0035 |
| 1.000000 V | 1.0 μV | > 10 GΩ | 0.0040+0.0007 |
| 10.00000 V | 10 μV | > 10 GΩ | 0.0035+0.0005 |
| 100.0000 V | 100 μV | 10 MΩ | 0.0045+0.0006 |
| 1000.000 V | 1 mV | 10 MΩ | 0.0045+0.0010 |
DC 电流
| 量程 | 分辨率 | 测流阻抗 | 1 年（23 ℃ ± 5 ℃） |
|---|---|---|---|
| 10.00000 mA | 10 nA | 5.1 Ω | 0.050+0.020 |
| 100.0000 mA | 100 nA | 5.1 Ω | 0.050+0.005 |
| 1.000000 A | 1 μA | 0.1 Ω | 0.100+0.010 |
| 3.000000 A | 10 μA | 0.1 Ω | 0.120+0.020 |
电阻
| 量程 | 分辨率 | 测定电流 | 1 年（23 ℃ ± 5 ℃） |
|---|---|---|---|
| 100.0000 Ω | 100 μΩ | 1 mA | 0.010+0.004 |
| 1.000000 kΩ | 1 mΩ | 1 mA | 0.010+0.001 |
| 10.00000 kΩ | 10 mΩ | 100 μA | 0.010+0.001 |
| 100.0000 kΩ | 100 mΩ | 10 μA | 0.010+0.001 |
| 1.000000 MΩ | 1 Ω | 5 μA | 0.010+0.001 |
| 10.00000 MΩ | 10 Ω | 500 nA | 0.040+0.001 |
| 100.0000 MΩ | 100 Ω | 500 nA||10 MΩ | 0.800+0.010 |
二极管测试
| 量程 | 分辨率 | 测试电流 | 1 年（23 ℃ ± 5 ℃） |
|---|---|---|---|
| 1.0000 V | 10 μV | 1 mA | 0.010+0.020 |
导通测试
| 量程 | 分辨率 | 测试电流 | 1 年（23 ℃ ± 5 ℃） |
|---|---|---|---|
| 1kΩ | 10 mΩ | 1 mA | 0.010+0.030 |
测定特性
| 项目 | 规格 |
|---|---|
| DC 电压测定：过量程 | 除1000 V 量程以外、允许20% 的过量程 |
| DC 电压测定：输入偏流 | 30 pA 未满（25℃时） |
| DC 电压测定：输入电压保护 | 所有量程为1000 V |
| DC 电流测定：过量程 | 除3A 量程以外、允许20% 的过量程 |
| 阻抗测定： 使用测试线的Max 阻抗值 | 10 Ω（100 Ω 量程 ） |
| 100 Ω（1k Ω 量程 ） | |
| 1k Ω（その他の量程 ） | |
| 阻抗测试：输入电压保护 | 所有量程为1000 V |
交流特性
Open in a new window
精确度
- ±（读取值的 % + 量程的 %）
- 以 6 1/2 位分辨率，预热 2 小时以上，AC 过滤器（ 低速 ：频带宽度 3 Hz ～ 300kHz）测定时
- 当输入的正弦波量程超过5％测量时
- 从1％量程到5％量程输入时，量程将加算0.1％（50 kHz 未满时）、 或量程加算0.13 %（从50 kHz 到100 kHz 时）
AC 电压（TRMS）
| 量程 | 分辨率 | 频率 | 1 年（23 ℃ ± 5 ℃） |
|---|---|---|---|
| 100.0000 mV | 0.1 μV | 3 Hz 〜 5 Hz | 1.00+0.04 |
| 5 Hz 〜 10 Hz | 0.35+0.04 | ||
| 10 Hz 〜 20 kHz | 0.06+0.04 | ||
| 20 kHz 〜 50 kHz | 0.12+0.05 | ||
| 50 kHz 〜 100 kHz | 0.60+0.08 | ||
| 100 kHz 〜 300 kHz | 4.00+0.50 | ||
| 1.000000 V 〜 750.000 V | 1.0 μV 〜 1 mV | 3 Hz 〜 5 Hz | 1.00+0.03 |
| 5 Hz 〜 10 Hz | 0.35+0.03 | ||
| 10 Hz 〜 20 kHz | 0.06+0.03 | ||
| 20 kHz 〜 50 kHz | 0.12+0.05 | ||
| 50 kHz 〜 100 kHz | 0.60+0.08 | ||
| 100 kHz 〜 300 kHz | 4.00+0.50 |
AC 电流（TRMS）
| 量程 | 分辨率 | 频率 | 1 年（23 ℃ ± 5 ℃） |
|---|---|---|---|
| 1.000000 A | 1 μA | 3 Hz 〜 5 Hz | 1.00+0.04 |
| 5 Hz 〜 10 Hz | 0.30+0.04 | ||
| 10 Hz 〜 5 kHz | 0.10+0.04 | ||
| 3.000000 A | 10 μA | 3 Hz 〜 5 Hz | 1.10+0.06 |
| 5 Hz 〜 10 Hz | 0.35+0.06 | ||
| 10 Hz 〜 5 kHz | 0.15+0.06 |
测定特性
| 项目 | 规格 |
|---|---|
| 过量程 | 除750 V rms 量程以外、允许20 % 的过量程 |
| 测量频率 | 750 V rms 量程时的Max 频率为100 kHz |
频率和周期特性
Open in a new window
精确度
- ±(读取值的 %)
- 6 1/2 位分辨率，预热 2 小时以上测定
| 量程 | 频率 | 1 年（23 ℃ ± 5 ℃） |
|---|---|---|
| 100 mV rms 〜 750 V rms | 3 Hz 〜 5 Hz | 0.10 |
| 5 Hz 〜 10 Hz | 0.05 | |
| 10 Hz 〜 40 Hz | 0.03 | |
| 40 Hz 〜 300 kHz | 0.01 |
测定特性
| 项目 | 规格 |
|---|---|
| 过量程 | 除 750 V rms 量程以外、允许 20% 的过量程 |
| 测量频率 | 750 V rms 量程时的Max 频率为100 kHz |
一般规格
Open in a new window
| 项目 | 规格 |
|---|---|
| 输入电压范围 | 100 Vac/120 Vac/220 Vac/240 Vac±10 %。 単相 |
| 输入频率范围 | 50 Hz/60 Hz±10 % |
| 消耗功率 | 25 VAmax |
| 动作温度范围 | 0 ℃ 〜 50 ℃ |
| 动作湿度范围 | 80% rh 为止（0℃ ～ 31℃、无结露现象） |
| 保存温度范围 | -40 ℃ ～ 70 ℃（80% rh 为止、无结露现象） |
| 动作高度 | 2000 m 为止 |
| 外形尺寸（mm） | 大小 224 W × 113 H × 373 D mm / 约 3.7 kg |
| 通信接口 | USB、GPIB（工厂选项） |
| 安全性 *1 | 符合以下的指令及规格的要求事项 低电压指令 2014/35/EU *2 EN 61010-1（Class I *3、污染度 2 *4） EN 61010-2-030 |
| 电磁符合性（EMC）*1*2 | 符合以下的指令及规格的要求事项 EMC 指令2014/30/EU EN 61326-1（Class A *5） EN 55011（Class A *5、Group 1 *6） EN 61000-3-2 EN 61000-3-3 |
| 附件 | 电源线1根（附有3P 插头）、标准测试线红色、黑色各1根 USB 线1根、CD-ROM 1 枚*7、为方便客户使用、带有2册说明书（日文・英文各1册）装箱清单（日文・英文） |
*1 不适用于特别订制产品, 改造产品。 *2 只限于面板上有CE标记/UKCA标记的型号。 *3 本机为ClassI设备。请务必将本机的保护导体端子接地。未正确接地时，将无法保障安全性。 *4 污染是附着异物（固体, 液体, 或者气体）会引起绝缘耐力和表面电阻率下降的状态。污染度2则是指只有非导电性的污染, 可能会不时地因结露发生暂时导电性的状态。 *5 本产品是 Class A 机器。适用于在工业环境下使用。在住宅环境中使用本产品有可能成为干扰源。在这种情况时，为了防止对广播电视的信号造成干扰，请用户必要的减少电磁辐射的措施。 *6 本产品为Group 1机器。本产品为了材料处理或者检查分析, 利用了电磁辐射, 感应和／或静电结合的方式, 并非有意地产生／使用无线频率能量。 *7 包括用户手册和远程接口手册
选择
20 通道多点扫描卡
10 通道多点扫描卡
开尔文探头（用于 4 线电阻测量）
4 线测试线
K 型热电偶电缆
10 通道热电偶多点扫描卡
热电偶适配器

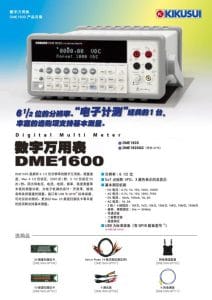

图录
