PIA5100
PIA5100
50,000円 （税込：55,000円）
- 将RS232C或USB接口转换为IEEE488.2 GPIB
- 无需驱动程序，连接简单
- 还能在自定义模式下变更通信条件
カート機能が動くまでの
产品概览

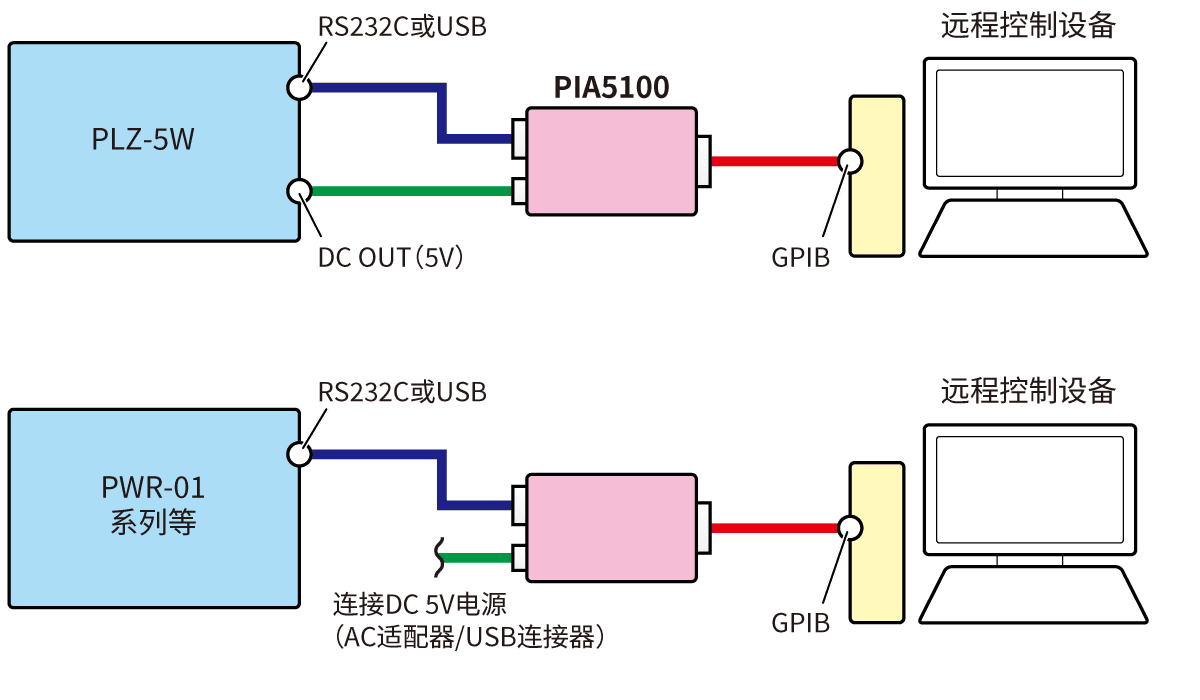

将RS232C或USB转换为GPIB
PIA5100是通过本公司生产的未配备GPIB的测量仪/电源的RS232C或USB接口※提供GPIB功能的接口转换器。无需进行复杂的设定，即可与符合IEEE488.2的测量仪/电源进行通信，而且，通过在自定义模式下变更通信条件，还可与不符合 IEEE488.2的测量仪/电源进行通信。
※只限符合USB-TMC的装置
适用产品（已完成动作确认的测量仪/电源）
Open in a new windowZOOM
| 机型名称 | 推荐设定 |
|---|---|
| PLZ-5W 系列 电子负载装置 | GPIB-CONV 设定：RS232 CUSTOM MODE OFF |
| PWX 系列 直流稳定电源 | GPIB-CONV 设定：RS232 CUSTOM MODE OFF 为避免缓冲区溢出，需要定期插入查询 *1 |
| PMX 系列 直流稳定电源 | GPIB-CONV 设定：RS232 CUSTOM MODE OFF 为避免缓冲区溢出，需要定期插入查询 *1 |
| PWR-01 系列 直流稳定电源 | GPIB-CONV 设定：RS232 CUSTOM MODE OFF 为避免缓冲区溢出，需要定期插入查询 *1 |
| PCZ1000A 交流电子负载装置 | GPIB-CONV设定： RS232、CUSTOM MODE ON CUSTOM MODE设定： Bitrate = 9600 Stopbits = 2 Flow Control = Software Termination Character = 0x0A 488.2 Block Transfer = No IDN Query = IDN? KISTD Mode = No 为避免缓冲区溢出，需要定期插入查询 *1 |
| PLZ-5WH2 系列 多功能电子负载装置 | GPIB-CONV设定： RS232、CUSTOM MODE OFF |
| PXB 系列 双向直流电源 | GPIB-CONV设定： RS232、 CUSTOM MODE OFF 为避免缓冲区溢出，需要定期插入查询 *1 |
| PXT 系列 直流稳定电源 | GPIB-CONV设定： RS232、 CUSTOM MODE OFF 为避免缓冲区溢出，需要定期插入查询 *1 |
| PXZ 系列 电子负载装置 | GPIB-CONV设定： RS232、 CUSTOM MODE OFF 为避免缓冲区溢出，需要定期插入查询 *1 |
*1 有关设置说明，请参阅要连接的设备的使用说明书。
如需应用于其他产品，请咨询本公司销售。
关于供电方法
PIA5100需要使用DC5V方可动作。请准备下述任意一种电源（供电方法）
从测量仪/电源供电
测量仪/电源配备DC OUT 5V时，可以使用附带的输入电源用电线从测量仪/电源供电。

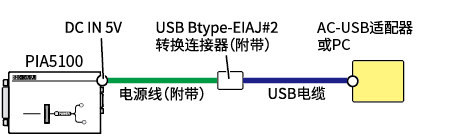

从USB连接器供电
使用附带的电源线套组，从AC-USB适配器和PC的USB连接器供电。
从AC适配器供电
使用市售的通用AC适配器（EIAJ-2插头/中心为正）供电。
功能限制
以下GPIB特定功能在默认情况下是不可用的（出厂默认）。
- 串行轮询/并行轮询
- 远程本地控制
- 设备清除
然而，对于串行轮询和远程本地控制，可以通过替换类似的命令来实现同等功能。 也可以通过在自定义模式下改变RS232C通信条件来规避这些限制。
规格
USB连接器
Open in a new windowZOOM
| USB 规格 | 标准 A 型插座、USB1.1 Full-Speed |
|---|---|
| 控制对象测量仪/电源 | 符合USBTMC-USB488规格的SCPI或IEEE488.2语言规格的测量仪/ 电源。 只保证“已完成动作确认的测量仪列表”中列出的测量仪/电源 可以正常动作。 |
RS232C连接器
Open in a new windowZOOM
| UART 规格 | Dsub 9 针（通过交叉电缆连接测量仪/电源） |
|---|---|
| 控制对象测量仪/电源 | 能够将通信条件设定为19200/NoParity/8/1/NoFlow的SCPI或 IEEE488.2语言规格的测量仪。 只保证“已完成动作确认的测量仪列表” 中列出的测量仪/电源可以正常动作。 |
SERVICE PORT连接器
Open in a new windowZOOM
| USB 规格 | Mini B 型插座、USB1.1 Full-Speed |
|---|---|
| 支持协议 | Communication Device Class, Abstract Control Model (CDC-ACM) |
一般规格
Open in a new windowZOOM
| AC输入电压 | 5V 0.25A |
|---|---|
| DC IN 5V 连接器 | EIAJ#2 |
| 动作温度范围 | 0 ℃ ～ 50 ℃ |
| 动作湿度范围 | 20%rh～85％rh以下（无结露） |
| 保存温度范围 | −20℃～70℃ |
| 保存湿度范围 | 90 %rh 以下（不结露） |
| 重量 | 约200g |
| 附件 | 电源线套组（线长约50cm/USB Btype-EIAJ#2转换连接器） 磁铁板 操作手册 |
操作手册
PIA5100
应用程序/固件
固件更新
您可以从我们网站的下载页面下载最新版本的固件，以更新PIA5100的固件。 要更新固件，请使用专门的应用程序Kikusui DFU GUI。
改变通信条件（自定义模式）
专用应用程序 “GPIB-CONVCustom Config “可以用来改变PIA5100的通信条件。 当连接到不符合IEEE 488.2的仪器/电源时，或在默认（出厂默认）通信条件下无法进行通信时使用。
RS232C设置项目
Open in a new windowZOOM
| 项目 | 设定值 | 说明 |
|---|---|---|
| Bitrate | 1200 bps 〜 115200 bps 出厂默认设置：19200 bps | 比特率设置 |
| Stopbits | 1 / 2 | 设置停止位 |
| Flow Control | None/ Hardware/ Software | 流量控制配置 排序软件为 X-Flow 硬件为 CTS-RTS |
| Termination Character | 任意 ASCII 码 出厂默认值 0x0A | 设置终止字符 |
| 488.2 Block Transfer | NO/ YES | 根据 IEEE 488.2 规范禁用/启用块传输 |
| IDN Query | 任意字符串（最多 15 个字符） 出厂默认设置： *IDN? | 用于在启动时识别仪器/电源的查询 |
| KISTD Mode *1 | NO/ YES | 解决 GPIB 特定功能的限制 禁用/启用 KISTD SAFU 协议 |
*1 仅可配置与 KISTD 兼容的产品；支持 PWX 系列、PMX-A 系列和 PLZ-5W 系列（截至 2016 年 2 月）。
当场把导出数据图表化
Open in a new windowZOOM
| 项目 | 设定值 | 说明 |
|---|---|---|
| Auto Serial Polling | NO / YES | 禁用/启用自动串行轮询 |
| Auto Serial Poll Interval | 50 ms〜 | 自动串行轮询间隔 |
