接地连续性测试器
TOS6210
TOS6210
380,000円 （税込：418,000円）
- 试验电流值 ：AC6A ～ 60A，电阻值 ：0.001Ω ～ 0.600Ω
- 能够判定电阻值和电压降
- 配备偏置取消功能
- 保存 100 种试验条件
- 能够使试验条件程序化
- 配备接触校检功能
- 标准配置 GPIB，RS232C
- 标准配备测试引线（TL12-TOS）
产品概览
满足 标准试验的接地导通测试仪
TOS6210是一款不只能符合IEC、EN、VDE、BS、UL、JIS、电气用品安全法等传统安全标准的要求，而且还可适用信息处理设备(ITE)安全标准UL60950-1的大电流类型接地导通测试仪。其沿用了传统产品(TOS6200)的基本性能和各类功能，例如采用恒电流驱动方式获得失真小的电流波形，测量精度高等，并将Max试验电流从30A扩大到该标准要求的60A。同时，还可对标准要求的电压降做出判定。
预先在主机面板存储器内保存信息处理设备、家电、医疗设备、测量器具等 20 种安全标准 的试验条件，通过简单的调用操作能够设定以 UL60950-1为代表的，包括 IEC、JIS 等规 定的保护接地(Protective earthing)、保护连接(Protective bonding)的导通试验。 此外，还配备有满足现场细微需求的功能，例如偏置取消功能、输入校正年月日和制造编号 等从GPIB/RS-232C读出记录的功能等。
规格
规格
输出部
| 电流设定范围 *1 *4 | AC 6.0 A 至 62.0 A（电阻低于最大额定输出和输出端电压低于 5.4 V 时） | |
|---|---|---|
| 分辨率 | 0.1A | |
| 精度 | ±(1 % of setting + 0.4 A) | |
| Max 额定输出 | 220 VA(通过输出端子输出) | |
| 失真率 | 2 % 以下(20A 以上的 0.1Ω 纯电阻负荷) | |
| 频率 | 50/60 Hz 正弦波(可选) | |
| 精度 | ±200 ppm | |
| 开路端子电压 | 6 Vrms 以下 | |
| 输出方式 | PWM切换方式 | |
输出电流表
| 测量范围 | 0.0 Aac 〜 66.0 Aac |
|---|---|
| 分辨率／精度 | ±(1 % of reading + 0.4 A) |
| 响应 | 响应平均值/有效值显示(响应时间 200ms) |
| 保持功能 | 在 PASS，FAIL 期间保持试验结束时的测量电流值 |
输出电压表
| 测量范围 | 0.00 Vac 〜 6.00 Vac |
|---|---|
| 分辨率／精度 | 0.01 V / ±(1 % of reading + 0.02 V) |
| 偏置取消功能 | 0.00 V 〜 5.40 V(有 OFF 功能) |
| 响应 | 响应平均值/有效值显示(响应时间 200ms) |
| 保持功能 | 在 PASS、FAIL 期间保持试验结束时的测量电压值 |
电阻表 *2
| 测量范围 | 0.001 Ω 〜 0.600 Ω |
|---|---|
| 分辨率／精度 | 0.001 Ω / ±(2 % of reading + 0.003 Ω) |
| 偏置取消功能 | 0.000 Ω 〜 0.600 Ω(有 OFF 功能) |
| 保持功能 | 在 PASS 期间保持试验结束时的测量电阻值 |
合格与否判定功能 *3
| 根据电阻值判定 | 视窗识别方式
| |
|---|---|---|
| 上限基准值 (UPPER)设定范围 | 0.001 Ω 〜 0.600 Ω | |
| 下限基准值 (LOWER)设定范围 | 0.001 Ω 〜 0.600 Ω | |
| 分辨率 | 0.001 Ω | |
| 判定精度 | ±(2 % of UPPER + 0.003 Ω) | |
| 根据采样电压值判定 | 视窗识别方式
| |
| 上限基准值 (UPPER)设定范围 *4 | 0.01 V 〜 5.40 V | |
| 下限基准值 (LOWER)设定范围 | 0.01 V 〜 5.40 V | |
| 分辨率 | 0.01V | |
| 判定精度 | ±(2 % of setting + 0.05 V) | |
| 校正 | 使用纯电阻负载用正弦波的有效值校正 | |
| LED | PASS | 判定为 PASS 时大约点亮 0.2 秒钟 设定为 PASS HOLD 时连续点亮 |
| UPPER FAIL | 检测出高过上限基准值的电阻值或电压值，判定为 FAIL 时点亮 | |
| LOWER FAIL | 检测出低于下限基准值的电阻值或者电压值，判定为FAIL时点亮 | |
| 蜂鸣器 | 判定为PASS 时，在设定的PASS HOLD时间内蜂鸣器为ON(报警) 在以下状态是蜂鸣器连续为 ON(报警)
| |
时间
| 测试时间 | 设定范围 | 0.3 s〜999 s 有TIMER OFF功能 |
|---|---|---|
| 精度 | ±(100 ppm of setting + 20 ms) |
环境
| 工作环境 | 室内使用，过电压类别 II | |
|---|---|---|
| 规格保证范围 | 温度 | 5 °C〜 35 °C |
| 湿度 | 20 %rh 〜 80 %rh(无凝水) | |
| 动作范围 | 温度 | 0 °C〜 40 °C |
| 湿度 | 20 %rh 〜 80 %rh(无凝水) | |
| 保存范围 | 温度 | -20 °C〜 70 °C |
| 湿度 | 90%rh 以下（无结露） | |
| 高度 | 2000m为止 | |
电源
| 输入电压范围 | 85 Vac 〜 250 Vac | |
|---|---|---|
| 消耗功率 | 无负载时 (READY) | 60 VA 以下 |
| 额定负载时 | Max 420 VA | |
| 输入频率范围 | 47Hz ~ 63Hz | |
| 绝缘阻抗 | 30 MΩ 以上(500 Vdc)―AC LINE ─底盘之间 | |
| 耐电压 | 1390Vac(2 秒钟)―AC LINE ─底盘之间 | |
| 接地连续性 | 25 Aac/0.1 Ω 以下 | |
安全 *5 符合下列指令和标准的要求
| 安全性 | 低电压指令 73/23/EEC、EN61010-1、Class I／Pollution degree 2 | |
|---|---|---|
电磁兼容性 (EMC) *5 *6 符合下列指令和标准的要求
| 电磁符合性(EMC) | EMC 指令 89/336/EEC、EN61326、EN61000-3-2、EN61000-3-3
符合条件
|
|---|
附件
| 附件 | 电源线 x 1 件，测试线 (TL12-TOS) x 1 对，短棒 x 2 件（连接在输出端和采样端之间）。 2 个电源保险丝 x 2（包括保险丝座中的 2 个备用保险丝），1 本使用说明书 |
|---|
*1 关于对输出的时间限制 考虑到大小、质量、成本等因素，本机输出部的散热能力设定为额定输出的1/3。 因此请在以下所示的限制内使用。 如果超出限制使用，有时输出部的温度会升得过高，使内部保护电路动作。
| 环境温度 t(°C) | 测试电流 I(A) | 休止时间 | Max 测试时间 |
|---|---|---|---|
| 在 t ≦ 40°C范围内 | 40 < I ≦ 60 | 等同或超过测试时间 | 10分钟以下 |
| 20 < I ≦ 40 | 等同或超过测试时间 | 30分钟以下 | |
| I ≦ 20 | 无需 | 可连续输出 |

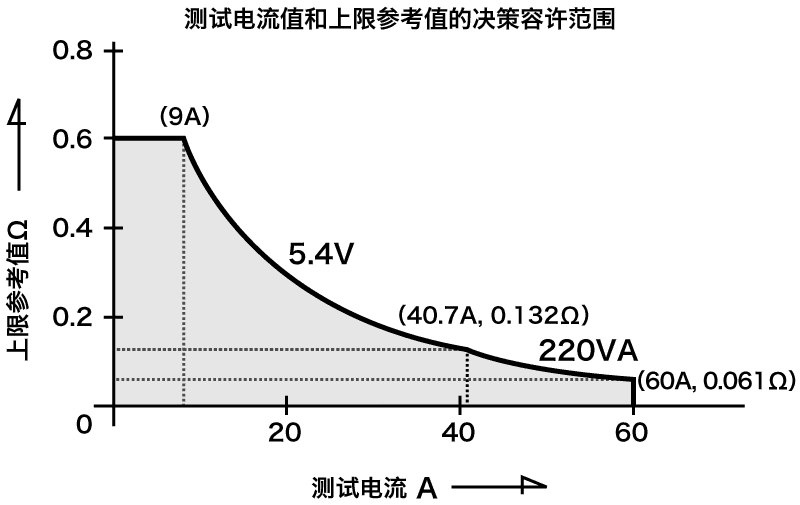

*2 关于电阻仪的响应时间：电阻值是根据测量到的电压和电流值计算得出的瞬时值。 电阻率计的响应时间与电压表和电流表的响应时间相同。 *3 无法同时测定电阻值和电压值。 *4 受最大额定输出和输出端电压的限制。 可在下图范围内使用。 *5 不适用于定制或改装产品。 *6 仅限于面板上有 CE 标志的型号。
