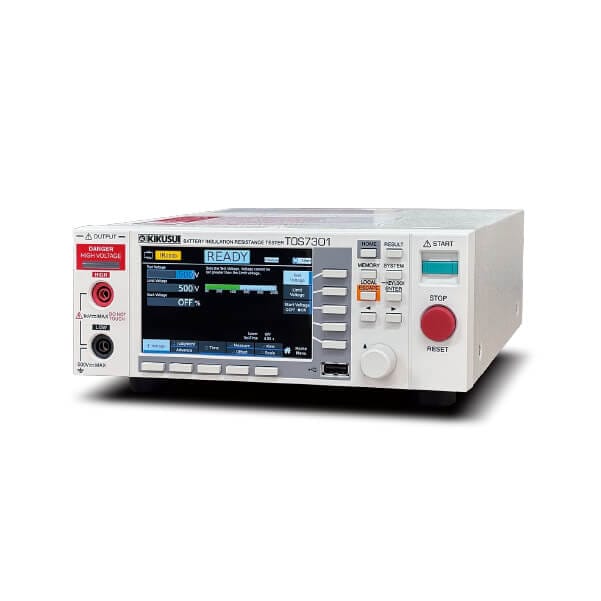

电池绝缘电阻测试仪
TOS7301
价格范围：220,000円 至 235,000円
- 输出电压范围：25 Vdc〜1000 Vdc
- 电阻测量范围：0.001 MΩ〜10.00 GΩ
- 上限判定、下限判定、短路检测、接触确认功能
- 测试时保护 EUT 免受损坏的 dV 判定功能（TOS7301）
- 标配 RS232C ／ USB 接口
- WITH LAN 机型标配 LAN 接口
- 采用彩色液晶显示屏
- 测试结果数据图表化（TOS7301）
| Image | SKU | 界面 | 標準価格 | WEBかんたんお見積り |
|---|---|---|---|---|
 | TOS7301 | RS232C, USB | 220,000円 （税込：242,000円） | |
| TOS7301 with LAN | RS232C, USB, LAN | 235,000円 （税込：258,500円） |
阵容
| Image | SKU | 界面 | 標準価格 | WEBかんたんお見積り |
|---|---|---|---|---|
| TOS7301 | RS232C, USB | 220,000円 （税込：242,000円） | |
| TOS7301 with LAN | RS232C, USB, LAN | 235,000円 （税込：258,500円） |
产品概览
适用于研发设备、品质保证测试、认证机构测试设备以及生产线设备等…
TOS7300 系列的输出电压可在 25V ～ 1000Vdc 范围内，以 1V 分辨率自由设定（符合 JIS C 1302 的输出特性），适用于从各类电气·电子元器件到电气电子设备等广泛场景的绝缘电阻测试仪。采用 4.3 英寸彩色显示屏，可显示各项测试设定值、概要与图示等内容，提升可视性，同时带来更直观易懂的操作性。同时标配 USB2.0、符合 USB-TMC 的 USB 以及 RS232C。WITH LAN 机型还可使用 LAN 接口。结合通过信号 I/O 的外部控制，可实现更高自由度的自动化测试。此外，TOS7301、TOS7301 WITH LAN 不仅可使用 dV 判定在测试时保护 EUT 免受损坏，还支持选择更快的测量时间（Aperture Time），并可在测试过程中以图表方式显示测量数据。它不仅适用于对节拍时间要求严苛的二次电池绝缘电阻测试，也同样适合多种材料的研发用途。
| 功能对应 / 型号 | TOS7300 | TOS7300 WITH LAN | TOS7301 | TOS7301 WITH LAN |
|---|---|---|---|---|
| 绝缘电阻测试（IR） DC 25V ～ 1000V | ✓ | ✓ | ✓ | ✓ |
| 通讯接口 USB2.0、RS232C | ✓ | ✓ | ✓ | ✓ |
| 通讯接口 LAN | – | ✓ | – | ✓ |
| 数据保存 /CSV 导出 | ✓ | ✓ | ✓ | ✓ |
| 测试结果数据图表化 | – | – | ✓ | ✓ |
| 保护EUT 防止损坏的 dV 判定功能 | – | – | ✓ | ✓ |
| 测量时间：最快可设为 10ms | – | – | ✓ | ✓ |
| 触点检查功能 | ✓ | ✓ | ✓ | ✓ |
简单操作，高速·安全·可靠！
高速测量时间
最快10ms，提升产能！
测量时间可在 10ms*／16.66ms／20ms／100ms中选择。缩短测量时间，有助于压缩节拍时间。
* 仅限 TOS7301、TOS7301 WITH LAN
安全可靠
配备接触确认功能、短路检测功能！
内置接触确认功能，可检测与 EUT 的连接不良或测试线断线；并配备短路检测功能，可在施加高电压前识别处于短路状态的 EUT，防止 EUT 损坏。
采用彩色液晶显示屏
采用 4.3 英寸彩色显示屏！
在 4.3 英寸显示屏上显示各项测试设定值、概要与图示，不仅更清晰易读，也让操作更直观易懂。

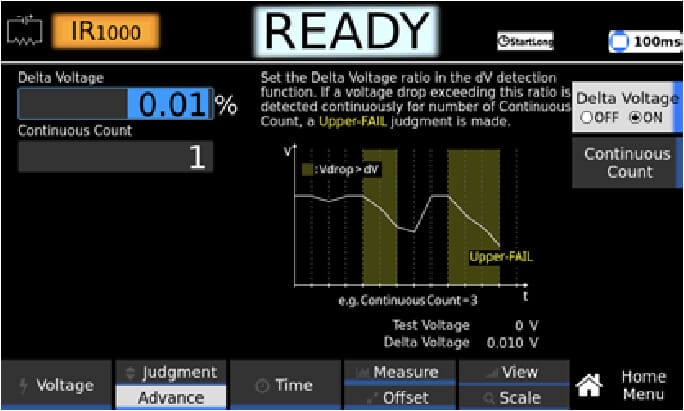

搭载dV判定功能*
保护 EUT，避免损坏！
当超过 Δ 电压的电压差异被连续检测到指定次数（在连续检测次数（Continuous Count）中指定）时，将判定为 Upper-FAIL(dV)，测试结束，从而保护 EUT 免受损坏。
* 仅限 TOS7301、TOS7301 WITH LAN
丰富多样的接口
实现高度自由的自动化测试！
标配 USB2.0、符合 USB-TMC 的 USB，以及 RS232C。WITH LAN 机型还可选择 LAN 接口。

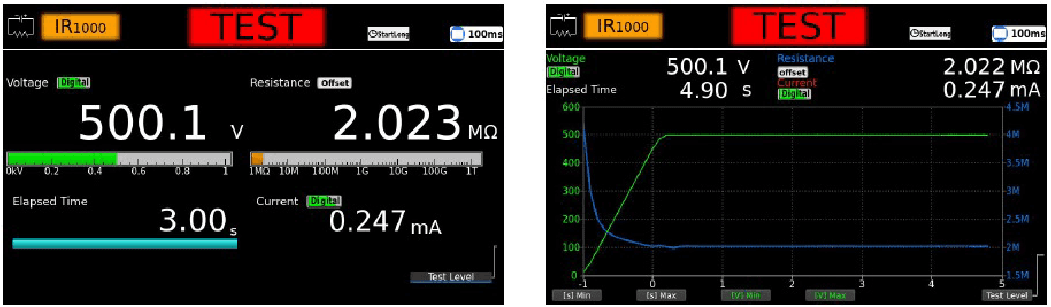

测试结果数据图表化*
想看的部分可放大查看！
【左】测量画面：数值显示 【右】测量画面：图表显示
可准确将样品特性绘制成图表，更便于发现不良等异常。
* 仅限 TOS7301、TOS7301 WITH LAN
规格
绝缘电阻测试部
输出部
| 项目 | 规格 | |
|---|---|---|
| 输出电压 | 25Vdc 〜 1000Vdc | |
| 输出设置精度 | ±（1.0% of setting + 2 V） | |
| 输出设置范围 | 0V 〜 1025V | |
| 输出设置分辨率 | 1V | |
| Max 额定负载 | 1W（1000V/1mA） | |
| Max 额定电流 | 1mA | |
| 输出端子 | 输出形式 | 浮地式 |
| 对接地电压 | ±500 Vdc（包含 TOS73 系列的输出） | |
| 波纹 | 1 kV 空载 | 5Vp-p 以下 |
| Max 额定负载 | 10Vp-p 以下 | |
| 电压变动率 | 1 %以下(Max额定负载→空载) | |
| 恒定电流充电功能 | 充电电流 2mA | |
| 短路电流 | 10mA 以下 | |
| 放电功能 | 测试结束时恒定电流放电，放电电流 10 mA（TYP），Max 电容 2 μF *1 | |
| 输出电压上升时间 | 1ms 以下（电压上升时间（Rise Time）为 OFF 时） | |
| 输出电压监视功能 | 输出电压超过 ±(10 % of setting + 5 V) 时，输出被关闭，保护功能启动 | |
*1. 在绝缘电阻测试中，0.2 秒内可放电的最大电容值。即使超过最大静电容量仍可进行测试，但请注意放电时间会延长。
电压表
| 项目 | 规格 |
|---|---|
| 测量范围 | 0Vdc 〜 1200Vdc |
| 分辨率 | 0.1V |
| 精度 | ±（1% of reading + 1V） |
电阻计
| 项目 | 规格 | |
|---|---|---|
| 测量范围 | 0.001 MΩ ～ 10.00 GΩ（Max 额定电流的 1 mA 到 40 nA 的范围内） | |
| 精度 *1 （i ：测量电流） （R：测量电阻） | 40nA≦i≦100nA | 200.00MΩ≦R＜10.000GΩ：±（20% of reading） |
| 100nA＜i≦200nA | 100.00MΩ≦R＜5.000GΩ：±（10% of reading） | |
| 5.000GΩ≦R＜10.000GΩ：±（20% of reading） | ||
| 200nA＜i≦1000nA | 10.000MΩ≦R＜5.000GΩ：±（5% of reading） | |
| 1μA＜i≦2mA | 0.001MΩ≦R＜10.000MΩ：±（2% of reading + 5 digit） | |
| 10.000MΩ≦R＜1.000GΩ：±（2% of reading） | ||
| 显示 （R：测量电阻） | 10.000GΩ＜R | Over |
| 保持功能 | 在 PASS 判定显示中保持测试结束时的测量电阻值。 | |
| 补偿抵消功能 | 抵消输出电缆间等测量不需要的绝缘电阻，Max 2000 GΩ。有OFF 功能。 | |
*1. 湿度 70 %rh 以下（无结露）、没有测试导线摇晃等外部干扰时。
判定功能
| 项目 | 规格 | ||
|---|---|---|---|
| 判定动作 | 通用功能 | 判定时输出被关闭，并鸣响蜂鸣音。 | |
| 蜂鸣音的启用／禁用可更改。 | |||
| UPPER FAIL | 判定方法 | 检测到上限判定基准值（Upper）以上的电阻值就判定 Upper-FAIL。电压上升时间（Rise Time）中不判定。 | |
| 显示部 | 显示「Upper-FAIL」。 | ||
| 蜂鸣音 | 开 | ||
| SIGNAL I/O 连接器 | U FAIL 信号连续输出，直到 STOP 信号输入为止。 | ||
| LOWER FAIL | 判定方法 | 检测到下限判定基准值（Lower）以下的电阻值就判定 Lower-FAIL。判定延迟时间（Judge Delay）中不判定。 | |
| 显示部 | 显示“ Lower-FAIL”。 | ||
| 蜂鸣音 | 开 | ||
| SIGNAL I/O 连接器 | L FAIL 信号连续输出，直到 STOP 信号输入为止。 | ||
| dV FAIL | 判定方法 | 当测量电压超过 Δ 电压（Delta Voltage）连续检测次数（Continuous Count）时，判定为 Upper-FAIL（dV）。判定延迟时间（Judge Delay）中不判定。 | |
| 显示部 | 显示“ Upper-FAIL(dV)”。 | ||
| 蜂鸣音 | 开 | ||
| SIGNAL I/O 连接器 | U FAIL 信号连续输出，直到 STOP 信号输入为止。 | ||
| PASS | 判定方法 | 若未被为 FAIL 判定且测试时间（Test Time）已过，则为 PASS 判定。 | |
| 显示部 | 显示“PASS”。 | ||
| 蜂鸣音 | 开(50 ms固定) | ||
| SIGNAL I/O 连接器 | PASS 信号输出到 Pass Hold 中设置的时间为止。Pass Hold 中设置了 Infinity 时，PASS 信号连续输出，直到 STOP 信号输入为止。 | ||
| 上限判定基准值（Upper）设置范围 | 0.02 MΩ ～ 10.00 GΩ（Max 额定电流以下的范围内）、OFF | ||
| 下限判定基准值（Lower）设置范围 | 0.01 MΩ ～ 9.99 GΩ（Max 额定电流以下的范围内）、OFF | ||
| 判定精度 *1 （i ：测量电流） （R：测量电阻） | 40nA≦i≦100nA *2 | 200.00MΩ≦R＜1.000GΩ：±（20% of setting + 0.01MΩ） | |
| 1.000GΩ≦R＜10.000GΩ：±（20% of setting + 0.01GΩ） | |||
| 100nA＜i≦200nA *2 | 100.00MΩ≦R＜1.000GΩ：±（10% of setting + 0.01MΩ） | ||
| 1.000GΩ≦R＜5.000GΩ：±（10% of setting + 0.01GΩ） | |||
| 5.000GΩ≦R＜10.000GΩ：±（20% of setting + 0.01GΩ） | |||
| 200nA＜i≦1000nA | 10.000MΩ≦R＜1.000GΩ：±（5% of setting + 0.01MΩ） | ||
| 1.000GΩ≦R＜5.000GΩ：±（5% of setting + 0.01GΩ） | |||
| 1μA＜i≦2mA | 0.001MΩ≦R＜10.000MΩ：±（2% of setting + 5 digit + 0.01MΩ） | ||
| 10.000MΩ≦R＜1.000GΩ：±（2% of setting + 0.01MΩ） | |||
*1. 湿度 70 %rh 以下（无结露）、没有测试导线摇晃等外部干扰时。
*2. 200 nA 以下的判定需要 3.0 秒以上的判定延迟时间（Judge Delay）及 3.0 秒以上的测试时间（Test Time）。
时间
| 项目 | TOS7300, TOS7300 WITH LAN | TOS7301, TOS7301 WITH LAN |
|---|---|---|
| 测量时间（Aperture Time）设置范围 | 16.66 ms (60 Hz) *1 , 20 ms (50 Hz), 100 ms | 10 ms *1, 16.66 ms (60 Hz) *1, 20 ms (50 Hz), 100 ms |
| 电压上升时间（Rise Time）设置范围*2 | [16.66 ms] *1 0.05 s ～ 5.00 s [20 ms] 0.02 s ～ 200.00 s [100 ms] 0.1 s ～ 200.0 s （有 OFF 功能） | [10ms] *1 0.01s 〜5.00s [16.66 ms] *1 0.05 s ～ 5.00 s [20 ms] 0.02 s ～ 200.00 s [100 ms] 0.1 s ～ 200.0 s （有 OFF 功能） |
| 测试时间（Test Time）设置范围*2 | [16.66 ms] *1 0.05 s ～ 10.00 s [20 ms] 0.04 s ～ 1000.00 s [100 ms] 0.2 s ～ 1000.0 s （有 OFF 功能） | [10 ms] *1 0.04 s ～ 10.00 s [16.66 ms] *1 0.05 s ～ 10.00 s [20 ms] 0.04 s ～ 1000.00 s [100 ms] 0.2 s ～ 1000.0 s （有 OFF 功能） |
| 判定延迟时间(Judge Delay)设置范围 *2 | [16.66 ms] *1 0.05 s ～ 15.00 s [20 ms] 0.04 s ～ 100.00 s [100 ms] 0.2 s ～ 100.0 s (Rise Time + Test Time ≧ Judge Delay Time) | [10 ms] *1 0.04 s ～ 15.00 s [16.66 ms] *1 0.05 s ～ 15.00 s [20 ms] 0.04 s ～ 100.00 s [100 ms] 0.2 s ～ 100.0 s (Rise Time + Test Time ≧ Judge Delay Time) |
| 精度 | ±(100 ppm of setting + 2 ms)（设置范围 <10 s） ±(100 ppm of setting + 20 ms)（设置范围 ≧ 10 s） | |
*1. 将测试时间（Test Time）设置为 OFF 时，测量时间（Aperture Time）会更改为 20 ms。
*2. 根据测量时间（Aperture Time）的设置值（[] 内的值），设置范围会发生变化。
规格
接口
| 项目 | TOS7300, TOS7301 | TOS7300 WITH LAN, TOS7301 WITH LAN | ||
|---|---|---|---|---|
| SIGNAL I/O | 功能 | D-sub 25 针连接器。端子排列参阅“ SIGNAL I/O 连接器 ”。联锁的启动 / 解除、设置存储器调用、测试的开始 / 结束、测试中 / 电压产 生状态的监视、测试状态的监视、判定结果的监视、保护功能的启动状态的监视。 | ||
| 输入规格 | 控制 | 输入信号全部是低电平有效控制。输入端子用电阻拉升至 +12 V。输入端子的开放与高电平的输入等效。 | ||
| 高电平输入电压 | 11 V 〜 15 V | |||
| 低电平输入电压 | 0 V 〜 4 V | |||
| 低电平输入电流 | Max 5 mA | |||
| 输入时间宽度 | Min 5 ms | |||
| 输出规格 | 输出方式 | 集电极开路输出（4.5 Vdc ～ 30 Vdc） | ||
| 输出耐电压 | 30 Vdc | |||
| 输出饱和电压 | 約 1.1 V（25 ℃） | |||
| Max 输出电流 | 400mA（TOTAL） | |||
| 远程控制 | RS232C | 功能 | 可远程控制电源的开 / 关以外的全部功能。 | |
| Hardware | D-sub9 针连接器（依据 EIA-232D） | |||
| Baud rate | 通信速度：可选择 9600 ／ 19200 ／ 38400 ／ 57600 ／ 115200 bps。 | |||
| 流量控制 | None ／ CTS-RTS | |||
| 消息终止符 | 接收时：LF、发送时：LF | |||
| USB (设备) | 功能 | 可远程控制电源的开 / 关以外的全部功能。 | ||
| Hardware | 标准 B 型插座、依据 USB 2.0 规格、通信速度 ：480 Mbps（High Speed） | |||
| 消息终止符 | 接收时:LF 或 EOM、发送时:LF+EOM | |||
| 设备类别 | 依据 USBTMC-USB488 设备等级规格 | |||
| LAN | Hardware | – | 1000BASE-T/100BASE-TX Ethernet、支持Auto-MDIX、IPv4、RJ-45 连接器 | |
| 对应标准 | – | LXI 1.5 Core Specification 2016 | ||
| 通信协议 | – | HiSLIP、SCPI-RAW | ||
| 消息终止符 | – |
・HiSLIP 接收时：LF 或 END 发送时：LF+END ・SCPI-RAW 接收时：LF 发送时：LF | ||
| USB（主机） | 标准 A 型插座、FAT32（32 GB 以下）、exFAT、依据 USB 2.0 规格、通信速度 480 Mbps（High Speed） | |||
| 显示部 | 4.3 英寸 LCD ：显示设置值、测量值、判定结果等 | |||
一般规格
| 项目 | 规格 | ||
|---|---|---|---|
| 环境 | 安装场所 | 室内、高度 2000 m 以内。污染度 2 *1 | |
| 规格保证范围 | 温度 | 18 ℃ ～ 28 ℃ | |
| 湿度 | 20 %rh ～ 80 %rh（无结露） | ||
| 动作范围 | 温度 | 0 ℃ ～ 40 ℃ | |
| 湿度 | 20 %rh ～ 80 %rh（无结露） | ||
| 保存范围 | 温度 | -25 ℃ ～ 70 ℃ | |
| 湿度 | 90 %rh 以下（无结露） | ||
| 电源 | 标称电压范围 | 容许电压范围 | 100 Vac ～ 240 Vac（90 Vac ～ 250 Vac） |
| 功耗 | 空载时（READY 状态） | 10 VA 以下 | |
| 额定负载时 | Max 50 VA | ||
| 容许频率范围 | 47 Hz ～ 63 Hz | ||
| 绝缘电阻（AC LINE- 机箱间） | 30MΩ 以上（500Vdc） | ||
| 耐压 | AC LINE- 机箱间 | 1500 Vac、1 分钟、10 mA 以下 | |
| 输出端子 – 机箱间 | 800 Vac、1 分钟、10 mA 以下 | ||
| 接地连续性 | 25 Aac/0.1 Ω 以下 | ||
| 外形尺寸（Max） | 214(220)×80(105)H×260(290)D mm | ||
| 重量 | 约 2.5 kg | ||
| 附件 | 电源线（1 根，线长约2.5 米）、高压测试导线 TL35-TOS（1 组）、开始指南、安全信息、China RoHS 表 | ||
| 电磁兼容性（EMC） *2 *3 |
符合以下的指令及规格的要求事项 EMC 指令 2014/30/EU、EN 61326-1（Class A *4）、EN 61000-3-2、EN 61000-3-3、EN 55011 (Class A *4、Group 1 *5) 适用条件：TOS73 系列上连接的电缆及电线全部使用 2.5 m 以下的规格。使用附带的高压测试导线。 在测试器的外部没有放电的状态。使用 SIGNAL I/O 时，要使用屏蔽电缆。 | ||
| 安全性 *2 *3 |
符合以下的指令及规格的要求事项 低电压指令 2014/35/EU *3、EN 61010-1, EN 61010-2-034 (Class I *6 , 污染度 2 *1) | ||
*1. 污染是指粘附了有可能引起介电强度或表面电阻率降低的异物（固体、液体、或气体）的状态。污染度 2 想定的状态是只存在非导电性的污染，有时可能因结露而临时具有导电性。
*2. 不适用于定制或改装产品。
*3. 只适应于主体带有 CE 标志或 UKCA 标志的机型。
*4. 本产品为 Class A 设备。设计用途是在工业环境中使用。如果在住宅地区使用本产品，可能引起干扰。这种情况下，为防止无线电及电视节目的接收干扰，可能需要用户采取特别措施减少电磁辐射。
*5. 本产品为 Group 1 设备。本产品不会为了材料处理或检查／分析而有意采用电磁辐射、感应及／或静电结合的形式发生／使用无线电能量。
*6. 本产品为Class I 机器。请务必保证本产品的保护导体端子接地。如果没有正确地接地，就不能保证其安全性。
