Open in a new windowZOOM输出部
| 电流设置范围 *1 | | 3.0 Aac 〜 31.0 Aac (在 Max 额定输出以下，且输出端子电压在 5.4V 以下的电阻) |
|---|
| 分辨率 | 0.1A |
|---|
| 精度 | ±（1% of setting ＋ 0.2A） |
|---|
| Max 额定输出 | 150 VA(通过输出端子输出) |
|---|
| 失真率 | 2 % 以下(10 A 以上的 0.1Ω 纯电阻负荷) |
|---|
| 频率 | | 50/60 Hz 正弦波(可选) |
|---|
| 精度 | ±200 ppm |
|---|
| 开路端子电压 | 6 Vrms 以下 |
|---|
| 输出方式 | PWM切换方式 |
|---|
输出电流表
| 测量范围 | 0.0 Aac 〜 33.0 Aac |
|---|
| 分辨率 | 0.1A |
|---|
| 精度 | ±(1 % of reading + 0.2 A) |
|---|
| 响应 | 响应平均值/有效值显示(响应时间 200ms) |
|---|
| 保持功能 | 在 PASS，FAIL 期间保持试验结束时的测量电流值 |
|---|
输出电压表
| 测量范围 | 0.00 Vac 〜 6.00 Vac |
|---|
| 分辨率 | 0.01V |
|---|
| 偏置取消功能 | 0.00 V 〜 5.40 V(有 OFF 功能) |
|---|
| 精度 | ±(1 % of reading + 0.02 V) |
|---|
| 响应 | 响应平均值/有效值显示(响应时间 200ms) |
|---|
| 保持功能 | 在 PASS、FAIL 期间保持试验结束时的测量电压值 |
|---|
电阻表 *2
| 测量范围 | 0.001 Ω 〜 1.200 Ω |
|---|
| 分辨率 | 0.001 Ω |
|---|
| 偏置取消功能 | 0.000 Ω 〜 1.200 Ω(有 OFF 功能) |
|---|
| 精度 | ±(2 % of reading + 0.003 Ω) |
|---|
| 保持功能 | 在 PASS 期间保持试验结束时的测量电阻值 |
|---|
合格与否判定功能 *3
| 根据电阻值判定 | 视窗识别方式 - 检测出超过上限基准值的电阻值时，判定为 FAIL
- 检测出低于下限基准值的电阻值时，判定为 FAIL
- 判定为 FAIL 时，切断输出，发出 FAIL 信号
- 经过设定时间后如无异常，发出 PASS 信号
|
|---|
| 上限基准值 (UPPER)设定范围 | 0.001 Ω 〜 1.200 Ω |
|---|
| 下限基准值 (LOWER)设定范围 | 0.001 Ω 〜 1.200 Ω |
|---|
| 分辨率 | 0.001 Ω |
|---|
| 判定精度 | ±(2 % of UPPER + 0.003 Ω) |
|---|
| 根据采样电压值判定 | 视窗识别方式 - 检测出超过上限基准值的电压值时，判定为 FAIL
- 检测低于下限基准值的电压值时，判定为 FAIL
- 判定为 FAIL 时，切断输出，发出 FAIL 信号
- 经过设定时间后如无异常，发出 PASS 信号
|
|---|
| 上限基准值 (UPPER)设定范围 | 0.01 V 〜 5.40 V |
|---|
| 下限基准值 (LOWER)设定范围 | 0.01 V 〜 5.40 V |
|---|
| 分辨率 | 0.01V |
|---|
| 判定精度 | ±(2 % of setting + 0.05 V) |
|---|
| 校正 | 使用纯电阻负载用正弦波的有效值校正 |
|---|
| LED | PASS | 判定为 PASS 时大约点亮 0.2 秒钟 设定为 PASS HOLD 时连续点亮 |
|---|
| UPPER FAIL | 检测出高过上限基准值的电阻值或电压值，判定为 FAIL 时点亮 |
|---|
| LOWER FAIL | 检测出低于下限基准值的电阻值或者电压值，判定为FAIL时点亮 |
|---|
| 蜂鸣器 | - 判定为PASS 时，在设定的PASS HOLD时间内蜂鸣器为ON(报警)
- 在以下状态是蜂鸣器连续为 ON(报警)
设定为 PASS HOLD 时 PASS 的判定
UPPER / LOWER FAIL 的判定 - FAIL 或者 PASS 的蜂鸣器音量可调 但是，由于采用共用设定，不可单独调节时间
|
|---|
时间
| 测试时间 | 设定范围 | 0.3 s〜999 s 有TIMER OFF功能 |
|---|
| 精度 | ±(100 ppm of setting + 20 ms) |
|---|
环境
| 工作环境 | 室内使用，过电压类别 II |
|---|
| 规格保证范围 | 温度 | 5 °C〜 35 °C |
|---|
| 湿度 | 20 %rh 〜 80 %rh(无凝水) |
|---|
| 动作范围 | 温度 | 0 °C〜 40 °C |
|---|
| 湿度 | 20 %rh 〜 80 %rh(无凝水) |
|---|
| 保存范围 | 温度 | -20 °C〜 70 °C |
|---|
| 湿度 | 90 %rh 以下(无凝水) |
|---|
| 高度 | 2000 m 以下 |
|---|
电源
| 输入电压范围 | 85 Vac 〜 250 Vac |
|---|
| 耗电量 | 空载时(READY 状态) | 60 VA 以下 |
|---|
| 定格负荷时 | Max 280 VA |
|---|
| 输入频率范围 | 47Hz ～ 63Hz |
|---|
| 绝缘电阻 | 30 MΩ 以上(500 Vdc)―AC LINE ─底盘之间 |
|---|
| 耐电压 | 1390 Vac(2 秒钟)―AC LINE ─底盘之间 |
|---|
| 接地连续性 | 25 Aac/0.1 Ω 以下 |
|---|
安全性 *4 符合以下的指令及规格的要求事项
| 安全性 | 低电压指令 2014/35/EU *5，EN 61010-1 (Class I *6, 污染度 2) |
|---|
电磁兼容(EMC) *4 *5 符合以下指令以及标准的要求事项
| 电磁兼容(EMC) | EMC 指令 2014/30/EU EN 61326-1(Class A*7)，EN 55011(Class A*7，Group 1*8)，EN 61000-3-2，EN 61000-3-3 符合条件 - 使用随机附带的测试引线(TL12-TOS)
- 使用 SIGNAL I/O 时，使用 3m 以下的屏蔽电缆
|
|---|
外形尺寸(Max 部位)
| 外形尺寸(Max 部位) | 430(455)W×88(140)H×270(350)Dmm |
|---|
质量

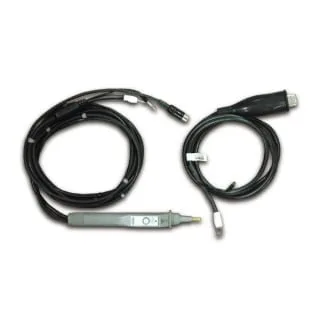

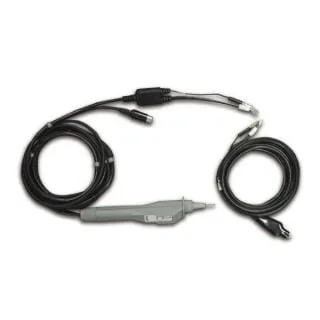

配件

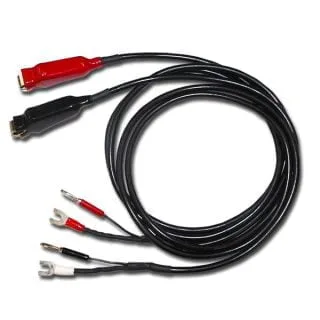

| 配件 | 1 根电源线、1 对测试引线 (TL11-TOS)、2 根短棒（连接在输出端和采样端之间）。 电源保险丝 x 2（2 个，包括保险丝座中的备用保险丝）、安装指南 x 1、快速参考 x 1（日语/英语）、安全说明 x 1、CD-ROM x 1) |
|---|
*1 关于对输出的时间限制 考虑到大小、质量、成本等因素，本机输出部的散热能力设定为额定输出的1/3。 因此请在以下所示的限制内使用。 如果超出限制使用，有时输出部的温度会升得过高，使内部保护电路动作。
输出时间限制
| 环境温度 t(°C) | 测试电流 I(A) | 休止时间 | Max 测试时间 |
|---|
| 在 t ≦ 40°C范围内 | 15 < I ≦ 30 | 等同或超过测试时间 | 30分钟以下 |
| I ≦ 15 | 不要 | 可连续输出 |
*2 关于电阻计的响应时间：电阻值是依据电压测量值和电流测量值瞬时计算出的。 电阻计的响应时间以电压表和电流表的响应时间为准。 *3 不能根据电阻值和电压值同时判定。 *4 不适应于特殊订购产品或经过改造的产品。 *5 只限于面板上标有CE标识的型号。 *6 本产品是 Class I 机器。本产品的保护接地端子必须接地。如果不正确接地，安全性能得 不到保障。 *7 本产品是 Class A 机器。适用于在工业环境下使用。在住宅环境中使用本产品有可能成为干扰源。在这种情况时，为了防止对广播电视的信号造成干扰，请用户必要的减少电磁辐射的措施。 *8 本产品是 Group 1 机器。本产品在材料处理或检查 / 分析时，电磁放射，诱导及 / 或静电结合等方面没有在无线电频段产生 / 使用能量的意图。
