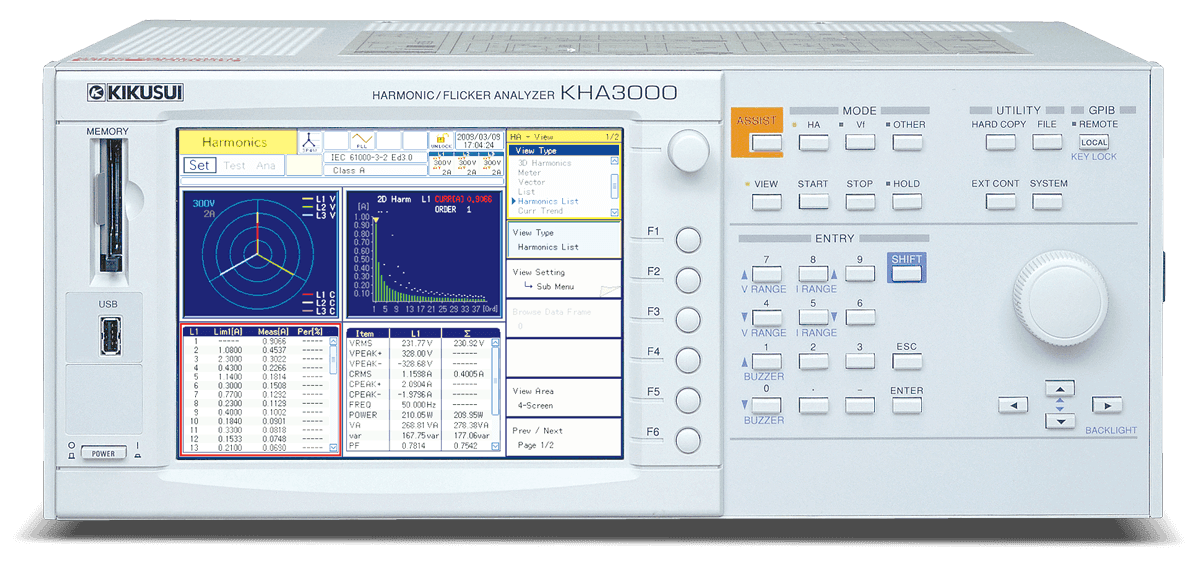

高次谐波/闪变分析仪(三相/单相大电流型）

KHA3000

2,400,000円 （税込：2,640,000円）

  • 试验对象设备为单相/三相设备（40A/相）
  • 支持的高次谐波标准为IEC 61000-3-2 Ed5.0(2018)，闪变标准为IEC 61000-3-3 Ed3.1(2017)
  • 画面轻松切换日语/英语显示
  • 符合所有测量技术标准，测量分数次高次谐波的选择包括 ：有/ 无/有（2次以上）
  • 无需电脑即可进行符合性判定
  • 被测设备状态一目了然的实时测量
  • 指导标准和用语的辅助功能
  • 测试报告支持PDF/文本

Login to myKIKUSUI   What is myKIKUSUI?
采购考虑/报价要求
カート機能が動くまでの [yith_wcwl_add_to_wishlist]
SKU： KHA3000

产品概览

适用于评估16A以上三相/单相设备的 高次谐波/闪变测试仪

KHA Series

支持单相/三相※（40A/相）

KHA3000除保留了备受好评的KHA1000的适用标准及功能之外，还新增对16A以上单相/三相设备进行高次谐波、闪变标准试验所需要的IEC 61000-3-12（高次谐波）及IEC 61000-3-11（闪变/电压变动）标准，单独使用本机能够进行Max 40A/相的高精度三相同时测量。※1不仅配备了实时显示，能够像示波器和FFT分析仪一样使用，还配备了实时标准判定功能。从标准判定到创建测试报告均可由本设备独立完成，无需使用PC。能够实现将本设备运送至大型设备附近进行试验 ※2，当场判定是否合格等用途，可以大大缩短标准试验所需要的时间。当然也适用于单相设备测量和16A以下标准。能够组合交流电源及线路阻抗网络，轻松构建达标试验系统。另外，本公司KHA系列符合3种测量技术标准，无论是以包括分数次高次谐波的新标准进行测量，还是按照以往的标准，只测量整数倍高次谐波，都只需1台即可。

※1 进行40A/相以上的测量需要使用市售的钳式探测器（电压输出型）和Ver.2.00以上版本的主机固件。也备有已完成动作确认的钳式传感器，请详询。※2 按照IEC 61000-3-2Ed4.0输出ClassC设备（照明器具）的波形判定报告必须使用SD006-KHA（KHA1000则为SD005-KHA）。

适用的标准

可进行以下标准的符合性测试。

Open in a new window
分类限度值标准编号、版本测量技术标准编号、版本
高次谐波电流
  • IEC 61000-3-2 Ed5.0(2018)
  • IEC 61000-3-2 Ed3.0(2005)
  • IEC 61000-3-2 Ed2.2(2004)
  • EN IEC 61000-3-2(2019)
  • EN 61000-3-2(2006)
  • EN 61000-3-2(2000)/A2(2005)
16A 以下
  • IEC 61000-4-7 Ed2.1(2009)
  • EN 61000-4-7(2002)/A1(2009)*1
  • IEC 61000-4-7 Ed2.0(2002)
  • EN 61000-4-7(2002)*1
  • IEC 61000-4-7 Ed1.0(1991)
  • EN 61000-4-7(1993)*2
  • JIS C61000-3-2(2019)
  • JIS C61000-3-2(2005)
20A 以下
  • IEC 61000-3-12 Ed1.0(2004)
  • IEC 61000-3-12 Ed2.0(2011)
16A 以上 75A 以下
闪变、 电源变动 排放
  • IEC 61000-3-12 Ed2.0(2011)
  • IEC 61000-3-12 Ed1.0(2004)
  • EN 61000-3-3(2013)/A1(2019)
  • EN 61000-3-3(2008)
16A 以下
  • IEC 61000-4-15 Ed2.0(2010)
  • EN 61000-4-15(2011)
  • IEC 61000-4-15 Ed1.1(2003)
  • EN 61000-4-15(1998)/A1(2003)
  • IEC 61000-3-11 Ed2.0(2017)
  • EN IEC 61000-3-11(2019)
16A 以上 75A 以下

*1 测量窗口宽度为0.2 秒。它在50Hz 的基本频率下是10 个周期，在60Hz 的基本频率下是12 个周期。以5Hz 的间隔测量次数间高次谐波。 高次谐波组由测量的高次谐波和次数间高次谐波确定。高次谐波组值是测量结果。 *2 ：测量窗口宽度为基本频率的16 个周期。它在50Hz 的基本频率下是0.32 秒，在60Hz 的基本频率下是0.266 秒。次数间高次谐波没有测量。 只测量高次谐波。高次谐波值是测量结果。

使用简便的端子与接口

可在保持监视器 画面的状态下更 改测试条件。
可在保持监视器 画面的状态下更 改测试条件。
使用简便的端子与接口
标准配备有GPIB、RS232C、USB。

特点

支持高次谐波分析仪要求标准 （IEC61000-4-7）的新、旧标准

高次谐波分析仪 要求标准

选择标准时，由于限度值标准与分析仪技术要求标准是分开的，可以 自由组合替换（KHA1000 只能使用预先制定的组合）。

无需电脑即可进行符合性判定

单独使用本机，无需电脑即可完成从测试条件的设定到标准判定、再到生成测试报告的一系列流程。在测试条件的设定画面上可以填写注释。测试合格与否及频谱也实时显示在画面上，还可以利用本机对我司的交流电源PCR-LE/LE2 系列进行控制，因此可以组成以KHA 操作版面为主控制台的操作便利的测试系统。

操作流程

支持测试的“重复性”确认

可以比较当前测量的数据和过去测量的数据，确认误差是否在容许范 围内。在评测高次谐波标准测试所要求的“重复性”时非常实用。

标准的要求事项 测量的重复性为限度值的±5％以内 根据3-12， 基波的7 次以下的谐波重复性在±5％以内对于超过7 次的高次谐波，重复性在±10％以内或基准基波电流的± １％，取两者中较大者

具有确认测试用电源品质的功能

本功能可以针对用于测试的交流电源的电压、频率、波峰电压、失真 率进行测量，检查其是否适用于高次谐波标准测试。

标准的要求事项 IEC61000-3-2电压高次谐波为以下各值以内： 3 次（0.9％）、5 次（0.4％）、7 次（0.3％）、9 次（0.2％）、 2 次～ 10 次的偶数次（0.2%）、11 次～ 40 次（0.1%）
IEC61000-3-12 无负载时的输出电压、高次谐波含有率 5 次（1.5%）、3 次与7 次（1.25%）、11 次（0.7%）、9 次与13 次（0.6%）、 2 次～ 10 次的偶数次（0.4%）、12 次与14 ～ 40 次（0.3%）

可以三相同时测量 ※ 只限KHA3000

对于闪变的观测时间，Plt 规定为2 小时。测量三相设备时，虽然 也可每次只测量1 相，但是需要耗时长达2 小时×3 ＝ 6 小时。 三相同时测量则只需2 小时即可，大大缩短了测量（测试）时间。

可以三相同时测量

  • 由于全面支持EUT的输入方式，因此可以对接线方式进行设定。（单相、单相3线、 三相3线、 三相4线） 另外，L1、L2、L3（各个通道）的设定也可以选择联动或单独，因此就算是对于相电流差异较大的设备，也能作出合适的测量。
  • 为了支持三相各通道的测量，将电压与电流的量程分配到各个通 道，并分别配置了AUTO 量程。此外，各量程均可一键调节直流 偏置。

通过实时显示与测量， 可即时了解被测设备的状态

显示功能一览 ※ 画面为KHA3000 的示例。

Open in a new window
 高次谐波电流测试闪变、电压变动测试
图表显示
  • V ／ I 波形
  • 2D 高次谐波
  • 3D 高次谐波
  • THC
  • 电流趋势
  • 高次谐波电流趋势
  • 频谱相位
    ※ 只限 KHA3000
  • V ／ I 波形
  • rms 波形
  • St（短时闪变值）波形
  • CPF（累积概率）曲线
  • dc 波形
  • dmax 波形
  • d（t）＞ 3.3% 波形
清单显示
  • 清单（实时测量值）
  • 高次谐波清单
  • 结果列表
  • 闪变清单
  • 结果列表
  • d 测量（手动切换）

可即时了解被测设备的状态

标准修订时（支持新标准） 的版本升级也很简单

主机的版本升级，可以利用CF 卡 在前面 板上实现，操作很简单。※CF 卡请客户自行准备。

也可以进行基本测量

电压／电流／功率／功率因数／视在功率／无功功率／频率等也可测 量。可以进行波形监视及冲击电流的测量、低频区的高次谐波电流测 量等，因此可方便地用作开发、设计现场的日常作业工具。

冲击电流测量

既可观测超过触发电平的冲击电流波形，也可观测电压的波形。 KHA3000 可以测量的冲击电流Max 可至160Apeak，KHA1000 Max 可至80Apeak。此外，通过使用市售的钳式探头（电压输出型） 并升级固件，可以测量更大的电流。

可以在连接EUT 的状态下测量冲击电流。如果另外再准备示波器和电流 探头，可以节省测量时间。 使用应用程序软件（SD006-KHA、SD005-KHA）设置交流电源的投 入相位角，并设为ON 之后测量冲击电流，可获得良好的再现性。相位 角能以１°为单位进行设定。

关于ISO ／ IEC17025 校准
校准／附带数据（使用测量仪器）

ISO ／ IEC17025 校准

由于客户希望KHA 系列的校准可以根据ISO/IEC17025 进行追溯，我司为了满足客户的需求，构建了如下图所示的 “可追溯性体系”。（用于KHA 系列的生产和检查）
如需签发“附校准器数据的可追溯性证明书”，可随附图中以黄色标示的机构所出具的“校准证书”复印件。（需另行收费）

  • 但是，我司的KHA 系列并非直接遵循 ISO/IEC17025 进行校准的。因此，现在能够提供的KHA 系列的校准数据中是没有“不确定性”标记的。 在校准时所使用的测量仪器的数据中有“不确定性”标记，可有偿提供其复 印件。
  • 如果需要认证校准机关发行（带有徽标、标志） 的数据，请与我司营业员联系。

规格

Open in a new window
KHA3000KHA1000
输入部通用规格Max 输入电压600Vrms ／ 900Vpeak（CAT Ⅰ）、400Vrms（CAT Ⅱ）300Vrms ／ 560Vpeak（CAT Ⅰ）、250Vrms（CAT Ⅱ）
Max 输入电流40Arms ／ 100Apeak，取两者中较小者 160Apeak（20ms 以内）24Arms ／ 50Apeak 80Apeak（20ms 以内）
输入通道数电压输入、电流输入有 3 个通道（L1、L2、L3）电压输入、电流输入有 1 个通道
输入切换单相 2 线、单相 3 线、三相 3 线、三相 4 线单相2线
电压测量功能量程额定电压150V ／ 300V ／ 600V150V ／ 300V
容许峰值因数2
显示项目TrueRMS／±peak
精确度±（0.4% of reading+0.04% of range）
电流测量功能量程额定电流0.5A ／ 1A ／ 2A ／ 5A ／ 10A ／ 20A ／ 40A0.5A ／ 1A ／ 2A ／ 5A ／ 10A ／ 20A
容许峰值因数4（0.5A〜 20A 量程）、2.5（40A 量程）4 （0.5A〜 10A 量程）、2.5（20A 量程）
精确度 *145Hz〜65Hz0.5A 量程 ： ±（0.5% of reading ＋ 0.2% of range） 1A〜 40A 量程 ：±（0.5% of reading ＋ 0.1% of range）0.5A 量程 ： ±（0.5% of reading ＋ 0.2% of range） 1A〜 20A 量程 ：±（0.5% of reading ＋ 0.1% of range）
66Hz〜2.4kHz0.5A 量程 ： ±（（0.5 ＋ 0.417×n kHz）% of rdng ＋ 0.2% of range） 1A〜 40A 量程 ：±（（0.5 ＋ 0.417×n kHz）% of rdng ＋ 0.1% of range）0.5A 量程 ： ±（（0.5 ＋ 0.417×n kHz）% of rdng ＋ 0.2% of range） 1A〜 20A 量程 ： ±（（0.5 ＋ 0.417×n kHz）% of rdng ＋ 0.1% of range）
功率测量功能显示项目有功功率、视在功率、无功功率、功率因数
有功功率精确度P ≧ 150W（±1% of range），P ＜ 150W（±1.5W）
频率测量功能测量输入独立测量 L1、L2、L3 的电压频率测量电压的频率
频率的测量范围／精确度／分辨率45Hz〜65Hz／±(0.15% of reading＋2digits）／0.001Hz
相位测量功能测量项目电压、电流相位／线间电压相位 *2 ／高次谐波相位
测量范围／分辨率0.00°〜359.99°／0.01°
高次谐波电流测量功能支持标准IEC 61000-3-2 Ed5.0、IEC 61000-3-2 Ed3.0、 IEC 61000-3-2Ed2.2、JIS C61000-3-2(2019)、 JIS C61000-3-2(2005)、IEC 61000-3-12 Ed2.0、 IEC 61000-3-12 Ed1.0IEC 61000-3-2 Ed5.0(2018)、IEC 61000-3-2 Ed2.2(2004)、 IEC 61000-3-2 Ed3.0(2005)、JIS C61000-3-2(2003)、 JIS C61000-3-2(2005)、JIS C61000-3-2(2019)
分析仪要求标准IEC 61000-4-7 Ed2.1(2009)、IEC 61000-4-7 Ed2.0(2002)、IEC 61000-4-7 Ed1.0(1991)
高次谐波解析次数40 次、180 次（OTHER 模式）
次数间高次谐波处理处理 ON ：IEC 61000-4-7 Ed2.1（2009） 、IEC 61000-4-7 Ed2.0（2002） 、处理 OFF ：IEC 61000-4-7 Ed1.0（1991）
窗函数矩形
窗宽10 波（50Hz）、12 波（60Hz）、16 波（50Hz ／ 60Hz）
抗混叠滤波器中断频率 6kHz 四阶巴特沃斯
D 级判定功能电流波形的含有率达 95% 以上（相当于 JIS C61000-3-2:2003 的 D 级）*3
高次谐波电压测量功能（测量用电源品质的确认功能）测量项目电压、频率、电压高次谐波含有率
电压高次谐波解析次数40次
闪变／电压变动解析功能支持标准IEC 61000-3-3 Ed3.1(2017)、IEC 61000-3-3 Ed2.0(2008) *2、IEC 61000-3-11 Ed2.0(2007) *2
分析仪要求标准IEC 61000-4-15 Ed2.0(2010)、IEC 61000-4-15 Ed1.1(2003)
闪变Pst 精确度1±5%
Pst 观测时间30〜 900 秒
电压变动观测方法可选择与 Pst 同时测量／单独测量
手动设备的 dmax 测量 3〜 24 次（每次测量时间 ：30〜 180 秒）
通用测量功能电流／电压波形监视、FFT 分析仪、冲击电流测量
通讯接口GPIB、RS232C、USB
外部储存支持介质标准闪存卡（CF 卡）*4 ：Max 功率 512MB ／ USB 盘 *2 ：Max 功率 16GB
外部设备控制功能交流电源控制电压／频率／量程／ ON 相位／输出 ON、OFF
电源标称电压范围AC100〜 240V 50Hz ／ 60Hz
环境条件动作温湿度范围0℃〜 40℃，20%rh〜 80%rh（无结露）
耐电压AC1500V，1 分钟（AC 输入↔底座）　AC3550V，1 分钟（测量端子↔底座）AC1500V, 1分钟
外形尺寸（Max尺寸）430（455）W×177（195）H ×270（330）Dmm
重量约 10kg约 8kg
安全性符合以下标准的要求 IEC 61010-1:2001（Class I、Pollution degree 2）
电磁符合性IEC61326-1 A3:2003
附件电源线、电压传感端子用插头、跳线用电线工具（附带专用螺丝刀）、备用保险丝、使用说明书

*1 ：n ＝频率 *2 ：只限 KHA3000 *3 ：只限 KHA1000

已验证运行的 CF 卡（制造商名称/型号）

*紧凑型闪存卡（CF 卡）必须由客户单独提供。

Open in a new window
生产商名称型号功率生产商名称型号功率
BUFFALORCF-X64M, RCF-X128M, RCF-X512M64MB, 128MB, 512MB东芝CF-FA128MT128MB
I-O DATACF85-128M128MBLexar MediaCF064-231J64MB
SanDiskSDCFB-128-J60128MBPrincetonPCF-6464MB

※小型闪存（Compact Flash TM）是美国SanDisk Corporation的注册商标。

系统结构

KHA1000 系统组成图
单相4kVA・电脑控制的情况

单相4kVA・电脑控制的情况

单相2线系统（4kVA）构成例

Open in a new window
功率型号数量
4kVAPCR4000LE1
LIN1020JF1
KHA10001
OT01-KHA1
SD005-KHA1

*1：连接电缆需要单独准备

KHA3000 系统组成图
单相8kVA・三相12kVA・电脑控制的情况

单相8kVA・三相12kVA・电脑控制的情况

三相运行系统（12kVA）构成例

Open in a new window
功率型号数量
12kVAPCR4000LE3
LIN3020JF1
3P05-PCR-LE1
KHA30001
SD006-KHA1

*1：连接电缆需要单独准备 *2：需要SD006-KHA Ver2.41以上

KHA3000 系统组成图
单相・三相6kVA・单相3 线4kVA・电脑控制的情况

单相・三相6kVA・单相3 线4kVA・电脑控制的情况

单相2线（6kVA）/单相3线（4kVA）/三相系统（6kVA）构成例

Open in a new window
功率型号数量
6kVA ※单相3线为4kVAPCR6000LE21
LIN3020JF1
KHA30001
SD006-KHA1

*1：连接电缆需要单独准备 *2：需要SD006-KHA Ver2.41以上

关于KHA3000 用大电流支持CT

高电流能力

与其他公司产品组合使用的示例

使用RIN 背面的I Monitor 端子、V Monitor 端子。 ※ 为了满足IEC61000-4-7 Ed2 中规定的测量类仪器电压下降0.5Vr ms Max 的要求，OUTPUT 与KHA 系列SOURCE 端子之间的连接建议采用较短的，尽量粗的电缆（推荐8SQ 以上、需要测量16A 以上时推荐14SQ ～ 22SQ）。

与其他公司产品组合使用的示例
