SD006-KHA
SD006-KHA
$1.600,00 （税込：$1.760,00）
- Harmonics Analyzing Suite Ver 2.6.0(KHA3000专用)
- SD006-KHA Harmonics Analyzing Suite可通过电脑远程控制KHA 3000，或从KHA 3000获取谐波电流测试的结果文档。可以解析结果文档。此外，除了LIN1020JF/3020JF之外，还可远程控制PCR-LE/LE2/LA/L。
产品概览
KHA系列专用应用程序软件
SD006-KHA以及SD005-KHA由3个程序组成，是KHA系列的专用程序软件。可以利用电脑远程控制KHA系列，也可以从KHA系列分析仪中读取高次谐波电流测试与电压变动测试的结果文件。此外，还可以对用于测试的交流电源(PCR-LE)进行控制。而且，能将高次谐波的频谱或电流、电压等打印至报告中。支持日语与英语两种语言。
SD006-KHA Harmonics Analyzing Suite / SD005-KHA Harmonics Explorer的程序构成
| SD006-KHA | SD005-KHA | 功 能 |
|---|---|---|
| HarmoCapture 3 | HarmoCapture | 该程序可以设定高次谐波电流测试与电压变动测试的条件、读入测试条件、执行测试、对结果数据进行保存和显示。
|
| HA File Analyzer 3 | HA File Analyzer | 该程序可以解析高次谐波测试的数据。
|
| Vf File Analyzer 3 | Vf File Analyzer | 该程序可以解析电压变动测试数据。
|

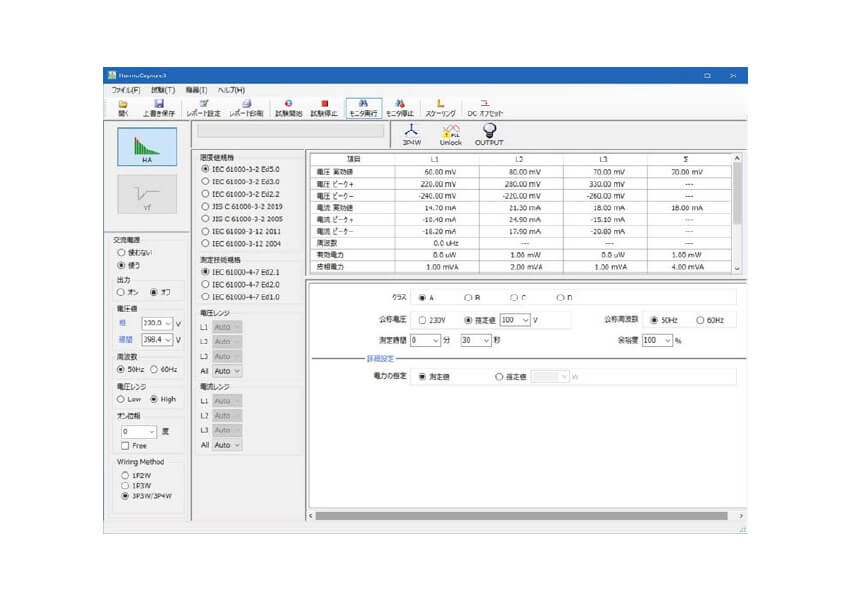

HarmoCapture 3 / HarmoCapture
HarmoCapture 3 / HarmoCapture 可以像操作KHA系列分析仪面板一样，通过电脑进行远程控制。可以编辑测试条件、执行测试、以及打印报告。
谐波电流测试的测试条件设置项目
闪烁和电压波动测试的测试条件设置项目
| 设置常用项目 | 选择 “Pst 自动 ”时 | 选择手动切换时 | IEC61000-3-11 Ed1.0 |
|---|---|---|---|
| 设置接线方式 极限规格 测量技术标准 电压测量仪 电流量程 输入端子的名称 | 额定电压 标称频率 Pst 测量时间 Pst 测量次数 dmax 上限 弗莉卡边缘度 d 回旋余地 决策极限值 | 额定电压 标称频率 d 测量时间 d 测量次数 dmax 上限 d 回旋余地 决策极限值 | 额定电压 标称频率 Pst 测量时间 Pst 测量次数 测试阻抗 决策极限值 |
HA File Analyzer 3 / HA File Analyzer
HA File Analyzer 3 / HA File Analyzer是对利用HarmoCapture 3 / HarmoCapture保存的测试结果文件(xxx.hr3/xxx.hr)进行数据解析的应用程序软件。即使不连接到KHA系列上也可以工作，因此不受解析地点的限制。
屏幕的构成
重复性检查结果
显示结果列表中文件之间的判定结果，以及每个顺序的判定结果。 可比较的文件从 2 个到最多 15 个不等。
将测试结果文件保存为文本
测试结果文件可在 Microsoft Excel 中使用，也可作为文本在其他应用软件中使用。
测试结果文件的报告打印
可以从 KHA 系列或 HarmoCapture 3/HarmoCapture 保存的测试结果文件中打印报告（PDF）。
Vf File Analyzer 3 / Vf File Analyzer
VF File Analyzer 3 / VF File Analyzer是对利用HarmoCapture 3/HarmoCapture保存的测试结果文件(xxx.vr3/xxx.vr)进行数据解析的应用程序软件。即使不连接到KHA系列上也可以工作，因此不受解析地点的限制。
屏幕的构成
| 所有测量时间波形 | 每个测量时间的电压波动波形沿时间轴方向连接。 纵轴表示变化与额定电压的比率，单位为 (%)。 横轴表示时间的流逝。 单位为（秒）。 同时显示测试数据 A 和 B。 |
|---|---|
| 结果/设置列表 | 显示测试结果和测试条件列表。 判定显示每个测量段的判定结果和整个测量时间的总体判定结果。 选择一个选项卡，选择并显示测试结果列表和测试条件数据。 可选择并显示测试数据 A 和 B。 |
| CPF 波形显示 | 以图形方式显示 CPF（累积概率）。 查看电压变化的概率分布。 选择并显示测试数据 A 和 B。 |
使用手动切换时的测试结果列表
IEC 61000-3-3 A1 (2001) Annex B 中规定的 “手动开合引起的电压变化 ”是通过 22 个测量值的算术平均值确定的，从最多 24 个测量值中剔除最大和最小的测量值。
将测试结果文件保存为文本
测试结果文件可保存为文本，以便在 Microsoft Excel 或其他应用软件中使用。
测试结果文件的报告打印
可以从 KHA 系列或 HarmoCapture 3/HarmoCapture 保存的测试结果文件中打印报告（PDF）。
工作环境
- 操作系统是安装了Microsoft Windows 7或10、11的电脑(32bit或64bit)
- 2GB以上的内存(推荐4GB或以上)
- XGA以上的分辨率
- 20GB以上的硬盘空间(数据存储用需要额外的空间)
- CD-ROM驱动器
- 鼠标或其他指向性设备
- VISA库(NI-VISA 4.1以上、Keysight I/O Libraries Suite 14.1以上，或KI-VISA4.2.2以上，任选一种)
- USB连接线(仅在使用USB时需要)
- GPIB板和IEEE488电缆(仅在使用GPIB时需要)
- 交叉型串行电缆(用RS232C控制交流电源时)
- 紧凑型闪关灯TYPE I(CFA标准)，512MB以下(仅在使用KHA3000的文件时需要)
