智能可变开关电源

PAV系列

高性能开关型测试用电源的新经典

  • 额定功率:200/400/600/800 W
  • 额定电压:10/20/36/60/100/160/320/650 V
产品目录使用说明书
智能可变开关型电源
RS232C
RS485
USB
LAN
CEUKCA

产品概要

以手掌大小尺寸实现了Max 输出功率800W。

智能可变开关型电源 PAV系列

PAV系列产品是超小型高功率密度, 高性能的恒压(CV)/ 恒流(CC)可变型开关电源。
有4种Max输出功率, 分别为 200W, 400W, 600W, 800W, 输出电压为10V~650V, 共有64种型号※。
由于是作为桌上型电源来使用, 所以将全部机型的高度制作成2U(大约88mm)的相同尺寸, 并实现了高功率密度的规格。
同系列产品不只可通过模拟控制, 还搭载了CPU以实现时序设置。
产品内置了高次谐波电流控制线路, 功率因素为0.99, 也考虑了对供电环境的影响。※包含带LAN接口(with LAN)的机型

特点

远程传感检测

可补偿PAV系列产品从输出端子到负载端子配 线引起的电压降低。

远程传感检测

用外部电压控制输出电压・电流

通过从外部外加电压在PAV系列产品上, 可控 制输出电压, 输出电流。

用外部电压控制输出电压・电流

由外部电阻控制输出电压・电流

通过从外部将电阻连接到PAV系列产品上, 可以控制输出电压, 输出电流。

用外部电压控制输出电压・电流

输出电压・电流的远距离监控和CV/CC信号

以PAV系列产品的输出电压・电流为比例, 会输出 0V〜5V, 或者0V〜10V。此外, 动作状态也会是在 CV恒压模式下为HIGH, CC恒流模式下为LOW。

输出电压・电流的远距离监控和CV/CC信号

输出ON/OFF控制

可以从外部控制PAV系列产品的ON/OFF。

输出ON/OFF控制

串联运行

串联连接PAV系列产品, Max 2台, 可增加输出 电压。也可对应双输出结构。

额定输出电压 10V, 20V, 36V机型:±60Vdc以下
额定输出电压 60V, 100V机型:±100Vdc以下
额定输出电压 160V, 320V, 650V机型:±650Vdc以下

串联运行

并联运行(单一控制运行)

将PAV系列产品并联连接, Max 6台, 可增加输出电流。

并联运行

菊花链连接

用多台的PAV系列产品构建多电源系统, 当其 中1台发生故障时, 可使得其构成的电源输出 全部停止。

菊花链连接

PS_OK 信号

保护功能动作时通过TTL输出通知异常。正常 动作状态下PS_OK级别为HIGH。

PS_OK信号

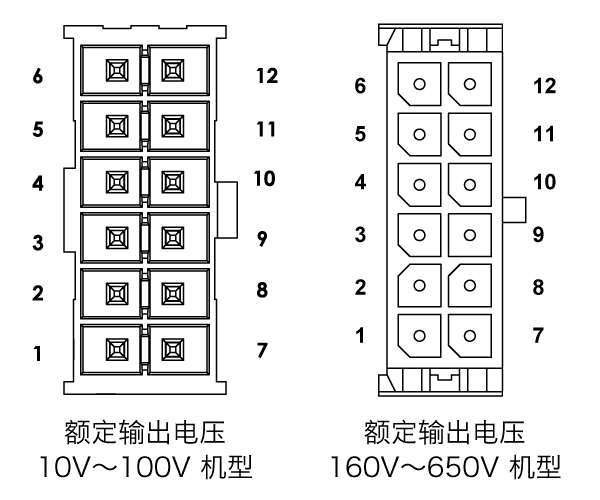

J1连接器的端子排列

J1连接器的端子排列

Open in a new window
端子号信号名功能
1LOC/REM SELECT外部控制的本地和远程切换
2P单一控制并联运行时的电流平衡端子
3I_MON输出电流监控端子
4LOC/REM MON外部控制的本地和远程状态输出
5IPGM用电压, 电阻控制输出电流
6VPGM用电压, 电阻控制输出电压
7COMVMON, IMON, CV/CC, LOC/REM信号的通用接地(在内部和-侧感应端子(-S)连接)
8CV/CC恒压/恒流的动作模式辨别用端子(接地为COM)
9COMVMON, IMON, CV/CC, LOC/REM信号的通用接地(在内部和-侧感应端子(-S)连接)
10V_MON输出电压监控用端子
11IPGM_RTNIPGM用接地
12VPGM_RTNVPGM用接地(在内部和-侧感应端子(-S)连接)

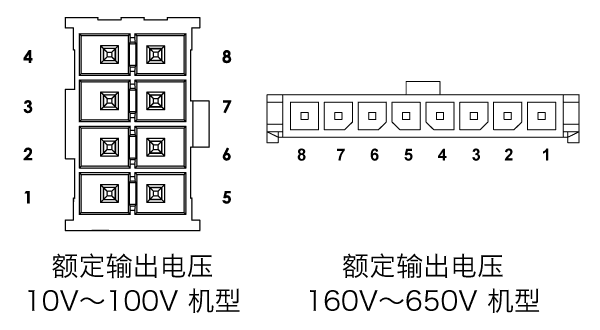

J3 连接器的端子排列

J3 连接器的端子排列 信号和功能

Open in a new window
端子号信号名功能
1Aux Pin 1通用的集电极开路输出端(1)
2PS_OK显示输出状态的(打开/遮断)状态输出端子
3Trigger Out触发输出端子
4ILC输出的开关控制输入端子于短路时打开, 于开放时关闭(与输出绝缘)。
5Shut Off (SO)输出的遮断控制端子(与输出绝缘)。
6Aux Pin 2通用的集电极开路输出端(2)
7IFC_COMJ3通用接地(与输出绝缘)。
8Trigger In触发输入端子

USB/RS232C/RS485 控制

USB/RS232C/RS485接口为PAV系列产品的标准配备。Max可连接31台的PAV系列产品进行控制。
此外, USB/RS232C/RS485接口内置在PAV系列产品的主机里。

USB/RS232C/RS485 控制

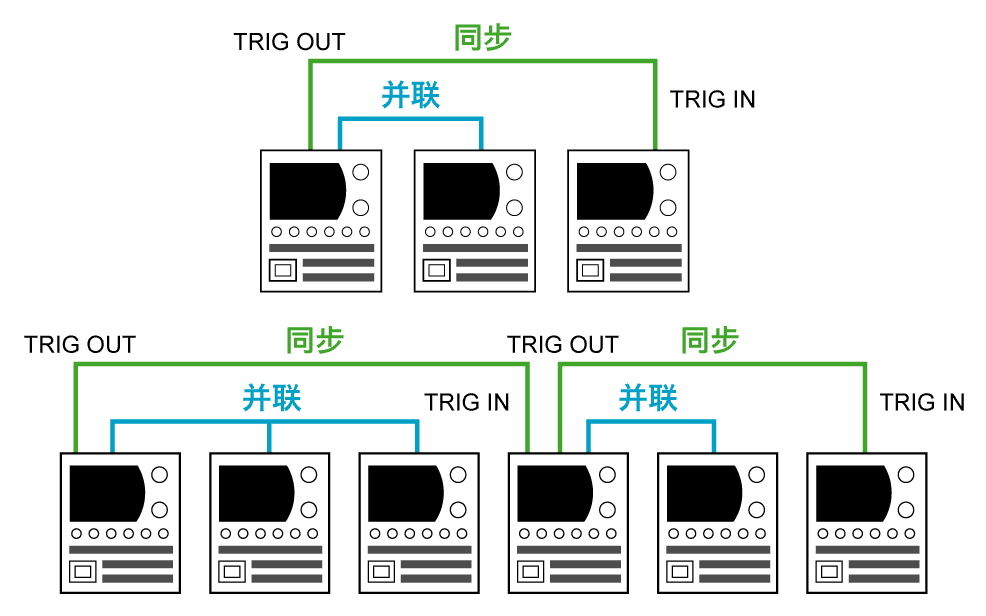

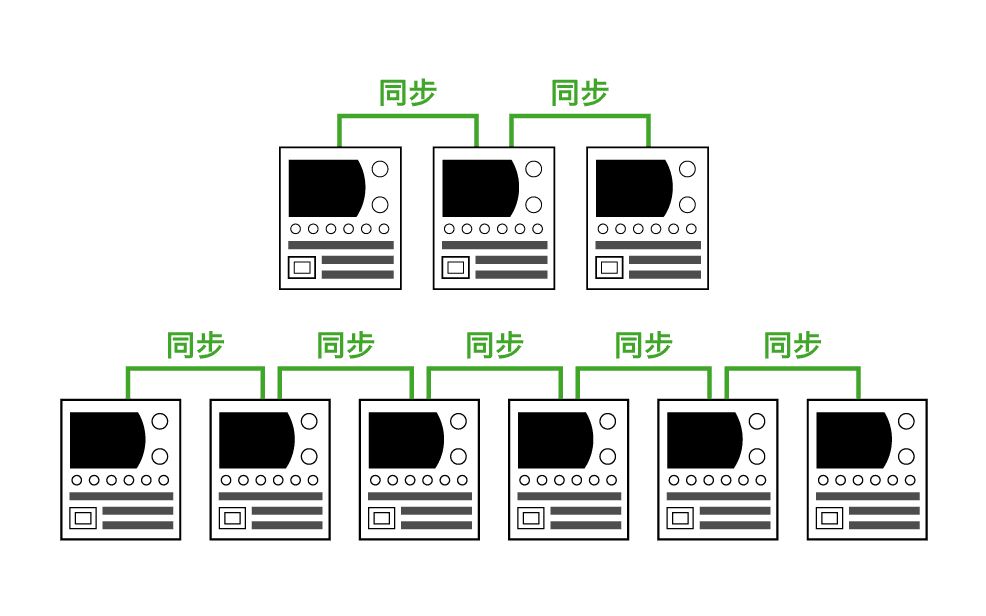

并联运行/同步运行

可以实现并联运行(相同额定的PAV系列产品)和同步运行(同步触发)。
而且, 通过使用选购件的机柜适配器KRA2-PAV(Max安装6台)及一半尺寸大小的一体化外壳CC01- PAV(Max安装3台)以实现一体化, 进而使机柜组装或可搬移性变得更加容易。
*即使不使用选购件的KRA2-PAV, CC01-PAV, 也可实现并联运行和同步运行。

并联运行 并联运行/同步运行 并联运行/同步运行

选购件使用例子

选购件使用例子

规格

200Wタイプ

简化的阵容
Open in a new window
规格输出脉动电源变动负荷变动外形尺寸重量输入(AC)
型号CVCCCVCCCVCCCVCCType(约)电压电流*1
PAV10-20
(with LAN)
0〜10V0〜20A5mVrms25mArms0.01%+2mV0.01%+2mA0.01%+2mV0.01%+5mAI2kg85〜265V2.65/1.31A
PAV20-10
(with LAN)
0〜20V0〜10A6mVrms15mArms0.01%+2mV0.01%+2mA0.01%+2mV0.01%+5mAI2kg85〜265V2.62/1.29A
PAV36-6
(with LAN)
0〜36V0〜6A6mVrms8mArms0.01%+2mV0.01%+2mA0.01%+2mV0.01%+5mAI2kg85〜265V2.76/1.37A
PAV60-3.5
(with LAN)
0〜60V0〜3.5A7mVrms4mArms0.01%+2mV0.01%+2mA0.01%+2mV0.01%+5mAI2kg85〜265V2.69/1.33A
PAV100-2
(with LAN)
0〜100V0〜2A8mVrms3mArms0.01%+2mV0.01%+2mA0.01%+2mV0.01%+5mAI2kg85〜265V2.55/1.26A
PAV160-1.3
(with LAN)
0〜160V0〜1.3A10mVrms1.2mArms0.01%0.02%0.01%0.09%II2kg85〜265V2.64/1.30A
PAV320-0.65
(with LAN)
0〜320V0〜0.65A25mVrms0.8mArms0.01%0.02%0.01%0.09%II2kg85〜265V2.64/1.30A
PAV650-0.32
(with LAN)
0〜650V0〜0.32A60mVrms0.5mArms0.01%0.02%0.01%0.15%II2kg85〜265V2.64/1.30A

*1 在输入电压100Vac/200Vac, 额定输出功率, 周边温度25℃, 内置LAN选购件的情况下, 效率会减少0.5%, 输入电流会增加0.5%

400Wタイプ

简化的阵容
Open in a new window
规格输出脉动电源变动负荷变动外形尺寸重量输入(AC)
型号CVCCCVCCCVCCCVCCType(约)电压电流*1
PAV10-40
(with LAN)
0〜10V0〜40A5mVrms70mArms0.01%+2mV0.01%+2mA0.01%+2mV0.01%+5mAI2kg85〜265V5.05/2.47A
PAV20-20
(with LAN)
0〜20V0〜20A6mVrms40mArms0.01%+2mV0.01%+2mA0.01%+2mV0.01%+5mAI2kg85〜265V4.98/2.45A
PAV36-12
(with LAN)
0〜36V0〜12A6mVrms15mArms0.01%+2mV0.01%+2mA0.01%+2mV0.01%+5mAI2kg85〜265V5.25/2.57A
PAV60-7
(with LAN)
0〜60V0〜7A7mVrms8mArms0.01%+2mV0.01%+2mA0.01%+2mV0.01%+5mAI2kg85〜265V5.10/2.50A
PAV100-4
(with LAN)
0〜100V0〜4A8mVrms3mArms0.01%+2mV0.01%+2mA0.01%+2mV0.01%+5mAI2kg85〜265V4.80/2.37A
PAV160-2.6
(with LAN)
0〜160V0〜2.6A10mVrms1.5mArms0.01%0.02%0.01%0.09%II2kg85〜265V5/2.44A
PAV320-1.3
(with LAN)
0〜320V0〜1.3A25mVrms1mArms0.01%0.02%0.01%0.09%II2kg85〜265V5/2.44A
PAV650-0.64
(with LAN)
0〜650V0〜0.64A60mVrms0.6mArms0.01%0.02%0.01%0.09%II2kg85〜265V5/2.44A

*1 在输入电压100Vac/200Vac, 额定输出功率, 周边温度25℃, 内置LAN选购件的情况下, 效率会减少0.5%, 输入电流会增加0.5%

600Wタイプ

简化的阵容
Open in a new window
规格输出脉动电源变动负荷变动外形尺寸重量输入(AC)
型号CVCCCVCCCVCCCVCCType(约)电压电流*1
PAV10-60
(with LAN)
0〜10V0〜60A5mVrms150mArms0.01%+2mV0.01%+2mA0.01%+2mV0.01%+5mAI2kg85〜265V7.48/3.69A
PAV20-30
(with LAN)
0〜20V0〜30A5mVrms75mArms0.01%+2mV0.01%+2mA0.01%+2mV0.01%+5mAI2kg85〜265V7.22/3.56A
PAV36-18
(with LAN)
0〜36V0〜18A5mVrms25mArms0.01%+2mV0.01%+2mA0.01%+2mV0.01%+5mAI2kg85〜265V7.70/3.80A
PAV60-10
(with LAN)
0〜60V0〜10A12mVrms8mArms0.01%+2mV0.01%+2mA0.01%+2mV0.01%+5mAI2kg85〜265V7.13/3.52A
PAV100-6
(with LAN)
0〜100V0〜6A15mVrms5mArms0.01%+2mV0.01%+2mA0.01%+2mV0.01%+5mAI2kg85〜265V7.13/3.52A
PAV160-4
(with LAN)
0〜160V0〜4A10mVrms2mArms0.01%0.02%0.01%0.09%II2kg85〜265V7.47/3.69A
PAV320-2
(with LAN)
0〜320V0〜2A30mVrms1.5mArms0.01%0.02%0.01%0.09%II2kg85〜265V7.47/3.69A
PAV650-1
(with LAN)
0〜650V0〜1A60mVrms1mArms0.01%0.02%0.01%0.09%II2kg85〜265V7.59/3.75A

*1 在输入电压100Vac/200Vac, 额定输出功率, 周边温度25℃, 内置LAN选购件的情况下, 效率会减少0.5%, 输入电流会增加0.5%

800Wタイプ

简化的阵容
Open in a new window
规格输出脉动电源变动负荷变动外形尺寸重量输入(AC)
型号CVCCCVCCCVCCCVCCType(约)电压电流*1
PAV10-72
(with LAN)
0〜10V0〜72A5mVrms180mArms0.01%+2mV0.01%+2mA0.01%+2mV0.01%+5mAI2kg85〜265V9.00/4.45A
PAV20-40
(with LAN)
0〜20V0〜40A5mVrms100mArms0.01%+2mV0.01%+2mA0.01%+2mV0.01%+5mAI2kg85〜265V9.65/4.75A
PAV36-24
(with LAN)
0〜36V0〜24A5mVrms31mArms0.01%+2mV0.01%+2mA0.01%+2mV0.01%+5mAI2kg85〜265V10.30/5.10A
PAV60-14
(with LAN)
0〜60V0〜14A12mVrms28mArms0.01%+2mV0.01%+2mA0.01%+2mV0.01%+5mAI2kg85〜265V10.00/4.95A
PAV100-8
(with LAN)
0〜100V0〜8A15mVrms12mArms0.01%+2mV0.01%+2mA0.01%+2mV0.01%+5mAI2kg85〜265V9.5/4.7A
PAV160-5
(with LAN)
0〜160V0〜5A10mVrms2mArms0.01%0.02%0.01%0.09%II2kg85〜265V9.34/4.61A
PAV320-2.5
(with LAN)
0〜320V0〜2.5A30mVrms1.5mArms0.01%0.02%0.01%0.09%II2kg85〜265V9.34/4.59A
PAV650-1.25
(with LAN)
0〜650V0〜1.25A60mVrms1mArms0.01%0.02%0.01%0.09%II2kg85〜265V9.43/4.66A

*1 在输入电压100Vac/200Vac, 额定输出功率, 周边温度25℃, 内置LAN选购件的情况下, 效率会减少0.5%, 输入电流会增加0.5%
