PMX-Multi系列

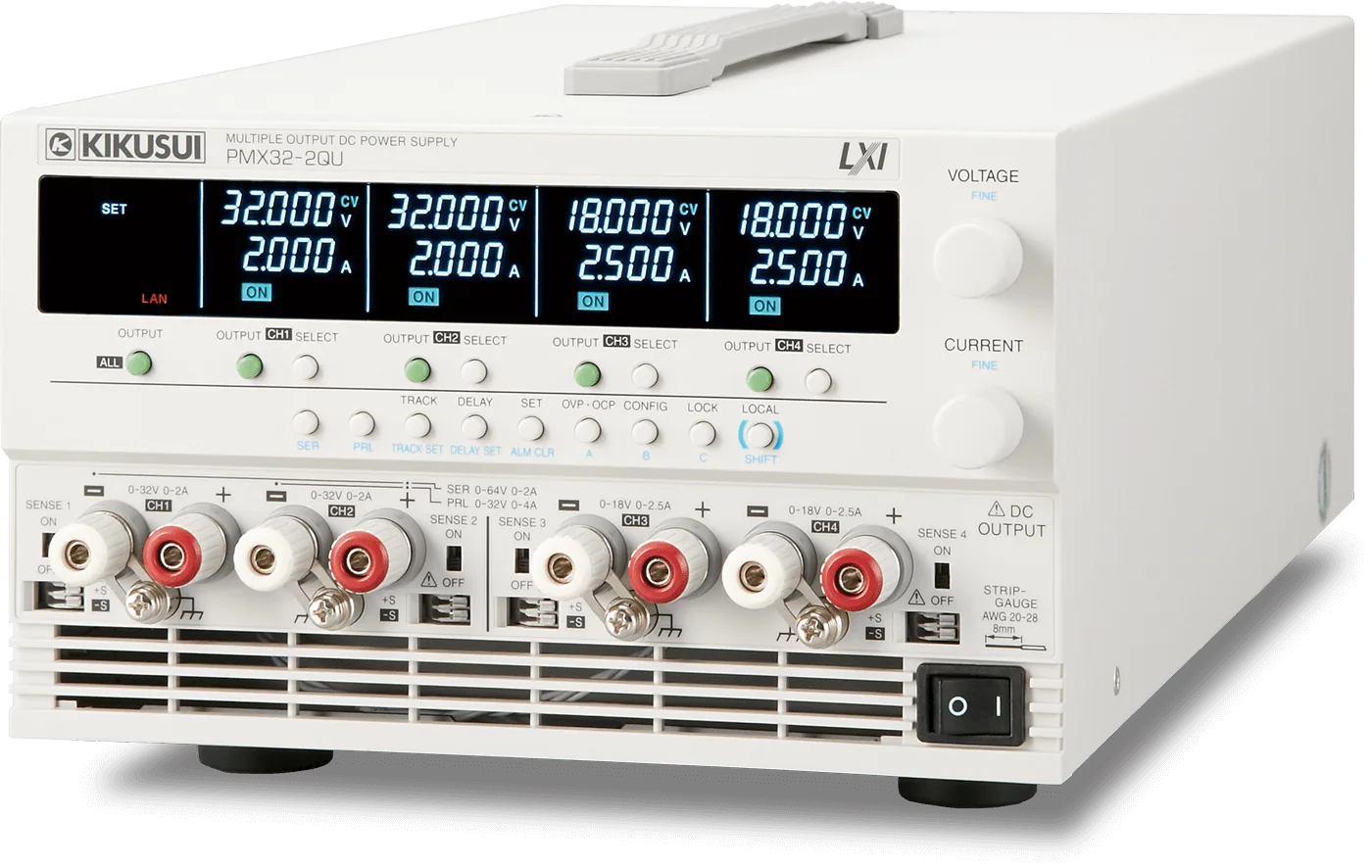

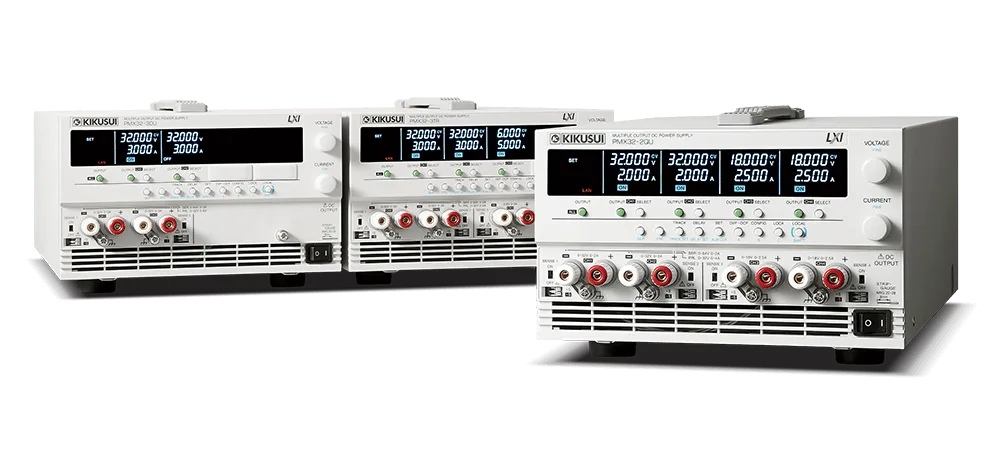

小型多通道输出直流电源 PMX-Multi系列

各输出隔离。 可一键完成串联/并联连接。 输出功率200W。 2,3,4通道输出,共3种型号。

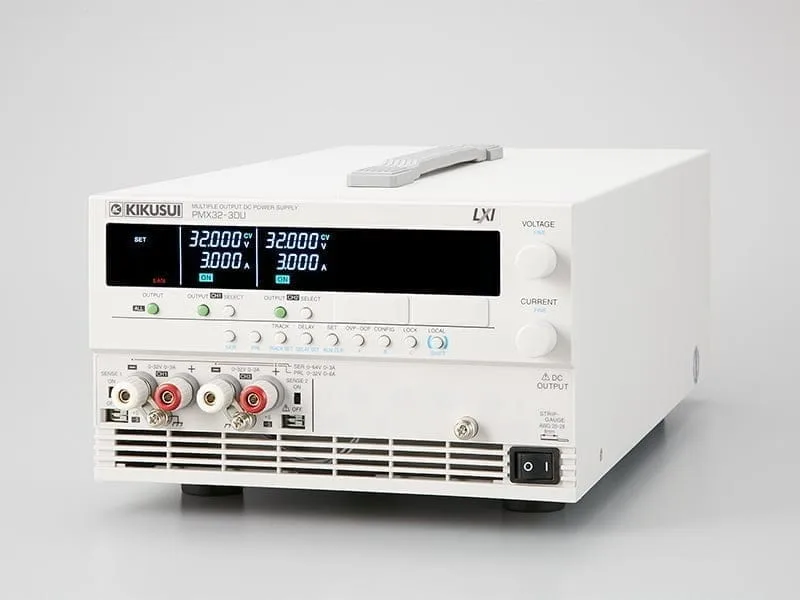

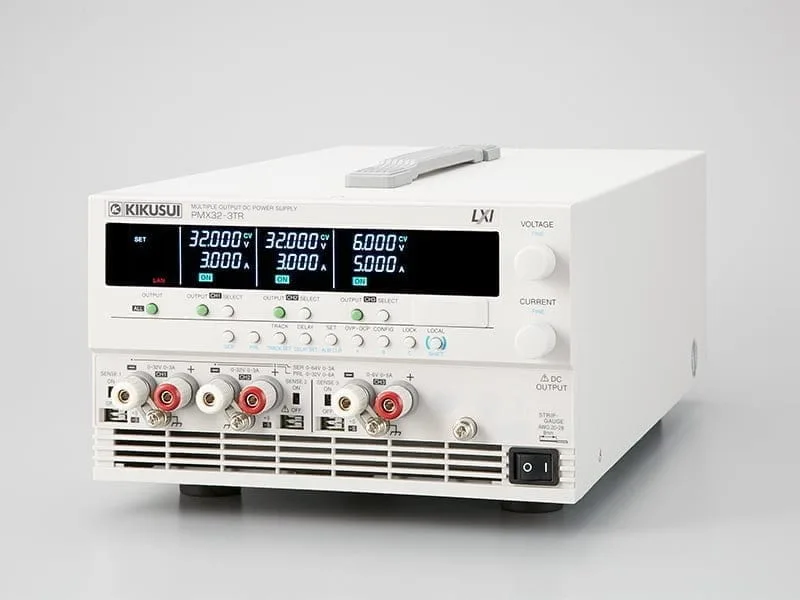

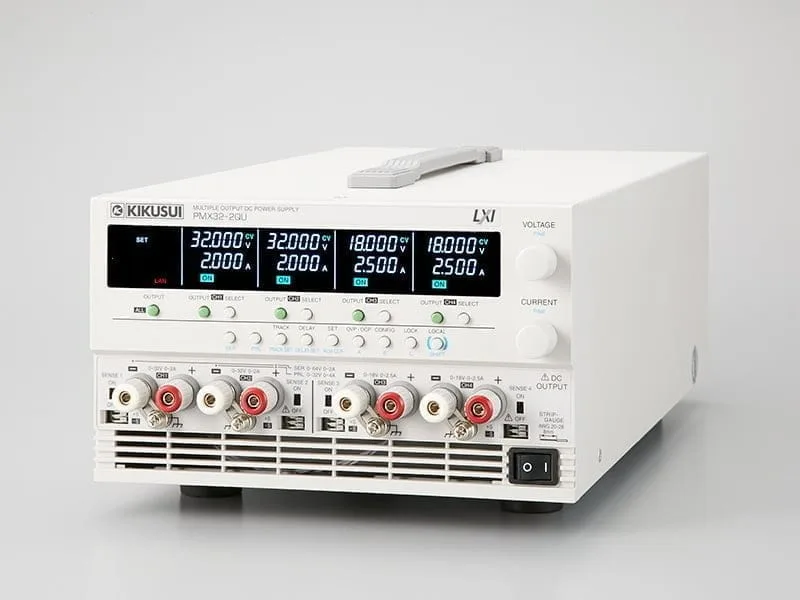

PMX-Multi系列是各输出通道相互绝缘的小型多路输出直流电源。PMX32-3DU为2通道输出、PMX32-3TR为3通道输出、PMX32-2QU为4通道输出,各通道可同时变更(跟踪)。各机型均能一键将输出CH1和输出CH2切换为串联/并联连接。而且标配LAN(符合LXI标准)、USB、RS232C通信接口,容易嵌入各种检查系统(系统升级)。本系列通过采用串联调节器方式,能够得到低噪声且稳定的输出,适合用于晶体管、IC电路、运算放大器等的实验、研发和生产线。

特点

规格输出脉动电源变动負荷変動输入(AC)重量
型号CHCVCCCVCCCVCCCVCC电压功率
PMX32-3DU132.000V3.000A500μV1mA3mV0.01% + 0.25mA4mV5mA217Vac ± 10 %700VA约13kg
232.000V3.000A1mA3mV4mV
PMX32-3TR132.000V3.000A1mA3mV4mV900VA
232.000V3.000A1mA3mV4mV
36.000V5.000A2mA1mV5mV
PMX32-2QU132.000V2.000A1mA3mV2mV800VA
232.000V2.000A1mA3mV2mV
318.000V2.500A1mA3mV3mV
418.000V2.500A1mA1mV3mV
  • ※100Vac、117Vac、200Vac、234Vac为出厂选装。

一键 串联连接/并联连接

串联运行

通过将本产品的CH1与CH2在本产品内部进行串联连接把2个通道进行组合,可扩大电压的输出范围进行使用。运转中CH2为Master(主机),CH1为Slave(副机)。如串联运行的情况下,则输出电压将以CH1与CH2的合计值输出。

串联运行

并联运行

通过将本产品的CH1与CH2在本产品内部进行并联连接把2个通道进行组合,可扩大电压的输出范围进行使用。运转中CH2为Master(主机),CH1为Slave(副机)。如并联运行的情况下,则输出电流将以CH1与CH2的合计值输出。

并联运行

跟踪功能

所谓跟踪功能,即为可根据基准通道的变化,同时改变多个通道的功能。只要在活动区域内,便能从 0V(或 0A)至额定电压(或额定电流) 范围内进行改变。此外,可任意选择要执行跟踪动作的通道,也可对用作基准的通道进行任意设定。而且,跟踪功能包括“绝对值变化”和 “比例变化”这2种方法。

绝对值变化

以和基准通道输出电压值(或电流值)的变化量相同的值(绝对值)来改变指定通道的输出电压值(或电流值)的功能。

比例变化

以和设定的输出电压值(或电流值)为基准,以相同比例(%)来改变指定通道的输出电压值(或电流值)的功能。

※ 可变幅度 :0.0%〜 200.0%

跟踪功能的动作实例:PMX32-2QU

跟踪功能动作期间旋转旋钮时,以和预先设定的 ± 输出比例(b/a)相同的比例来改变输出。 b/a = d/c 比例式成立。

延迟功能

OUTPUT 开关按下后,可设定各输出为 OUTPUT ON(ON DELAY) 或 OFF(OFF DELAY)的时间。可设定延迟时间(DELAY TIME)范围 为 0.1s 〜 99.9s。如果未按照规定的顺序投入电源,则有可能整个系统会失控,甚至受到破坏,因此需要在电源输出时设置 ON 时间的 延迟控制。同样在输出 OFF 时也要设置延迟控制,本功能适用于驱动此类回路。

延迟功能

注 :实际输出的 OUTPUT ON 时的上延时间及 OUTPUT OFF 时的下延时间,将会由于输出及负载条件的不同而不同。概念图中忽略了上延下延时间。OUTPUT 开关按下后,要经过 一段内部处理时间以使输出 ON 或 OFF,因此即使设定为 0s,也会产生数十个 ms 的误差。

使用嵌入WEB服务器实现轻松访问

可以使用个人电脑,智能手机,平板电脑等的 WEB 浏览器访问嵌入 PMX-Multi 系列的网络服务器,进行电源控制与监控。

推荐的浏览器
  • Internet Explorer 9.0或更高版本
  • Firefox 8.0或更高版本
  • Safari/Mobile Safari 5.1或更高版本
  • Chrome 15.0或更高版本
  • Opera 11.0或更高版本

※连接智能手机、平板电脑等设备需要 Wi-Fi环境(无线LAN路由器等)。

在网络服务器上易于访问

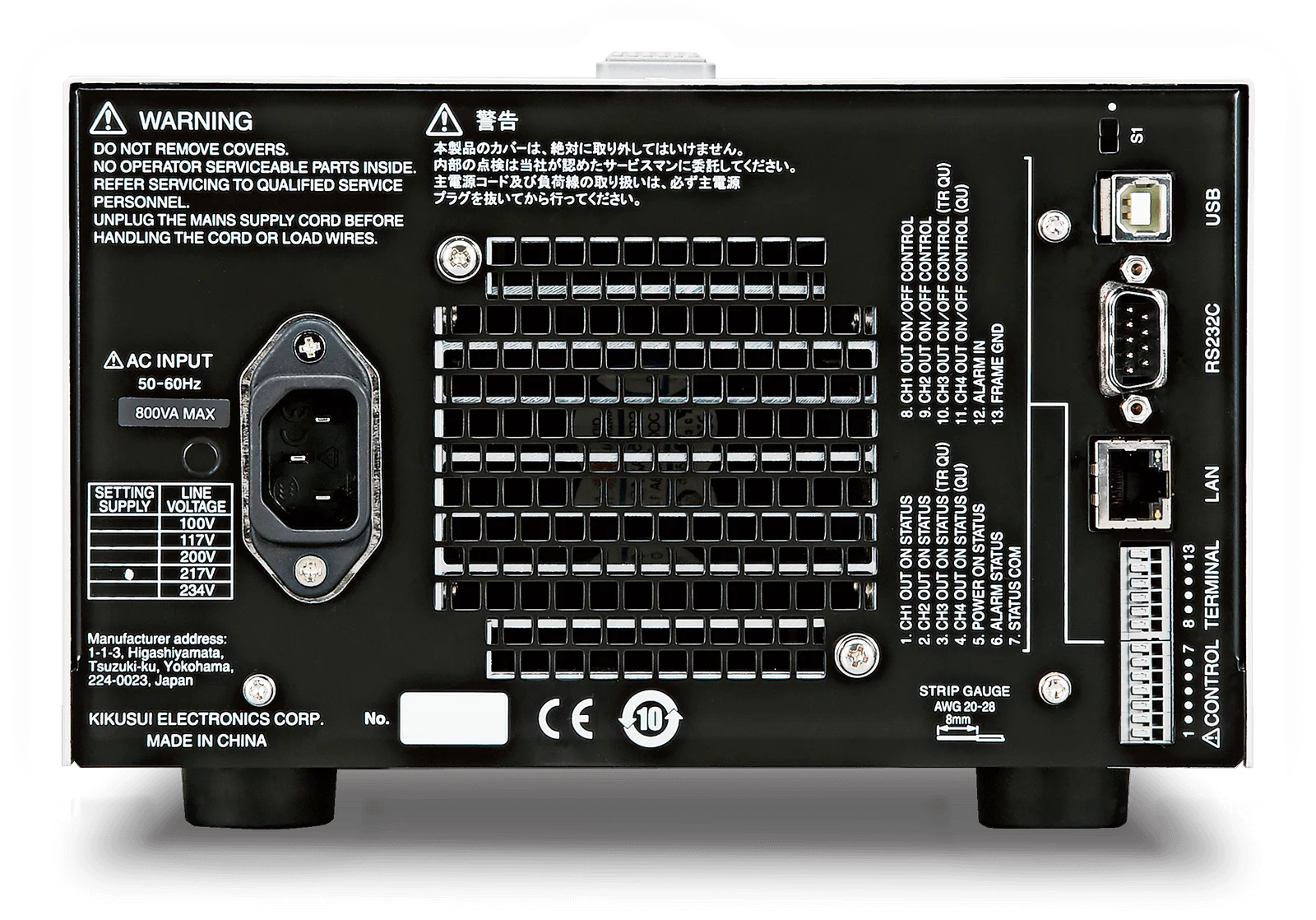

后面板

LAN(LXI对应)/USB/RS232C通讯接口标准设备

 后面板

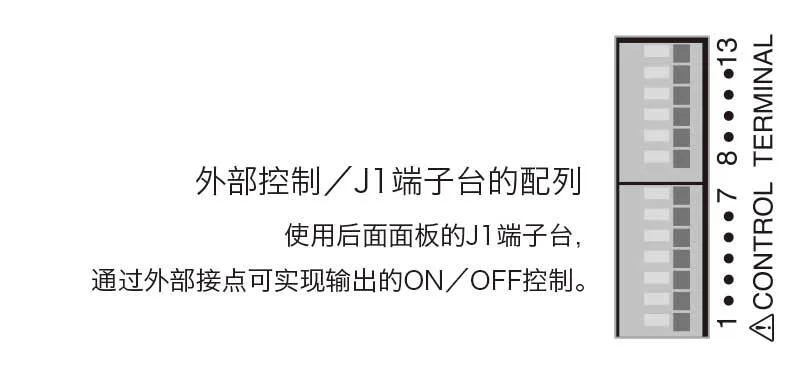

通过外部接点可实现输出的ON/OFF控制

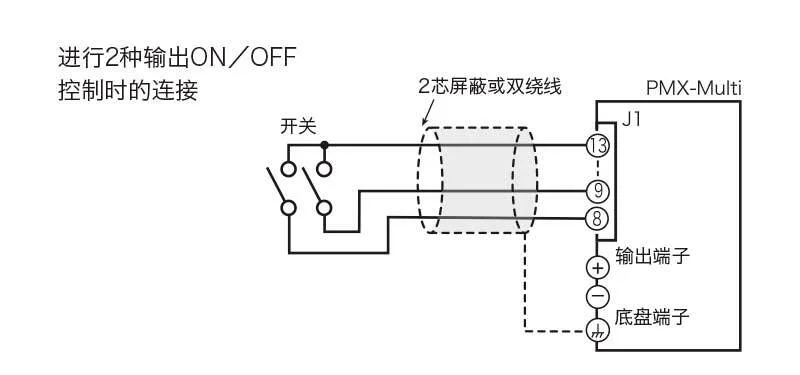

通过外部接点可实现输出的ON/OFF控制

针编号信号名说明
1OUTPUT ON STATUS(CH1)输出 ON 时设在 ON
(由光电耦合器集电极开路输出)*1
2OUTPUT ON STATUS(CH2)输出 ON 时设在 ON
(由光电耦合器集电极开路输出)*1
3OUTPUT ON STATUS(CH3)输出 ON 时设在 ON
(由光电耦合器集电极开路输出)*1
4OUTPUT ON STATUS(CH4)输出 ON 时设在 ON
(由光电耦合器集电极开路输出)*1
5POWER ON STATUS电源 ON 时设在 ON(由光电耦合器集电极开路输出)*1
6ALARM STATUS保护功能(OVP,OCP,OHP)动作时, 或报警信号输入(EXT)时ON
7STATUS COM1号针至6号针的状态信号用 COM
8OUTPUT ON / OFF CONTROL(CH1)输出的 ON/OFF 控制, 可通过外部触点输入实行 ON/OFF
9OUTPUT ON / OFF CONTROL(CH2)输出的 ON/OFF 控制, 可通过外部触点输入实行 ON/OFF
10OUTPUT ON / OFF CONTROL(CH3)输出的 ON/OFF 控制, 可通过外部触点输入实行 ON/OFF
11OUTPUT ON / OFF CONTROL(CH4)输出的 ON/OFF 控制, 可通过外部触点输入实行 ON/OFF
12ALARM IN输入外部报警信号时,所有通道输出 OFF
13FRAME GND8号针至12号针的外部信号用 COM*2
  • *1 集电极开路输出 :Max 电压 30V,Max 电流 8mA。 COM 状态为悬浮(对地绝缘电压以内),与控制电路绝缘。
  • *2 FRAME GND 与底盘处连接状态。

阵容

选件

有关选件的更多信息,请参见产品具体页面。

产品目录
