电压骤降模拟器
DSI系列
価格お問い合わせ
- DSI1020: 支持单相2线
- DSI3020：単相2線、単相3線、三相3線、および三相4線に対応
- 高速电压切换（上升沿时间1μs～5μs）
- 支持电压骤降（0％、40％、70％、80％）
- 支持相电压/线间电压骤降试验※
- 支持500V Max线间输入电压（DSI3020）
※只有DSI3020支持线间电压骤降试验
| Image | SKU | 电源方式 | Maximum current (per phase) | 標準価格 | WEBかんたんお見積り |
|---|---|---|---|---|---|
 | DSI1020 | 单相 | 16A | オープン価格（お問い合わせください） | |
| DSI3020 | 単相/三相 | 16A | オープン価格（お問い合わせください） |
阵容
| Image | SKU | 电源方式 | Maximum current (per phase) | 標準価格 | WEBかんたんお見積り |
|---|---|---|---|---|---|
| DSI1020 | 单相 | 16A | オープン価格（お問い合わせください） | |
| DSI3020 | 単相/三相 | 16A | オープン価格（お問い合わせください） |
产品概览
用于电压骤降/瞬时停电和电压波动的免疫测试系统
符合IEC61000-4-11（2004）标准
DSI系列是用于构建符合 IEC61000-4-11 Ed3.0 (2020) 規格的“电压骤降/瞬时中断和电压变化抗扰度测试系统”的选择单元。它可以与我们的交流电源 PCR-LE/LE2 系列结合使用。它支持测试所需的高速电压切换（上升时间为 1 μs 至 5 μs）、电压骤降（0%、40%、70%、80%）以及相电压/线间电压骤降测试。
※另需应用程序软件SD009-PCR-LE/WE。 ※请客户自行准备连接PCR-LE/LE2系列的电缆。
DSI3020设计用于230 V/400 V系统线对线电压跌落测试，需要测试三相三线制和三相四线制输出的设备
Open in a new window
| 机型 | Max电流（各相） | 电源方式 | DIP等级 | 支持标准 | 备注 | |
|---|---|---|---|---|---|---|
| 单相 | 三相 | |||||
| DSI1020 * | 16A | ◎ | – | 0／40／70／80% | IEC61000-4-11 Ed3.0(2020) | 单相专用 |
| DSI3020 * | 16A | ◎ | ◎ | 0／40／70／80% | IEC61000-4-11 Ed3.0(2020) | 単相/ 三相两用 |
*PCR500LE和PCR1000LE和PCR1000WEA的交流电源输出容量不足，无法使用。

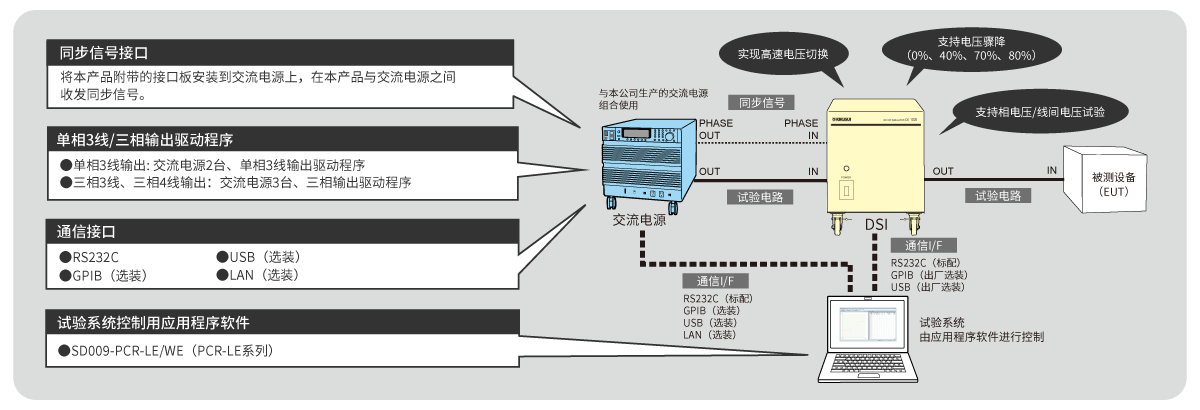

电压骤降/瞬时停电及电压变动抗扰度试验系统
※图为示意图。可能与实际产品不符。 ※单相3线、三相3线、三相4线输出需要使用多台交流电源。
