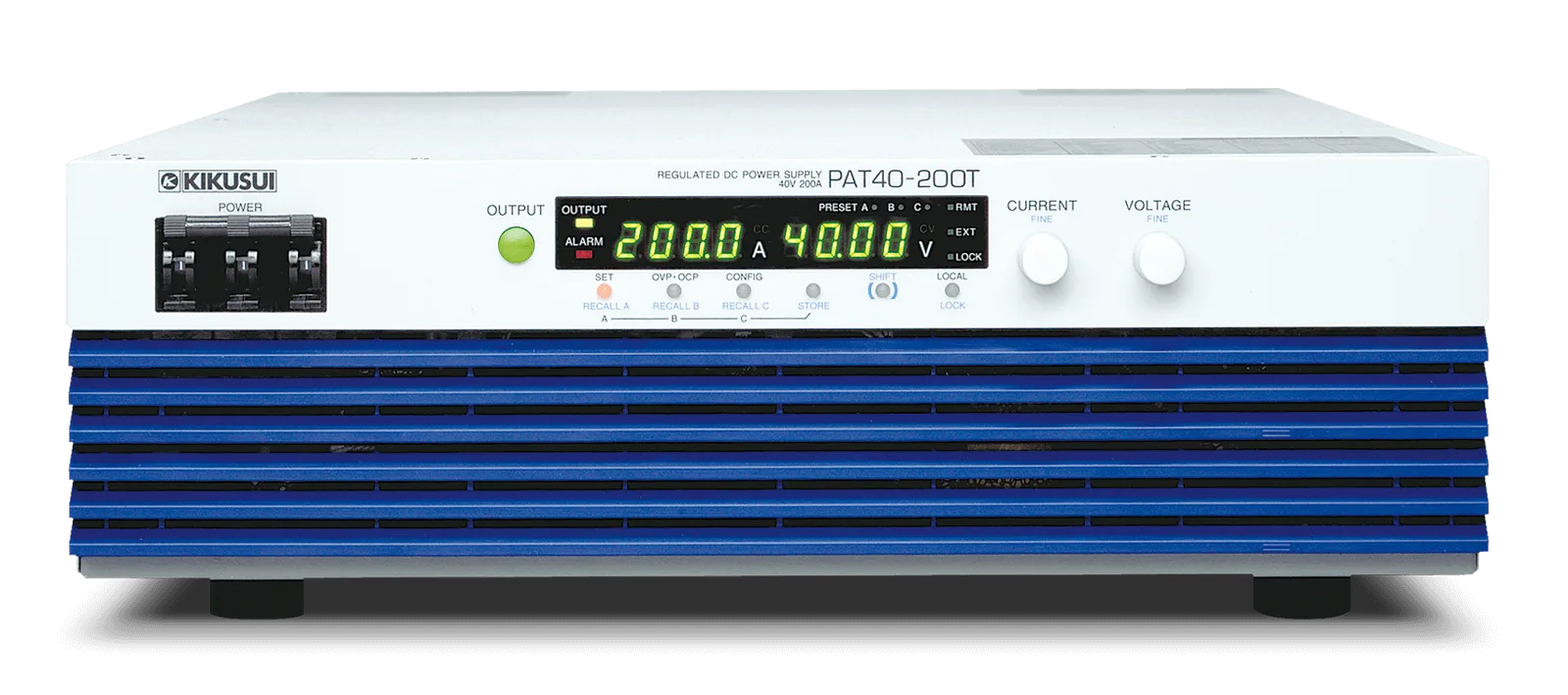

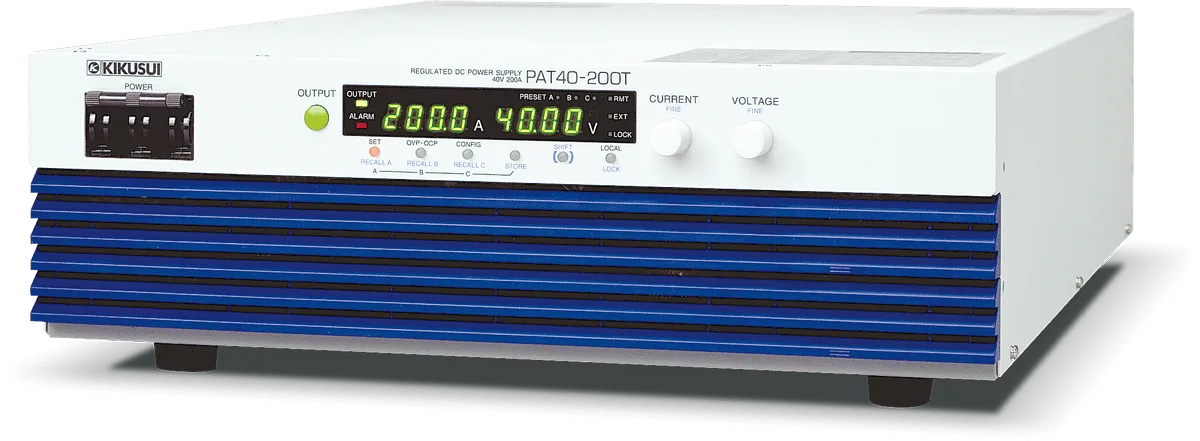

高效率大功率开关电源
PAT-T 系列
功率因数 0.95: 配备功率因数校正电路
- 额定功率:4000/8000/40000 W
- 额定电压:20/30/40/60/80/160/250/350/500/650/850/1000/1500 V

产品概要
容量大、结构紧凑、坚固耐用。<br/>环保型大容量电源。

PAT-T 系列为定电压/定电流自动切换型开关方式直流电源。采用软开关方式,在提升效率、降低噪声的同时,运用高密度装配技术实现大幅小型轻量化。并搭载本级别中罕见的“功率因数改善电路”,在改善电源环境(抑制谐波电流)的同时,也有助于配电设备的简化与小型化,并降低功耗,对“节能”作出重要贡献。
此外,PAT-T系列采用佳放热设计,实现周围温度为50℃的工作环境保证。能够对应即使在高温下全负载连续运行的严酷使用环境。
操作和显示面板考虑了易辨识,易使用,采用简单直观的造型,而且考虑PLC控制,除了外部模拟控制,监控输出,状态输出外,还标准装备RS232C接口。选购件也支持USB、GPIB、LAN(LXI)接口。除独立使用外,也可嵌入试验系统使用。
特点

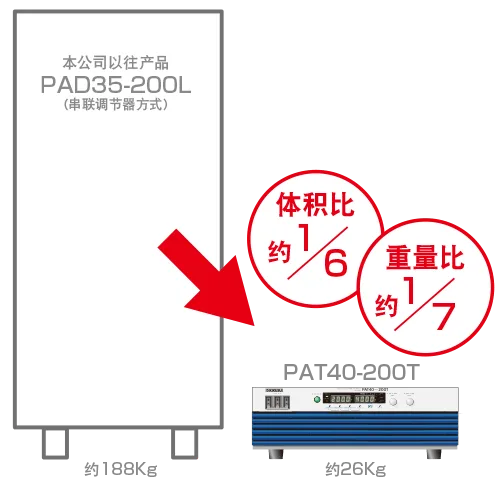

省面积,方便使用!
本公司以往产品(7kW)与PAT-T(8kW)的比较

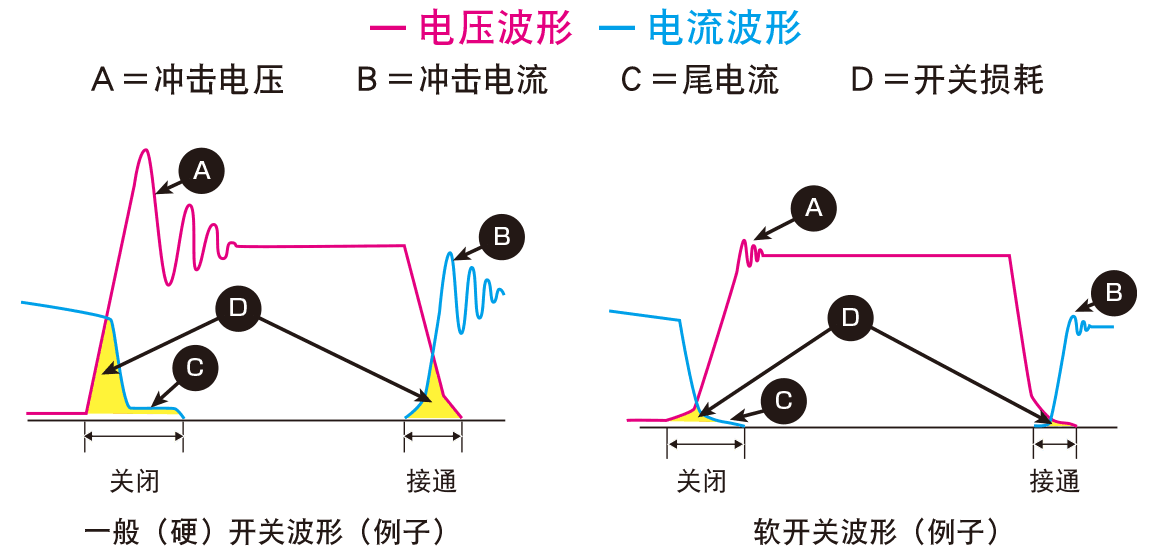

软开关方式
在功率器件的开或关时,巧妙利用共振现象,在电压或电流的零点状态时进行开关切换的电源电路方式。其原理是,电压电流不发生瞬态交叉,使开关在切换时无损耗成为可能。一般将在电压零点进行开关切换的称为 ZVS (Zero Voltage Switching),在电流零点时进行开关切换的称为 ZCS (Zero Current Switching)。以往一般的电路曾经存在功率开关器件高速动作时会增加功率损耗从而降低效率的问题,通过软开关方式减少电源产生的热损耗而使电路高效率化,从而使小型化成为可能。而且不只是小型化本身,同时还具有显著减少电源噪声的特点。

搭载功率因素改善电路
功率因素(PF)是关于交流电路效率的值,即视在功率中有功功率所占有的比例。功率因素越接近于1,表示电设备的电能利用效率越高。将功率因素改善电路嵌入电源电路的输入端,补偿交流电压和电流的相位差(波形的相位差=产生无功功率的原因),提高电能的利用效率。具体的好处如下。
- 促进节能
- 用电设备小型化
- 改善电源环境
- 降低送电损耗
- 减少噪声

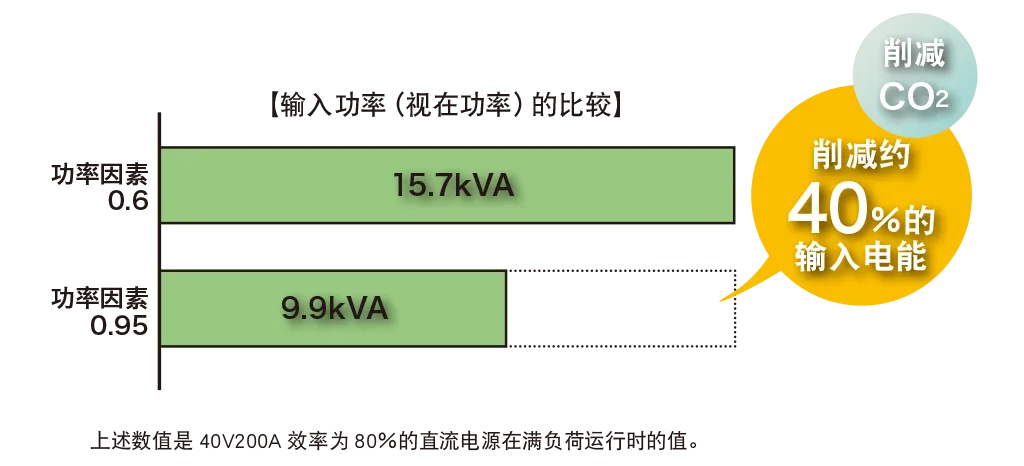

上述数值为在输出 40V200A、效率 85% 的直流电源进行满负载运行时的情况。
若把0.6的功率因素改善为0.95,则输入电能减少约4成! 即功率因素良好,则“节能”!

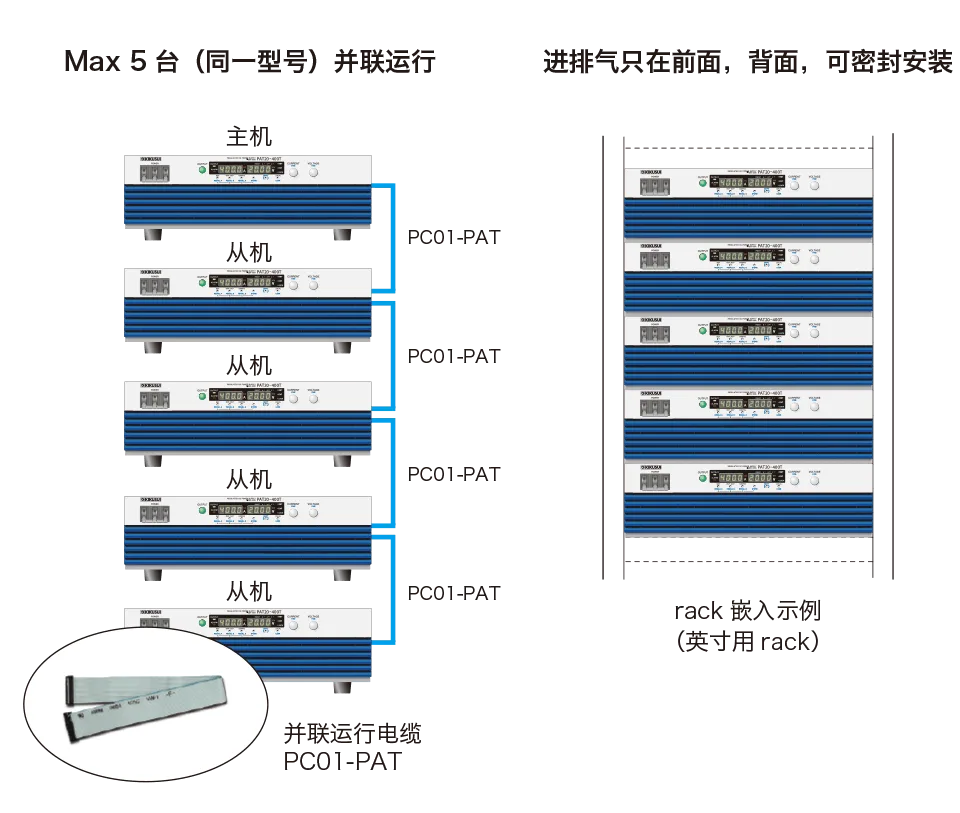

Max支持5台(同一型号)并联运行!
包括主设备在内,最多可并联 5 台设备(PAT850-9.4T、PAT1000-8T 和 PAT1500-5.3T 为 2 台)。这种连接是单控并联操作,主单元的面板可以控制和显示整个系统(最大输出电流:单个单元的额定输出电流 x 并联单元数)。从属设备只能在按下主设备面板上的 STORE(存储)开关时显示电流值*。请注意,根据所连接设备的数量,连接时需要使用可选的并联运行电缆 PC01-PAT。 不支持 8 kW 400 V 输入型号(PAT20-400T/PAT40-200T/PAT60-133T/PAT160-50T)和 4 kW 型号。
外部模拟控制功能
以0V~约10V的外部电压(Vext)或0kΩ~约10kΩ的外部电阻(Rext)控制输出电压。此外,如果选择FAST模式※,可不通过CPU直接使用外部控制,相对控制电压和输出电压的变化无延迟时间。
其它功能
- 标准配置RS232C接口

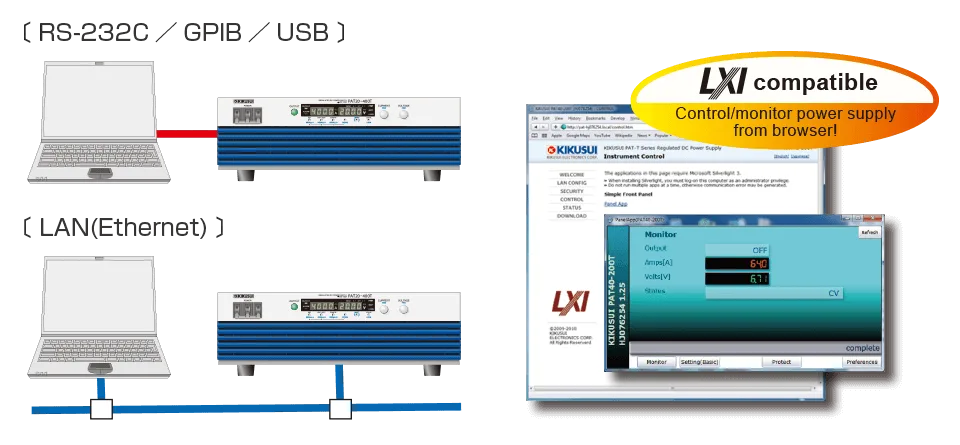

- 对应USB/GPIB/LAN接口(工厂配置选购件)
- 时序动作时放心的输出ON/OFF就绪功能
- 存储功能(3组电压/电流)
- 电压和电流监控输出
- 状态信号输出
- 远程感应功能
- 保护功能(过电压保护/过电流保护/过热保护/输入缺相保护/风扇异常保护/ 传感检测保护/泄漏电路过热保护/关机)
- 抗噪声性强(汽车用电子设备相关试验时令人放心)
- 具有易于更换风扇等高维护性能

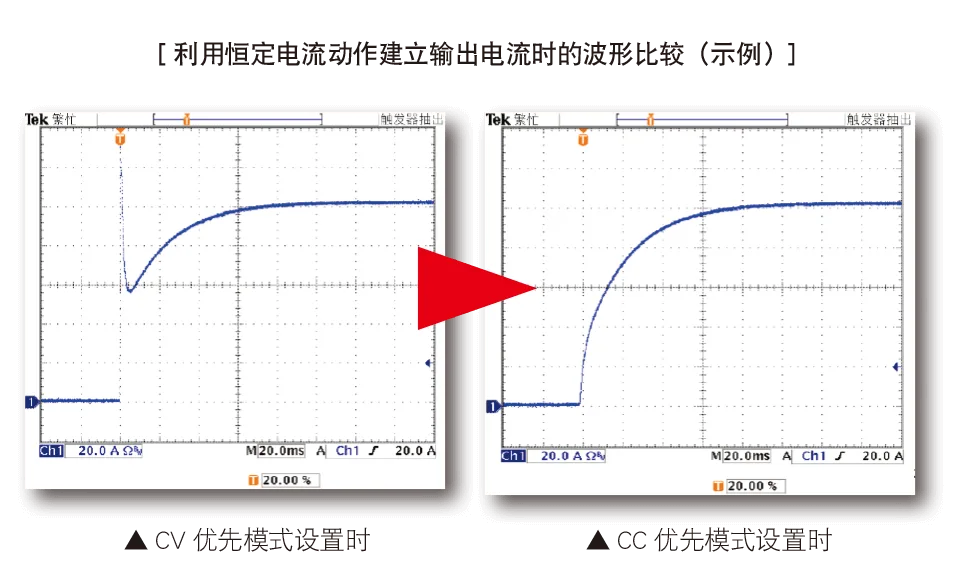

※8kW类型的400V输入(20V系列、40V系列、60V系列、160V系列)与4kW类型暂不支持。

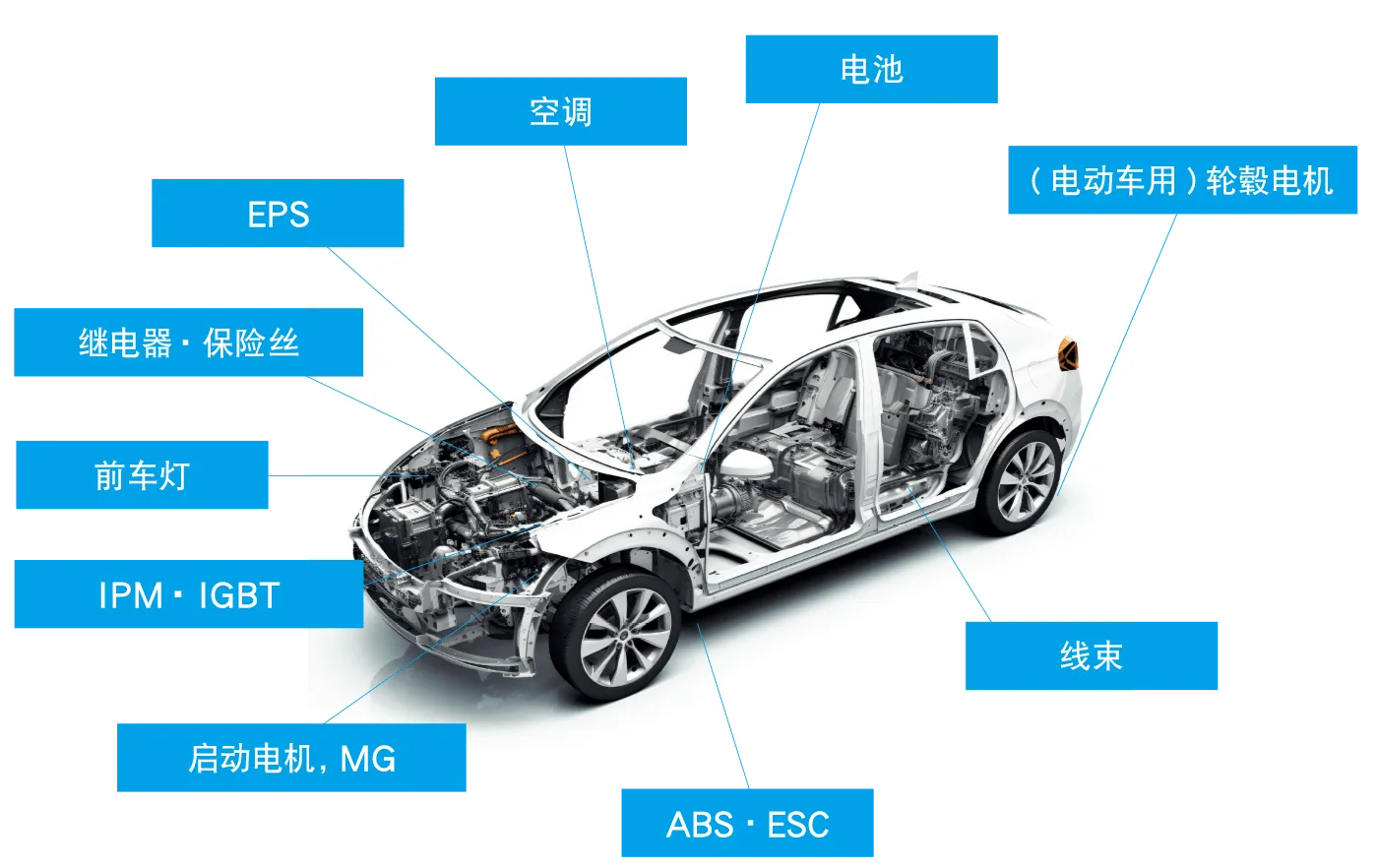

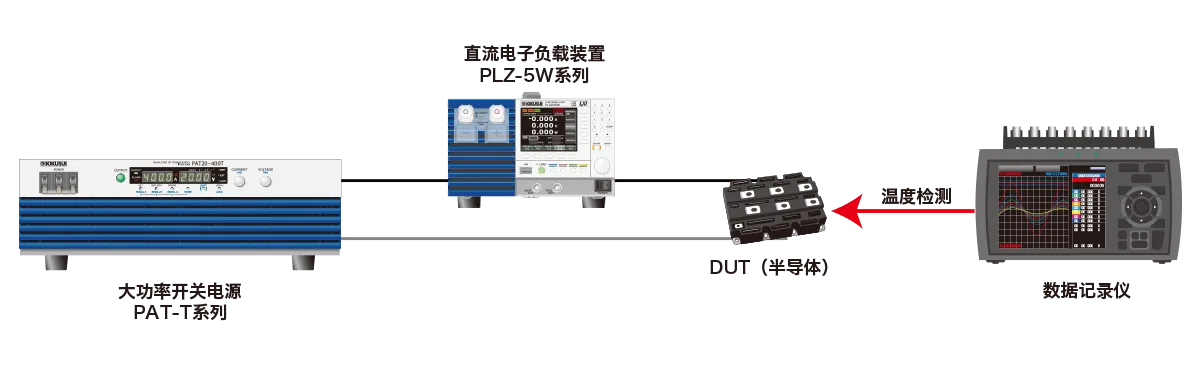

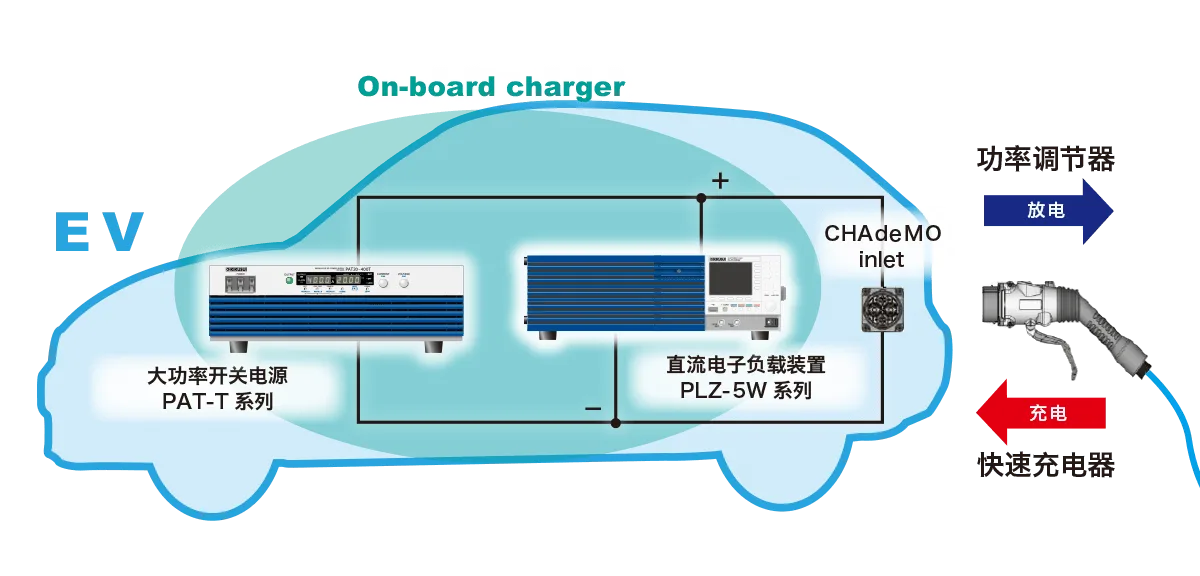

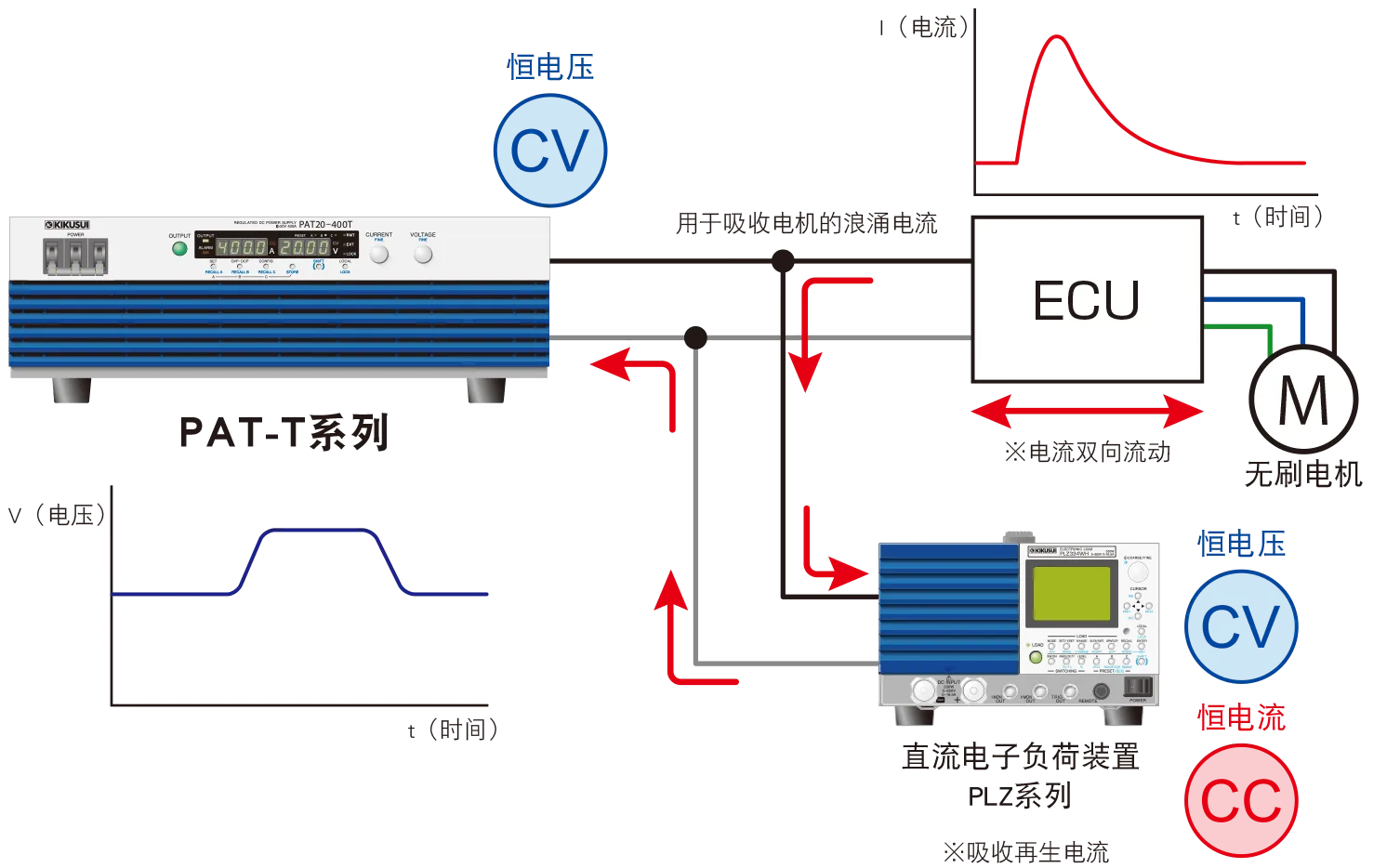

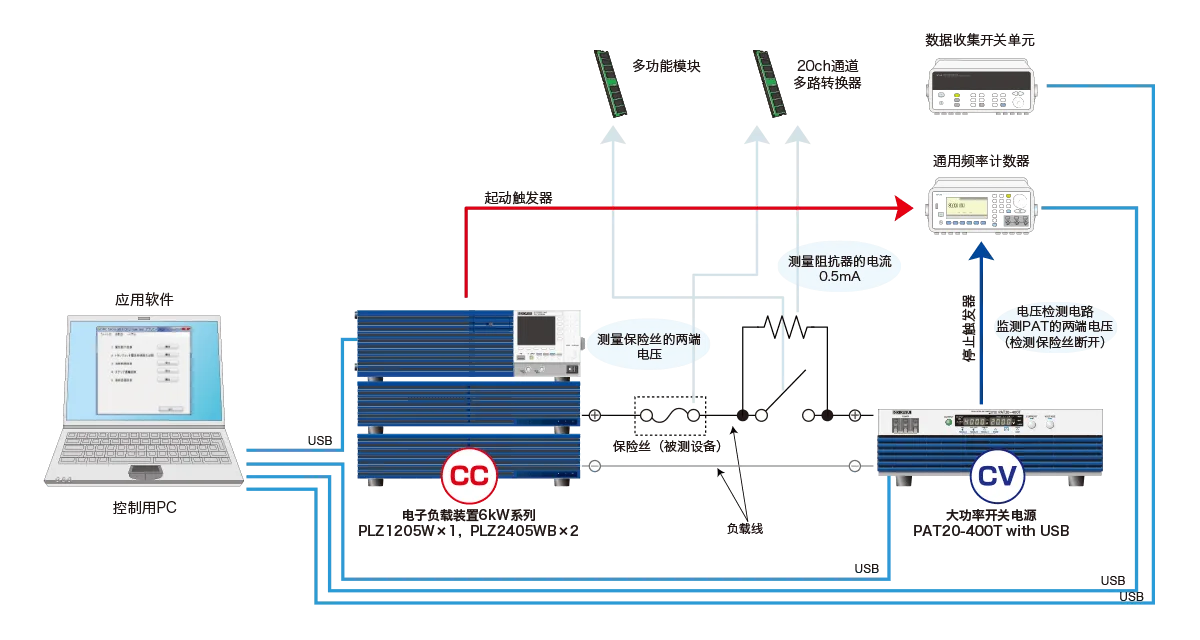

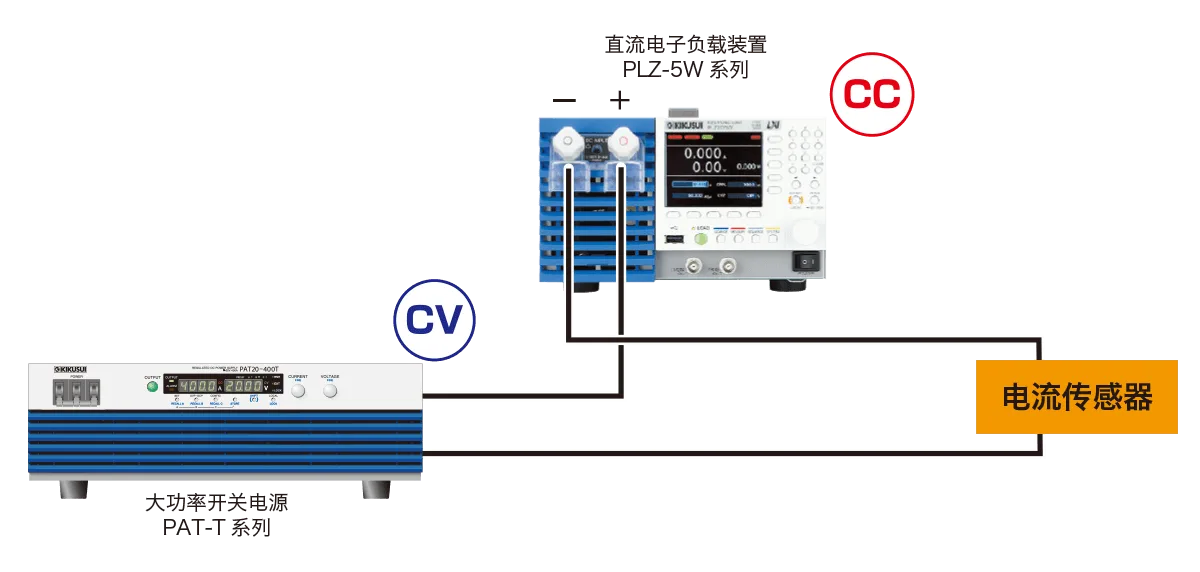

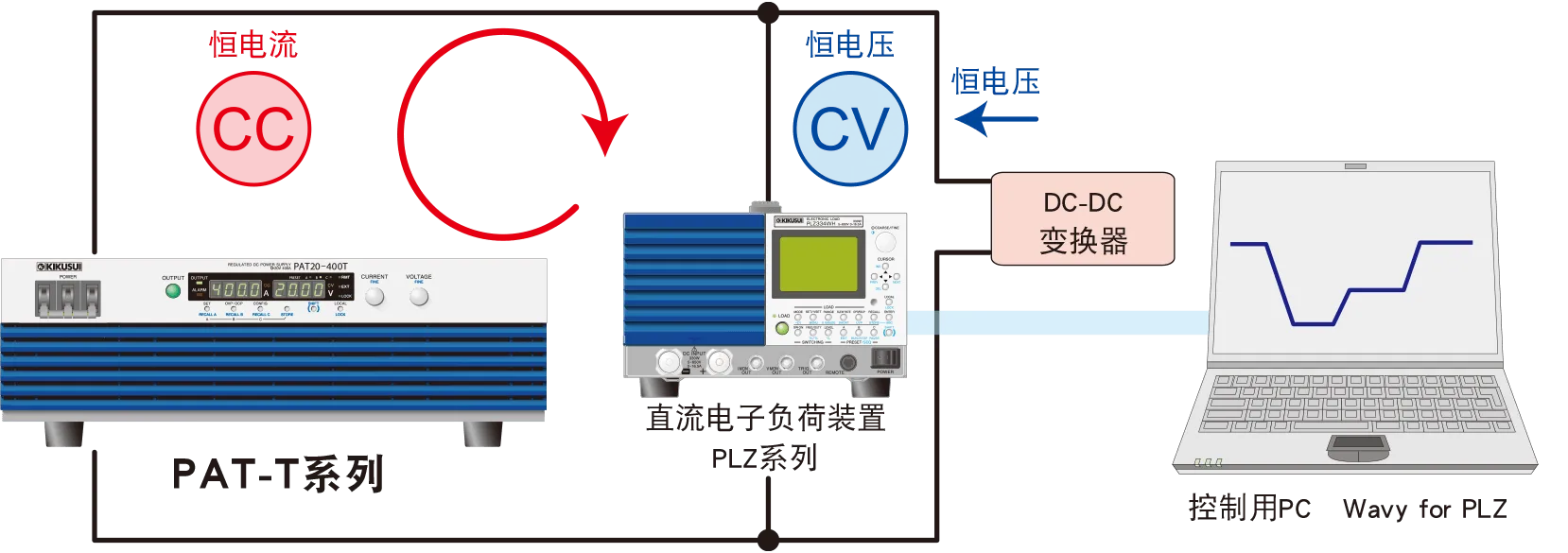

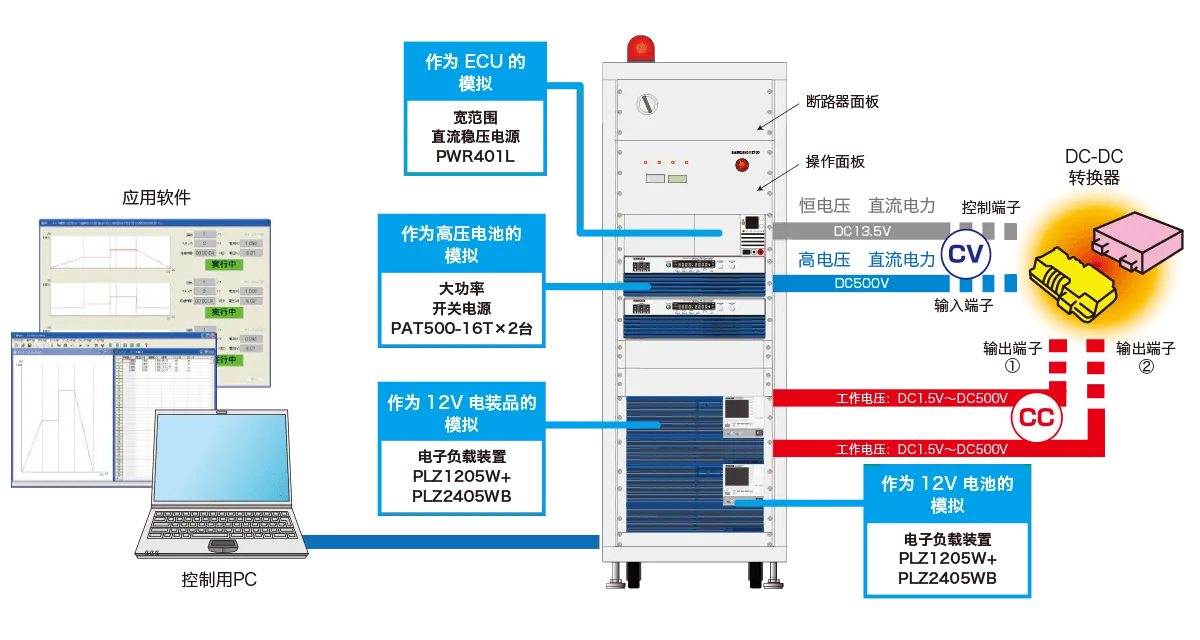

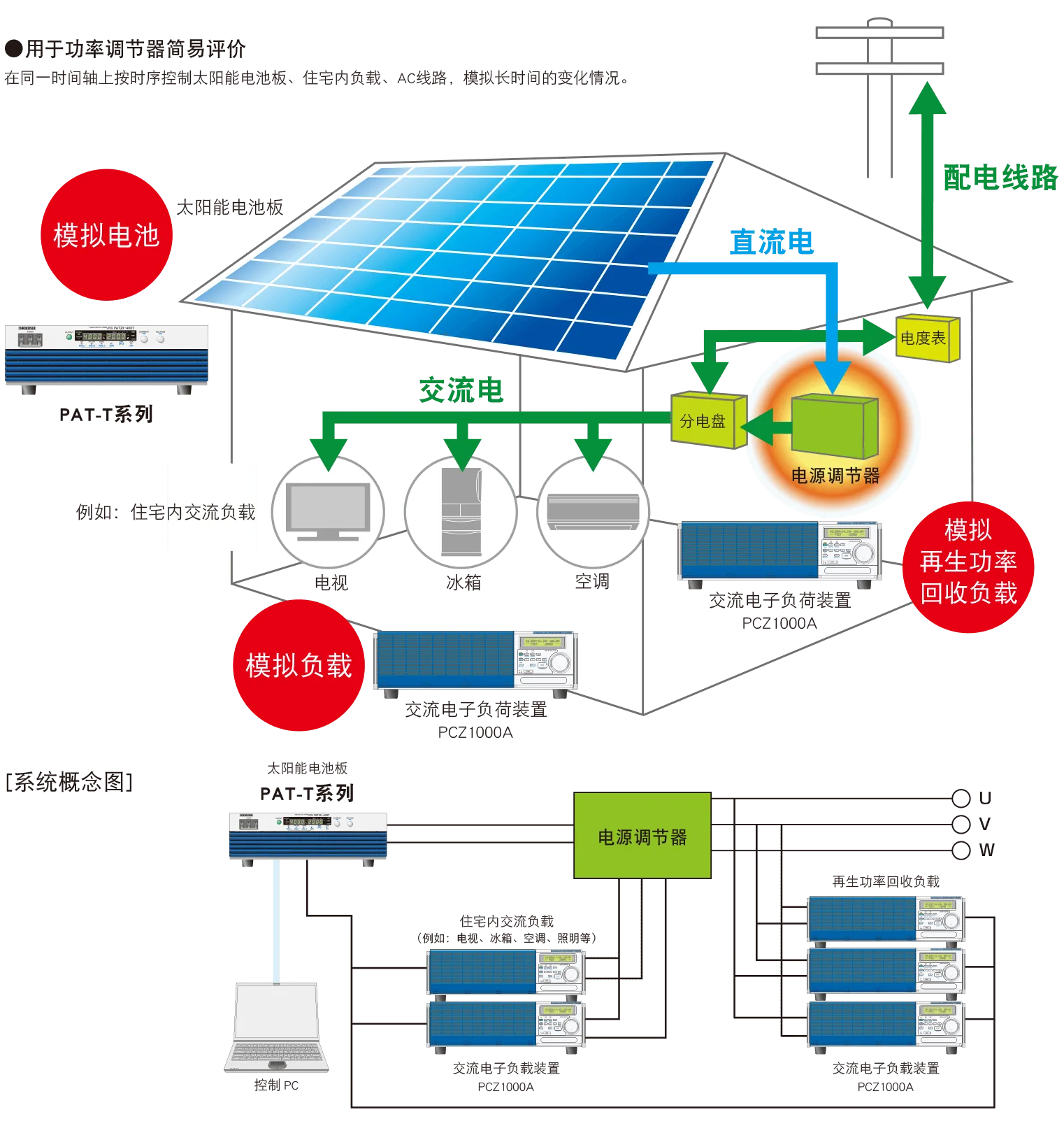

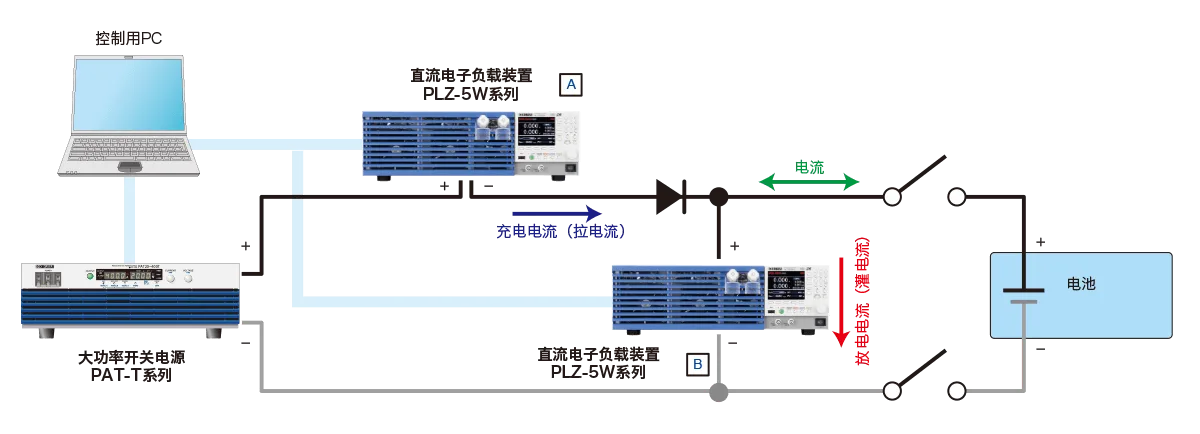

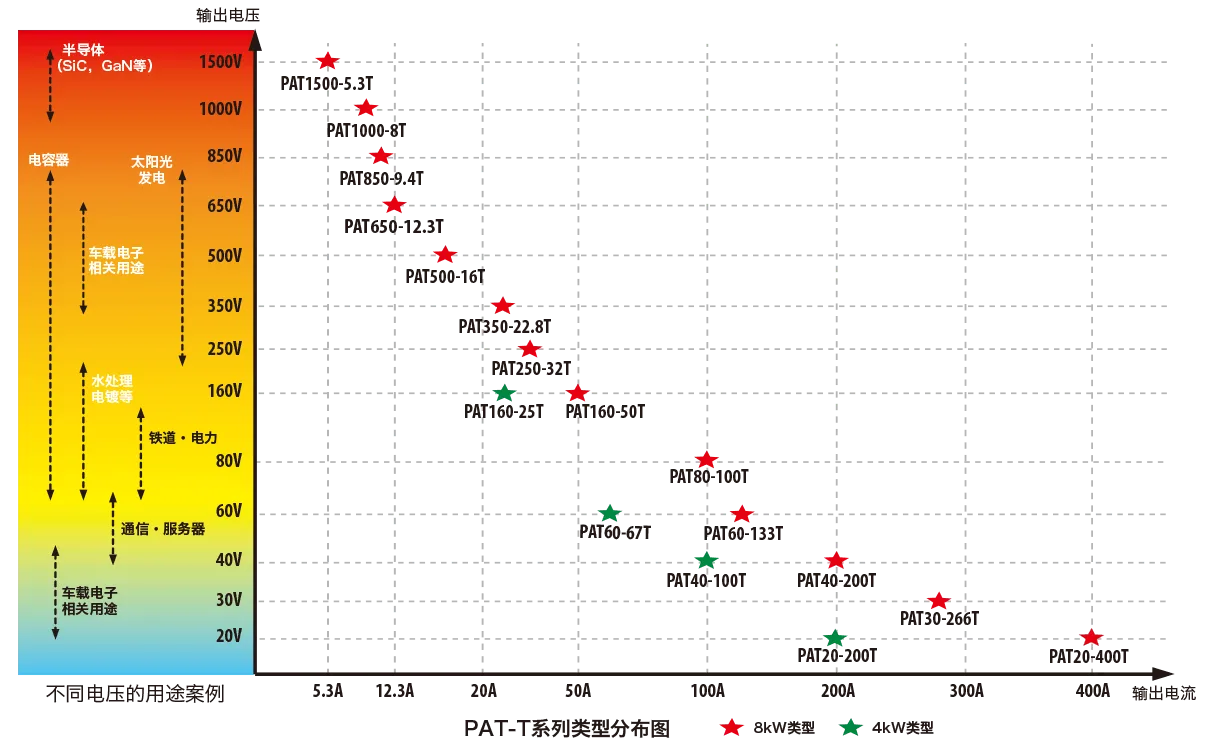

应用领域
规格
4kW

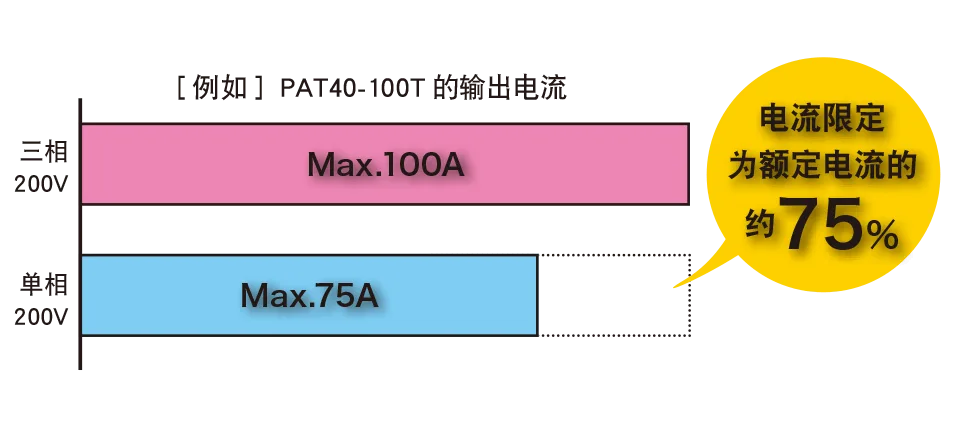

| 项目 / 类型名称 | PAT20-200T | PAT40-100T | PAT60-67T | PAT160-25T | ||
|---|---|---|---|---|---|---|
| 输入 | 公称输入额定电压 | 单相/3 相 AC200V ~ AC240V 50Hz ~ 60Hz | ||||
| 输入电压范围・输入频率范围 | 180V ~ 250V・47Hz ~ 63Hz | |||||
| 效率 | 84%(min) | 85%(min) [输入电压 AC200V,额定负载时] | ||||
| 功率因数 | 0.95(typ)[输入电压 AC200V,额定负载时] | |||||
| 输入电流 | 单相 22A(max)[3kW 负载时]/ 3 相 17A(max)[额定负载时] | |||||
| 突入电流 | 50A peak(max) | |||||
| 输入功率 | 单相 4kVA(max)[3kW 负载时]/3 相 5kVA(max)[额定负载时] | |||||
| 输出 | 额定 | 额定输出功率 | 4kW[3 相输入方式的时候]/3kW[单相输入方式的时候] | |||
| 额定输出电压 | 20.00 V | 40.00 V | 60.00 V | 160.0 V | ||
| 额定输出电流 | 200.0 A | 100.0 A | 67.00 A | 25.00 A | ||
| 恒电压 | 设定精准度*2 | ±(0.2% of rating + 50mV) | ||||
| 设定可能 Max 电压 | 105% of rating | |||||
| 电源变动 | ±(0.05% of rating + 5mV) | |||||
| 负荷变动 | ±(0.1% of rating + 5mV) | |||||
| 过渡响应 | 5ms(负载电流 50%~ 100%的急剧变化时) | |||||
| 脉动噪音 | 100 mVp-p | 300 mVp-p | 350 mVp-p | 350 mVp-p | ||
| 测定频率带宽为 10Hz ~ 20MHz 时 | ||||||
| 10 mVrms | 30 mVrms | 30 mVrms | 30 mVrms | |||
| 测定频率带宽为 5Hz ~ 1MHz 时 | ||||||
| 上升时间 | 100ms(额定负载) / 100ms(无负载) | |||||
| 下降时间 | 100ms(额定负载)/ 2000ms(无负载) | |||||
| 温度系数 | 100ppm /°C(max)[外部模拟控制时] | |||||
| 恒电流 *1 | 设定精度*2 | ±(0.5% of rating + 50mA) | ||||
| 设定可能 Max 电流 | 105% of rating×75%(单相输入时)/105% of rating(3相输入时) | |||||
| 电源变动 | ±(0.1% of rating + 30mA) | |||||
| 负荷变动 | ±(0.2% of rating + 30mA) | |||||
| 脉动噪音 | 400 mArms | 300 mArms | 250 mArms | 200 mArms | ||
| 测定频率带宽为 5Hz ~ 1MHz 时,输出电压在额定输出电压的 10%~ 100%范围内时 | ||||||
| 温度系数 | 200ppm /°C(typ)[外部模拟控制时] | |||||
| OUTPUT ON/OFF 延迟 | OFF,0.1s ~ 10.0s(分辨率 0.1s) | |||||
| 电压显示 | Max 显示值 | 99.99 | 999.9 | |||
| 精度 | ±(0.5% of reading + 5digits)23°C ±5°C范围内 | |||||
| 电流显示 | Max 显示值 | 999.9 | 99.99 | |||
| 精度 | ±(0.5% of reading + 5digits)23°C ±5°C范围内 | |||||
| 保护功能 | 过电压保护 (OVP)/ 过电流保护 (OCP)/ 过热保护 (OHP)/ 输入缺相保护 (PHASE)/ 风扇异常保护 (FAN)/ 感测误连接保护 (SENSE)/ 分压电路的过热保护 (BOHP)/ 关闭 (SD) | |||||
| 外部模拟控制 | OUTPUT ON/OFF 控制以外 | OUTPUT ON/OFF、SHUTDOWN | ||||
| 恒电流 外部电压控制 | 0V ~ 10V 时,控制额定输出电压的 0% ~ 100% | |||||
| 恒电流 外部电阻控制 | 0Ω ~ 10kΩ 时,控制额定输出电压的 0% ~ 100% 或者 100%~ 0% | |||||
| 恒电流 外部电压控制 | 0V ~ 10V 时,控制额定输出电流的 0% ~ 100% | |||||
| 恒电流 外部电阻控制 | 0Ω ~ 10kΩ 时,控制额定输出电流的 0% ~ 100% 或者 100%~ 0% | |||||
| 监控器输出 | 输出电压监控器 | 额定电压输出时 10.00V±0.25V | ||||
| 0V 输出时 0.00V±0.25V | ||||||
| 输出电流监控器 | 额定电流输出时 10.00V±0.25V | |||||
| 0A 输出时 0.00V±0.25V | ||||||
| 状态输出 | OUT ON、CV、CC、ALARM、POWER ON、POWER OFF、绝缘集电极开路 | |||||
| 远程控制 | 标准装备 RS232C Max 38400bps SCPI 指令 | |||||
| 工作温度,湿度范围 | 0°C~ 50°C,20%~ 85% rh | |||||
| 保存温度,湿度范围 | -25°C~ 70°C,90% rh 以下(无凝水) | |||||
| 外形尺寸(Max) | 430(440)W×129.2(155)H×550(620)D mm | |||||
| 重量 | 约20 kg | 约19 kg | 18 kg | |||
*1 在额定电流下工作时(将额定输出电流的输出电压设定为额定输出电压或更高。) 额定负载 :接通额定输出电流时,额定负载为产生电压降的电阻负载。该电阻负载为额定输出电流的 Max 输出电压的 95% ~ 100%。 该产品的输出电压(包括负载电缆中的电压降)切勿超过额定输出电流的 Max 输出电压。 无负载 :接通额定输出电流时,无负载为产生电压降的电阻负载。该电阻负载为额定输出电流的 Max 输出电压的 10% 或 1V,以偏高者为准。
8kW
| 项目 / 类型名称 | PAT20-400T | PAT30-266T | PAT40-200T | PAT60-133T | PAT80-100T | PAT160-50T | PAT250-32T | PAT350-22.8T | PAT500-16T | PAT650-12.3T | PAT850-9.4T | PAT1000-8T | PAT1500-5.3T | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 输入 | 公称输入额定电压 | 3 相 AC200V ~ AC240V 50Hz ~ 60Hz | |||||||||||||
| 输入电压范围・输入频率范围 | 180V ~ 250V・47Hz ~ 63Hz | ||||||||||||||
| 效率 | 85%(min) [输入电压 AC200V,额定负载时] | ||||||||||||||
| 功率因数 | 0.95(typ)[输入电压 AC200V,额定负载时] | ||||||||||||||
| 输入电流 | 32A(max)[额定负载时] | ||||||||||||||
| 突入电流 | 100A peak(max) | ||||||||||||||
| 输入功率 | 10kVA(max) | ||||||||||||||
| 输出 | 额定 | 额定输出功率 | 8 kW | ||||||||||||
| 额定输出电压 | 20.00 V | 30.00 V | 40.00 V | 60.00 V | 80.00 V | 160.0 V | 250.0V | 350.0 V | 500.0 V | 650.0 V | 850.0 V | 1000.0 V | 1500.0 V | ||
| 额定输出电流 | 400.0 A | 266.0 A | 200.0 A | 133.0 A | 100.0 A | 50.0 A | 32.0A | 22.8 A | 16.0 A | 12.3 A | 9.4 A | 8 A | 5.3 A | ||
| 恒电压 | 设定精准度*2 | ±(0.2% of rating + 50mV) | |||||||||||||
| 设定可能 Max 电压 | 105% of rating | ||||||||||||||
| 电源变动 | ±(0.05% of rating + 5mV) | ||||||||||||||
| 负荷变动 | ±(0.1% of rating + 5mV) | ||||||||||||||
| 过渡响应 | 5ms(负载电流 50%~ 100%的急剧变化时,在输出端取检测点时) | ||||||||||||||
| 脉动噪音 | 100 mVp-p | 300 mVp-p | 300 mVp-p | 350 mVp-p | 350 mVp-p | 350 mVp-p | 450 mVp-p | 450 mVp-p | 600 mVp-p | 600 mVp-p | 600 mVp-p | 800 mVp-p | 1200 mVp-p | ||
| 测定频率带宽为 10Hz ~ 20MHz 时 | |||||||||||||||
| 10 mVrms | 20 mVrms | 30 mVrms | 30 mVrms | 30 mVrms | 30 mVrms | 50 mVrms | 50 mVrms | 100 mVrms | 100 mVrms | 100 mVrms | 150 mVrms | 200 mVrms | |||
| 测定频率带宽为 5Hz ~ 1MHz 时 | |||||||||||||||
| 上升时间 | 100ms(额定负载) / 100ms(无负载) | ||||||||||||||
| 下降时间 | 100ms(额定负载)/ 2000ms(无负载) | 200ms(额定负载)/ 4000ms(无负载) | 200ms(额定负载)/ 5000ms(无负载) | 200ms(额定负载)/ 6000ms(无负载) | |||||||||||
| 温度系数 | 100ppm /°C(max)[外部模拟控制时] | ||||||||||||||
| 恒电流 ※1 | 设定精准度*2 | ±(0.5% of rating + 50mA) | |||||||||||||
| 设定可能 Max 电流 | 105% of rating | ||||||||||||||
| 电源变动 | ±(0.1% of rating + 30mA) | ||||||||||||||
| 负荷变动 | ±(0.2% of rating + 30mA) | ||||||||||||||
| 脉动噪音 | 500 mArms | 400 mArms | 400 mArms | 350 mArms | 300 mArms | 200 mArms | 200 mArms | 200 mArms | 200 mArms | 150 mArms | 120 mArms | ||||
| 测定频率带宽为 5Hz ~ 1MHz 时,输出电压在额定输出电压的 10%~ 100%范围内时 | |||||||||||||||
| 温度系数 | 200ppm /°C(typ)[外部模拟控制时] | ||||||||||||||
| OUTPUT ON/OFF 延迟 | OFF,0.1s ~ 10.0s(分辨率 0.1s) | ||||||||||||||
| 电压显示 | Max 显示值 | 99.99 | 999.9 | 9999 | |||||||||||
| 精度 | ±(0.2% of reading + 5digits)23°C ±5°C范围内 | ||||||||||||||
| 电流显示 | Max 显示值 | 999.9 | 99.99 | ||||||||||||
| 精度 | ±(0.5% of reading + 5digits)23°C ±5°C范围内 | ||||||||||||||
| 保护功能 | 过电压保护 (OVP)/ 过电流保护 (OCP)/ 过热保护 (OHP)/ 输入缺相保护 (PHASE)/ 风扇异常保护 (FAN)/ 感测误连接保护 (SENSE)/ 分压电路的过热保护 (BOHP)/ 关闭 (SD) | ||||||||||||||
| 外部模拟控制 | OUTPUT ON/OFF 控制以外 | OUTPUT ON/OFF、SHUTDOWN | |||||||||||||
| 恒电流 外部电压控制 | 0V ~ 10V 时,控制额定输出电压的 0% ~ 100% | ||||||||||||||
| 恒电流 外部电阻控制 | 0Ω ~ 10kΩ 时,控制额定输出电压的 0% ~ 100% 或者 100%~ 0% | ||||||||||||||
| 恒电流 外部电压控制 | 0V ~ 10V 时,控制额定输出电流的 0% ~ 100% | ||||||||||||||
| 恒电流 外部电阻控制 | 0Ω ~ 10kΩ 时,控制额定输出电流的 0% ~ 100% 或者 100%~ 0% | ||||||||||||||
| 监控器输出 | 输出电压监控器 | 额定电压输出时 10.00V±0.25V | |||||||||||||
| 0V 输出时 0.00V±0.25V | |||||||||||||||
| 输出电流监控器 | 额定电流输出时 10.00V±0.25V | ||||||||||||||
| 0A 输出时 0.00V±0.25V | |||||||||||||||
| 状态输出 | OUT ON、CV、CC、ALARM、POWER ON、POWER OFF、绝缘集电极开路 | ||||||||||||||
| 远程控制 | 标准装备 RS232C Max 38400bps SCPI 指令 | ||||||||||||||
| 工作温度,湿度范围 | 0°C~ 50°C,20%~ 85% rh | ||||||||||||||
| 保存温度,湿度范围 | -25°C~ 70°C,90% rh 以下(无凝水) | ||||||||||||||
| 外形尺寸(Max) | 430(440)W×129.2(155)H×550(620)D mm | ||||||||||||||
| 重量 | 约 26 kg | 约 27 kg | 约 25 kg | 约 24 kg | 约 23 kg | 约 22kg | 约 23 kg | ||||||||
*1 在额定电流下工作时(将额定输出电流的输出电压设定为额定输出电压或更高。) 额定负载 :接通额定输出电流时,额定负载为产生电压降的电阻负载。该电阻负载为额定输出电流的 Max 输出电压的 95% ~ 100%。 该产品的输出电压(包括负载电缆中的电压降)切勿超过额定输出电流的 Max 输出电压。 无负载 :接通额定输出电流时,无负载为产生电压降的电阻负载。该电阻负载为额定输出电流的 Max 输出电压的 10% 或 1V,以偏高者为准。
通信接口(所有型号通用)
通信接口
| RS232C | 依据 EIA232D 规格 D-SUB9- 引脚连接器 波特率 :1200、2400、4800、9600、19200、38400bps 数据长 7Bit 或者 8Bit,停止位 1Bit 或者 2Bit,无校验位,流量控制 |
|---|---|
| GPIB*1 | 依据 IEEE Std 488.1-1987 规格 SH1、AH1、T6、L4、SR1、RL1、PP0、DC1、DT1、C0、E1 |
| USB*1 | 依据 USB2.0 规格 通信速度 12 Mbps(FullSpeed) 符合USBTMC-USB488 设备等级规格 |
| LAN*1 | 适用 VXI-11 通信协议 IEEE 802.3 100Base-TX/10Base-T Ethernet IPv4, RJ-45 连接件 |
| 通用 | 信息传送协议 依据 IEEE Std 488.2-1992,SCPI Specification 1999.0 规格 |
*1 安装选购件时。只能选择 GPIB、USB、LAN 中的其中的一个。

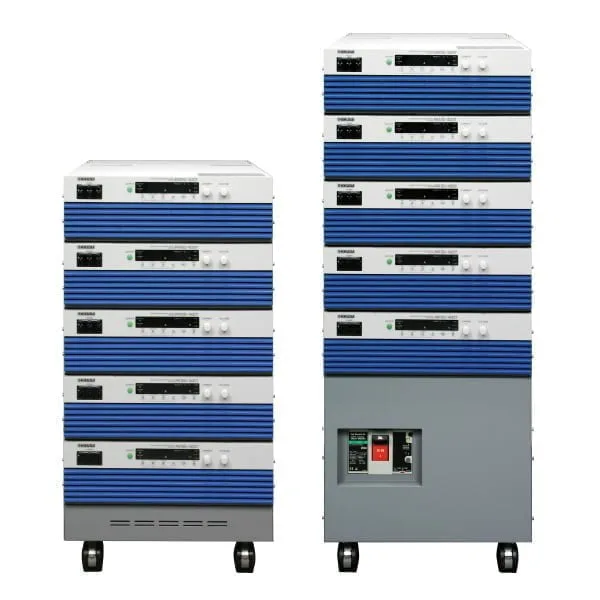

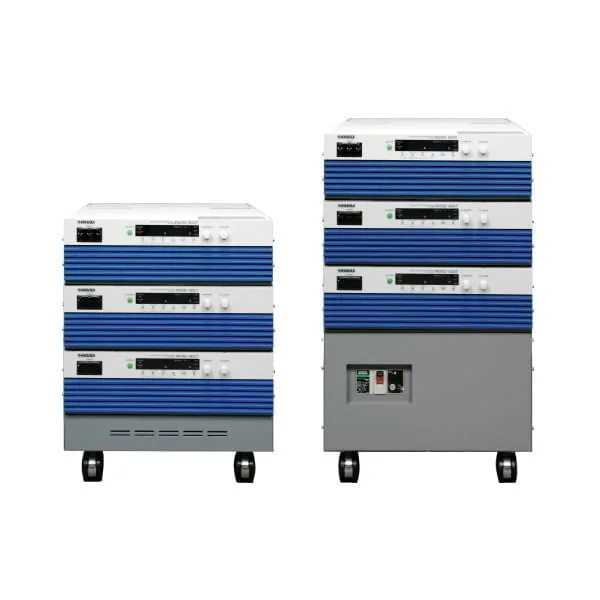

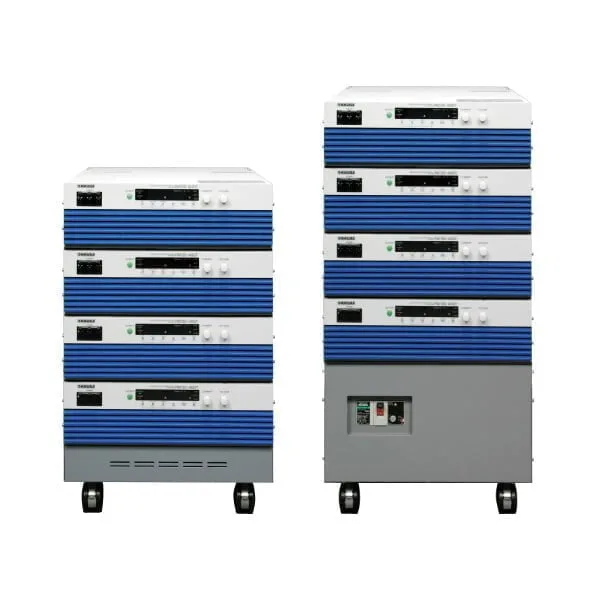

智能机架系统
smart rack 型号规格_16kW
| 规格 | 输出 | 输入 | 质量 *2 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 型号名称 *1 | CV | CC | 电压/频率 | 电流 | 冲击电流 | 电功率 | 功率因数 | 效率 | kg(约) |
| V | A | A (max.) | A (max.) | kVA (max.) | typ. | %(min.) | |||
| PAT20-800TM(X) | 0〜20 | 0〜800 | 三相 AC200V〜AC240V (AC180V〜AC250V) 50Hz〜60Hz (47Hz〜63Hz) | 62 | 200 | 20 | 0.95 | 85 | 80(90) |
| PAT40-400TM(X) | 0〜40 | 0〜400 | 62 | 200 | 20 | 80(90) | |||
| PAT60-266TM(X) | 0〜60 | 0〜266 | 62 | 200 | 20 | 80(90) | |||
| PAT160-100TM(X) | 0〜160 | 0〜100 | 62 | 200 | 20 | 80(90) | |||
*1 :带有总开关的型号在型号名称末尾附有“X”。 *2 :()内表示带有总开关型号的情形
smart rack 型号规格_24kW
| 规格 | 输出 | 输入 | 质量 *2 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 型号名称 *1 | CV | CC | 电压/频率 | 电流 | 冲击电流 | 电功率 | 功率因数 | 效率 | kg(约) |
| V | A | A (max.) | A (max.) | kVA (max.) | typ. | %(min.) | |||
| PAT20-1200TM(X) | 0〜20 | 0〜1200 | 三相 AC200V〜AC240V (AC180V〜AC250V) 50Hz〜60Hz (47Hz〜63Hz) | 96 | 300 | 30 | 0.95 | 85 | 120(130) |
| PAT40-600TM(X) | 0〜40 | 0〜600 | 96 | 300 | 30 | 120(130) | |||
| PAT60-399TM(X) | 0〜60 | 0〜399 | 96 | 300 | 30 | 120(130) | |||
| PAT160-150TM(X) | 0〜160 | 0〜150 | 96 | 300 | 30 | 120(130) | |||
*1 :带有总开关的型号在型号名称末尾附有“X”。 *2 :()内表示带有总开关型号的情形
smart rack 型号规格_32kW
| 规格 | 输出 | 输入 | 质量 *2 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 型号名称 *1 | CV | CC | 电压/频率 | 电流 | 冲击电流 | 电功率 | 功率因数 | 效率 | kg(约) |
| V | A | A (max.) | A (max.) | kVA (max.) | typ. | %(min.) | |||
| PAT20-1600TM(X) | 0〜20 | 0〜1600 | 三相 AC200V〜AC240V (AC180V〜AC250V) 50Hz〜60Hz (47Hz〜63Hz) | 128 | 400 | 40 | 0.95 | 85 | 150(160) |
| PAT40-800TM(X) | 0〜40 | 0〜800 | 128 | 400 | 40 | 150(160) | |||
| PAT60-532TM(X) | 0〜60 | 0〜532 | 128 | 400 | 40 | 150(160) | |||
| PAT160-200TM(X) | 0〜160 | 0〜200 | 128 | 400 | 40 | 150(160) | |||
*1 :带有总开关的型号在型号名称末尾附有“X”。 *2 :()内表示带有总开关型号的情形
smart rack 型号规格_40kW
| 规格 | 输出 | 输入 | 质量 *2 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 型号名称 *1 | CV | CC | 电压/频率 | 电流 | 冲击电流 | 电功率 | 功率因数 | 效率 | kg(约) |
| V | A | A (max.) | A (max.) | kVA (max.) | typ. | %(min.) | |||
| PAT20-2000TM(X) | 0〜20 | 0〜2000 | 三相 AC200V〜AC240V (AC180V〜AC250V) 50Hz〜60Hz (47Hz〜63Hz) | 160 | 500 | 50 | 0.95 | 85 | 180(200) |
| PAT40-1000TM(X) | 0〜40 | 0〜1000 | 160 | 500 | 50 | 180(200) | |||
| PAT60-655TM(X) | 0〜60 | 0〜665 | 160 | 500 | 50 | 180(200) | |||
| PAT160-250TM(X) | 0〜160 | 0〜250 | 160 | 500 | 50 | 180(200) | |||
*1 :带有总开关的型号在型号名称末尾附有“X”。 *2 :()内表示带有总开关型号的情形
产品系列
灵活的机架系统
选购件
通信接口(工厂选项)

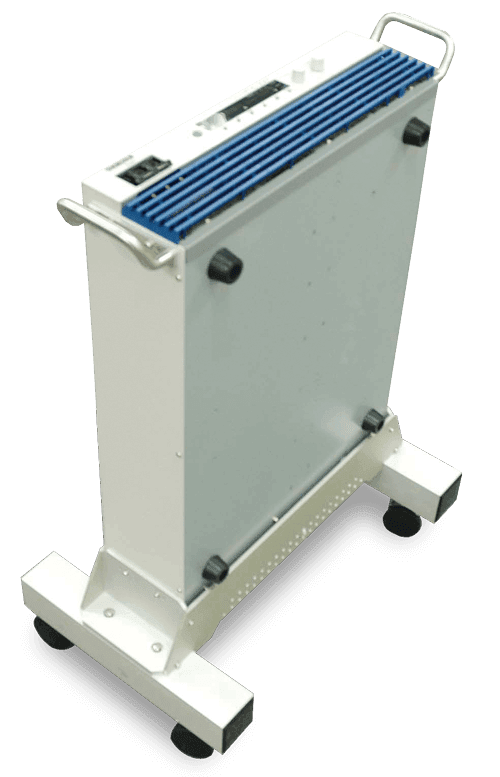

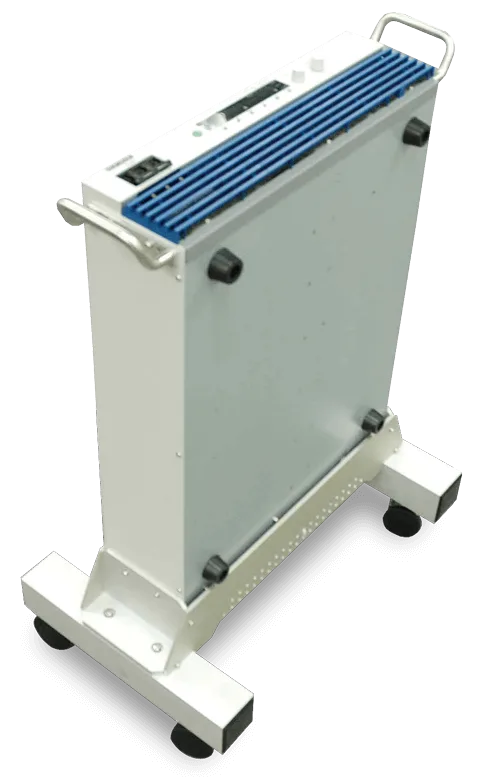

垂直支架
