TOS7200
Dimensions / Weight
 WHD
Dimensions215 mm
(8.46 inch)		66 mm
(2.6 inch)		230 mm
(9.06 inch)
Weight : Approx.2 kg(4.41 lbs)

绝缘电阻测试仪

TOS7200

TOS7200

$880,00 （税込：$968,00）

  • 输出电压范围 ：－25V～－1000Vdc（符合JIS C 1302-2002的输出特性）
  • 电阻测量范围 ：0.01MΩ～ 5000MΩ
  • 配备放电功能
  • 配备窗口比较器
  • 保持功能（在PASS期间保持试验结束时的测定电 阻值）
  • 配备计时器功能
  • 后输出端子
  • 测量值监控端子
  • 配备面板存储器（10组记录）
  • 配 备SIGNAL I/O、遥控端子
  • 标配RS232C接口

Login to myKIKUSUI / What is myKIKUSUI?
采购考虑/报价要求
カート機能が動くまでの
Save to myKIKUSUI
SKU： TOS7200

产品细节

TOS7200是用途广泛的绝缘电阻测试仪，从各种电气/电子部件到电气/电子设备均可适 用。输出电压可在－25V～－1000Vdc范围内以1V分辨率任意设定（符合JIS C 1302-2002 的输出特性）。

而且配备了窗口比较器、计时器功能，能够根据各种安全标准，高效进行 绝缘电阻试验。还标配能够从外部调用的面板存储器、SIGNAL I/O连接器、RS232C接口。

Open in a new windowZOOM
测试电压电阻测量范围
25V0.03MΩ〜250MΩ
50V0.05MΩ〜500MΩ
100V0.10MΩ〜1000MΩ
125V0.13MΩ〜1250MΩ
250V0.25MΩ〜2500MΩ
500V0.50MΩ〜5000MΩ
1000V1.00MΩ〜5000MΩ

规格

基本性能
Open in a new windowZOOM

输出部

输出电压范围 ー25V〜ー1000Vdc
分辨率1V
设定精度±（1.5％ of setting ＋ 2Ｖ）
Max额定负载1W（−1000Vdc／1mA）
Max 额定电流1mA
输出端子输出形式浮地式
对接地电压±1000Vdc
脉动1 kV 空载2 Vp-p 以下
Max额定负载10 Vp-p 以下
短路电流12 mA 以下
上升时间50 ms以下（10 % 〜90 %，无负载）
放电功能试验结束时强制放电（放电电阻25 kΩ）

电压表

测量范围0V〜−1200V
分辨率1V
精度±（1％ of reading ＋ 1V）

电阻表

测量范围0.01 MΩ〜5000 MΩ（超过100nA以上时在Max额定电流1mA以下的范围内）
显示R ＜ 10.0 MΩ：□.□□MΩ
10.0MΩ≦ R ＜ 100.0MΩ：□□.□MΩ
100.0MΩ ≦ R ＜ 1000MΩ：□□□MΩ
1000MΩ ≦ R ≦ 5000MΩ：□□□□MΩ
R=测量绝缘电阻值
精度100nA ＜ i ≦ 200nA：±（10％ of reading）
200nA ＜ i ≦ 1μA：±（5％ of reading）
1μA ＜ i ≦1mA：±（2％ of reading）
［湿度20％rh〜70％rh（不得凝水）、不得有测试引线晃动等外部干扰］
i=测量电流／电阻测量值
测量量程 可选择电流测量量程为 AUTO或 FIX
AUTO根据测量电阻值的大小，可随时自动更改电流测量量程
FIX根据输出电压设定值和LOWER设定值，可固定电流测量量程（在UPPER OFF时）
保持功能在 PASS 期间保持试验结束时的测量电阻值

判定功能

判断方法/判断动作
判定判定方法显示蜂鸣器SIGNAL I/O
UPPER FAIL检查出超过上限基准值的电阻时切断输出，判定为UPPER FAILFAIL LED点亮
UPPER LED点亮		ON输出U FAIL信号
LOWER FAIL检测到低于下限基准值的电阻值时切断输出，判定为LOWER FAIL，但是从试验开始后的判定等待时间内（WAIT TIME）不进 行判定FAIL LED点亮
LOWER LED点亮		ON输出L FAIL信号
PASS经过了设定时间，如果没有异常，切断输出，判定为PASSPASS LED点亮ON输出PASS信号
  • PASS信号大约输出200ms，但是在PASS HOLD设定为“HOLD”时连续输出，直到有STOP信号输入为止
  • UPPER FAIL、LOWER FAIL信号连续输出，直到有STOP信号输入为止
  • FAIL或者PASS的蜂鸣器音量可调，但是由于采用共用设定，不能单独调整
上限基准值 (UPPER)设定范围0.01 MΩ〜5000 MΩ（但是要在低于Max额定电流的范围内）
下限基准值 (LOWER)设定范围0.01 MΩ〜5000 MΩ（但是要在低于Max额定电流的范围内）
判定精度
UPPER／LOWER公用
i =试验电压/（UPPER, LOWER）100nA ≦ ｉ ≦ 200 nA200 nA ＜ ｉ ≦ 1μＡ1μＡ ＜ ｉ ≦ 1mＡ
UPPER, LOWER0.01 ≦ R ＜ 10.0ＭΩ−−±（2％ of setting ＋ 3digit）
10.0 ≦ R ＜ 50.0ＭΩ−±（5％ of setting ＋ 5digit）±（2％ of setting ＋ 3digit）
50.0 ≦ R ＜ 100ＭΩ−±（5％ of setting ＋ 5digit）±（2％ of setting ＋ 3digit）
100 MΩ ≦ R ＜ 200MΩ±（10％ of setting ＋ 5digit）±（5％ of setting ＋ 5digit）±（2％ of setting ＋ 3digit）
200 MΩ ≦ R ＜ 500MΩ±（10％ of setting ＋ 5digit）±（5％ of setting ＋ 5digit）±（2％ of setting ＋ 3digit）
500 MΩ ≦ R ＜ 1000MΩ±（10％ of setting ＋ 5digit）±（5％ of setting ＋ 5digit）±（2％ of setting ＋ 3digit）
1000MΩ ≦ R ＜ 2000MΩ±（10％ of setting ＋ 50digit）±（5％ of setting ＋ 50digit）−
2000MΩ ≦ R ＜ 5000MΩ±（10％ of setting ＋ 100digit）±（5％ of setting ＋ 50digit）−
［湿度20％rh〜70％rh（不得凝水）、不得有测试引线晃动等外部干扰］
判定等待时间结束后，需要0.5s以上的试验时间才能判定LOWER。此外，低于200nA的LOWER判定需要1.0s以上的判定等待时间。

时间

试验时间设定范围（TEST TIME）0.5 s〜999 s（有TIMER OFF功能）
判定等待时间设定范围（WAIT TIME）0.3 s〜10 s（TEST TIME ＞ WAIT TIME）
精度±（100ppm ＋ 20ms）
接口和其他功能
Open in a new windowZOOM

REMOTE

前面板 6 引脚 Mini DIN 连接器 连接属于选购件的遥控器 RC01-TOS 或者 RC02-TOS，遥控开始／停止（但是，需要变换适配器）

SIGNAL I/O 后面板 D SUB25P 连接器

No.信号名I／O内容
1PM0ILSB※SIGNAL I/O 连接器引脚排列图
2PM1I*1
3PM2I*1
4PM3IMSB※
5N.C
6N.C
7N.C
8N.C
9STBI面板存储器的选通信号输入端子
10N.C
11N.C
12N.C
13COM 电路公共端（底盘电位）
14H.V ONO在试验中以及输出端子间有电压残留期间为 ON
15TESTO试验中为 ON
16PASSO判定为 PASS 时，接通约 0.2 秒钟为 ON。PASS HOLD 时连续为 ON
17U FAILO检测出高过上限基准值的电流，判定为 FAIL 时连续接通为 ON
18L FAILO检测出低于下限基准值的电流，判定为 FAIL 时连续接通为 ON
19READYO待机状态中为 ON
20N.C
21STARTI开始信号输入端子
22STOPI停止信号输入端子
23ENABLEI远程控制可能信号输入端子
24N.C
25COM 电路公共端（底盘电位）
输入规格高电平输入电压11V 〜 15V输入信号全部为低电平有效控制。输入端子凭借 电阻提升＋ 12 V。 输入端子的开路等价于输入高电平。
低电平输入电压0V 〜 4V
低电平输入电流Max -5 mA
输入时间宽度Min 5 ms
输出规格输出方式开集极输出（DC4.5 V 〜 30 V）
输出耐电压30 Vdc
输出饱和电压约 0.7 V（25℃）
Max 输出电流400mA（TOTAL）

※ 1digit BCD 低电平有效输入，面板存储器的选择信号输入端子

ANALOG OUT

将符合测量电阻值的电压对数压缩后输出

＋Vo＝log（1＋Rx／1MΩ）
Rx ：测量电阻值 Rx ：（1 MΩ ：0.30 V，10 MΩ ：1.04 V，100 MΩ ：2.00 V， 1000 MΩ ：3.00 V，10000 MΩ 以上 : 4.00 V) 输出阻抗 1kΩ
输出阻抗 1kΩ
COM模拟输出电路共用端
精度±（2% of full scale)

RS232C

后面板 D SUB9P 连接器（遵照 EIA-232-D）
除了 POWER 开关，KEYLOC 以外，其它所有功能都能够远程控制

波特率9600/19200/38400 bps（数据：8bit，奇偶检验：无，停止位：2bit 固定）

显示

7 段 LED，电压／绝缘电阻值显示 4 位数，时间显示 3 位数

内存功能

Max 能够存储 10 种试验条件

备用电池的寿命

3 年以上（25℃时）

TEST MODE

MOMENTARY只有在按下START开关期间才能进行试验
FAIL MODE依据遥控器的停止信号使FAIL解除无效
DOUBLE ACTION只有在按下STOP开关并离开后的大约0.5秒以内按下 START开关，才能开始试验
PASS HOLD能够保持 PASS 判定的时间为 0.2s，或者设定为 HOLD

KEYLOCK

转为除 START ／ STOP 键以外的键不可操作状态

一般规格
Open in a new windowZOOM

环境

设置场所屋内 海拔高度低于 2000m
规格保证范围温度 ：5 ℃〜 35 ℃
湿度 ：20％ rh 〜 80％ rh（但不得凝水）
动作范围温度 ：0 ℃〜 40 ℃
湿度 ：20％ rh 〜 80％ rh（但不得凝水）
保存范围温度 ：－ 20 ℃〜 70 ℃
湿度 ：90％ rh 以下（但不得凝水）

电源

公称电压范围（许可电压范围）100 Vac 〜 240 Vac（85 Vac 〜 250 Vac）
耗电量 额定负载时Max 30VA
许可频率范围47 Hz 〜 63 Hz
绝缘电阻30 MΩ 以上（500 Vdc）［AC LINE －底盘之间］ [AC LINE to chassis]
耐电压1390 Vac2 秒钟，10 mA 以下［AC LINE －底盘之间］ [AC LINE to chassis]
接地连续性25 Aac/0.1 Ω 以下

安全性 ※1

符合以下指令以及标准的要求事项
EN 61010-1（Class I ※2、污染度 ※3）

※1 不适用于特殊订购产品或经过改造的产品。 ※2 本产品属于 Class I 级设备。请必须将本产品的保护导体端子接地。如果接地不正确，不能保证安全性。 ※3 污染是指，附着有可能引起绝缘耐力或者表面电阻率的低下的异物（固体、液体或者气体）的状态。 污染度 2 是指，只存在非导电性的污染，时有因结露引起的一时导电性的状态。

外形尺寸 / 质量

215 [8 .46 inch](215) W × 66[2 .60 inch] (85[3 .35 inch] ＊) H × 230[9 .06 inch] (260) [10 .24 inch]D mm / 约 2kg ＊使用支撑架时 ：120

附属品

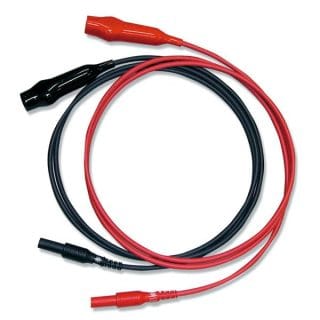

电源线 ：1，高压测试引线 TL08-TOS（1.5m）：1，设置指南 ：1，快速参考 ：和文 1, 英文 1， 安全手册 ：1，CD-ROM ：1
