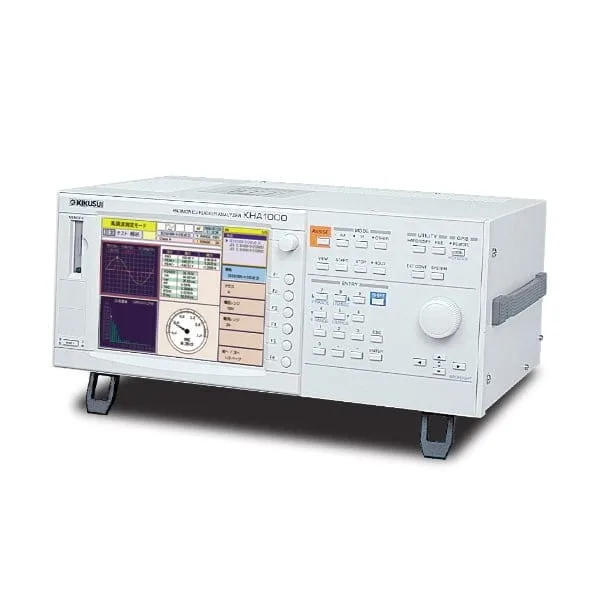

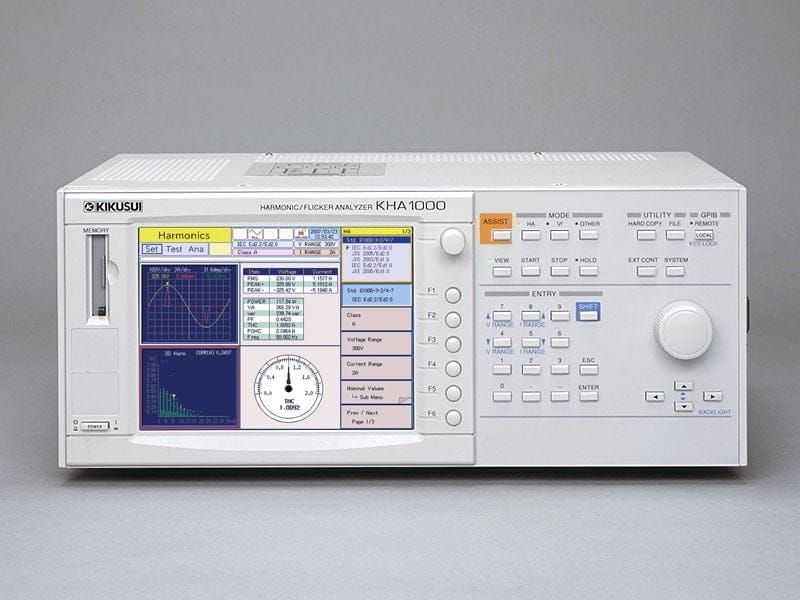

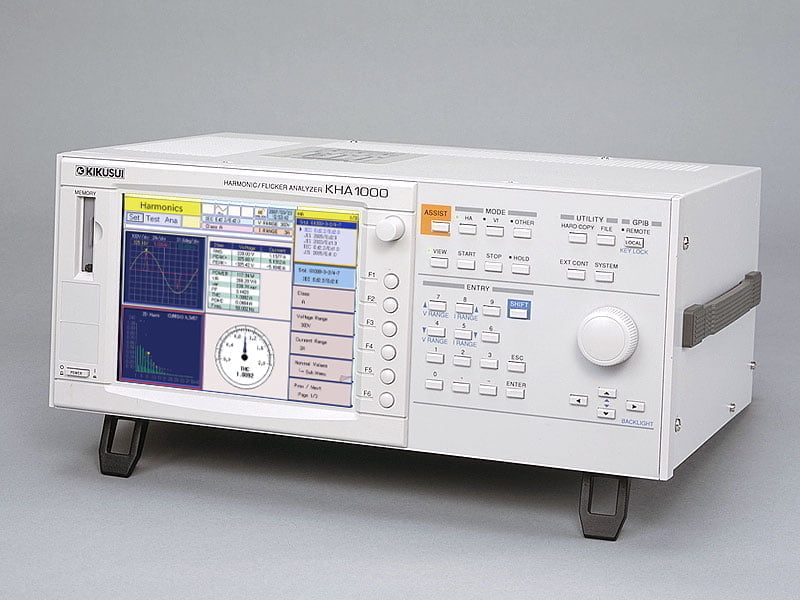

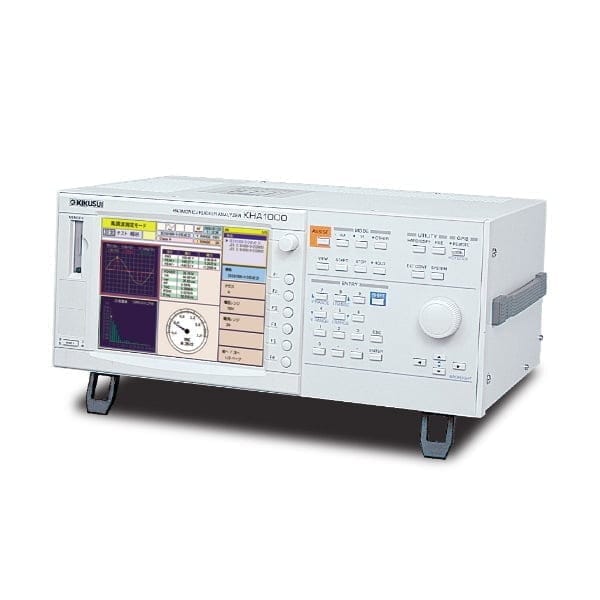

KHA1000
1,350,000円 （税込：1,485,000円）
- 被测试的设备对应于单相
- 支持的高次谐波标准为IEC 61000-3-2 Ed5.0(2018)，闪变标准为IEC 61000-3-3 Ed3.1(2017)
- 画面轻松切换日语/英语显示
- 符合所有测量技术标准，测量分数次高次谐波的选择包括 ：有/ 无/有（2次以上）
- 无需电脑即可进行符合性判定
- 被测设备状态一目了然的实时测量
- 指导标准和用语的辅助功能
- 测试报告支持PDF/文本
产品概览
符合IEC、JIS标准的高次谐波/闪变测试仪
KHA 系列为支持IEC/EN，JIS 标准的“高次谐波／闪变分析仪”。 KHA1000 型用于单相2 线设备，KHA3000 型用于16A 以上的单相／三相设备（Max 40A ／相※）。全部均可支持现行／新两种测量技术标准，只需1 台分析仪，既可实 现包含次数间高次谐波的新标准的测量，也可实现传统的只有整数倍高次谐波的测量， 两种测量方法可随意切换。使用感觉如同示波器或FTT 分析器，能进行实时显示，还 具有实时标准判定功能。单独使用本机无需电脑即可完成从标准判定到生成测试报告 的一系列任务。
此外，只要将交流电源（PCR-LE/LE2 系列）和在线阻抗网络（LIN 系列）与应用软 件组合在一起，即可轻松构建符合标准的测试系统。
※40A/ 相以上的测试，需要使用市售的钳式探头（电压输出型）并把本产品的固件升级到Ver.2.00 以上。已有通过了动作确认的钳式传感器，欲知详情请与我们联系。
适用的标准
可进行以下标准的符合性测试。
| 分类 | 限度值标准编号、版本 | 测量技术标准编号、版本 | |
|---|---|---|---|
| 高次谐波电流 |
| 16A 以下 |
|
| 20A 以下 | ||
| 16A 以上 75A 以下 | ||
| 闪变、 电源变动 排放 |
| 16A 以下 |
|
| 16A 以上 75A 以下 | ||
*1 测量窗口宽度为0.2 秒。它在50Hz 的基本频率下是10 个周期，在60Hz 的基本频率下是12 个周期。以5Hz 的间隔测量次数间高次谐波。 高次谐波组由测量的高次谐波和次数间高次谐波确定。高次谐波组值是测量结果。 *2 ：测量窗口宽度为基本频率的16 个周期。它在50Hz 的基本频率下是0.32 秒，在60Hz 的基本频率下是0.266 秒。次数间高次谐波没有测量。 只测量高次谐波。高次谐波值是测量结果。

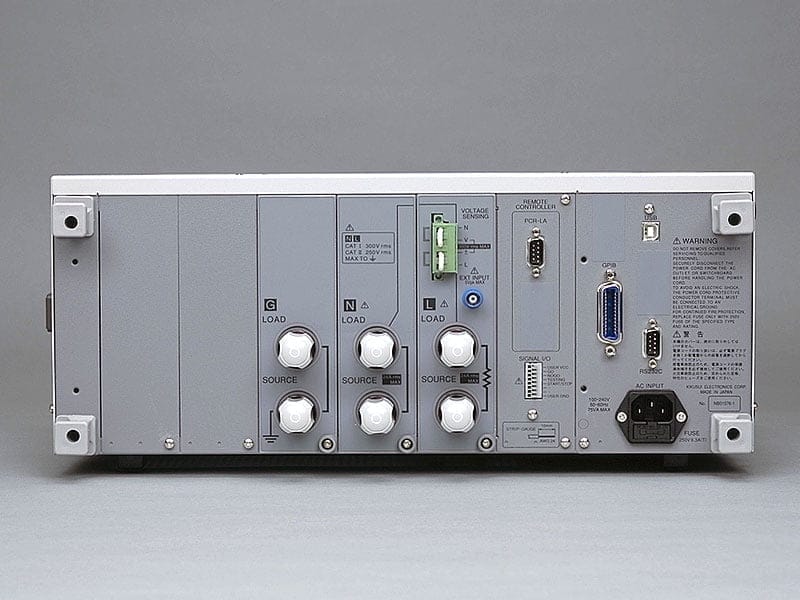

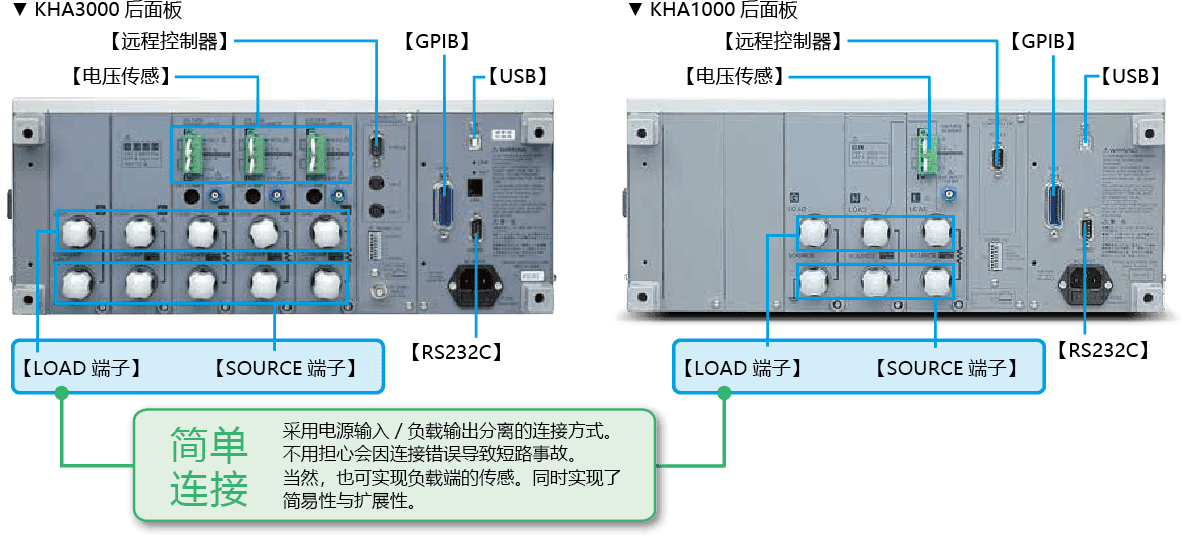

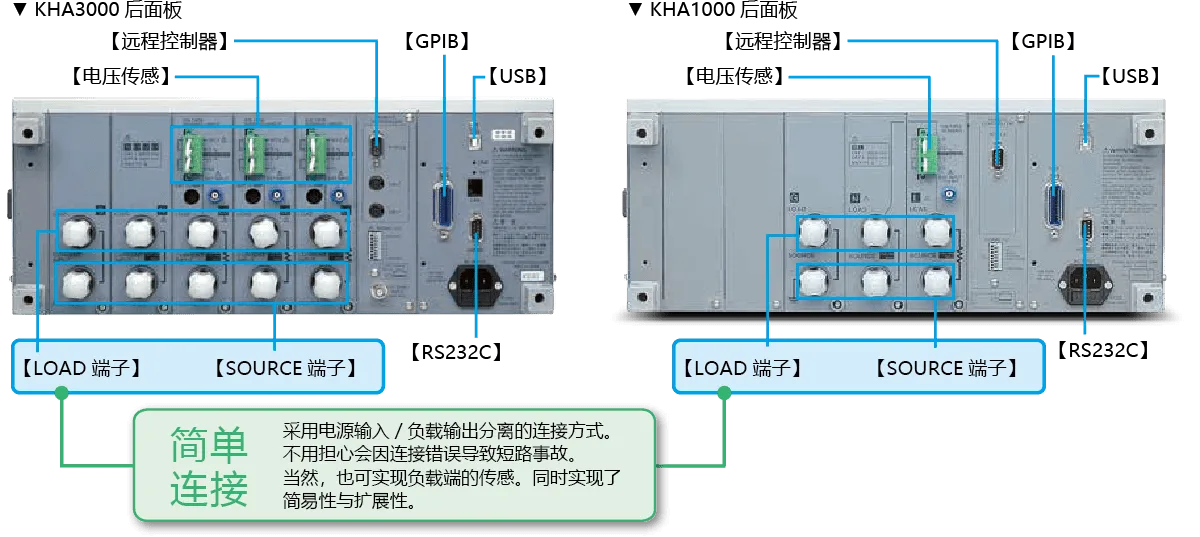

使用简便的端子与接口
特点

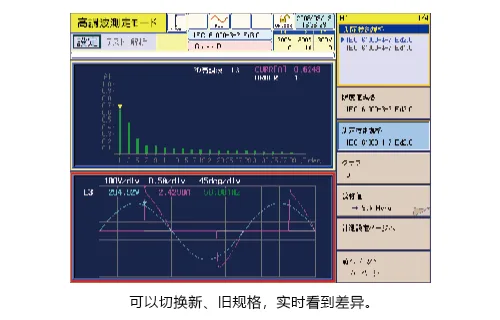

支持高次谐波分析仪要求标准 （IEC61000-4-7）的新、旧标准
选择标准时，由于限度值标准与分析仪技术要求标准是分开的，可以 自由组合替换（KHA1000 只能使用预先制定的组合）。
无需电脑即可进行符合性判定

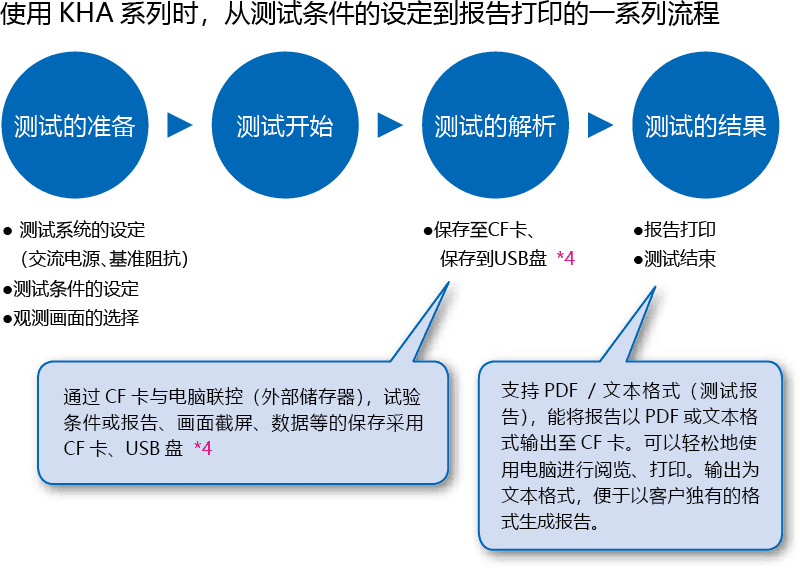

单独使用本机，无需电脑即可完成从测试条件的设定到标准判定、再到生成测试报告的一系列流程。在测试条件的设定画面上可以填写注释。测试合格与否及频谱也实时显示在画面上，还可以利用本机对我司的交流电源PCR-LE/LE2 系列进行控制，因此可以组成以KHA 操作版面为主控制台的操作便利的测试系统。

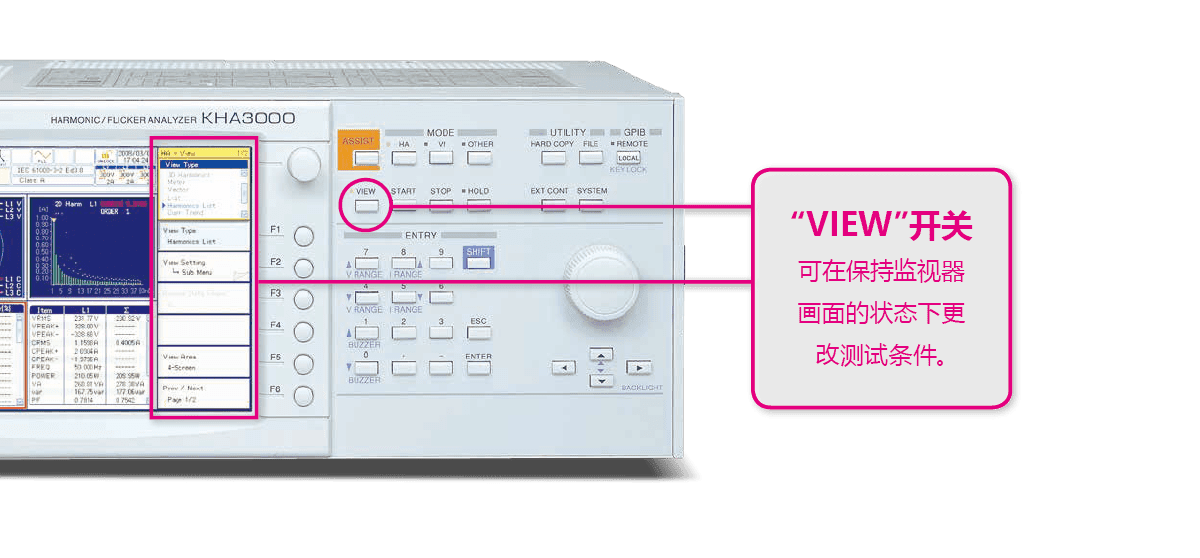

通过实时显示与测量， 可即时了解被测设备的状态

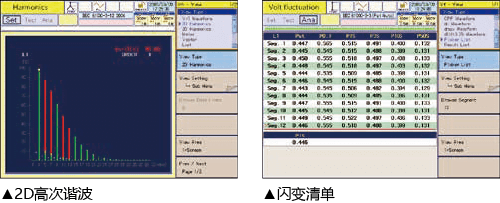

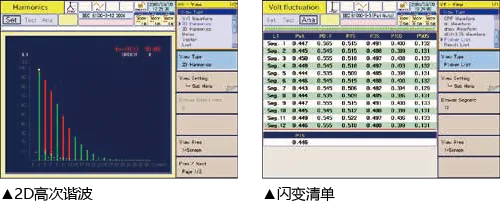

显示功能一览 ※ 画面为KHA3000 的示例。
| 高次谐波电流测试 | 闪变、电压变动测试 | |
|---|---|---|
| 图表显示 |
|
|
| 清单显示 |
|
|
支持测试的“重复性”确认
可以比较当前测量的数据和过去测量的数据，确认误差是否在容许范 围内。在评测高次谐波标准测试所要求的“重复性”时非常实用。
测量的重复性为限度值的±5％以内
根据3-12，基波的7 次以下的谐波重复性在±5％以内
对于超过7 次的高次谐波，重复性在±10％以内
或基准基波电流的± １％，取两者中较大者
具有确认测试用电源品质的功能
本功能可以针对用于测试的交流电源的电压、频率、波峰电压、失真 率进行测量，检查其是否适用于高次谐波标准测试。
标准的要求事项 IEC61000-3-2电压高次谐波为以下各值以内： 3 次（0.9％）、5 次（0.4％）、7 次（0.3％）、9 次（0.2％）、2 次～ 10 次的偶数次（0.2%）、11 次～ 40 次（0.1%）
IEC61000-3-12 无负载时的输出电压、高次谐波含有率 5 次（1.5%）、3 次与7 次（1.25%）、11 次（0.7%）、9 次与13 次（0.6%）、 2 次～ 10 次的偶数次（0.4%）、12 次与14 ～ 40 次（0.3%）
标准修订时（支持新标准） 的版本升级也很简单
主机的版本升级，可以利用CF 卡 在前面 板上实现，操作很简单。※CF 卡请客户自行准备。
也可以进行基本测量
电压／电流／功率／功率因数／视在功率／无功功率／频率等也可测 量。可以进行波形监视及冲击电流的测量、低频区的高次谐波电流测 量等，因此可方便地用作开发、设计现场的日常作业工具。
冲击电流测量
既可观测超过触发电平的冲击电流波形，也可观测电压的波形。 KHA3000 可以测量的冲击电流Max 可至160Apeak，KHA1000 Max 可至80Apeak。此外，通过使用市售的钳式探头（电压输出型） 并升级固件，可以测量更大的电流。
可以在连接EUT 的状态下测量冲击电流。如果另外再准备示波器和电流 探头，可以节省测量时间。 使用应用程序软件（SD006-KHA、SD005-KHA）设置交流电源的投 入相位角，并设为ON 之后测量冲击电流，可获得良好的再现性。相位 角能以１°为单位进行设定。
关于ISO ／ IEC17025 校准
校准／附带数据（使用测量仪器）

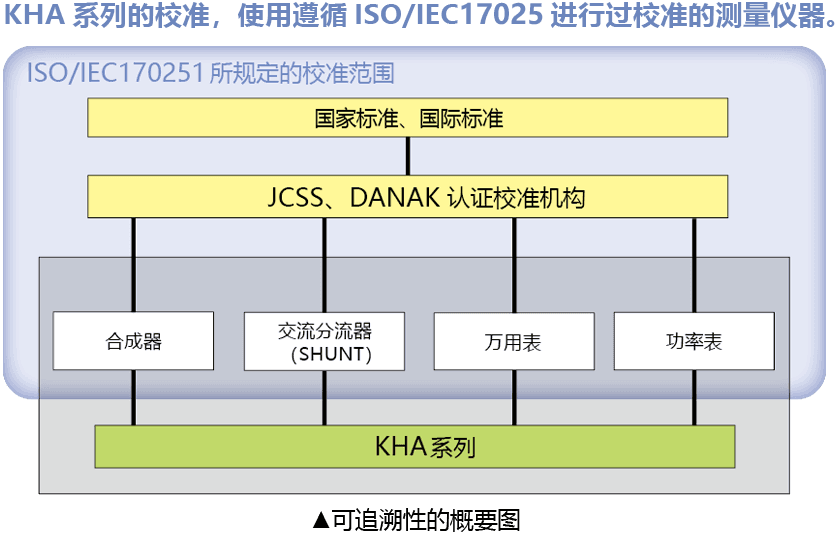

由于客户希望KHA 系列的校准可以根据ISO/IEC17025 进行追溯，我司为了满足客户的需求，构建了如下图所示的 “可追溯性体系”。（用于KHA 系列的生产和检查）
「校正器データ付きトレーサビリティ証明書」発行のご依頼があった場合には図中の黄色で示した機関が発行した「校正証明書」のコピーを添付することができます。（有償となります）
-
但是，我司的KHA 系列并非直接遵循 ISO/IEC17025 进行校准的。因此，现在能够提供的KHA 系列的校准数据中是没有“不确定性”标记的。 在校准时所使用的测量仪器的数据中有“不确定性”标记，可有偿提供其复 印件。
如果需要认证校准机关发行（带有徽标、标志） 的数据，请与我司营业员联系。 - 如果需要认证校准机关发行（带有徽标、标志） 的数据，请与我司营业员联系。
规格
| KHA3000 | KHA1000 | |||
|---|---|---|---|---|
| 输入部通用规格 | Max 输入电压 | 600Vrms ／ 900Vpeak（CAT Ⅰ）、400Vrms（CAT Ⅱ） | 300Vrms ／ 560Vpeak（CAT Ⅰ）、250Vrms（CAT Ⅱ） | |
| Max 输入电流 | 40Arms ／ 100Apeak，取两者中较小者 160Apeak（20ms 以内） | 24Arms ／ 50Apeak 80Apeak（20ms 以内） | ||
| 输入通道数 | 电压输入、电流输入有 3 个通道（L1、L2、L3） | 电压输入、电流输入有 1 个通道 | ||
| 输入切换 | 单相 2 线、单相 3 线、三相 3 线、三相 4 线 | 单相2线 | ||
| 电压测量功能 | 量程额定电压 | 150V ／ 300V ／ 600V | 150V ／ 300V | |
| 容许峰值因数 | 2 | |||
| 显示项目 | TrueRMS／±peak | |||
| 精确度 | ±（0.4% of reading+0.04% of range） | |||
| 电流测量功能 | 量程额定电流 | 0.5A ／ 1A ／ 2A ／ 5A ／ 10A ／ 20A ／ 40A | 0.5A ／ 1A ／ 2A ／ 5A ／ 10A ／ 20A | |
| 容许峰值因数 | 4（0.5A〜 20A 量程）、2.5（40A 量程） | 4 （0.5A〜 10A 量程）、2.5（20A 量程） | ||
| 精确度 *1 | 45Hz〜65Hz | 0.5A 量程 ： ±（0.5% of reading ＋ 0.2% of range） 1A〜 40A 量程 ：±（0.5% of reading ＋ 0.1% of range） | 0.5A 量程 ： ±（0.5% of reading ＋ 0.2% of range） 1A〜 20A 量程 ：±（0.5% of reading ＋ 0.1% of range） | |
| 66Hz〜2.4kHz | 0.5A 量程 ： ±（（0.5 ＋ 0.417×n kHz）% of rdng ＋ 0.2% of range） 1A〜 40A 量程 ：±（（0.5 ＋ 0.417×n kHz）% of rdng ＋ 0.1% of range） | 0.5A 量程 ： ±（（0.5 ＋ 0.417×n kHz）% of rdng ＋ 0.2% of range） 1A〜 20A 量程 ： ±（（0.5 ＋ 0.417×n kHz）% of rdng ＋ 0.1% of range） | ||
| 功率测量功能 | 显示项目 | 有功功率、视在功率、无功功率、功率因数 | ||
| 有功功率精确度 | P ≧ 150W（±1% of range），P ＜ 150W（±1.5W） | |||
| 频率测量功能 | 测量输入 | 独立测量 L1、L2、L3 的电压频率 | 测量电压的频率 | |
| 频率的测量范围／精确度／分辨率 | 45Hz〜65Hz／±(0.15% of reading＋2digits）／0.001Hz | |||
| 相位测量功能 | 测量项目 | 电压、电流相位／线间电压相位 *2 ／高次谐波相位 | ||
| 测量范围／分辨率 | 0.00°〜359.99°／0.01° | |||
| 高次谐波电流测量功能 | 支持标准 | IEC 61000-3-2 Ed5.0、IEC 61000-3-2 Ed3.0、 IEC 61000-3-2Ed2.2、JIS C61000-3-2(2019)、 JIS C61000-3-2(2005)、IEC 61000-3-12 Ed2.0、 IEC 61000-3-12 Ed1.0 | IEC 61000-3-2 Ed5.0(2018)、IEC 61000-3-2 Ed2.2(2004)、 IEC 61000-3-2 Ed3.0(2005)、JIS C61000-3-2(2003)、 JIS C61000-3-2(2005)、JIS C61000-3-2(2019) | |
| 分析仪要求标准 | IEC 61000-4-7 Ed2.1(2009)、IEC 61000-4-7 Ed2.0(2002)、IEC 61000-4-7 Ed1.0(1991) | |||
| 高次谐波解析次数 | 40 次、180 次（OTHER 模式） | |||
| 次数间高次谐波处理 | 处理 ON ：IEC 61000-4-7 Ed2.1（2009） 、IEC 61000-4-7 Ed2.0（2002） 、处理 OFF ：IEC 61000-4-7 Ed1.0（1991） | |||
| 窗函数 | 矩形 | |||
| 窗宽 | 10 波（50Hz）、12 波（60Hz）、16 波（50Hz ／ 60Hz） | |||
| 抗混叠滤波器 | 中断频率 6kHz 四阶巴特沃斯 | |||
| D 级判定功能 | 电流波形的含有率达 95% 以上（相当于 JIS C61000-3-2:2003 的 D 级）*3 | |||
| 高次谐波电压测量功能（测量用电源品质的确认功能） | 测量项目 | 电压、频率、电压高次谐波含有率 | ||
| 电压高次谐波解析次数 | 40次 | |||
| 闪变／电压变动解析功能 | 支持标准 | IEC 61000-3-3 Ed3.1(2017)、IEC 61000-3-3 Ed2.0(2008) *2、IEC 61000-3-11 Ed2.0(2007) *2 | ||
| 分析仪要求标准 | IEC 61000-4-15 Ed2.0(2010)、IEC 61000-4-15 Ed1.1(2003) | |||
| 闪变 | Pst 精确度 | 1±5% | ||
| Pst 观测时间 | 30〜 900 秒 | |||
| 电压变动 | 观测方法 | 可选择与 Pst 同时测量／单独测量 | ||
| 手动设备的 dmax 测量 | 3〜 24 次（每次测量时间 ：30〜 180 秒） | |||
| 通用测量功能 | 电流／电压波形监视、FFT 分析仪、冲击电流测量 | |||
| 通讯接口 | GPIB、RS232C、USB | |||
| 外部储存 | 支持介质 | 标准闪存卡（CF 卡）*4 ：Max 功率 512MB ／ USB 盘 *2 ：Max 功率 16GB | ||
| 外部设备控制功能 | 交流电源控制 | 电压／频率／量程／ ON 相位／输出 ON、OFF | ||
| 电源 | 标称电压范围 | AC100〜 240V 50Hz ／ 60Hz | ||
| 环境条件 | 动作温湿度范围 | 0℃〜 40℃，20%rh〜 80%rh（无结露） | ||
| 耐电压 | AC1500V，1 分钟（AC 输入↔底座） AC3550V，1 分钟（测量端子↔底座） | AC1500V, 1分钟 | ||
| 外形尺寸（Max尺寸） | 430（455）W×177（195）H ×270（330）Dmm | |||
| 重量 | 约 10kg | 约 8kg | ||
| 安全性 | 符合以下标准的要求 IEC 61010-1:2001（Class I、Pollution degree 2） | |||
| 电磁符合性 | IEC61326-1 A3:2003 | |||
| 附件 | 电源线、电压传感端子用插头、跳线用电线工具（附带专用螺丝刀）、备用保险丝、使用说明书 | |||
*1 ：n ＝频率 *2 ：只限 KHA3000 *3 ：只限 KHA1000
已验证运行的 CF 卡（制造商名称/型号）
*紧凑型闪存卡（CF 卡）必须由客户单独提供。
| 生产商名称 | 型号 | 功率 | 生产商名称 | 型号 | 功率 |
|---|---|---|---|---|---|
| BUFFALO | RCF-X64M, RCF-X128M, RCF-X512M | 64MB, 128MB, 512MB | 东芝 | CF-FA128MT | 128MB |
| I-O DATA | CF85-128M | 128MB | Lexar Media | CF064-231J | 64MB |
| SanDisk | SDCFB-128-J60 | 128MB | Princeton | PCF-64 | 64MB |
※小型闪存（Compact Flash TM）是美国SanDisk Corporation的注册商标。
系统结构

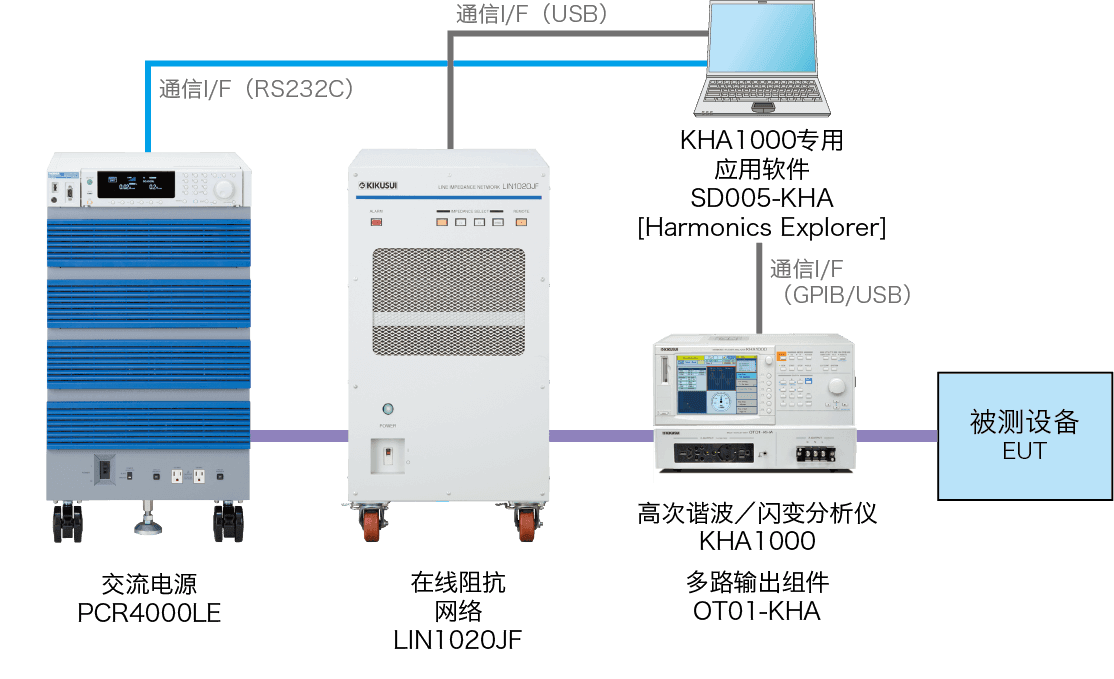

KHA1000 系统组成图
单相4kVA・电脑控制的情况
单相2线系统（4kVA）构成例

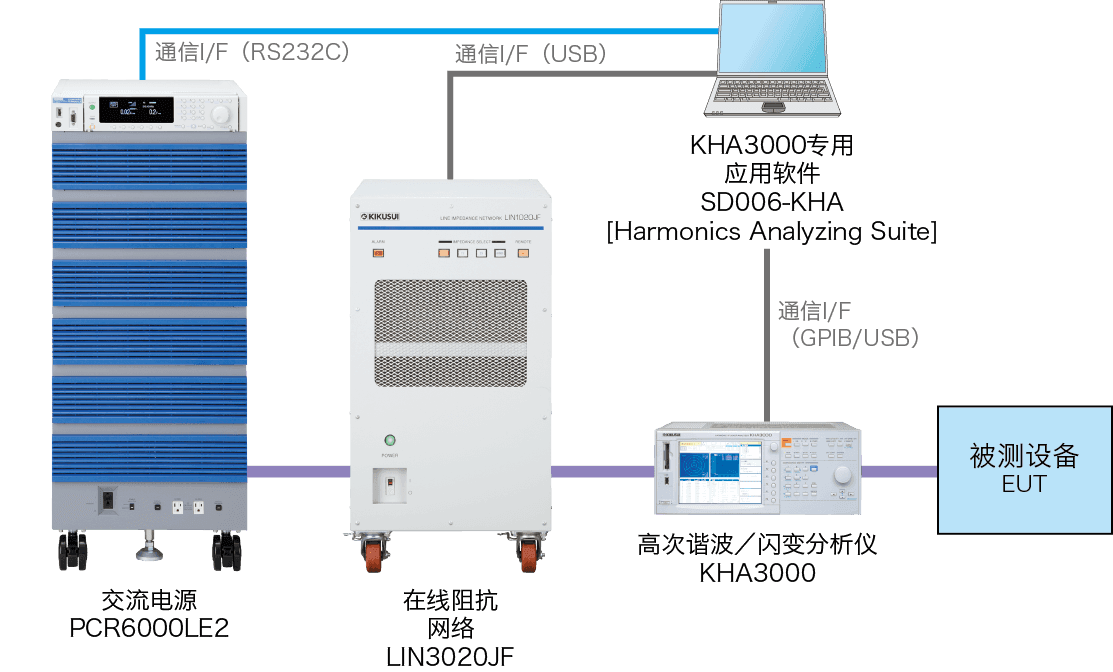

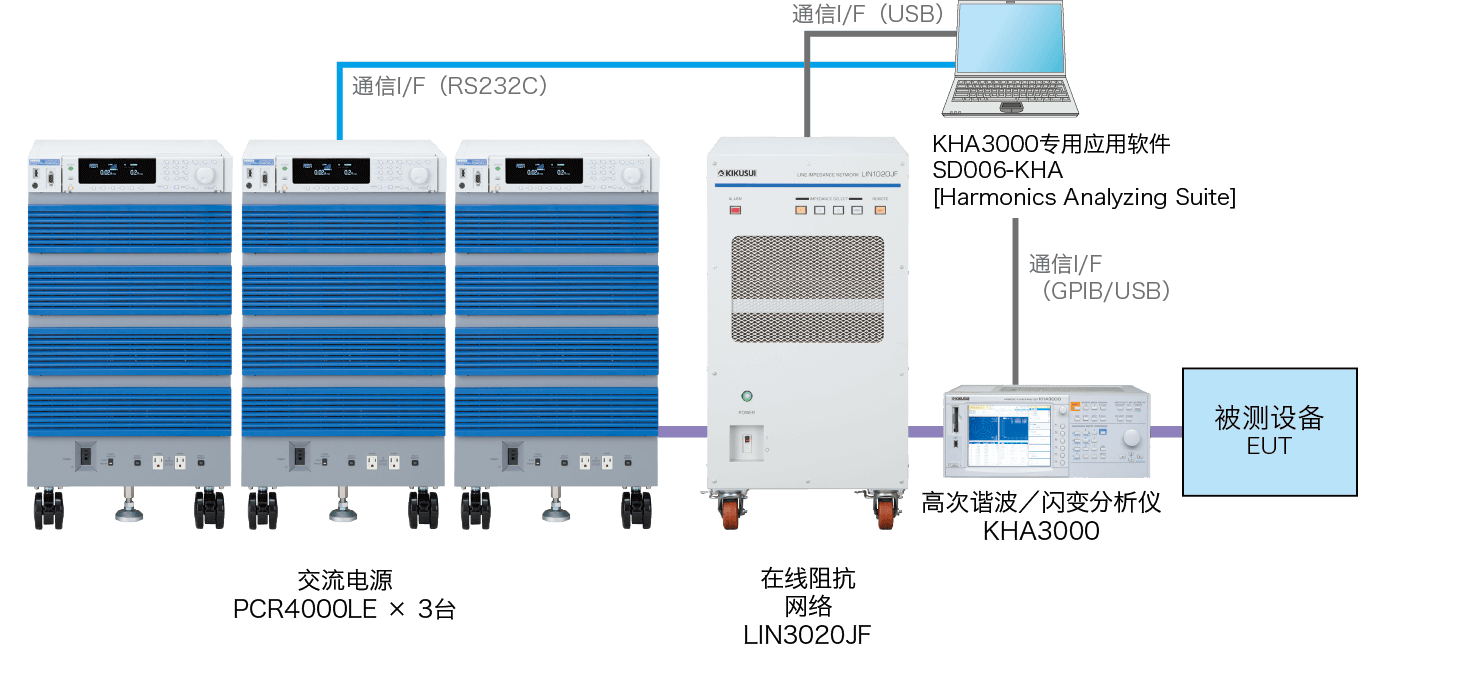

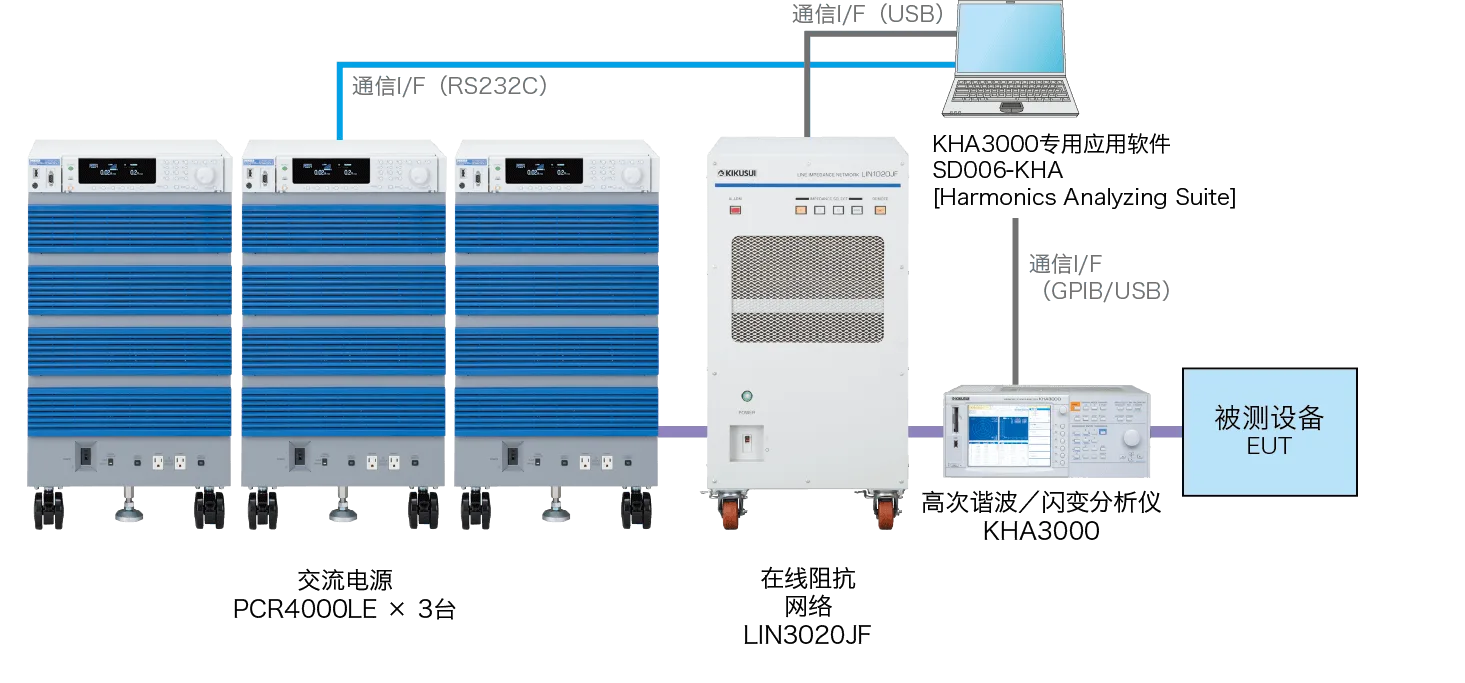

KHA3000 系统组成图
单相8kVA・三相12kVA・电脑控制的情况
三相运行系统（12kVA）构成例
| 功率 | 型号 | 数量 |
|---|---|---|
| 12kVA | PCR4000LE | 3 |
| LIN3020JF | 1 | |
| 3P05-PCR-LE | 1 | |
| KHA3000 | 1 | |
| SD006-KHA | 1 |
*1：连接电缆需要单独准备 *2：需要SD006-KHA Ver2.41以上

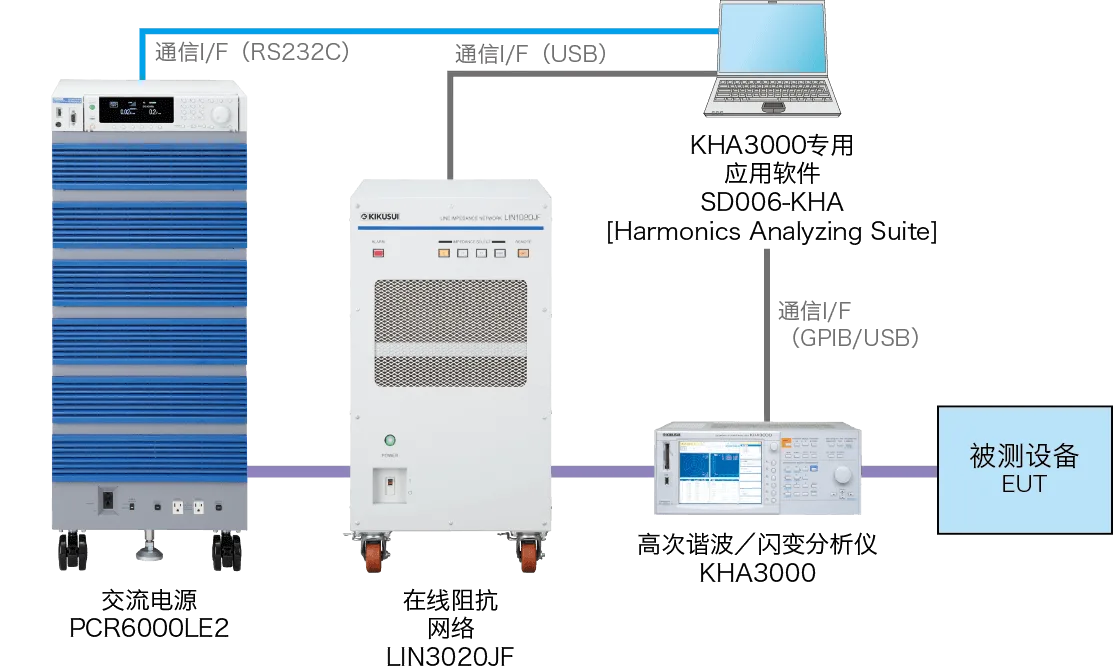

KHA3000 系统组成图
单相・三相6kVA・单相3 线4kVA・电脑控制的情况
单相2线（6kVA）/单相3线（4kVA）/三相系统（6kVA）构成例
| 功率 | 型号 | 数量 |
|---|---|---|
| 6kVA ※单相3线为4kVA | PCR6000LE2 | 1 |
| LIN3020JF | 1 | |
| KHA3000 | 1 | |
| SD006-KHA | 1 |
*1：连接电缆需要单独准备 *2：需要SD006-KHA Ver2.41以上

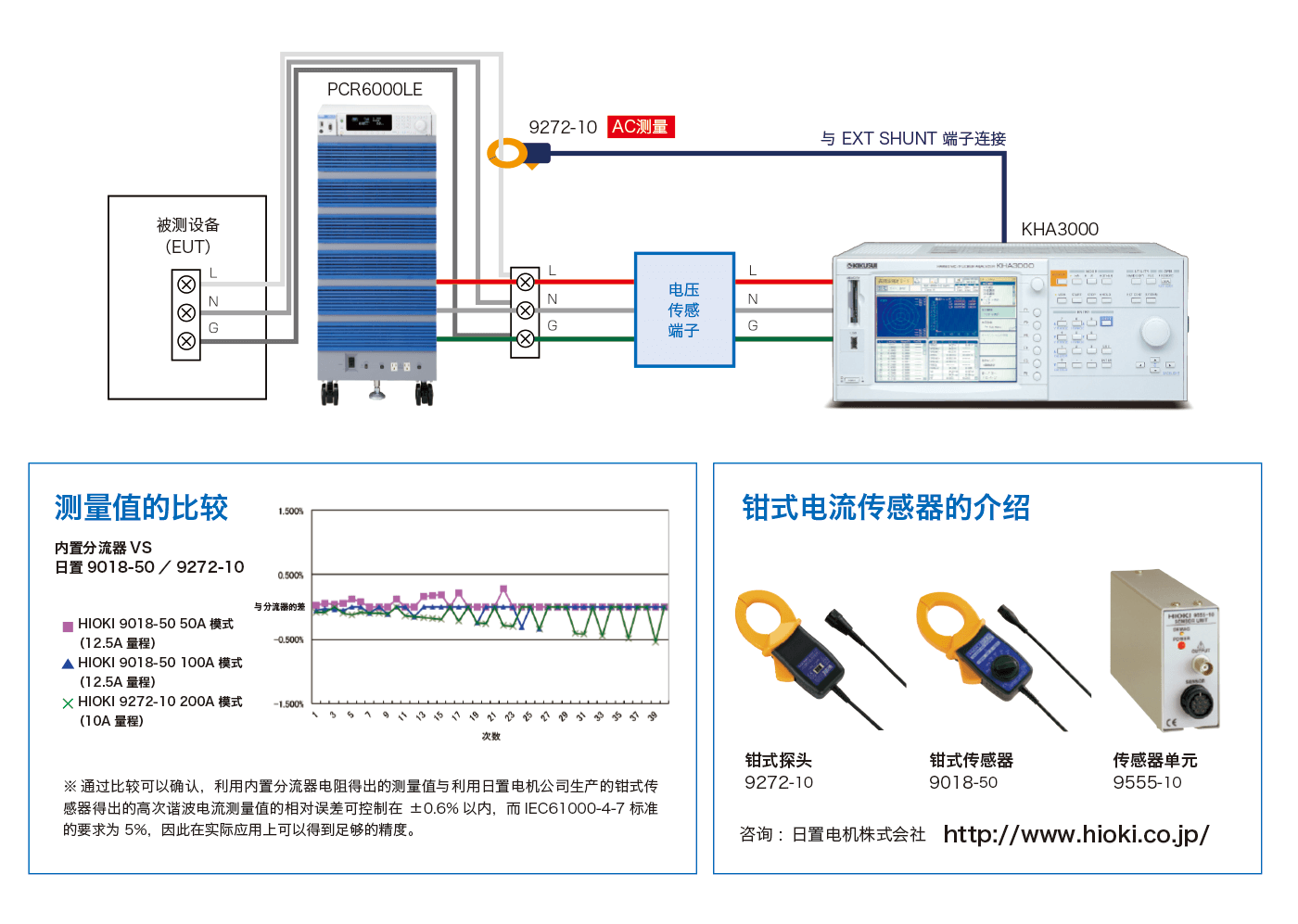

关于KHA3000 用大电流支持CT
与其他公司产品组合使用的示例

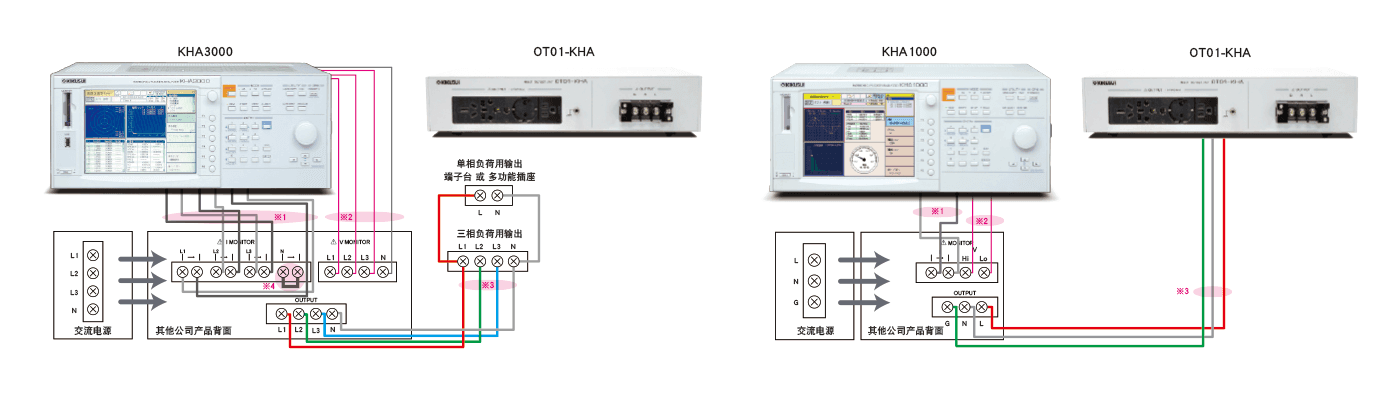

使用RIN 背面的I Monitor 端子、V Monitor 端子。 ※ 为了满足IEC61000-4-7 Ed2 中规定的测量类仪器电压下降0.5Vr ms Max 的要求，OUTPUT 与KHA 系列SOURCE 端子之间的连接建议采用较短的，尽量粗的电缆（推荐8SQ 以上、需要测量16A 以上时推荐14SQ ～ 22SQ）。
