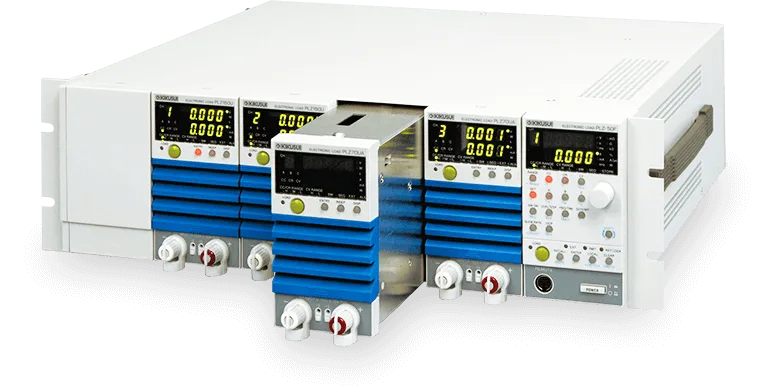

单元型电子负载装置
PLZ-U系列

PLZ-U系列是具有恒流、恒阻、恒压、恒流+恒压、恒阻+恒压等 5种动作模式的小型高性能多通道电子负载装置。

单元型电子负载装置

性能/功能

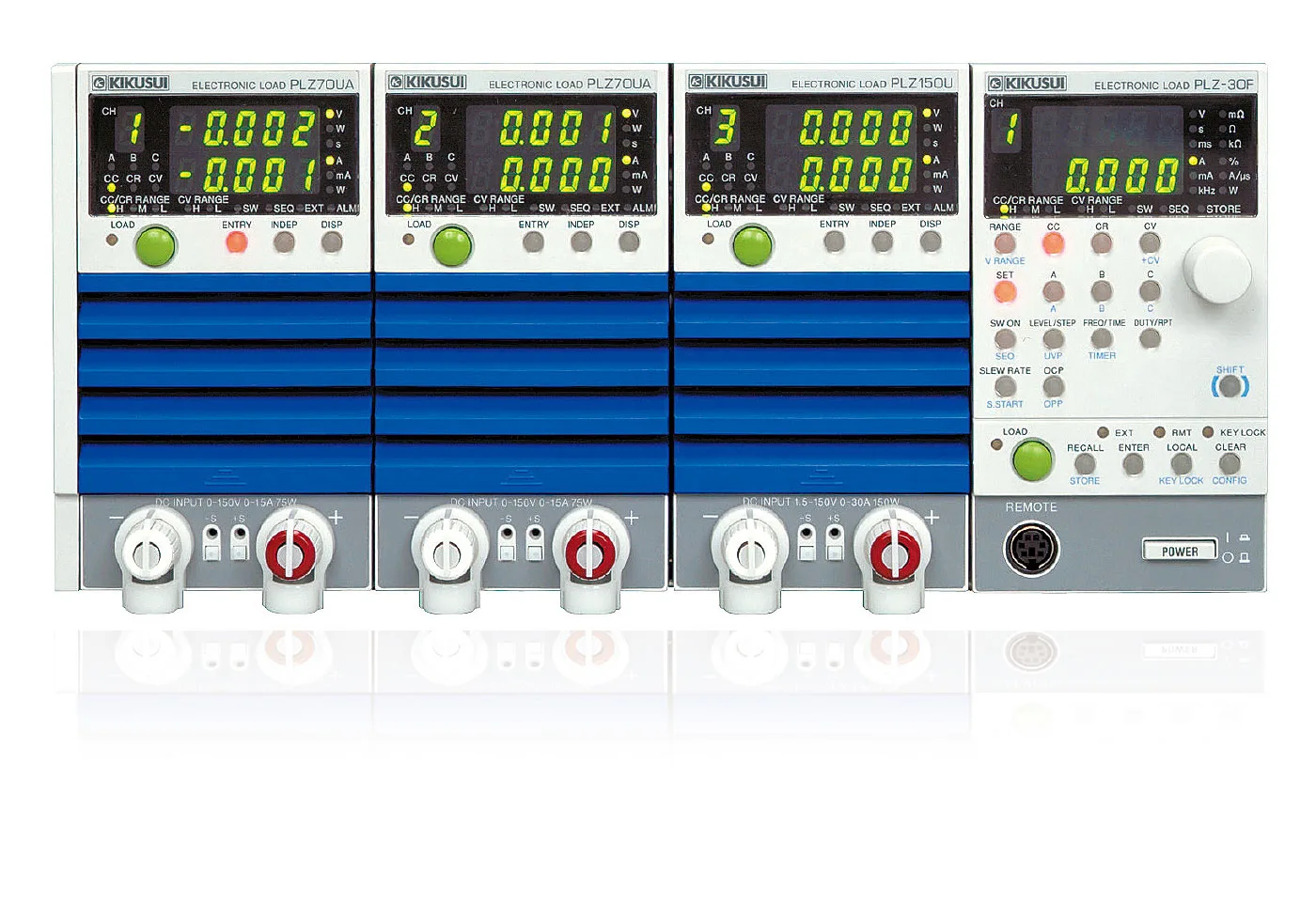

多功能电子负载装置

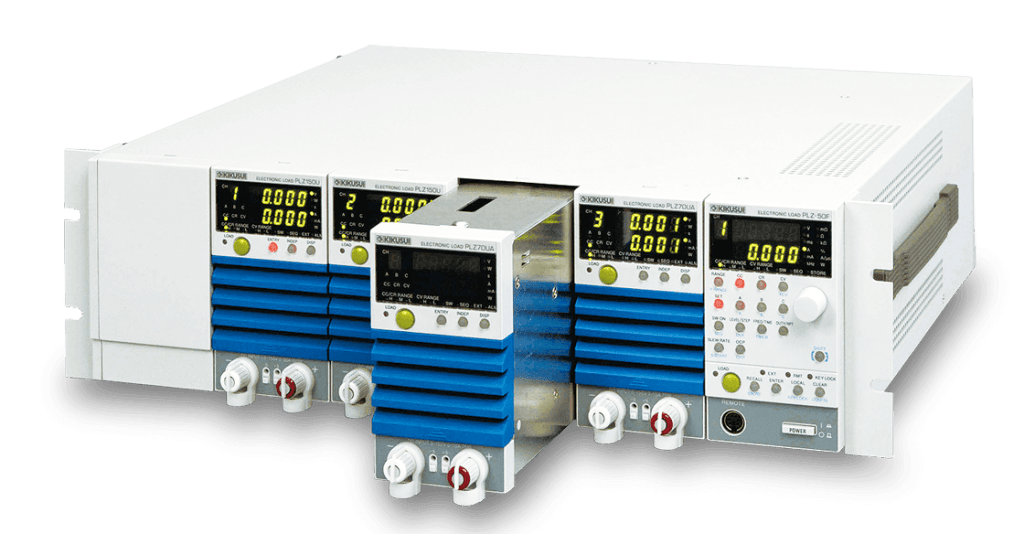

PLZ-U 系列是具有恒流、恒阻、恒压等3 种动作模式的小型高性能多通道电子负载装置。本设备采用单元(插入式)方式,以框架(2 种型号)和负载单元(2 种型号)共4 种型号串联构成。

框架PLZ-30F 的3 个通道上可安装负载单元,PLZ-50F 的5 个通道上可安装负载单元。负载单元备有70UA(支持0V 输入、75W)和150U(自1.5V起动作、150W)。

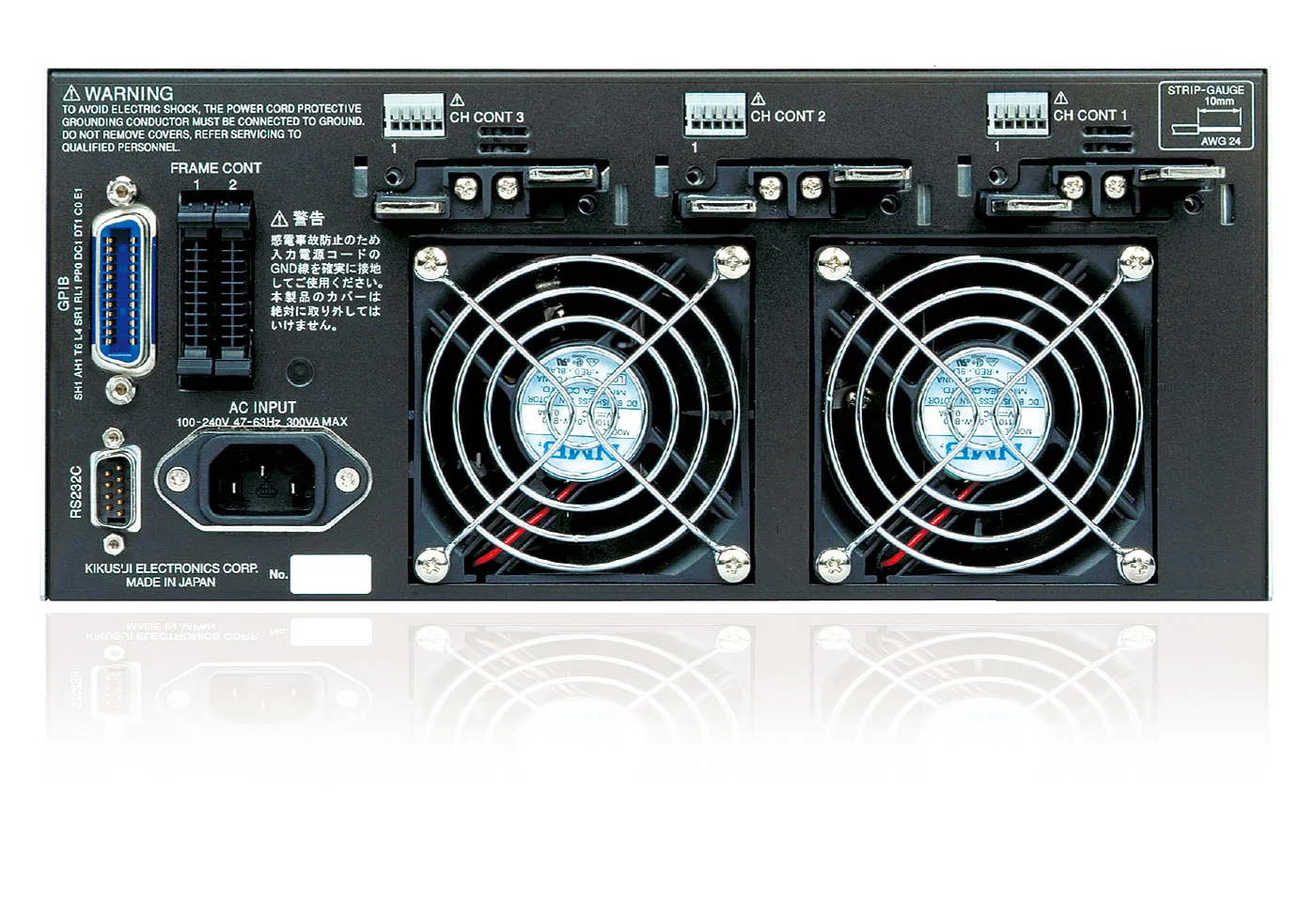

后面板说明

此外,可以通过并联运行增加电流容量和功率容量,功率容量可从75W 到750W(在PLZ-50F上安装5 台PLZ150U 的情况下)进行组合。

它还提供 2.4 A/µs 的最大压摆率(在 PLZ150U 中)和 10 µA 的最小设置分辨率。 (在 PLZ150U 中)和 10 µA的最小设置分辨率(在 PLZ70UA 中)。 (在 PLZ70UA 中)、软启动功能、可变压摆率、开关功能、ABC 预设存储器、四个设置存储器、序列功能以及定时器和时间/电压测量功能组合,以评估电池放电特性。特点

其上标准配备有GPIB、RS232C 的通信功能,极便于嵌入各种检查系统,适合于燃料电池、2 次电池、DC/DC 转换器、开关电源等试验和多输出电源等试验。各接口除IEEE488.2以外,还支持SCPI(Standard Commands for Programmable Instruments :适用于测试・测量装置的通用指令)





易于构建多通道负载系统!

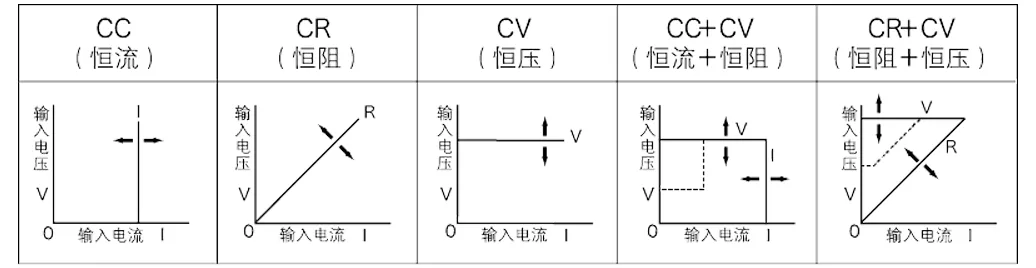

五种操作模式

动作模式包括恒流模式、恒阻模式、恒压模式、恒流+ 恒压模式、 恒阻+ 恒压等五种模式。
动作模式包括恒流模式、恒阻模式、恒压模式、恒流+ 恒压模式、 恒阻+ 恒压等五种模式。

可变斜率

过渡响应测试等电流发生急剧变化的场合,电流变化的倾斜度是由 「斜率」 决定的。本机可以根据电流量程设定单位时间内的电流变 化率。

Open in a new windowZOOM
电压转换速率
PLZ150UPLZ70UA
CC 模式H0.10A/μs〜2.40A/μs0.05A/μs〜1.20A/μs
M0.10A/μs〜0.24A/μs0.05A/μs〜0.12A/μs
L24mA/μs12mA/μs
CR模式H0.10A/μs〜0.24A/μs0.05A/μs〜0.12A/μs
M24mA/μs12mA/μs
L2.4mA/μs1.2mA/μs
分辨率0.01A/μs

※固定值

高精度・高分辨率

内置有三个量程,同时保证了宽广的动态量程和高精度,实现了 Max 5 位显示的电压・电流・功率测量功能和10μA(PLZ70UA)、 20μA(PLZ150U)的 Min 设定分解能。

Open in a new windowZOOM
测量显示分解能
 分辨率
电压表15.75V〜150V0.01V
0V〜15.75V0.001V
电流计H0.001A
M0.0001A
L0.01mA
功率计100W以下0.01W
100W以上0.1W

可对应0V输入

PLZ70UA 为输入动作电压0V 型号。这是燃料电池单节测试必备 的性能。近年来由于低功耗及半导体过程精细化的发展,半导体 设备越来越呈现低电压化,本性能可用于这些电源的评测。

丰富的加载/卸载动作

负载单元和框架上均有 LOAD 键。加载/卸载动作包括以下种类,可 以按照您的使用情况选择不同的动作。

Open in a new windowZOOM
加载和停止加载动作
只所选择通道通过通道的LOAD键进行操作
全通道一起通过框架的LOAD键进行操作
加载延迟按下LOAD键后, 经过一段所设定的时间后再加载
电源接通后加载电源投入时自动加载
自动卸载定时器加载后经过一段设定的时间后卸载
外部控制使用外部信号对加载/卸载进行控制
经过时间显示显示加载至卸载的时间
卸载电压显示保持卸载时的电压

设备并联运行可提高产能。 *只有同一型号可以并联运行。

通道联动动作

可以针对各个加载/卸载、ABC 预置存储器、设定存储器、时序,使 通道联动动作。

Open in a new windowZOOM
通道联动动作
加载/卸载全通道一起加载/卸载
ABC预设存储器全通道一起调用
设置内存全通道一起保存·调用
时序全通道一起执行·中断

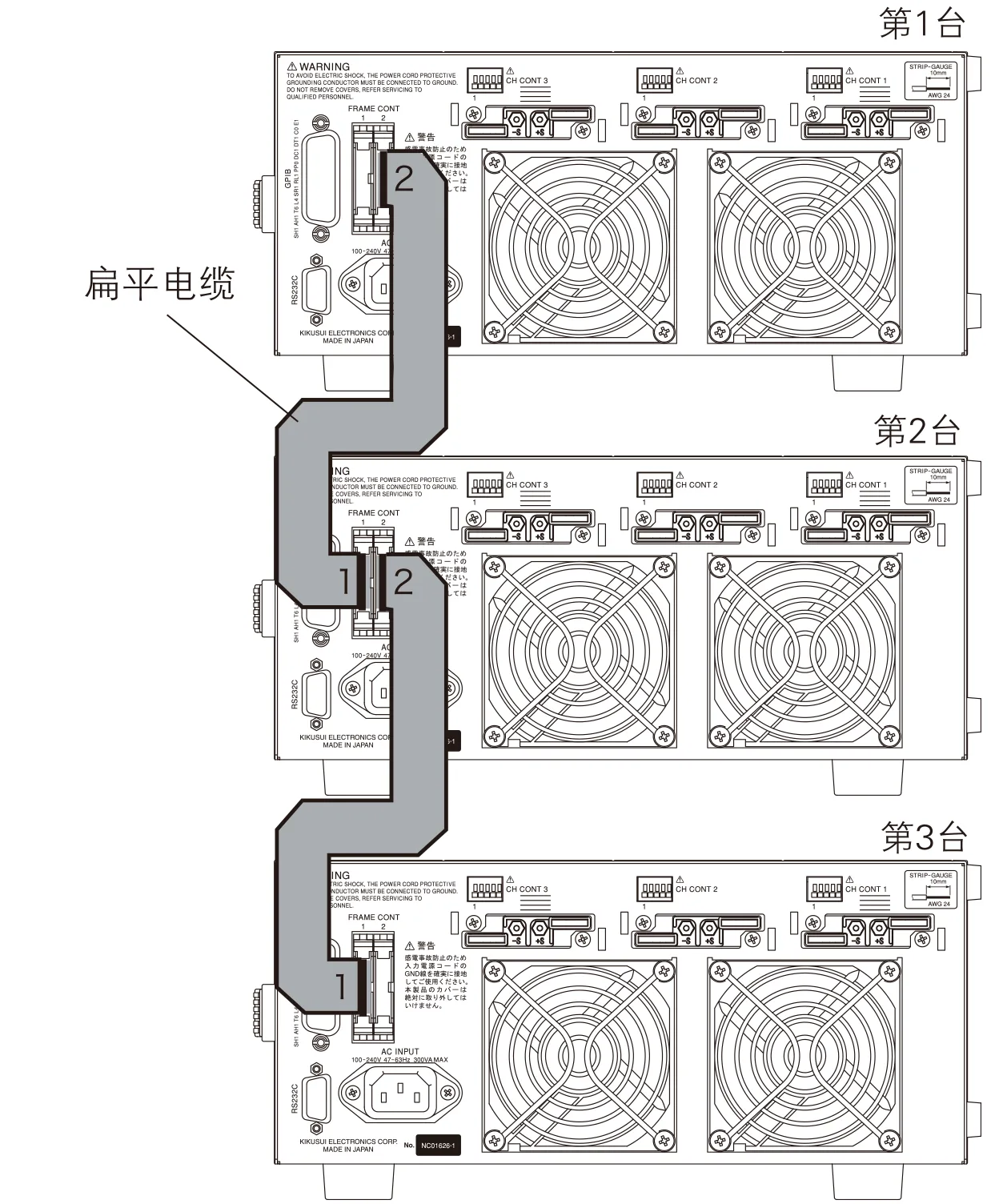

框架控制

通过连接多个框架,可以从1 台框架控制其他框架(Max 4 台)的 通道联动加载/卸载、调用ABC 预置存储器及设定存储器的调用。 框架控制

并联运行

在框架内相邻的同一机型的负载单元中,可以实现并联运行(※) 。并联运行被视为一个通道,针对合计电流、电阻值(电导系数) 的显示值及设定值进行操作。如果是同一框架内,可以对并联运 行和单独运行进行组合。※PLZ-50F 时 Max 5 台

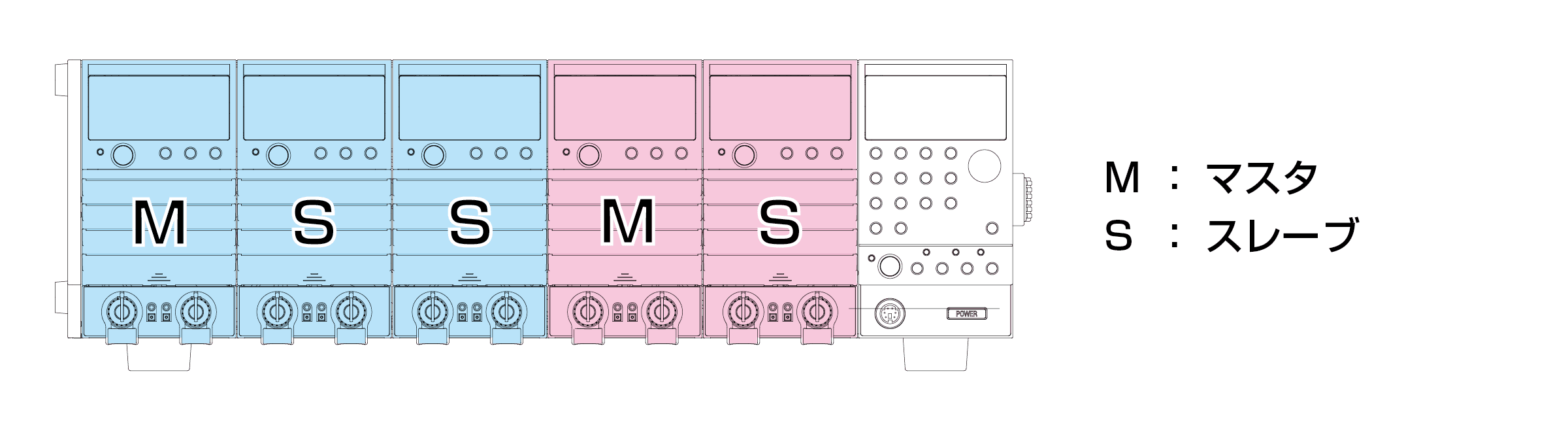

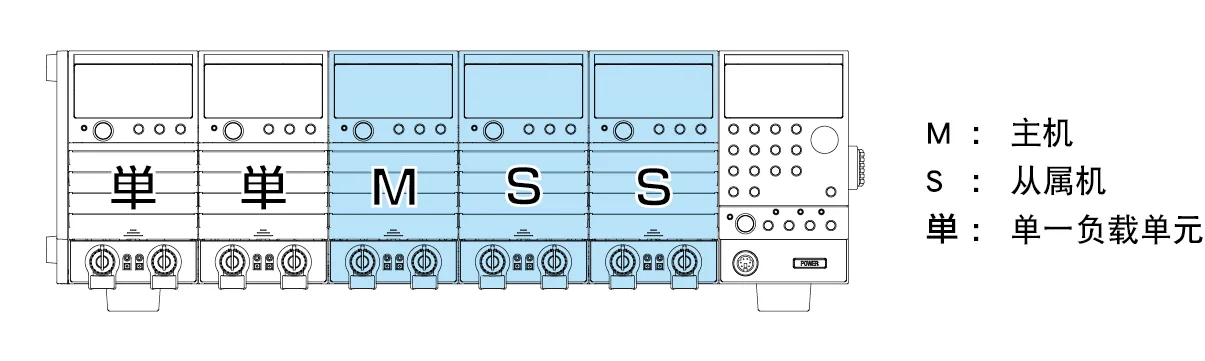

当使用 PLZ-50F 将三个并联运行的设备和两个并联运行的设备组合在一起时 使用 PLZ-50F,将 3 台并联运行和 2 台并联运行组合时

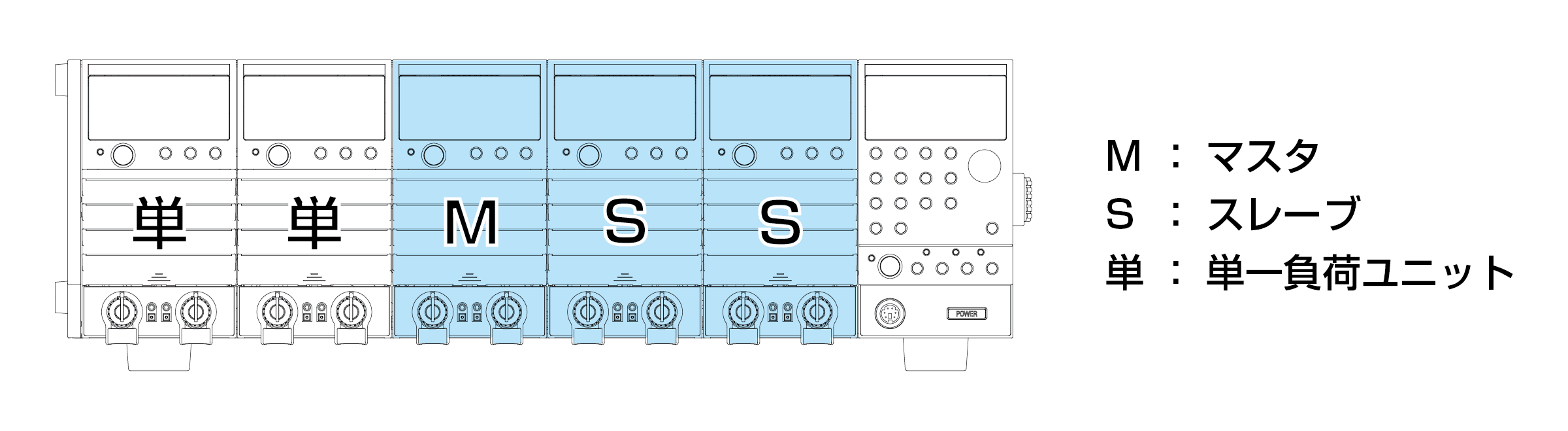

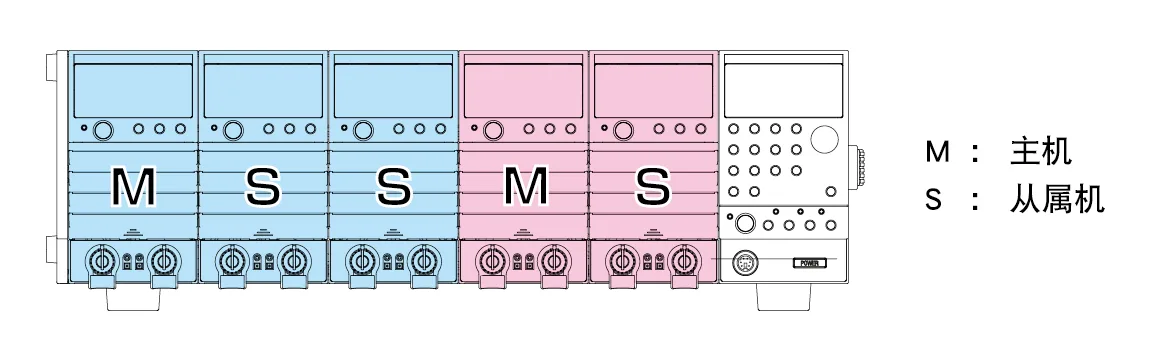

使用PLZ-50F,将3 台并联运行和2 台单一负载单元组合时 使用PLZ-50F,将3 台并联运行和2 台单一负载单元组合时

Open in a new windowZOOM
并联台数和容量
并联台数PLZ70UAPLZ150U
230A/150W60A / 300W
345A / 225W90A / 450W
460A / 300W120A / 600W
575A / 375W150A / 750W

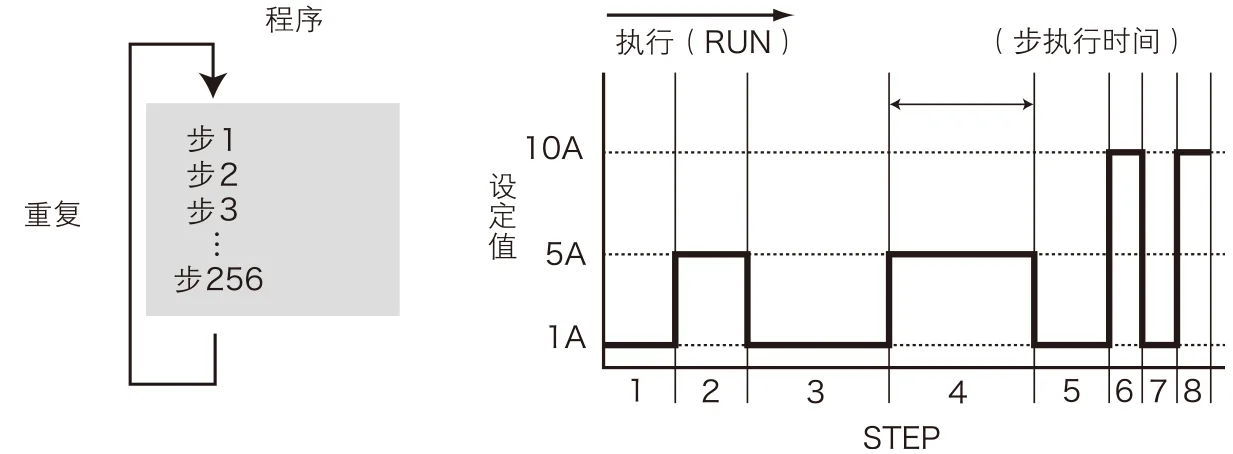

序列机能

本功能可以在恒流模式或恒阻模式下,逐步自动执行所保存程序。 通过对设定值及执行时间进行逐步设定,可以执行各种波形的仿真。 程序按各通道独立,备份功能保证了电源断开时程序也不会丢失。 序列机能

Open in a new windowZOOM
时序设定参数
模式CC 或 CR
步执行时间1ms ~ 9999s(0 为步终了)
Max 步数255
重复次数0 ~ 9998(9999 为无限重复)

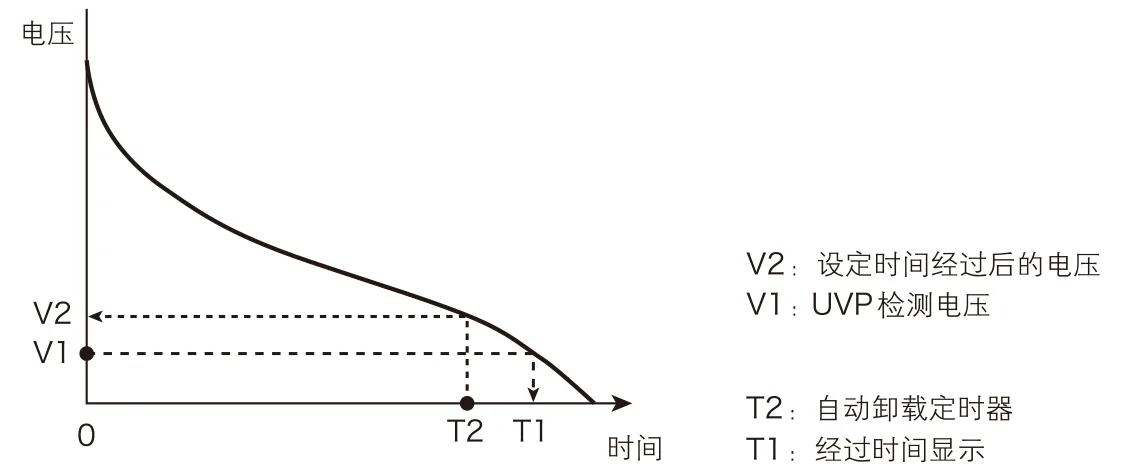

经过时间显示和自动卸载定时器

经过时间显示、UVP (低电压保护) 、卸载电压显示、自动卸载定时器 这四种功能组合后,可以实现电池 放电测试中需要的「从放电开始至 终止电压的时间测量」及「从放电开始经过一定时 间后的闭路电压测量」这两种测试。 经过时间显示和自动卸载定时器

开关功能

在恒流模式及恒阻模式下,可实现开关动作。开关的设定参数包括开 关等级、开关频率、占空比及斜率。这些设定在加载过程中也可以变更。

Open in a new windowZOOM
开关设定参数
占空比设定2% ~ 98%、0.1% 步
频率设定范围1Hz 〜20kHz
频率设定分辨率1Hz~1kHz不足1Hz
1kHz~10kHz不足10Hz
10kHz〜20kHz100Hz


软启动功能
是指在恒流模式下,可以改变加载后的电流上升时间的功能。因 为能够根据要测试设备的输出电压上升时间,改变本机的上升时 间,所以可实现近似于实际负载的测试。(软启动时间:可从0.1、 1、3、5、10、30、100、300ms 中选择)

远程感应功能
本功能用于欲对负载线的电压下降进行补偿,以便正确地设定电 阻、电压,测量电压和功率的情况下。特别值得一提的是,由于恒压、 恒阻模式下的过渡特性得到了改善,因此动作很稳定。

ABC 预置存储器
恒流、恒阻、恒压模式的各种量程中分别有A、B、C 三个存储器, 可以保存设定值。所保存的设定值,在加载过程中也可以自由地 调用、保存。恒流+ 恒压、恒阻+ 恒压模式下,可以调用、保存 恒流及恒压、恒阻及恒压的存储器。

卓越操作性
将设定操作集成在框架面板上。可针对每个通道,同时显示测量电 压、测量电流,并且可以单手操作。采用了类似于仿真感觉的转速 感应型编码器旋钮以及直观易懂的设计,实现了高度的操作性。

键锁定功能
可以锁定面板上的键,使设定值和存储器、时序等无法变更。

丰富的保护功能
搭载有过电流保护(OCP)、过功率保护(OPP)、过电压保护(OVP)、 低电压保护(UVP)、过热保护(OHP)、及逆接保护(RVP)的保护功 能。此外OCP、OPP、UVP 可针对各个通道改变设定值,因此理想 于用来保护被测试设备。

设置内存
设定存储器可以保存以下设定值,Max 可保存4 个。 保存及调用是全通道一起进行的。

  • 动作模式 (CC/CR/CV、+CV的有无)
  • 保存时的电流值/电阻值/电压值
  • 量程设定
  • 通过速率值
  • 开关频率/占空比/等级
  • 软启动功能
  • 配置设定
  • ABC预设存储器的内容
  • 自动卸载定时器
  • 时序

配置设定
是有关于动作和通信环境等的设定功能。设定内容被保存到本机的存 储器中,在电源投入时被调用。

  • 并联运行台数
  • 使用外部参考电压的动作模式
  • 过电流保护 (OCP) 的卸载功能
  • 过功率保护 (OPP) 的卸载功能
  • 加载延迟时间
  • 时序终了时的加载、卸载
  • 加载外部控制的极性 (Low/High)
  • 电源投入时的加载、卸载
  • GPIB/RS-232C 选择
  • GPIB地址的设定
  • RS-232C通信速度

外部控制
可通过框架的连接器(FRAMECONT)及各通道的连接器( CHCONT) 进行外部控制。框架的连接器(FRAMECONT)上,可实现「全 通道联动加载/ 卸载」、「ABC 预置存储器的调用」、「设定存 储器的调用」、「加载状态输出」、「警报状态输出」 。此外各 通道的连接器(CHCONT) 上也可进行「外部参考电压的控制」、 「加载/ 卸载」、「输入电流监 控输出」 。

标准配备有GPIB、RS232C
标准配备有GPIB、RS232C。 此外也符合以下标准。

  • IEEE Std 488.2-1992 IEEE Standard Codes,Formats,Protocols, and Common Commands For Use With IEEE Std 488.1-1987
  • IEEE Std 488.1-1987 IEEE Standard Digital Interface for Programmable Instrumentation
  • TIA/EIA-232F
  • Standard Commands for Programmable Instruments( SCPI) version 1999.0

规格

负载单元部
Open in a new windowZOOM
型号PLZ70UA
PLZ70UA
PLZ150U
PLZ150U
额定动作电压V0〜1501.5〜150
电流/功率H量程15A/75W30A/150W
M量程1.5A/75W3A/150W
L量程150mA/22.5W300mA/45W
恒流模式(CC)动作范围/分辨H量程(A)0~15/0.0010~30/0.002
M量程(A)0~1.5/0.00010~3/0.0002
L量程(mA)0~150/0.010~300/0.02
脉动mArms7.53
恒压模式(CV)动作范围H量程(V)0〜1501.5〜150
L量程(V)0〜151.5〜15
分辨率H量程(mV)10
L量程(mV)1
恒阻模式(CR)动作范围H量程(S)10〜020〜0
M量程(S)1〜02〜0
L量程(mS)100〜0200〜0
电流计测量范围/分辨率H量程(A)0~15/0.0010~30/0.001
M量程(A)0~1.5/0.00010~3/0.0001
L量程(mA)0~150/0.010~300/0.01
电压表测量范围V0〜150
重量(约)kg2
框架部
Open in a new windowZOOM
 PLZ-30FPLZ-50F
安装单元数上限35
消耗功率框架单独(VA)3340
满装时(VA)300500
重量框架单独(kg)57
满装时(kg)1117
