Dimensions / Weight
| W | H | D | |
|---|---|---|---|
| Dimensions | 320 mm (12.6 inch) | 88 mm (3.46 inch) | 270 mm (10.63 inch) |
泄漏电流测试仪
TOS3200
TOS3200
$2.080,00 （税込：$2.288,00）
- 以3种动作模式测量泄漏电流 能够进行TC（接触电流）、PCC（保护导体电流）、METER（仪表）测量
- 内置8种测试电路网，用于测量常规电气设备的接触电流
- 能够进行DC/RMS/PEAK测量 RMS Max 30mA，实现“真实有效值”
- 简单明了的操作性
- 能够实现单独/自动试验
- 已预设51种安全标准试验
- 附带校准期限管理功能
カート機能が動くまでの
产品细节
符合常规电气设备的各种安全标准 可以进行接触电流及保护导体电流的各项试验
TOS3200是用于对常规电气设备进行泄漏电流（接触电流、保护导体电流）试验的测试仪，医用电气设备除外。可以进行IEC、UL、JIS、电气用品安全法等标准所要求的试验。主机内的存储器中储存了信息化技术、家电、AV、照明、电动工具、测量及控制设备的IEC / JIS标准和电气用品安全法的51种试验条件，可以通过简单的面板操作进行标准试验。
规格
规格
Open in a new windowZOOM
测量项目、测量模式
| 测量项目 | TC(接触电流测量)、PCC(保护导体电流测量)、METER 共3种 | |
|---|---|---|
| 测量方法 | TC | 利用测量电路网(NTWK)测量基准电阻的电压降后再计算 |
| PCC | 测量与保护接地线相连接的基准电阻的电压降后再计算 | |
| METER | 使用测量端子测量电压、电流 | |
| 测量模式 | DC/RMS/PEAK(RMS为真正的有效值) | |
| 测量电路网 (NTWK) | 网络A | 基本测量元件:(1.5kΩ//0.22μF)+500Ω |
| 网络B/B1 | 基本测量元件:(1.5kΩ//0.22μF)+500Ω//(10kΩ+0.022μF) | |
| 网络C | 基本测量元件:(1.5kΩ//0.22μF)+500Ω//(10kΩ+(20kΩ+6.2nF)//9.1nF) | |
| 网络D | 基本测量元件:1kΩ | |
| 网络E | 基本测量元件:1kΩ//(10kΩ+11.225nF+579Ω) | |
| 网络F | 基本测量元件:1.5kΩ//0.15μF | |
| 网络G | 基本测量元件:2kΩ | |
| 网络常数容许差 | 电阻:±0.1%、电容器0.15μF:±2%、其它:±1% | |
电流测量部
| 测量范围 | 量程1 | DC/RMS:30μA~600μA、PEAK:50μA~850μA *3 | |
|---|---|---|---|
| 量程2 | DC/RMS:125μA~6.00 mA、PEAK:175μA~8.50 mA *3 | ||
| 量程3 | DC/RMS:1.25 mA~30.0 mA、PEAK:1.75 mA~90.0 mA *3 | ||
| 量程切换 | AUTO/FIX | ||
| 测量电流(i)显示/分辨率 | i<1mA:□□□μA/1μA, 1mA≦i<10mA:□.□□mA/0.01mA , 10mA≦i<100mA:□□,□mA/0.1mA | ||
| 测量精度 *5 | 量程1 | DC | ±(5.0% of reading+20μA) |
| RMS | 15Hz≦f≦10kHz:±(2.0% of reading+8μA) | ||
| 10kHz＜f≦1MHz:±(5.0% of reading+10μA) | |||
| PEAK | 15Hz≦f≦10kHz:±(5.0% of reading+10μA) | ||
| 量程2 | DC | ±(5.0% of reading+50μA) | |
| RMS | 15Hz≦f≦10kHz:±(2.0% of reading+20μA) | ||
| 10kHz＜f≦1MHz:±(5.0% of reading+20μA) | |||
| PEAK | 15Hz≦f≦1kHz：±（2.0% of reading＋50μA） | ||
| 1kHz＜f≦10kHz：±（5.0% of reading＋50μA） | |||
| 量程3 | DC | ±（5.0% of reading＋0.5mA） | |
| RMS | 15Hz≦f≦10kHz：±（2.0% of reading＋0.2mA） | ||
| 10kHz＜f≦1MHz：±（5.0% of reading＋0.2mA） | |||
| PEAK | 15Hz≦f≦1kHz：±（2.0% of reading＋0.5mA） | ||
| 1kHz＜f≦10kHz：±（5.0% of reading＋0.5mA） | |||
| 输入电阻、输入电容 | 1MΩ±1%、<200pF | ||
| 公共模式去除比 | f≦10kHz:60dB以上、10kH | ||
判定功能
| 判定方法 | 采用视窗识别方式通过上下限电流设定判定PASS/FAIL | |
|---|---|---|
| 判定 | 超过设定的上限判定为U-FAIL，低于设定的下限判定为L-FAIL | |
| 显示 | U-FAIL/L-FAIL/PASS显示、蜂鸣器鸣响 | |
| PASS保持 | 能够设定保持PASS判定的时间为0.2s〜10.0s，或者设定为HOLD | |
| 设定范围 | 量程1 | DC/RMS:30μA~600μA、PEAK:50μA~850μA *4 |
| 量程2 | DC/RMS:151μA~6.00 mA、PEAK:213μA~8.50 mA *4 | |
| 量程3 | DC/RMS:1.51 mA~30.0 mA、PEAK:2.13 mA~90.0 mA *4 | |
| 判定精度 | 遵照测量精度(请将reading换算为setting) | |
AB间电压测量
| 测量范围 | DC/RMS:10.000V〜300.0V、PEAK:15.000V〜430.0V |
|---|---|
| 精度 | ±(3% of reading + 2V)、测量量程固定为AUTO |
| 输入阻抗 | 约40MΩ |
| SELV检测 | 设定SELV，超过该值后DANGE指示灯点亮 |
| SELV设定范围 | 10V〜99V、1V梯级、有OFF功能 |
计时器、测试执行功能、存储器
| 计时器 | 测试等待时间 | 设定范围:0s〜999s、精度:±(100ppm of setting + 20ms) |
|---|---|---|
| 测试时间 | 设定范围:1s〜999s/OFF功能、精度:±(100ppm of setting + 20ms) | |
| 测试执行 | 自动测试(AUTO):自动执行Max100步的测试条件 单独测试(MANUAL):单独执行TC、PCC、METER各个测量 | |
| 存储器 | 测试条件 | AUTO:Max100步的试验条件Max可保存100种(总步数500步以下) MANUAL:存储Max100种测试条件 |
| 测试结果 | 可选择测试结束后输出判定结果的过程中是否保存 AUTO:Max可保存50个程序的测试结果 MANUAL:Max可存储50个测试的结果 | |
其它功能
| 测量值换算(CONV) | 依据预先设定的电源电压将测量电流值换算为电压值 | |
|---|---|---|
| 设定范围 :80.0V〜300.0V、有OFF功能 | ||
| MEASURE MODE | 从以下动作中选择测量值 | |
| NORM :显示测量期间的测量值 | ||
| MAX :显示测量期间的测量Max值 | ||
| 电源正反相选择(POL) | NORM :正相连接、REVS :反相连接 | |
| 单一故障选择(COND) | NORM :正常、FLTNEU :中性侧断线、FLTPE :保护接地线断线 | |
| 接地检查 | TC(EncLiv,EncNeu)试验时，外壳接地后发出CONTACTFAIL信号 | |
| MEASURE CHECK | 检查测量端子A、B之间的测量功能，如有异常转为PROTECTION状态 | |
| 电源电压测量(EUT) | 测量范围 :80.0V〜250.0V、分辨率 :0.1V、精度 :±(3% of reading + 1V) | |
| 电源电流测量(EUT) | 测量范围 :0.1A〜15.00A、分辨率 :0.01A、精度 :±(5% of reading + 30mA) | |
| 功率测量(有效功率) | 测量范围 :10W〜1500W | |
| 精度(电源电压80V以上，负载功率因数1):±(5% of reading + 8W) | ||
| 系统时钟 | 记录 | 项目:校正日期、试验实施日期、可用期限 :截止到2099年 |
| 校正期限管理（CAL PROTECT） | 能够设定校正期限，超过期限后接通电源时发出提示警报 | |
| ON :转入PROTECTION状态(不可使用本机)、OFF :警报显示 | ||
| 保护动作 | 继电器动作异常、过负载、过量程、测量功能检查、内置电池耗尽等 | |
通信接口
| RS232C | D-Sub 9引脚连接器(遵照EIA-232D)、波特率 :9600/19200/38400bps (与个人电脑连接时，使用“9引脚母端—母端交叉”电缆) |
|---|---|
| GPIB | 遵照IEEE Std.488-1978(SH1，AH1，T6，TE0，L4，LE0，SR1，PP0，DC1，DT0，C0，E1) |
| USB | USB Specification2.0 |
| REMOTE | 6引脚MINIDIN连接器(HP21-TOS专用(另外销售的选购件) |
| SIGNAL I/O | 25引脚D-Sub连接器 |
一般
| 测量端子 | 额定电压/电流 | A—B端子之间 :250V、端子—底盘之间 :250V、100mA |
|---|---|---|
| 测量类别 | CATⅡ | |
| 有效端子显示 | 以LED指示灯的形式显示测量中有效的端子 | |
| 环境 | 规格保证范围 | 温度 :5°C〜35°C、湿度 :20% rh〜80% rh(无凝水) |
| 动作范围 | 温度 :0°C〜40°C、湿度 :20% rh〜80% rh(无凝水) | |
| 保存范围 | 温度 :-20°C〜70°C、湿度 :90% rh以下(无凝水) | |
| 设置场所 | 户内、海拔高度低于2000m | |
| 电源 | 主机电源 | 公称输入额定参数 :100Vac〜240Vac、50/60Hz、耗电量 :Max70VA |
| EUT用电源 | 公称输入额定参数 :100Vac〜240Vac、50/60H | |
| 额定输出容量 :500VA、Max电流 :15A、冲击电流 :Max70Apeak(20ms以内) | ||
| 绝缘阻抗 | 30MΩ以上(500Vdc)(AC LINE─底盘之间、测量端子─底盘之间) | |
| 耐电压 | 1390Vac、2秒钟/20mA以下 (AC LINE─底盘之间) | |
| 接地连续性 | 25Aac/0.1Ω以下 | |
| 安全性 *1 | 符合以下指令和标准的要求。 | |
| 电磁符合性(EMC)*1 *2 | 符合以下的指令及规格的要求事项 EMC指令 89/336/EEC、EN61326、EN61000-3-2、EN61000-3-3 适用条件 :与本产品连接的电缆以及电线全部采用3m以下的产品。 测试引线使用随机 附带的。 | |
| 外形尺寸、质量 | 320(345)W×88(105)H×270(330)Dmm、约5kg | |

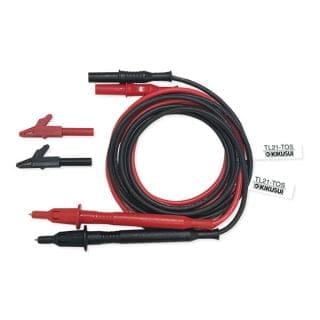

| 附件 | 测试引线 1组(TL21-TOS:红色和黑色、各1根、带鳄鱼夹) 平探针 1个(FP01-TOS)、保险丝 1个(15A、EUT电源用) 使用说明书 1册、电路原理图标签 1张 电源线 2根(主机用、EUT AC线路输入用) | |
预热时间30分钟以上。EUT表示被测试仪器。
※1 :不适用于特殊订购产品或经过改造的产品。 ※2 :仅限于面板上标有CE标识的型号。 ※3 :表示Max范围，因测量电路网(网络)不同范围有所差异。 ※4 :表示Max范围，因测量电路网(网络)不同范围有所差异。 此外，还记录有FIX量程时UPPER设定范围与各量程的对应关系。 ※5 :依据本机内置的电压表精度，对网络A、B、C以及PCC测量进行了电流换算的数值。

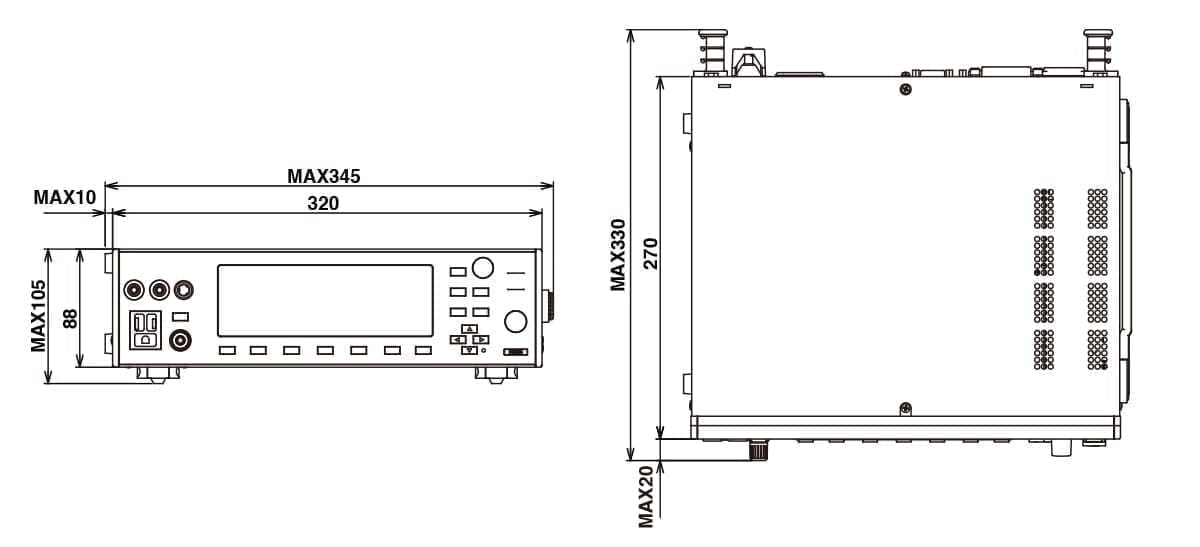

外形尺寸图(mm)

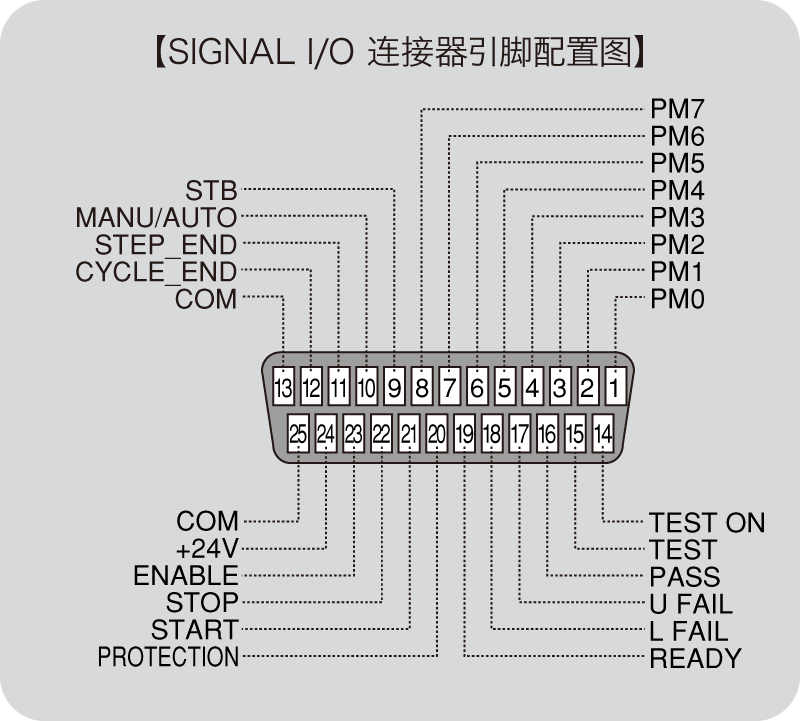

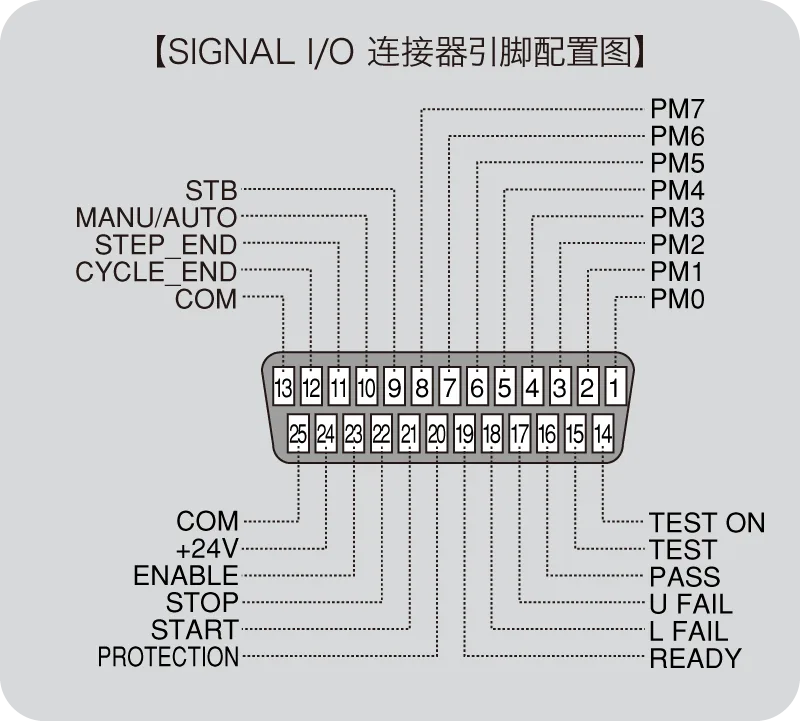

SIGNAL I/O 连接器引脚配置图
