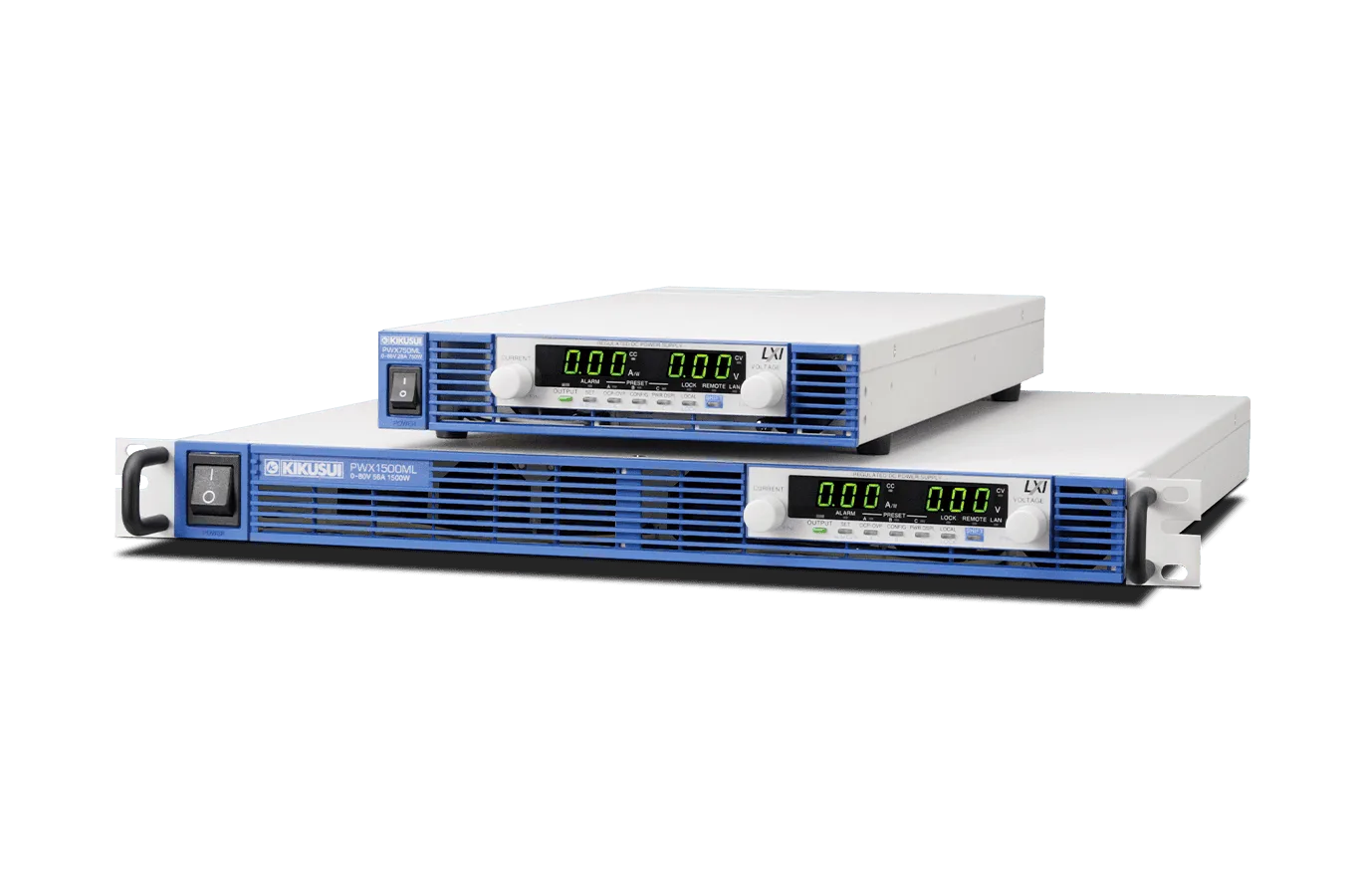

薄型宽量程可变开关型直流电源PWX 系列

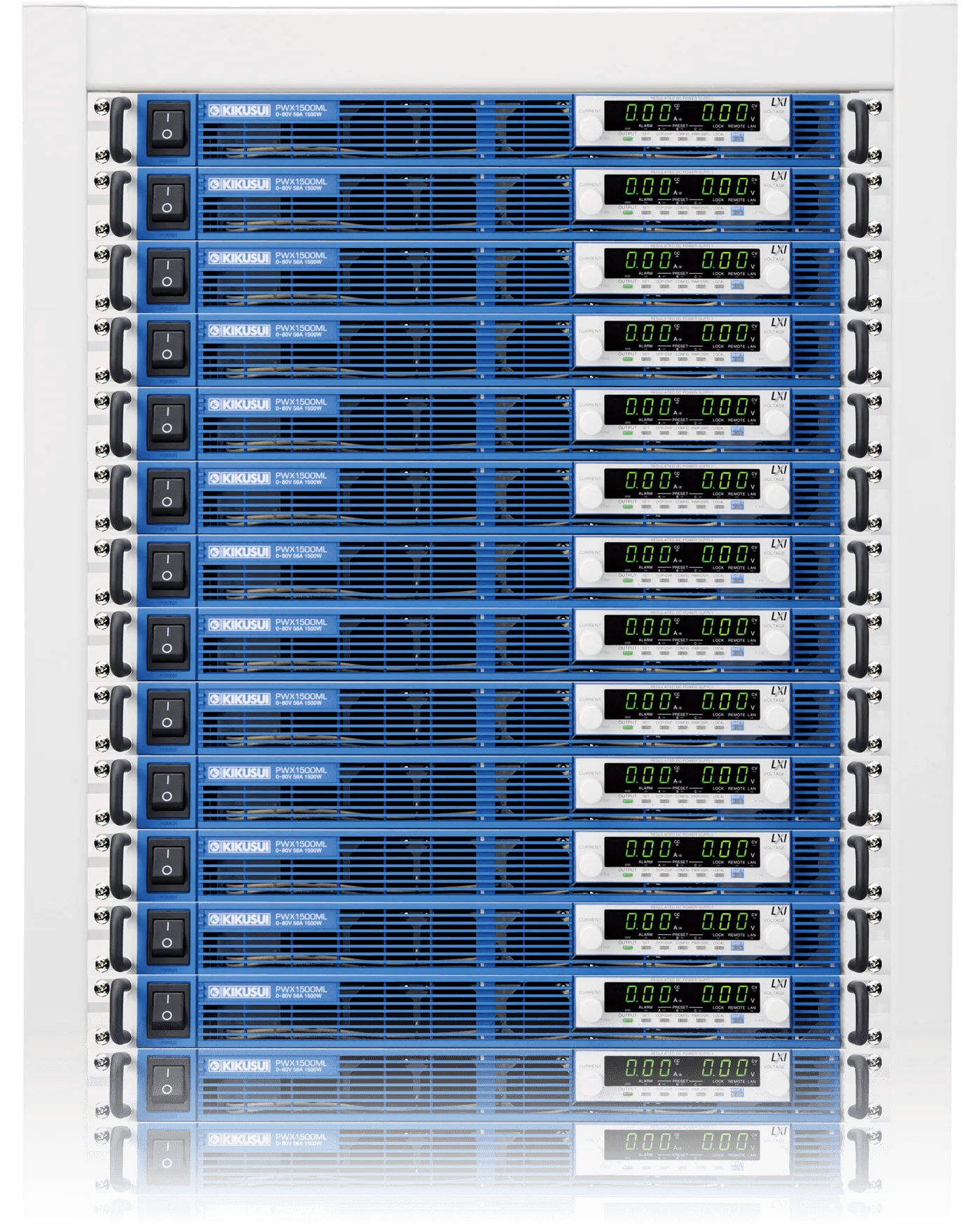

可联网的新一代机架式电源
性能/功能
可进行 N 对 M 的网络型远程控制与监控 新一代机架式电源
PWX 系列是作为机架式电源进行了优化设计的 CV/CC可变型开关式直流稳定化电源。为了提高实装效率,呈 19 英寸架宽的薄型设计。用于内部冷却的吸排气也只装在前后侧,可以进行上下紧密接合的实装。
除此以外,在此系列中还标配了 LAN、USB、RS232C等系统集成所不可缺少的各种通信接口。如同时使用VMCB( 假想多频总线 ) 功能,则不只可以实行 1 对 N,还可以高效实行 N 对 M 且大规模的网络型远程控制与监控。
尤其是 LAN 可对应 LXI※,可以使用个人电脑、智能手机、平板电脑等的网络浏览器进行控制与监控。还可轻松实现对其他建筑物中的电源的远程管理等。输出规格有输出功率 750W 与 1500W 两种类型,作业领域为“3 倍比”恒功率,可以进行广范围的电压电流设定组合。例如,额定输出电力 1500W 型的PWX1500ML 可 以 在 80V-18.75A 到 26.8V-56A 的 范围内进行无缝切换。
并且,输入电源电压也是 85V 〜 265V 的国际通用规格,并内置抑制高频电流用的PFC( 功率因数改善电路 )。此外,还配置有外部模拟信号控制监控器信号输出、主机从机并联运行功能、各种保护功能、内存功能等。 *支持半机架型号 2.0 版。
标配 LAN×VMCB ( 假想多通道总线 ) 功能支持
网络型远程 控制与监控
PWX 系列标配 LAN、USB、RS232C 作为通信接口。并且,如 同时使用可将多个 PWX 系列进行假想工作组化来进行管理的 “VMCB( 假想多通道总线 )”功能 ※1,则不只可以实行 1 对 N, 还可以高效实行 N 对 M 且大规模的网络型远程控制与监控。
尤其是 LAN 可对应 LXI(LAN eXtention for Instrumentation),可以使用个人电脑、智能手机、平板电脑等的网络浏览器对嵌入 PWX 系列的网络服务器进行访问,从而对电源进行控制与监控。
另外,如果使用另售的时序创建软件 SD013-PWX (Wavy for PWX),则不只能够指定通道 ( 个别 ) 设置连接到 VMCB 上的PWX 系列,还可以利用 global 命令进行批量控制 ※2。可以同时进行多台设备的输出 ON/OFF 切换,以及输出电压、电流值操作。
※1 :关于PWX750ML,计划在固件版本Ver.2.0 以上的版本中开通此功能。 ※2 :只在Wavy for PWX 的“直接控制”时有效。且global 命令在VXI-11/HiSLIP/ SCPI-RAW 的控制中也可以使用。

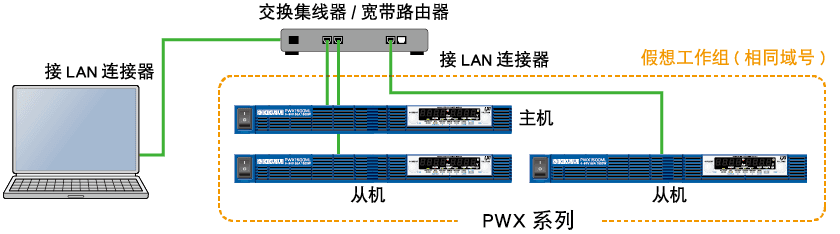

LAN 接口与VMCB 组成的基本结构( 例)
使用集线器将个人电脑和PWX 系列连接到LAN,如下图所示对欲进行 假想工作组化的PWX 系列进行设置。并且,假想工作组设置数量Max 为255 个,每个工作组的Max 构成数量为31 台,工作组内的机型不 必统一。
配置 | IP 地址 | 域名 | 频道号 |
---|---|---|---|
母机 | 192.168.1.1 | 1 | 0 |
从机 | 192.168.1.2* | 1 | 1 |
192.168.1.3* | 1 | 2 |
*也可通过 DHCP 服务器进行自动配置。
通信监控机能
:通过时时通信来监控设备。比如说, 当LAN 线脱落时,在设定的时间内没有识别到被 控设备,这是会出现通信报警(报警灯点亮),这 时设备的输出会自动停止。防止在没有监控下的误 工作,提升了系统的信赖性。 ※ 对应主机版本为Ver2.2X 以上的机型。
关于LAN 连接上的安全问题对于嵌入的WEB 服务器,可以通过设置密码进行访问限制。并且,对于使用VXI-11/HiSLIP/SCPI-RAW 进行的控制,可以设置为通过IP 地址进行主机访 问限制。可以防止来自未注册(Max 可注册4 台)主机的终端的访问。
LAN 通信接口
通过LAN 通信接口进行控制的特征为可以快速地对数个设备进行控制, 理论上可控制的Max 数量为约42 亿。(Max 通信速度因连接设备数量 而变化。) 另外,由其标准上可以实现控制方( 控制器) 与被控制方混装, 因此可以适用于各种用途,这也是其特征之一。并且,在使用Apple Bonjour 的计算机系统中,可以使用主机名代替IP 地址进行访问。 安装有AUTO MDIX 功能: PWX 系列可以自动辨别连接的LAN 电缆是直通线还 是交叉线,从而采取恰当的方法连接。
USB 通信接口
由即插即用系统进行的自动识别使用户从以前数码控制时的复杂设 定操作中得以解放,可以说适用于1:1 的控制。标准上Max 连接设 备数量为127 台。另外,PWX 系列的依照USB2.0 规格,实现了Max 12Mbps(Full Speed) 的通信速度。

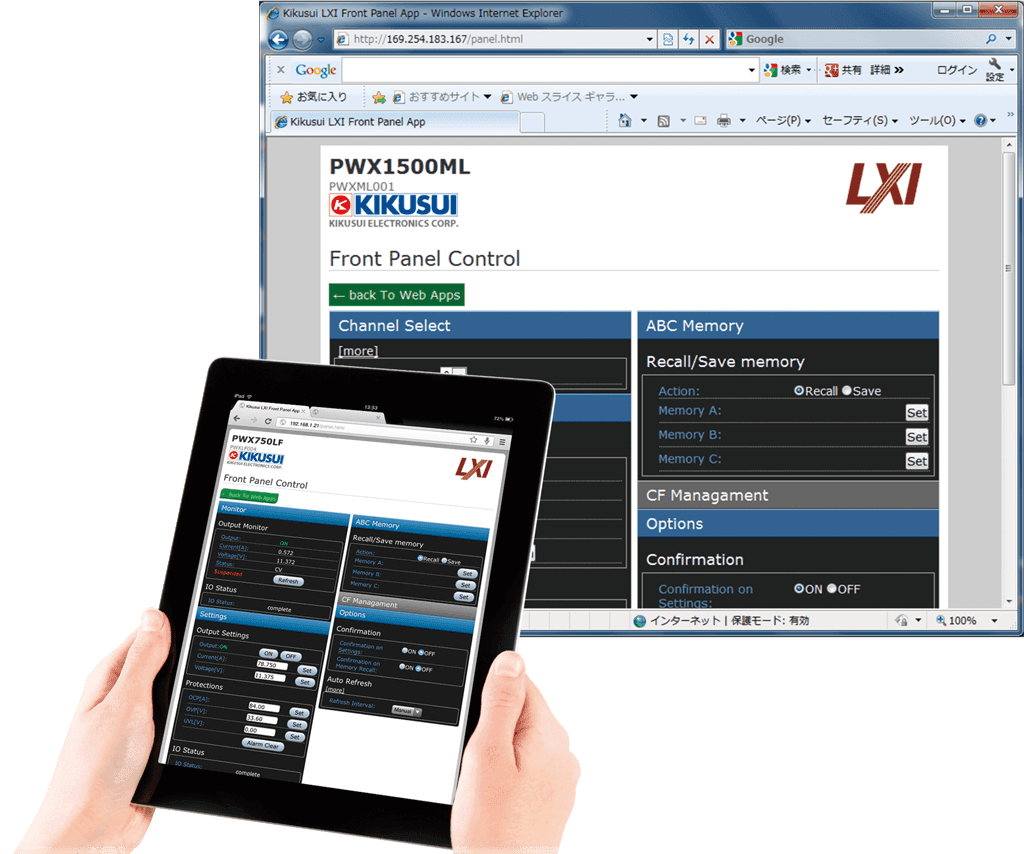

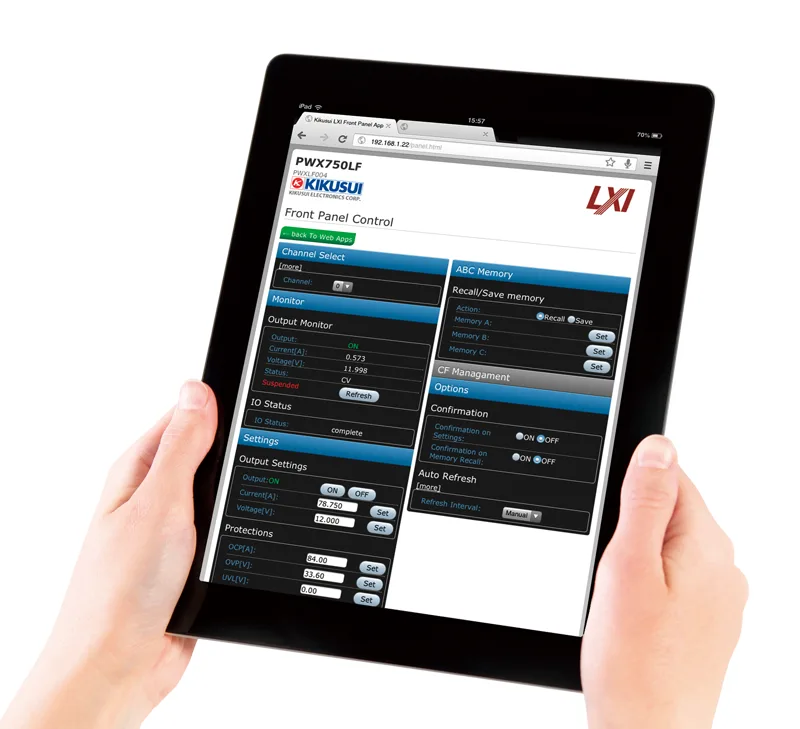

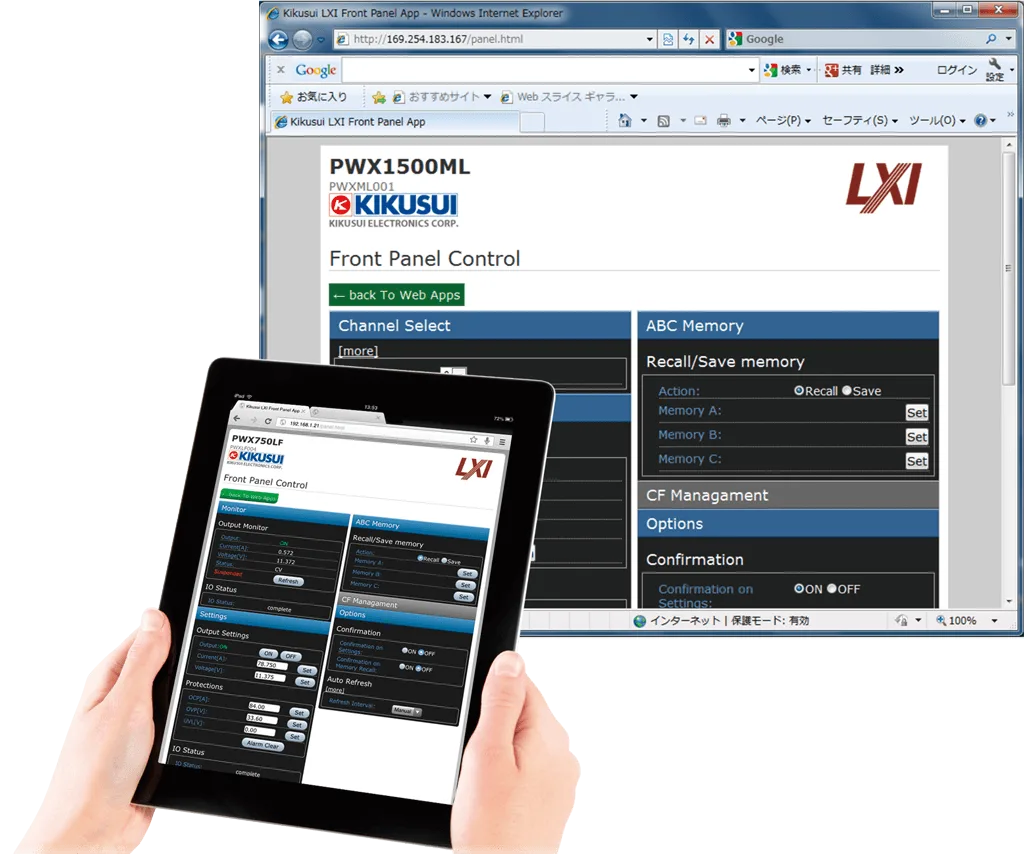

使用嵌入WEB服务器实现轻松访问
可以使用个人电脑、智能手机、平板电脑等的WEB 浏览器访问嵌入 PWX 系列的网络服务器,进行电源控制与监控。

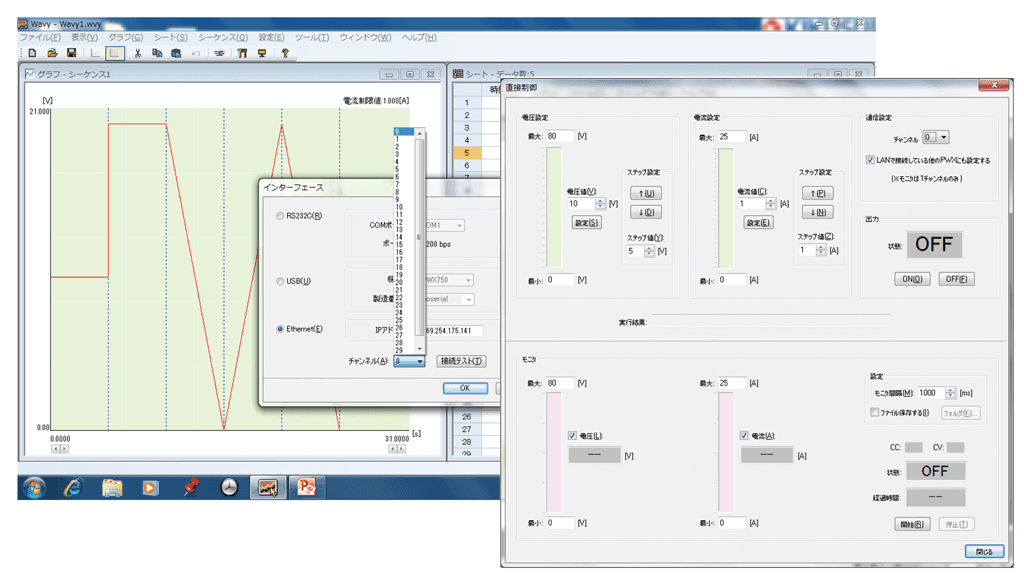

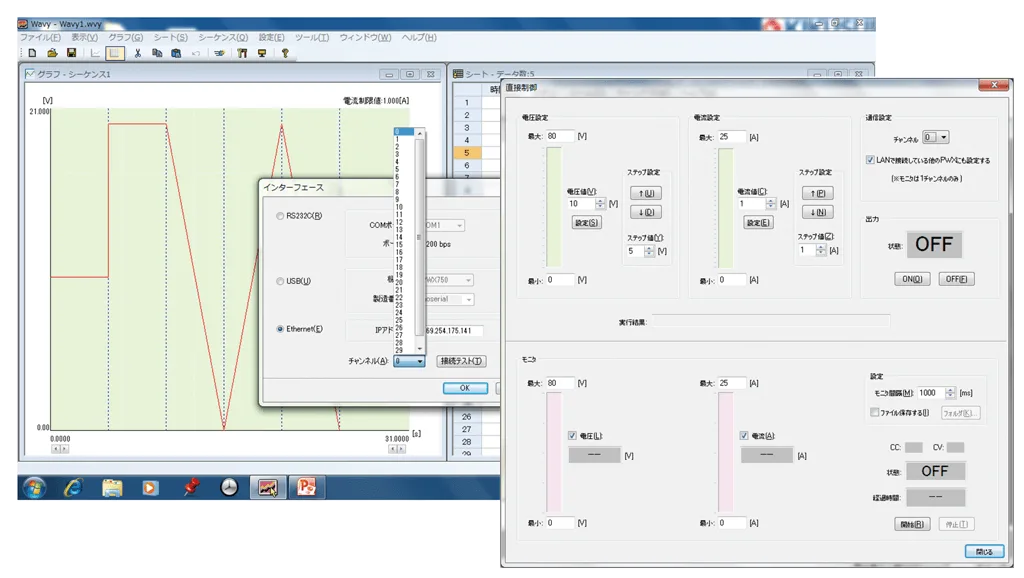

应用软件
用于帮助电源的自动测验、执行的软件。 也可使用鼠标描绘&和表格的计算来编辑波形。
【SD013-PWX(Wavy for PWX)】是支援KIKUSUI 电源, 负载的时序作成, 执行的软件。SD013-PWX 是为即使没有任何编程知识的人也能凭直感 使用电脑轻松随意的绘制时序控制模式图形而开发的。对电压、电流的 监视,记录等,象使用遥控器一样来操控电源。

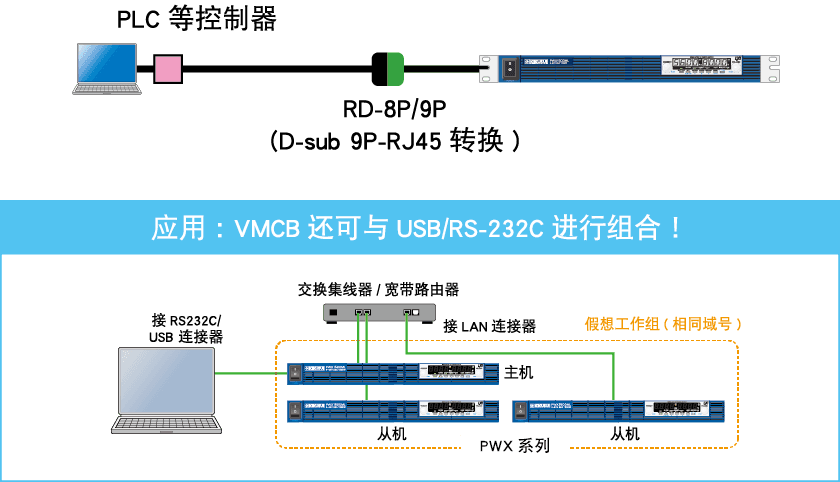

RS232C 通信接口
PWX 系列中还配备有RS232C 接口。可以用于与个人电脑、程序装置 等进行通信。接口形状为RJ45,使用时请另行购买D-sub 9P-RJ45 变 换电缆(RD-8P/9P)。PWX 系列中还配备有RS232C 接口。可以用于与 个人电脑、程序装置等进行通信。接口形状为RJ45,使用时请另行购 买D-sub 9P-RJ45 变换电缆(RD-8P/9P)。
仿真设定
命令语言设定功能
可以进行国内外各公司的仿真设定!
遥控时可以设定使用的命令语言和仿真。选择仿真,可以 替代模仿别的公司产品来进行数字模拟控制。而且,在 RS232C 通信接口中,如果将命令语言设定为LGCy 语言, 也可以对应其他产品及本公司PAG 产品独自的命令。
工作领域
“3 倍比”恒功率型
工作领域为可以进行广范围电压电流设定组合的“3 倍比”恒功率型。例如额定输出功率1500W,ML(PWX1500MLF) 机型,可以从80V-18.75A 到 26.8V-56A 之间无间隙动作。
型号 | 额定电压范围 | 额定输出电压示例 | 750W | 1500W | ||
---|---|---|---|---|---|---|
L (LF) | 10 V 至 30 V | 10V | 75A-25A | 75A | 150 A 至 50 A | 150 A. |
12.5 V | 60A | 120A | ||||
15V | 50A | 100A | ||||
20V | 37.5A | 75A | ||||
30V | 25A | 50A | ||||
ML (MLF) | 26.8 V 至 80 V | 26.8 V | 28A – 9.37A | 28A | 56A-18.75A | 56A. |
30V | 25A | 50A | ||||
35V | 21.4A | 42.8A | ||||
40 V | 18.75A | 37.5A | ||||
45V | 16.66A | 33.33A | ||||
60V | 12.5A | 25A | ||||
80V | 9.375A | 18.75A | ||||
MH (MHF)。 | 75 伏至 230 伏 | 75 V | 10A 至 3.26A | 10A | 20A 至 6.52A | 20A |
80V | 9.375A | 18.75A | ||||
100V | 7.5A | 15A | ||||
150 V | 5A | 10A | ||||
200V | 3.75A | 7.5A | ||||
230V | 3.26A | 6.52A | ||||
H (HF) | 214.2 V 至 650 V | 214.2 V | 3.5 A 至 1.153 A | 3.5A | 7A 至 2.307A | 7A |
300V | 2.5A | 5A | ||||
400 V | 1.875A | 3.75A | ||||
500V | 1.5A | 三个 A. | ||||
600V | 1.25A | 2.5A | ||||
650V | 1.153A | 2.307A |
空间&成本的比较
相当于多台单一量程型电源的工作量!

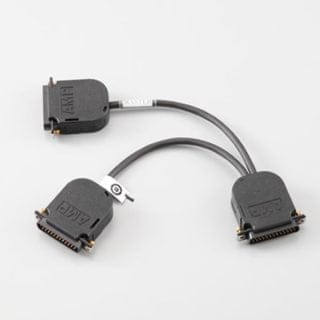

容量扩充
串联运行
Max 可以串联连接2台。供给负载的电压为2台数出电压的合计电压。 电压没定的精度为单机的精度。
※ 单控运转不可。※PWX750HF, PWX1500H 除外
标准配置的实用性便利功能
分泄电路(breeder circuit) 的ON / OFF 功能
PWX 系列中在输出端连接有电容器,配置有能够在OUTPUT OFF 时对 其电荷进行放电的分泄电路。比如说,如果输出端子上连接了,那么, 即使处于OUTPUT OFF 分泄电路也是ON 状态的话,则会通过分泄电路 对电池等的电荷放电。此时,如果将分泄电路设定为OFF 状态,则可 防止过放电。由此,可以省略对电池等进行充电时所必须的用于防止 逆电流的二极管。
输出 ON 时的启动状态设定
可以设定输出设为ON 时优先的输出模式(CC ( 定电流) 优先/CV( 定电 压) 优先)。防止输出ON 时的过冲。
预设内存功能
共可储存3 组电压、电流、OVP、OCP、及UVL 的各设定值的预设内存。 可在需要时从预设内存中将保存的设定值调出。
模拟接口
PWX 系列配置有外部电压、电阻控制等在试验用电源装置的模拟外部 信号控制与监控用途中所必要的接口。外部信号的输入及状态信号的 输出能够使用后面板J1 连接器进行。

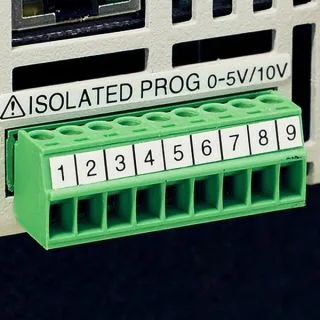

绝缘模拟接口( 工厂选购件)
如果在下订单时进行指定,可以将绝缘模拟接口内置。输出电压·电流 的外部控制,可通过外部接点来控制输出的ON/OFF,shutdown, 输出电 压·电流监控,可使用绝缘后的信号。本选购件可以选择电压控制型(0V 〜5V 或0V 〜10V) 和电流控制型(4mA 〜20mA)。

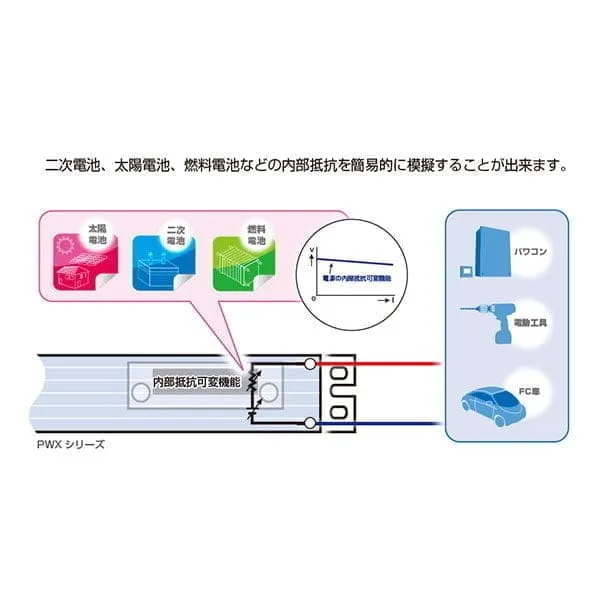

环保和新能源领域解决方案内部电阻可变功能 * 工厂选购件
内部电阻可变功能
在恒电压动作状态下,根据相应的输出电流值,使输出电压值随着所设定的电阻值下降的功能。 可以很轻松地模拟二次电池、太阳能电池、燃料电池等的内部电阻。 另外,可以通过机体的配置设定和通信接口(LAN/USB/RS232C)来设置电阻值。
可变范围
Rint : 内部电阻值
0 <Rint ≦ Rint (max)
PWX750LF | PWX750MLF | PWX750MHF | PWX750HF | PWX1500L | PWX1500ML | PWX1500MH | PWX1500H | |
---|---|---|---|---|---|---|---|---|
Rint (min) [Ω] | 0.0001 *1 | 0.001 | 0.01 | 0.1 | 0.0001 | 0.001 | 0.01 | 0.1 |
Rint (max) [Ω] | 0.4000 *1 | 2.857 | 23.00 | 185.7 | 0.2000 *1 | 1.429 | 11.50 | 92.9 |
分辨率 [Ω] | 0.0001 *1 | 0.001 | 0.01 | 0.1 | 0.0001 *1 | 0.001 | 0.01 | 0.1 |
*1 使用前面板进行设定时,Min 位的数字不会在控制面板的显示部进行显示。而是以细小的分辨率进行变化,四舍五入后进一位,再进行显示。
并联运行时,通过前面板可设定的Max 电阻值为单独运行时的Rint(max) 除以并联运行台数后的值。 分辨率为单独运行时的分辨率除以并联台数后的值。
规格
PWX750LF | PWX750MLF | PWX750MHF | PWX750HF | PWX1500L | PWX1500ML | PWX1500MH | PWX1500H | |
---|---|---|---|---|---|---|---|---|
可设置的 Max 内部电阻值 Rint(max)[Ω] | 0.400 | 2.857 | 23.00 | 185.7 | 0.200 | 1.429 | 11.50 | 92.9 |
规格
PWX系列 750W型
AC输入
项目 / 类型名称 | PWX750LF | PWX750MLF | PWX750MHF | PWX750HF | |
---|---|---|---|---|---|
半机架尺寸 | PWX750ML | ||||
公称输入额定值 | 100 Vac 〜 240 Vac、50 Hz 〜 60 Hz、单相 | ||||
输入电压范围 | 85Vac〜265Vac | ||||
输入频率范围 | 47Hz ~ 63Hz | ||||
电流 (MAX) *1 | 100 Vac | 10.5A | |||
200 Vac | 5.25A | ||||
冲击电流 *2 | 70 A 以下 | ||||
功率 (MAX) *3 | 1100VA | ||||
功率因数(TYP 值) *1 | 0.99(输入电压 100 V)/ 0.97(输入电压 200 V) | 0.98(输入电压 100 V) / 0.96(输入电压 200 V) | |||
效率 *1 | 74%以上 | ||||
输出保持时间 *3 | 20ms以上 |
*1. 额定负荷时。*2. 刚打开电源开关后 ( 约 1ms 内 ),不包括流经内部 EMC 过滤电路电容的充电电流成分。*3. 100 Vac,额定负荷时。
输出
项目 / 类型名称 | PWX750LF | PWX750MLF | PWX750MHF | PWX750HF | ||
---|---|---|---|---|---|---|
半机架尺寸 | PWX750ML | |||||
定格 | 输出电压 *1 | 30V | 80V | 230V | 650V | |
输出电流 *1 | 75A | 28A | 10A | 3.5A | ||
输出功率 | 750W | |||||
电压 | 可设定范围 | 0V〜31.5V | 0V〜84V | 0V〜241.5V | 0V〜682.5V | |
设定精度 | ±(0.05%of set+0.05% of rtg) | |||||
电源变动 *2 | ±5mV | ±10mV | ±25mV | ±67mV | ||
负荷变动 *3 | ±5mV | ±10mV | ±25mV | ±67mV | ||
过渡响应 *4 | 1 ms 以下 | 7ms以下 | ||||
脉动噪声 *5 | (p-p) *6 | 60mV | 80mV | 120mV | 330mV | |
(rms) *7 | 8mV | 8mV | 25mV | 60mV | ||
上升时间 | 定格负荷时 | 100ms | ||||
无负荷时 | 100ms | |||||
下降时间 *8 | 定格负荷时 | 100ms | 150ms | 250ms | ||
无负荷时 | 450ms | 550ms | 1500ms | 3000ms | ||
遥感 Max 补偿电压 ( 单程 ) | 1.5V | 4V | 5V | 5V | ||
温度系数 (MAX)*9 | 100 ppm / °C ( 外部控制时 ) | |||||
电流 | 可设定范围 | 0A〜78.75A | 0A〜29.4A | 0A〜10.5A | 0A〜3.675A | |
设定精度 *10 | ±(0.5%of set+0.1% of rtg) | |||||
电源变动 | ±9.5mA | ±4.8mA | ±3mA | ±2.35mA | ||
负荷变动 | ±20mA | ±10.6mA | ±7mA | ±5.7mA | ||
脉动噪声 *11 | (rms) *7 | 150mA | 65mA | 30mA | 15mA | |
温度系数(TYP値)*9 | 100ppm/℃ |
*1. Max 输出电压与 Max 输出电流被 Max 输出功率所限制。*2. 85 Vac 〜 135 Vac、或 170 Vac 〜 265 Vac,恒定负荷。*3. 在额定输出电压下,使负荷从无负荷上升到额定负荷(额定输 出功率 / 额定输出电压)时的变化量。根据感应点测量。*4. 输出电压恢复到额定输出电压的 ±(0.1 % + 10 mV) 以内所需的时间。负荷电流的变动值在设定输出电压的 Max 电流的 50 % 〜 100 % 范围内。*5. 使用 JEITA 标准 RC-9131 1:1 探头测量。*6. 测量频带为 10 Hz 〜 20 MHz 的情况。*7. 测量频带为 5 Hz 〜 1 MHz 的情况。*8. 分压回路的 ON/OFF 的设定为 ON 时。 *9. 周围温度在 0 °C〜 50 °C范围内的情况。*10. PWX750HF 机型时的额定电流的范围为 0.2 % 〜 100 %。*11. 输出电压达到额定的 10 % 〜 100 % 时。在额定输出电流。
显示功能
项目 / 类型名称 | PWX750LF | PWX750MLF | PWX750MHF | PWX750HF | |
---|---|---|---|---|---|
半机架尺寸 | PWX750ML | ||||
电压显示 | Max 显示值 | 99.99 ( 固定小数点 ) | 999.9(固定小数点) | ||
显示精度 | ±(0.2 % of rdng +5 digits) | ||||
电流显示 | Max 显示值 | 99.99 ( 固定小数点 ) | 9.999(固定小数点) | ||
显示精度 | ±(0.5 % of rdng +5 digits) | ||||
功率显示 *1 | PWR DSPL 按钮灯亮(红色) | ||||
Max 显示值 | 9999 | ||||
显示精度 | 显示电流值与电压值的乘积结果 | ||||
动作显示 | OUTPUT ON/OFF、CV 动作、CC 动作、报警动作、 遥控动作 (LAN 动作 )、锁定动作、预设参数 |
*1. 按下 PWR DSPL 按钮就会在显示电流的地方显示功率值。每按一下就在功率值显示与电流值显示之间切换一次。
保护功能
项目 / 类型名称 | PWX750LF | PWX750MLF | PWX750MHF | PWX750HF |
---|---|---|---|---|
半机架尺寸 | PWX750ML | |||
保护功能 | 过电压保护 (OVP)、过电压保护 2 (OVP2) 、过电流保护 (OCP) 、低电压限制 (UVL)、过热保护 (OHP) 、过热保护 2 (OHP2) 、 风扇转动异常保护 (FAN) 、感测错误连接保护 (SENSE)、交流输入欠压保护 (AC-FAIL) 、关机 (SD)、功率限制 (POWER LIMIT) |
信号输出
项目 / 类型名称 | PWX750LF | PWX750MLF | PWX750MHF | PWX750HF | |
---|---|---|---|---|---|
半机架尺寸 | PWX750ML | ||||
监视器信号输出 *1 | 电压监视器(VMON) | 可选择监视电压量程:0 V 〜 5 V 或 0 V 〜 10 V | |||
设定精度 | 2.5 % of rtg | ||||
电流监视器(IMON) | 可选择监视电压量程:0 V 〜 5 V 或 0 V 〜 10 V | ||||
设定精度 | 2.5 % of rtg | ||||
状态信号输出 *1,*2 | OUTON STATUS、CV STATUS、CC STATUS、ALM STATUS、PWR ON STATUS |
*1. 后面板的 J1 接头。*2. 光耦合器集电极开路输出。Max 电压 30 V、Max 电流 (sink)8 mA。输出及控制回路绝缘。普通状态是浮动的 ( 对接地电压在 60V 以内 )。状态信号之间不绝缘。
控制功能
项目 / 类型名称 | PWX750LF | PWX750MLF | PWX750MHF | PWX750HF | |
---|---|---|---|---|---|
半机架尺寸 | PWX750ML | ||||
外部 控制*1 | 输出电压控制 (VPGM) | 额定输出电压的 0 % 〜 100 % 可选择控制电压 :0 V 〜 5 V 或 0 V 〜 10 V | |||
精度 | 5 % of rtg | ||||
输出电流控制 (IPGM) | 额定输出电流的 0 % 〜 100 % 可选择控制电压 :0 V 〜 5 V 或 0 V 〜 10 V | ||||
精度 | 5 % of rtg | ||||
输出开关控制 OUTPUT ON/OFF CONT | 可选择控制逻辑:根据TTL水平信号L打开输出、 或者根据 TTL 水平信号 H 打开输出 | ||||
输出关闭控制 SHUT DOWN | 根据 TTL 水平信号 L 关闭输出 | ||||
取消报警控制 ALM CLR | 根据 TTL 水平信号 L 取消报警 |
*1. 后面板的 J1 接头。
其它功能
项目 / 类型名称 | PWX750LF | PWX750MLF | PWX750MHF | PWX750HF |
---|---|---|---|---|
半机架尺寸 | PWX750ML | |||
单一控制并联运行 | 含主机 Max 4 台 ( 同一型号 ) | |||
直流运行*1 | 2 台 ( 同一型号 ) | |||
预先设定内存 | 电压设定值、电流设定值、OVP 设定值、 OCP 设定值及 UVL 设定值的组合共可储存 3 组 | |||
锁定 | 除了 OUTPUT 按钮之外的所有操作均无效 |
*1. PWX750HF 除外。
通信接口
项目 / 类型名称 | PWX750LF | PWX750MLF | PWX750MHF | PWX750HF |
---|---|---|---|---|
半机架尺寸 | PWX750ML | |||
软件协议 | IEEE Std 488.2-1992 | |||
指令语言 | 遵循 SCPI Specification 1999.0 有互换模式 ( 切换 ) *2 ·TDK-Lambda 公司产品 Genesys 系列 ·Agilent Technologies 公司产品 N5700/ N8700 ·Sorensen 公司的产品 DSC 系列 ·本公司的产品 PAG 系列 | |||
RS232C、USB、LAN | USBTMC-USB488, LXI1.3ClassC |
*2 并不保证可兼容对应所有的计量计测设备的软件与驱动。
一般
项目 / 类型名称 | PWX750LF | PWX750MLF | PWX750MHF | PWX750HF | |
---|---|---|---|---|---|
半机架尺寸 | PWX750ML | ||||
环境条件 | 工作环境 | 室内使用,过电压类别 II | |||
工作温度/湿度 | 0 °C〜 +50 °C/20 %rh 〜 85 %rh (不结露) | ||||
保存温度 / 湿度 | -10 °C〜 +60 °C (ML 限 -20 °C〜 +70 °C ) /90 %rh 以下 ( 不结露 ) | ||||
高度 | 2000 m 以下 | ||||
冷却方式 | 使用风扇强制空冷 | ||||
接地极性 | 可以负接地或正接地 | ||||
对接地电压 | ±250 Vmax | ±500 Vmax | ±800 Vmax | ||
绝缘模拟 接口 *1 | ±60 Vmax | ||||
耐电压 | 输入 – FG 间 | 1500 Vac,施加电压1分钟无异常 | |||
输入 – 输出间 | 2000 Vac、施加电压 1 分钟无异常 | 2250 Vac、施加电压 1 分钟无异常 | |||
输出 – FG 间 | 1500 Vdc、施加电压 1 分钟无异常 | 1600 Vdc、施加电压 1 分钟无异常 | 2000 Vdc、施加电压 1 分钟无异常 | ||
输入 – 绝缘模拟接口间 *1 | 2650 Vac、施加电压 1 分钟无异常 | ||||
输出 – 绝缘模拟接口间 *1 | 2300 Vdc、施加电压 1 分钟无异常 | 2650 Vdc、施加电压 1 分钟无异常 | 3300 Vdc、施加电压 1 分钟无异常 | ||
绝缘电阻 | 500 Vdc、100 MΩ 以上 (70 % 以下 ) | 1000 Vdc、100 MΩ 以上 (70 % 以下 ) | |||
输出 – FG 间 | 500 Vdc、40 MΩ 以上 (70 % 以下 ) | 1000 Vdc、40 MΩ 以上 (70 % 以下 ) | |||
安全性*2 | 符合以下的指令及规格的要求事项 低电压指令 2014/35/EU *3 EN 61010-1 (Class I *4、Pollution degree 2) | ||||
电磁兼容性(EMC) *2*3 | 符合以下的指令及规格的要求事项 EMC 指令 2014/30/EU EN 61326-1 (Class A *5) EN 55011 (Class A *5、Group 1 *6) EN 61000-3-2、EN 61000-3-3 适用条件 :与本产品连接时所使用的电缆及电线均在 3 m 以下 | ||||
外形尺寸(Max尺寸) / 重量 | 422.8(485) W×43(44) H×500(580) Dmm / 约 8kg | 422.8(485) W×43(44) H×500(580) Dmm / 约 7.5kg | |||
半机架尺寸 | 214 W×43(55) H×437(490) Dmm / 约 5kg | ||||

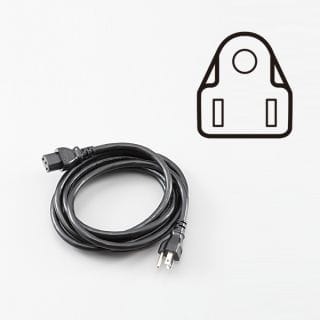

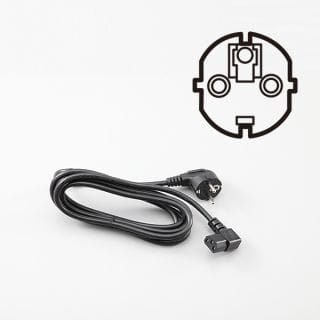

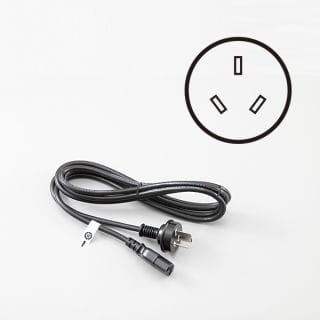

配件 | AC 电缆 1 本、输出端子护盖 1 组、输出端子 M8 螺钉套装 :2 组 ( 螺栓、螺母、弹簧垫圈、垫圈 )*ML 限 M6 螺钉套装、底座连接线 1 根、J1 连接器插头工具1套(壳体1个、连接器1个、插头1个、电源线扣1个、夹子2个、螺丝2种x2个)、装箱清单1份、快速参考和文1份、 英文 1 份、安全手册 1 本、China RoHS 表格 1 份、CD-ROM 1 张 |
*1. 工厂选购件。*2. 不适用于特殊订购品和改造品。*3. 只对应在面板上显示有 CE 标志 /UKCA 标志的机型。J1 连接器的连接用电缆若不安装磁环不适用。*4. 本产品属于 Class A 级设备。以工业环境使用为前提。在住宅区使用本产品会引起干扰。在此种情况下,为了防止无线广播和电视播放的信号接受收到干扰,用户需要采取特殊措施减少电磁辐射与感应干扰。*5. 本产品属于 Group 1 类设备。本产品在用于材料处理或者检查 / 分析上时,不会有意产生 / 使用以电磁辐射,感应和/ 或静电耦合的形式的射频能量。*6. 本产品属于 Class I 级设备。请必须将本产品的保护导体端子接地。如果接地不正确,不能保证安全性。*7. 污染是指,附着有可能引起绝缘耐力或者表面电阻率的低下的异物(固体、液体或者气体)的状态。污染度 2 是指,只存在非导电性的污染,时有因结露引起的一时导电性的状态。
PWX系列 1500W型
AC输入
项目 / 类型名称 | PWX1500L | PWX1500ML | PWX1500MH | PWX1500H | |
---|---|---|---|---|---|
公称输入额定值 | 100 Vac 〜 240 Vac、50 Hz 〜 60 Hz、单相 | ||||
输入电压范围 | 85 Vac 〜 265 Vac | ||||
输入频率范围 | 47Hz ~ 63Hz | ||||
电流 (MAX) *1 | 100 Vac | 21 A | |||
200 Vac | 10.5 A | ||||
冲击电流 *2 | 70 A 以下 | ||||
功率 (MAX) *3 | 2200 VA | ||||
功率因数(TYP 值) *1 | 0.99 (输入电压100 V) / 0.97 (输入电压200 V) | 0.98 ( 输入电压 100 V) / 0.96 ( 输入电压 200 V) | |||
效率 *1 | 74 % 以上 | ||||
输出保持时间 *3 | 20 ms 以上 |
*1. 额定负荷时。*2. 刚打开电源开关后 ( 约 1ms 内 ),不包括流经内部 EMC 过滤电路电容的充电电流成分。*3. 100 Vac,额定负荷时。
输出
项目 / 类型名称 | PWX1500L | PWX1500ML | PWX1500MH | PWX1500H | ||
---|---|---|---|---|---|---|
定格 | 输出电压 *1 | 30 V | 80 V | 230 V | 650 V | |
输出电流 *1 | 150 A | 56 A | 20 A | 7 A | ||
输出功率 | 1500 W | |||||
电压 | 可设定范围 | 0 V 〜 31.5 V | 0 V 〜 84 V | 0 V 〜 241.5 V | 0 V 〜 682.5 V | |
设定精度 | ±(0.05 % of set +0.05 % of rtg) | |||||
电源变动 *2 | ±5 mV | ±10 mV | ±25 mV | ±67 mV | ||
负荷变动 *3 | ±5 mV | ±10 mV | ±25 mV | ±67 mV | ||
过渡响应 *4 | 1 ms 以下 | 7ms以下 | ||||
脉动噪声 *5 | (p-p) *6 | 60mV | 80mV | 120mV | 330mV | |
(rms) *7 | 8 mV | 8 mV | 25 mV | 60 mV | ||
上升时间 | 定格负荷时 | 100ms | ||||
无负荷时 | 100ms | |||||
下降时间 *8 | 定格负荷时 | 100ms | 150ms | 250ms | ||
无负荷时 | 800 ms | 1000 ms | 1500 ms | 3000 ms | ||
遥感 Max 补偿电压 ( 单程 ) | 1.5V | 4V | 5V | 5V | ||
温度系数 (MAX)*9 | 100 ppm / °C ( 外部控制时 ) | |||||
电流 | 可设定范围 | 0 A 〜 157.5 A | 0 A 〜 58.8 A | 0 A 〜 21 A | 0 A 〜 7.35 A | |
设定精度 *10 | ±(0.5% of set+0.1% of rtg) | |||||
电源变动 | ±17 mA | ±7.6 mA | ±4 mA | ±2.7 mA | ||
负荷变动 | ±35 mA | ±16.2 mA | ±9 mA | ±6.4 mA | ||
脉动噪声 *11 | (rms)*7 | 300mA | 130mA | 60mA | 30mA | |
温度系数(TYP値)*9 | 100ppm/℃ |
*1. Max 输出电压与 Max 输出电流被 Max 输出功率所限制。*2. 85 Vac 〜 135 Vac、或 170 Vac 〜 265 Vac,恒定负荷。*3. 在额定输出电压下,使负荷从无负荷上升到额定负荷(额定输出 功率 / 额定输出电压)时的变化量。根据感应点测量。*4. 输出电压恢复到额定输出电压的 ±(0.1 % + 10 mV) 以内所需的时间。负荷电流的变动值在设定输出电压的 Max 电流的 50 % 〜 100 % 范围内。*5. 使用 JEITA 标准 RC-9131 1:1 探头测量。*6. 测量频带为 10 Hz 〜 20 MHz 的情况。*7. 测量频带为 5 Hz 〜 1 MHz 的情况。*8. 分压回路的 ON/OFF 的设定为 ON 时。 *9. 周围温度在 0 °C〜 50 °C范围内的情况。*10. PWX1500L 和 PWX1500ML 机型时的额定电流的范围为 1 % 〜 100 %。PWX1500H 机型时的额定电流的范围为 0.2 % 〜 100 %。 *11. 输出电 压达到额定的 10 % 〜 100 % 时。在额定输出电流。
显示功能
项目 / 类型名称 | PWX1500L | PWX1500ML | PWX1500MH | PWX1500H | |
---|---|---|---|---|---|
电压显示 | Max 显示值 | 99.99 ( 固定小数点 ) | 999.9(固定小数点) | ||
显示精度 | ±(0.2 % of rdng +5 digits) | ||||
电流显示 | Max 显示值 | 999.9(固定小数点) | 99.99 ( 固定小数点 ) | 9.999(固定小数点) | |
显示精度 | ±(0.5 % of rdng +5 digits) | ||||
功率显示 *1 | PWR DSPL 按钮灯亮(红色) | ||||
Max 显示值 | 9999 | ||||
显示精度 | 显示电流值与电压值的乘积结果 | ||||
动作显示 | OUTPUT ON/OFF、CV 动作、CC 动作、报警动作、 遥控动作 (LAN 动作 )、锁定动作、预设参数 |
*1. 按下 PWR DSPL 按钮就会在显示电流的地方显示功率值。每按一下就在功率值显示与电流值显示之间切换一次。
保护功能
项目 / 类型名称 | PWX1500L | PWX1500ML | PWX1500MH | PWX1500H |
---|---|---|---|---|
保护功能 | 过电压保护 (OVP)、过电压保护 2 (OVP2) 、过电流保护 (OCP) 、低电压限制 (UVL)、过热保护 (OHP) 、过热保护 2 (OHP2) 、 风扇转动异常保护 (FAN) 、感测错误连接保护 (SENSE)、交流输入欠压保护 (AC-FAIL) 、关机 (SD)、功率限制 (POWER LIMIT) |
信号输出
项目 / 类型名称 | PWX1500L | PWX1500ML | PWX1500MH | PWX1500H | |
---|---|---|---|---|---|
监视器信号输出 *1 | 电压监视器(VMON) | 可选择监视电压量程:0 V 〜 5 V 或 0 V 〜 10 V | |||
设定精度 | 2.5 % of rtg | ||||
电流监视器(IMON) | 可选择监视电压量程:0 V 〜 5 V 或 0 V 〜 10 V | ||||
设定精度 | 2.5 % of rtg | ||||
状态信号输出 *1,*2 | OUTON STATUS、CV STATUS、CC STATUS、ALM STATUS、PWR ON STATUS |
*1. 后面板的 J1 接头。*2. 光耦合器集电极开路输出。Max 电压 30 V、Max 电流 (sink)8 mA。输出及控制回路绝缘。普通状态是浮动的 ( 对接地电压在 60V 以内 )。状态信号之间不绝缘。
控制功能
项目 / 类型名称 | PWX1500L | PWX1500ML | PWX1500MH | PWX1500H | |
---|---|---|---|---|---|
外部 控制*1 | 输出电压控制 (VPGM) | 额定输出电压的 0 % 〜 100 % 可选择控制电压 :0 V 〜 5 V 或 0 V 〜 10 V | |||
精度 | 5 % of rtg | ||||
输出电流控制 (IPGM) | 额定输出电流的 0 % 〜 100 % 可选择控制电压 :0 V 〜 5 V 或 0 V 〜 10 V | ||||
精度 | 5 % of rtg | ||||
输出开关控制 OUTPUT ON/OFF CONT | 可选择控制逻辑:根据TTL水平信号L打开输出、 或者根据 TTL 水平信号 H 打开输出 | ||||
输出关闭控制 SHUT DOWN | 根据 TTL 水平信号 L 关闭输出 | ||||
取消报警控制 ALM CLR | 根据 TTL 水平信号 L 取消报警 |
*1. 后面板的 J1 接头。
其它功能
项目 / 类型名称 | PWX1500L | PWX1500ML | PWX1500MH | PWX1500H |
---|---|---|---|---|
单一控制并联运行 | 含主机 Max 4 台 ( 同一型号 ) | |||
直流运行*1 | 2 台 ( 同一型号 ) | |||
预先设定内存 | 电压设定值、电流设定值、OVP 设定值、 OCP 设定值及 UVL 设定值的组合共可储存 3 组 | |||
锁定 | 除了 OUTPUT 按钮之外的所有操作均无效 |
*1. PWX1500H 除外。
通信接口
项目 / 类型名称 | PWX1500L | PWX1500ML | PWX1500MH | PWX1500H |
---|---|---|---|---|
软件协议 | IEEE Std 488.2-1992 | |||
指令语言 | 遵循 SCPI Specification 1999.0 有互换模式 ( 切换 ) *2 ·TDK-Lambda 公司产品 Genesys 系列 ·Agilent Technologies 公司产品 N5700/ N8700 ·Sorensen 公司的产品 DSC 系列 ·本公司的产品 PAG 系列 | |||
RS232C、USB、LAN | USBTMC-USB488, LXI1.3ClassC |
*1. PWX1500H 除外。*2. 并不保证可兼容对应所有的计量计测设备的软件与驱动。
一般
项目 / 类型名称 | PWX1500L | PWX1500ML | PWX1500MH | PWX1500H | |
---|---|---|---|---|---|
环境条件 | 工作环境 | 室内使用,过电压类别 II | |||
工作温度/湿度 | 0 °C〜 +50 °C/20 %rh 〜 85 %rh (不结露) | ||||
保存温度 / 湿度 | -10 °C〜 +60 °C /90 %rh 以下 ( 不结露 ) | ||||
高度 | 2000 m 以下 | ||||
冷却方式 | 使用风扇强制空冷 | ||||
接地极性 | 可以负接地或正接地 | ||||
对接地电压 | ±250 Vmax | ±500 Vmax | ±800 Vmax | ||
绝缘模拟 接口 *1 | ±60 Vmax | ||||
耐电压 | 输入 – FG 间 | 1500 Vac,施加电压1分钟无异常 | |||
输入 – 输出间 | 2000 Vac、施加电压 1 分钟无异常 | 2250 Vac、施加电压 1 分钟无异常 | |||
输出 – FG 间 | 1500 Vdc、施加电压 1 分钟无异常 | 1600 Vdc、施加电压 1 分钟无异常 | 2000 Vdc、施加电压 1 分钟无异常 | ||
输入 – 绝缘模拟接口间 *1 | 2650 Vac、施加电压 1 分钟无异常 | ||||
输出 – 绝缘模拟接口间 *1 | 2300 Vdc、施加电压 1 分钟无异常 | 2650 Vdc、施加电压 1 分钟无异常 | 3300 Vdc、施加电压 1 分钟无异常 | ||
绝缘电阻 | 输入 -FG 间 | 500 Vdc、100 MΩ 以上 (70 % 以下 ) | |||
输入 – 输出间 | 500 Vdc、100 MΩ 以上 (70 % 以下 ) | 1000 Vdc、100 MΩ 以上 (70 % 以下 ) | |||
输出 – FG 间 | 500 Vdc、40 MΩ 以上 (70 % 以下 ) | 1000 Vdc、40 MΩ 以上 (70 % 以下 ) | |||
安全性*2 | 符合以下的指令及规格的要求事项 低电压指令 2014/35/EU *3 EN 61010-1 (Class I *6, Pollution degree 2 *7) | ||||
电磁兼容性(EMC) | 符合以下的指令及规格的要求事项 EMC 指令 2014/30/EU EN 61326-1(Class A *4) EN 55011(Class A *4,Group 1 *5) EN 61000-3-2、EN 61000-3-3 适用条件 :与本产品连接时所使用的电缆及电线均在 3 m 以下 | ||||
外形尺寸(Max尺寸) / 重量 | 422.8(485) W×43(44) H×500(580) Dmm / 约 9.5kg | 422.8(485) W×43(44) H×500(580) Dmm / 约 9kg | |||
配件 | 输出端子护盖 1 组、输入端子护盖套装、输出端子 M8 螺钉套装:2 组 ( 螺栓、螺母、弹簧垫圈、垫圈 )、底座连接线 1 根、J1 连接器插头工具 1 套 ( 壳 体1个、连接器1个、插头1个、电源线扣1个、夹子2个、螺丝2种x2个)、装箱清单1份、快速参考和文1份、英文1份、安全手册1本、 China RoHS 表格 1 份、CD-ROM 1 张 |
*1. *2. *3. *4. *5. *6. *7. 工厂选购件。 不适用于特殊订购品和改造品。 只对应在面板上显示有 CE 标志 /UKCA 标志的机型。J1 连接器的连接用电缆若不安装磁环不适用。 本产品属于 Class A 级设备。以工业环境使用为前提。在住宅区使用本产品会引起干扰。在此种情况下,为了防止无 线广播和电视播放的信号接受收到干扰,用户需要采取特殊措施减少电磁辐射与感应干扰。 本产品属于 Group 1 类设备。本产品在用于材料处理或者检查 / 分析上时,不会有意产生 / 使用以电磁辐射,感应和 / 或静电耦合的形式的射频能量。 本产品属于 Class I 级设备。请必须将本产品的保护导体端子接地。如果接地不正确,不能保证安全性。 污染是指,附着有可能引起绝缘耐力或者表面电阻率的低下的异物(固体、液体或者气体)的状态。污染度 2 是指, 只存在非导电性的污染,时有因结露引起的一时导电性的状态。
