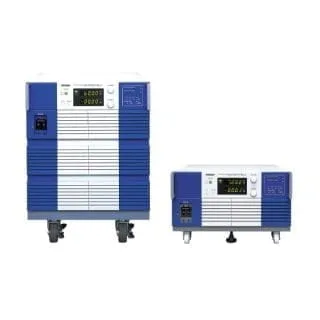

可变直流稳压电源 PAD-LA系列

PAD-LA系列

性能/功能

继承成就和信任

PAD-LA 系列在以往产品串联调节器方式输出可变型支流稳定电源机型PAD-L系列的基础上进行了重新设计。

不仅对基本性能精雕细琢,还采用了新颖的外观设计,提高了易用性。从研发、品质管理到生产现场,是一款使用领域广泛的”基础电源”。

Type Ⅲ

Type Ⅳ
Ⅲ 类型
Ⅳ 类型

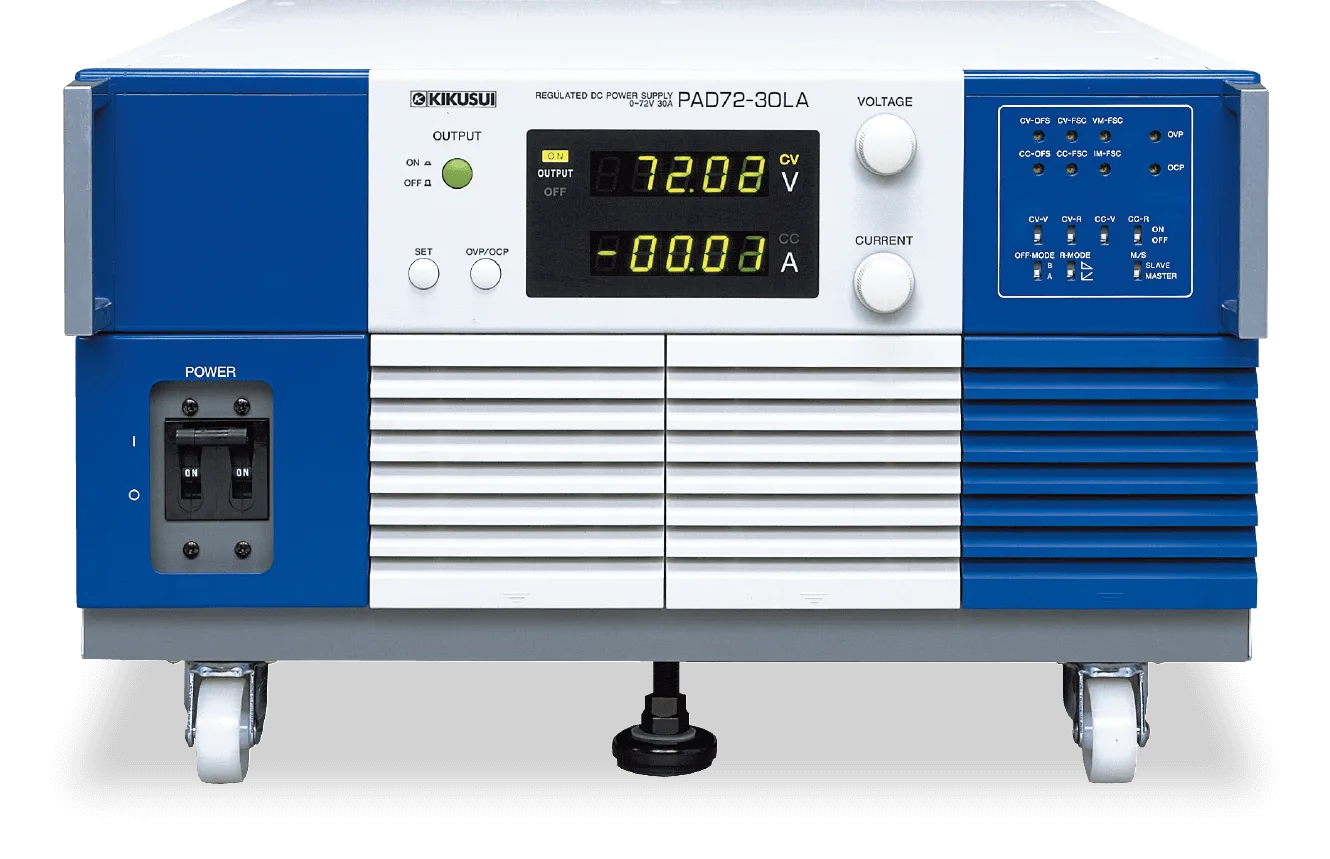

Ⅲ 类型

ModelCV[V]CC[A]
PAD16-100LA0〜160〜100
PAD36-60LA0〜360〜60
PAD60-35LA0〜600〜35
PAD110-20LA0〜1100〜20
PAD250-8LA0〜2500〜8

※已停产/库存有限

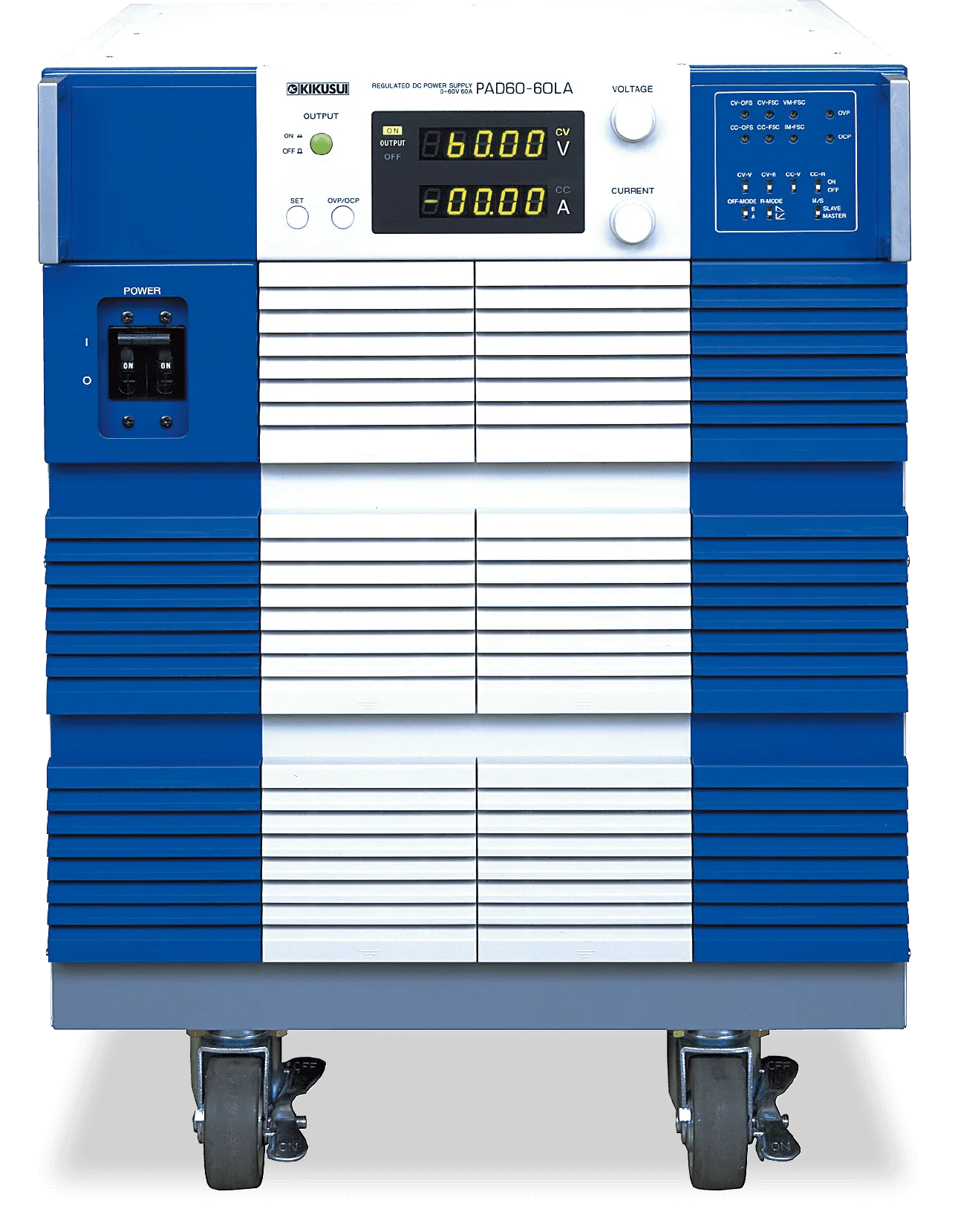

Ⅳ 类型

ModelCV[V]CC[A]
PAD36-100LA0〜360〜100
PAD60-60LA0〜600〜60
PAD110-32LA0〜1100〜32
PAD250-15LA0〜2500〜15

※已停产/库存有限

Front

PAD-LA Front
  1. POWER 开关
  2. OVP / OCP 开关
  3. OUTPUT ON / OFF 显示
  4. 电压表
  5. CV 显示
  6. VOLTAGE 旋钮
  7. 调整用可变电阻器
  8. 远程控制设定开关
  9. M / S 开关
  10. CURRENT 旋钮
  11. CC 显示
  12. 电流表
  1. POWER 开关
  2. OVP / OCP 开关
  3. OUTPUT ON / OFF 显示
  4. 电压表
  5. CV 显示
  6. VOLTAGE 旋钮
  1. 调整用可变电阻器
  2. 远程控制设定开关
  3. M / S 开关
  4. CURRENT 旋钮
  5. CC 显示
  6. 电流表

高辉度的大型4 位数显示器

电压、电流指示计从模拟类型变更为 数字类型。而且,由于输出ON/OFF、 CV/CC 的各动作显示也配置在附近, 可以迅速确认必需的情报。

OVP / OCP

在 OVP ( 过电压保护 ) 功能外,标配 了 OCP ( 过电流保护 )。

集中模式设定开关

用于输出以及显示器的调整、OVP 以 及OCP 动作点设定的各可变电阻器、模拟远程控制的动作模式设定、设定 单一控制并联运行( 或者串联运行) 中的主机或者从机的开关,都集中在 前面板的右上部,提高了使用的便利 性。

OUTPUT 以及SET 开关

与本机的电源开关不同,另装备 “OUT-PUT 开关”,设置有即使在输 出O FF 时,也能对现在设定的电压 值以及电流值进行设定或者确认的 “SET 开关”。

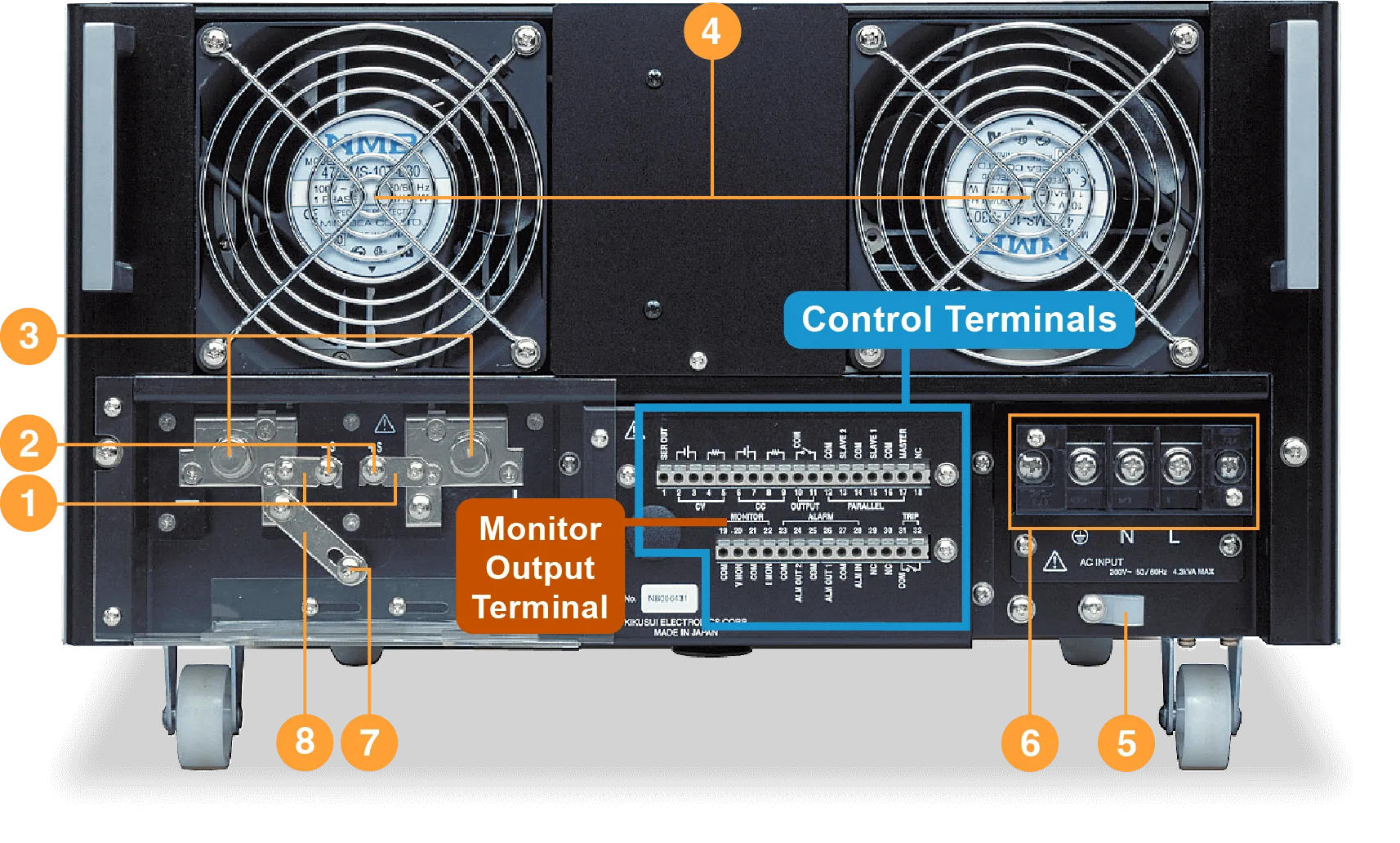

Rear

PAD-LA Rear
  1. 感测用短路片
  2. 感测端子
  3. DC OUTPUT 端子(M8 螺栓)
  4. 排气口
  5. 电缆夹
  6. AC INPUT 端子台(M6 螺钉)
  7. 外壳端子
  8. 接地用短路片
  1. 感测用短路片
  2. 感测端子
  3. DC OUTPUT 端子(M8 螺栓)
  4. 排气口
  1. 电缆夹
  2. AC INPUT 端子台(M6 螺钉)
  3. 外壳端子
  4. 接地用短路片

输出监控

标配输出电压以及输出电流的监控 输出端子。输出电压监控输出,在 0 ~额定输出电压下为0V ~约10V, 输出电流的监控输出在0 ~ 额定输 出电流下为0V ~ 约1V。

控制终端集成在后面板上

后面的控制端子台,从以往的口琴式 端子变为不使用螺钉的线夹端子。

电脑控制

PAD-LA 系列使用PIA4810,可以进行电脑控制。详细情况请进行咨询。

注 :使用 PIA3200 的控制器时,必须更换 ROM。
*PIA4810已停产,售完即止。

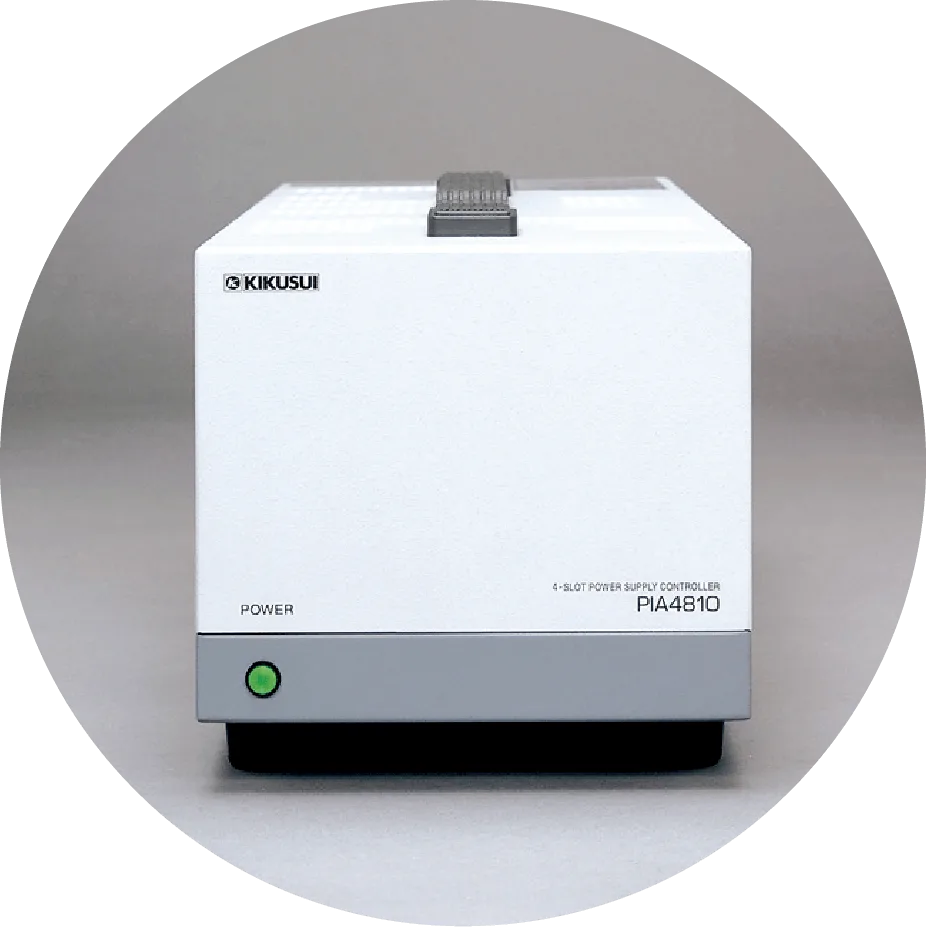

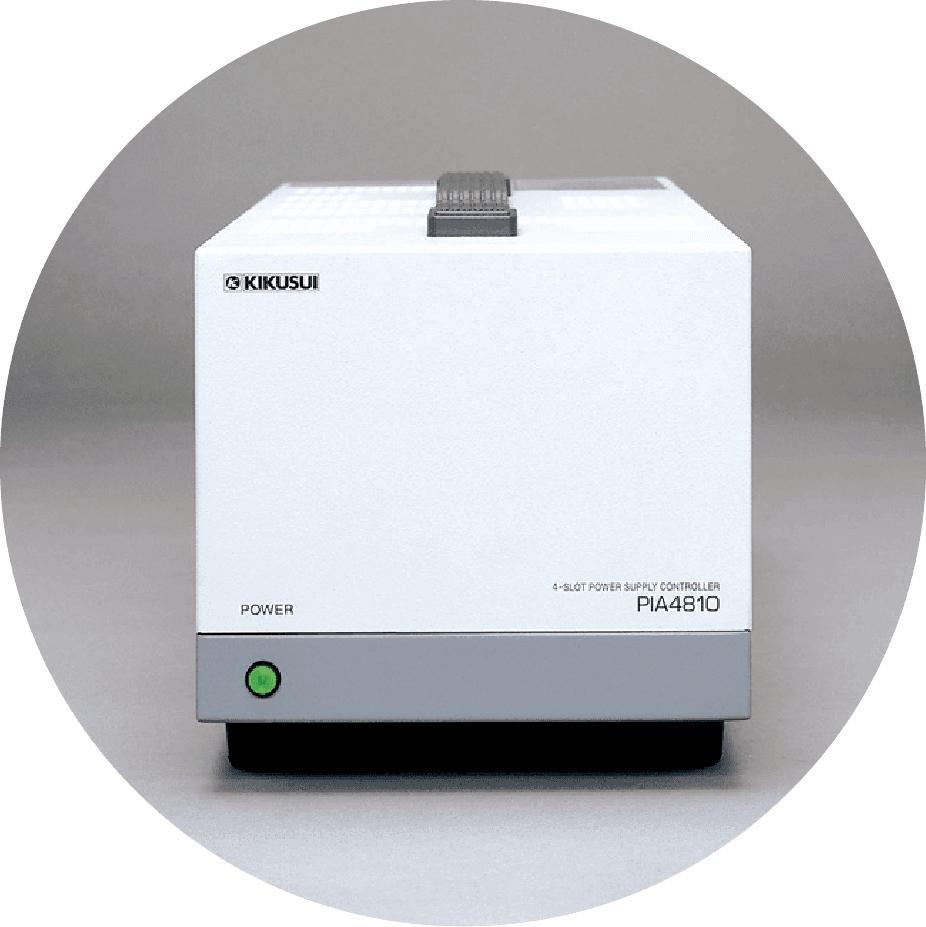

PIA4810

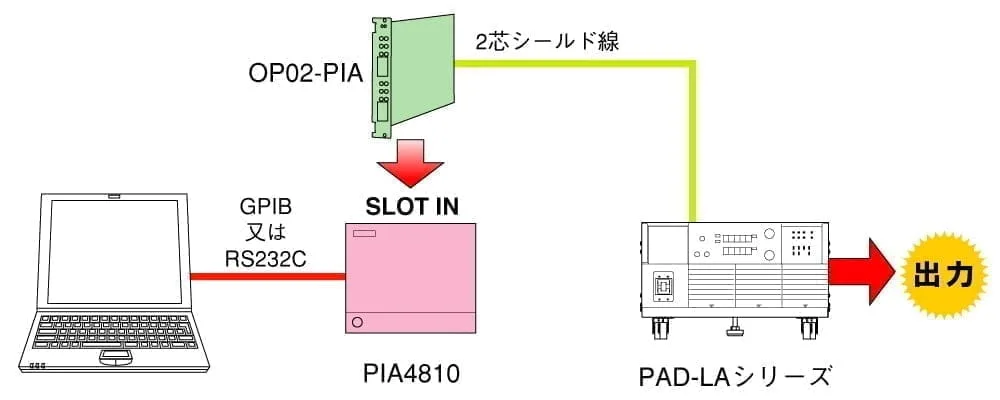

PAD-LA 系列系统扩充/ 概念图

控制内容

  • 输出电压的设定
  • 输出电流的设定
  • 输出的ON / OFF

PAD-LA 系列系统扩充/ 概念图

各类功能

  • 串联运行 (单一控制:主从)*1
  • 并联运行 (单一控制:主从)*1
  • 遥感功能
  • OVP(过电压保护)
  • OCP(过电流保护)
  • OHP(过热保护)
  • 输出电压监控器(0 V ~ 10 V)
  • 输出电流监控器(0 V ~ 1 V)
  • *1 相同型号中可以(串联运行:250V 系列可以连接至 2 台,此外可以连接至3台。并联运行:可至3台)

外部模拟控制功能

  • 基于外部电压的恒定电压控制 (0V 〜 10V,控制 0V 〜额定输出电压)*1
  • 基于外部电压的恒定电流控制 (0V 〜 10V,控制 0A 〜额定输出电流)*1
  • 基于外部电阻的恒定电压控制 (0Ω 〜 10kΩ,控制 0V 〜额定输出电压)*2
  • 基于外部电阻的恒定电流控制 (0Ω 〜 10kΩ,控制 0A 〜额定输出电流)*2
  • 基于外部接点的输出 ON / OFF *3
  • 基于外部接点的电源开关切断 *4
  • *1 通过前面板的输出电压、电流设定旋钮,可以任意调 整控制范围。
  • *2 可以通过设定开关,把通常 0 〜额定值 / 0 〜约 10kΩ 的控制切换为 0 〜额定值 / 约 10kΩ 〜 0Ω 的控制。
  • *3 通常通过接点短路关闭输出,但可以切换设定开关, 切换为通过接点开放,关闭输出。
  • *4 通常通过接点短路切断。通过改造,可以变更为接点 开放时切断。



支架安装示例

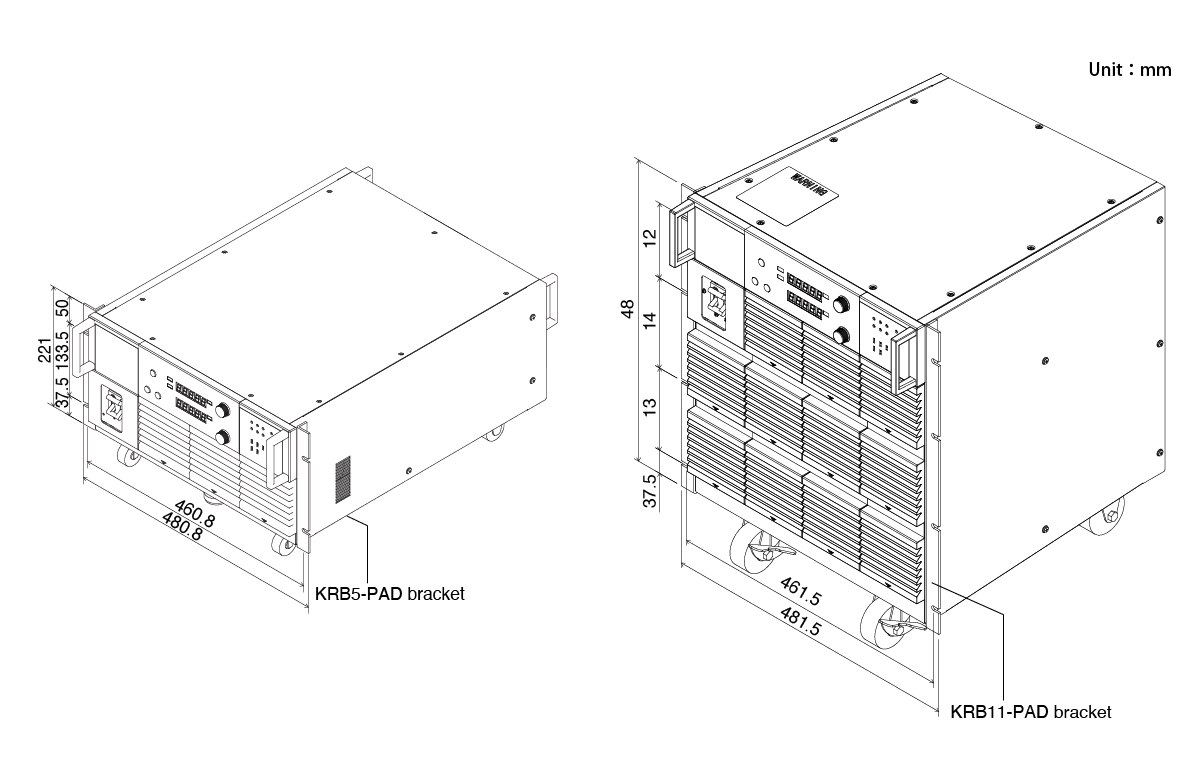

EIA 规格(英制尺寸)

EIA 规格(英制尺寸)

Inch rack EIA standard
ModelKRB5-PADKRB11-PAD
Type
Unit511

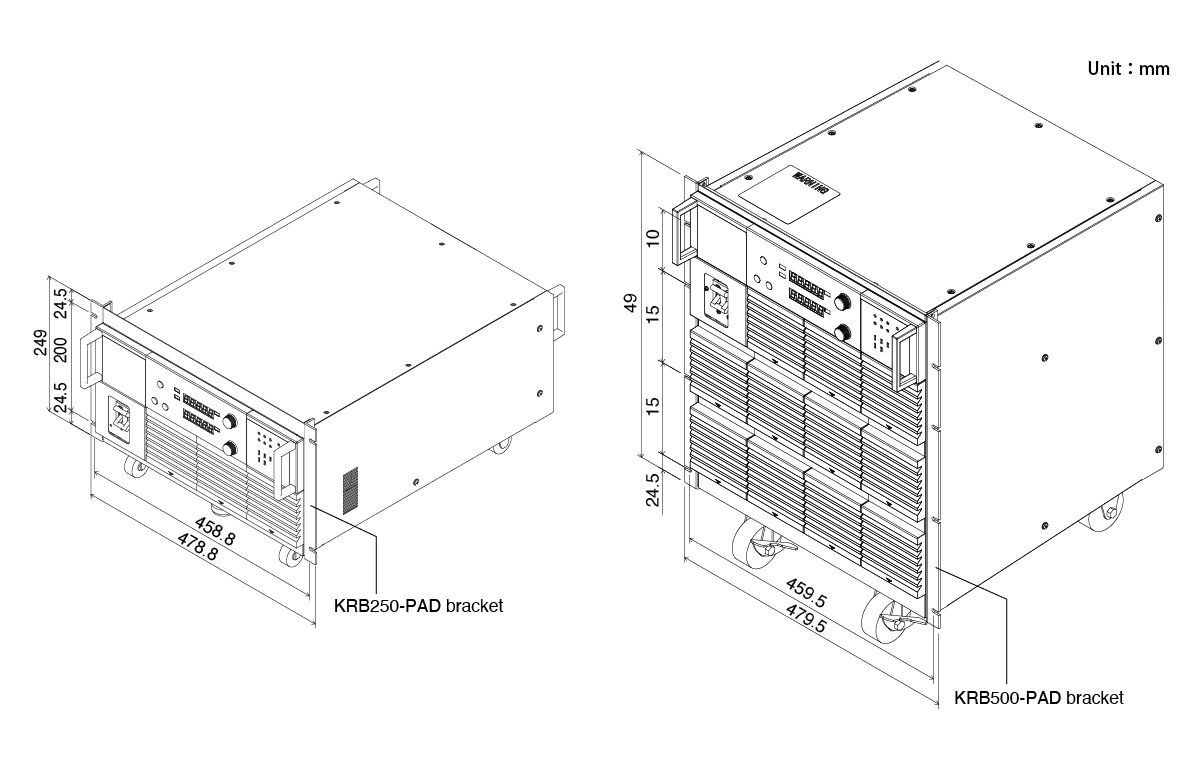

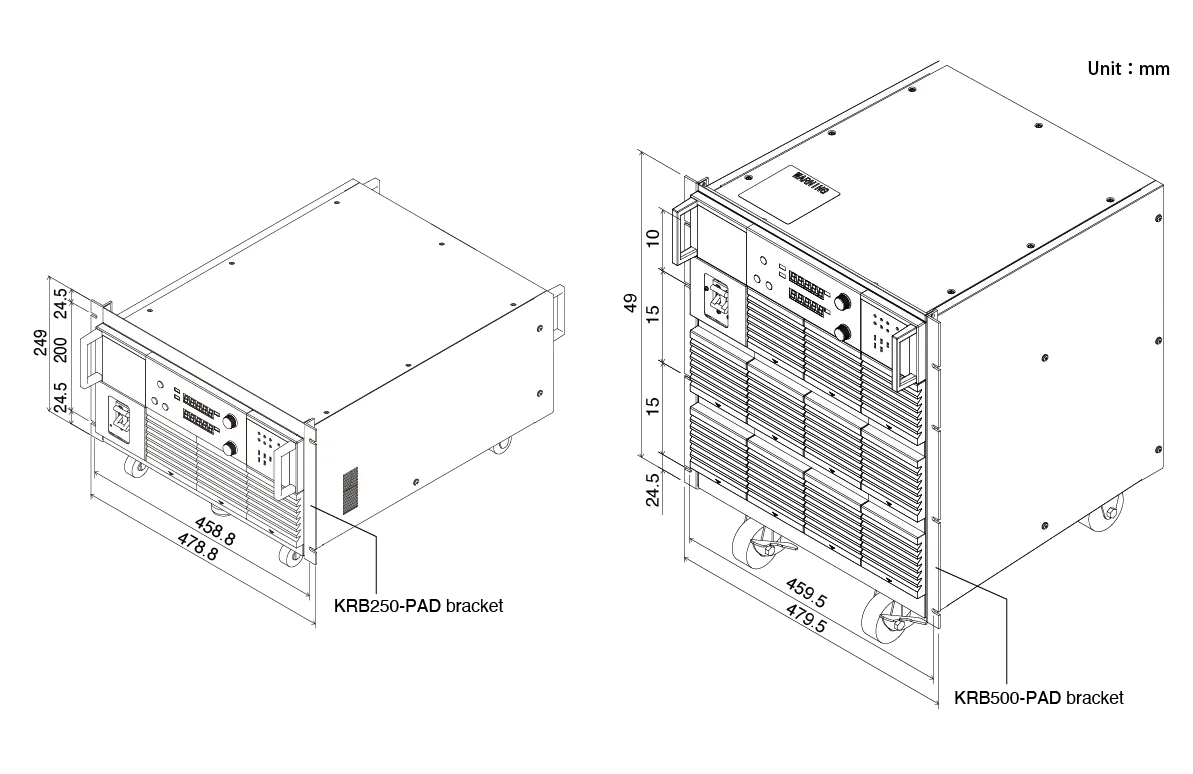

JIS 规格( 米制尺寸)

JIS 规格( 米制尺寸)

Milli rack JIS standard
ModelKRB250-PADKRB500-PAD
Type
Unit510

规格

SpecificationsOutputRippleLine RegulationLoad RegulationDimensionsWeightInput
ModelCVCCCVCCCVCCCVCCTypekgVoltage(AC)Power
VAmVrmsmArmsmVmAmVmAV±10 %kVA
PAD16-100LA0 to 160 to 1000.51000.005%+130.005%+25652003.3
PAD36-60LA0 to 360 to 600.5100.005%+130.005%+25662003.8
PAD36-100LA0 to 360 to 1000.5500.005%+130.005%+25962007.1
PAD60-35LA*0 to 600 to 350.580.005%+130.005%+23642003.4
PAD60-60LA0 to 600 to 600.5200.005%+130.005%+25962006.9
PAD110-20LA*0 to 1100 to 20140.005%+110.005%+23632003.8
PAD110-32LA*0 to 1100 to 321100.005%+130.005%+25942006.7
PAD250-8LA*0 to 2500 to 8540.005%+210.005%+33632003.4
PAD250-15LA*0 to 2500 to 15550.005%+210.005%+33922006.7

*Discontinued / Limited Stock
