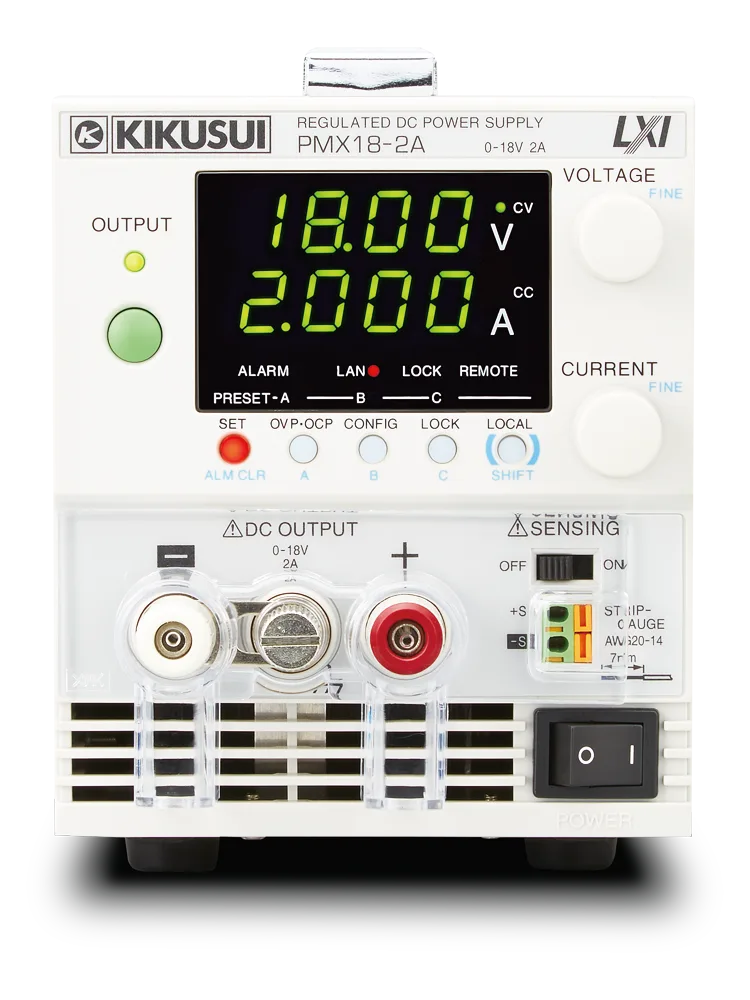

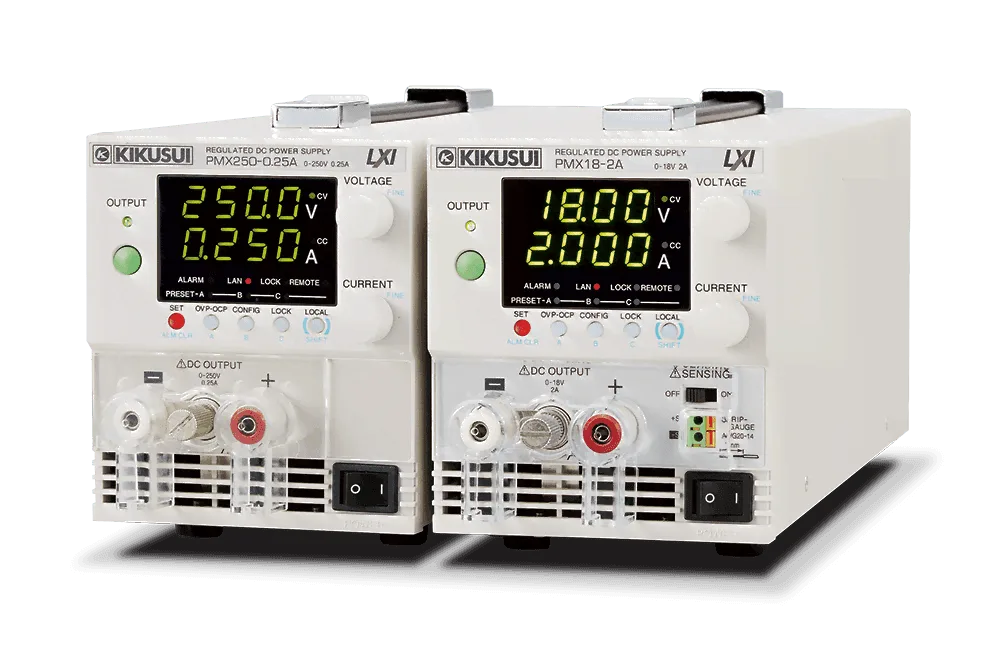

小型直流稳定电源 PMX-A系列 - 菊水电子工业株式会社

性能/功能

标配有基本实验·试验用的网络控制机能

PMX-A系列是小型、高性能的恒电压（CV） /恒电流（CC）直流电源。提高工作效率，全机型设计了前面输出端子，参考人类工程学使用者可轻易，自然的连接负载线。

还有，由于用强制空冷进行内部冷却的吸排气，在机架可实现多台机柜组装。还有就是标配有不可缺少的通信接口群、LAN、USB、 RS232C。LAN通信可通过电脑、智能手机、平板电脑等的网络浏览器对嵌入PMX-A系列的网络服务器进行访问，从而对电源进行控制与监控。还有得到 LXI（LAN eXtensions for Instrumentation）认证，在测试系统用LAN接续时的设定可容易进行。

其他，装备远程传感功能（18V系，35V系）、模拟外部控制·显示输出、各种保护功能、储存功能等。

采用降噪特性非常优秀的串联调压器方式

PMX-A 系列是电容输入型串联挂接型方式的电源，与开关方式的电源相比，输出端的脉动噪声要小很多。

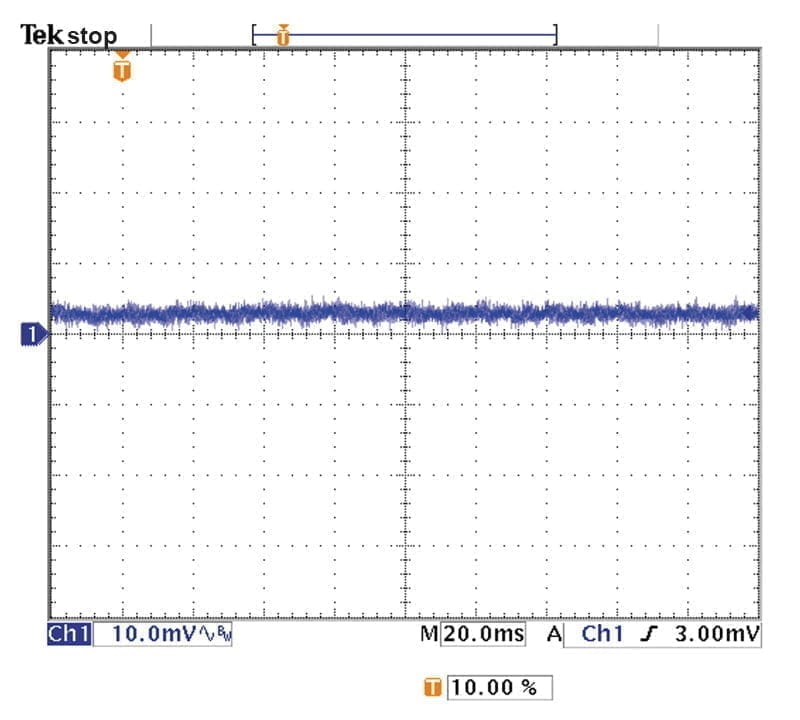

脉动噪声波形(PMX18-5A)
【测试条件】电阻负载，示波器设定为 20MHz 带宽

易用性的提高

负载线连接容易的人性化设计。装备有手提方便的提手。

对应数码、模拟、多彩的外部控制。
可以通过网络远程控制与监控！

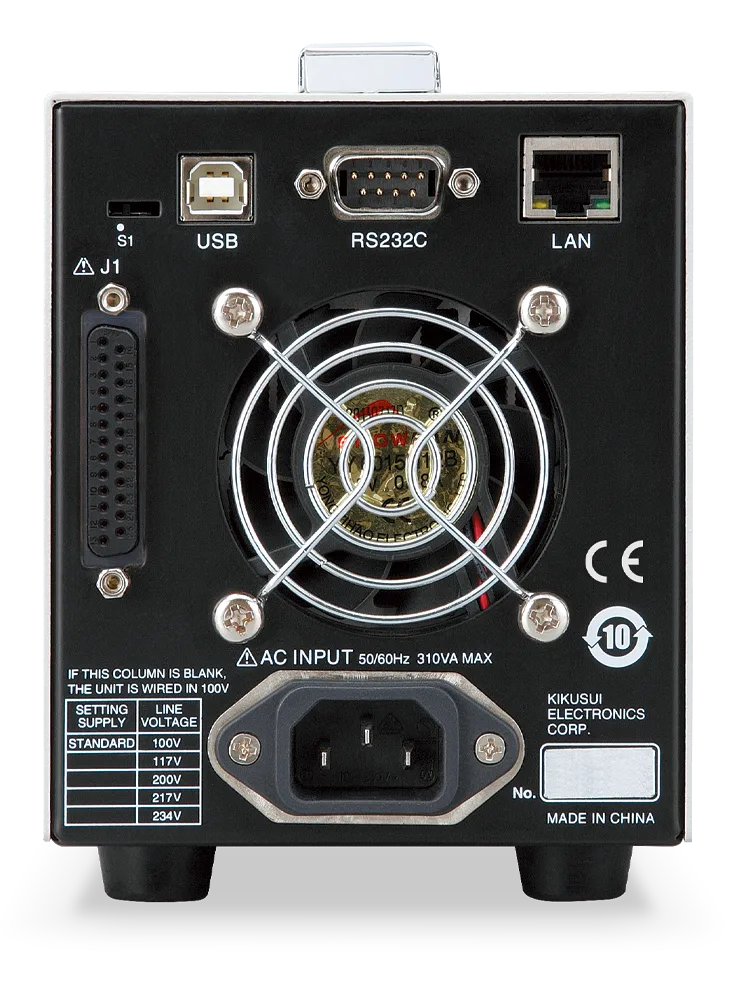

PMX-A 系列标配 LAN、USB、RS232C 通信接口。不只可以实现 1 对 N，还可以实现高效率的 N 对 M、且大规模的网络型远程控制与监控。LAN 通信可使用个人电脑、智能手机、平板电脑等的网络浏览器对嵌入 PMX-A 系列的网络服务器进行访问，从而对电源进行控制与监控。

LAN 通信接口

通过 LAN通信接口进行控制的特征为可以快速地对数个设备进行控制，理论上可控制的 Max数量为约 42亿。（Max通信速度因连接设备数量而变化。）另外，由其标准上可以实现控制方（控制器）与被控制方混装，因此可以适用于各种用途，这也是其特征之一。并且，在使用 Apple Bonjour的计算机系统中，可以使用主机名代替 IP地址进行访问。

安装有 AUTO MDIX功能 : PMX-A系列可以自动辨别连接的 LAN电缆是直通线还是交叉线，从而采取恰当的方法连接

USB接口

即插即用的自动识别将用户从数字控制的复杂设定操作中解放出来，适用于1:1控制。标准规定的M a x台连接设备台数为127。另外， P M X- A系列符合USB2.0标准，实现了Max 12Mbps(Full Speed)的通信速度。

RS232Cインターフェース

可以用于与计算机、时序控制器等进行通信。

使用内嵌的WEB服务器实现轻松访问

可以从计算机、智能手机、平板电脑的WEB浏览器访问PMX-A系列内嵌的WEB服务器，进行控制及监视。

使用内嵌的WEB服务器实现轻松访问

模拟接口

PMX-A系列配备了对试验用电源装置进行外部电压及电阻控制等模拟外部控制及监视用途所需要的接口。外部信号输入及状态信号输出可以使用后面板的J1连接器。

输出电压，输出电流的控制

使用外部电压控制

可通过外部电压控制 PMX-A 电源，通过施加的电压对输出电压和电流进行控制。

使用外部接点(S)控制

可以从外部接点控制 PMX-A 系列电源输出的 ON/OFF。

输出的 ON/OFF 控制

使用外部接点(S)控制

可以从外部接点控制 PMX-A 系列电源输出的 ON/OFF。

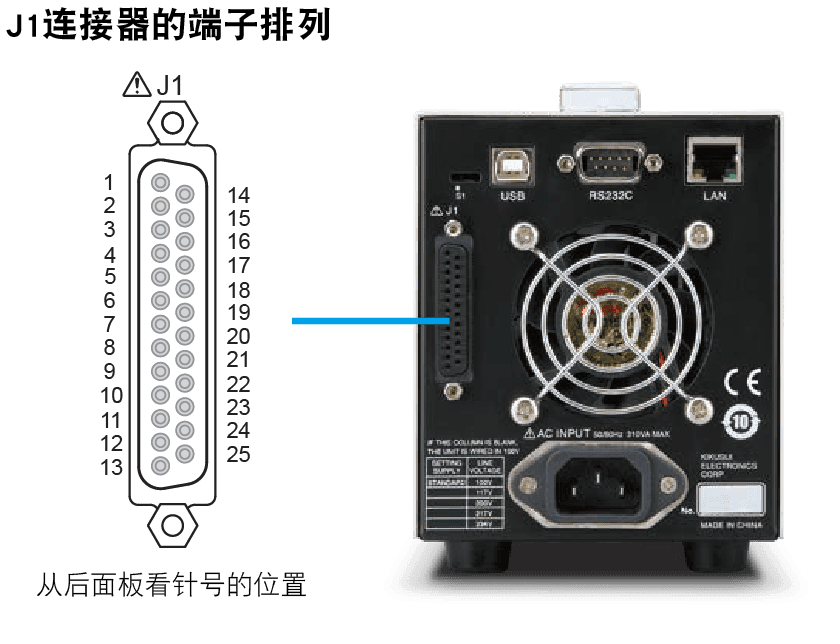

J1连接器的端子排列

Open in a new window ZOOM

针编号	信号名	说明
1	VMON	输出电压监视。输出范围为 0 ～ 10V,对应额定输出电压的 0% ～ 100%。
2	IMON	输出电流监视。输出范围为 0 ～ 10V,对应额定输出电流的 0% ～ 100%。
3	ACOM	1号针,2号针,4号针,14号针的外部信号的COM *1
4	EXT-V CV CONT	使用外部电压进行输出电压的控制, 在 0 V ～ 10 V,对应额定电流的 0 % ～ 100 %
5	ACOM	1号针,2号针,4号针,14号针的外部信号的COM *1
6	EXT-R CV CONT	使用外部电阻进行输出电压的控制, 在 0 Ω ～ 10 kΩ,对应额定输出电压的 0 % ～ 10 %
7	EXT-R CV CONT COM	使用外部电阻进行输出电压控制的 COM
8	N.C.	未连接
9	N.C.	未连接
10	N.C.	未连接
11	CV STATUS	CV 动作时 ON (由光电耦合器集电极开路输出) *2
12	CC STATUS	CC 动作时 ON (由光电耦合器集电极开路输出) *2
13	ALM STATUS	保护功能 (OVP, OCP, OHP) 动作时 ON (由光电耦合器集电极开路输出) *2
14	EXT-V CC CONT	使用外部电压进行输出电流的控制, 在 0 V ～ 10 V,对应额定电流的 0 % ～ 100 %
15	ACOM	1号针,2号针,4号针,14号针的外部信号的COM *1
16	EXT-R CC CONT	使用外部电阻进行输出电流的控制,在 0 Ω ～ 10 kΩ,额定输出电流的 0
17	EXT-R CC CONT COM	使用外部电阻进行出电流控制的 COM
18	OUT ON/OFF CONT	输出的 ON / OFF 控制,可通过外部节点输入实行 ON / OFF
19	DCOM	18 号针的外部信号的 COM *1
20	N.C.	未连接
21	N.C.	未连接
22	N.C.	未连接
23	OUT ON STATUS	输出 ON 时设在 ON (由光电耦合器集电极开路输出) *2
24	PWR ON STATUS	电源 ON 时设在 ON (由光电耦合器集电极开路输出) *2
25	STATUS COM	11 号针, 12 号针, 13 号针, 23 号针, 24 号针的状态信号用 COM

*1. 使用遥感时连接到感应输入的负极（-S），未使用遥感时连接到ー（负）输出。 *2. 集电极开路输出:Max电压 30 V，Max电流 8 mA状态 COM 为浮动接地时（对地绝缘电压在以内），通与控制电路绝缘。

规格

AC输入

Open in a new window ZOOM

型号	PMX18-2A	PMX18-5A	PMX35-1A	PMX35-3A	PMX70-1A	PMX110-0.6A	PMX250-0.25A	PMX350-0.2A	PMX500-0.1A
公称输入额定值	100 Vac *1、50 Hz ／ 60 Hz、单相
输入电压范围	± 10 ％
输入频率范围	47 Hz ～ 63 Hz
冲击电流 *2	50 Amax 以下	60 Amax 以下	45 Amax 以下	60 Amax 以下	65 Amax 以下	55 Amax 以下	40 Amax 以下	55 Amax 以下	40 Amax 以下
功率 (MAX) *3	150 VA	310 VA	150 VA	310 VA	230 VA	210 VA	210 VA	230 VA	170 VA

型号	PMX18-2A	PMX18-5A	PMX35-1A	PMX35-3A	PMX70-1A	PMX110-0.6A	PMX250-0.25A	PMX350-0.2A	PMX500-0.1A
公称输入额定值	100 Vac *1、50 Hz ／ 60 Hz、单相
输入电压范围	± 10 ％
输入频率范围	47 Hz ～ 63 Hz
冲击电流 *2	50 Amax 以下	60 Amax 以下	45 Amax 以下	60 Amax 以下	65 Amax 以下	55 Amax 以下	40 Amax 以下	55 Amax 以下	40 Amax 以下
功率 (MAX) *3	150 VA	310 VA	150 VA	310 VA	230 VA	210 VA	210 VA	230 VA	170 VA

输出

Open in a new window ZOOM

型号			PMX18-2A	PMX18-5A	PMX35-1A	PMX35-3A	PMX70-1A	PMX110-0.6A	PMX250-0.25A	PMX350-0.2A	PMX500-0.1A
额定	输出电压		18.00V	18.00V	35.00V	35.00V	70.00 V	110.0 V	250.0 V	350.0 V	500.0 V
	输出电流		2.000A	5.000A	1.000A	3.000A	1.000 A	0.600 A	0.250 A	0.200 A	0.100 A
	输出功率		36 W	90 W	35 W	105 W	70 W	66 W	62.5 W	70 W	50 W
电压	可设定范围		0 V 〜 18.90 V	0 V 〜 18.90 V	0 V 〜 36.75 V	0 V 〜 36.75 V	0 V 〜 73.5 V	0 V 〜 115.5 V	0 V 〜 262.5 V	0 V 〜 367.5 V	0 V 〜 525.0 V
	设定分辨率 *4		1mV				2 mV	10 mV
	设定精度		±（0.2 % of setting +0.1 % of rating)
	电源变动 *5		±1 mV	±1 mV	±3 mV	±3 mV	±5 mV	±7 mV	±15 mV	±25 mV	±30 mV
	负载变动 *6		±2 mV	±5 mV	±3 mV	±4 mV	±5 mV	±7 mV	±15 mV	±25 mV	±30 mV
	过渡响应 *7		50 μs				100 μs
	脉动噪音（rms）*8		0.5 mV				1 mV	2 mV	3 mV	5 mV	10 mV
	上升时间 *9	定格负荷时	120 ms以内				150 ms以内	120 ms以内	120 ms以内	150 ms以内	120 ms以内
	上升时间 *9	无负荷时	120 ms以内				150 ms以内	120 ms以内	120 ms以内	150 ms以内	120 ms以内
	下降时间 *10	定格负荷时	50 ms以内				50 ms以内	50 ms以内	50 ms以内	80 ms以内	50 ms以内
	下降时间 *10	无负荷时	270 ms以内	320 ms以内	270 ms以内	270 ms以内	270 ms以内	120 ms以内	120 ms以内	220 ms以内	60 ms以内
	遥感 Max 补偿电压 ( 单程 )		0.6 V				–
	温度系数（TYP 值）		100 ppm/℃
电流	可设定范围		0 A 〜 2.1 A	0 A 〜 5.25 A	0 A 〜 1.05 A	0 A 〜 3.15 A	0 A 〜 1.050 A	0 A 〜 0.630 A	0 A 〜 0.262 A	0 A 〜 0.210 A	0 A 〜 0.105 A
	设定分辨率 *4		0.1mA
	设定精度		±（0.3 % of setting +0.1 % of rating)
	电源变动		±5 mA				±2 mA	±2 mA	±1 mA	±1 mA	±1 mA
	负荷变动		±5 mA				±5 mA	±5 mA	±5 mA	±5 mA	±3 mA
	脉动噪音（rms）*8		1 mA	2 mA	1 mA	1 mA	1 mA
	温度系数（TYP 值）		200 ppm/℃

型号	PMX18-2A	PMX18-5A	PMX35-1A	PMX35-3A	PMX70-1A	PMX110-0.6A	PMX250-0.25A	PMX350-0.2A	PMX500-0.1A
额定	输出电压	18.00V	18.00V	35.00V	35.00V	70.00 V	110.0 V	250.0 V	350.0 V	500.0 V
输出电流	2.000A	5.000A	1.000A	3.000A	1.000 A	0.600 A	0.250 A	0.200 A	0.100 A
输出功率	36 W	90 W	35 W	105 W	70 W	66 W	62.5 W	70 W	50 W
电压	可设定范围	0 V 〜 18.90 V	0 V 〜 18.90 V	0 V 〜 36.75 V	0 V 〜 36.75 V	0 V 〜 73.5 V	0 V 〜 115.5 V	0 V 〜 262.5 V	0 V 〜 367.5 V	0 V 〜 525.0 V
设定分辨率 *4	1mV	2 mV	10 mV
设定精度	±（0.2 % of setting +0.1 % of rating)
电源变动 *5	±1 mV	±1 mV	±3 mV	±3 mV	±5 mV	±7 mV	±15 mV	±25 mV	±30 mV
负载变动 *6	±2 mV	±5 mV	±3 mV	±4 mV	±5 mV	±7 mV	±15 mV	±25 mV	±30 mV
过渡响应 *7	50 μs	100 μs
脉动噪音（rms）*8	0.5 mV	1 mV	2 mV	3 mV	5 mV	10 mV
上升时间 *9	定格负荷时	120 ms以内	150 ms以内	120 ms以内	120 ms以内	150 ms以内	120 ms以内
无负荷时	120 ms以内	150 ms以内	120 ms以内	120 ms以内	150 ms以内	120 ms以内
下降时间 *10	定格负荷时	50 ms以内	50 ms以内	50 ms以内	50 ms以内	80 ms以内	50 ms以内
无负荷时	270 ms以内	320 ms以内	270 ms以内	270 ms以内	270 ms以内	120 ms以内	120 ms以内	220 ms以内	60 ms以内
遥感 Max 补偿电压 ( 单程 )	0.6 V	–
温度系数（TYP 值）	100 ppm/℃
电流	可设定范围	0 A 〜 2.1 A	0 A 〜 5.25 A	0 A 〜 1.05 A	0 A 〜 3.15 A	0 A 〜 1.050 A	0 A 〜 0.630 A	0 A 〜 0.262 A	0 A 〜 0.210 A	0 A 〜 0.105 A
设定分辨率 *4	0.1mA
设定精度	±（0.3 % of setting +0.1 % of rating)
电源变动	±5 mA	±2 mA	±2 mA	±1 mA	±1 mA	±1 mA
负荷变动	±5 mA	±5 mA	±5 mA	±5 mA	±5 mA	±3 mA
脉动噪音（rms）*8	1 mA	2 mA	1 mA	1 mA	1 mA
温度系数（TYP 值）	200 ppm/℃

显示功能

Open in a new window ZOOM

型号			PMX18-2A	PMX110-0.6A
电压显示	Max 显示值		99.99 ( 固定小数点 )	999.9(固定小数点)
电压显示	显示精度 *11		±（0.5 % of reading +2 digits）
电流显示	Max 显示值		9.999（固定小数点）
电流显示	显示精度 *11		±（1 % of reading +5 digits）
动作显示	OUTPUT ON/OFF		输出 ON : OUTPUT LED 点亮（绿色）、输出 OFF: OUTPUT LED 熄灯
	CV 动作		CV LED 亮灯（绿色）
	CC 动作		CC LED 亮灯（红色）
	报警动作		保护功能动作时 ALM LED 点亮（红色）
	遥控动作		远程控制时 REMOTE LED 点亮（绿色）
	遥控动作	LAN 动作	LAN LED 亮灯／闪烁（根据状态不同有所变化） No Fault 状态（绿色）, Fault 状态（红色）, 准备状态（橙子色）, WEB Identify 状态（绿色：闪烁）
	锁定动作		锁定状态时 LOCK LED 点亮（绿色）
	预先设定内存		使用预设参数时 PRESET A/ B/ C LED 被选中的那一个灯点亮（绿色）

型号	PMX18-2A	PMX18-5A	PMX35-1A	PMX35-3A	PMX70-1A	PMX110-0.6A	PMX250-0.25A	PMX350-0.2A	PMX500-0.1A
电压显示	Max 显示值	99.99 ( 固定小数点 )	999.9(固定小数点)
显示精度 *11	±（0.5 % of reading +2 digits）
电流显示	Max 显示值	9.999（固定小数点）
显示精度 *11	±（1 % of reading +5 digits）
动作显示	OUTPUT ON/OFF	输出 ON : OUTPUT LED 点亮（绿色）、输出 OFF: OUTPUT LED 熄灯
CV 动作	CV LED 亮灯（绿色）
CC 动作	CC LED 亮灯（红色）
报警动作	保护功能动作时 ALM LED 点亮（红色）
遥控动作		远程控制时 REMOTE LED 点亮（绿色）
LAN 动作	LAN LED 亮灯／闪烁（根据状态不同有所变化） No Fault 状态（绿色）, Fault 状态（红色）, 准备状态（橙子色）, WEB Identify 状态（绿色：闪烁）
锁定动作	锁定状态时 LOCK LED 点亮（绿色）
预先设定内存	使用预设参数时 PRESET A/ B/ C LED 被选中的那一个灯点亮（绿色）

保护功能

Open in a new window ZOOM

型号		PMX18-2A	PMX18-5A	PMX35-1A	PMX35-3A	PMX70-1A	PMX110-0.6A	PMX250-0.25A	PMX350-0.2A	PMX500-0.1A
过电压保护（OVP）	动作	输出 OFF、OVP 显示、ALARM 点亮
	设定范围	1.8 V ～ 19.8 V	1.8 V ～ 19.8 V	3.5 V ～ 38.5 V	3.5 V ～ 38.5 V	7 V ～ 77.00 V	11 V ～ 121.0 V	25 V ～ 275.0 V	35 V ～ 385.0 V	50 V ～ 550.0 V
	设定范围	额定输出电压的 10 % ～ 110 %
	设定精度	±（1 % of rating）
过电流保护（OCP）	动作 *12	输出 OFF、OCP 表示、ALARM 点亮
	设定范围	0.2 A ～ 2.2 A	0.5 A ～ 5.5 A	0.1 A ～ 1.1 A	0.3 A ～ 3.3 A	0.100 A ～1.100 A	0.060 A ～0.660 A	0.025 A ～0.275 A	0.020 A ～0.220 A	0.010 A ～0.110 A
	设定范围	额定输出电流的 10 % ～ 110 %
	设定精度	±（1 % of rating）
过热保护（OHP）	动作	输出 OFF、OHP 显示、ALARM 点亮

型号	PMX18-2A	PMX18-5A	PMX35-1A	PMX35-3A	PMX70-1A	PMX110-0.6A	PMX250-0.25A	PMX350-0.2A	PMX500-0.1A
过电压保护（OVP）	动作	输出 OFF、OVP 显示、ALARM 点亮
设定范围	1.8 V ～ 19.8 V	1.8 V ～ 19.8 V	3.5 V ～ 38.5 V	3.5 V ～ 38.5 V	7 V ～ 77.00 V	11 V ～ 121.0 V	25 V ～ 275.0 V	35 V ～ 385.0 V	50 V ～ 550.0 V
额定输出电压的 10 % ～ 110 %
设定精度	±（1 % of rating）
过电流保护（OCP）	动作 *12	输出 OFF、OCP 表示、ALARM 点亮
设定范围	0.2 A ～ 2.2 A	0.5 A ～ 5.5 A	0.1 A ～ 1.1 A	0.3 A ～ 3.3 A	0.100 A ～1.100 A	0.060 A ～0.660 A	0.025 A ～0.275 A	0.020 A ～0.220 A	0.010 A ～0.110 A
额定输出电流的 10 % ～ 110 %
设定精度	±（1 % of rating）
过热保护（OHP）	动作	输出 OFF、OHP 显示、ALARM 点亮

外部控制和信号输出

Open in a new window ZOOM

型号			PMX18-2A	PMX70-1A
监视器信号输出 13 14	电压监视器（VMON）	额定电压输出时	10.00 V ± 0.1 V
	电压监视器（VMON）	0 V 输出时	0.00 V ± 0.1 V
	电流监视器（IMON）	额定电压输出时	10.00 V ± 0.1 V
	电流监视器（IMON）	0 A 输出时	0.00 V ± 0.1 V
状态信号输出 14 15	OUTON STATUS		输出 ON 时 ON
	CV STATUS		CV 动作时 ON
	CC STATUS		CC 动作时 ON
	ALM STATUS		报警动作时 ON
	PWR ON STATUS		POWER ON 时 ON
控制功能 *16	EXT-V CV CONT （CV 外部电压控制）		在 0 V ～ 10 V，额定输出电压的 0 % ～ 100 %
	EXT-V CV CONT （CV 外部电压控制）	精度	1 % of rating +10 mV	1 % of rating
	EXT-R CV CONT （CV 外部阻抗控制）		在 0 Ω ～ 10 kΩ，额定输出电压的 0 % ～ 100 %
	EXT-R CV CONT （CV 外部阻抗控制）	精度	1 % of rating +10 mV	1 % of rating
	EXT-V CC CONT （CC 外部电压控制）		在 0 V ～ 10 V，额定输出电流的 0 % ～ 100 %
	EXT-V CC CONT （CC 外部电压控制）	精度	1 % of rating +5 mA	1 % of rating
	EXT-R CC CONT （CC 外部阻抗控制 )		在 0 Ω ～ 10 kΩ，额定输出电流的 0 % ～ 100 %
	EXT-R CC CONT （CC 外部阻抗控制 )	精度	1 % of rating +5 mA	1 % of rating
	OUTPUT ON/OFF CONT （输出 ON/OFF 控制）		逻辑选择可能 : LOW（0 V ～ 0.5 V）或者短路时，输出变为 ON HIGH （4.5 V ～ 5 V）或者开路时，输出变为 OFF HIGH（4.5 V ～ 5 V）或者开路时，输出变为 ON LOW（0 V ～ 0.5 V）或者短路时，输出变为 OFF

型号	PMX18-2A	PMX18-5A	PMX35-1A	PMX35-3A	PMX70-1A	PMX110-0.6A	PMX250-0.25A	PMX350-0.2A	PMX500-0.1A
监视器信号输出 13 14	电压监视器（VMON）	额定电压输出时	10.00 V ± 0.1 V
0 V 输出时	0.00 V ± 0.1 V
电流监视器（IMON）	额定电压输出时	10.00 V ± 0.1 V
0 A 输出时	0.00 V ± 0.1 V
状态信号输出 14 15	OUTON STATUS	输出 ON 时 ON
CV STATUS	CV 动作时 ON
CC STATUS	CC 动作时 ON
ALM STATUS	报警动作时 ON
PWR ON STATUS	POWER ON 时 ON
控制功能 *16	EXT-V CV CONT （CV 外部电压控制）		在 0 V ～ 10 V，额定输出电压的 0 % ～ 100 %
精度	1 % of rating +10 mV	1 % of rating
EXT-R CV CONT （CV 外部阻抗控制）		在 0 Ω ～ 10 kΩ，额定输出电压的 0 % ～ 100 %
精度	1 % of rating +10 mV	1 % of rating
EXT-V CC CONT （CC 外部电压控制）		在 0 V ～ 10 V，额定输出电流的 0 % ～ 100 %
精度	1 % of rating +5 mA	1 % of rating
EXT-R CC CONT （CC 外部阻抗控制 )		在 0 Ω ～ 10 kΩ，额定输出电流的 0 % ～ 100 %
精度	1 % of rating +5 mA	1 % of rating
OUTPUT ON/OFF CONT （输出 ON/OFF 控制）	逻辑选择可能 : LOW（0 V ～ 0.5 V）或者短路时，输出变为 ON HIGH （4.5 V ～ 5 V）或者开路时，输出变为 OFF HIGH（4.5 V ～ 5 V）或者开路时，输出变为 ON LOW（0 V ～ 0.5 V）或者短路时，输出变为 OFF

其它功能

Open in a new window ZOOM

型号	PMX18-2A	PMX18-5A	PMX35-1A	PMX35-3A	PMX70-1A	PMX110-0.6A	PMX250-0.25A	PMX350-0.2A	PMX500-0.1A
预先设定内存	电压设定值，电流设定值的组合可存储 3 组
锁键功能	从 3 种中选择 Loc1 ：除 OUTPUT 键和内存键 A ／ B ／ C 调用外锁定Loc2 ：除 OUTPUT 键外锁定 Loc3 ：锁定所有的键和旋钮

型号	PMX18-2A	PMX18-5A	PMX35-1A	PMX35-3A	PMX70-1A	PMX110-0.6A	PMX250-0.25A	PMX350-0.2A	PMX500-0.1A
预先设定内存	电压设定值，电流设定值的组合可存储 3 组
锁键功能	从 3 种中选择 Loc1 ：除 OUTPUT 键和内存键 A ／ B ／ C 调用外锁定Loc2 ：除 OUTPUT 键外锁定 Loc3 ：锁定所有的键和旋钮

通讯接口

Open in a new window ZOOM

通用规格	软件协议	IEEE Std 488.2-1992
通用规格	指令语言	遵循 SCPI Specification 1999.0
RS232C	硬件	符合 EIA232D 规格 D-SUB9 公接口 *17 波特率 : 19200 bps 固定、数据长 8 Bit、停止 1Bit、效验位无、流量控制无
RS232C	程序信息终结	接收时 LF、发送时 LF
USB	硬件	对应 USB2.0 标准、通信速度 12Mbps（FullSpeed）、标准 B 型
	程序信息终结	接收时 LF or EOM、发送时 LF ＋ EOM
	通信速度	USBTMC-USB488 标准设备级
LAN	硬件	标准 IEEE 802.3 100Base-TX / 10Base-T Ethernet LXI Device Core Specification 2011 Rev 1.4
	硬件	IPv4, RJ-45 接口 *18
	通信协议	VXI-11、HiSLIP、SCPI-RAW
	程序信息终结	VXI-11、HiSLIP: 接收时 LF or END、发送时 LF + END SCPI-RAW: 接收时 LF、发送时 LF

一般规格

Open in a new window ZOOM

型号		PMX18-2A	PMX18-5A	PMX35-1A	PMX35-3A	PMX70-1A
重量（只有主体）		约 5kg	约 6kg	约 5kg	约 6kg
外形尺寸(Max)		107W×124（150）H×315（355）Dmm
环境条件	工作环境	室内使用，过电压类别 II
	工作温度／工作湿度	0 ℃～ +40 ℃／ 20 %rh ～ 85 %rh（不结露）
	保存温度／保存湿度	25 ℃～ +70 ℃／ 90 %rh 以下（不结露）
	高度	2000 m 以下
冷却方式		通过风扇强制气冷
接地极性		可以负接地或正接地
对接地电压		±70 Vdc				±550 Vdc
耐压	输入 – FG 间	1500 Vac，施加电压１分钟无异常
	输入 – 输出间	2100Vac，施加电压 1 分钟无异常
	输出 – FG 间	1600 Vdc、施加电压 1 分钟无异常				2000 Vdc、施加电压 1 分钟无异常
绝缘阻抗	输入 – FG 间	500 Vdc、30 MΩ 以上				1000 Vdc、30 MΩ 以上
	输入 – 输出间
	输出 – FG 间
安全性 *19		符合以下指令及标准的要求事项低电压指令 2014/35/EU EN 61010-1 (Class I *20、Pollution degree 2)
电磁兼容性（EMC） *19		适合以下的指令以及标准要求事项 EMC 指令 2014/30/EU EN 61326-1 (Class A 21 )、EN 55011 (Class A 21、Group 1 *22 )、EN 61000-3-2、EN 61000-3-3 适用条件：与本产品连接时所使用的电缆及电线均在 3m 以下
配件		电源线 :1 本（约 2.5m）、装箱清单 :1 份、快速参考（和文 1 份，中文 1 份，英文 1 份）、安全手册 :1 本、CD-ROM:1 张

型号	PMX18-2A	PMX18-5A	PMX35-1A	PMX35-3A	PMX70-1A	PMX110-0.6A	PMX250-0.25A	PMX350-0.2A	PMX500-0.1A
重量（只有主体）	约 5kg	约 6kg	约 5kg	约 6kg
外形尺寸(Max)	107W×124（150）H×315（355）Dmm
环境条件	工作环境	室内使用，过电压类别 II
工作温度／工作湿度	0 ℃～ +40 ℃／ 20 %rh ～ 85 %rh（不结露）
保存温度／保存湿度	25 ℃～ +70 ℃／ 90 %rh 以下（不结露）
高度	2000 m 以下
冷却方式	通过风扇强制气冷
接地极性	可以负接地或正接地
对接地电压	±70 Vdc	±550 Vdc
耐压	输入 – FG 间	1500 Vac，施加电压１分钟无异常
输入 – 输出间	2100Vac，施加电压 1 分钟无异常
输出 – FG 间	1600 Vdc、施加电压 1 分钟无异常	2000 Vdc、施加电压 1 分钟无异常
绝缘阻抗	输入 – FG 间	500 Vdc、30 MΩ 以上	1000 Vdc、30 MΩ 以上
输入 – 输出间
输出 – FG 间
安全性 *19	符合以下指令及标准的要求事项低电压指令 2014/35/EU EN 61010-1 (Class I *20、Pollution degree 2)
电磁兼容性（EMC） *19	适合以下的指令以及标准要求事项 EMC 指令 2014/30/EU EN 61326-1 (Class A 21 )、EN 55011 (Class A 21、Group 1 *22 )、EN 61000-3-2、EN 61000-3-3 适用条件：与本产品连接时所使用的电缆及电线均在 3m 以下
配件	电源线 :1 本（约 2.5m）、装箱清单 :1 份、快速参考（和文 1 份，中文 1 份，英文 1 份）、安全手册 :1 本、CD-ROM:1 张

*1. 117 Vac、200 Vac、217 Vac、234 Vac 工厂选购。 *2. 打开电源开关后（约1ms 内），不包括流经内部EMC 过滤电路电容的充电电流成分。 *3. 额定负载时。 *4. 输出ON 时，一边按SHIFT 键，一边旋转VOLTAGE 旋钮或者CURRENT 旋钮时，按电压显示部/ 电流显示部Min 位的1/10 的分辨率变化。输出OFF 时，一边按SHIFT 键，一边旋转 VOLTAGE 旋钮，或者CURRENT 旋钮时，电压显示部／电流显示部的Min 位按1 digit 单位变化。 *5. 100 Vac 〜 90 Vac、或者100 Vac 〜 110 Vac、额定负载。 *6. 在额定输出电压下，使负载从无负载上升到额定负载（额定输出功率/ 额定输出电压）时的变化量。根据感应点测量。 *7. 输出电压恢复到额定输出电压的±（0.05 % + 10 mV) 以内所需的时间。负载电流在额定输出电流的10 % 〜 100 % 变动时。 *8. 测定频带为5 Hz 〜 1 MHz 的情况。 *9. 输出ON 时，输出电压从额定的10 % 〜 90 % 的上升时间。 *10. 输出OFF 时输出电压从90 % 〜 10 % 的下降时间。 *11. 在周围温度23 ℃ ±5 ℃。 *12. 在额定负载进行突变时，不对从本设备内置电容释放出的电流峰值进行保护。 *13. 使用遥感信号时连接到遥感信号的负极（-S）端口，未使用遥感信号时连接到－（负）输出端口。 *14. 后面板的J1 接头。 *15. 光耦合器集电极开路输出。 Max 电压30V，Max 电流（sink）8mA。与输出及控制回路绝缘。普通状态是浮动的（对接地电压在以内）。状态信号之间不绝缘。 *16. 后面板的J1 接头。 *17. 使用交叉线（母口交叉线）。 *18. 类别5、使用直连电缆。 *19. 只限于面板身上有CE/UKCA 标志的型号。不适用于定制产品，改造产品。 *20. 本产品是Class I 机器。本产品的保护接地端子必须接地。如果不正确接地，安全性能得不到保障。 *21. 本产品是Class A 机器。适用于在工业环境下使用。在住宅环境中使用本产品有可能成为干扰源。在这种情况时，为了防止对广播电视的信号造成与干扰，请用户采取必要的减少电磁辐射的措施。 *22. 本产品是Group 1 机器。本产品在材料处理或检查/ 分析时，电磁放射，诱导及/ 或静电结合等方面没有在无线电频段产生/ 使用能量的意图。

阵容

PMX-A 系列
https://cn.kikusui.co.jp/w2-2/dc-power-supply-cn/pmx-a-cn/pmx-a/
Category: 直流电源, PMX-A 系列
現行製品 LAN(LXI) Core Product DRIVERS DC Power Supply PMX-A Series RS232C USB CE UKCA シリーズドロッパ方式 Europe GPIB（可选）
采用降噪特性非常优秀的串联调压器方式高设定分辨率电压：1mV、电流：0.1mA（PMX18-2A）输出类型丰富（共9种机型）标配LAN（LXI）/USB/RS232C接口外部模拟远程控制监控和状态信号输出 CV、CC优先启动功能（防止输出ON时发生过冲）附带遥控感测功能（18V 系、35V系配备）按键锁定、存储器功...

选购件

系列选择。关于可选产品的更多信息，请参见产品具体页面。

连接器适配器

GPIB转换器

PIA5100
https://cn.kikusui.co.jp/w2-2/power-supply-controller-cn/pia5100-cn/pia5100/
Category: 电源控制器, PIA5100
Europe unita GPIB
将RS232C或USB接口转换为IEEE488.2 GPIB 无需驱动程序，连接简单还能在自定义模式下变更通信条件

机架安装适配器

备用面板

使用事例

SD025-PMX (Wavy for PMX)
https://cn.kikusui.co.jp/w2-2/software-cn/wavy-test-cn/sd025-pmx-wavy-for-pmx/
Category: Wavy体验版, 软件
Europe
Ver.6.0 易于创建和编辑测序操作所需的测试条件数据测试条件数据文件保存功能，便于管理常规测试的条件。执行图 "允许检查执行序列的进度。通过 "监控图 "可以直观地观察实际输出。获得的监测数据可以作为测试结果存储。

产品目录

小型直流稳定电源 - PMX-A 系列

下载

双向直流电源

大功率宽量程直流电源

小型宽量程直流电源

智能可变开关型电源

薄型宽量程可变开关型电源

薄型可变开关型电源

高效率大功率开关电源

高效率大功率开关电源

小型宽量程直流电源

小型多通道输出直流电源

高可靠性电源

高可靠性电源

可变直流稳定电源

精密DC电源

智能双极电源

智能双极电源

智能双极电源

智能双极电源

大功率智能交流/直流稳定电源

大功率智能交流/直流稳定电源

小型交流电源

高功能交流稳定电源

High-End Multi-type

High-End Multi-type

High-End Multi-type

High-End Multi-type

High-End Multi-type

High-End Multi-type

High-End Multi-type

Standard

Standard

Standard

Standard

High-End

High-End

High-End

High-End

大功率能量回馈式电子负载装置

多功能直流电子负载装置

高电压大功率直流电子负载装置

多功能直流电子负载装置

电子负载装置(DC)

单元型电子负载装置

小型直流稳定电源PMX-A 系列

性能/功能

对应数码、模拟、多彩的外部控制。可以通过网络远程控制与监控！

LAN 通信接口

USB接口

RS232Cインターフェース

使用内嵌的WEB服务器实现轻松访问

模拟接口

输出电压，输出电流的控制

使用外部电压控制

使用外部接点(S)控制

输出的 ON/OFF 控制

使用外部接点(S)控制

J1连接器的端子排列

规格

阵容

PMX-A 系列

选购件

连接器适配器

TU01-PMX

OP01-PMX

GPIB转换器

PIA5100

机架安装适配器

KRA150

KRA3

备用面板

BP1H-M

KBP3-4（1/4 宽度）

使用事例

SD025-PMX (Wavy for PMX)

产品目录

对应数码、模拟、多彩的外部控制。
可以通过网络远程控制与监控！
