Dimensions / Weight
| W | H | D | |
|---|---|---|---|
| Dimensions | 214 mm (8.43 inch) | 80 mm (3.15 inch) | 300 mm (11.81 inch) |

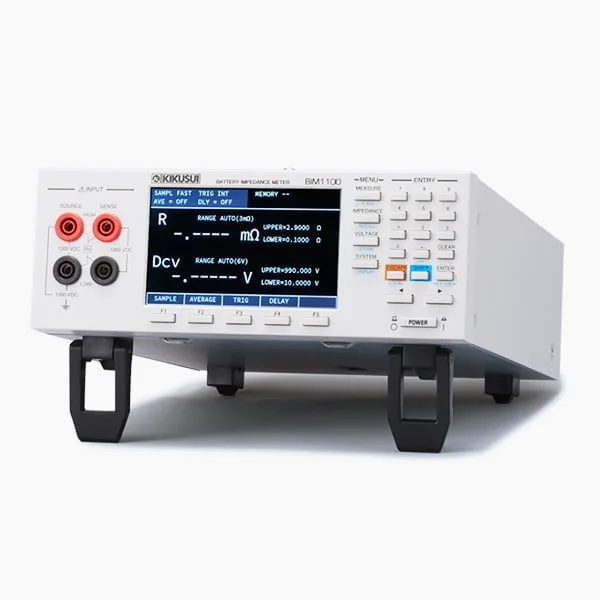

电池内阻测试仪
BIM1000 系列
BIM1000 series
$2.080,00 – $3.360,00
- 测试电压 ：Max 1000V（BIM1100）、Max 300V（BIM1030）
- 电压测量精度 ：±(0.01% of reading + 3digit)
- 电阻测量精度 ：±(0.5% of reading + 5digit)
- 电阻范围 ：3mΩ/30mΩ/300mΩ/3Ω
- 高分辨率 ：电压10μV（6V档位）、电阻0.1μΩ（3mΩ档位）
- 测试频率 ：1kHz±0.2Hz
- 采样速度（电压测量和电阻测量）：20ms（FAST时）
- 零点调整功能：减少测量误差（如果已执行零点调整，则显示“0 ADJ”)
- 记录测量值（500组）、统一转发功能
- SIGNAL I/O，RS232C，USB是标准设备
- 配备彩色液晶显示屏（LCD），提高了可视性
| Image | SKU | 標準価格 | WEBかんたんお見積り | ||
|---|---|---|---|---|---|
 | BIM1030 | ±300 V | with LAN | $2.080,00 （税込：$2.288,00） | |
| BIM1030 with LAN | ±300 V | with LAN | $2.240,00 （税込：$2.464,00） | |
| BIM1100 | ±1000 V | with LAN | $3.200,00 （税込：$3.520,00） | |
| BIM1000 series | ±1000 V | with LAN | $3.360,00 （税込：$3.696,00） |
阵容
| Image | SKU | 標準価格 | WEBかんたんお見積り | ||
|---|---|---|---|---|---|
| BIM1030 | ±300 V | with LAN | $2.080,00 （税込：$2.288,00） | |
| BIM1030 with LAN | ±300 V | with LAN | $2.240,00 （税込：$2.464,00） | |
| BIM1100 | ±1000 V | with LAN | $3.200,00 （税込：$3.520,00） | |
| BIM1000 series | ±1000 V | with LAN | $3.360,00 （税込：$3.696,00） |
产品概览
更简单，更正确的实现 二次电池的阻抗测试
高电压・大功率・低阻抗化进化中的锂 电池（电池包），不但被移动电子机器与 EV 採用，而且还广泛应用于家庭蓄电池与各种产业机器等的各种各样的用途。 电池内阻测试仪 BIM1000 系列是根据 1kHz 交流4端子法的测试仪器。Max 测试电压 1000V（BIM1100），可以进 行高速・高精度的测试。适用于二次电池的制造检查等用途。
彩色液晶显示器 / 比较器功能
彩色液晶显示器， 提高可视性， 同时显示电阻值，电压值以及上下限判定值，一目了然。
UPPER/LOWER 可以通过比较器功能设定，电阻和电压 可以由独立的比较器同时判定。判定结果显示在显示屏上。 外部I / O 可用于信号输出。
规格
电压表（量程可以设定为AUTO）
| 项目 | BIM1030 / BIM1100 | ||||
|---|---|---|---|---|---|
| 额定输入 | BIM1030 : ± 300V / BIM1100 : ± 1000V | ||||
| 量程 | 6V | 60V | 300V（BIM1030） | 600V（BIM1100） | 1000V（BIM1100） |
| Max显示值 *1 | ±6.30000V | ±63.0000V | ±315.000V | ± 630.000V | ±1050.00V |
| 分辨率 | 10μV | 100μV | 1mV | 10mV | |
| 精度 *2 | ±（0.01％ of reading + 3digit） | ||||
| 温度系数 | ±（0.001％ of reading + 0.3digit）/ ℃ | ||||
| 响应时间 *3 | 约1ms | ||||
*1 测量范围超出时显示 OVER *2 当采样速度为 FAST 或 MID 时，加上 ±2digit *3 探棒于开路状态下 , 从连接待测物开始到内部测量电路稳定的时间
电阻表（量程可以设定为AUTO）
| 项目 | BIM1030 / BIM1100 | |||
|---|---|---|---|---|
| 测量方法 | AC 4端子测量方法 | |||
| 量程 | 3mΩ | 30mΩ | 300mΩ | 3Ω |
| Max显示值 *1 | 3.1000mΩ | 31.000mΩ | 310.00mΩ | 3.1000Ω |
| 分辨率 | 0.1μΩ | 1μΩ | 10μΩ | 100μΩ |
| 测量电流 *2 | 100mA | 10mA | 1mA | |
| 测量频率 | 1kHz ± 0.2Hz | |||
| 精度 *3 | ±（0.5％ of reading ＋ 5digit） | |||
| 温度計数 | ±（0.05％ of reading ＋1digit）/℃ | ±（0.05％ of reading ＋ 0.5digit）/℃ | ||
| 响应时间 *4 | 约2ms | |||
*1 测量范围超出时显示OVER *2 误差±10％以内 *3 当采样速度为FAST 时，加上±3digit。 当采样速度为MID 时，加上±2digit *4 探棒于开路状态下, 从连接待测物开始到内部测量电路稳定的时间
采样时间
判定功能
| 项目 | BIM1030 | BIM1100 | |
|---|---|---|---|
| 判定方法 | 窗口比较器方法。由软件判定。 | ||
| 电阻 | 设定范围 | 0.0001Ω 〜 3.1000Ω | |
| 分辨率 | 100μΩ | ||
| 电压 | 设定范围 | 0.000V 〜 315.000V | 0.00V 〜 1050.00V |
| 分辨率 | 1mV | 10mV | |
通信接口
| 项目 | BIM1030 / BIM1100 |
|---|---|
| RS232C | D-SUB9针连接器（符合EIA-232-D标准） |
| USB | 符合USB2.0标准，通讯速度：Max12Mbps（Full Speed） |
| 符合USBTMC Specification1.0，USBTMC-USB488 Specification 1.0标准 | |
| LAN *1 | IEEE 802.3, 100Base-Tx/10Base-T Ethernet, IPv4, RJ-45, 支持自动协商、不支持 Auto MDI/MDI-X |
| SIGNAL I/O | D-SUB25针连接器 |
*1 仅 BIM1030 WITH LAN 或者 BIM1100 WITH LAN
一般规格
| 项目 | BIM1030 | BIM1100 | ||
|---|---|---|---|---|
| 环境 | 安装位置 | 室内使用，2000 m 以下 | ||
| 规格保证范围 | 温度 / 湿度 | 18°C〜28°C/20%〜80%rh(不结露) | ||
| 工作范围 | 温度 / 湿度 | 0°C〜40°C/20%〜80%rh(不结露) | ||
| 保存范围 | 温度 / 湿度 | –10°C〜 60°C/90%rh以下(不结露) | ||
| 电源输入 | 电压范围 / 频率范围 | AC85V〜264V/47Hz〜63Hz | ||
| 额定功率 | 30VA | |||
| 对接地电压 | ± 300 V max | ± 1000 V max | ||
| 绝缘电阻 | 30MΩ以上(DC500V) AC LINE-底盘间 | |||
| 耐电压 | AC LINE-底盘间 | AC1500V，1分钟，10mA以下 | ||
| 所有测量端子-底盘间 | DC2000V，1分钟，1mA以下 | |||
| 所有测量端子-SIGNAL I/O间 | DC2000V，1分钟，1mA以下 | |||
| 外形尺寸/重量 | 214W×80H×300D mm(不包括突起物)/约3 kg | |||
| 电磁符合性(EMC)*1 *2 | 符合以下指令及标准的要求事项 EMC 指令2014/30/EU、EN 61326-1(Class A *3)、 EN 55011(Class A*3、Group 1 *4) EN 61000-3-2、EN 61000-3-3 | |||
| 安全性 *1 | 符合以下指令及标准的要求事项 低电压指令2014/35/EU *2 EN 61010-1 (Class I *5 , 汚染度 2 *6 ) EN 61010-2-030、EN 61010-031 | |||
*1 不适用于定制产品，改造产品。 *2 只适应于主体带有 CE 标志或 UKCA 标志的机型。 *3 本产品是 Class A 机器。适用于在工业环境下使用。在住宅环境中使用本产品有可能成为 干扰源。在这种情况时，为了防止对广播电视的信号造成干扰，请用户必要的减少电磁辐 射的措施。 *4 本产品是 Group 1 机器。本产品在材料处理或检查 / 分析时，电磁放射，诱导及 / 或静 电结合等方面没有在无线电频段产生 / 使用能量的意图。 *5 本产品是 Class I 机器。本产品的保护接地端子必须接地。如果不正确接地，安全性能得不 到保障。 *6 污染是附着异物(固体，液体，或者气体)会引起绝缘耐力和表面电阻率下降的状态。污 染度 2 则是指只有非导电性的污染，可能会不时地因结露发生暂时导电性的状态。
选择

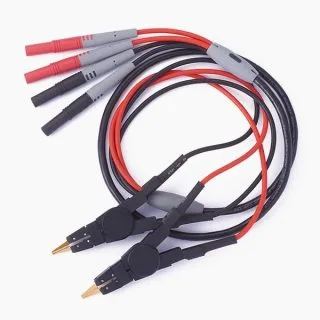

夹式4线测试导线
针式4线测试导线
零点调整夹具

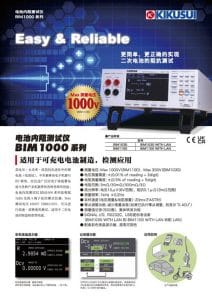

产品目录
操作手册
