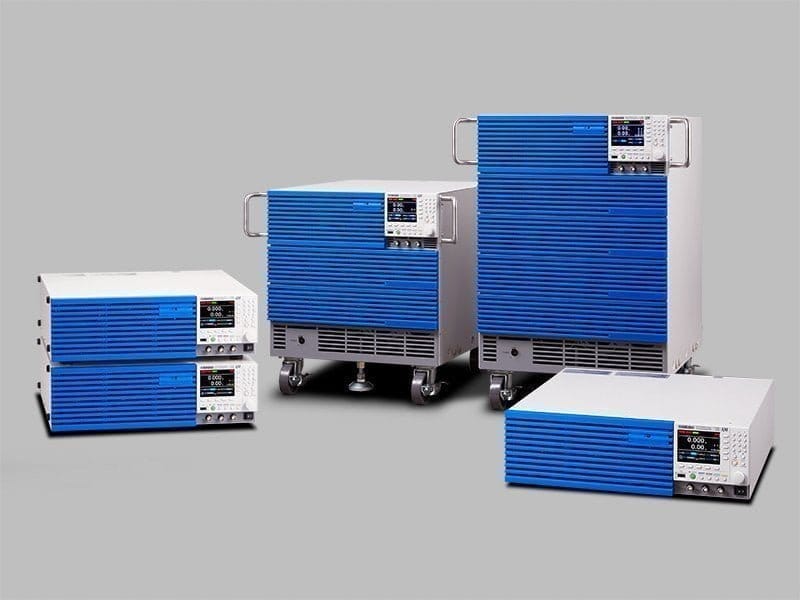

电子负载装置 PLZ-5WH2 系列

高电压大功率直流电子负载装置

PLZ-5WH2 系列

价格范围：590,000円至 5,200,000円

动作电压：10V～1000V（Min动作电压1.5V）

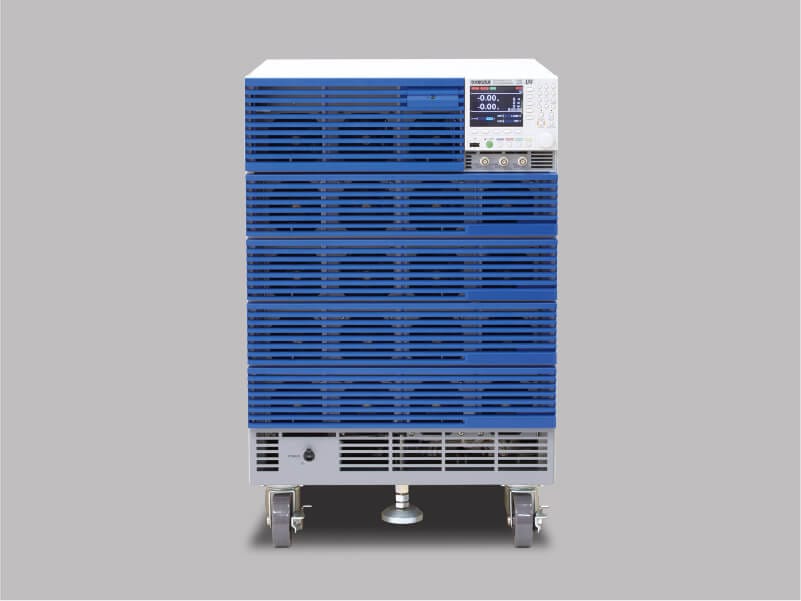

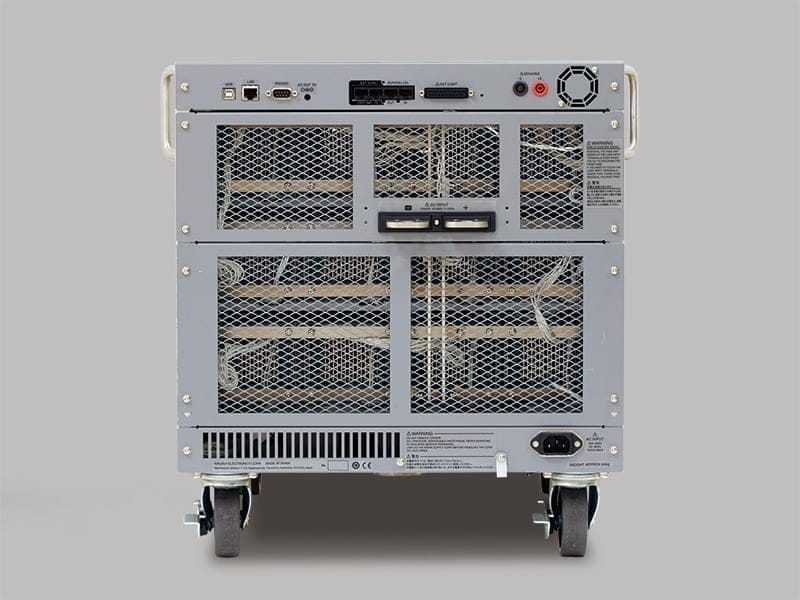

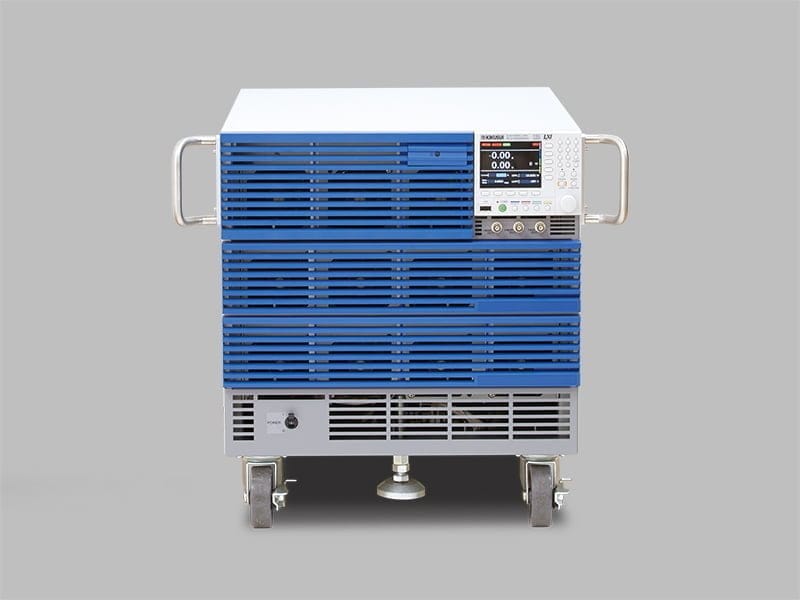

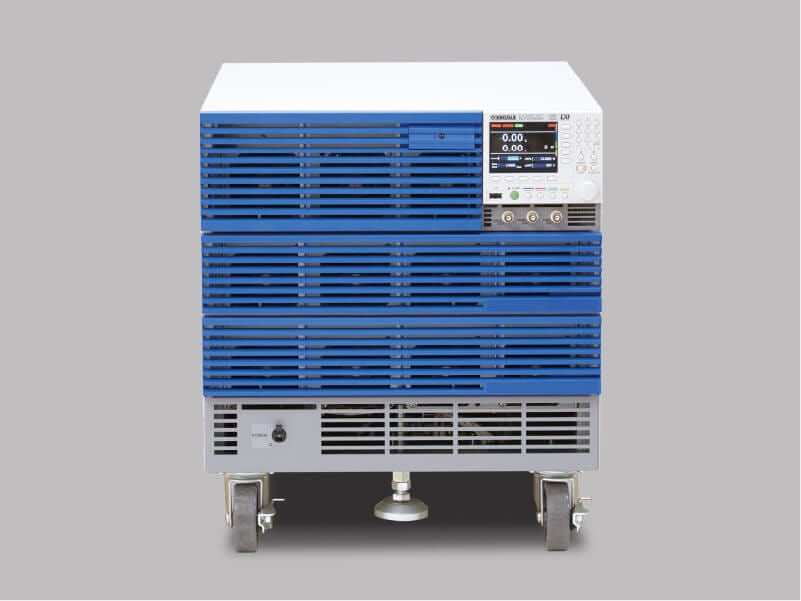

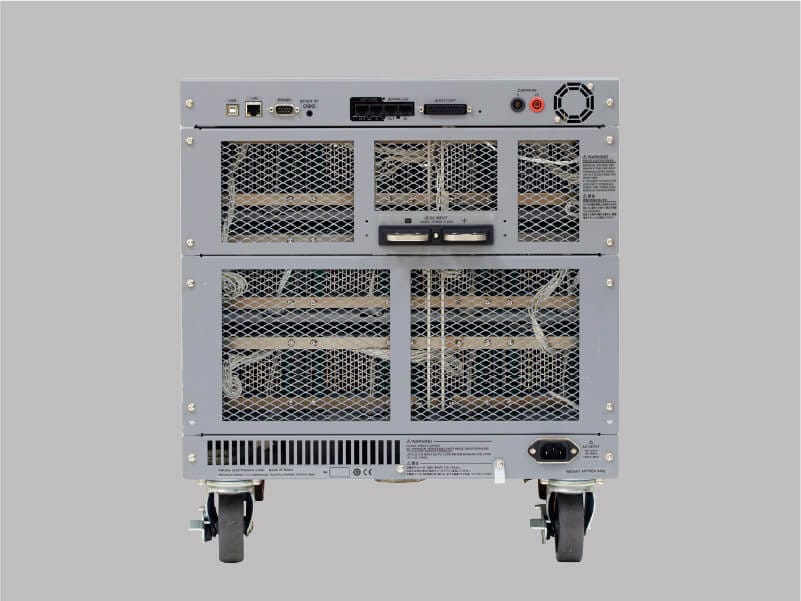

集20kW于一体的超小型设计（PLZ20005WH2）
并联连接：5台（Max100kW/2000A），可以连接不同型号
同步运行：能够以多台PLZ5WH2系列为对象，使加载/卸载控制和时序的执行达到同步
时序功能：程序可以保存/加载到USB存储器中
配备任意IV特性（ARB）模式
配备彩色液晶显示屏（LCD），提高了可视性
数据记录功能：测量经过时间/电压/电流/功率/累计电流/累计功率（显示测量值，在内部存储器中储存，可在USB存储器中以CSV格式保存）
实现正弦波电流叠加（正弦功能，1Hz～10kHz）
阻断功能：任意电压/经过时间/累计电流/累计功率达到指定值时，可以关闭负载
标准配备LAN（LXI）/USB/RS232C接口（GPIB为选件）

SKU	额定工作电压 [V]	额定电流 [A]	额定功率 [W]	標準価格	WEBかんたんお見積り
PLZ1005WH2	10 to 1000	20	1000	590,000円（税込：649,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PLZ2005WH2	10 to 1000	40	2000	780,000円（税込：858,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PLZ4005WH2	10 to 1000	80	4000	1,120,000円（税込：1,232,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PLZ12005WH2	10 to 1000	240	12000	3,200,000円（税込：3,520,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PLZ20005WH2	10 to 1000	400	20000	5,200,000円（税込：5,720,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る

SKU： PLZ-5WH2 Series

图录
手动
2D CAD
更新程序/驱动程序

阵容

SKU	额定工作电压 [V]	额定电流 [A]	额定功率 [W]	標準価格	WEBかんたんお見積り
PLZ1005WH2	10 to 1000	20	1000	590,000円（税込：649,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PLZ2005WH2	10 to 1000	40	2000	780,000円（税込：858,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PLZ4005WH2	10 to 1000	80	4000	1,120,000円（税込：1,232,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PLZ12005WH2	10 to 1000	240	12000	3,200,000円（税込：3,520,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PLZ20005WH2	10 to 1000	400	20000	5,200,000円（税込：5,720,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る

规格

额定

Open in a new window

项目		PLZ1005WH2	PLZ2005WH2	PLZ4005WH2	PLZ12005WH2	PLZ20005WH2
动作电压（DC）		10 V ～ 1000 V
功率		1000 W	2000 W	4000 W	12000 W	20000 W
电流		20 A	40 A	80 A	240 A	400 A
DC INPUT 端子的对接地电压		+ 端子：±1000 V，- 端子：±900 V
Min 工作电压	额定电流时	10 V
Min 工作电压	流出时	1.5 V 以下

恒电流（CC）模式

Open in a new window

项目		PLZ1005WH2	PLZ2005WH2	PLZ4005WH2	PLZ12005WH2	PLZ20005WH2
动作范围		0 A ～ 20 A	0 A ～ 40 A	0 A ～ 80 A	0 A ～ 240 A	0 A ～ 400 A
设定范围		0.0000A ～ 20.2000A	0.000A ～ 40.400A	0.000A ～ 80.800A	0.00A ～ 242.40A	0.00A ～ 404.00A
分辨率		0.0005 A	0.001 A	0.002 A	0.005 A	0.01 A
设定精度		±（0.2 % of setting + 0.1 % of rating）
设定精度	并联运行	±（0.4 % of setting + 0.2 % of rating）

恒电流（CR）模式

Open in a new window

项目			PLZ1005WH2	PLZ2005WH2	PLZ4005WH2	PLZ12005WH2	PLZ20005WH2
动作范围 *1		H量程	500 mS ～ 0 S	1 S ～ 0 S	2 S ～ 0 S	6 S ～ 0 S	10 S ～ 0 S
动作范围 *1		L量程	5 mS ～ 0 S	10 mS ～ 0 S	20 mS ～ 0 S	60 mS ～ 0 S	100 mS ～ 0 S
设定范围		H量程	505.00 mS ～ 0.00 S	1.01000 S ～ 0.00000 S	2.02000 S ～ 0.00000 S	6.0600 S ～ 0.00000 S	10.1000 S ～ 0.0000 S
设定范围		L量程	5.0500 mS ～ 0.0000 S	10.1000 mS ～ 0.0000 S	20.2000 mS ～ 0.000 S	60.600 mS ～ 0.000 S	101.000 mS ～ 0.000 S
分辨率		H量程	0.01 mS	0.00002 S	0.00005 S	0.0002 S	0.0002 S
分辨率		L量程	0.0001 mS	0.0002 mS	0.0005 mS	0.002 mS	0.002 mS
设定精度*2		H量程	±（0.5 % of setting + 0.5 % of rating*3）
		L量程	±（0.5 % of setting + 0.2 % of rating*3）
	并联运行	H量程	±（1.0 % of setting + 1.0 % of rating*3）
	并联运行	L量程	±（1.0 % of setting + 0.4 % of rating*3）
响应速度			NORM／FAST

* 1 电导率［S］＝输入电流［A］/ 输入电压［V］＝ 1/ 电阻值［Ω］ * 2 输入电流时的换算值。在遥感过程中的感应点。 * 3 额定电流值

恒电流（CV）模式

Open in a new window

项目		PLZ1005WH2
动作范围		10 V ～ 1000 V
设定范围		0.00 V ～ 1010.00 V
分辨率		0.02 V
设置精度 *1		±（0.05 % of setting + 0.05 % of rating）
设置精度 *1	并联运行	±（0.1 % of setting + 0.1 % of rating）
响应速度		NORM／FAST

*1 输入电压在工作范围内，并且在遥感期间处于感应点。

恒电流（CP）模式

Open in a new window

项目		PLZ1005WH2	PLZ2005WH2	PLZ4005WH2	PLZ12005WH2	PLZ20005WH2
动作范围		0 W ～ 1000 W	0 W ～ 2000 W	0 W ～ 4000 W	0 W ～ 12000 W	0 W ～ 20000 W
设定范围		0.00 W ～ 1010.00 W	0.00 W ～ 2020.00 W	0 W ～ 4040.00 W	0.0000 kW ～ 12.1200 kW	0.0000 kW ～ 20.2000 kW
分辨率		0.02 W	0.05 W	0.1 W	0.0005 kW
设定精度		±（0.5 % of rating1 + 0.02 A × Vin2）	±（0.5 % of rating1 + 0.04 A × Vin2）	±（0.5 % of rating1 + 0.08 A × Vin2）	±（0.5 % of rating1 + 0.2 A × Vin2）	±（0.5 % of rating1 + 0.4 A × Vin2）
设定精度	并联运行	±（1 % of power rating + 0.1 % current rating × Vin*2）

* 1 额定功率值 * 2 DC INPUT 端子电压或 SENSING 端子电压

任意IV 特性（ARB）模式

Open in a new window

项目	PLZ1005WH2	PLZ2005WH2	PLZ4005WH2	PLZ12005WH2	PLZ20005WH2
动作范围	对于输入电压可设置 3 点～ 100 点的电流值。（设定点之间用直线插补）
响应速度	500 μs，1 ms，2 ms，5 ms，10 ms，20 ms，50 ms，100 ms，或 OFF

测量功能

Open in a new window

电压表

项目		PLZ1005WH2
显示		0.00 V ～ 1000.00 V
分辨率		10 mV
精度		±（0.05 % of reading + 0.05 % of rating）
精度	并联运行	±（0.1 % of reading + 0.1 % of rating）（TYP 値）

电流计

项目		PLZ1005WH2	PLZ2005WH2	PLZ4005WH2	PLZ12005WH2	PLZ20005WH2
显示		0.000 A ～ 20.000 A	0.000 A ～ 40.000 A	0.000 A ～ 80.000 A	0.00 A ～ 240.00 A	0.00 A ～ 400.00 A
分辨率		0.001 A	0.001 A	0.001 A	0.01 A	0.01 A
精度		±（0.2 % of reading + 0.1 % of rating）
精度	并联运行	±（0.4 % of reading + 0.2 % of rating）（TYP 値）

电力显示

项目	PLZ1005WH2	PLZ2005WH2	PLZ4005WH2	PLZ12005WH2	PLZ20005WH2
显示	显示电压计显示值与电流计显示值之积

测量触发器

项目	PLZ1005WH2	PLZ2005WH2	PLZ4005WH2	PLZ12005WH2	PLZ20005WH2
Trigger Source	Immediate／BUS／DIGITAL2／MSync／TALink／LoadOff
Trigger Count	1 ～ 65536
Trigger Delay	0.00000 s ～ 100.00000 s
Interval	Disable／Enable
Interval Time	0.00001 s ～ 3600 s
Sense Aperture	0.00001 s ～ 1.00000 s

脉冲功能

Open in a new window

项目		PLZ1005WH2
动作模式		CC及CR
频率设定范围		1.0 Hz ～ 10.0 kHz
频率设置分辨率 *1	1 Hz ～ 10 Hz	0.1 Hz
	11 Hz 〜 100 Hz	1 Hz
	110 Hz ～ 1000 Hz	10 Hz
	1.1 kHz ～ 10.0 kHz	0.1 kHz
频率设定精度	1 Hz ～ 5.0 kHz	±（0.5 % of setting）
频率设定精度	5.1 Hz ～ 10.0 kHz	±（1.0 % of setting）
占空比设置范围、步	1 Hz ～ 10 Hz	5.0 % ～ 95.0 %，0.1 % 步
	11 Hz ～ 100 Hz
	110 Hz ～ 1000 Hz
	1.1 kHz ～ 10.0 kHz	5 % ～ 95 % *2，1 % 步

*1 （参考）设备中实际所设定的分辨率为下述公式中的周期分辨率⊿ T= 1μs 比如，当设定了 9300 Hz 时，在设备内部所设定的周期为 n × ⊿ T = 108 × 1μs = 108 μs，如果换算成频率是 1/108 μs = 9259 Hz。（n 为设备内部中的累计设定数） *2 Min 时间宽度为 20 μs。Min 占空比受 Min 时间宽度的限制

切换值 (Depth)

项目 *1		PLZ1005WH2	PLZ2005WH2	PLZ4005WH2	PLZ12005WH2	PLZ20005WH2
CC 模式		0.0000 A ～ 20.2000 A	0.000 A ～ 40.400 A	0.000 A ～ 80.800 A	0.000 A ～ 242.40 A	0.00 A ～ 404.00 A
CR模式	H量程	505.00 mS ～ 0.00 S	1010.00 mS ～ 0.00 S	2020.00 mS ～ 0.00 S	6.06000 S ～ 0.00000 S	10.1000 S ～ 0.0000 S
CR模式	L量程	5.0500 mS ～ 0.0000 S	10.1000 mS ～ 0.0000 S	20.2000 mS ～ 0.0000 S	60.600 mS ～ 0.000 S	101.000 mS ～ 0.000 S

*1 切换值限制为设定电流值以及设定电导率值以下

电压转换速率

Open in a new window

项目	PLZ1005WH2	PLZ2005WH2	PLZ4005WH2	PLZ12005WH2	PLZ20005WH2
动作模式	CC
动作范围	0.001 A/μs ～ 1 A/μs	0.002 A/μs ～ 2 A/μs	0.004 A/μs ～ 4 A/μs	0.01 A/μs ～ 12 A/μs	0.02 A/μs ～ 20 A/μs
分辨率	0.00002 A/μs	0.00005 A/μs	0.0001 A/μs	0.0002 A/μs	0.0005 A/μs
设置精度 *1	±（10 % of setting + 20 μs）

*1 额定电流的 0％～ 100％电流变化中 , 达到 10％～ 90％的时间

正弦功能

Open in a new window

项目		PLZ1005WH2
动作模式		CC
频率设定范围		1 Hz ～ 1000 Hz、2000 Hz、5000 Hz、10000 Hz
频率设置分辨率 *1	1Hz ～ 10 Hz	1 Hz
	20 Hz ～ 100 Hz	10 Hz100 Hz
	200 Hz ～ 1000 Hz	10 Hz100 Hz
	1000 Hz 〜	2kHz、5kHz、10kHz
频率设置精度	300 Hz ～ 900 Hz	±（1.0 % of setting）
频率设置精度	上述频率以外	±（0.5 % of setting）

*1 （参考）设备中实际所设定的分辨率为下述公式的周期分辨率⊿ T= 20 μs 比如，当设定了 900 Hz 时，在设备内部所设定的周期为 n × ⊿ T = 56 × 20 μs = 1120 μs，如果换算成频率是 1/1120 μs ≒ 893 Hz。（n 为设备内部中的累计设定数）

软启动功能

Open in a new window

项目	PLZ1005WH2	PLZ2005WH2	PLZ4005WH2	PLZ12005WH2	PLZ20005WH2
动作模式	CC
时间设定范围	500 μs，1 ms，2 ms，5 ms，10 ms，20 ms，50 ms，100 ms，或 OFF

警报功能

Open in a new window

警报 1

项目	PLZ1005WH2	PLZ2005WH2	PLZ4005WH2	PLZ12005WH2	PLZ20005WH2
检测过电压	施加额定值的 110 % 以上电压时会卸载
反向连接检测	DC INPUT 端子中流入额定电流的大约 -1 % 时卸载
过热检测／前面板 DC INPUT端子的过电流检测	散热器温度达到 100 ℃时卸载或，当 30 A 或更高的电流流过前面板 DC INPUT 端子时卸载。
警报输入检测	EXT CONT 连接器的 ALARM INPUT（6 号端子）中输入 0 V ～ 1.5 V 时卸载
并联运行异常检测	在以下异常情况下卸载。 · 并联运行时的主机与从机之间的通信发生异常时 · 从机的电源被切断时 · 主机或从机检出过热时 · 过电流流到前面 DC INPUT 端子时 · PLZ-5WH 系列或 PLZ-5W 系列连接到从机时

警报 2

项目		PLZ1005WH2	PLZ2005WH2	PLZ4005WH2	PLZ12005WH2	PLZ20005WH2
过电流保护（OCP）	设定范围	0.000 A ～ 22.000 A	0.00 A ～ 44.00A	0.00 A ～ 88.00A	0.00 A ～ 264.00A	0.00 A ～ 440.00A
	分辨率	0.001 A	0.01 A	0.01 A	0.01 A	0.1 A
	保护动作	可选择卸载或者限制
过功率保护（OPP）	设定范围	0.0 W ～ 1100.0 W	0.0 W ～ 2200.00 W	0 W ～ 4400 W	0.000 W ～ 13.200 kW	0.000 W ～ 22.000 kW
	分辨率	0.1 W	0.1 W	1 W	0.001 kW	0.001 kW
	保护动作	可选择卸载或者限制
低电压保护（UVP）	设定范围	0.00 V ～ 1000.00 V，或 OFF
	分辨率	0.02 V
	保护动作	可选择卸载或者限制
WatchDog 保护（WDP）	设定范围	1 s ～ 3600 s，或 OFF
WatchDog 保护（WDP）	保护动作	卸载

序列功能

Open in a new window

项目	PLZ1005WH2	PLZ2005WH2	PLZ4005WH2	PLZ12005WH2	PLZ20005WH2
动作模式	CC、CR、CV、CP
Max 程序数	30
Max 步数	10000
步执行时间	0.000050 s ～ 3600000 s（50 μs ～ 1000 h）
时间分辨率	1 μs

積算表示

Open in a new window

项目		PLZ1005WH2	PLZ2005WH2	PLZ4005WH2	PLZ12005WH2	PLZ20005WH2
经过时间显示		显示加载至卸载的时间
经过时间显示	范围	0 s ～ 3600000 s（1000 h 0 min 0 s）
显示累计电流计		显示累计电流
显示累计电流计	范围	0 Ah ～ 70000 Ah	0 Ah ～ 140000 Ah	0 Ah ～ 280000 Ah	0 Ah ～ 800000 Ah	0 Ah ～ 1400000 Ah
显示累计功率计		显示累计功率
显示累计功率计	范围	0 Wh ～ 40000000 Wh	0 Wh ～ 80000000 Wh	0 Wh ～ 160000000 Wh	0 Wh ～ 500000000 Wh	0 Wh ～ 800000000 Wh

自动停止加载计时

Open in a new window

项目		PLZ1005WH2	PLZ2005WH2	PLZ4005WH2	PLZ12005WH2	PLZ20005WH2
时间经过		经过的时间显示值达到设定值就会卸载
	范围	0 s ～ 3600000 s（1000 h 0 min 0 s）
	分辨率	1 s
累计电流		累计电流计的数值达到设定值就会卸载
	范围	0 Ah ～ 70000 Ah	0 Ah ～ 140000 Ah	0 Ah ～ 280000 Ah	0 Ah ～ 800000 Ah	0 Ah ～ 1400000 Ah
	分辨率	0.001 mAh （0.000 mAh ～ 1 000.000 mAh） 0.001 Ah （1.001 Ah ～ 1 000.000 Ah） 0.001 kAh （1.001 kAh ～ 1 000.000 kAh） 0.001 MAh （1.001 MAh ～ 1.400 MAh）
累计功率		累计功率计的数值达到设定值就会卸载
	范围	0 Wh ～ 40000000 Wh	0 Wh ～ 80000000 Wh	0 Wh ～ 160000000 Wh	0 Wh ～ 500000000 Wh	0 Wh ～ 800000000 Wh
	分辨率	0.001 Wh（ 0.000 Wh ～ 1000.000 Wh） 0.001 kWh（ 1.001 kWh ～ 1000.000 kWh） 0.001 MWh（ 1.001 MWh ～ 800.000 MWh）
电压下降		电压计的数值达到设定值就会卸载
	范围	0.00 V ～ 1000.00 V
	分辨率	0.02V

其它功能

Open in a new window

项目		PLZ1005WH2
远程传感检测	输入额定电压 *1	1000 V *2
远程传感检测	对接地电压	± 1000 V
并联运行台数		5 台
相互同步运行 *3		加载卸载时序执行，时序暂停解除的同步测量值的记录时间点

* 1 有一些限制取决于负载消耗的实际功率。 * 2 DC INPUT 端子和 SENSING 端子之间的总电位差 * 3 相互同步用端子与 DC INPUT 端子绝缘，并在机架电位下动作。

EXT CONT コネクタ

Open in a new window

项目 *1		PLZ1005WH2
加载卸载控制输入		可以切换逻辑等级。上拉到 10 kΩ，5 V。阀值为 High ：3.5 V ～ 5.0 V，Low ：0 V ～ 1.5 V
警报输入		以 0 V ～ 1.5 V 电压运行警报。上拉到 10 kΩ，5 V。阀值为 High ：3.5 V ～ 5.0 V，Low ：0 V ～ 1.5 V
警报解除输入		报警发生后，先解除报警的原因，然后将 EXTCONT 连接件的５号 PIN 输入端的电平由 LOW 电平变到 HIGH 电平，这时的上升沿就会将报警信号解除。上拉到 10 kΩ，5 V。阀值为 HIGH ：3.5 V ～ 5.0 V，LOW ：0 V ～ 1.5 V。
触发输入		在时序动作的暂停中以 0 V ～ 0.66 V 电压解除暂停。上拉到 10 kΩ，5 V。阀值为 High ：2.31 V ～ 3.3 V，Low ：0 V ～ 0.66 V
外部电压控制输入（CC/CR/CP 模式）		用外部电压输入控制 CC ／ CR ／ CP 任一的负载设定值。输入阻抗为约 10 kΩ。 CC 模式 : 以 0 V ～ 10 V 控制额定电流的 0 ％～ 100 ％。 CR 模式 : 以 0 V ～ 10 V 控制电导设定值的 0 ％～ 100 ％。 CP 模式 : 以 0 V ～ 10 V 控制额定功率的 0 ％～ 100 ％。
	设定精度	±（1 % of rating ）（CC 模式，TYP 值）
外部电压控制输入（CV 模式）		用外部电压输入控制 CV 模式负载设定值。以 0 V ～ 10 V 控制额定电压的 0 ％～ 100 ％。输入阻抗为约 10 kΩ。
外部电压控制输入（CV 模式）	设定精度	±（1 % of rating）（TYP 值）
外部电压控制输入（CC叠加）		外部电压输入与 CC 模式负载电流设定值累加进行控制。用 -10 V ～ 10 V 加上额定电流的 -100 ％～ 100 ％设定值。输入阻抗为约 10 kΩ。
外部电压控制输入（CC叠加）	设定精度	±（1 % of rating）（TYP 值）
加载卸载状态输出		加载时打开。用光电耦合器的集电极开路输出 2 2
ALARM 1 输出		过电压检测，逆连接检测，过热检测，前面板 DC INPUT 过电流检测，警报输入检测，并联运行检测检出异常时打开。用光电耦合器的集电极开路输出 2 2
ALARM 2 输出		OCP、OPP、UVP、WDP 动作时 ON。用光电耦合器的集电极开路输出 *2
DIGITAL 0 输出		可以通过时序控制。输出阻抗为约 330 Ω。阈值为 HIGH ：2.5 V ～ 3.3 V，LOW ：0 V ～ 0.4 V
DIGITAL 1 输出
DIGITAL 2 输入输出		可切换输入输出。设置输出时：时序的触发输出。阈值为 HIGH ：2.5 V ～ 3.3 V，LOW ：0 V ～ 0.4 V。输出阻抗为约 330 Ω。设置输入时：时序和测量功能触发输入。阈值为 HIGH: 2.31 V ～ 3.3 V，LOW: 0 V ～ 0.66 V
电流显示器输出		在额定电流的 0 ～ 100 ％输出 0 ～ 10 V。输出阻抗为约 1 kΩ（TYP 值）
电流显示器输出	精度	±（1 % of rating）（TYP 值）

* 1 每个端子和 DC INPUT 端子之间的 1000 V 增强绝缘 * 2 光电耦合器的 Max 外加电压为 30 V，Max 电流为 4 mA

BNC コネクタ

Open in a new window

项目		PLZ1005WH2
触发输出		用时序设置触发输出时，步骤执行时输出 10 μs 的脉冲。脉冲工作时和正弦工作时输出 10 μs 的脉冲。输出阻抗：200 Ω，输出电压 HIGH ：4.2 V ～ 5.0 V，LOW ：0 V ～ 0.4 V
电流显示器输出	输出电压	在额定电流的 0 ％～ 100 ％输出 0 V ～ 10 V。
	输出阻抗	50 Ω（TYP 值）
	精度	±（1 % of rating）
电压监控器输出	输出电压	在额定电压的 0 ％～ 100 ％输出 0 V ～ 10 V。
	输出阻抗	50 Ω（TYP 值）
	精度	±（1 % of rating）
对接地电压		± 30 V

通信功能

Open in a new window

项目		PLZ1005WH2
RS232C	硬件	D-SUB 9 销连接器，波特率 9600 ／ 19200 ／ 38400 ／ 115200 bps数据长：8 bit，停止位：1 bit，奇偶校验位：无，流程控制：无／ CTS-RTS
RS232C	信息终端	接收时 LF、发送时 LF
USB (设备)	硬件	标准 B 型插座，符合 USB2.0 规格，通讯速度 480 Mbps（High Speed）
	信息终端	接收时:LF 或 EOM、发送时:LF+EOM
	设备等级	USBTMC-USB488 标准设备级
USB（主机）	硬件	标准 A 型插座，符合 USB2.0 规格，通讯速度 480 Mbps（High Speed）
LAN	硬件	IEEE 802.3 100Base-TX/10Base-T Ethernet IPv4，RJ-45 连接器
	支持标准	LXI 1.4 Core Specification 2011
	通信协议	VXI-11、HiSLIP、SCPI-RAW、SCPI-Telnet
	信息终端	VXI-11，HiSLIP ：接收时 LF 或 END，发送时 LF + END SCPI-RAW ：接收时 LF，发送时 LF

一般规格

Open in a new window

项目		PLZ1005WH2	PLZ2005WH2	PLZ4005WH2	PLZ12005WH2	PLZ20005WH2
输入电压范围		100 Vac ～ 240 Vac（90 Vac ～ 250 Vac）单相
输入频率范围		47 Hz ～ 63 Hz
耗电量		70 VAmax	90 VAmax	150 VAmax	360 VAmax	590 VAmax
冲击电流（峰值）	100 Vac	30 Amax	30 Amax	30 Amax	40 Amax	40 Amax
冲击电流（峰值）	230 Vac	80 Amax	80 Amax	80 Amax	160 Amax	160 Amax
泄漏电流*1		0.5 mA 以下	0.6 mA 以下	0.8 mA 以下	1.6 mA 以下	2.4 mA 以下
环境条件	动作温度范围	0 ℃ ～ 40 ℃
	动作湿度范围	20 %rh ～ 85 %rh（不结露）
	保存温度范围	-25 ℃ ～ 60 ℃
	保存湿度范围	90 %rh 以下(无结露)
	接地位置	室内使用，2000 ｍ以下，过电压类别Ⅱ
绝缘电阻	一次⇔底盘，输入端子，监控器端子	1000 Vdc，30 MΩ 以上（70 %rh 以下）
绝缘电阻	输入端子⇔底盘，监控器端子	1000 Vdc，3 MΩ 以上（70 %rh 以下）
耐电压	一次⇔底盘，输入端子，监控器端子	1500 Vac，2s 无异常
耐电压	输入端子⇔底盘，监控器端子	1500 Vac，2s 无异常
重量		约 13 kg	约 16 kg	约 20 kg	约 64 kg	约 93 kg
配件		【所有型号共有】电源电缆（1 个，线长约 2.5m），安全端子适配器 TL41（红色 1 组，黑色 1 组），外部控制用连接器组装套件（1 组），安全手册（1 本），设置指南（1 本），快速参考指南（日语，英语 1 张），CD-ROM（1 枚），China RoHS 表（1 张）【仅 PLZ1005WH2/PLZ2005WH2/PLZ4005WH2】后面板 DC INPUT 端子盖（1 组），后面板 DC INPUT 端子的螺丝组（2 组），后面板 DC INPUT 端子盖的螺钉（2 个），前面板 DC INPUT 端子盖（1 个），前面板 DC INPUT 端子的螺钉（2 个），* 重物警告标签（1 枚）* 仅 PLZ4005WH2 【仅 PLZ12005WH2/PLZ20005WH2】后面板 DC INPUT 端子盖（1 组），后面板 DC INPUT 端子的螺丝组（2 组），后面板 DC INPUT 端子盖螺钉（2 个），重物警告标签（1 枚），并联运行信号电缆组件 [PC02-PLZ-5W]
电磁兼容性（EMC）2 3		符合以下的指令及规格的要求事项 EMC 指令 2014/30/EU，EN 61326-1（Class A），EN 55011（Class A ，Group 1 *4） EN 61000-3-2、EN 61000-3-3 适用条件：与本产品连接时所使用的电缆及电线均在3 m 以下
安全性 *2		符合以下的指令及规格的要求事项低电压指令 2014/35/EU 2 EN 61010-1 （Class I 5 , 污染度 2 *6 )

* 1 后面板 DC INPUT 的正负极之间的泄漏电流。 1000 Vdc 时。 * 2 不适用于特别订制产品 , 改造产品。 * 3 只适用于面板上有 CE/UKCA 标志标识的机型。 * 4 本产品为 Group 1 机器。本产品为了材料处理或者检查分析 , 利用了电磁辐射 , 感应和／或静电结合的方式 , 并非有意地产生／使用无线频率能量。 * 5 本产品为 Class I 机器。请务必保证本产品的保护导体端子接地。如果没有正确地接地 , 就不能保证其安全性。 * 6 污染是附着异物（固体 , 液体 , 或者气体）会引起绝缘耐力和表面电阻率下降的状态。污染度 2 则是指仅有非导电性的污染 , 可能会不时地因结露发生暂时导电性的状态。
