阻抗测量功能（工厂选购件）
PLZ-5WZ系列
价格范围：399,000円 至 735,000円
- 只通过阻抗测量用 PLZ-5WZ 系列和专用应用软件即可简单地 测量阻抗
- 由于一边放电一边进行阻抗测量，可取得 DUT 的实时阻抗值
- 除了 Z 以外，还可测量 R、jX、θ
- 亦可随意设置测量交流电频率100 Hz 〜10 kHz（7 个固定点）、信号等级
- 如果是电池，会附带电压倾斜补偿功能使电压倾斜的影响减 为 Min
- 通过零点调整功能可提高测量微小阻抗时的精确度
- 应用软件的测量结果或图表可直接复制到 EXCEL 等软件中
| Image | SKU | 额定工作电压 [V] | 额定电流 [A] | 额定功率 [W] | 標準価格 | WEBかんたんお見積り |
|---|---|---|---|---|---|---|
 | PLZ205WZ | 0.25 to 150 | 40 | 200 | 399,000円 （税込：438,900円） | |
 | PLZ405WZ | 0.25 to 150 | 80 | 400 | 483,000円 （税込：531,300円） | |
 | PLZ1205WZ | 0.25 to 150 | 240 | 1200 | 735,000円 （税込：808,500円） |
阵容
| Image | SKU | 额定工作电压 [V] | 额定电流 [A] | 额定功率 [W] | 標準価格 | WEBかんたんお見積り |
|---|---|---|---|---|---|---|
| PLZ205WZ | 0.25 to 150 | 40 | 200 | 399,000円 （税込：438,900円） | |
| PLZ405WZ | 0.25 to 150 | 80 | 400 | 483,000円 （税込：531,300円） | |
| PLZ1205WZ | 0.25 to 150 | 240 | 1200 | 735,000円 （税込：808,500円） |
规格
除阻抗测量功能外，其他规格与 PLZ-5W 系列产品规格相同；参见 PLZ-5W系列。
选购件
GPIB转换器
并联运行电缆
机柜适配器／支架选择
PLZ205W、PLZ405W
PLZ1205W
※ 使用机柜适配器用备用面板时, 请使用KBP3-2（1／2宽）
时序创建软件“Wavy”
软件

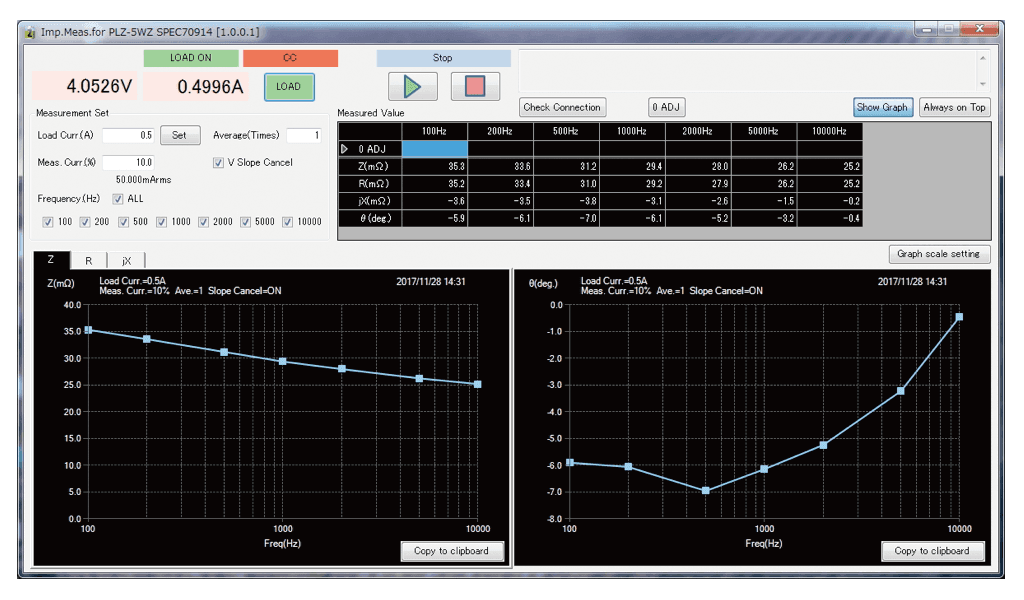

应用软件 Imp. Meas. for PLZ-5WZ（配件）

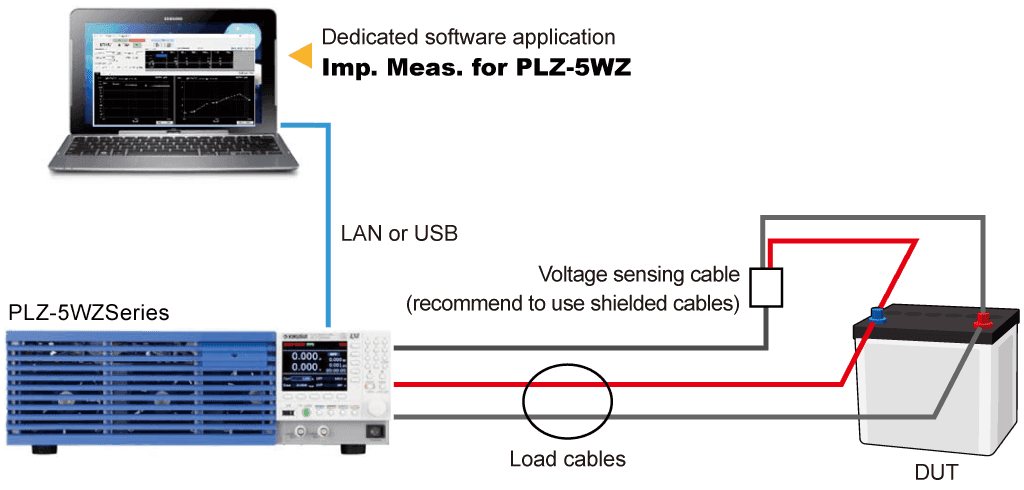

系统构建示例
在电子负载装置PLZ-5W的基础上出厂选装阻抗测量功能。 通过使用附带的应用程序软件Imp. Meas. for PLZ-5WZ，即使不创建程序，也可轻松测量阻抗。
测量功能
测量功能
Open in a new window
| 项目 | 内容 | 条件、备注 |
|---|---|---|
| 测量交流电频率 | 100Hz、200Hz、500Hz、1kHz、2kHz、5kHz、10kHz | 固定7点 |

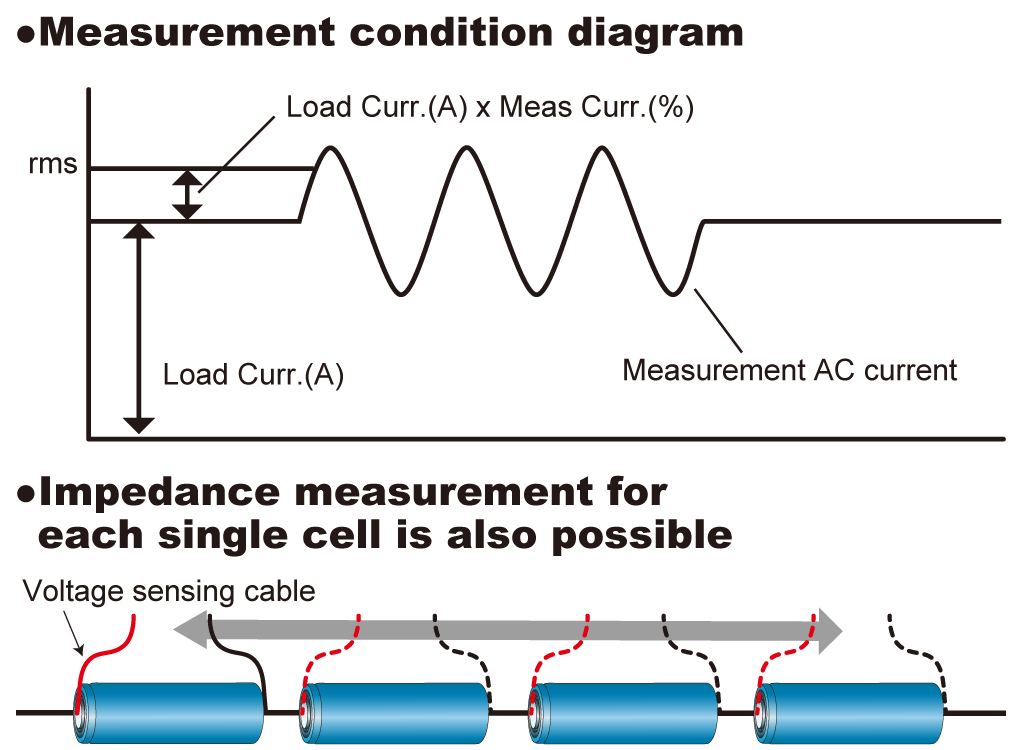

| 测量交流电流（Meas Curr.） | 直流负载电流（Load Curr.）的0.1%〜10% | 以%设定 |
| 测试时间 | 50ms〜5sec | 根据测量交流频率而变化 |
| 测量项目 | R、X、｜Z｜、θ | 通过R、X计算θ |
| 平均测量值 | 平均1〜16次的测量值 | 使用应用程序时的功能 |
| 零点调整（0 ADJ） | 被测样品电压传感端的零点调整 | 使用应用程序时的功能 |
| V Slope Cancel | 清除放电引起的被测样品的电压倾斜对于测量的影响 | 如果倾斜为非直线， 则无法清除 |
| 测量方法 | 2相位锁相放大器方式 | 通过数字计算 |
| 工作环境 | Windows7/Windows10（32bit/64bit） |
测量精确度
［条件］ ■周围温度：18℃〜28℃ ■被测样品：基准阻抗 ■偏压电源：12V 54Ah 铅电池 ■测量交流电流：根据被测样品的阻抗而变化（参照下表）
电压范围 L 范围（15V）时
Open in a new window
| 对于± Z 读数的% | 测量交流电频率 | |||
|---|---|---|---|---|
| 被测样品阻抗 | 测量交流电流 | 100Hz、200Hz、500Hz | 1kHz、2kHz | 5kHz、10kHz |
| 1.0mΩ〜9.9mΩ | 500mArms 以上 | ±（5% of reading+0.5mΩ） | ±（5%of reading+0.5mΩ） | – |
| 10.0mΩ〜99.9mΩ | 250mArms 以上 | ±（5% of reading+0.5mΩ） | ±（5%of reading+0.5mΩ） | – |
| 100.0mΩ〜1000.0mΩ | 150mArms 以上 | ±（2% of reading+0.5mΩ） | ±（3%of reading+0.5mΩ） | – |
电压范围 H 范围（150V）时
Open in a new window
| 对于± Z 读数的% | 测量交流电频率 | |||
|---|---|---|---|---|
| 被测样品阻抗 | 测量交流电流 | 100Hz、200Hz、500Hz | 1kHz、2kHz | 5kHz、10kHz |
| 1.0mΩ〜9.9mΩ | 2Arms 以上 | ±（5% of reading+0.5mΩ） | ±（5%of reading+0.5mΩ） | – |
| 10.0mΩ〜99.9mΩ | 500mArms 以上 | ±（5% of reading+0.5mΩ） | ±（5%of reading+0.5mΩ） | – |
| 100.0mΩ〜1000.0mΩ | 250mArms 以上 | ±（3% of reading+0.5mΩ） | ±（4%of reading+0.5mΩ） | – |
＊不保证超出测量范围的部分、电流L 范围、『-』部分的精确度。＊应用软件根据R、X 计算θ。＊除上述以外的内容遵照PLZ-5W Series 产品规格
