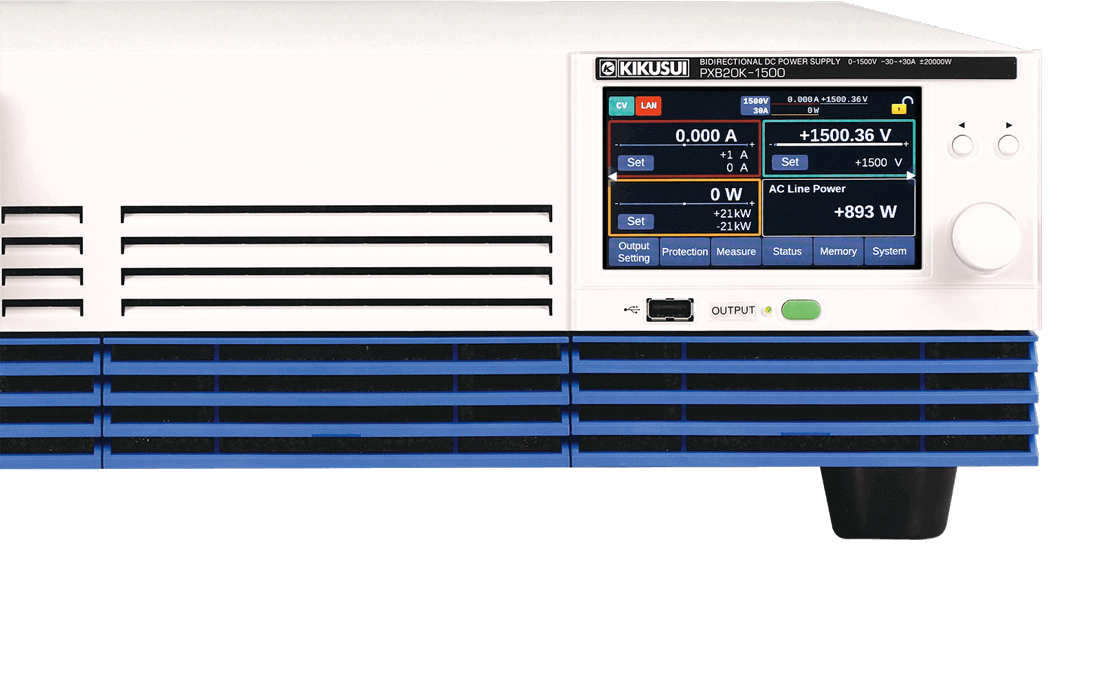

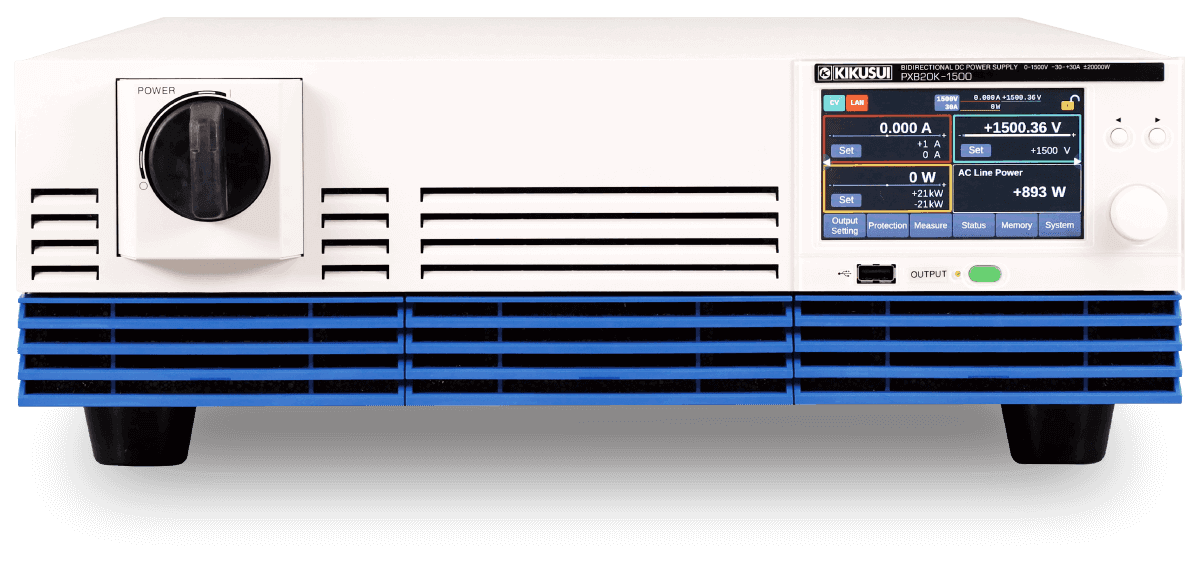

双向大功率直流电源
PXB 系列
在 3U 尺寸的机箱中
实现了 20kW 的大功率输出。
在 3U 尺寸的机箱中
实现了 20kW 的大功率输出。
不仅支持 1500V 的高电压，1 台设备还可应对动力、再生双方向。
为高功率化的电气和电子设备提供新的电源试验环境。
另外，还搭载了丰富的模拟、数字、通信接口，可在研究、开发、制造等各种场景下进行应用！是支撑先进技术进步的新一代双向直流电源。
输出功率范围
2 ～ 3 倍的功率型动作
动作区域大、能够组合电压／电流设定的功率型电源。
拉电流（力行）
如果连接的 DUT 的电压低于 PXB 系列的电压设定值，电流将从 PXB 系列流向 DUT。
灌电流（再生）
如果连接的 DUT 的电压高于 PXB 系列的电压设定值，电流将从 DUT 流向 PXB 系列。
PXB 系列的推荐理由
对容量性负载
具有很高的动作稳定性
即使在连接了包含大容量成分的负载的情况下，也不会发生振荡和过冲，可高度稳定地工作。
而且，根据所连接负载的特性，可以改变通过速率和响应，因此可以抑制振荡和过冲。
上升沿／下降沿时间实现高速
实现了 10ms 的上升沿／下降沿时间，速度相当于传统开关电源的数十倍。因此，可以进行一般直流电源无法应对的高速电源变动试验。
高功率密度
高功率、更紧凑
在 3U 尺寸的机箱中实现了 20kW 的大功率输出。
电源输入可选择
无论输入电压如何，都可以以额定功率完全输出
可以选择三相 3 线 200V 机型或 400V 机型。任何一种输入电压都没有输出限制。
高温下也放心
可靠的坚韧性能
动作温度为 0℃～ 50℃的坚韧性能。由于装置的组装等，即使在环境温度严苛的环境下也能充分发挥性能。（一部分型号除外） 【注意】PXB10K-50、PXB20K-50、PXB20K-100 和 PXB20K-250 的动作温度为 0℃～ +40℃。
外部控制功能
通过后面板的 EXT CONT 连接器，可以从外部设备控制 PXB 系列。通用数字输入端子和通用数字输出端子可以分配任意的功能，因此很容易构建与其他测量设备组合的系统。
数字输入输出标准支持 NPN／PNP 两种类型的 PLC。因为模拟输入输出标准与输出端子绝缘，所以通过 PLC 安全地进行模拟控制。
应用 1逆变器、电机的评价试验
应用 2双向 DC／DC 转换器的老化试验
特点
优先动作模式
输出开启时，可以设定以恒压 (CV)、恒流 (CC)、恒功率 (CP) 的任意一种动作模式输出。在连接电池和电源等的情况下，设为 CC 模式优先可以防止过冲。
SEAM 模式
搭载了不变更电压值即可使电流双向流动的 SEAM 模式。适于对蓄电池进行充电和放电。能够抑制在充放电转变后切换动作模式时容易发生的电流的过冲和下冲。

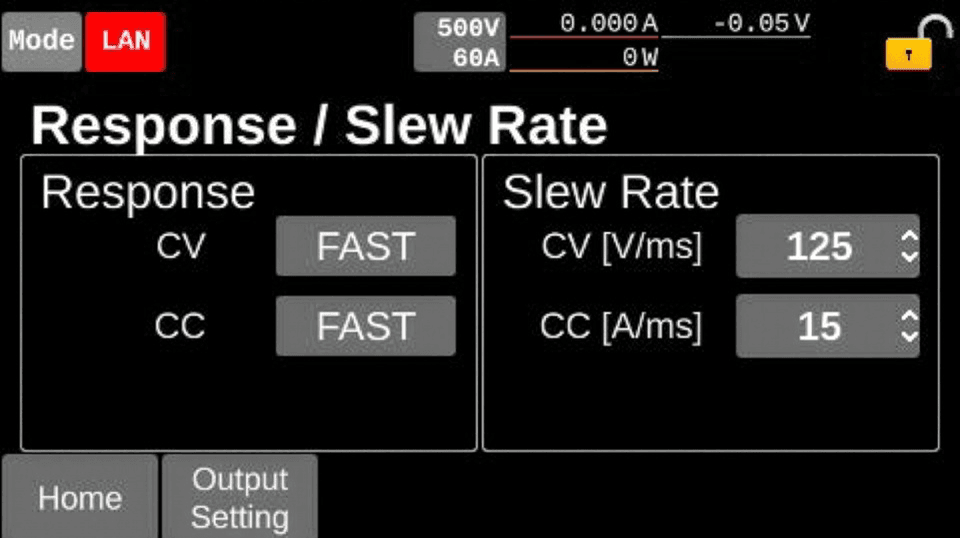

可根据目的、用途优化、选择的响应速度
根据试验条件和负载规格的不同，电源设备所需的响应速度也不同。PXB 系列可以根据用途任意改变电源的响应速度。
响应
FAST／SLOW
通过速率
5 档可选
内部电阻可变功能
在恒压动作状态下，以设定的电阻值为基准，使输出电压值随输出电流值而变化的功能。可以简易地模拟二次电池、连接线束等的内部电阻。
| 设定范围 | PXB10K-50 | 0mΩ〜126mΩ |
|---|---|---|
| PXB20K-50 | 0mΩ〜63mΩ | |
| PXB20K-100 | 0mΩ〜315mΩ | |
| PXB20K-250 | 0mΩ〜1575mΩ | |
| PXB20K-500 | 0mΩ〜5250mΩ | |
| PXB20K-1000 | 0mΩ〜21000mΩ | |
| PXB20K-1500 | 0mΩ〜63000mΩ |
时序功能
可以连续执行预先设定的动作。程序共有 30 个，步数全部程序合计 Max 可以制作 10000 个。另外，主机存储器中保存的程序可以从前面板写入到 USB 存储器中。

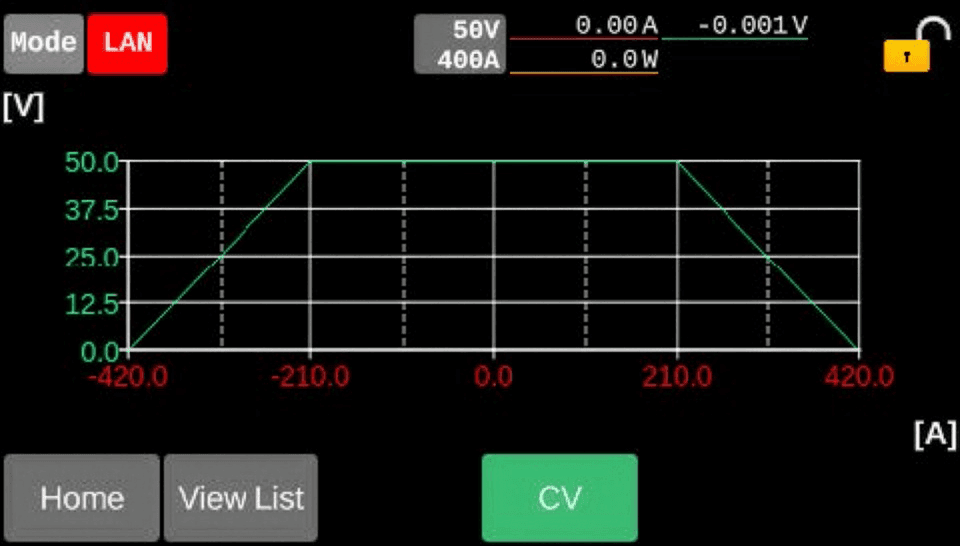

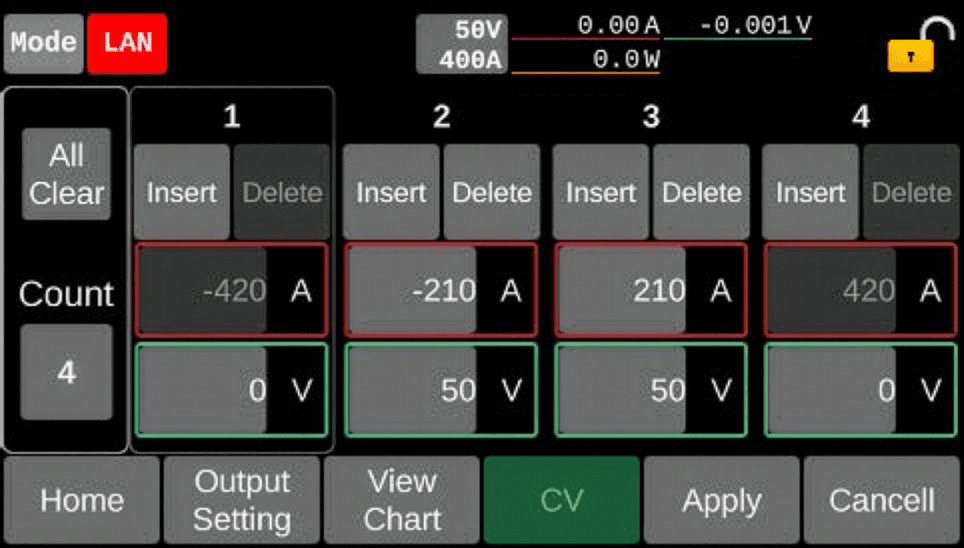

I-V 特性功能
通过登录多个 I-V 特性上的任意点，可以为 CC、CV 的每个动作模式设定任意的 I-V 特性。任意点可以登录 3 点～ 100 点，因此可以模拟二次电池等的 I-V 特性。
脉冲功能／信号功能
可以设定反复执行 2 值设定的”脉冲”动作，以及使电流呈正弦波状变化的”正弦”动作。
回馈功能（实验室内）可为碳中和做出贡献
当逆变器或电池等向主机再生电力时，将其负载电力转换为可再利用的电力，并再生为 AC LINE。这样可以抑制散热量，为节能做出贡献。
* 回馈效率可达 90% 以上（额定负载时）。
※ PXB 系列是以实验室内再生为前提设计的。请在实验室内电力大于再生电力的环境下使用。
Max 可 25 台、500kW 并联运行 ※
包括主机在内，Max 可以并联连接 25 台 (500kW)。连接为单控并联运行，主机的面板可以控制和显示整个系统。因为具有自动识别功能，所以没有繁琐的设定，可以构建大容量系统。
※ 输入额定电压不同的机型之间也可以并联运行。希望 10 台以上并联运行的客户请咨询我们。

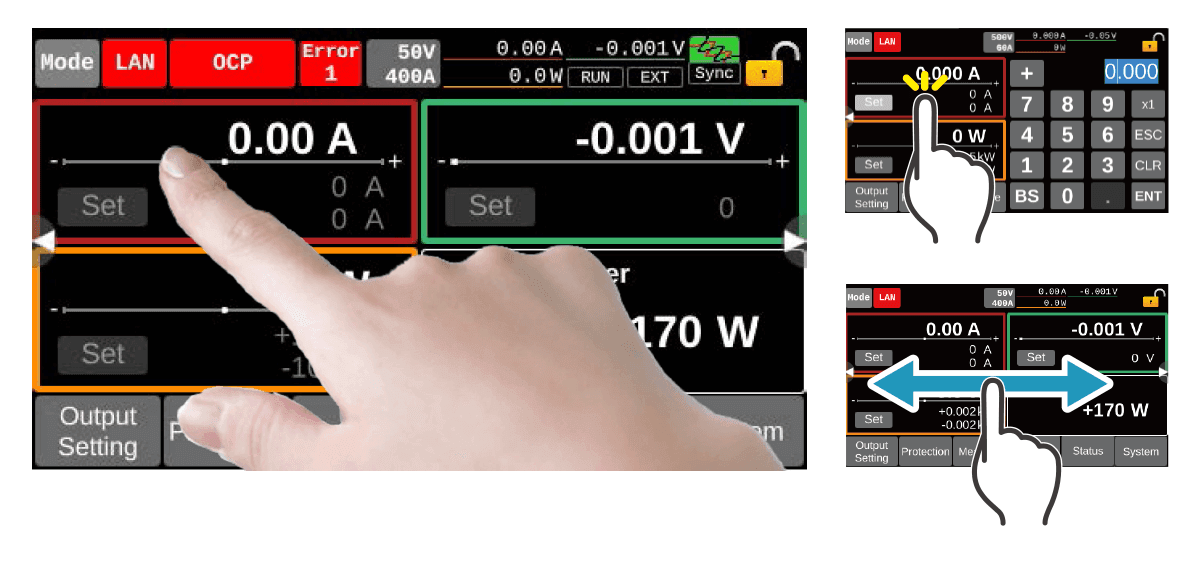

搭载触摸屏显示器
通过用手指点击或滑动显示屏，可以选择画面上显示的项目，也可以设定数值。因为显示器是压敏式的，所以即使戴着手套也可以操作。
面板说明
外形尺寸图 ※Max 尺寸包含突起物及附件的盖罩。
外部控制
通过后面板的 EXT CONT 连接器，可以从外部设备控制 PXB 系列。通用数字输入端子和通用数字输出端子可以分配任意的功能，因此很容易构建与其他测量设备组合的系统。
数字输入输出标准支持 NPN／PNP 两种类型的 PLC。因为模拟输入输出标准与输出端子绝缘，所以通过 PLC 安全地进行模拟控制。
| 方式 | 功能 |
|---|---|
| 模拟输入 | 电压值、电流值设定 |
| 模拟输出 | 电压值、电流值监控 |
| 通用绝缘数字输入 (ch.1 ～ ch.5) *光电耦合器绝缘输入（同时支持灌电流／拉电流） |
|
| 数字输入(Ch.6) | HIGH 报警的发生（固定） |
| 通用绝缘数字输出 (ch.1 ～ ch.6)*半导体继电器输出 |
|
外部控制接口（EXT-CONT）
后面板使用 D-Sub25 针连接器。
| 端子编号 | 方式 | I/O | 名称 | 内容 |
|---|---|---|---|---|
| 1 | 数字 | O | OUT Ch.1 | 通用输出端子 |
| 2 | 数字 | O | OUT Ch.2 | 通用输出端子 |
| 3 | 数字 | O | OUT Ch.3 | 通用输出端子 |
| 4 | – | – | DO COM | 数字输出的COM |
| 5 | – | – | DI COM | 数字输入的COM |
| 6 | 数字 | I | IN Ch.1 | 通用输入端子 |
| 7 | 数字 | I | IN Ch.2 | 通用输入端子 |
| 8 | 数字 | I | IN Ch.3 | 通用输入端子 |
| 9 | – | O | +12V OUT | 可用于数字输入的12 V基准电压 |
| 10 | – | – | – | 未使用 |
| 11 | – | – | A COM | 模拟信号的COM |
| 12 | 模拟 | O | VMON | 电压监测 |
| 13 | 模拟 | O | IMON | 电流监测 |
| 14 | 数字 | O | OUT Ch.4 | 通用输出端子 |
| 15 | 数字 | O | OUT Ch.5 | 通用输出端子 |
| 16 | 数字 | O | OUT Ch.6 | 通用输出端子 |
| 17 | – | – | DO COM | 数字输出的COM |
| 18 | – | – | DI COM | 数字输入的COM |
| 19 | 数字 | I | IN Ch.4 | 通用输入端子 |
| 20 | 数字 | I | IN Ch.5 | 通用输入端子 |
| 21 | 数字 | I | H ALARM IN | 发生HIGH报警的EXT HIGH |
| 22 | – | – | 12V COM | 12 V基准电压的COM |
| 23 | – | – | A COM | 模拟信号的COM |
| 24 | 模拟 | I | EXT CV | 恒压模式时的电压控制 |
| 25 | 模拟 | I | EXT CC/CP | 恒流／恒功率模式时的电流控制 |
规格
除非特别指定，规格应符合以下设定和条件。
- 预热时间设为 30 分钟。
用语的定义如下所示。
- TYP 值：环境温度 23℃的代表值。并不保证性能。
- setting：表示设定值。
- reading：表示读取值。
- rating：表示额定值。
- Open：表示与开放 DC OUTPUT 端子的状态等价。
- ＋，－：＋号表示拉电流、－号表示灌电流。
- Vout：表示输出电压。
输出额定值
| 项目 | PXB10K-50 | PXB20K-50 | PXB20K-100 | PXB20K-250 | PXB20K-500 | PXB20K-1000 | PXB20K-1500 |
|---|---|---|---|---|---|---|---|
| 额定功率 | ±10000 W | ±20000 W | ±20000 W | ±20000 W | ±20000 W | ±20000 W | ±20000 W |
| 额定电压(拉电流)*1 | 0 V〜50 V | 0 V〜50 V | 0 V〜100 V | 0 V〜250 V | 0 V〜500 V | 0 V〜1000 V | 0 V〜1500 V |
| 动作电压(灌电流) *2 | 3 V〜50 V | 3 V〜50 V | 7 V〜100 V | 15 V〜250 V | 10 V〜500 V | 20 V〜1000 V | 30 V〜1500 V |
| 额定电流 *1 | ±400 A | ±800 A | ±400 A | ±200 A | ±120 A | ±60 A | ±30 A |
*1. 受 Max 输出功率限制。 *2. 可流通额定电流的动作电压
输出电压
| 项目 | PXB10K-50 | PXB20K-50 | PXB20K-100 | PXB20K-250 | PXB20K-500 | PXB20K-1000 | PXB20K-1500 | ||
|---|---|---|---|---|---|---|---|---|---|
| Max 可设定电压 | 52.5 V | 52.5 V | 105 V | 262.5 V | 525 V | 1050 V | 1575 V | ||
| 设定精度 | ±(0.2 % of setting + 0.1 % of rating) | ||||||||
| 设定分辨率 | 0.005 V | 0.005 V | 0.001 V | 0.02 V | 0.05 V | 0.1 V | 0.1 V | ||
| 电源变动 *1 | ±10 mV | ±10 mV | ±20 mV | ±50 mV | ±100 mV | ±200 mV | ±300 mV | ||
| 负荷变动 *2 | ±40 mV | ±40 mV | ±50 mV | ±125 mV | ±250 mV | ±500 mV | ±750 mV | ||
| 遥控感测 Max 补偿电压(往复) | 10 % of rating | ||||||||
| 内部抵抗設定上限値 | 126 mΩ | 63 mΩ | 315 mΩ | 1575 mΩ | 5250 mΩ | 21000 mΩ | 63000 mΩ | ||
| 内部电阻设定分辨率 | 1 mΩ | 1 mΩ | 1 mΩ | 1 mΩ | 1 mΩ | 2 mΩ | 5 mΩ | ||
| 响应切换 | FAST、SLOW | ||||||||
| 通过速率切换 (TYP) | 12.5 V/ms以上*3 | 12.5 V/ms以上*3 | 25 V/ms以上*3 | 62.5 V/ms以上*3 | 125 V/ms以上*3 | 250 V/ms以上*3 | 375 V/ms以上*3 | ||
| 12.5 V/ms | 12.5 V/ms | 25 V/ms | 62.5 V/ms | 125 V/ms | 250 V/ms | 375 V/ms | |||
| 1.25 V/ms | 1.25 V/ms | 2.5 V/ms | 6.25 V/ms | 12.5 V/ms | 25.0 V/ms | 37.5 V/ms | |||
| 0.125 V/ms | 0.125 V/ms | 0.25 V/ms | 0.625 V/ms | 1.25 V/ms | 2.50 V/ms | 3.75 V/ms | |||
| 0.0125 V/ms | 0.0125 V/ms | 0.025 V/ms | 0.0625 V/ms | 0.125 V/ms | 0.250 V/ms | 0.375 V/ms | |||
| 仅拉电流 *4 | 过渡响应 *5 | 8 ms 以下 | 8 ms 以下 | 8 ms 以下 | 8 ms 以下 | 8 ms 以下 | 10 ms 以下 | 10 ms 以下 | |
| 脉动噪声 *6 | p-p*7 | 250 mV | 250 mV | 300 mV | 375 mV | 1000 mV | 1500 mV | 2500 mV | |
| rms*8 | 37 mV | 30 mV | 75 mV | 125 mV | 250 mV | 500 mV | 750 mV | ||
| 上升沿时间 *9 | 全负载 *10 | 10 ms | |||||||
| 无负载 | 10 ms | ||||||||
| 下降沿时间 *11 | 全负载 *10 | 10 ms | |||||||
| 无负载 | 10 ms | ||||||||
*1. 200Vac 输入时为 180Vac 〜 252Vac、400Vac 输入时为 342Vac 〜 504 Vac。一定负载下。 *2. 额定输出电压下使负载从无负载变化到全负载(额定输出功率/额定输出电压)时的变化量。在感测点进行测量。 *3. 显示屏将显示 MAX。 *4. CV 模式的响应设置为“FAST”时。 *5. 输出电压恢复至额定输出电压 ±(0.1%+10mV) 以内的时间。负载电流的变动值为设定的输出电压下 Max 电流的 50% 〜 100%。 *6. 额定输出电流时。使用 JEITA RC-9131C 探测器，使用 100 :1 探测器测得的值。 *7. 测量频率范围 10Hz 〜 20MHz *8. 测量频率范围 10Hz 〜 1MHz *9. 适用于从额定输出电压的 10% 到 90% 的变化。 *10. 使用纯电阻时 *11. 适用于从额定输出电压的 90% 到 10% 的变化。
输出电流
| 项目 | PXB10K-50 | PXB20K-50 | PXB20K-100 | PXB20K-250 | PXB20K-500 | PXB20K-1000 | PXB20K-1500 |
|---|---|---|---|---|---|---|---|
| 可设定的 Max 拉电流 *1 | +420 A | +840 A | +420 A | +210 A | +126 A | +63 A | +31.5 A |
| 可设定的 Max 灌电流 *1 | -420 A | -840 A | -420 A | -210 A | -126 A | -63 A | -31.5 A |
| 无缝设定电流范围 *1 | -420 A〜+420 A | -840 A〜+840 A | -420 A〜+420 A | -210 A〜+210 A | -126 A〜+126 A | -63 A〜+63 A | -31.5 A〜+31.5 A |
| 设定精度 | ±（0.75 % of rating） | ||||||
| 设定分辨率 | 0.05 A | 0.1 A | 0.05 A | 0.02 A | 0.01 A | 0.005 A | 0.002 A |
| 电源变动 | ±800 mA | ±1600 mA | ±800 mA | ±400 mA | ±240 mA | ±120 mA | ±60 mA |
| 负荷变动 | ±800 mA | ±1600 mA | ±800 mA | ±400 mA | ±240 mA | ±120 mA | ±60 mA |
| 上升沿时间（短路）(TYP) *2 | 5 ms | ||||||
| 下降沿时间（短路）(TYP) *3 | 5 ms | ||||||
| 充放电切换时间 (TYP) | 10 ms | ||||||
| 响应切换 | FAST, SLOW | ||||||
| 通过速率切换(TYP) *4 | 100 A/ms以上*3 | 200 A/ms以上 *3 | 100 A/ms以上*3 | 50 A/ms以上 *3 | 30 A/ms以上 *3 | 15 A/ms以上 *3 | 7.5 A/ms以上 *3 |
| 100 A/ms | 200 A/ms | 100 A/ms | 50 A/ms | 30 A/ms | 15 A/ms | 7.5 A/ms | |
| 10 A/ms | 20 A/ms | 10 A/ms | 5 A/ms | 3 A/ms | 1.5 A/ms | 0.75 A/ms | |
| 1 A/ms | 2 A/ms | 1.0 A/ms | 0.5 A/ms | 0.3 A/ms | 0.15 A/ms | 0.075 A/ms | |
| 0.1 A/ms | 0.2 A/ms | 0.10 A/ms | 0.05 A/ms | 0.03 A/ms | 0.015 A/ms | 0.0075 A/ms | |
*1. 在并联运行期间，这将是该值乘以配置中的单元数量。 *2. CC 模式的响应设置为FAST 时。适用于从额定输出电流的10% 到90% 的变化。 *3. CC 模式的响应设置为FAST 时。适用于从额定输出电流的90% 到10% 的变化。 *4. 显示屏将显示 MAX。
输出功率
| 项目 | 10kW 型号 | 20kW 型号 |
|---|---|---|
| 可设定的 Max 拉电流功率 *1 | +10500 W | +21000 W |
| 可设定的 Max 灌电流功率 *1 | -10500 W | -21000 W |
| 无缝设定功率范围 *1 | -10500 W〜+10500 W | -21000 W〜+21000 W |
| 设置精度 *2 | ±（0.5 % of power rating + 0.5 % of current rating × Vout） | |
| 设定分辨率 | 1 W | 2 W |
*1 并联运行时，该值乘以配置中的单元数。 *2 从额定功率的 5% 以上开始保证。额定功率的 5% 以下作为 TYP 值保证。
200V 三相 3 线输入
| 项目 | 10kW 型号 | 20kW 型号 |
|---|---|---|
| 标称输入额定值 | 200 Vac〜240 Vac, 50 Hz〜60 Hz | |
| 输入电压范围 | 180 Vac〜252 Vac | |
| 输入电压范围 | 47 Hz〜63 Hz | |
| 输入电流（Max 值）*1 | 40A(180V) | 80A(180V) |
| 输入功率（Max 值）*1 | 12 kVA | 24 kVA |
| 冲击电流（TYP）*2 | 90 A | |
| 功率因数（TYP）*1 | 0.96 | |
| 输出保持时间 | 10ms 以上 | |
*1 额定输出电流下额定输出功率时。 *2 POWER 开关开启时的峰值电流 Max 值。（输入滤波器的电容中的浪涌电流除外）
400V 三相 3 线输入
| 项目 | 10kW 型号 | 20kW 型号 |
|---|---|---|
| 标称输入额定值 | 380Vac ～ 480Vac, 50Hz ～ 60Hz | |
| 输入电压范围 | 342 Vac〜504 Vac | |
| 输入电压范围 | 47 Hz〜63 Hz | |
| 输入电流（Max 值）*1 | 20A(342V) | 40 A (342 V) |
| 输入功率（Max 值）*1 | 12 kVA | 24 kVA |
| 冲击电流（TYP）*2 | 70 A | |
| 功率因数（TYP）*1 | 0.96 | |
| 输出保持时间 | 10ms 以上 | |
*1. 额定输出电流下额定输出功率时。 *2. POWER 开关开启时的峰值电流 Max 值。（输入滤波器的电容中的浪涌电流除外）
显示
| 项目 | PXB10K-50 | PXB20K-50 | PXB20K-100 | PXB20K-250 | PXB20K-500 | PXB20K-1000 | PXB20K-1500 | |
|---|---|---|---|---|---|---|---|---|
| 电压表 | Max 显示值 | ±60.000 V | ±60.000 V | ±120.00 V | ±300.00 V | ±600.00 V | ±1200.00 V | ±1800.00 V |
| 显示精度 | ±（0.1 % of reading + 0.2 % of rating） | |||||||
| 电流计 | Max 显示电流 | ±560.00 A | ±1120.00 A | ±560.0 A | ±1120.0 A | ±168.00 A | ±84.000 A | ±42.000 A |
| 显示精度 | ±（0.75 % of rating） | |||||||
| 功率计 | Max 显示功率*1 | ±12.000 kW | ±24.000 kW | |||||
| 显示精度 | 显示电压计和电流计的累计值 | |||||||
| 动作显示 | 出力开/关、工作模式（CV/CC/CP）、远程（LAN）、报警、SCPI错误、电源关闭、按键锁定、远程传感、并联运行、外部控制 | |||||||
*1 小于10kW 时，单位为W。
外部模拟输入输出
| 项目 | 全部机型通用 | ||
|---|---|---|---|
| 输入部 | 输入点数 | 2点 | |
| 外部输出电压控制 (CV) | 设定范围 | 额定输出电压的0% ～ +100% | |
| 输入电压范围 | 0V ～ +5V 或0V ～ +10V（可选择） | ||
| 精确度 | ±（1 % of rating） | ||
| 外部电流控制(CC) 外部功率控制(CP) *1 | 设定范围 | 额定输出电流的-100% ～ +100% | |
| 输入电压范围 | -5V ～ +5V 或-10V ～ +10V（可选择） | ||
| 精确度 | ±（1 % of rating） | ||
| 输出部 | 输出点数 | 2点 | |
| 电压监视器（VMON） | 监控范围 | 额定输出电压的0% ～ +100% | |
| 输出电压范围 | 0V ～ +5V 或0V ～ +10V（可选择） | ||
| 精确度 | 1 % of rating | ||
| 电流监视器（IMON） | 监控范围 | 额定输出电流的-100% ～ +100% | |
| 输出电压范围 | -5V ～ +5V 或-10V ～ +10V（可选择） | ||
| 精确度 | ±（1 % of rating） | ||
*1 可选择电流控制、功率控制的任意一个。
外部数字输入
| 项目 | 全部机型通用 | |
|---|---|---|
| 固定输入点数 | 1 点（可切换极性） | |
| 选择输入点数 | 5 点（可切换极性） | |
| 输入形式 | 光电耦合器绝缘输入（同时支持灌电流／拉电流） | |
| 固定功能 | ALARM IN | HIGH 报警的发生 |
| 选择功能 | OFF | 不使用端子 |
| OUTPUT ON | 使输出ON | |
| OUTPUT OFF | 使输出OFF | |
| OUTPUT CTRL | 使输出ON/OFF | |
| L ALARM IN | LOW 报警的发生 | |
| ALARM CLR | 解除LOW 报警 | |
| SEQ RUN | 时序开始／结束 | |
| SEQ PAUSE | 时序停止／重新开始 | |
| INTEG CTRL | 累计测量的开始／停止 | |
| INTEG RESET | 复位累计测量数据 | |
| ACQUIRE TRIG | 输入测量用触发 | |
| SEQ TRIG IN | 输入时序用触发 | |
| MEM1 RECALL | 调用预设存储器 1 | |
| MEM2 RECALL | 调用预设存储器 2 | |
| 外部电路电源范围 | 12V ～ 24Vdc(±10%) | |
外部数字输出
| 项目 | 全部机型通用 | |
|---|---|---|
| 输出点数 | 6 点（可切换极性） | |
| 输出形式 | 半导体继电器输出 | |
| 选择功能 | OFF | 不使用端子 |
| OUTPUT ON | 输出 ON 时输出信号 | |
| POWER ON | 电源ON 时可输出时输出信号 | |
| H ALARM OUT | 发生 HIGH 报警时输出信号 | |
| L ALARM OUT | 发生 LOW 报警时输出信号 | |
| CC STATUS | 以 CC 模式动作时输出信号 | |
| CV STATUS | 以 CV 模式动作时输出信号 | |
| SEQ TRIG OUT | 输出时序用触发 | |
| SEQ STATUS | 执行时序时输出信号 | |
| EXT DIN BUSY | 数字输入为 BUSY 状态时输出信号 | |
| MEM1 ACT TIME | 预设存储器 1 设定完成后输出信号 | |
| MEM2 ACT TIME | 预设存储器 2 设定完成后输出信号 | |
| RELAY DRIVE | 与DC OUTPUT 端子的输出ON/OFF 联动，输出时间差约100 ms 的信号。只能设置为Ch.6。 | |
通信接口
| 项目 | 全部机型通用 | |
|---|---|---|
| 通用规格 | 软件协议 | IEEE std. 488.2-1992 |
| 指令语言 | 符合SCPI Specification 1999.0 规格 | |
| RS232C | 硬件 | D-SUB 9 针连接器 波特率：1200 ／ 2400 ／ 4800 ／ 9600 ／ 19200 ／ 38400 ／ 57600 ／ 115200 bps 数据长度： 8bit、停止位： 1bit、奇偶校验位： 无 流量控制： 无／ CTS-RTS |
| 程序信息终结 | 接收时 LF、发送时 LF | |
| USB (设备) | 硬件 | 標準 B タイプソケット 符合USB2.0， 通信速度 480 Mbps (High Speed) |
| 程序信息终结 | 接收时：LF or EOM、发送时：LF + EOM | |
| 通信速度 | 符合USBTMC-USB488 设备等级规格 | |
| USB（主机） | 硬件 | 标准 A 型插座 符合USB2.0， 通信速度 480 Mbps (High Speed) |
| LAN | 硬件 | IEEE 802.3 100BASE-TX/10BASE-T Ethernet |
| 通信协议 | SCPI-RAW、SCPI-Telnet、HiSLIP、VXI-11 | |
| 程序信息终结 | SSCPI-RAW：接收时 LF、发送时 LF HiSLIP：接收时为LF 或END、发送时为LF + END | |
| 支持标准 | LXI Version 1.5 Specifications 2016 | |
各种功能
| 项目 | 全部机型通用 | ||
|---|---|---|---|
| 同步功能（时钟同步） | 概要 | 使用 EXT SYNC 连接器连接其他 PXB 系列后，如果建立内部时钟同步，显示屏上将显示 SYNC 图标。 | |
| 时序同步 | 使程序开始和步开始同步 | ||
| 测量同步 | 使测量开始同步 | ||
| 输出同步 | 使输出ON/OFF 同步 | ||
| 序列功能 | 动作模式 | 恒压 (CV) 模式、恒流 (CC) 模式、恒功率 (CP) 模式 | |
| Max 程序数 | 30 | ||
| Max 步数 | 10000 | ||
| 步执行时间 | 1 ms to 3600000 s | ||
| 循环次数 | 1 to 100000，或无限 | ||
| 虚拟多通道总线（VMCB）功能 | 主设备和 PC 之间的连接 | LAN、USB、RS232C | |
| 与从机的连接 | LAN | ||
| 正弦功能 | 动作模式 | 恒压 (CV) 模式、恒流 (CC) 模式 | |
| 频率设定范围 | 1 Hz to 1000 Hz | ||
| 频率设定分辨率 | 1 Hz ～ 10 Hz | 0.2 Hz | |
| 12 Hz to 100 Hz | 2 Hz | ||
| 120 Hz to 1000 Hz | 20 Hz | ||
| CV | Max 设定值 | Max 可设定为额定电压的105% | |
| Max 偏移设定 | Max 可设定为额定电压的105% | ||
| CC | Max 设定值 | Max 可设定为额定电流的210% | |
| Max 偏移设定 | Max 可设定为额定电流的±105% | ||
| 脉冲功能 | 动作模式 | 恒压 (CV) 模式、恒流 (CC) 模式 | |
| 频率设定范围 *1 | 1 Hz to 1000 Hz | ||
| 频率设定分辨率 | 1 Hz ～ 10 Hz | 0.01 Hz | |
| 12 Hz to 100 Hz | 0.1 Hz | ||
| 120 Hz to 1000 Hz | 1 Hz | ||
| CV | High 电平额定电流 | Max 可设定为额定电压的105% | |
| Low 电平额定电流 | Max 可设定为额定电压的105% | ||
| CC | High 电平额定电流 | Max 可设定为额定电流的105% | |
| Low 电平额定电流 | Max 可设定为额定电流的105% | ||
| 测量触发 | 测量开始条件（触发源） | 可选择测量开始条件 （从显示器输入时、通过远程控制输入指令时、通过外部控制输入信号时、同步操作时） | |
| 测量次数 | 1 ～ 65536 | ||
| 测量延迟时间 | 设定范围 | 0 s to 100 s | |
| 设定分辨率 | 0.1 ms | ||
| 测量间隔 | 设定范围 | 0.1 ms to 3600 s | |
| 设定分辨率 | 0.1 ms | ||
| 试验时间 | 设定范围 | 0.1 ms to 1 s | |
| 设定分辨率 | 0.1 ms | ||
| I-V 特性功能 | 动作模式 | 恒压 (CV) 模式、恒流 (CC) 模式 | |
| 设定项目数 | 3 点 to 100 点（点与点之间以直线内插） | ||
| 预先设定内存 | 存储器数 | 20 | |
| 保存项目 | CV、CC、CP 各模式下的设定值、保护功能设定值、IR 设定值 | ||
| 设置存储器 | 存储器数 | 21 | |
| 保存项目 | 输出开启/关闭、电压值/电流值/电力值、无缝运行的输出电流值 (DC SEAM)、运行模式 (Output Mode) 等 | ||
| 键锁定 | Level1 | 可调用输出ON/OFF 和预设存储器 | |
| Level2 | 可进行输出ON/OFF | ||
| Level3 | 可进行输出OFF | ||
| 并联运行台数 | 最多 25 台 ※ 如果您希望并联运行 10 台以上，请咨询。 | ||
保护功能
| 项目 | 全部机型通用 | |
|---|---|---|
| LOW 报警 | 共 6 种 |
OVP（过电压保护）/OCP（过电流保护）/OPP（过功率保护）/UVP（欠电压保护）/ Watchdog Alarm（看门狗报警，通信异常保护）/External Alarm LOW Level（外部输入报警检测） |
| HIGH 报警 | 共 13 种 |
Reverse Alarm（反向连接检测保护）/OHP（过热保护）/Line OVP（线路过电压保护）/ Line UVP（线路欠电压保护）/Line Frequency Error（线路频率异常保护）等 |
一般规格
| 项目 | PXB10K-50 | PXB20K-50 | PXB20K-100 | PXB20K-250 | PXB20K-500 | PXB20K-1000 | PXB20K-1500 | |
|---|---|---|---|---|---|---|---|---|
| 重量 | 约 28kg | 约 41kg | 约 40kg | 约 39kg | 约 38kg | 约 37kg | 约 37kg | |
| 外形尺寸 | 详情参考外形尺寸图。 | |||||||
| 环境条件 | 工作环境 | 室内使用，过电压分类Ⅱ | ||||||
| 工作温度 | 0 ℃〜+40 ℃ | 0 ℃〜+50 ℃ | ||||||
| 工作湿度 | 20 %rh ～ 85 %rh（无结露） | |||||||
| 存放温度 | -25 ℃〜+60 ℃ | |||||||
| 存放湿度 | 90%rh 以下（无结露） | |||||||
| 高度 | 上限2000m | |||||||
| 冷却方式 | 使用风扇强制空冷 | |||||||
| 附件 | INPUT 端子盖、外部控制用连接器套件（1 组）、底盘连接线、OUTPUT 端子盖、DC OUTPUT 端子用螺丝 （1 组）、EXT SYNC 连接器盖、SENSING 端子盖、SENSING 连接器（2 个）、并联运行电缆套件、安全注意事项（1 本）、China RoHS 表（1 张）、CD-ROM（1 张）、安装手册（1 本）、快速参考手册（日文 1 张、英文 1 张）、重物警告标贴（1 张） | |||||||
| 耐电压 | 输入－ GND 间 | 2200Vac、1 分钟 | ||||||
| 输入－输出间 | ||||||||
| 输出－ GND 间 | 500Vdc、1 分钟 | 500Vdc、1 分钟 | 500Vdc、1 分钟 | 1000Vdc、1 分钟 | 1800Vdc、1 分钟 | 1800Vdc、1 分钟 | 3000Vdc、1 分钟 | |
| 绝缘电阻 | 输入－ GND 间 | 30 MΩ、500 Vdc | ||||||
| 输入－输出间 | 30 MΩ、500 Vdc | 30 MΩ、500 Vdc | 30 MΩ、500 Vdc | 30 MΩ、600 Vdc | 30 MΩ、1000 Vdc | |||
| 对接地电压 | ±250 V | ±250 V | ±250 V | ±600 V | ±1000 V | ±1000 V | +2000 V／-1000 V | |
| 电磁符合性(EMC)*1 *2 | 符合以下的指令及规格的要求事项 EMC指令2014/30/EU EN 61326-1（Class A*3） | |||||||
| 安全性 *1 | 符合以下的指令及规格的要求事项 低电压指令2014/35/EU*2 EN 61010-1（ Class I*4, 过电压类别Ⅱ, 污染度 2*5） UL 61010-1*6 CAN/CSA -C 22.2 NO.61010-1*6 | |||||||
产品阵容
