直流电子负载装置

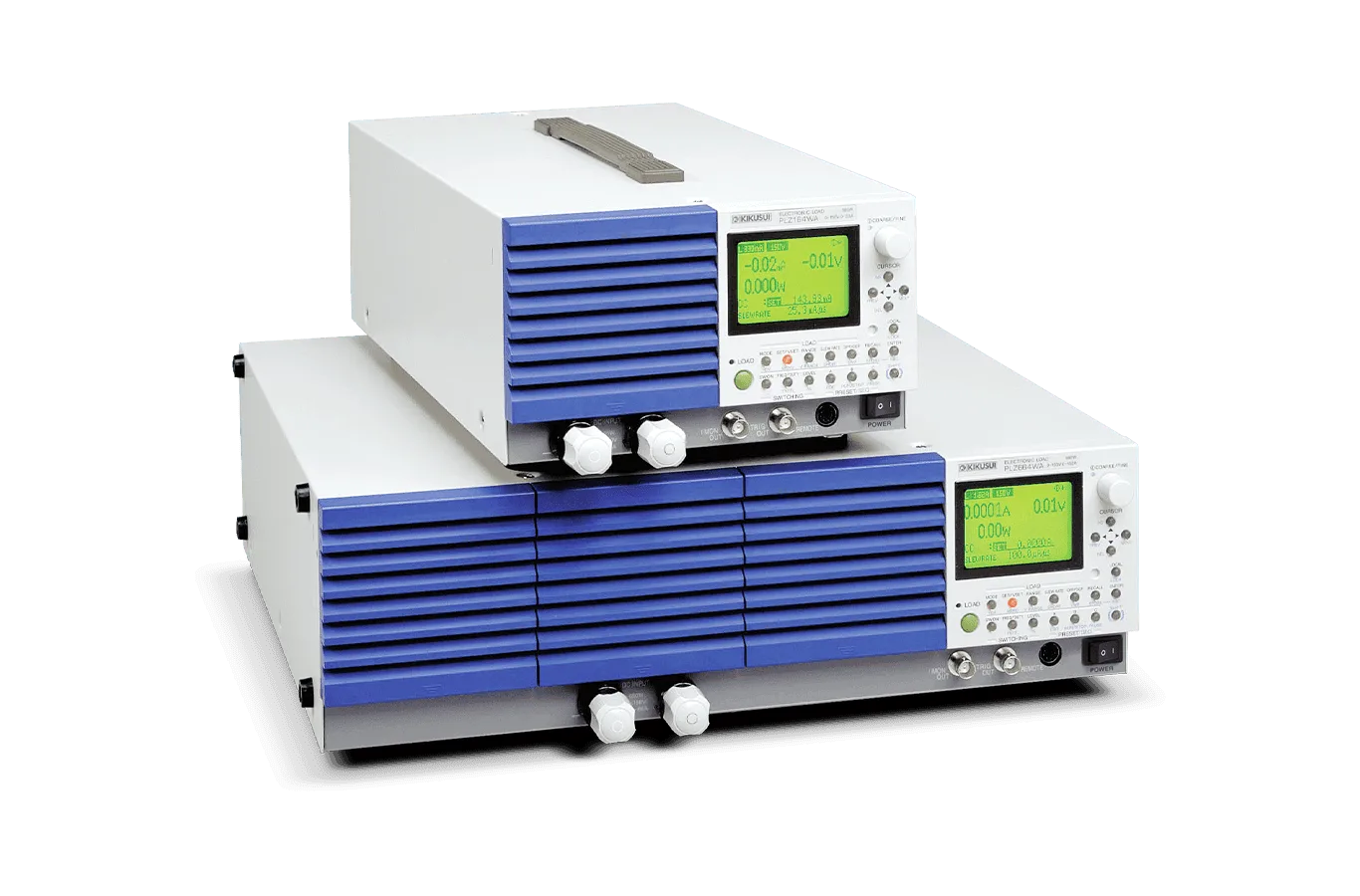

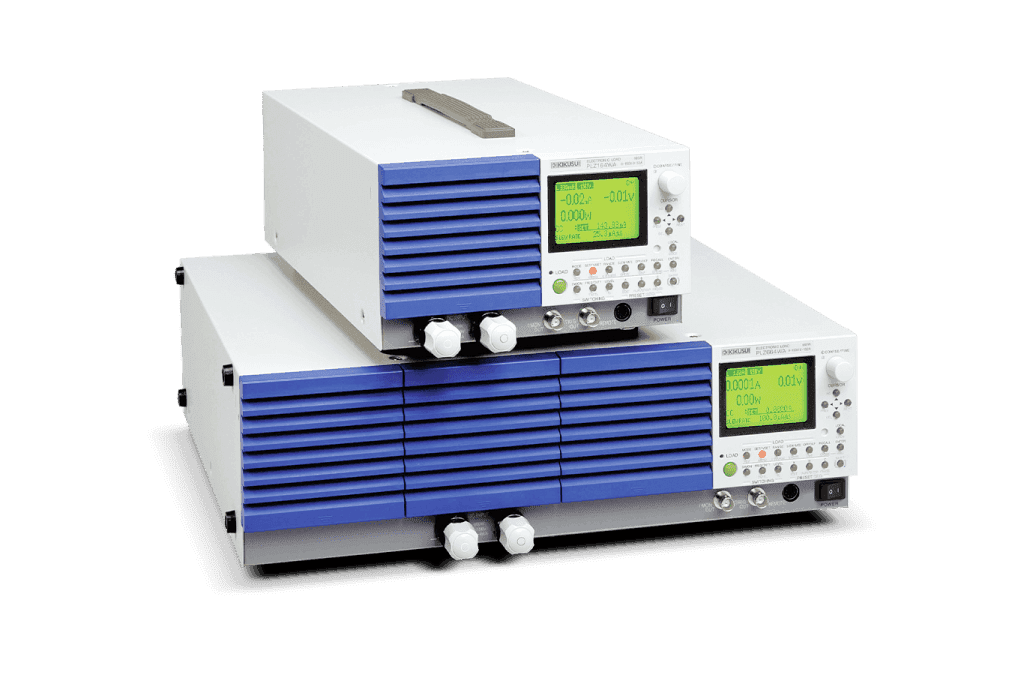

电子负载装置(DC) PLZ-4W系列

支持恒压、恒流、恒功率、恒阻4模式开关动作、上升时间的高速化

PLZ-4W系列是小型多功能电子负载装置。具有恒压、恒流、恒功率、恒阻等动作模式,接口标配GPIB/RS232C/USB。产品阵容共备有5种机型。 2种机型的0V输入型电子负载装置(PLZ164WA、PLZ664WA)可 以满足当前备受关注的燃料电池(电池单元/电池堆)开发和DC/ DC转换器、开关电源等重视降低动作电压的市场的需求。特别是PLZ664WA在0V输入时的电流容量为132A,达到了同等级超卓水平。(PLZ164WA的电流容量为33A)而且,通过实现开关动作、上升沿时间的高速化,可以用作汽车电子部件、开关电源制造商、二次电池等的特性试验、寿命试验、老化试验的模拟负载。 通过使用助推器(PLZ2004WB),能够轻松实现大功率化。

特点

规格额定恒流模式 (CC)恒压模式 (CV)
型号动作电压电流功率可设定范围脉动可设定范围分解能
VAWH量程(A)M量程(A)L量程(A)mArmsH量程(V)L量程(V)H量程(mV)L量程(mV)
PLZ164W1.5〜150331650〜34.650〜3.4650〜346.5m31.5〜157.51.5〜15.75101
PLZ334W1.5〜150663300〜69.30〜6.930〜693m5
PLZ1004W1.5〜15020010000〜2100〜210〜2.120

规格恒阻模式 (CR)恒功率模式 (CP)重量尺寸耗电量
型号可设定范围可设定范围(约)(约)
H量程(S)M量程(S)L量程(S)H量程(W)M量程(W)L量程(W)kgVA
PLZ164W23.1〜02.31〜00.231〜00〜173.250〜17.3250〜1.7325780
PLZ334W46.2〜04.62〜00.462〜00〜346.50〜34.650〜3.465890
PLZ1004W139.9968〜013.99968〜01.399968〜00〜10500〜1050〜10.515160


支持0V输入的机型

规格额定恒流模式 (CC)恒压模式 (CV)
型号动作电压电流功率可设定范围脉动可设定范围分解能
VAWH量程(A)M量程(A)L量程(A)mArmsH量程(V)L量程(V)H量程(mV)L量程(mV)
PLZ164WA0 〜150331650〜34.650〜3.4650〜346.5m7.50〜157.50〜15.75101
PLZ664WA0 〜1501326600〜138.60〜13.860〜1.38630

规格定抵抗モード(CR)恒功率模式 (CP)重量尺寸耗电量
型号可设定范围可设定范围(约)(约)
H量程(S)M量程(S)L量程(S)H量程(W)M量程(W)L量程(W)kgVA
PLZ164WA23.1〜02.31〜00.231〜00〜173.250〜17.3250〜1.73257.5300
PLZ664WA92.4〜09.24〜00.924〜00〜6930〜69.30〜6.93161500


六种动作模式

动作模式包括恒流模式、恒阻模式、恒压模式、恒功率模式、恒流+恒压模式、恒阻+恒压等六种模式。

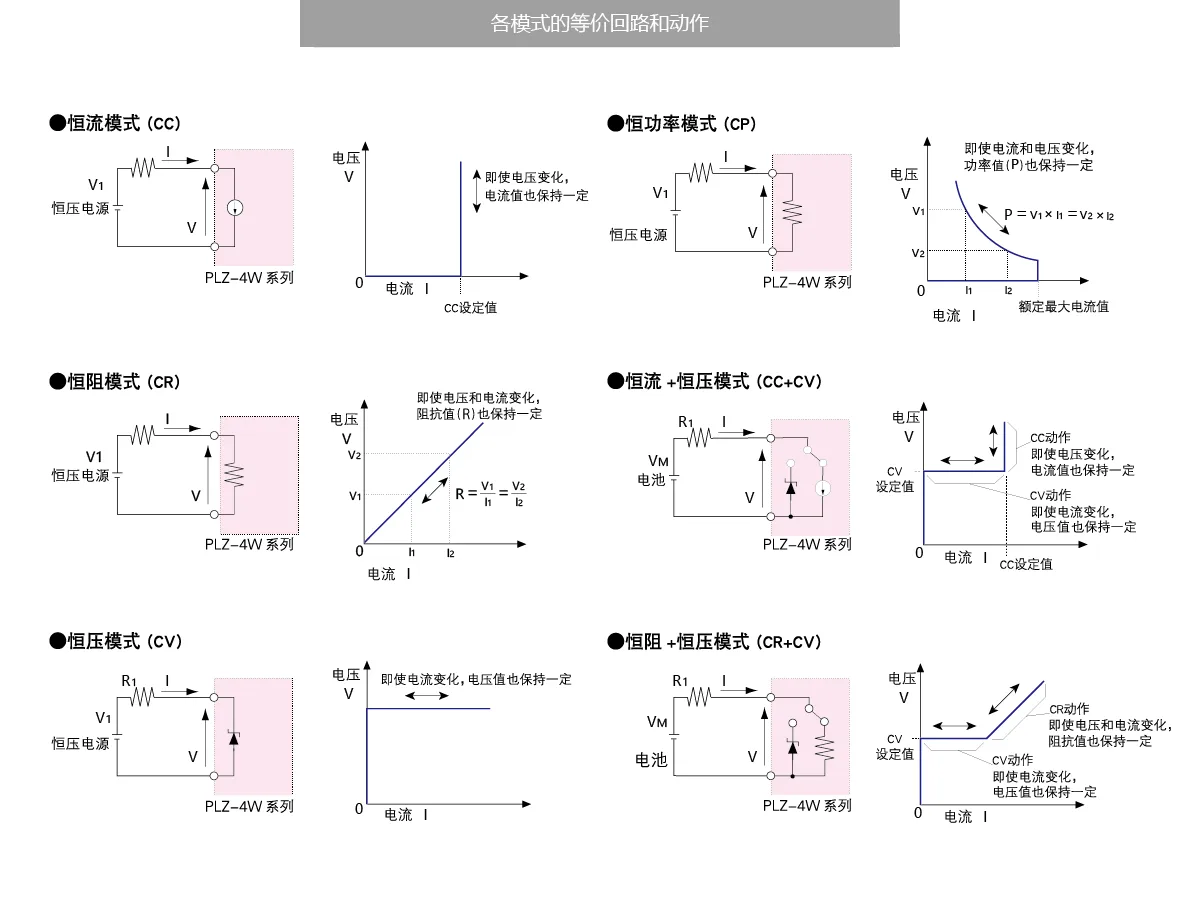

各模式的等价回路和动作

支持 0V 输入

PLZ164WA、PLZ664WA为输入动作电压0V型号。这是燃料电池单节测试必备的性能。近年来由于低功耗及半导体过程精细化的发展,半导体设备越来越呈现低电压化,本性能可用于这些电源的评测。

※本产品在输入电压约0.3V以下、且输入电流在额定量程约1%以下时进行无输入检测。因此输入电压从0V缓慢上升的过程中,只要未超过 0.3V就不会有电流流动。如果电流上升到额定量程的1% 以上,即使在 0.3V以下也可以产生电流。 ※PLZ164WA及PLZ664WA的内部搭载有偏置压电源。如果是像开关电源之类,在负输出与正输出之间配置有二极管的情况下,保持本机加载的状态并关闭被测试电源的输出,则偏压电源会有电流流过二极管,将发出反向连接警报。

可变斜率

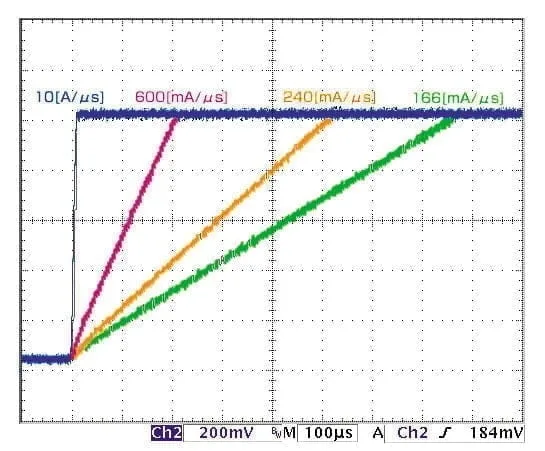

过渡响应测试等电流发生急剧变化的场合,电流变化的倾斜度是由「斜率」决定的。本机可以根据电流量程设定单位时间内的电流变化率。

可变斜率

※斜率性能是由额定2%〜100%的电流变化来保证的。Max上升时间有10 μs的限制。减小电流变化时,由于前述理由,有可能斜率值无法保存。


高精度・高分辨率

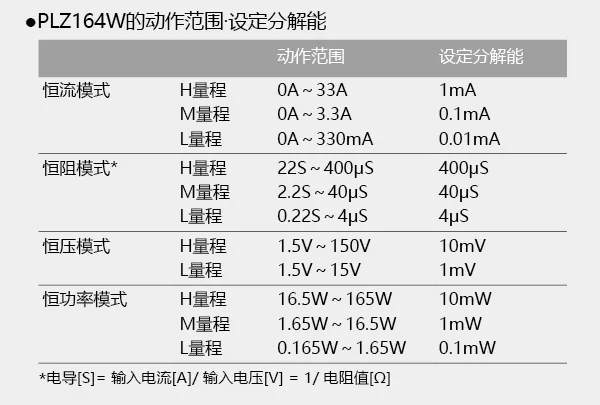

内置有三种量程,同时保证了宽广的动态范围和高精度,实现了Max 5位数显示的电压・电流・功率测量功能和 10 μA (PLZ164W/164WA的L量程) 的Min设定分解能。

结合了动态范围和高精确度

加载和卸载动作

加载/卸载动作除通常操作以外,还包括以下种类,可根据使用情况选择不同的动作。

  • 加载状态下的起动
  • 显示加载时间
  • 经过一定时间之后停止加载
  • 利用继电器等外部信号引起加载或卸载

远程感应功能

本功能可对负载线的电压下降进行补偿,以便正确地设定电阻、电压,测量电压和功率的情况下进行使用。特别值得一提的是,由于恒压、恒功率及恒阻模式下的过渡特性得到了改善,因此动作很稳定。(可补偿电压:单侧2V)

时序功能

任意设定的时序样式可以保存在内置存储器中。时序程序可保存10个正规时序,1个首时序。各程序可保存256步正规时序,1024步首时序。可以一边查看大型液晶显示器 (LCD) 一边从面板上进行编辑。

正规时序

正规时序

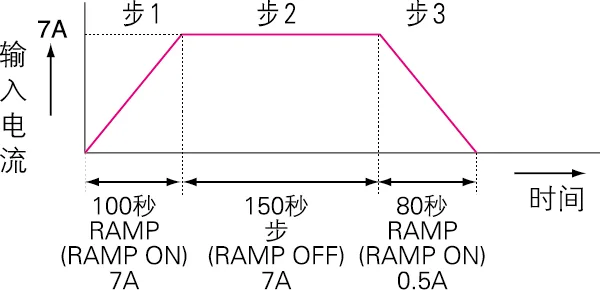

可针对各步分配执行时间,也可以通过PAUSE实现暂停,通过外部触发输入解除暂停。

首时序

首时序

高速执行各步。因时间分解能高,因此可实现高速的仿真。 各步为等间隔,Max可执行 1024 步。

设定参数正规时序首时序
动作模式CC、CR、CV、CPCC、CR
最大步数2561024
步执行时间1ms〜999h59min25μs〜100ms
时间分解能1ms(1ms〜1min)
100ms(1min〜1h)
1s(1h〜10h)
10s(10h〜100h)
1min(100h〜999h59min)
25μs(25μs〜100μs)
100μs(100μs〜100ms)


开关功能

恒流模式及恒阻模式下,支持Max 20kHz下的开关动作。此外等级、频率、占空比等设定参数在加载过程中也可以变更。

开关功能

【设定参数】■动作模式:CC及CR ■占空比设定:5%〜95%、0.1%步 ■频率设定范围:1Hz〜20kHz ■频率设定分解能:1Hz〜10Hz时0.1Hz/10Hz〜100Hz时1Hz/100Hz〜1kHz时10Hz/1kHz〜20kHz 时100Hz ■频率设定精确度:±(0.5% of set) ※占空比设定的Min时间幅度为10μs。

软启动功能

是指在恒流・恒阻模式下,可在被测试设备的输出电压起动后,改变电流上升时间的功能。因为能够根据要测试设备的输出电压上升时间,改变本机的上升时间,所以可实现近似于实际负载的测试。(软启动时间: 可从1、2、5、10 、20、50、100、200 ms中选择)

软启动功能

短路功能

恒流模式及恒阻模式动作过程中,可瞬时地设定为量程内的Max电流值 (恒流模式时) 或Min电阻值 (恒阻模式时) 。此外因J1连接器上有接点信号输出,可以通过外部继电器等使被测试设备的输出短路。

被测单元的输出也可以被短路

经过时间显示和自动卸载定时器

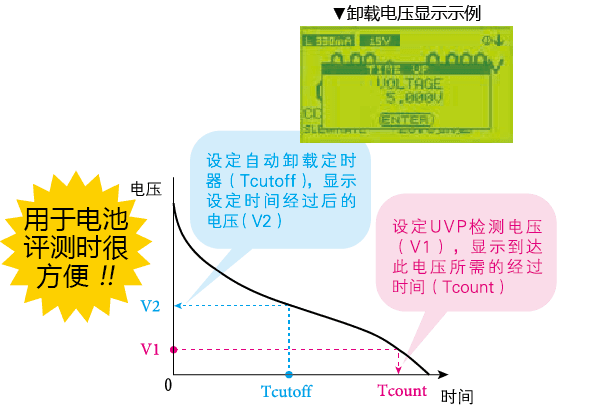

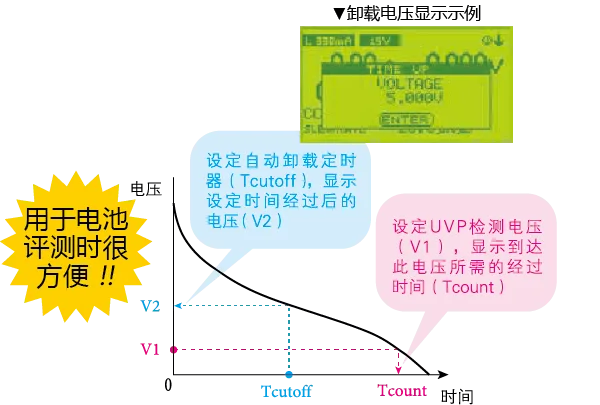

经过时间显示、UVP (低电压保护) 、卸载电压显示、自动卸载定时器这四种功能组合后,可以实现电池放电测试中需要的「从放电开始至终止电压的时间测量」及「从放电开始经过一定时间后的闭路电压测量」这两种测试。

从放电开始一段时间后,测量闭路电压

配置设定

是有关于动作和通信环境等的设定功能。设定内容被保存到本机的存储器中,在电源投入时被调用。

  • 并联运行台数・主/从设定
  • 电源投入时的加载、卸载
  • 电源投入时的键锁定ON、OFF
  • GPIB/RS-232C/USB的选件
  • GPIB地址
  • RS-232C通信速度
  • 使用外部参考电压的动作模式
  • 加载外部控制的极性 (Low/High)

ABC预设存储器

各模式的各种量程中分别有A、B、C三个存储器,可以保存设定值。所保存的设定值,在加载过程中也可以自由地调用、保存。 恒流+恒压、恒阻+恒压模式下,可以调用及保存恒流及恒压、恒阻及恒压的存储器。

设置存储器

设定存储器Max可以保存100个为止的设定值。

  • 动作模式(CC/CR/CV/CP, +CV的有无)
  • 存储时的电流值/电阻值/电压值/功率值
  • 量程设置
  • 通过速率值
  • 开关频率/占空比/等级/时间
  • 保护设定
  • ABC预设存储器的内容

丰富的保护功能

搭载有过电流保护 (OCP)、过功率保护 (OPP)、过电压保护 (OVP)、低电压保护 (UVP)、过热保护 (OHP)、及反向连接检测 (REV) 的保护功能。 此外还备有通过外部TTL信号输入进行卸载的「警报输入检测」功能。

样本例程序

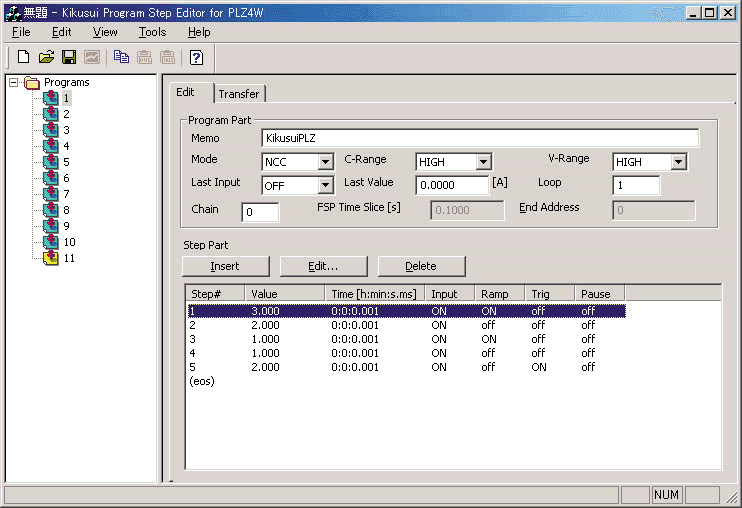

PLZ-4W 系列用的样本例程序 ( 免费)。作为样本例程序,用来将设定存储器的内容从软盘等介质读入或保存的UTILITY软件 [MEMcopy] 、时序编辑软件 [StepEdit]、及测量数据收集和GUI遥控等Visual Basic的应用软件及其源代码 [VB采样] 都可在网站上下载。只要将这些软件及USB驱动器安装到带USB端口的WindowsPC (支持98以上版本),用USB电缆与PLZ-4W系列 (主体) 连接起来,即可轻松开始测量。

样本例程序

容量扩展功能・外部控制功能

助推器 (PLZ2004WB)

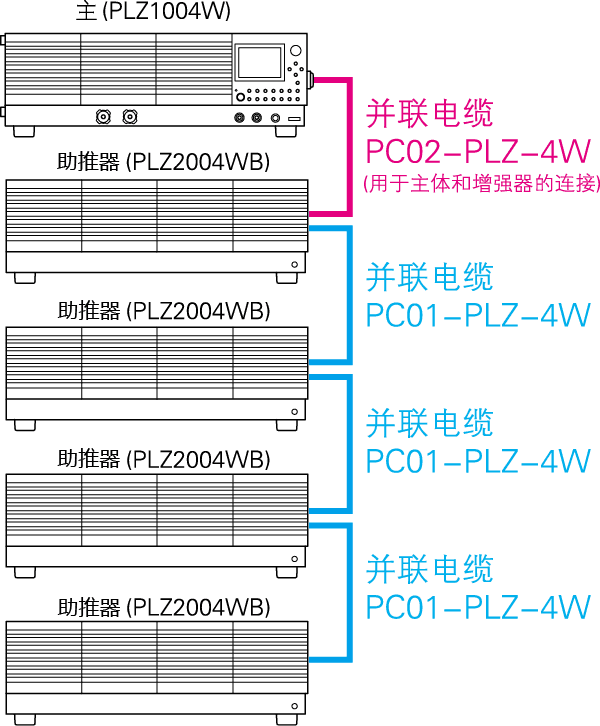

为了以低成本实现大功率化,PLZ1004W上配备了PLZ- 2004WB助推器。以1台PLZ1004W为主机,Max可以并联连接4台助推器 (Max 9kW、1800A )。 连接时,需要根据连接台数准备并联电缆PC02-PLZ-4W 和PC01-PLZ-4W等选购件。

增强器

并联运行

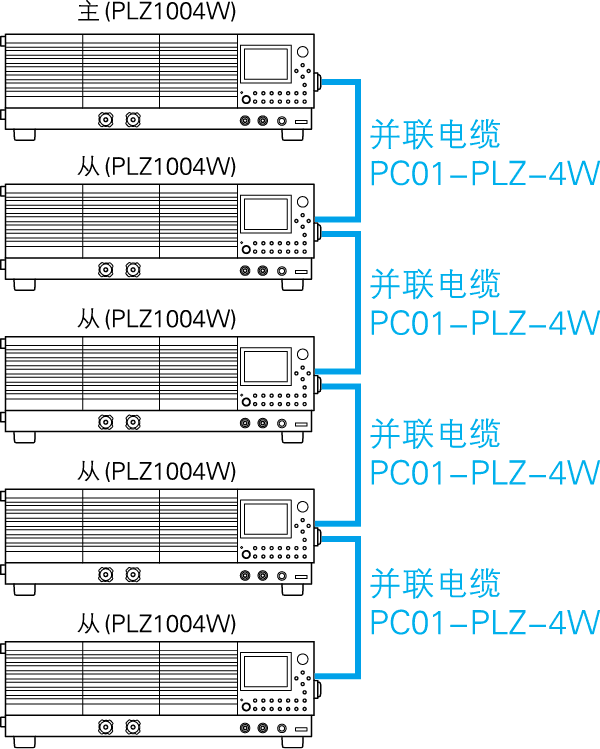

在不使用助推器的并联运行时,包括主机在内,同一机型Max可以并联连接5台 (Max 5kW、1000A)。连接为单控・主从运行,可在主机面板上对整个系统进行控制和显示。 连接时,需要根据连接台数准备并联电缆PC01-PLZ-4W 等选购件。

从属机1台2台3台4台
PLZ164W/PLZ164WA66A99A132A165A
330W495W660W825W
PLZ334W132A198A264A330A
660W990W1320W1650W
PLZ664WA264A396A528A660A
1320W1980W2640W3300W
PLZ1004W400A600A800A1000A
2000W3000W4000W5000W


并联运行

外部控制

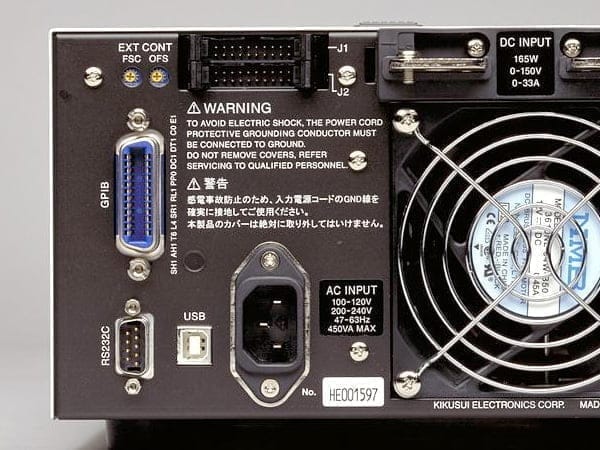

可进行GPIB、RS-232C、USB及模拟输入等外部控制。GPIB、RS-232C及USB适用于以下标准。在外部模拟输入时,可实现「外部电压或阻抗的控制」、 「加载/卸载」、「电流量程切换」、「输入电流监控输出」等。

基于电压或阻抗的外部模拟控制
控制方式动作模式内容
电压CC,CP,CV0V 〜10V变化,
额定量程值的0% 〜100%变化
CR0V 〜10V变化,
量程的Max值 〜Min值变化
电阻 (比例)CC,CP,CV0Ω 〜10kΩ变化,
额定量程值的0% 〜100%变化
CR0Ω 〜10kΩ变化,
量程的Max值 〜Min值变化
电阻 (反比例)CC,CP,CV10kΩ 〜0Ω变化,
额定量程值的0% 〜100%变化
CR10kΩ 〜0Ω变化,
量程的Max值 〜Min值变化


外部控制

其他外部模拟控制
  • 加载/卸载的控制及监控
  • 电流量程切换各动作模式时的量程控制及监控
  • 触发输入时序动作时的暂停解除
  • 警报输入强制警报发生
  • 电流监控输入电流的监控
  • 短路信号继电器接点输出
接口适用标准
  • IEEE Std 488.2-1992
  • IEEE Std 488.1-1987
  • TIA/EIA-232F
  • SCPI 1999.0
  • USB 2.0(Full Speed)
  • USBTMC 1.0

阵容

大功率机型(Smart Rack / Load Pack)

PLZ-4W SR/LP、PLZ-4WH SR/LP系列

PLZ-4W SR/LP、PLZ-4WH SR/LP系列

PLZ-4W SR/LP系列是使用特制机柜对直流电子负载 PLZ1004W 主机与 PLZ2004WB 机进行组合,实现了对应大电流 (Max 2600A) 大功率的需求。

  • 容量为 5kW 〜 13kW,两种机柜型号,共12 种机型
  • 使用特制部件进行设计、安装、校正等,在出厂时全部进行严格检查,到货后即可使用。
  • 多功能高速响应机型的电子负载的同时,体积已是十分小巧
  • LP 系列 (9kW/11kW) 可追加子机,Max可到 13kW。(※装配及调试由我公司进行。)
  • 标配 USB/RS-232C/GPIB 通信接口
  • 可通过时序创建和控制软件 “Wavy “进行控制。

PLZ-4W SR/LP系列阵容

选件

有关选件的更多信息,请参见其具体页面。
