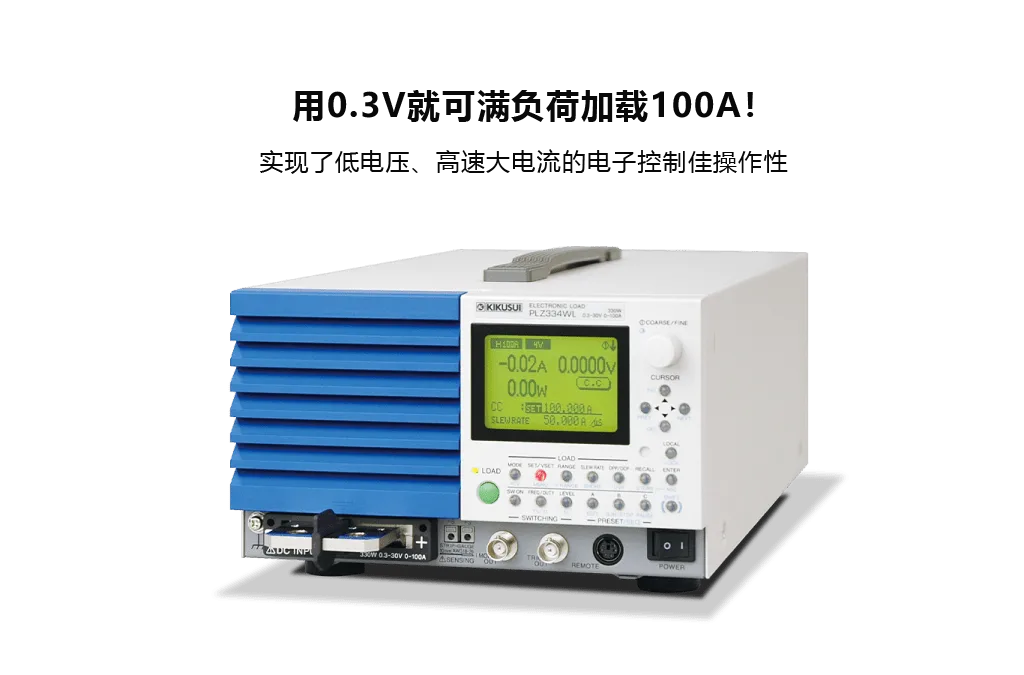

电子负载装置(DC)PLZ-4WL系列

以优良的操作性实现低电压、高速大电流的电子控制

PLZ-4WL系列作为直流电子负载装置,在继承本公司传统产品 (4W系列)的优良操作性的同时,在低电压大电流区域实现了高速的电流上升、下降速度(通过速率50A/μs)。支持6种动作模式,时序动作、开关动作、软启动、时间/电压测量等各种功能齐全。不仅适用于CPU用电源等的常规负载试验,也适合用于高速电流响应试验等。而且非常紧凑(约为本公司传统产品的 50%),在应用于大功率二次电池单电池试验时,可以实现设备的省空间化。

特点

实现低电压工作

现了低电压工作只需 50mV 即可运转工作。0.3V 以下时,可通过减少电流予以使用

低量程装备 (1/100)

CC、CR、CP 各种模式均具备 H、M、L 三种量程。L 量程为 1/100,只用一台就可以适用小功率至大功率。装备了低量程 (1/100)

高速通过速率

负载输入端子电压为 2.3V 时,可以实现 50A/μs 的 通过速率。高速通过速率

放电试验时的便捷功能

便于计测二次电池放电功率的自动停止加载计时功能、切断电压设定功能。实施放电试验时的便捷功能

时序功能

具备常规和初始两种时序运转模式。初始模式的 Min 步进时间为 25μs,可以利用触发输出入功能, 外设仪器同步运行。

外部模拟控制

不只具备 CC、CR、CP、CV 的外部控制,而且还可以从外面将可重叠电流的 CC 重叠输入到当前的 CC 设定值内。并可切换 LOAD ON/OFF。

保护功能

为确保安全而设有各种保护,可以发出警报。 警报器可以向外输出报警。 逆向连接保护可以利用保险丝来切断电源。

其他特点

切换动作、设置存储器 (100)、CC 软启动、设定通过速率 (CC)、设定响应 (CV、CR 各 2 个梯次 )、电流监控输出、遥控感测等※ 不能执行主从控制并列运转

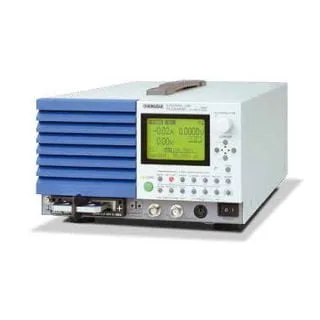

阵容

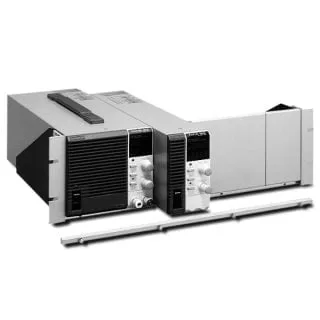

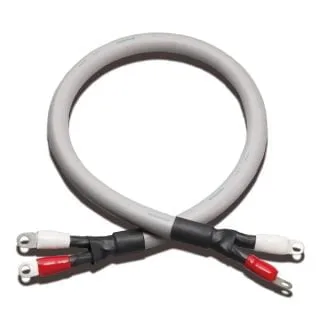

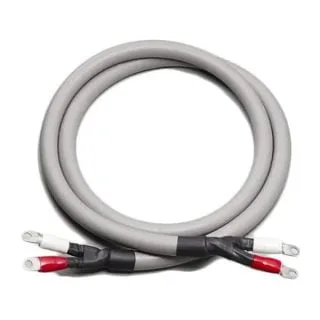

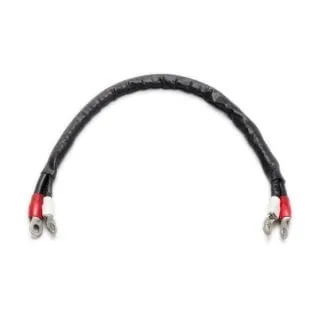

选件

有关选件的更多信息,请参见其具体页面。
