面板说明・外部控制功能

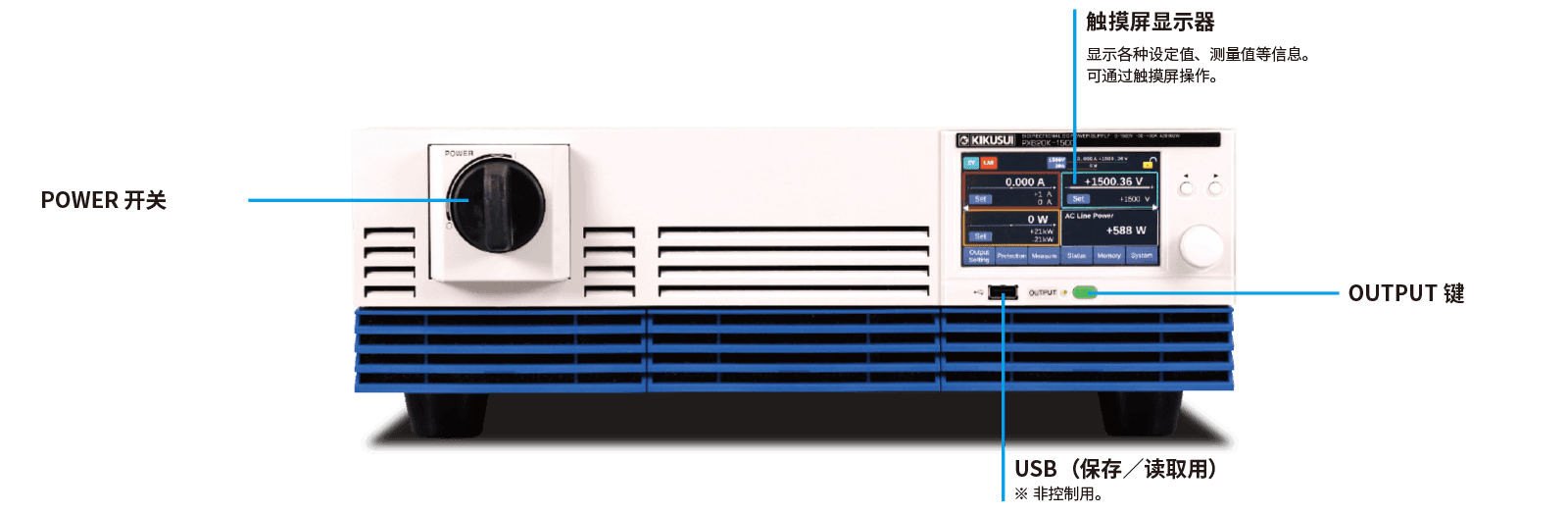

前面板

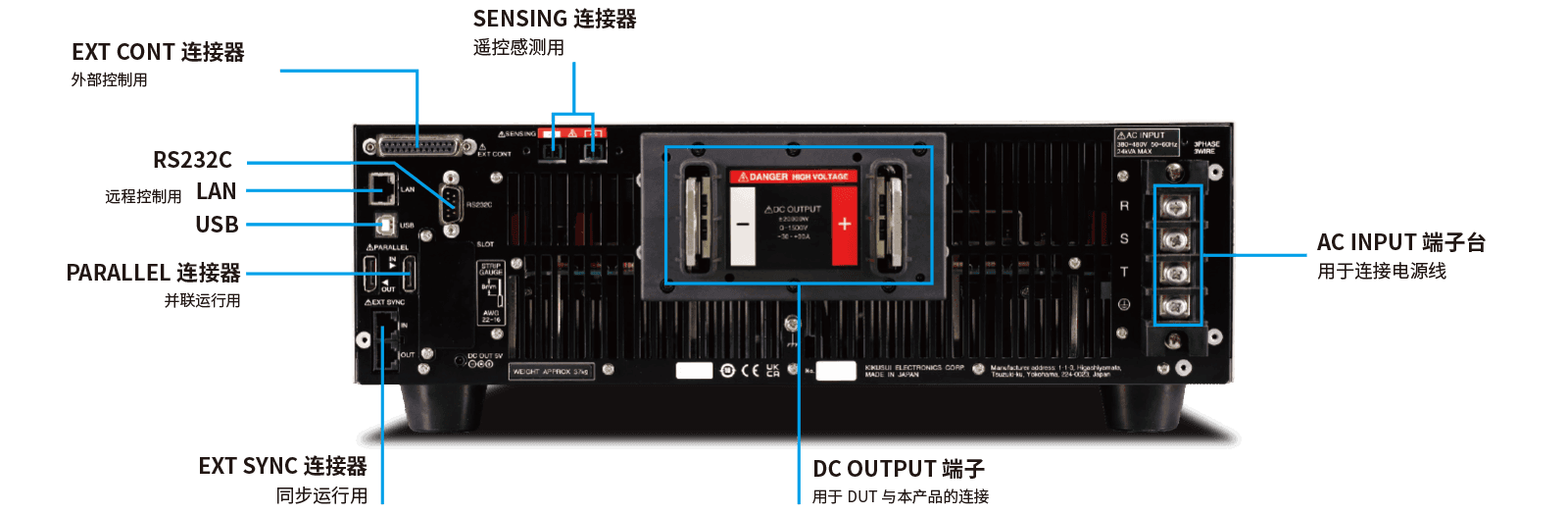

后面板

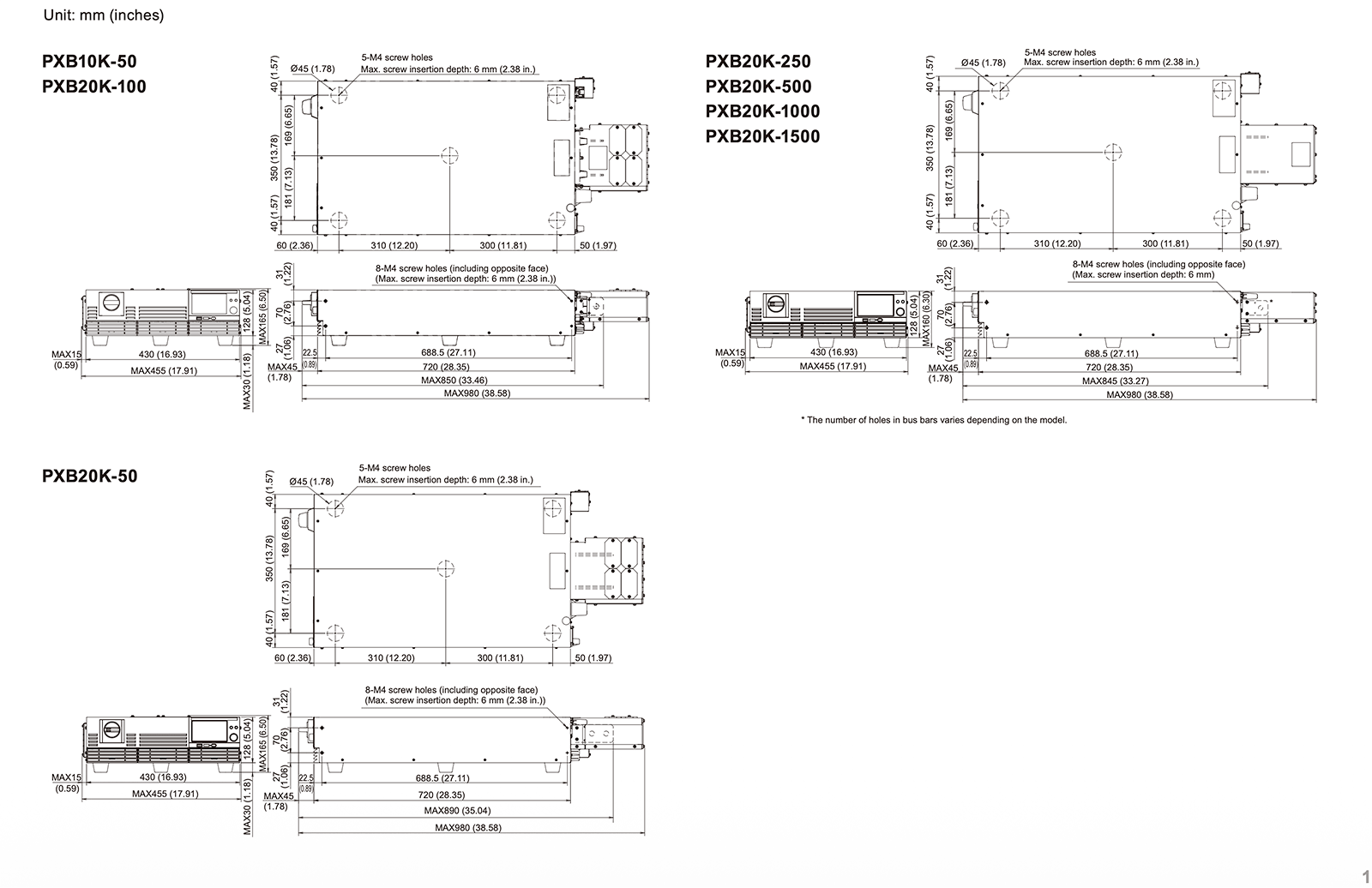

外形尺寸图 ※最大尺寸包括突出部分和附件盖。
嵌入式 Web
PXB 系列通过 LAN 接口连接后,可从浏览器执行设备的电压、电流等输出设置以及 Output ON/OFF 等操作。PC 或平板电脑上会显示本体的前面板,可以像操作设备一样进行远程操作。
外部控制
通过产品本体后面板的 EXT-CONT 连接器进行控制。由模拟 I/O 4 端口、数字 I/O 12 端口构成。数字 I/O 为通用端口,可从操作面板分配任意功能。
数字输入 功能设置
数字输出 功能设置
数字输入/输出 逻辑设置
外部控制接口(EXT-CONT)
使用后面板的 D-Sub 25 针连接器。
Open in a new window
| 端子编号 | 方式 | I/O | 名称 | 内容 |
|---|---|---|---|---|
| 1 | 数字 | O | OUT Ch.1 | 通用输出端子 |
| 2 | 数字 | O | OUT Ch.2 | 通用输出端子 |
| 3 | 数字 | O | OUT Ch.3 | 通用输出端子 |
| 4 | – | – | DO COM | 数字输出的COM |
| 5 | – | – | DI COM | 数字输入的COM |
| 6 | 数字 | I | IN Ch.1 | 通用输入端子 |
| 7 | 数字 | I | IN Ch.2 | 通用输入端子 |
| 8 | 数字 | I | IN Ch.3 | 通用输入端子 |
| 9 | – | O | +12V OUT | 可用于数字输入的12 V基准电压 |
| 10 | – | – | – | 未使用 |
| 11 | – | – | A COM | 模拟信号的COM |
| 12 | 模拟 | O | VMON | 电压监测 |
| 13 | 模拟 | O | IMON | 电流监测 |
| 14 | 数字 | O | OUT Ch.4 | 通用输出端子 |
| 15 | 数字 | O | OUT Ch.5 | 通用输出端子 |
| 16 | 数字 | O | OUT Ch.6 | 通用输出端子 |
| 17 | – | – | DO COM | 数字输出的COM |
| 18 | – | – | DI COM | 数字输入的COM |
| 19 | 数字 | I | IN Ch.4 | 通用输入端子 |
| 20 | 数字 | I | IN Ch.5 | 通用输入端子 |
| 21 | 数字 | I | H ALARM IN | 发生HIGH报警的EXT HIGH |
| 22 | – | – | 12V COM | 12 V基准电压的COM |
| 23 | – | – | A COM | 模拟信号的COM |
| 24 | 模拟 | I | EXT CV | 恒压模式时的电压控制 |
| 25 | 模拟 | I | EXT CC/CP | 恒流／恒功率模式时的电流控制 |
