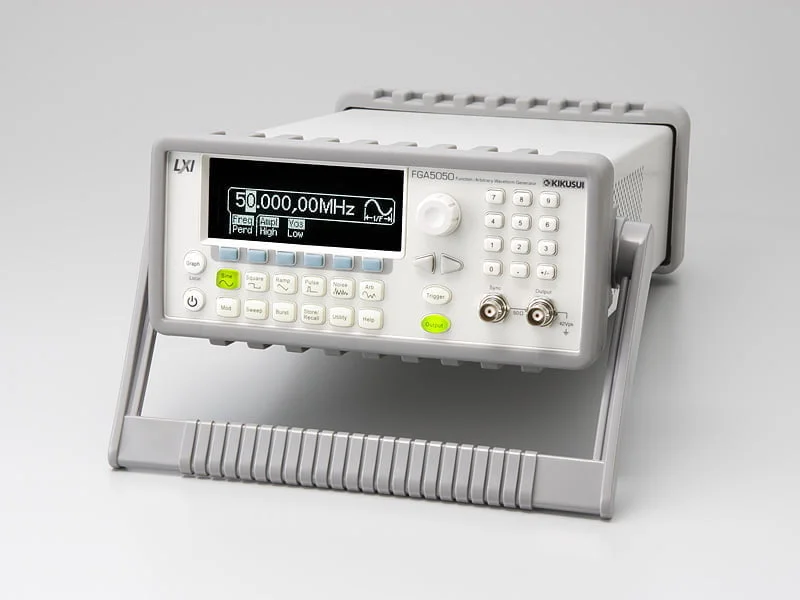

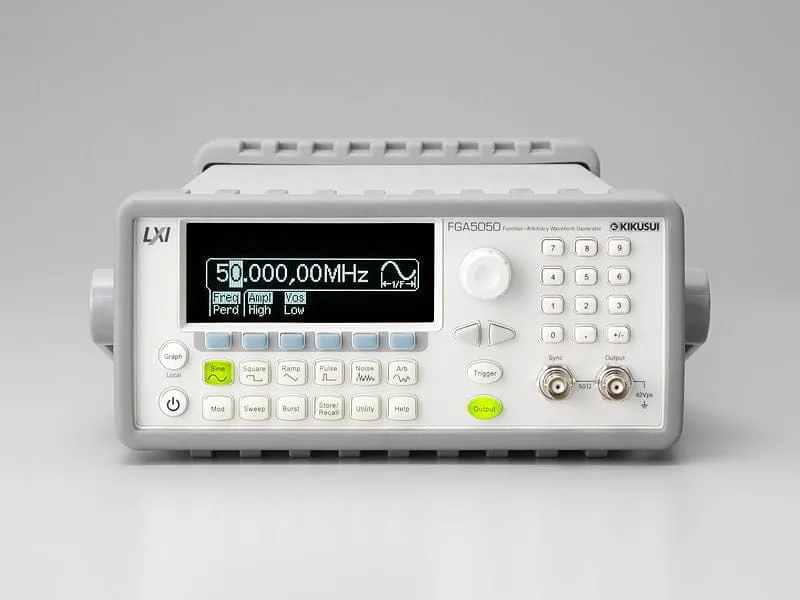

函数发生器

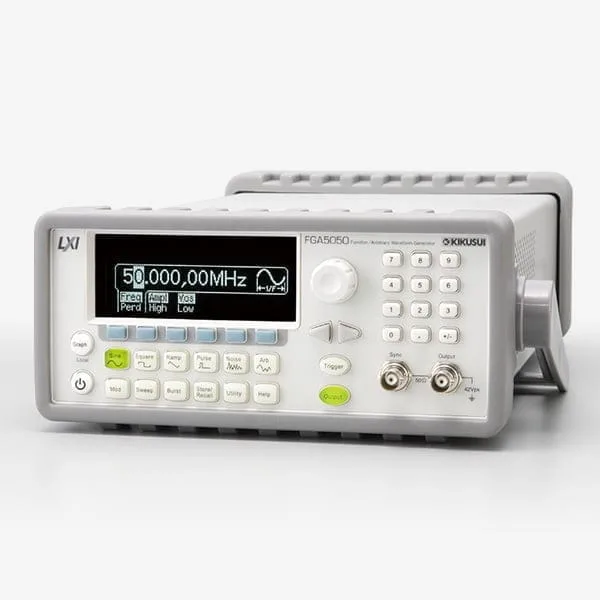

FGA5050
150,000円 （税込：165,000円）
- 宽带振荡频率
正弦波：1μHz 〜 50MHz，方波：1μHz 〜 25MHz - 正弦波、方波、斜波、三角波、脉冲波、噪声波、DC、任意波形输出
- 标配任意波形创建应用软件 WAVEPATT
- 各种调制功能
AM、FM、PM、FSK、PWM、频率扫描、突发、外部调制输入 - 16 位／50MHz 模式输出
- 14 位／256K 点，125M 采样/秒 任意波形
- 10MHz 时钟输入输出
- 触发输入输出（TTL 兼容）
- 标配 LAN / USB
※已停产，仅限库存。
已停止生产/销售
产品概述

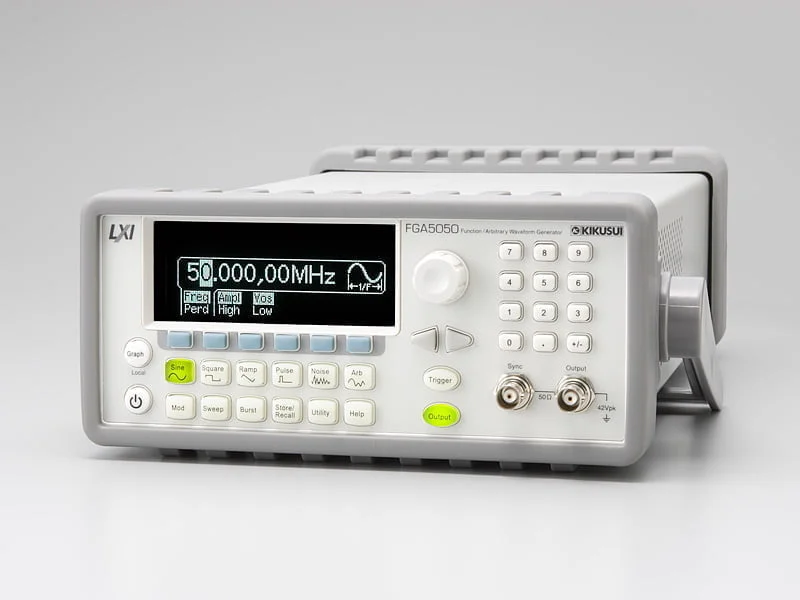

支持 LXI，系统升级更便捷
FGA5050 是一款具有任意波形功能的函数发生器。除了正弦波、方波、斜波、三角波等丰富的波形生成功能外，还实现了 50MHz 宽带、1μHz 高分辨率的高精度波形。可用于汽车电子设备电源变动测试、ECU 模拟信号源、二次电池充放电测试、模拟电池充放电测试、脉动叠加测试、各类测试系统的触发源等多种应用场景。此外，还配备了 LAN/USB 两种接口，不仅可以进行手动操作，还能满足自动测试需求。
应用示例

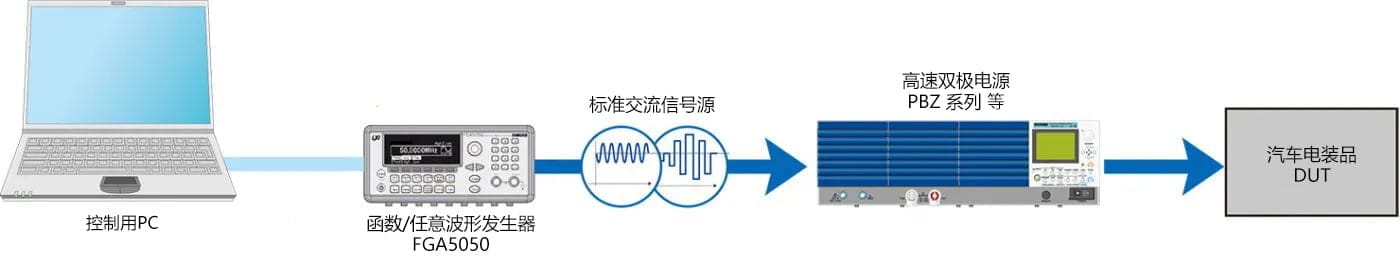

汽车电子设备电源变动测试
将 FGA5050 与双极性电源组合使用，可作为符合 ISO 标准和各汽车制造商规格的”汽车电子设备电源变动测试”的信号源。

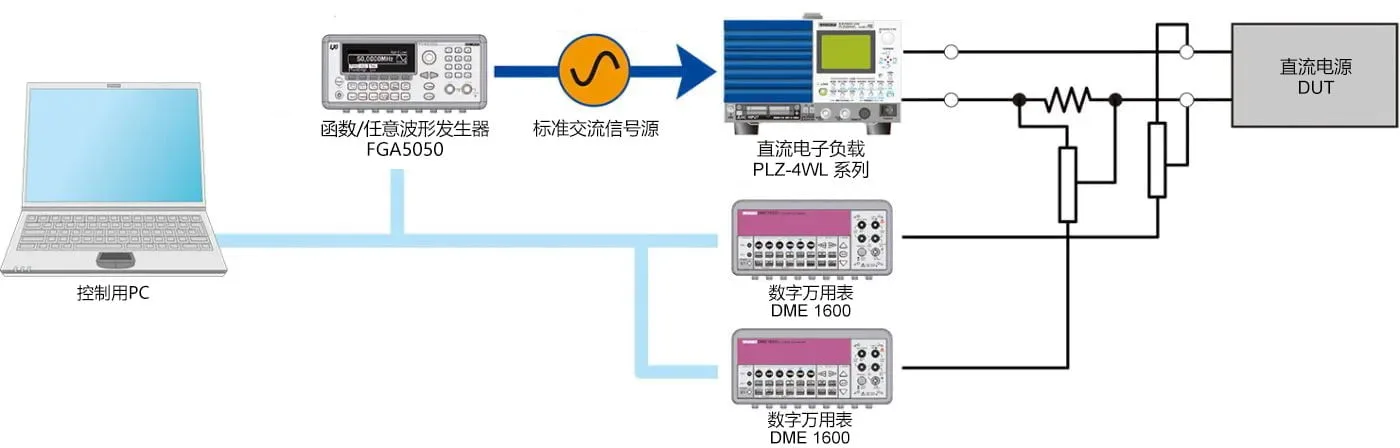

电源输出阻抗测量
将 FGA5050 与电子负载装置、函数发生器组合使用，可作为”电源输出阻抗测量”的基准交流信号源。
规格
一般规格
| 输入电压范围／频率范围 | 100 Vac 至 240 Vac 単相/ 50 Hz/60 Hz，100 Vac 至 120 Vac単相/ 400 Hz |
|---|---|
| 消耗功率 | 80 VAmax |
| 工作范围（温度／湿度） | 0℃ ～ 55℃／30 %rh（0℃、 50℃ ）， 40 %rh（18℃、 23℃、 28℃ ）， 80 %rh（35℃）， 无结露 |
| 保存温度范围 | -40 ℃ ～ 70 ℃ |
| 动作高度 | 2000 m 为止 |
| 外形尺寸（mm） | 253 W×107 H×381 D mm／重量约4 kg |

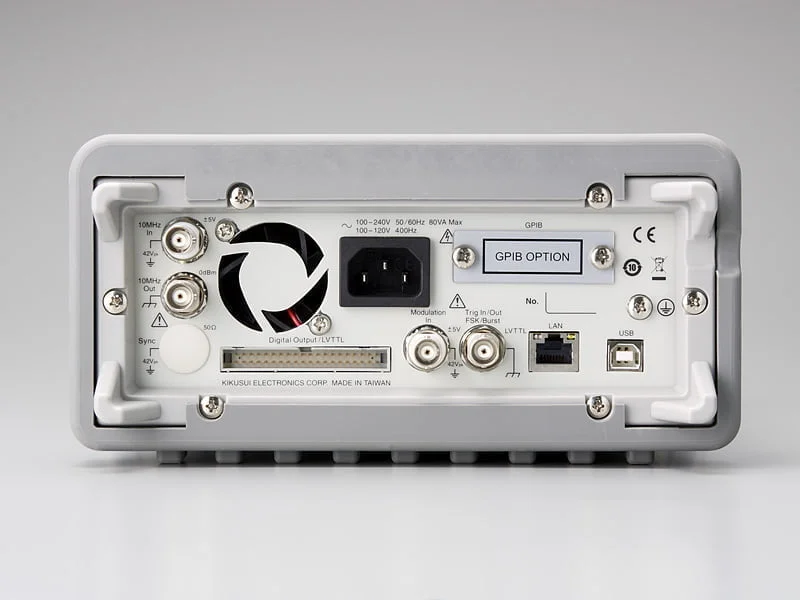

| 通信接口 | LAN、 USB、 GPIB（只有GC机型带有） |
| 附件 | 电源线1 根（付3P插头）， 图形发生器电缆1 根， USB 线1 根， CD-R *1 1 枚， 装箱清单、 为方便客户使用， 带有2册说明书（日文、 英文各1册） |
| 电磁兼容性（EMC） *2*3 | 符合以下的指令及规格的要求事项 EMC 指令2014/30/EU EN 61326-1（Class A *4） EN 55011（Class A *2、 Group 1 *3） EN 61000-3-2，EN 61000-3-3 |
| 安全性*2 | 符合以下的指令及规格的要求事项 低电压指令 2014/35/EU *4 EN 61010-1（Class I *5、 污染度 2 *6） |
*1 内有说明书，通讯接口手册 *2 本产品是Class A 机器。适用于在工业环境下使用。在住宅环境中使用本产品有可能成为干扰源。在这种情况时，为了防止对广播电视的信号造成干扰，请用户必要的减少电磁辐射的措施。 *3 本产品是Group 1 机器。本产品在材料处理或检查/ 分析时，电磁放射，诱导及/ 或静电结合等方面没有在无线电频段产生/ 使用能量的意图。 *4 只限于面板身上有CE 标志的型号。 *5 本产品是Class I 机器。本产品的保护接地端子必须接地。如果不正确接地，安全性能得不到保障。 *6 污染是附着异物（固体, 液体, 或者气体）会引起绝缘耐力和表面电阻率下降的状态。污染度2 则是指只有非导电性的污染, 可能会不时地因结露发生暂时导电性的状态。
波形特性
| 波形 | 标准波形 | 正弦波、方形波、斜线波、三角波、脉冲波、噪音波、DC | ||
|---|---|---|---|---|
| 任意波形 | 指数函数上升波、指数函数下降波、逆斜线波、Si(n x)/x 波、心电图波 | |||
| 正弦波 | 频率 | 1 μHz ~ 50 MHz | ||
| 振幅平坦度 *1 *2 (1 kHz 基准) | 100 kHz 未满 | 0.1 dB | ||
| 5 MHz 未满 | 0.15 dB | |||
| 20 MHz 未满 | 0.3 dB | |||
| 50 MHz 未满 | 0.5 dB | |||
| 谐波失真 *2 *3 | DC ~ 20 kHz | 1 Vpp 未满 | -70 dBc | |
| 1 Vpp 以上 | -70 dBc | |||
| 20 kHz ~ 100 kHz | 1 Vpp 未满 | -65 dBc | ||
| 1 Vpp 以上 | -60 dBc | |||
| 100 kHz ~ 1 MHz | 1 Vpp 未满 | -50 dBc | ||
| 1 Vpp 以上 | -45 dBc | |||
| 1 MHz ~ 20 MHz | 1 Vpp 未满 | -40 dBc | ||
| 1 Vpp 以上 | -35 dBc | |||
| 20 MHz ~ 50 MHz | 1 Vpp 未满 | -35 dBc | ||
| 1 Vpp 以上 | -30 dBc | |||
| 全高次谐波失真 | DC ~ 20 kHz | 0.5 Vpp 未满 | 0.06 % 以下 | |
| 旁生 *2 *4 (非高次谐波) | DC ~ 1 MHz | -70 dBc | ||
| 1 MHz ~ 50 MHz | -70 dBc +6 db(Octave) | |||
| 相位杂音(10 kHz offset) | 1 MHz 以上 | 0.1 Vpp 以上 | -115 dBc/Hz(Typ) | |
| 方形波 | 频率 | 1μHz ~ 25 MHz | ||
| 上升沿、下降沿时间 | 10 ns 未满 | |||
| 过调量 | 2 % 未满 | |||
| 可变Duty比 | 10 MHz 未满 | 20 % ~ 80 % | ||
| 25 MHz 未满 | 40 % ~ 60 % | |||
| 非对称性 | Duty比50 % | 周期的1 % +5 ns | ||
| 抖动(实效值) | 0.1 Vpp 以上 1 MHz 以上 | 200 ps | ||
| 斜线波、 三角波 | 频率 | 1μHz ~ 200 kHz | ||
| 直线型 | 峰值输出的0.1 % 未满 | |||
| 可变对称性 | 0.0 % ~ 100.0 % | |||
| 脉冲波 | 频率 | 500μHz ~ 10 MHz | ||
| Pulse寛 | Min 20 ns | |||
| 分辨率(周期10 s以下) | 10 ns | |||
| 边缘可变时间 | 10 ns 未满 ~ 100 ns | |||
| 过调量 | 2 % 未满 | |||
| 抖动(实效值) | 0.1 Vpp 以上 50 kHz 以上 | 200 ps | ||
| 噪音波 | 频宽 | 20MH(zTyp) | ||
| 任意波形 | 频率 | 1μHz ~ 10 MHz | ||
| 波形长 | 2 K ~ 256 K 点 | |||
| 分辨率 | 14bi(t含符号) | |||
| 采样率 | 125 M 采样/s | |||
| Min 上升、下降时间 | 30 ns (Typ) | |||
| 直线型 | 峰值输出的0.1 % 未满 | |||
| 整定时间 | 最终值的0.5 % 为止 | 250 ns 未满 | ||
| 抖动(实效值) | 6 ns+300 ppm | |||
| 非易失性内存 | Duty比50 % | 4 波形(1波形相当于256 K 点) | ||
*1 18°C~ 28°C的范围外的动作，每 1°C增加 offset 的 1/10 输出振幅及偏移规格。 *2 自动量程 ON *3 DC 的 offset 设定为 0V *4 低振幅时的旁生杂音限定为 -75 dBm(Typ)
波形特性通用规格
| 频率 | 分辨率 | 1μHz |
|---|---|---|
| 振幅 | 量程 | 10 mVpp ~ 10 Vpp（负载50Ω） 、20 mVpp ~ 20 Vpp（负载open） |
| 精度*1*2 | ±1 % of setting ± 1 mVpp（1 kHz 时） | |
| 单位 | Vpp、Vrms、dBm | |
| 分辨率 | 4 位 | |
| DC offset | 量程 | ±5 V（负载50 Ω）、±10 V（负载open） |
| 精度*1*2 | ±2 % of offset setting ±0.5 % of amplitude setting ±2 mV | |
| 分辨率 | 4 位 | |
| 主输出 | 阻抗 | 50 Ω（Typ） |
| 绝缘 | 42 Vpk（针对于接地） | |
| 保护 | 短路保护和过载保护可自动停止输出 | |
| 内部频率基准 | 精度*2 | ±10 ppm（90 日）、±20 ppm（1 年） |
| 外部频率标准输入 | 锁定范围 | 10 MHz ± 500 Hz |
| 级别 | 100 mVpp ～ 5 Vpp | |
| 阻抗 | 1 kΩ（Typ）（AC 结合） | |
| Lock时间 | 2 s 未满 | |
| 频率标准输出 | 级别 | 632 mVpp（0 dBm）（Typ） |
| 阻抗 | 50Ω（Typ）（AC 结合） | |
| 相位的offset | 范围 | -360 °～ +360 ° |
| 分辨率 | 0.001° | |
| 精确度 | 8ns |
*1 自动量程 ON *2 18°C~ 28°C范围外的动作，需增加 1 ppm/1 °C(平均)
调制类型
| 变频的种类 | 变频 | AM、FM、PM、FSK、PWM、Sweep、Burst |
|---|---|---|
| AM（调幅） | 搬运波 | 正弦波、 方形波、 斜线波、 任意波形 |
| 变频信号 | 内部、外部 | |
| 内部变频信号 | 正弦波、方形波、斜线波、三角波、噪音波、任意波形 | |
| 内部变频信号频率范围 | 2 mHz ～ 20 kHz | |
| 变频度 | 0.0 % 〜 120.0 % | |
| FM（调频） | 搬运波 | 正弦波、 方形波、 斜线波、 任意波形 |
| 变频信号 | 内部、外部 | |
| 内部变频信号 | 正弦波、方形波、斜线波、三角波、噪音波、任意波形 | |
| 内部变频信号频率范围 | 2 mHz ～ 20 kHz | |
| 偏移 | DC 〜 25 MHz | |
| PM（调相） | 搬运波 | 正弦波、 方形波、 斜线波、 任意波形 |
| 变频信号 | 内部、外部 | |
| 内部变频信号 | 正弦波、方形波、斜线波、三角波、噪音波、任意波形 | |
| 内部变频信号频率范围 | 2 mHz ～ 20 kHz | |
| 偏移 | 0.0 °〜 360 ° | |
| PWM（脉宽调制） | 搬运波 | 脉冲波 |
| 变频信号 | 内部、外部 | |
| 内部变频信号 | 正弦波、方形波、斜线波、三角波、噪音波、任意波形 | |
| 内部变频信号频率范围 | 2 mHz ～ 20 kHz | |
| 偏移 | 脉宽的0 % ～ 100 % | |
| FSK 调制 | 搬运波 | 正弦波、 方形波、 斜线波、 任意波形 |
| 变频信号 | 内部、外部 | |
| 内部变频信号 | 50 % duty比的方形波 | |
| 内部变频信号频率范围 | 2 mHz 〜 100 kHz | |
| 外部变频输入*1 | 输入电压范围 | ±5 V 满量程 |
| 输入电阻 | 8.7 kΩ（Typ） | |
| 频宽 | DC ~ 20 kHz | |
| sweep | 波形 | 正弦波、 方形波、 斜线波、 任意波形 |
| 方式 | 线性、 对数 | |
| 方向 | 增加、减少 | |
| sweep时间 | 1 ms ～ 500 s | |
| 触发信号 | 内部、外部、手动 | |
| 游标 | 同步信号的下降缘（可编程序频率） | |
| 脉冲群 | 波形*2 | 正弦波、方形波、斜线波、三角波、噪音波、任意波形 |
| 方式 | 内部、外部 | |
| 开始、终止相位 | -360 °〜 +360 ° | |
| 内部周期 | 1μs 〜 500 s | |
| 门控信号 | 外部 | |
| 触发信号 | 内部、外部、手动 | |
| Trigger输入 | 输入级别 | TTL 互换 |
| 斜度 | 可选上升沿、 下降沿 | |
| Pulse寛 | 100 ns 以上 | |
| 阻抗 | 10 kΩ 以上（DC 耦合） | |
| 等待时间 | 500 ns 未满 | |
| Trigger输出 | 输出等级 | TTL 互换（1 kΩ 以上的负载） |
| Pulse寛 | 400 ns 以上 | |
| 阻抗 | 50Ω（Typ） | |
| Max 速度 | 1 MHz | |
| Fan-out | 本产品4台以下 |
*1 FSK 的变频、使用触发输入（Max频率为1MHz） *2 正玄波和方形波超出10 MHz时、只能使用【无限】Burst Count。
