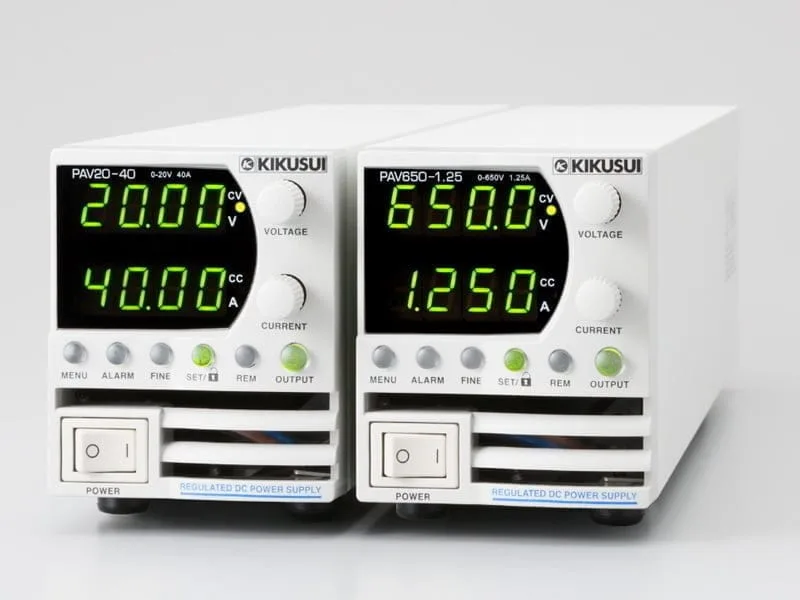

智能可变开关电源
PAV系列|200W型

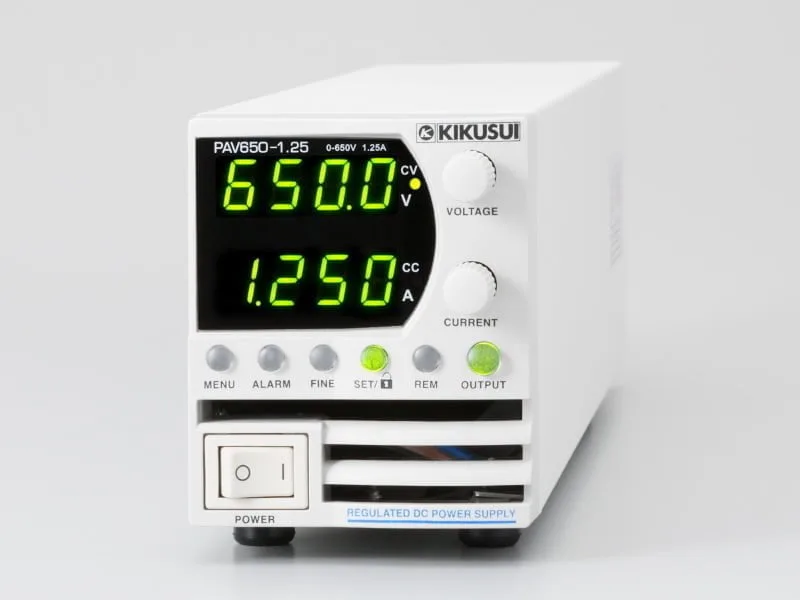

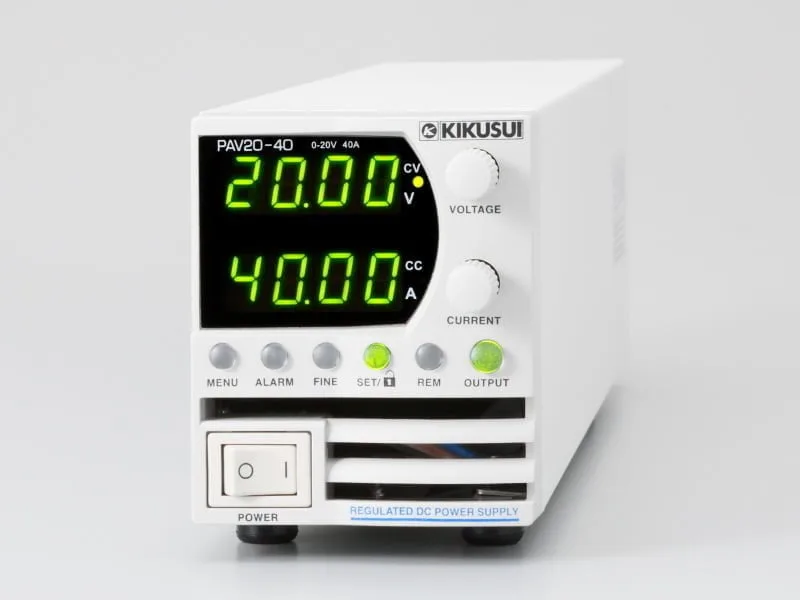

PAV200W
$0,00

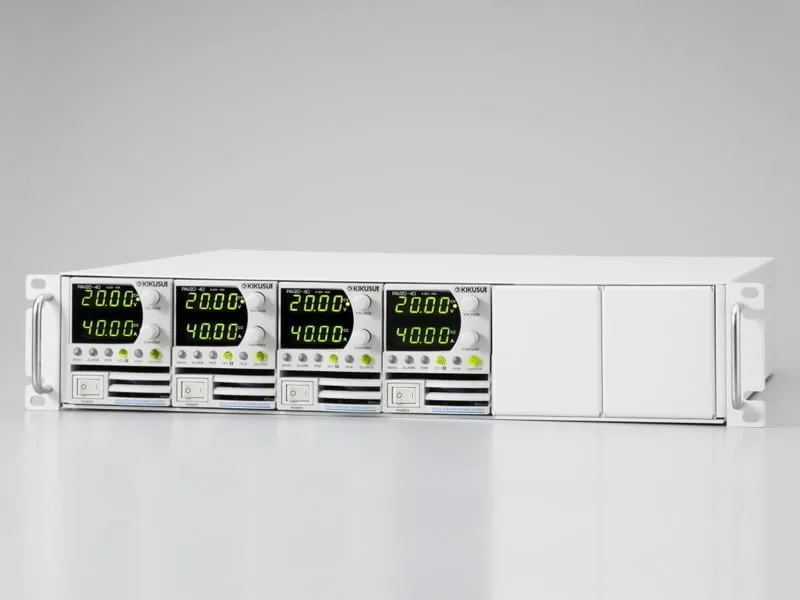

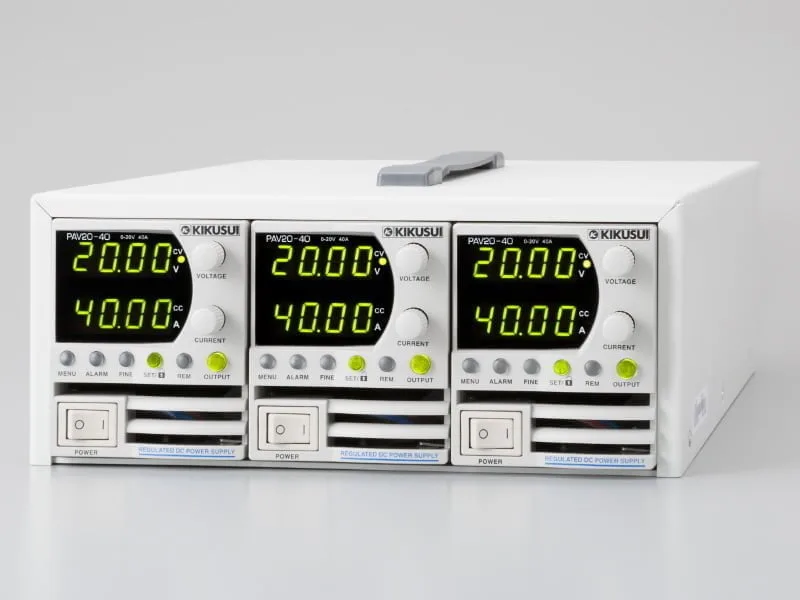

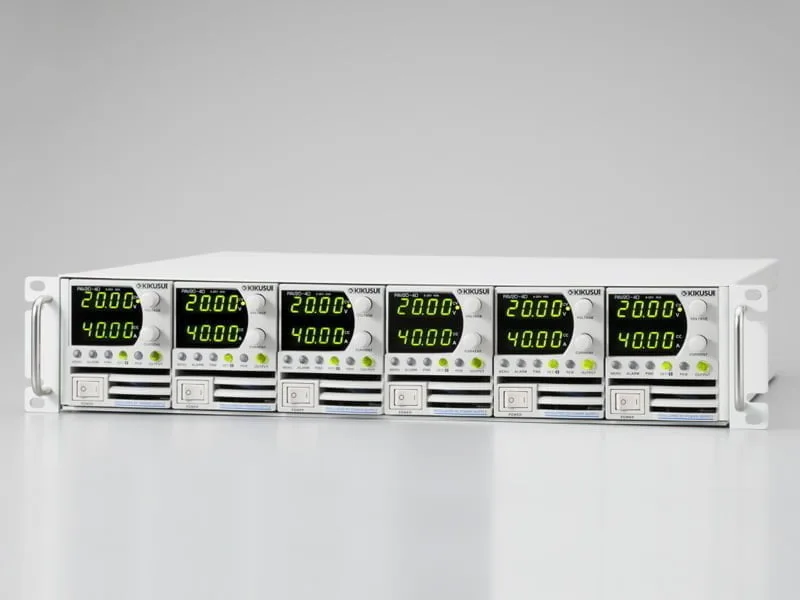

- 2U台式类型
- 手掌大小,便于携带
- 输出功率:200W/400W/600W/800W(4种类型)
- 输出电压:10V~650V(8种类型)

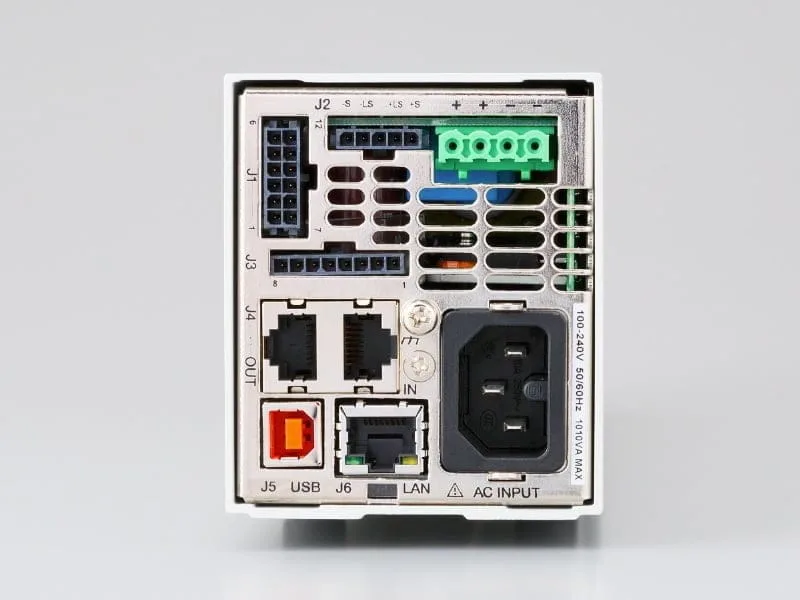

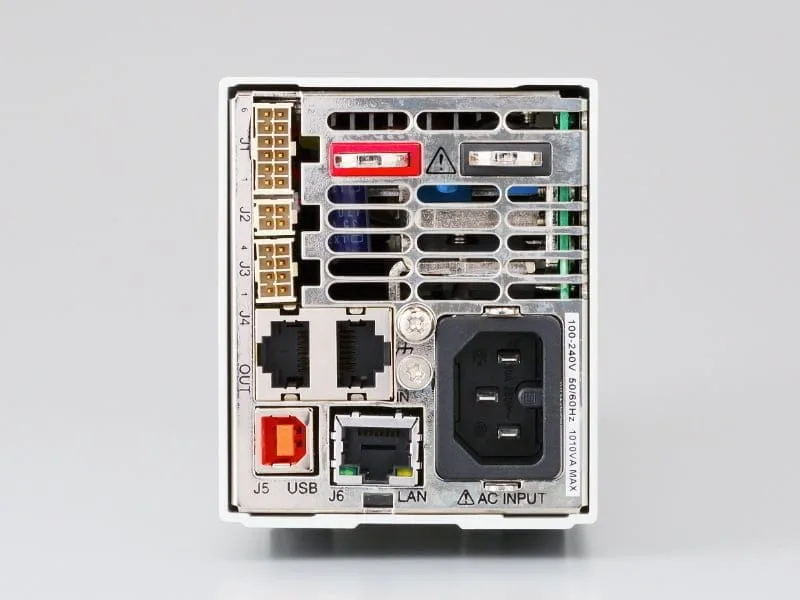

- USB/RS232C/RS485为标准配置(LAN为工厂选择)
- 总共64个模型(包括带LAN的模型)
智能可变开关电源
PAV200W
$0,00
Image | SKU | Output CV [V] | Output CC [A] | 標準価格 | WEBかんたんお見積り | ||
---|---|---|---|---|---|---|---|
PAV10-20 | 10V | 20 | 5 | 25 | $0,00 (税込:$0,00) | ||
PAV10-20 with LAN | 10V | 20 | 5 | 25 | $0,00 (税込:$0,00) | ||
PAV20-10 | 20V | 10 | 6 | 15 | $0,00 (税込:$0,00) | ||
PAV20-10 with LAN | 20V | 10 | 6 | 15 | $0,00 (税込:$0,00) | ||
PAV36-6 | 36V | 6 | 6 | 8 | $0,00 (税込:$0,00) | ||
PAV36-6 with LAN | 36V | 6 | 6 | 8 | $0,00 (税込:$0,00) | ||
PAV60-3.5 | 60V | 3.5 | 7 | 4 | $0,00 (税込:$0,00) | ||
PAV60-3.5 with LAN | 60V | 3.5 | 7 | 4 | $0,00 (税込:$0,00) | ||
PAV100-2 | 100V | 2 | 8 | 3 | $0,00 (税込:$0,00) | ||
PAV100-2 with LAN | 100V | 2 | 8 | 3 | $0,00 (税込:$0,00) | ||
PAV160-1.3 | 160V | 1.3 | 10 | 1.2 | $0,00 (税込:$0,00) | ||
PAV160-1.3 with LAN | 160V | 1.3 | 10 | 1.2 | $0,00 (税込:$0,00) | ||
PAV320-0.65 | 320V | 0.65 | 25 | 0.8 | $0,00 (税込:$0,00) | ||
PAV320-0.65 with LAN | 320V | 0.65 | 25 | 0.8 | $0,00 (税込:$0,00) | ||
PAV650-0.32 | 650V | 0.32 | 60 | 0.5 | $0,00 (税込:$0,00) | ||
PAV650-0.32 with LAN | 650V | 0.32 | 60 | 0.5 | $0,00 (税込:$0,00) |
项目 / 类型名称 | PAV10-20 | PAV20-10 | PAV36-6 | PAV60-3.5 | PAV100-2 | PAV160-1.3 | PAV320-0.65 | PAV650-0.32 |
---|---|---|---|---|---|---|---|---|
额定输出电压 *1 | 10V | 20V | 36V | 60V | 100V | 160V | 320V | 650V |
额定输出电流 *2 | 20A | 10A | 6A | 3.5A | 2A | 1.3A | 0.65A | 0.32A |
额定输出功率 | 200W | 200W | 216W | 210W | 200W | 208W | 208W | 208W |
项目 / 类型名称 | PAV10-20 | PAV20-10 | PAV36-6 | PAV60-3.5 | PAV100-2 | PAV160-1.3 | PAV320-0.65 | PAV650-0.32 |
---|---|---|---|---|---|---|---|---|
公称输入额定值 | 100Vac ~ 240Vac 连续输入 , 50Hz ~ 60Hz, 单相 | |||||||
输入电压范围 | 85Vac~265Vac | |||||||
输入频率范围 | 47Hz〜 63Hz | |||||||
输入电流(typ)*3 (100Vac / 200Vac) | 2.65A/1.31A | 2.62A/1.29A | 2.76A/1.37A | 2.69A/1.33A | 2.55A/1.26A | 2.64A/1.30A | ||
功率因素(typ) (100Vac / 200Vac, 额定输出功率时) | 0.99/0.98 | |||||||
效率(typ)*3 | 76%/77.5% | 77%/79% | 79%/80.5% | 79%/80.5% | 79%/81% | 79%/81% | ||
冲击电流(100Vac / 200Vac)*4 | 15A/30A 以下 | 25A/25A 以下 |
项目 / 类型名称 | PAV10-20 | PAV20-10 | PAV36-6 | PAV60-3.5 | PAV100-2 | PAV160-1.3 | PAV320-0.65 | PAV650-0.32 | |
---|---|---|---|---|---|---|---|---|---|
Max 电源变动 *5(相对额定输出电压) | 0.01% +2mV | 0.01% | |||||||
Max 负载变动 *6(相对额定输出电压) | |||||||||
脉动噪声 *7 | 20MHz, p-p | 50mV | 50mV | 50mV | 50mV | 80mV | 100mV | 150mV | 250mV |
5Hz ~ 1MHz, rms | 5mV | 6mV | 6mV | 7mV | 8mV | 10mV | 25mV | 60mV | |
温度系数 | 30PPM /℃(预热 30 分钟后 , 相对于额定输出电压) | ||||||||
时间漂移 *8(相对于额定输出电压) | 0.02% | ||||||||
初始漂移 *9(相对于额定输出电压) | 0.05% +2mV | 0.05% | |||||||
遥感 Max 补偿电压(单侧(+或者-侧)) | 1V | 1V | 2V | 3V | 5V | 5V | |||
上升时间 *10 | 15ms | 30ms | 30ms | 50ms | 50ms | 110ms | 170ms | 170ms | |
下降时间 | 全负载时 *10 | 12ms | 25ms | 30ms | 40ms | 50ms | 180ms | 270ms | 270ms |
Td(typ)*11 | 210ms | 250ms | 320ms | 380ms | 1200ms | — | |||
无负载时 a *12 | 40ms | 65ms | 85ms | 100ms | 250ms | — | |||
无负载时 b *13 | 200ms | 200ms | 290ms | 310ms | 1100ms | 2000ms | 2500ms | 3000ms | |
过度反应时间 *14 | 1ms 以下 | 2ms 以下 | |||||||
输出保持时间(typ)*15 | 15ms | 16ms | 16ms | 16ms | 15ms |
项目 / 类型名称 | PAV10-20 | PAV20-10 | PAV36-6 | PAV60-3.5 | PAV100-2 | PAV160-1.3 | PAV320-0.65 | PAV650-0.32 |
---|---|---|---|---|---|---|---|---|
Max 电源变动 *5 (相对于额定输出电流) | 0.01% +2mA | 0.02% | ||||||
Max 负载变动 *16 (相对于额定输出电流) | 0.01% +5mA | 0.09% | 0.15% | |||||
由于内置零件的温度漂移所引起的负载变动(相对于额定输出电流) | 0.05% 以下(负载条件变更后的 30 分钟内) | |||||||
脉动噪声 *17(5Hz ~ 1MHz, rms) | 25mA | 15mA | 8mA | 4mA | 3mA | 1.2mA | 0.8mA | 0.5mA |
温度系数 | 100PPM /℃(预热 30 分钟后,相对于额定输出电流) | |||||||
时间漂移 *8(相对于额定输出电流) | 0.05% | |||||||
初始漂移 *9(相对于额定输出电流) | 0.1% |
项目 / 类型名称 | PAV10-20 | PAV20-10 | PAV36-6 | PAV60-3.5 | PAV100-2 | PAV160-1.3 | PAV320-0.65 | PAV650-0.32 |
---|---|---|---|---|---|---|---|---|
折返式保护 | 从恒压模式到恒流模式 , 以及从恒流模式到恒压模式的操作切换时遮断输出。可随意设定。 | |||||||
过电压保护(OVP) | 变频器遮断方式。防止设定 OVP 值以上的输出电压 , 以及发生 OVP 值以上的输出过电压时遮断输出。 | |||||||
过电压保护电压设定范围 | 0.5V~12V | 1V~24V | 2V~40V | 5V~66V | 5V~110V | 5V~176V | 5V~353V | 5V~717V |
低电压限制(UVL) | 防止设定 UVL 值以下的输出电压。外部控制时则无效。 | |||||||
低电压保护(UVP) | 输出电压降低到 UVP 值以下时遮断输出。 | |||||||
过热保护 | 内部零件的发热超过安全工作温度前遮断输出。 |
项目 / 类型名称 | PAV10-20 | PAV20-10 | PAV36-6 | PAV60-3.5 | PAV100-2 | PAV160-1.3 | PAV320-0.65 | PAV650-0.32 | |
---|---|---|---|---|---|---|---|---|---|
输出电压设定 | 精度 | 额定输出电压的 0.05% | 输出电压的 0.05% +额定输出电压的 0.05% | ||||||
小数点以下的设定位数 | 3 位 | 2 位 | |||||||
分辨率 | 大约是额定输出电压的 1 / 60000 | ||||||||
输出电流设定 | 精度 *18 | 输出电流的 0.1% +额定输出电流的 0.1% | 额定输出电流的 0.2% | ||||||
小数点以下的设定位数 | 3 位 | 4 位 | |||||||
分辨率 | 大约是额定输出电流的 1 / 60000 | ||||||||
输出电压回读 | 精度 | 额定输出电压的 0.05% | 输出电压的 0.05% +额定输出电压的 0.05% | ||||||
分辨率 | 大约是额定输出电压的 1 / 60000 | ||||||||
输出电流回读 | 精度 *18 | 输出电流的 0.1% +额定输出电流的 0.3% | |||||||
分辨率 | 大约是额定输出电流的 1 / 60000 |
项目 / 类型名称 | PAV10-20 | PAV20-10 | PAV36-6 | PAV60-3.5 | PAV100-2 | PAV160-1.3 | PAV320-0.65 | PAV650-0.32 | |
---|---|---|---|---|---|---|---|---|---|
控制功能 |
| ||||||||
显示输出电压 | 精度 | 额定输出电压的 0.5%±1 计数 | |||||||
小数点以下的显示位数 | 2 位 | 1 位 | |||||||
显示输出电流 | 精度 | 额定输出电流的 0.5%±1 计数 | |||||||
小数点以下的显示位数 | 2 位 | 3 位 | |||||||
LED 显示 | 绿 :FINE, MENU, SET, ALARM, REM, OUTPUT, CV, CC 红 :ALARM(OVP, UVP, OTP, FOLD, AC FAIL) | ||||||||
设置键 | FINE, MENU, SET, ALARM, REM, OUTPUT |
*1. Min 电压为额定输出电压的0.1% *2. Min 电流为额定输出电流的0.2% *3. 在输入电压100Vac / 200Vac, 额定输出功率, 周边温度25℃ , 内置LAN 选购件的情况下, 效率会减少0.5%, 输入电流会增加0.5% *4. 往内置噪音过滤部的输入浪涌电流(持续时间0.2ms 以下)除外 *5. 85Vac ~ 132Vac 或者 170Vac ~ 265Vac, 定负载 *6. 从无负载到全负载, 输入电压固定, 用遥感测量感应点 *7. 额定输出电压为10V ~ 100V 的机型,在JEITA 标准RC-9131A 中使用1:1 探测器测量, 额定输出电压为160V ~ 650V 的机型使用10:1 探测器测量定 *8. 在输入电压和负载以及周边温度稳定的情况下进行30 分钟预热后, 搁置了8 小时以上的间隔时 *9. 在输入电压和负载以及周边温度稳定的情况下开始通电30 分钟后間 *10. 额定电阻负载、额定输出电压的10% ⇔ 90% *11. 重复降低输出电压时, Td 为从某个电压下降到下一个电压下降为止的Min 时间間 *12. 在额定输出电压的90% 到10% 的值中, 且重复降低输出电压时, 从某个电压下降到下一个电压下降之间的时间比Td 长的情况 *13. 在额定输出电压的90% 到10% 的值中, 且重复降低输出电压时, 从某个电压下降到下一个电压下降之间的时间比Td 短的情况 *14. 输出电压回到额定输出电压0.5% 以内的时间 负载电流变动值为额定的10% ~ 90%, 输出电压为额定的10% ~ 100%, 于本地感应时時 *15. 额定输出功率时時 *16. 当恒流模式时将输出电压从下限变更到额定时的数值, 输入电压固定 *17. 额定输出电压10V 型号输出电压值为2V ~ 10V, 当额定输出电流时 除此之外的型号输出电压值为额定的10% ~ 100%, 当额定输出电流时 额定输出电压为160V ~ 650V 的机型使用10:1 探测器测量 *18. 在控制输出电流时, 电流的准确度和直线性以及显示器准确度不包含 初始漂移和内置零件的温度漂移所引起的负载变动
输出电压的外部电压控制 | 额定输出电压的 0%~100%(外加电压范围可选择:0V~5V/0V~10V)精度和直线性:额定输出电压的 ±0.5% |
---|---|
输出电流的外部电压控制 *1 | 额定输出电流的 0%~100%(外加电压范围可选择:0V~5V/0V~10V)精度和直线性:额定输出电流的 ±1% |
输出电压的外部电阻控制 | 额定输出电压的 0%~100%(附加电阻范围可选择:0Ω~5kΩ/0Ω~10kΩ)精度和直线性:额定输出电压的 ±1% |
输出电流的外部电阻控制 *1 | 额定输出电流的 0%~100%(附加电阻范围可选择:0Ω~5kΩ/0Ω~10kΩ)精度和直线性:额定输出电流的 ±1.5 % |
输出的关闭(SO)控制 | 外加外部电压:0V~0.6V/4V~15V, 或者接点开关。可选择正负逻辑 |
输出电流显示器 *1 | 显示器电压范围可选择:0V~5V/0V~10V, 精度:1% |
输出电压显示器 | 显示器电压范围可选择:0V~5V/0V~10V, 精度:1% |
正常工作状态信号 | 正常(4V~5V), 异常(0V), 输出电阻 500Ω |
并联运行 *2 *3 | 可到6台。搭载了电流平衡功能的单一控制方式 |
串联运行 *4 | 可到2台 |
恒压/恒流工作(CV/CC)辨别信号 | 集电极开路输出(Max外加电压30V, Max灌电流10mA) 恒流(CC)工作时为低电平(打开), 恒压(CV)工作时为高电平(关闭) |
输出的开关控制(ILC) | 用接点开关等可遮断输出(Max端子之间电压:5V) 断路时:输出关闭, 短路时:输出打开 |
本地和远程操作 | 可以用外加外部电压或者断路及短路进行切换 本地:2V~15V或者断路, 远程操作:0V~0.6V或者短路 |
外部控制状态信号 | 集电极开路输出(Max外加电压:30V, Max灌电流:10mA) 本地工作时为高电平(关闭), 外部控制时为低电平(打开) |
触发输出信号 | Max低电平输出信号:0.8V Min高电平输出信号:3.8V, Max高电平输出信号:5V Max源电流:16mA, 输出触发信号宽:20μs(typ) |
触发输入信号 | Max低电平输入信号:1.2V Min高电平输入信号:3.5V, Max高电平输入信号:5V Max灌电流:16mA, 正向边缘触发宽:10μs(min) Tr/Tf:1μs(max) |
程序信号输出 1 | 集电极开路输出(Max外加电压为25V, Max灌电流为100mA) |
程序信号输出 2 |
*1. 在控制输出电流时, 电流的准确度和直线性以及显示器准确度不包含初始漂移和内置零件的温度漂移引起的负载变动。 *2. 当运行同规格的PAV系列产品2台以上时, Min负载电流为额定值的5%以上。 额定输出电压为160V~650V的机型:运行4台以下时, Min负载电流为额定值的5%以上, 运行超过4台时, Min负载电流为额定值的20%以上。 *3. 主机显示电流合计值时的电流计显示精度为额定电流合计的2%±1计数 *4. 需要起保护作用的外装二极管。
动作环境温度和湿度 | 0℃~50℃, 20%rh~90%rh(无结露) |
---|---|
储存环境温度和湿度 | -20℃~85℃, 10%rh~95%rh(无结露) |
接地位置 | 室内、过电压类别II 高度:高达 3000m(在2000m以上需要降低动作环境温度) 在2000m~3000m时动作环境温度为0℃~40℃ |
冷却方式 | 使用内置风扇的强制制冷 |
---|---|
重量 | 1.9kg以下:200W, 400W类型(额定输出电压为10V~100V, 以及160V~650V的机型) 2.0kg以下:600W, 800W类型(额定输出电压为160V~650V的机型) 2.1kg以下:600W, 800W类型(额定输出电压为10V~100V的机型) |
外形尺寸 | 外形图参照 |
耐振动 | IEC60068-2-64 |
耐冲击 | 196.1m/s2(20G)以下, 正弦半波, 11ms, 非包装, 非动作时(IEC60068-2-27) |
安全性 | 适合以下的指令以及标准要求事项 低电压指令 2014/35/EU UL/EN/IEC 61010-1(Class I *1,污染度 2 *2), (依照 UL/EN60950-1)) ● 额定输出电压为10V, 20V, 36V, 60V的机型 输出端子以及各种信号端子为非危险电压 ● 额定输出电压为100V, 160V, 320V, 650V的机型 输出端子, J1, J2端子为危险电压(其他信号端子为非危险电压) | |
---|---|---|
EMC | 适合以下的指令以及标准要求事项 EMC指令2014/30/EU EN/IEC 61326-1(依照 EN55022/EN55024) | |
耐电压 *3 | ● 额定输出电压为10V, 20V, 36V的机型 4242Vdc:输入-输出(包括各种信号端子)之间 2828Vdc:输入-FG之间 707Vdc:输出(包括各种信号端子)-FG之间 | ● 额定输出电压为60V, 100V的机型 4242Vdc:输入-输出(包括各种信号端子)之间 2828Vdc:输入-FG之间 707Vdc:各种信号端子(J1/J2端子以外) -FG之间 1910Vdc:输出及J1/J2端子-各种信号端子(J1/J2 端子以外)之间 1380Vdc:输出及J1/J2端子-FG之间 |
● 额定输出电压为160V, 320V的型号 2970Vdc:输入-输出(包括各种信号端子)之间 2828Vdc:输入-FG之间 707Vdc:各种信号端子(J1/J2端子以外)-FG之间 4242Vdc:输入-各种信号端子(J1/J2端子以外)之间 3200Vdc:输出及J1/J2端子-各种信号端子(J1/J2端子以外)之间 2000Vdc:输出及J1/J2端子-FG之间 | ● 额定输出电压为650V的机型 3704Vdc:输入-输出(包括各种信号端子)之间 2828Vdc:输入-FG之间 707Vdc:各种信号端子(J1/J2端子以外)-FG之间 4242Vdc:输入-各种信号端子(J1/J2端子以外)之间 4244Vdc:输出以及J1/J2端子-各种信号端子(J1/J2端子以外)之间 2780Vdc:输出以及J1/J2端子-FG之间 | |
绝缘阻抗 | 100MΩ以上(25℃、70%rh) | |
噪音端子电压 | IEC/EN 61326-1, Class B, FCC part15-B, VCCI-B | |
噪音电场强度 | IEC/EN 61326-1, Class A *4, FCC part15-A, VCCI-A |
*1. 本产品为Class I机器。请务保证本产品的保护导体端子接地。如果没有正确地接地, 就不能保证其安全性。 *2. 污染是附着异物(固体, 液体, 或者气体)会引起绝缘耐力和表面电阻率下降的状态。污染度2则是指只有非导电性的污染, 可能会不时地因结露发生暂时导电性的状态。 *3. 外加测试电压时间:1分钟 *4. 本产品为 Class A 机器。为在工业环境中使用而设计的。如果在住宅区使用本产品有可能会引起造成干涉的原因。若发生此种情况时, 为防止干涉收音机或电视机播放接收信号, 有时需要采取特别措施以减少用户产生的电磁辐射。
*PAV/J包括在主机内。
