大功率宽量程直流电源
PXT 系列 – 20kW
2,300,000円
- 在3U尺寸中实现了Max 20kW的输出
- 支持Max电压1500V
- 配备泄放电阻ON/OFF功能
- 配备输出ON/OFF延迟功能
- 即使在环境温度高达50℃的情况下也能连续满负荷工作
- Max 可 25 台 (500kW) 并联运行
※希望10 台以上并联运行的客户请咨询我们。 - 单控并联运行功能（相同机型Max 25台）
- 配备可直观操作的触摸屏
- 标配LAN、USB、RS232C、外部模拟控制
| Image | SKU | Output Power [W] | Output CV [V] | Output CC [A] | 標準価格 | WEBかんたんお見積り |
|---|---|---|---|---|---|---|
 | PXT20K-500 | 20kW | 0 〜 500 | 120 | 2,300,000円 （税込：2,530,000円） | |
 | PXT20K-1000 | 20kW | 0 〜 1000 | 60 | 2,300,000円 （税込：2,530,000円） | |
| PXT20K-1500 | 20kW | 0 〜 1500 | 30 | 2,300,000円 （税込：2,530,000円） |
阵容
| Image | SKU | Output Power [W] | Output CV [V] | Output CC [A] | 標準価格 | WEBかんたんお見積り |
|---|---|---|---|---|---|---|
| PXT20K-500 | 20kW | 0 〜 500 | 120 | 2,300,000円 （税込：2,530,000円） | |
| PXT20K-1000 | 20kW | 0 〜 1000 | 60 | 2,300,000円 （税込：2,530,000円） | |
| PXT20K-1500 | 20kW | 0 〜 1500 | 30 | 2,300,000円 （税込：2,530,000円） |
规格
输出额定
Open in a new window
| 项目 | PXT20K-500 | PXT20K-1000 | PXT20K-1500 |
|---|---|---|---|
| 额定功率 | 20000W | ||
| 额定电压*1 | 0V ～ 500V | 0V ～ 1000V | 0V 〜 1500V |
| 额定电流 *1 | 120 A | 60 A | 30 A |
*1. 受 Max 输出功率限制。
输出电压
Open in a new window
| 项目 | PXT20K-500 | PXT20K-1000 | PXT20K-1500 | |
|---|---|---|---|---|
| Max 可设定电压 | 525V | 1050V | 1575V | |
| 设定精度 | ±(0.2 % of setting + 0.1 % of rating) | |||
| 设定分辨率 | 0.05V | 0.1V | 0.1V | |
| 电源变动 *1 | ±100mV | ±200mV | ±300mV | |
| 负荷变动 *2 | ±250mV | ±750mV | ±750mV | |
| 遥控感测 Max 补偿电压（往复）（TYP） | 10% of rating | |||
| 内部抵抗設定上限値 | 5250mΩ | 21000mΩ | 63000mΩ | |
| 内部电阻设定分辨率 | 1mΩ | 2mΩ | 5mΩ | |
| 响应切换 | FAST、SLOW | |||
| 通过速率切换 | 25V/ms | 50V/ms | 75V/ms | |
| 12.5V/ms | 25.0V/ms | 37.5V/ms | ||
| 1.25V/ms | 2.50V/ms | 3.75V/ms | ||
| 0.125V/ms | 0.250V/ms | 0.375V/ms | ||
| 通过速率设定精度 | ±（20% of setting +2.5ms） | |||
| 过渡响应*3 | 6ms以下 | |||
| 脉动噪声*4 | p-p*5 | 700mV | 1500mV | 1750mV |
| rms*6 | 100mV | 250mV | 300mV | |
| 上升沿时间*7 | 全负载*8 | 25ms | ||
| 无负载 | 25ms | |||
| 下降时间*9 | 全负载*8 | 25ms | ||
| 无负载 | 750ms | |||
*1 200Vac 输入时为180Vac ～ 252Vac、400Vac 输入时为342Vac ～ 504 Vac。一定负载下。 *2 额定输出电压下使负载从无负载变化到全负载（额定输出功率／额定输出电压）时的变化量。在感测点进行测量。 *3 CV 模式的响应设置为“FAST”时。输出电压恢复至额定输出电压 ±(0.1% + 10mV) 以内的时间。输出电流的变动值为设定的输出电压下 Max 电流的 50% ～ 100%。 *4 CV 模式的响应设置为“FAST”时。额定输出电流时。使用 JEITA RC-9131C 探测器，使用 100：1 探测器测得的值。 *5 测量频率范围 10Hz ～ 20MHz *6 测量频率范围 10Hz ～ 1MHz *7 CV 模式的响应设置为“FAST”时。适用于从额定输出电压的 10% 到 90% 的变化。 *8 使用纯电阻时 *9 CV 模式的响应设置为“FAST”时。适用于从额定输出电压的 90% 到 10% 的变化。
输出电流
Open in a new window
| 项目 | PXT20K-500 | PXT20K-1000 | PXT20K-1500 |
|---|---|---|---|
| 设定可能 Max 电流 | 126A | 63A | 31.5A |
| 设定精度 | ±（0.75% of rating） | ||
| 设定分辨率 | 0.01A | 0.005A | 0.002A |
| 电源变动 | ± 240mA | ± 120mA | ± 60mA |
| 负荷变动 | ± 240mA | ± 120mA | ± 60mA |
| 上升沿时间（短路）(TYP) *2 | 25ms | ||
| 下降沿时间（短路）(TYP) *3 | 5ms | ||
| 响应切换 | FAST、SLOW | ||
| 通过速率切换 （TYP）*1 | 6A/ms | 3A/ms | 1.5A/ms |
| 3A/ms | 1.5A/ms | 0.75A/ms | |
| 0.3A/ms | 0.15A/ms | 0.075A/ms | |
| 0.03A/ms | 0.015A/ms | 0.0075A/ms | |
| 通过速率设定精度 | ±（20% of setting +2.5ms） | ||
*1 并联运行时，该值乘以配置中的单元数。 *2 CC 模式的响应设置为“FAST”时。适用于从额定输出电流的 10% 到 90% 的变化。 *3 CC 模式的响应设置为“FAST”时。适用于从额定输出电流的 90% 到 10% 的变化。
输出功率
Open in a new window
| 项目 | PXT20K-500 | PXT20K-1000 | PXT20K-1500 |
|---|---|---|---|
| Max 可设定功率*1 | 21000W | ||
| 设定精度*2 | ±（0.5% of power rating + 0.5% of current rating × Vout） | ||
| 设定分辨率 | 2W | ||
*1 并联运行时，该值乘以配置中的单元数。 *2 从额定功率的 5% 以上开始保证。额定功率的 5% 以下作为 TYP 值保证。
200V三相3线输入
Open in a new window
| 项目 | 全部机型通用 |
|---|---|
| 公称输入额定值 | 200Vac ～ 240Vac, 50Hz ～ 60Hz |
| 输入电压范围 | 180Vac ～ 252Vac |
| 输入频率范围 | 47Hz ～ 63Hz |
| 输入电流（Max 值）*1 | 80A（输入电压 180V时） |
| 输入功率（Max 值）*1 | 24kVA |
| 冲击电流（TYP）*2 | 90A |
| 功率因数（TYP）*1 | 0.96 |
| 输出保持时间 | 10ms 以上 |
*1 额定输出电流下额定输出功率时。 *2 POWER 开关开启时的峰值电流 Max 值。（输入滤波器的电容中的浪涌电流除外）
400V三相3线输入
Open in a new window
| 项目 | 全部机型通用 |
|---|---|
| 公称输入额定值 | 380Vac ～ 480Vac, 50Hz ～ 60Hz |
| 输入电压范围 | 342Vac ～ 504Vac |
| 输入频率范围 | 47Hz ～ 63Hz |
| 输入电流（Max 值）*1 | 40A（输入电压 342V时） |
| 输入功率（Max 值）*1 | 24kVA |
| 冲击电流（TYP）*2 | 70A |
| 功率因数（TYP）*1 | 0.96 |
| 输出保持时间 | 10ms 以上 |
*1 额定输出电流下额定输出功率时。 *2 POWER 开关开启时的峰值电流 Max 值。（输入滤波器的电容中的浪涌电流除外）
显示
Open in a new window
| 项目 | PXT20K-500 | PXT20K-1000 | PXT20K-1500 | |
|---|---|---|---|---|
| 电压表 | Max 显示值 | ± 600.00V | ± 1200.00V | ± 1800.00V |
| 显示精度 | ±（0.1% of reading + 0.2% of rating） | |||
| 电流计 | Max 显示值 | ± 168.000A | ± 84.000A | ± 42.000A |
| 显示精度 | ±（0.75 % of rating） | |||
| 功率计 | Max 显示功率*1 | ± 24.000kW | ||
| 显示精度 | 显示电压计和电流计的累计值 | |||
| 动作显示 | 输出 ON/OFF | 前面板上的 OUTPUT LED 亮绿色灯 | ||
| 动作模式 | 显示器左上部显示以下内容 CV 模式时： CV 图标 CC 模式时： CC 图标 CP 模式时： CP 图标 | |||
| 远程（LAN） | 显示器左上部显示以下内容 未连接： 红色 LAN 图标 正在准备连接： 橙色 LAN 图标 已连接： 绿色 LAN 图标 | |||
| 报警 | 在显示器上显示已启动保护功能的内容 | |||
| SCPI 错误 | 在显示器上显示当前发生的错误 | |||
| POWER OFF | 显示残留电荷警告、 显示器熄灭后重新启动 | |||
| 键锁定 | 按键锁定状态显示在显示器的右上方 | |||
| 感测 | 感测有效时，在显示器右上方显示感测图标 | |||
| 并联运行时 | 在从机上显示从机的状态 | |||
| 外部控制 | 数字输入输出有效时，在显示器右上方显示 EXT 图标 | |||
| 当时序运行时 | 在显示器右上方显示 RUN 图标 | |||
| 同步状态 | 在显示器右上方显示 Sync 图标 | |||
| 延迟输出 | 在显示器左上方显示黄色标记 | |||
*1 小于10kW 时，单位为W。
保护功能 LOW报警
Open in a new window
| 项目 | PXT20K-500 | PXT20K-1000 | PXT20K-1500 | |
|---|---|---|---|---|
| OVP（过电压保护） | 保护动作 | 输出OFF、显示器上显示“OVP”。从机上显示“SLV OVP”。 | ||
| 设定范围 | 50V 〜 550V | 100V ～ 1100V | 150V 〜 1650V | |
| 设定精度 | ±（0.1% of setting + 0.2% of rating） | |||
| 设定分辨率 | 0.05V | 0.1V | 0.1V | |
| OCP（过电流保护） | 保护动作 | 输出OFF、显示器上显示“OCP”。从机上显示“SLV OCP” | ||
| 设定范围 *1 | 12A〜132A | 6A～66A | 3A〜33A | |
| 设定精度 | ±(0.75 % of rating) | |||
| 设定分辨率 | 0.01A | 0.005A | 0.002A | |
| OPP（过功率保护） | 保护动作 | 输出OFF、显示器上显示“OPP”。从机上显示“SLV OPP” | ||
| 设定范围 *1 | 2kW〜24kW | |||
| 设定精度 | ±（1.0% of power rating +1.0% of current rating × Vout） | |||
| 设定分辨率 | 2W | |||
| UVP（低电压保护） | 保护动作 | 输出OFF、显示器上显示“UVP”。从机上显示“SLV UVP”。 | ||
| 设定范围 | 0V〜 500V | 0V ～ 1000V | 0V〜1500V | |
| 可选择 | Enable / Disable | |||
| 设定精度 | ±（0.1% of setting + 0.2% of rating） | |||
| 设定分辨率 | 0.05V | 0.1V | 0.1V | |
| Watchdog Alarm （通信异常保护） | 保护动作 | 输出OFF、显示器上显示“WDOG” | ||
| 设定范围 | 1s 〜 3600s | |||
| 可选择 | Enable / Disable | |||
| External Alarm LOW Level （外部输入报警检测） | 保护动作 | 输出OFF、显示器上显示“EXT LOW”。 | ||
*1 并联运行时，该值乘以配置中的单元数。
保护功能 HIGH报警
Open in a new window
| 项目 | 全部机型通用 | |
|---|---|---|
| Reverse Alarm（反接检测保护） | 保护动作 | 输出OFF、显示器上显示“REVE” |
| OHP（过热保护） | 保护动作 | 输出OFF、显示器上显示“OHP”。从机上显示“SLV OHP”。 |
| Line OVP（系统过电压保护） | 保护动作 | 输出OFF、显示器上显示“LOVP”。从机上显示“SLV LOVP”。 |
| 设定范围 | 输入电压额定 200Vac 机型： 200V ～ 258V 输入电压额定 400Vac 机型： 380V ～ 516V | |
| Line UVP（系统低电压保护） | 保护动作 | 输出OFF、显示器上显示“LUVP”。从机上显示“SLV LUVP”。 |
| 设定范围 | 输入电压额定 200Vac 机型： 175V 以下 输入电压额定 400Vac 机型： 333V 以下 | |
| Line Frequency Error（系统频率异常保护） | 保护动作 | 输出OFF、显示器上显示“FREQ”。从机上显示“SLV FREQ” |
| 检测值 | 42Hz / 68Hz | |
| External Alarm HIGH Level（外部输入报警检测） | 保护动作 | 输出OFF、显示器上显示“EXT HIGH” |
| Parallel Communication Error（并联运行通信异常检测） | 保护动作 | 输出OFF、显示器上显示“PARA COM”。 |
| Para Other Slave Alarm（并联运行 发生Slave 异常） | 保护动作 | 输出OFF、显示器上显示“SLV OTHR”。 |
| Incorrect Slave Alarm（连接非对象设备） | 保护动作 | 输出OFF、显示器上显示“SLV INC”。 |
| Too many connections（并联连接过剩） | 保护动作 | 输出OFF、显示器上显示“TOO MANY” |
| Hardware ERR*1（硬件错误） | 保护动作 | 输出OFF、显示器上显示“ERRH”。从机上显示“SLV ERRH” |
| Software ERR*2（软件错误） | 保护动作 | 输出OFF、显示器上显示“ERRS”。从机上显示“SLV ERRS”。 |
*1 检测到与硬件相关的异常，在内部单元紧急停止的情况下发生。 *2 检测到与软件相关的异常，在内部单元紧急停止的情况下发生。
外部模拟输入输出
Open in a new window
| 项目 | 全部机型通用 | ||
|---|---|---|---|
| 输入部 | 输入点数 | 2点 | |
| 外部输出电压控制（CV） | 设定范围 | 额定输出电压的 0 % 〜 100 % | |
| 输入电压范围 | 0V ～ +5V 或 0V ～ +10V（可选择） | ||
| 精度 | ±（1 % of rating） | ||
| 外部电流控制（CC） 外部功率控制（CP）*1 | 设定范围 | 额定电流、额定功率的 0% ～ 100% | |
| 输入电压范围 | 0V ～ +5V 或 0V ～ +10V（可选择） | ||
| 精度 | ±（1 % of rating） | ||
| 输出部 | 输出点数 | 2点 | |
| 电压监视器（VMON） 电流监视器（IMON） | 监控范围 | 额定输出电压的 0 % 〜 100 % | |
| 输出电压范围 | 0V ～ 5V 或 0V ～ 10V（可选择） | ||
| 精度 | ±（1 % of rating） | ||
*1 可选择电流控制、功率控制的任意一个。
外部数字输入
Open in a new window
| 项目 | 全部机型通用 | |
|---|---|---|
| 固定输入点数 | 1 点（可切换极性） | |
| 选择输入点数 | 5 点（可切换极性） | |
| 输入形式 | 光电耦合器绝缘输入（同时支持灌电流／拉电流） | |
| 固定功能 | ALARM IN | HIGH 报警的发生 |
| 选择功能 | OFF | 不使用端子 |
| OUTPUT ON | 使输出 ON | |
| OUTPUT OFF | 使输出 OFF | |
| OUTPUT CTRL | 使输出 ON/OFF | |
| L ALARM IN | LOW 报警的发生 | |
| ALARM CLR | 解除 LOW 报警 | |
| SEQ RUN | 时序开始／结束 | |
| SEQ PAUSE | 时序停止／重新开始 | |
| SEQ TRIG IN | 输入时序用触发 | |
| ACQUIRE TRIG | 输入测量用触发 | |
| MEM1 RECALL | 调用预设存储器 1 | |
| MEM2 RECALL | 调用预设存储器 2 | |
| INTEG CTRL | 累计测量的开始／停止 | |
| INTEG RESET | 复位累计测量数据 | |
| 外部电路电源范围 | 12 V ～ 24 Vdc（± 10 %） | |
外部数字输出
Open in a new window
| 项目 | 全部机型通用 | |
|---|---|---|
| 输出点数 | 6 点（可切换极性） | |
| 输出形式 | 半导体继电器输出 | |
| 选择功能 | OFF | 不使用端子 |
| OUTPUT ON | 输出 ON 时输出信号 | |
| POWER ON | 电源 ON 时可输出时输出信号 | |
| H ALARM OUT | 发生 HIGH 报警时输出信号 | |
| L ALARM OUT | 发生 LOW 报警时输出信号 | |
| CC STATUS | 以 CC 模式动作时输出信号 | |
| CV STATUS | 以 CV 模式动作时输出信号 | |
| SEQ STATUS | 执行时序时输出信号 | |
| SEQ TRIG OUT | 输出时序用触发 | |
| EXT DIN BUSY | 数字输入为 BUSY 状态时输出信号 | |
| MEM1 ACT TIME | 预设存储器 1 设定完成后输出信号 | |
| MEM2 ACT TIME | 预设存储器 2 设定完成后输出信号 | |
| RELAY DRIVE | 与DC OUTPUT 端子的输出 ON/OFF 联动，输出时间差约 100 ms 的信号。只能设置为Ch.6。 | |
通讯接口
Open in a new window
| 项目 | 全部机型通用 | |
|---|---|---|
| 通用规格 | 软件协议 | IEEE std. 488.2-1992 |
| 指令语言 | 符合 SCPI Specification 1999.0 规格 | |
| RS232C | 硬件 | D-SUB 9 针连接器 波特率： 1200 ／ 2400 ／ 4800 ／ 9600 ／ 19200 ／ 38400 ／ 57600 ／115200 bps 数据长度： 8bit、停止位： 1bit、奇偶校验位： 无 流量控制： 无／ CTS-RTS |
| 程序信息终结 | 接收时 LF、发送时 LF | |
| USB (设备) | 硬件 | 标准 B 型插座 符合USB2.0， 通信速度 480 Mbps (High Speed) |
| 程序信息终结 | 接收时：LF or EOM、发送时：LF + EOM | |
| 通信速度 | USBTMC-USB488 标准设备级 | |
| USB（主机） | 硬件 | 标准 A 型插座 符合USB2.0， 通信速度 480 Mbps (High Speed) |
| LAN | 硬件 | IEEE 802.3 100BASE-TX/10BASE-T Ethernet |
| 通信协议 | SCPI-RAW、SCPI-Telnet、HiSLIP、VXI-11 | |
| 程序信息终结 | SSCPI-RAW：接收时 LF、发送时 LF HiSLIP: 接收时为LF 或END、发送时为LF + END | |
| 支持标准 | LXI Version 1.5 Specifications 2016 | |
各类功能
Open in a new window
| 项目 | 全部机型通用 | ||
|---|---|---|---|
| 同步功能（时钟同步） | 概要 | 使用EXT SYNC 连接器与其他PXT系列连接后，当建立内部时钟同步时，显示器上显示SYNC 图标。 | |
| 时序同步 | 使程序开始和步开始同步 | ||
| 测量同步 | 使测量开始同步 | ||
| 输出同步 | 使输出ON/OFF 同步 | ||
| 序列功能 | 动作模式 | CV 模式、CC 模式、CP 模式 | |
| Max 程序数 | 30 | ||
| Max 步数 | 10000 | ||
| 步执行时间 | 1ms 〜 3600000s | ||
| 循环次数 | 1 ～ 100000、或无限 | ||
| 输出ON/OFF 延迟功能 | 设定时间 | 0.0s 〜 99.9s | |
| 设定分辨率 | 0.1s | ||
| 过电流保护（OCP）延迟功能 | 设定时间 | 1ms 〜 2000ms | |
| 设定分辨率 | 1ms | ||
| 虚拟多通道总线（VMCB）功能 | 主机与 PC 之间的连接 | LAN、USB、RS232C | |
| 与从机的连接 | LAN | ||
| 测量触发 | 测量开始条件（触发源） | 可选择测量开始条件（从显示器输入时、通过远程控制输入指令时、通过外部控制输入信号时、同步操作时） | |
| 测量次数 | 1 〜 65536 | ||
| 测量延迟时间 | 设定范围 | 0s 〜 100s | |
| 设定分辨率 | 0.1ms | ||
| 测量间隔 | 设定范围 | 0.1ms 〜 3600s | |
| 设定分辨率 | 0.1ms | ||
| 试验时间 | 设定范围 | 0.1ms 〜 1s | |
| 设定分辨率 | 0.1ms | ||
| I-V 特性功能 | 动作模式 | CV 模式、CC 模式 | |
| 设定项目数 | 3 点 ～ 100 点（点与点之间通过直线进行插补） | ||
| 预先设定内存 | 存储器数 | 20 | |
| 保存项目 | CV、CC、CP 各模式下的设定值、保护功能设定值、IR 设定值 | ||
| 设置存储器 | 存储器数 | 21 | |
| 保存项目 | 输出ON/OFF、输出电压值/输出电流值/输出功率值、输出模式（Output Mode）、响应（Response）、通过速率（Slew Rate）、优先动作模式（Priority when output is ON）、泄放功能（Bleeder）、输出延迟（Output Delay）、I-V 特性的点数（Count）、内部电阻可变值（IR）、过电压保护（OVP）、低电压保护（UVP, UVP Enable）、过电流保护（OCP, Delay）、过功率保护（OPP）、系统过电压保护（Line OVP）、测量触发的设定（Source, Count, Delay, Enable, Timer）、累计的设定（Gate, Reset） | ||
| 键锁定 | Level1 | 可调用输出ON/OFF 和预设存储器 | |
| Level2 | 可进行输出ON/OFF | ||
| Level3 | 可进行输出OFF | ||
| 并联运行台数 | Max 25 台 *希望10 台以上并联运行的客户请咨询我们。 | ||
一般规格
Open in a new window
| 项目 | PXT20K-500 | PXT20K-1000 | PXT20K-1500 | |
|---|---|---|---|---|
| 重量 | 约38kg | 约38kg | 约37kg | |
| 外形尺寸 | 430（455）W×128（160）H×720（980）Dmm（ Max 尺寸）详情参考外形尺寸图。 | |||
| 环境条件 | 工作环境 | 室内使用，过电压类别 II | ||
| 工作温度 | 0 ℃～ +50 ℃ | |||
| 工作湿度 | 20 %rh ～ 85 %rh（不结露） | |||
| 存放温度 | -25 ℃～ +60 ℃ | |||
| 存放湿度 | 90 %rh 以下(无结露) | |||
| 高度 | 海拔 2000 米以下 | |||
| 冷却方式 | 使用风扇强制空冷 | |||
| 附件 | INPUT端子盖、外部控制用连接器套件（1 组）、底盘连接线、OUTPUT端子盖、DC OUTPUT端子用螺丝（1 组）、EXT SYNC 连接器盖、SENSING 端子盖、SENSING 连接器（2 个）、同步运行信号电缆套件、安全注意事项（1 本）、China RoHS 表（1 张）、安装手册（1 本）、重物警告标贴（1 张） | |||
| 耐电压 | 输入－ GND 间 | 2200Vac、1 分钟 | ||
| 输入－输出间 | ||||
| 输出－ GND 间 | 1800Vdc、1 分钟 | 1800Vdc、1 分钟 | 3000Vdc、1 分钟 | |
| 绝缘电阻 | 输入－ GND 间 | 30 MΩ、500 Vdc | ||
| 输入－输出间 | 30 MΩ、1000 Vdc | |||
| 对接地电压 | ± 1000V | ± 1000V | +2000 V ／ -1000 V | |
| 电磁符合性(EMC)*1 *2 | 符合以下的指令及规格的要求事项 EMC指令2014/30/EU EN 61326-1（Class A*3） | |||
| 安全性 *1 | 符合以下的指令及规格的要求事项 低电压指令2014/35/EU*2 EN 61010-1（Class I*4, 过电压类别Ⅱ, 污染度 2*5） | |||
*1 不适用于定制产品和改装产品。*2 仅适用于本体上标有 CE 标志/UKCA 标志的型号。*3 PXT 系列为 A 类设备。设计用于工业环境。在住宅区使用 PXT 系列可能会造成干扰。在这种情况下，用户可能需要采取特殊措施以减少电磁辐射，从而防止对无线电或电视广播接收的干扰。*4 PXT 系列为 I 类设备。必须将 PXT 系列的保护导体端子接地。如果未正确接地，则无法保证安全性。*5 污染是指附着异物（固体、液体或气体）可能导致绝缘耐压或表面电阻率降低的状态。污染度 2 假定仅存在非导电性污染，并且偶尔会因结露而暂时变为导电状态。

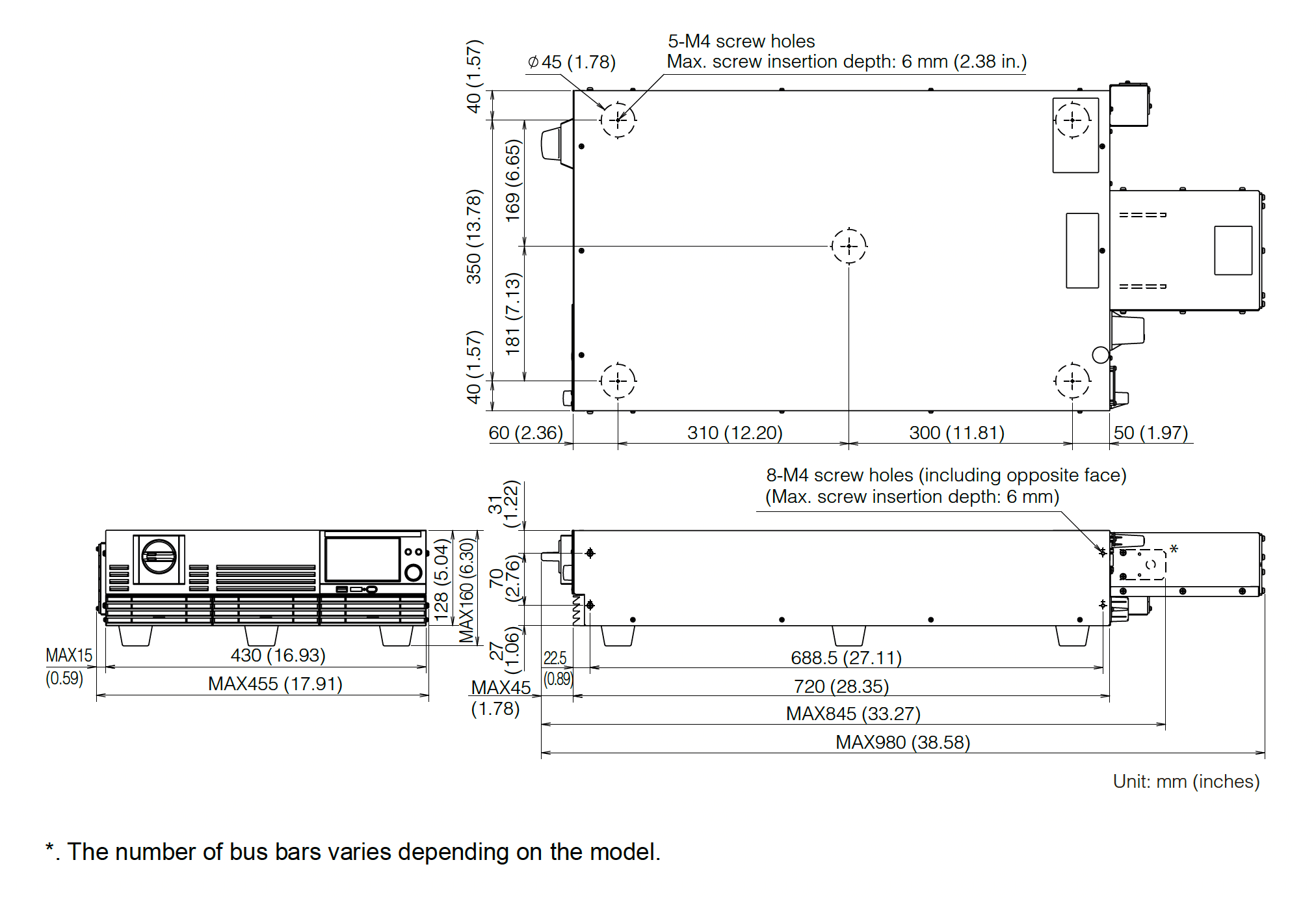

外形尺寸图(mm)
选购件
负载电缆套组
支持： PXT20K-500
支持：PXT20K-1000、PXT20K-1500
三相输入电源线
并联运行电缆
机架固定件托架
GPIB转换器
图录
大功率宽量程直流电源 – PXT 系列
手动
PXT
2D CAD
PXT20K-500
PXT20K-1500
PXT20K-1000
更新程序/驱动程序
PXT – Firmware Updater
PXT series – IVI-COM Multi-Environment Drivers
技术数据
PXT_Series
