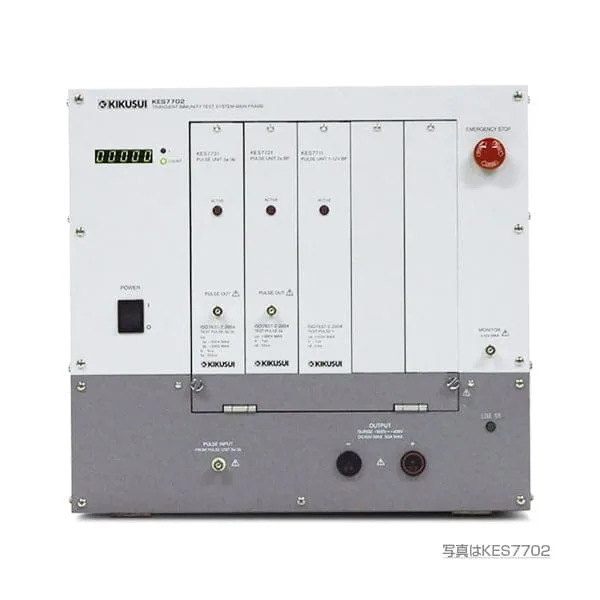

主框架 50A
KES7702
価格お問い合わせ
- 主框架 50A ｜内置CDN
- 对应ISO7637-2.2004、ISO7637-2.2011、ISO7637-3.2007、ISO16750-2.2010
- 备有产生Pulse5b的抛负载抑制器
- 采用单元方式来实现小型化的框架
- 输出端子设定为ISO7637-2设备中规定的高度50mm
- CDN备有60V/50A和60V/100A 两种
- 能够通过专用软件（日语对应）设定条件并控制测试仪。
- 备有JASO D001-94脉冲单元可供选装。
产品概览
KES7700系列是采用紧凑的单元方式的瞬态浪涌测试仪。每个脉冲单元均配 备浪涌发生电路，符合ISO7637-2、ISO7637-3、ISO16750-2、JASO D001、 SAE J1113等标准。而且符合各汽车制造商各自的标准。
ISO7637标准规定了脉冲1、脉冲2a、脉冲3a/3b，ISO16750-2标准规定了脉 冲5a/5b。各脉冲分别模拟连接线束的电子设备在汽车正常动作时发生的电 磁现象和开关开闭时的电磁耦合，以及发电机在电池断开时发生的抛负载浪 涌等，对车载电子设备的耐受性进行试验。这项试验的评估对象是车载电子 设备的误动作和受到的破坏。
规格
规格
Open in a new window
| 型号 | KES7702 | KES7703 |
|---|---|---|
| CDN容量 | DC60Vmax 50AMax | DC60Vmax 100AMax |
| 驱动电源 | AC100V〜AC240V（出场时设置※）≦50/60Hz 500VA | |
| 外形尺寸（Max尺寸） | 440W×405H×605Dmm | 440W×405H×620Dmm |
| 重量 | 约45kg | 约48kg |
| PC接口 | RS232C | |
| 脉冲单元 | 插件型：5个单元（宽度250mm以内），外部连接型：2个单元 | |
| 其他 | 外部电源控制输出（用于 EUT 的直流电源模拟控制终端） 监控端子（100:1）、外部停止端子、警报指示灯端子（24 V DC，最大 500 mA） 紧急停止开关 | |
※ 出场时从AC100V/110V/115V/120V/200V/220V/230V/240V 的设定选项中选择。
