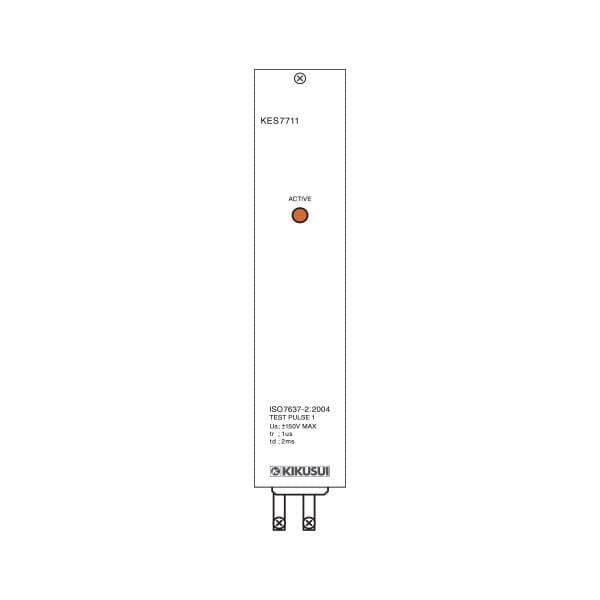

脉冲单元 1-12V
KES7711A
価格お問い合わせ
- 脉冲单元 1-12V
- 对应ISO7637-2.2004、ISO7637-2.2011、ISO7637-3.2007、ISO16750-2.2010
- 备有产生Pulse5b的抛负载抑制器
- 采用单元方式来实现小型化的框架
- 输出端子设定为ISO7637-2设备中规定的高度50mm
- CDN备有60V/50A和60V/100A 两种
- 能够通过专用软件（日语对应）设定条件并控制测试仪。
- 备有JASO D001-94脉冲单元可供选装。
产品概览
KES7711A 及 KES7713B/7714 是产生在 ISO 设备及 SAE 设备中要求的试验脉冲 1 的脉冲单元。Pulse1 是对电感 性负载的电源被切断时产生的过渡现象进行模拟。
规格
规格
Open in a new window
| 型号 | KES7711A |
|---|---|
| 脉冲单元 | 插件型 |
| 峰值电压（Us） | ±20.0V〜±150.0V（0.1V step） |
| 输出阻抗（Ri） | 2Ω、4Ω、10Ω |
| 上升时间（tr） | 1μs(+0μs、-0.5μs) |
| 脉冲宽度（td） | CDN输出时： 2000μs±400μs（无负载时）、1500μs±300μs（10Ω负载时） 1000μs±200μs（4Ω负载时）、600μs±120μs（2Ω负载时） PLUSEOUT输出时：200μs〜500μs（输出端开路时）（固定值） |
| 重复间隔（t1） | CDN输出时：0.5s〜99s（0.1s step） PLUSEOUT输出时：0.2s〜99s（0.1s step） |
| DC切断时间（t2） | CDN输出时：2ms〜200ms（1ms step）、PLUSEOUT输出时：0ms |
| 电涌延迟时间（t3） | 100μs以下 |
| 驱动电源 | 由主机供应 |
| 消耗功率 | – |
| 外形尺寸（Max尺寸） | 50W×260H×330Dmm |
| 重量 | 约2.7kg |
■可在2ms ～ 200ms 的范围内设定DC 切断时间。 ■可以输出正极性的波形，因此除ISO 设备以外，也支持汽车生产厂家自己的设备。 ■输出阻抗：由于可选择2Ω、4Ω、10Ω，因此除ISO 设备以外，也支持汽车生产厂家自己的设备。
