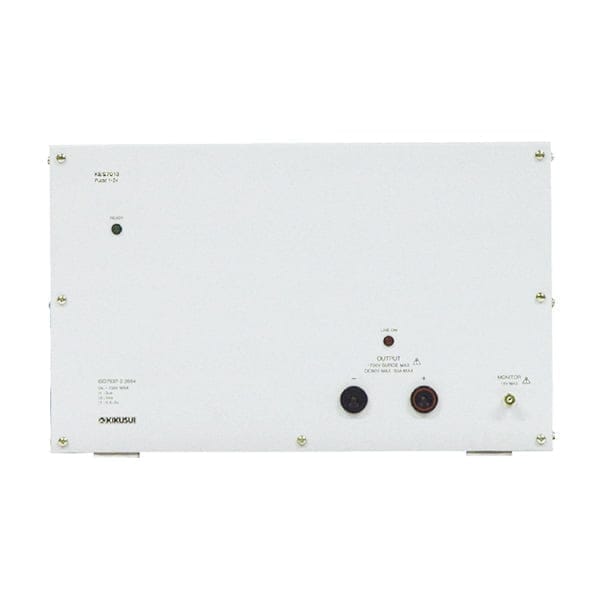

脉冲单元 1-24V
KES7713B
価格お問い合わせ
- 脉冲单元 1-24V
- 对应ISO7637-2.2004、ISO7637-2.2011、ISO7637-3.2007、ISO16750-2.2010
- 备有产生Pulse5b的抛负载抑制器
- 采用单元方式来实现小型化的框架
- 输出端子设定为ISO7637-2设备中规定的高度50mm
- CDN备有60V/50A和60V/100A 两种
- 能够通过专用软件（日语对应）设定条件并控制测试仪。
- 备有JASO D001-94脉冲单元可供选装。
产品概览
KES7711A 及 KES7713B/7714 是产生在 ISO 设备及 SAE 设备中要求的试验脉冲 1 的脉冲单元。Pulse1 是对电感 性负载的电源被切断时产生的过渡现象进行模拟。
规格
规格
Open in a new window
| 型号 | KES7713B | KES7714 |
|---|---|---|
| 脉冲单元 | 外部连接型 | |
| 峰值电压（Us） | ±20.0V〜±700.0V（0.1V step） | |
| 输出阻抗（Ri） | 20Ω(SAE)、50Ω(ISO) | |
| 上升时间（tr） | 1μs(+0μs、-0.5μs(SAE)、3μs(+0μs、-1.5μs(ISO) | |
| 脉冲宽度（td） | 1000μs±200μs（无负载时/50Ω负载时） | |
| 重复间隔（t1） | 0.5s〜99s（0.1s step） | |
| DC切断时间（t2） | 1ms〜200ms（1ms step） | |
| 电涌延迟时间（t3） | 100μs以下 | |
| CDN容量 | DC60Vmax 50Amax | DC60Vmax 100Amax |
| 驱动电源 | AC100V〜240V 50/60Hz | |
| 消耗功率 | 200VA | |
| 外形尺寸（Max尺寸） | 440W×280H×595Dmm | |
| 重量 | 约40kg | 约42kg |
■可在1ms ～ 200ms 的范围内设定DC 切断时间。 ■可以输出正极性的波形，因此除ISO 设备以外，也支持汽车生产厂家自己的设备。 ■输出阻抗：由于可选择20Ω、50Ω，因此也支持ISO7637-2.2004 设备以及SAE J113 设备。
选购件
图录
