脉冲单元 2a
KES7721
価格お問い合わせ
- 脉冲单元 2a
- 对应ISO7637-2.2004、ISO7637-2.2011、ISO7637-3.2007、ISO16750-2.2010
- 备有产生Pulse5b的抛负载抑制器
- 采用单元方式来实现小型化的框架
- 输出端子设定为ISO7637-2设备中规定的高度50mm
- CDN备有60V/50A和60V/100A 两种
- 能够通过专用软件（日语对应）设定条件并控制测试仪。
- 备有JASO D001-94脉冲单元可供选装。
产品概览

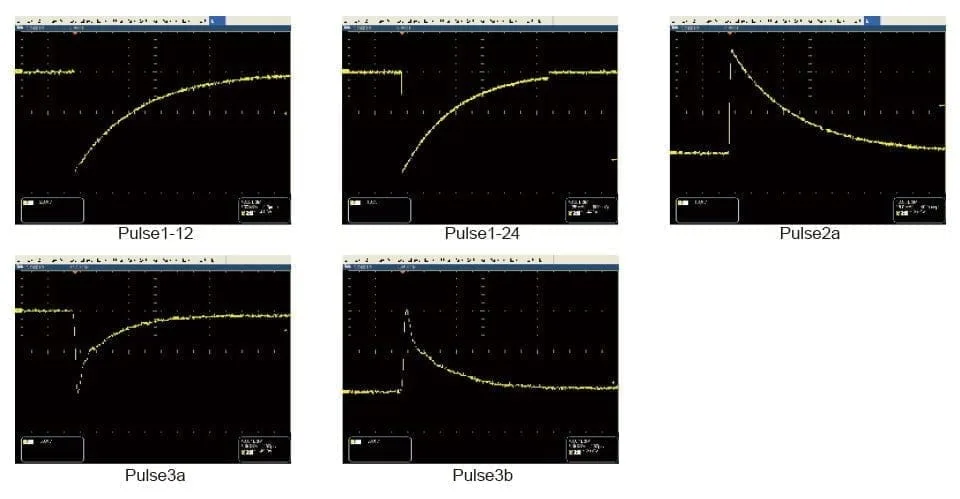

KES7721 是产生在 ISO 设备及 SAE 设备中要求的试验脉冲 2a 的 脉冲单元。 Pulse2a 是模拟，当与被测试物并联的装置的电流被突然切断时线 束的电感所产生的过渡现象。
规格
规格
Open in a new window
| 型号 | KES7721 |
|---|---|
| 脉冲单元2a | 插件型 |
| 峰值电压（Us） | ±20.0V〜±150.0V（0.1V step） |
| 输出阻抗（Ri） | 2Ω、4Ω、10Ω |
| 上升时间（tr） | 1μs（＋0μs、ー0.5μs） |
| 脉冲宽度（td） | 50μs±10μs（无负载时）、40μs±8.0μs（4Ω负载时）、12μs±2.4μs（2Ω负载时） |
| 重复间隔（t1） | 0.2s〜99s（0.1s step） |
| DC切断时间（t2） | 1ms〜100ms（1ms step） |
| 电涌延迟时间（t3） | 100μs以下 |
| 驱动电源 | 由主机供应 |
| 消耗功率 | – |
| 外形尺寸（Max尺寸） | 50W×260H×330Dmm |
| 重量 | 约2.5kg |
■输出阻抗：可选择2Ω、4Ω、10Ω，支持ISO7637-2.2004 设备以及汽车生产厂家自己的设备。 ■因此也支持ISO7637-3.2007 设备以及汽车生产厂家自己的设备。
