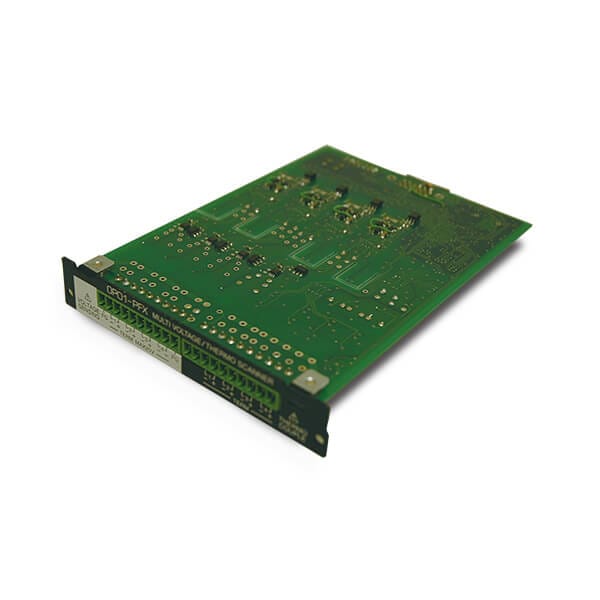

电压、温度计单元
OP02-PFX
110,000円 （税込：121,000円）
- 电压和温度计单位
- 兼容PFX2512/2532
カート機能が動くまでの
[yith_wcwl_add_to_wishlist]
产品概览
产品细节
电压、温度计单元
需要对电池组的各电池状态进行监视时，请安装 选购件的电压，温度计单元OP02-PFX。通过 在PFX2512，PFX2532 上安装OP02-PFX， 可利用1 块分别对4 个电池的电压及温度进行 监视和记录。（端口Max 可安装3 块） 对于多直列电池组，监视电池间的平衡极为重要，因此，电压，温度计单元可 根据各电池的状态结束充放电控制。并且，加入了电池组内的平衡（Max 电压 － Min 电压）扩大时，使充放电动作结束的功能。此外，进行脉冲放电时，对 于负载变动，可使所有电池在同步后的相同时机进行电压测量。
将要扩展的功能
- 监测数据：电池电压/ 电池温度
- 充电终止条件：电池电压/ 电池温度/ 电池间的电压差
- 放电终止条件：电池电压/ 电池温度/ 电池间的电压差
- 充放电终止条件：电池电压/ 电池温度/ 电池不平衡
- 保护功能：电池电压/ 电池温度/ 电池间的电压差
受限制的功能
- 一台电脑可控制的最大通道数为5。
规格
电池测量功能
Open in a new window
Static
| OP02-PFX | |
|---|---|
| 电池电压 | 每 100ms 的平均电压（Cell Voltage） |
| 电池温度 | 以热电偶作为测温体的温度测量功能，1 秒更新（Cell Temperature） |
电池电压测量
Open in a new window
Static
| OP02-PFX | |
|---|---|
| 测量端子数 | 4 |
| 测量范围 *1 | -2.0000 V 〜 20.0000 V |
| 测量精度 *2 | ±（0.05 ％ of reading + 0.02 % of rating） |
| 分辨率 | 0.1mV |
| 测量值 | 每 100ms 的平均电压 |
| 测量间隔 | 100ms |
电池温度测量
Open in a new window
热电偶电压（温度）测量部 *3
| OP02-PFX | |
|---|---|
| 测量端子数 | 4 |
| 热电偶种类 | K 型 |
| 测量范围 *4 | -100.0℃〜400.0℃ |
| 测量精度 *2 *5 | ±1.5 ℃（TYP 值） |
| 基准接点精度 *2 *6 | ±0.5℃（TYP 值） |
| 分辨率 | 0.1℃ |
| 测量间隔 | 1 s |
*1 可输入-20V ～ 22V。 *2 周围环境温度：18℃～ 28℃。 *3 温度单位以JIS C 1602-1995（ITS-90）为基准。（ITS-90: 国际温度刻度） *4 根据热电偶的规格（热电偶的种类，线径，覆盖）不同，所对应的测量温度范围也不同。 *5 在热电偶校准电压产生时的测量 *6 显示有内置传感器的性能。表示热电偶连接部（接口）的温度测量精度。 温度计的精度＝测量精度＋基准接点精度＋热电偶允许范围内的误差。
