序列创建和控制软件’Wavy 系列’

wavy

$480,00 – $640,00

  • 易于创建和编辑测序操作所需的测试条件数据
  • 测试条件数据文件保存功能，便于管理常规测试的条件。
  • 执行图 “允许检查执行序列的进度。
  • 通过 “监控图 “可以直观地观察实际输出。
  • 获得的监测数据可以作为测试结果存储。

Login to myKIKUSUI / What is myKIKUSUI?
采购考虑/报价要求
ImageSKUVer標準価格WEBかんたんお見積り
序列创建和控制软件SD024-PAV (Wavy for PAV)PAV系列Ver.6.0$480,00
（税込：$528,00）
序列创建和控制软件Wavy for PBZPBZ系列Ver.6.3$480,00
（税込：$528,00）
序列创建和控制软件SD027-PWR-01（Wavy for PWR-01）PWR-01系列Ver.6.0$480,00
（税込：$528,00）
序列创建和控制软件Wavy for PAS & PWRPAS・PWR系列Ver.5.0$480,00
（税込：$528,00）
序列创建和控制软件Wavy for PAT-TPAT-T系列Ver.5.1$480,00
（税込：$528,00）
序列创建和控制软件Wavy for PAGPAG系列Ver.6.0$480,00
（税込：$528,00）
序列创建和控制软件SD013-PWX (Wavy for PWX)PWX系列Ver.6.0$480,00
（税込：$528,00）
序列创建和控制软件SD025-PMX (Wavy for PMX)PMX-A系列Ver.6.0$480,00
（税込：$528,00）
序列创建和控制软件SD032-PCR-WE/WEA（Wavy for PCR-WE & PCR-WEA）PCR-WE/WE2・PCR-WEA/WEA2系列Ver.6.1$480,00
（税込：$528,00）
序列创建和控制软件SD011-PCR-LE (Wavy for PCR-LE)PCR-LE系列Ver.5.5$480,00
（税込：$528,00）
序列创建和控制软件SD023-PLZ-5W(Wavy for PLZ-5W)PLZ-5W系列Ver.5.0$480,00
（税込：$528,00）
序列创建和控制软件SD033-PLZ-5WH2（Wavy for PLZ-5WH2）PLZ-5WH2 系列Ver.5.0$480,00
（税込：$528,00）
序列创建和控制软件Wavy for PLZ-4WPLZ-4W/PLZ-4WL/PLZ-4WH系列Ver.5.3$480,00
（税込：$528,00）
序列创建和控制软件Wavy for PLZ-UPLZ-U系列Ver.3.2$640,00
（税込：$704,00）
序列创建和控制软件Wavy for PCZ1000APCZ1000AVer.6.0$480,00
（税込：$528,00）
SKU： wavy

阵容

ImageSKUVer標準価格WEBかんたんお見積り
序列创建和控制软件SD024-PAV (Wavy for PAV)PAV系列Ver.6.0$480,00
（税込：$528,00）
序列创建和控制软件Wavy for PBZPBZ系列Ver.6.3$480,00
（税込：$528,00）
序列创建和控制软件SD027-PWR-01（Wavy for PWR-01）PWR-01系列Ver.6.0$480,00
（税込：$528,00）
序列创建和控制软件Wavy for PAS & PWRPAS・PWR系列Ver.5.0$480,00
（税込：$528,00）
序列创建和控制软件Wavy for PAT-TPAT-T系列Ver.5.1$480,00
（税込：$528,00）
序列创建和控制软件Wavy for PAGPAG系列Ver.6.0$480,00
（税込：$528,00）
序列创建和控制软件SD013-PWX (Wavy for PWX)PWX系列Ver.6.0$480,00
（税込：$528,00）
序列创建和控制软件SD025-PMX (Wavy for PMX)PMX-A系列Ver.6.0$480,00
（税込：$528,00）
序列创建和控制软件SD032-PCR-WE/WEA（Wavy for PCR-WE & PCR-WEA）PCR-WE/WE2・PCR-WEA/WEA2系列Ver.6.1$480,00
（税込：$528,00）
序列创建和控制软件SD011-PCR-LE (Wavy for PCR-LE)PCR-LE系列Ver.5.5$480,00
（税込：$528,00）
序列创建和控制软件SD023-PLZ-5W(Wavy for PLZ-5W)PLZ-5W系列Ver.5.0$480,00
（税込：$528,00）
序列创建和控制软件SD033-PLZ-5WH2（Wavy for PLZ-5WH2）PLZ-5WH2 系列Ver.5.0$480,00
（税込：$528,00）
序列创建和控制软件Wavy for PLZ-4WPLZ-4W/PLZ-4WL/PLZ-4WH系列Ver.5.3$480,00
（税込：$528,00）
序列创建和控制软件Wavy for PLZ-UPLZ-U系列Ver.3.2$640,00
（税込：$704,00）
序列创建和控制软件Wavy for PCZ1000APCZ1000AVer.6.0$480,00
（税込：$528,00）

产品概览

电源和电子负载装置的软件扩展功能易 于操作

序列的创建可以像画图一样进行。

Wavy “是一款支持菊水电源程序创建和执行的软件。 要创建程序，必须操作电源装置或遥控装置上的面板，或者使用 BASIC 或 C 语言在 PC 上创建程序。

但是，看着电源装置或遥控器上的小型液晶显示屏进行输入操作非常复杂，而且很难掌握所创建的波形图像。 不过，对于不熟悉编程语言的用户来说，上手难度会更大一些。

Wavy 的开发目的就是让不懂编程语言的用户也能轻松使用 PC 创建自己想要的序列模式。

此外，从 4.0 版开始，“实时图形监控功能 ”可用于监控和记录电压和电流；从 5.0 版开始，“直接控制功能 ”可使用户像使用遥控器一样操作电源。


グラフとシートの画面

サイン波の作成

インターフェースの設定

波形生成・シーケンス機能をさらに強力に！

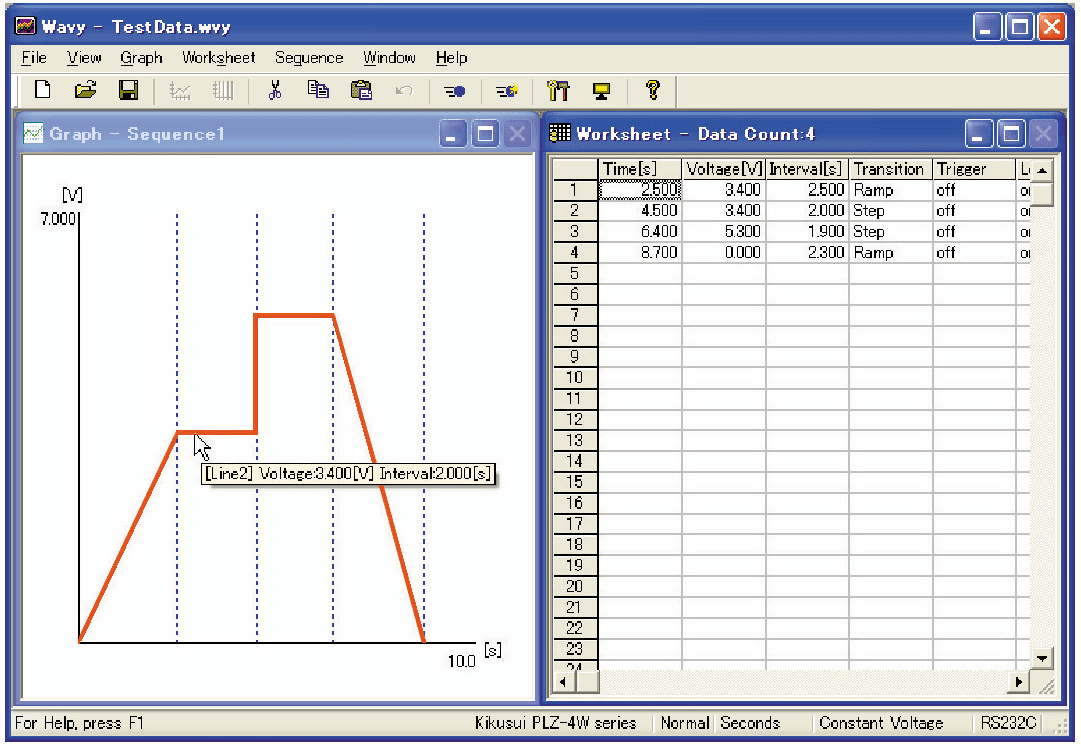

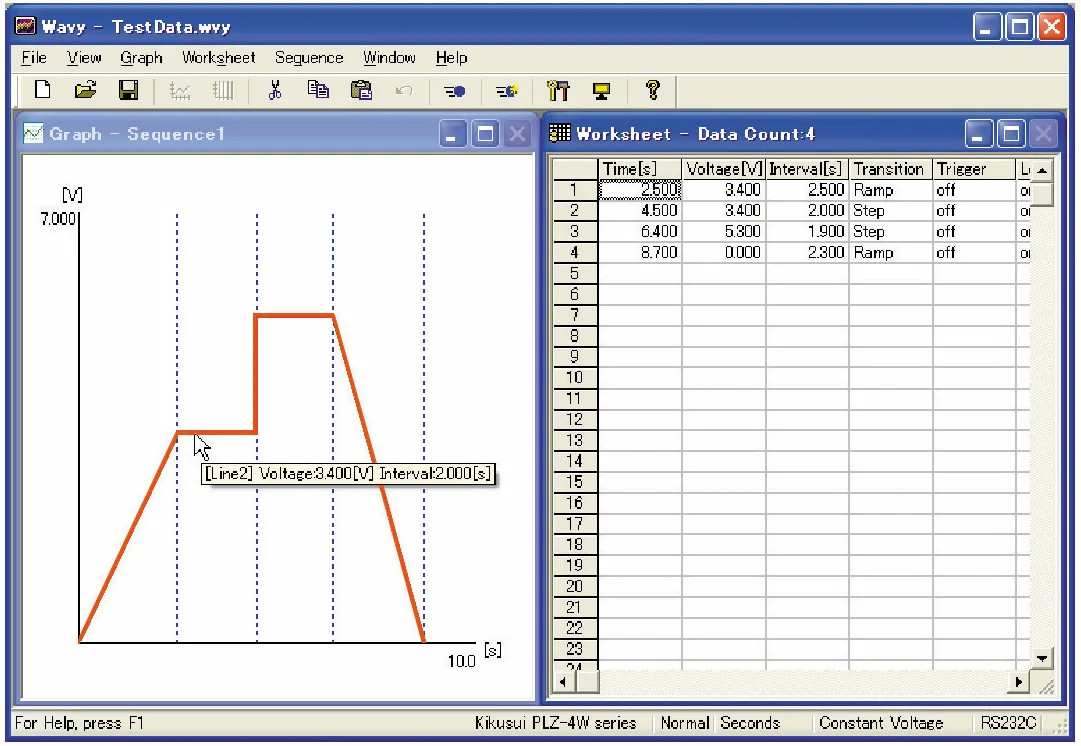

Wavyの画面構成は大きく2つあります。
波形イメージを表示する「グラフ」と、ステップ毎の数値情報を表示する「シート」です＜図1＞。
標準的な作成手順を簡単に説明すると・・

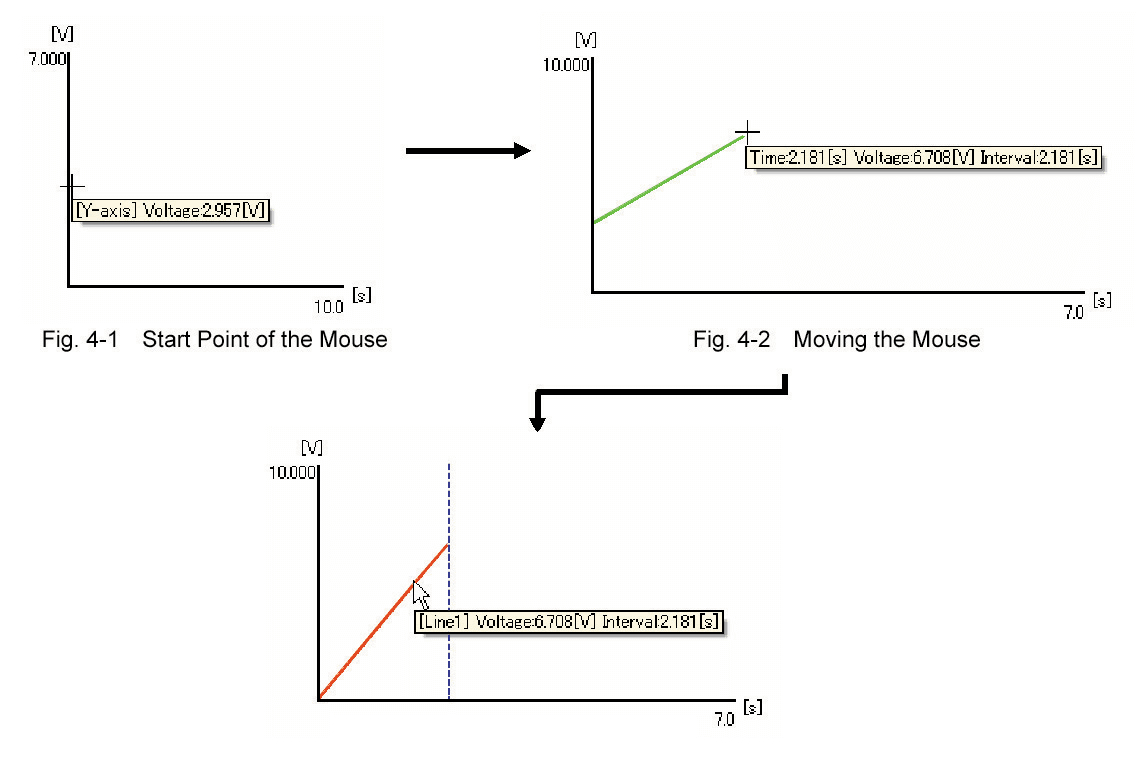

  1. 「グラフ」上でマウスを使って出力したいパターンを描く
  2. 「シート」上のセルに描いたパターンの電圧値やステップ時間などが自動入力されてゆく
  3. パターンがおおむね出来たら「シート」上のセルの各数値を必要に応じ修正する──となります。

＜図2＞は、Wavyに付属するサンプルのサイン波形の例です。

「シート」から数値を入れて逆に「グラフ」でパターンを表示という方法も可能です。Wavyのファイルはタブ区切りのテキスト形式ですので、Excel等の表計算ソフトに読み込む、または表計算ソフトでシーケンスパターンを作ってそれをWavyに取り込むといったことも可能です。
パターン作成ができたら、パソコンと電源・負荷装置を対応インターフェース（RS-232C、GPIB、USB、LAN）で接続＜図3＞。電源・負荷装置のシーケンスメモリに転送してから、「実行」ダイアログで直接制御します （※シーケンス機能がない製品の場合は、Wavyが直接シーケンス制御をおこないます）。

支持的型号/运行环境

可使用 Wavy 控制的电源和电子负载数量为一个。 (用于 PLZ-U 的 Wavy 为一个框架）。

支持的型号
ZOOM
 支持的型号名称所需的界面环境型号硬件顺序 *1（步骤数）软件顺序*2 （步骤数）动作模式
直流电源PAV系列不需要（RS232C、USB 作为标准配置/LAN 选件）SD024-PAV（Wavy for PAV）✓（12）✓（1024）CV,CC
PBZ系列不需要（RS232C、GPIB、USB 作为标准配置/LAN 选件）Wavy for PBZ✓（1024）−CC,CV／DC,AC+DC
PWR-01系列不需要（RS232C、USB、LAN，标准配置）*4SD027-PWR-01（Wavy for PWR-01）✓（64）✓（1024）CV,CC
PAS, PWR系列需单独购买（PIA 4830/4850）Wavy for PAS PWR−✓（1024）CV,CC
PAT-T系列不需要（RS232C 标准设备）*3Wavy for PAT-T−✓（1024）CV,CC
PWX系列不需要（RS232C、USB、LAN，标准配置）*4SD013-PWX（Wavy for PWX）−✓（1024）CV,CC
PMX-A系列不需要（RS232C、USB、LAN，标准配置）*4SD025-PMX（Wavy for PMX）*6−✓（1024）CV,CC
交流电源PCR-WEA/WEA2系列不需要（RS232C、USB、LAN，标准配置）*4SD032-PCR-WE （Wavy for PCR-WE）✓（600）−CV(AC,DC,AC+DC)
SD019-PCR-LE/WE（Wavy Smart Grid Edition）✓（600）−CV(AC,DC,AC+DC)
SD020-PCR-LE/WE（Wavy Smart Grid Edition）✓（600）−CV(AC,DC,AC+DC)
PCR-LE系列不需要（RS232C 标准设备）*5SD011-PCR-LE（Wavy for PCR-LE）✓（600）−CV(AC,DC,AC+DC)
SD019-PCR-LE/WE（Wavy Smart Grid Edition）✓（600）−CV(AC,DC,AC+DC)
SD020-PCR-LE/WE（Wavy Smart Grid Edition）✓（600）−CV(AC,DC,AC+DC)
PCR-M系列不需要（USB、LAN 作为标准配置）*4Wavy for PCR-M−✓（2048）CV(AC,DC,AC+DC)
电子负载装置PLZ-5W系列不需要（RS232C、USB、LAN，标准配置）*4SD023-PLZ-5W（Wavy for PLZ-5W）✓（10000）−CV,CC,CR,CP
PLZ-5WH2 系列不需要（RS232C、USB、LAN，标准配置）*4SD033-PLZ-5WH2（Wavy for PLZ-5WH2）✓（10000）−CV,CC,CR,CP
PLZ-4W系列, PLZ-4WL系列不需要（RS232C、GPIB、USB 为标准配置）Wavy for PLZ-4W✓ （正常模式 256，快速模式 1024）−CV,CC,CR,CP
PLZ-U系列不需要（标准配置为 GPIB、RS232C）Wavy for PLZ-U✓（256）✓（1024）CC,CV,CR,CC+CV,CR+CV

*1 “硬件序列 ”是指使用设备本身的序列功能对设备进行控制。 *2 “软件序列 ”是指通过 Wavy（软件）操作设备进行序列控制。 *3 PAT-T 系列的 USB、GPIB 和 LAN 需单独购买。 *4 PWR-01 系列、PAG 系列、PWX 系列、PMX-A 系列、PCR-WEA/WEA2 系列、PCR-M 系列、PLZ-5W 系列、PLZ-5WH2 系列和 PCZ1000A 需要单独安装 GPIB。 *5 PCR-LE 系列的 USB、GPIB 和 LAN 需单独购买。*6 提供 5 步有限免费版本（Wavy for PMX Free）。

工作环境
ZOOM
支持的操作系统Windows Ver.
Wavy Ver.10(x86/x64)8(x86/x64)7(x86/x64)Vista *1
6.X✓✓✓✓
5.X✓✓✓✓
3.2–✓✓–

*1 仅 32bi 版本。

SD019-PCR-LE/WE, SD020-PCR-LE/WE
支持的操作系统Windows Ver.
Wavy Ver.10(x86/x64)8(x86/x64)7(x86/x64)VISTA
1.2–✓✓–
ZOOM
CPU奔腾IV或更高版本（Core 2或更高版本）
CD-ROM安装时需要
鼠标必不可少的
显示器1024 x 768 或以上
内存Windows 10、Windows 8、Windows 7（2 GB 或以上） Vista（1.5 GB 或以上）
硬盘容量有足够的可用空间来存储文件。

接口环境

支持的接口：USB, RS232C, GPIB, LAN

※取决于电源和负载设备的接口规格。※在使用GPIB的情况下，必须安装并运行以下公司提供的GPIB驱动程序。

  • National Instruments公司NI-488.2驱动程序
  • Contec API-GPIB (98/PC) W95, NT Ver 3.50 或更高版本的驱动程序用于GPIB通信
  • Interface公司 日本 Windows的 GPC-4301用于1.10-06 版或更高版
  • KEYSIGHT 82357B USB/GPIB（由Wavy Ver. 5.0或更高版本支持）

还可以使用以下接口（已验证）

  • Sanwa Supply／USB-CVRS9 (USB-RS232C)
  • I-O DATA公司／SB-RSAQ3R (USB-RS232C)
  • RATOC System公司／REX-USB60F (USB-RS232C)
  • RATOC System公司／REX-USB60（USB-RS232C）
  • RATOC System公司／REX-USB220 (USB2.0 to GPIB Converter)
  • RATOC System公司／REX-5052 (GPIB PC CARD)

*我们不能保证PC和每个接口的组合（操作）。 请事先了解这一点。

注意事项

  • 不包括用于连接PC的电缆。 (对于RS232C，请提供一条交叉电缆）。
  • 使用USB-RS232C转换器的RS232C控制可能无法正确工作。
  • Wavy不支持硬件序列链和暂停功能。
