SD012-PCR-LE/WE
航空电子设备试验用软件
SD012-PCR-LE/WE
$1.584,00 （税込：$1.742,40）
- 只需从程序库中选择标准即可轻松设定
- 能够编辑保存试验内容，方便用于裕度试验所需要的开发评估
- 能够通过试验条件报告创建功能保存试验记录
- 能够使用LAN进行远程控制
- 通过与OT03-PCR-WEA组合，可进行DO160 AC 230V系Surge Voltage 360V试验
支持标准

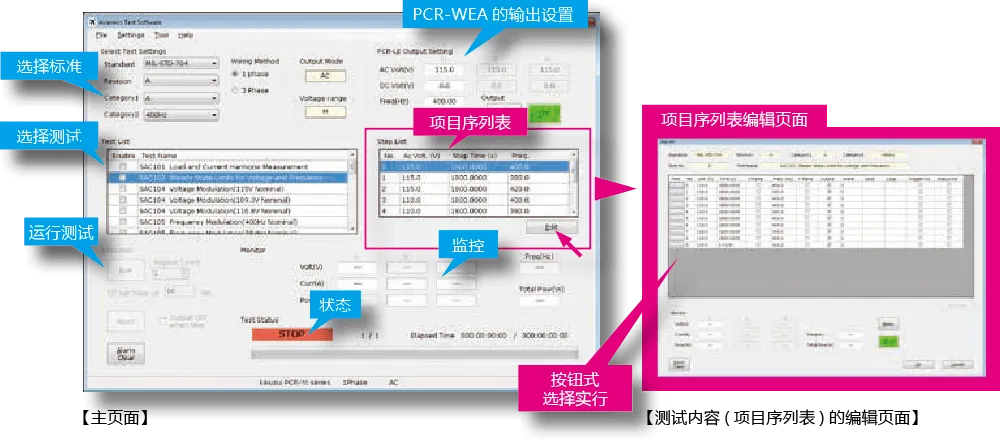

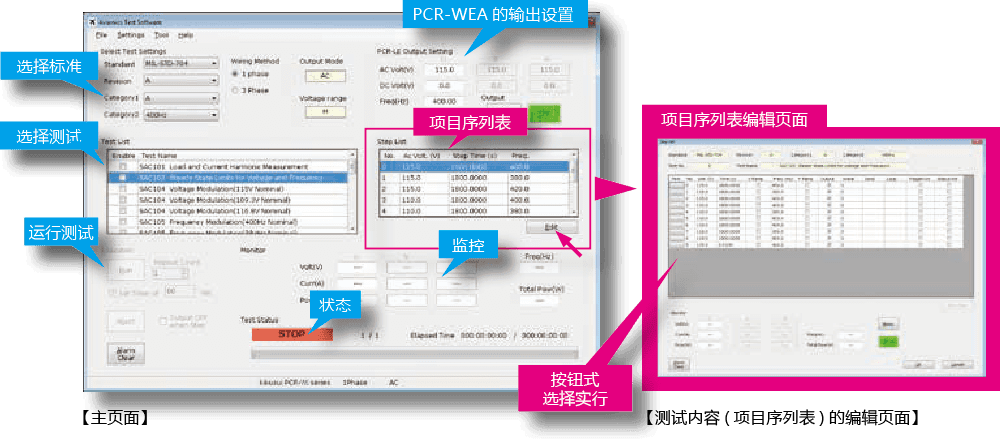

支持航空测试标准 !
飞机上所安装的电装品及零部件有必须满足的测试标准。安装在机体的电装品及零部件全都要遵循这些测试标准，而根据目的及用途的不同，各电装品及零部件 所适用的标准也不同。测试标准主要分为军用飞机用和民用飞机用，也有采用各飞机制造厂家各自独自标准的。Avionics Test Software“SD012-PCR-LE/ WE”是控制本公司生产的 PCR-WEA/WEA2 系列高性能交流稳定电源及支持飞机测试标准的应用软件。所支持的测试标准有军用飞机测试标准“MIL-STD-704” 及民用飞机测试标准的“RTCA/DO-160”，“JIS W0812”。因为将测试方法设置为程序库，所以只选择连线方式和测试方式，就能够轻松进行测试。

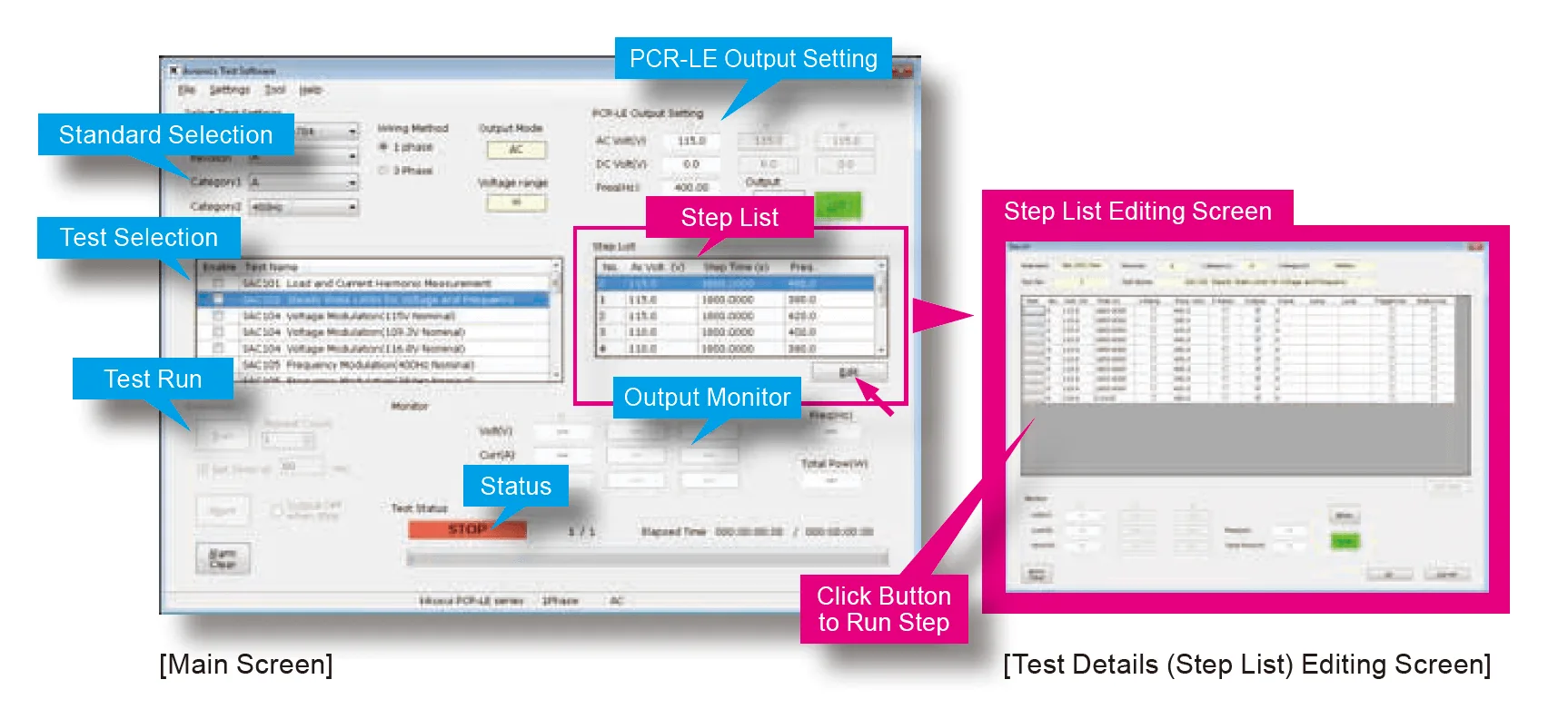

每个标准都有一个测试模式库，因此，只需选择要应用的标准的接线方法和测试项目，就可以轻松地进行测试。 测试参数也可以被编辑，因此该系统可用于开发评估和其他需要改变测试余量的目的。
支持标准
飞机器适用标准 军用标准“MIL-STD-704A/E/F” 民用标准“RTCA DO-160F/G” 民用标准“JIS W0812:2004”
军用标准
| 标准名称 | 修订/类别 | 交流电测试 | 直流测试 | |||||
|---|---|---|---|---|---|---|---|---|
| SAC | SVF | TAC | TVF | SXF | LDC | HDC | ||
| MIL-STD-704A | Rev.A | ◎ | – | ◎ | – | – | ◎ | – |
| Rev.E | ◎ | – | ◎ | – | – | ◎ | ◎ | |
| Rev.F | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | |
民用标准
| 标准名称 | 修订/类别 | 交流电测试 | 直流测试 | |||||
|---|---|---|---|---|---|---|---|---|
| A CF | A NF | A WF | A | D | B | Z | ||
| RTCA/DO-160 Section 16 | Rev.F | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ |
| Rev.G | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | |
| JIS W0812※2 | 2004 | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ |
不支持以下标准测试项目
16.5.1.5.1 RTCA/DO-160F和RTCA/DO-160G的230伏设备的正常浪涌电压，16.5.2.3.1 JIS W0812的230伏设备的异常浪涌电压 电压浪涌, 16.5.3.3.1 非正常电压浪涌
工作环境、条件
- 配备酷睿 i5 或更高配置的个人电脑
- 微软视窗 10 或 11
- 8 GB 或更大内存 *1
- 至少有 10 GB 可用空间的硬盘
- 支持 1024 x 768 或更高图像分辨率的显示器（DPI 设置：96 DPI）
- CD-ROM 枢劫器
- 鼠标
- VISA 图书馆 *2
- USB 端口（2 个端口 *3）和 USB 电缆（仅在使用 USB 时）。
- GPIB板和IEEE488电缆（仅在使用GPIB时）
- 交叉型串行电缆（仅当使用RS232C时）
- 局域网电缆 *4 （仅限使用局域网时）
*1 如果要长期连续使用，建议扩展到 16GB 或更大。
*2 符合 IVI VISA 规范 5.0
*3 1 个端口必须与 USB 加密狗钥匙一起使用。
*PCR-LE 使用 HUB 连接的局域网时使用直型电缆，使用一对一连接的局域网时使用交叉型电缆 如果 PC 上的局域网端口支持自动-MDIX，则可以使用任何一种电缆，与局域网连接无关 PCR-WEA 使用自动-MDIX 功能时，可使用直型或交叉型电缆，与局域网连接无关。
