高倍率电池测试仪PFX2731S
支持全固体电池、锂离子电池等的单电池评价!
特点
通过提高快速充放电性能,实现所需的高倍率充放电试验。
PFX2731S 是支持高倍率充放电试验的6V-20A 6 通道电池测试仪。使用PFX2731S 专用的应用程序软件BPChecker4000(另售)进行操作。1 台PC Max 可操作4 台(24 通道),因此可根据所需的通道数构建多通道充放电系统。
并且,具有硬件和软件独立的双系统保护功能,同时通过检测误配线的接线确认功能和累计容量
保护等多重保护功能,可以安全地进行长期连续试验。
- 10ms 连续测量(当设定为Max 速度时)
- 支持单电池评价(可使用 C 倍率设定)
- 丰富的充放电模式(共9 个模式)
- 充电:CC、CC-CV、CP、CP-CV
- 放电:CC、CC-CV、CP、CP-CV
- 模式充放电(CC(+CV)、CP(+CV))
- 内置路径开关,检测到异常时快速中断试验
- 可与 4 台恒温槽(爱斯佩克公司制)同步运行
- 可使用 T 型热电偶(选装)进行温度测量
- 只需连接 LAN 电缆即可构建系统
- 齐全的保护功能
系统结构

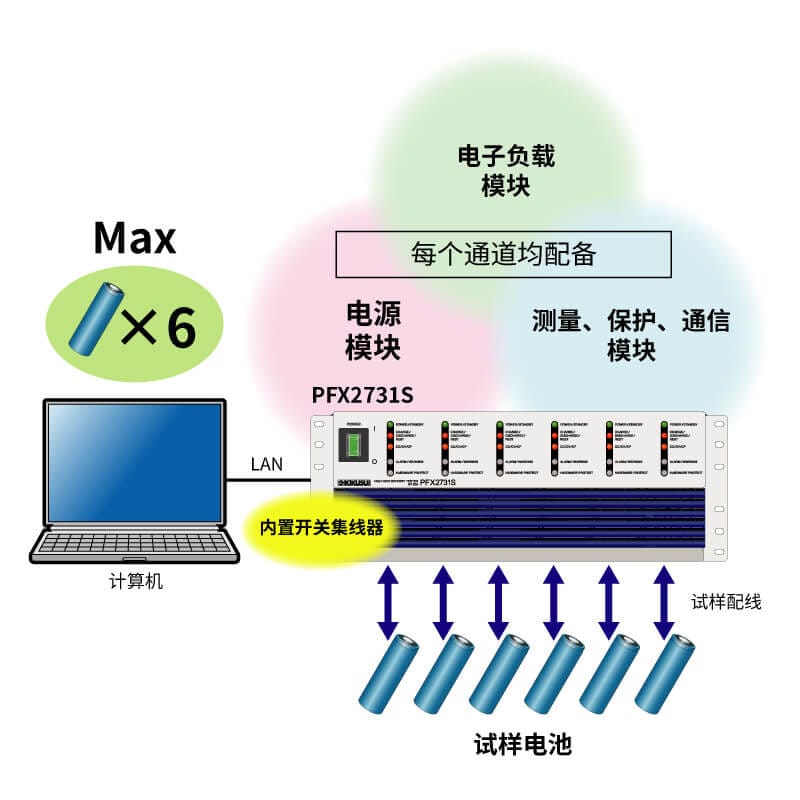

使用LAN电缆连接1台PFXS2731S的示例
PFX2731S在整体机箱中安装了控制部和测量部、以及6通道的6V-20A充放电单元,只需较小的空间,即可构建 Max 24通道的充放电系统。各通道完全隔离,每个通道均具备测量功能,所有通道可记录10ms的连续数据。

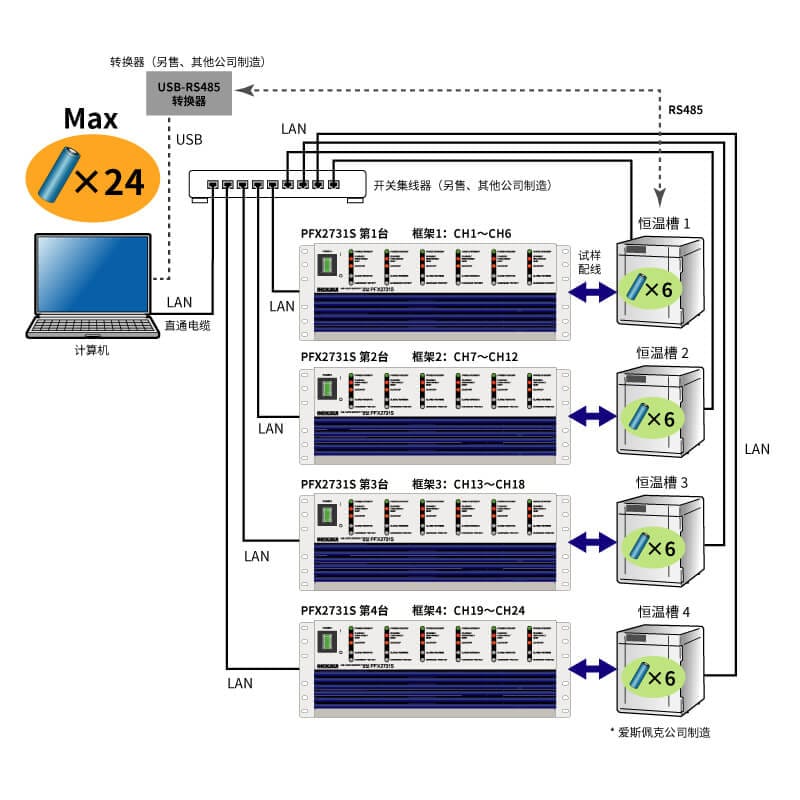

使用LAN电缆连接4台PFX2731S和*4台恒温槽的示例
※可使用LAN或RS485任意一个与恒温槽连接。使用RS485时,与计算机连接需要另外使用USB转换器。
丰富的充放电模式

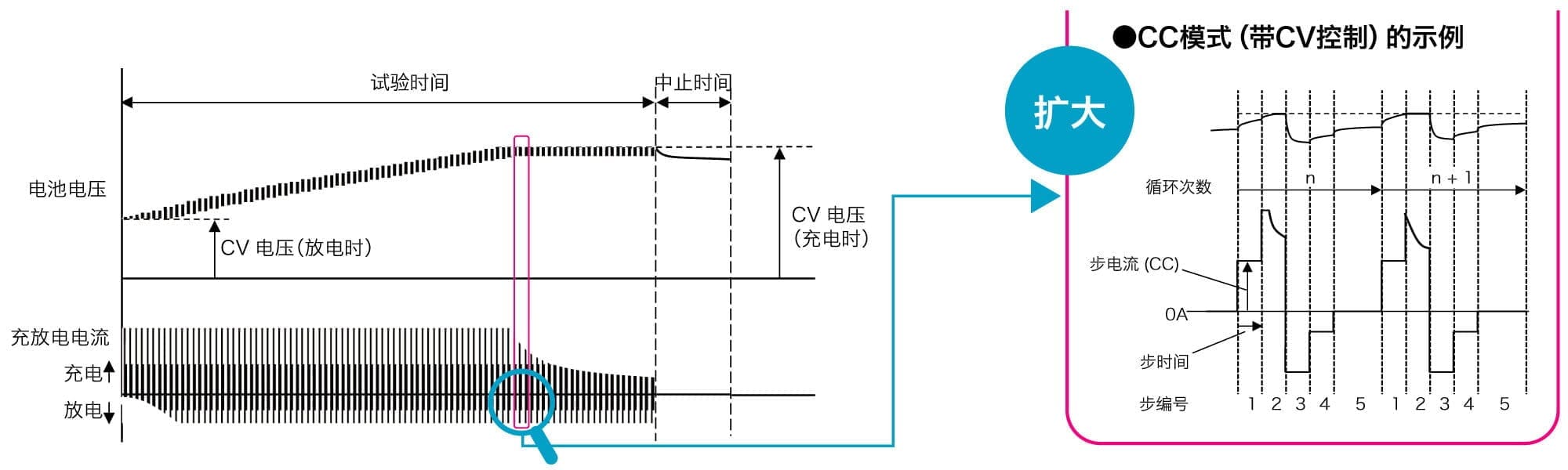

100,000 步的模式充放电功能
CC/CP步值 Max 可设定100,000步。
可按每步100ms~999.9s的时长进行设定。并且,可设定每步的CV电压,因此可灵活支持各种标准试验的测试模式和模拟模式等复杂的充放电试验。
高速数据采样
电压、电流测量采用24位A/D转换器。 所有通道均可获取 Max速度 10ms的连续数据。(数据记录时间从10ms、100ms、1s中选择)而且,通过Δ电压、Δ电流的设定,即使电压和电流的变化超过设定值也能获取数据。 *指定较短的时间设定时,记录的数据量将增加。试验时间较长时(数小时以上),数据数量将达到数千到数万。设定时请注意。
齐全的保护功能
硬件主机和软件均配备过充电、过放电等的保护功能。此外,主机内置路径开关,并配备检测到异常时快速中断试验的高速切断功能。 保护设定的主要项目和设定范围
使用C倍率设定功能轻松变更复杂的试验条件
为满足充放电试验的多样化需求,安装了C倍率设定功能。可使用以公称容量输入值为基准的C倍率值设定属性的充放电电流值。 这样一来,当希望在相同的C倍率条件及试验模式下对多种电池进行试验时,只需变更公称容量输入值即可对所有属性应用试验条件。 Test Condition Editor
实现高精度测量
内置高精度测量电路,可高精度检测电池电压和充放电电流。(电压测量:100μV分辨率、电流测量:100μA分辨率)

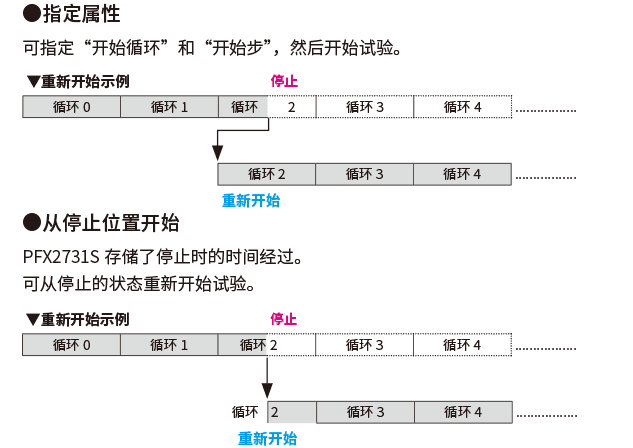

从任意点重新开始试验
因发生停电和报警,或用户自身操作而导致试验停止时,可从任意点重新开始试验。 指定属性
所有通道完全独立运作
各通道完全独立,能够根据不同的试验条件、时间进行控制。
轻松更新固件
通过从本公司网站下载固件更新数据,可以将PFX2731S的固件更新到最新状态。

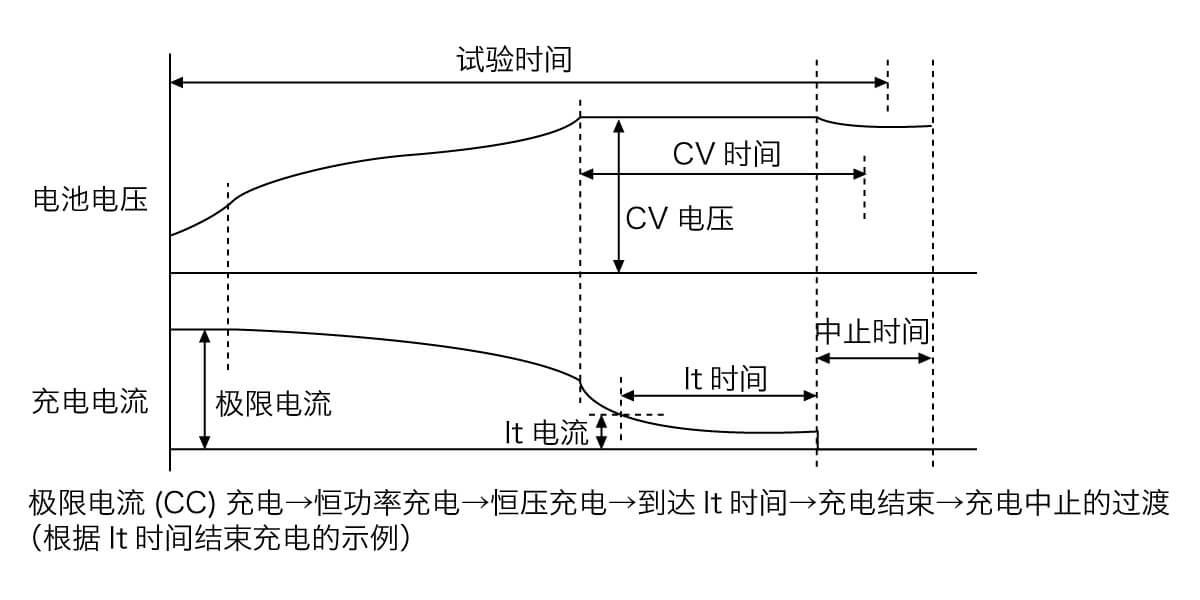

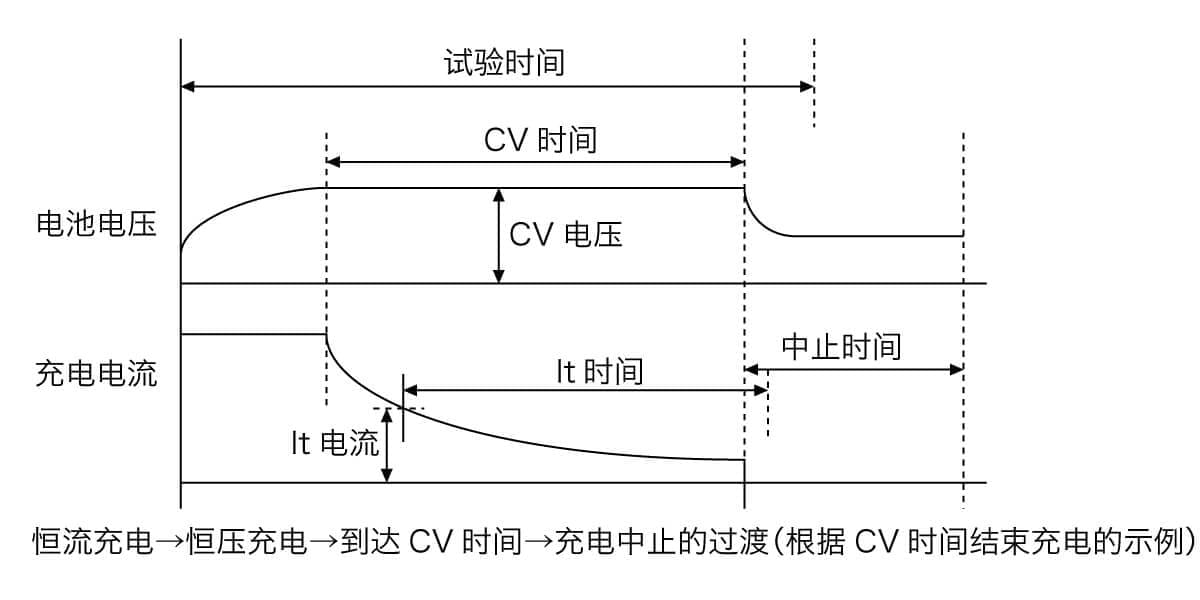

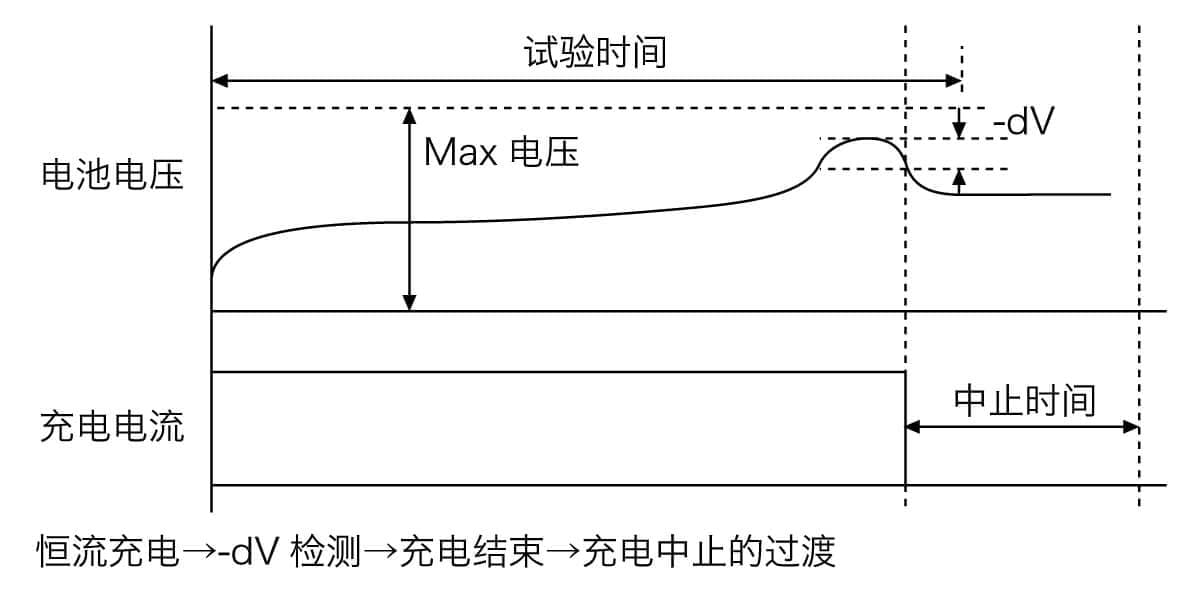

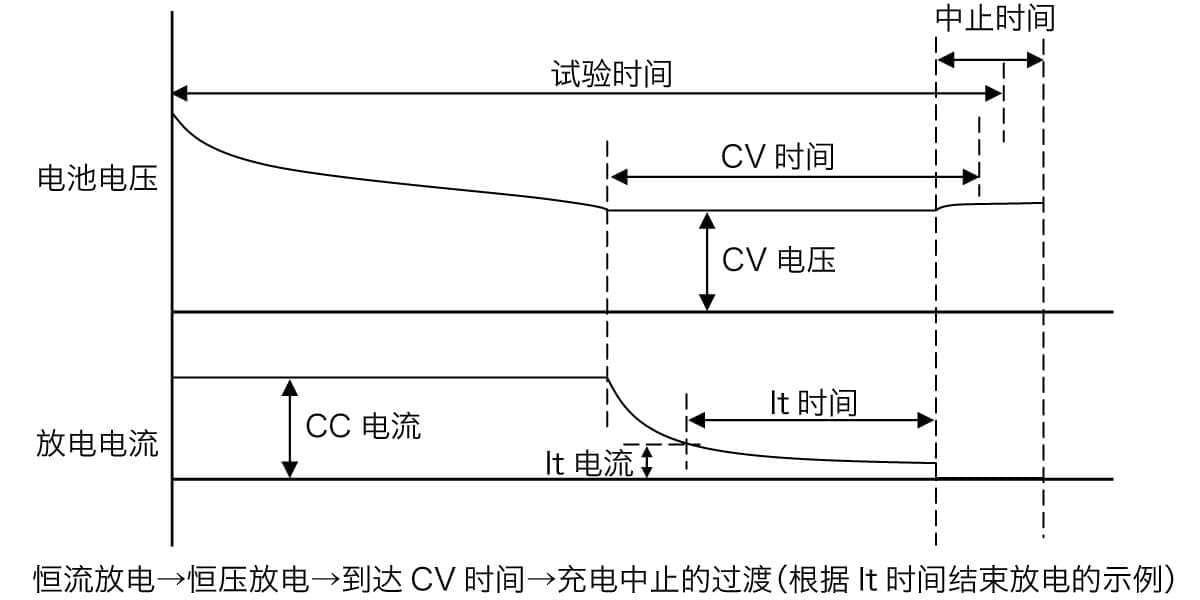

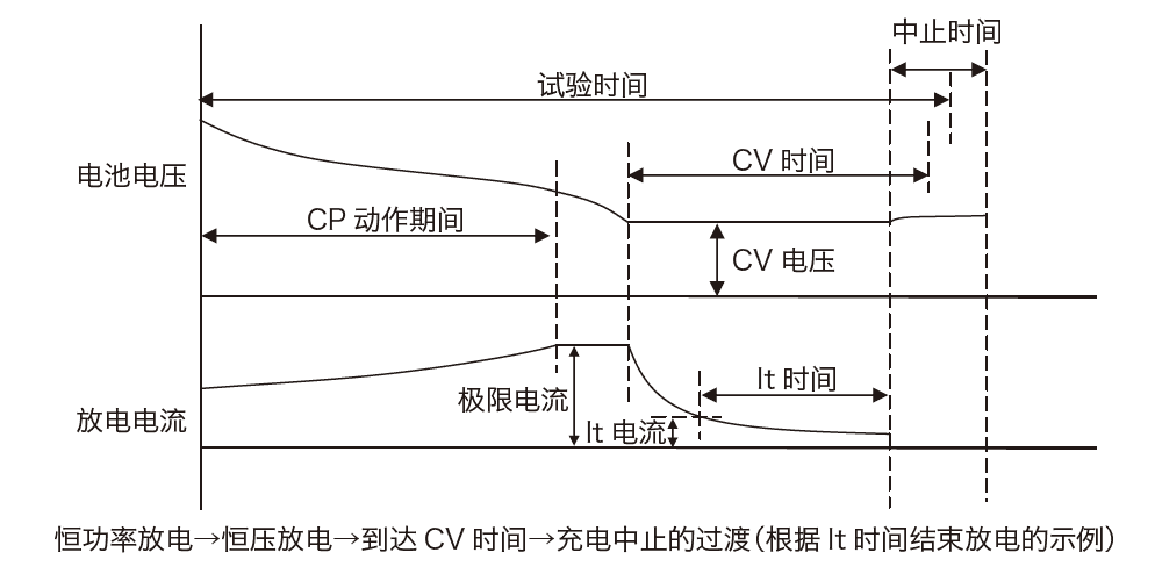

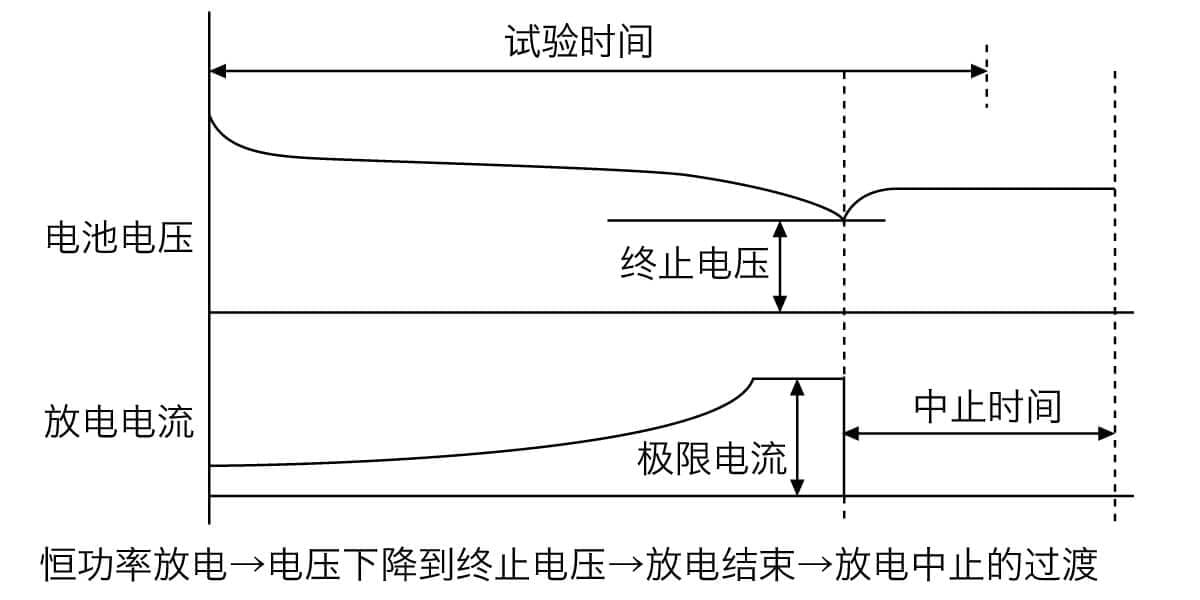

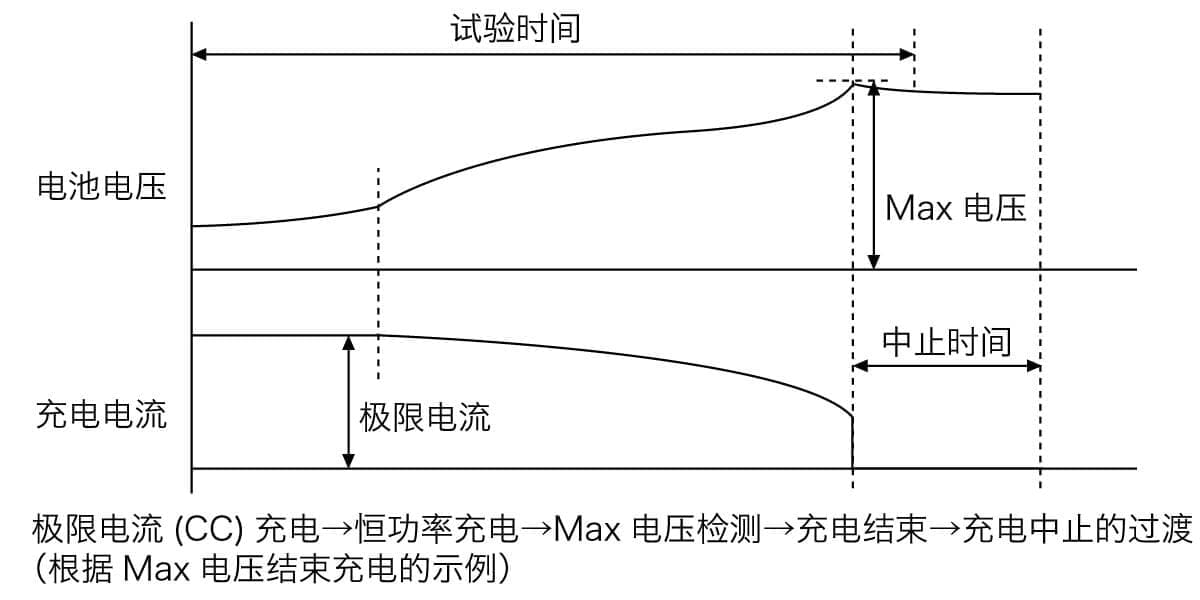

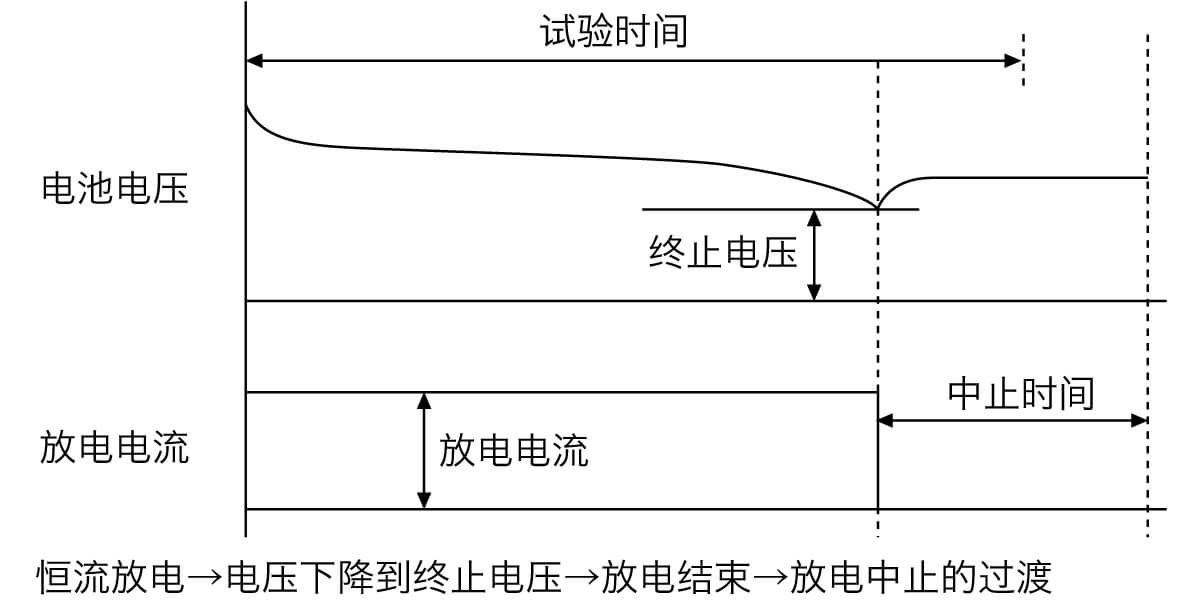

丰富的充放电终止条件
对于充电终止条件和放电终止条件,不仅可以设定电压、时间和温度,还可以设定基于It电流值和SOC的终止条件。

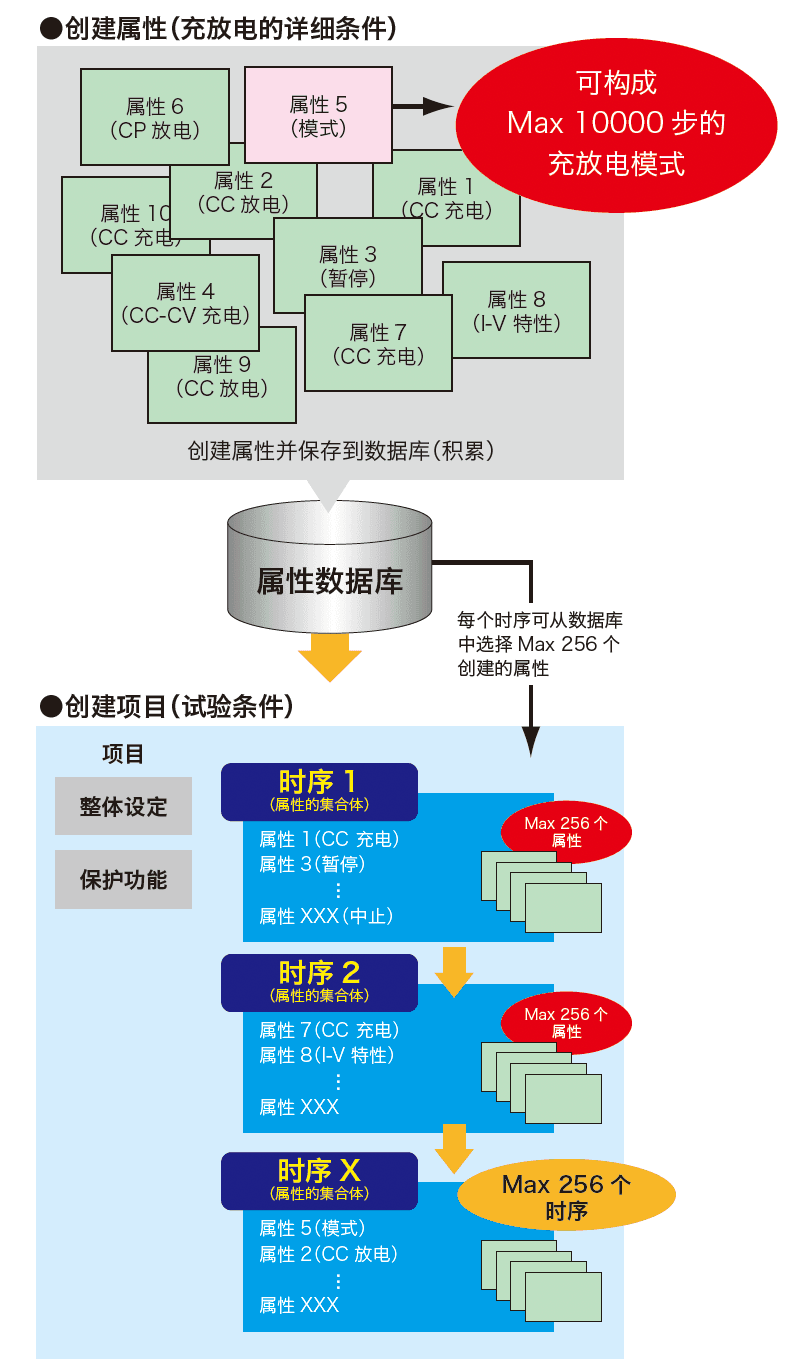

SD035-PFX BPChecker4000
通过使用BPC4000,可以设定电池充放电特性试验的条件、执行试验并对试验结果进行保存。BPChecker4000由创建试验条件的Test Condition Editor和执行试验的Test Executive两个程序构成。
规格
定格出力
项目 | 规格 | |
---|---|---|
输出数 | 6ch(1 框架) | |
绝缘 | ch 间、ch ー底盘间 | |
充电电流范围 | 2A量程 | 0.0000A〜2.0000A |
20A量程 | 0.000A〜20.000A | |
充电电压范围 | -1.000V〜6.000V | |
放电电流范围 | 2A量程 | 0.0000A〜2.0000A |
20A量程 | 0.000A〜20.000A | |
放电电压范围 | -1.000V〜6.000V |
* 试样电缆 5.5 mm2 5 m 以下时
设定精度
Static
项目 | 规格 | ||
---|---|---|---|
恒流充放电 | 2A量程 | 范围 | 0.0000A〜2.0000A |
精度 *1 | ±(0.15% of setting + 1.0 mA) | ||
分辨率 | 0.1mA | ||
20A量程 | 范围 | 0.000A〜20.000A | |
精度 *1 | ±(0.15% of setting + 10.0 mA) | ||
分辨率 | 1mA | ||
恒压充放电 | 范围 | -1.000V〜6.000V | |
精度 *1 | ±(0.05% of setting + 1.2 mV) | ||
分辨率 | 1mV | ||
恒功率充放电 *2 | 2A量程 | 范围 | -0.100W〜12.000W |
精度 *1 *3 | ±(0.5% of setting + 0.01 W) | ||
分辨率 | 1mW | ||
20A量程 | 范围 | 0.10W〜120.00W | |
精度 *1 *3 | ±(0.5% of setting + 0.1 W) | ||
分辨率 | 10 mW |
Pattern
项目 | 规格 | ||
---|---|---|---|
恒流模式 | 2A量程 | 范围 | -2.0000A〜2.0000 A(- 值为放电电流) |
精度 *1 | ±(0.15% of setting + 1.0 mA) | ||
分辨率 | 0.1mA | ||
20A量程 | 范围 | -20.000A〜20.000A | |
精度 *1 | ±(0.15% of setting + 10.0 mA) | ||
分辨率 | 1mA | ||
设定数 | 100000step(Max 步数) | ||
范围 | 100ms〜999.9s(1 步的时长) | ||
分辨率 | 100ms | ||
切换时间 *4 | Max100ms | ||
恒功率模式 *2 | 2A量程 | 范围 | -12.000W〜12.000 W(- 值为放电电流) |
精度 *1 *3 | ±(0.5% of setting + 0.01W) | ||
分辨率 | 1mW | ||
20A量程 | 范围 | -120.00W〜120.00W | |
精度 *1 *3 | ±(0.5% of setting + 0.1W) | ||
分辨率 | 10mW | ||
设定数 | 100000step(Max 步数) | ||
范围 | 100ms〜999.9s(1 步的时长) | ||
分辨率 | 100ms | ||
切换时间 *4 | Max100ms |
*1 环境温度:18 ℃~ 28 ℃范围内 *2 测量电池电压,然后根据设定的功率值,通过软件运算计算出控制电流 ( 恒流控制) *3 电池电压范围 1 V ~ 6 V 以上 *4 充电→放电、放电→充电切换所需的 Max 时间
計測確度
规格 | |||
---|---|---|---|
Static/ Pattern | |||
充放电 电流测量 | 范围 | 2A量程 | -2.00000A〜2.00000A |
20A量程 | -20.0000A〜20.0000A | ||
精度 *1 | 2A量程 | ±(0.15% of reading + 1.0 mA) | |
20A量程 | ±(0.15% of reading + 10.0 mA) | ||
分辨率 | 2A量程 | 0.01mA | |
20A量程 | 0.1mA | ||
电压测量 | 范围 | -2.0000V〜7.0000V | |
精度 *1 | ±(0.05% of reading + 1.2 mV) | ||
分辨率 | 0.1mV | ||
输入电阻 | 10 GΩ(-2 V ~ 7 V 的范围内) | ||
功率测量 | 范围 | 2A量程 | -12.000W〜12.000W |
20A量程 | -120.00W〜120.00W | ||
精度 | 软件运算(电压测量× 电流测量) | ||
分辨率 | 2A量程 | 1mW | |
20A量程 | 10mW | ||
容量测量 | 范围 *2 | -100.0000Ah〜100.0000Ah | |
精度 | 软件运算(电压测量× 电流测量) | ||
分辨率 *2 | 0.1mAh | ||
时间 *3 | 精度 *1 *4 | ±10ppm(TYP 值) |
*1 环境温度:18 ℃~ 28 ℃ *2 2 A/ 20 A 量程相同 *3 充放电时经过时间用信号源的精度 *4 月误差相当于30 秒
温度测量
热电偶电压(温度)测量部 | 规格 |
---|---|
测量端子数 | 每1 ch |
热电偶种类 | T型 |
范围 | -100.0℃〜400.0℃ *1 |
精度 *2 *3 | ±1.5 ℃(TYP 值) |
基准接点精度 *2 *4 | ±0.7 ℃(TYP 值) |
分辨率 | 0.1℃ |
测量间隔 | 2s |
*1 超出范围时不能确保精度。因热电偶的规格而异 (使用温度范围因热电偶的等级、线径和包覆层而异) *2 环境温度:18 ℃~ 28 ℃ *3 测量热电偶校准仪产生的电压时(不含热电偶的允差) *4 表示基准接点(冷接点)温度计的性能
充放电终止条件列表
充放电模式 | 终止条件 | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Max 电压 | Min 电压 | 从充电或放电开始起的规定时间 | 从恒压动作开始起的规定时间 | 从恒压动作开始起的规定电流 | 低于It Current后的规定时间 | -dV (可设定屏蔽时间) | dT/dt (℃/min) | 累计电流 (Ah) | 累计功率 (Wh) | Max SOC | Min SOC | 从模式充放电开始起的时间 | 循环(重复)次数 | 电池 温度 | |
恒流充电 (CC) | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |||||||
恒流-恒压 充电 (CC-CV) | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |||||||
恒功率充电 (CP) | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |||||||||
恒功率-恒压充电 (CP-CV) | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |||||||
恒流放电 (CC) | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |||||||||
恒流-恒压放电 (CC-CV) | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |||||||
恒功率充电 (CP) | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |||||||||
恒功率-恒压放电 (CP-CV) | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |||||||
模式恒流充放电 (Pattern) | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 |
保护功能
过电压(过充电)保护
项目 | 规格 | |||
---|---|---|---|---|
过电压(过充电)保护 | ||||
软件 OVP | 设定范围 | 0.000V〜6.300V | ||
分辨率 | 1mV | |||
设定精度 *1 | 取决于电压测量精度 | |||
动作时间 | Max 50ms | |||
硬件 OVP *2 | 设定范围 | 0.0V〜6.6V | ||
分辨率 | 100mV | |||
设定误差 *1 | ±0.5% of rating | |||
动作时间 | 10 ms(TYP 值)从检测到过电压到切断输出 |
低电压保护(过放电)
项目 | 规格 | |||
---|---|---|---|---|
软件 UVP | 设定范围 | -1.100V〜5.700V | ||
分辨率 | 1mV | |||
设定精度 *1 | 取决于电压测量精度 | |||
动作时间 | Max 50ms | |||
硬件 UVP *2 | 设定范围 | -1.1V〜6.0V | ||
分辨率 | 100mV | |||
设定误差 *1 | ±0.5% of rating | |||
动作时间 | 10 ms(TYP 值) 从检测到低电压到切断输出 |
过电流保护
项目 | 规格 | |||
---|---|---|---|---|
软件 OCP | 设定范围 | 充电 | 2A量程 | 0.000A〜2.100A |
20A量程 | 0.000A〜21.000A | |||
放电 | 2A量程 | 0.000A〜2.100A | ||
20A量程 | 0.000A〜21.000A | |||
分辨率*3 | 1mA | |||
设定精度 *1 | 取决于电流测量精度 | |||
动作时间 | Max 50ms | |||
延迟时间 | 0 ms ~ 检测延迟计时器的时间设定 | |||
硬件 OCP *2 | 设定范围 | 充电/ 放电 | 2A量程 | 0.0A〜2.2A |
20A量程 | 0.0A〜22.0A | |||
分辨率*3 | 100mA | |||
设定误差 *1 | ±0.5% of rating | |||
动作时间 | 10 ms(TYP 值)从检测到过电流到输出OFF |
过充放电容量保护
温度(过热)保护
项目 | 规格 | |||
---|---|---|---|---|
软件 OTP | 设定范围 | -100℃〜400℃ | ||
设定精度 *1 | 取决于温度测量精度 | |||
分辨率 | 1℃ |
*1 环境温度:18 ℃~ 28 ℃ *2 设定值保留在充放电单元内。 通过使用BPC4000,在未执行试验的状态下也能始终保护试样。 *3 2 A 量程/ 20 A 量程相同 *4 应用程序软件通过将公称容量乘以预设百分率来计算数值并以容量进行设定。
一般规格
项目 | 规格 | |
---|---|---|
公称输入额定值 | 200Vac〜240Vac、50Hz/60Hz、单相 | |
输入电压范围 | 180Vac〜250Vac | |
Max功耗 | Max 1870 VA 1 框架(6 通道)额定充电时 | |
环境条件 | 工作温度 | 0℃〜40℃ |
湿度范围 | 20%rh〜85%rh(无结露) | |
存放温度 | -10℃〜60℃ | |
湿度范围 | 0%rh〜90%rh(无结露) | |
操作环境 | 室内、过电压类别II | |
高度 | 上限2000m | |
接地电压 | 输入输出端子⇔底盘 | Max ±50 V |
绝缘电阻 | 一次⇔底盘 | 500Vdc、30MΩ以上、70%rh以下 |
一次⇔输入输出端子*1 | 500Vdc、30MΩ以上、70%rh以下 | |
输入输出端子⇔底盘*1 | 50Vdc、30MΩ以上、70%rh以下 | |
耐电压 | 一次⇔底盘 | 1500 Vac、1 分钟内无异常 |
一次⇔输入输出端子*1 | 1500 Vac、1 分钟内无异常 | |
外形尺寸(Max 寸) | 440(482)W×173 H×620(695)Dmm | |
重量 | 约34kg | |
附件 | 电源线× 1、后面板罩套组× 1、 温度测量盒×6、温度测量用电缆×6、TRIP 连接器×1、信号I/O 连接器×1、 LAN 电缆×1、 重物警告标贴× 1、 使用说明书(日/ 英)×1、安全注意事项×1 ※ 不附带电缆套组。 电缆套组选件请与主机一体购买。 | |
电磁兼容性*2 *3 | 符合以下的指令及规格的要求事项 EMC 指令2014/30/EU *3 EN 61326-1 (Class A*4 ) EN 55011 (Class A*4、Group 1*5 ) EN 61000-3-2 EN 61000-3-3 适用条件 本产品使用不到5 m 的电缆及电线进行连接 | |
安全性 | 符合以下的指令及规格的要求事项 低电压指令 2014/35/EU *3 EN 61010-1 (Class I*6 , 污染度2*7 ) EN IEC 61010-2-030 |
*1 输入输出端子表示试样连接的充放电端子、电压感测端子、外部信号输入输出 端子。 *2 不适用于定制产品、改装品。 *3 仅限主机带CE 标志/UKCA 标志的产品 *4 本产品为Class A 设备。本产品设计用于工业环境。 在住宅区使用本产品可能会造成干扰。在这种情况下,为了防止干扰收音机或电视机的 信号接收,用户需要采取减少电磁辐射的特别措施。 *5 本产品为Group 1 设备。本产品不会故意以电磁辐射、感应和/ 或静电耦合的形式产生/ 使用射频能量来进行材料处理或检查/ 分析。 *6 本产品为Class I 设备。请务必将本产品的保护导体端子接地。 接地不正确将无法保证安全性。 *7 污染是指容易引起绝缘耐力或表面电阻率下降的异物(固体、液体、或气体)附着的状态。 污染度2 是指,只存在非导电性污染,偶尔可能因结露而发生暂时性导电的状态。
除非特别指定,规格应符合以下设定和条件。
- 预热时间设为 30 分钟。
用语的定义如下所示。
- TYP 值 :环境温度 23 ℃的代表值。并不保证性能。
- setting :表示设定值。
- reading :表示读取值。
- rating :表示额定值。
- Static :CC 充电/ CC-CV 充电/ CC 放电/ CC-CV 放电/ CP 放电/ CP-CV 放电的总称。
- Pattern :模式充放电的总称。
支持 C 倍率输入
- 各 CC 值/模式充放电的步电流值/极限电流值/终止条件的电流容量值/It 切断电流值可使用 C 倍率进行设定。
- C 倍率计算规格 将公称容量设定值设为 1C。
C 倍率的设定范围 :0.001 ~ 99.999(量程相同)
C 倍率→电流值/容量值换算结果将被四舍五入到控制分辨率以内。
