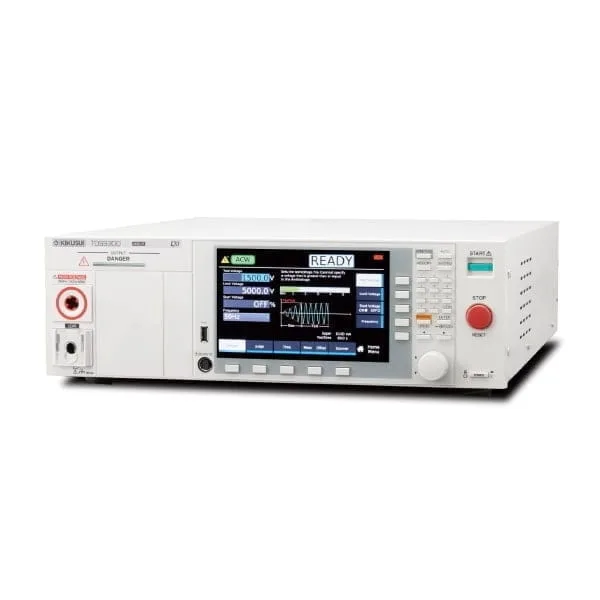

电气安全标准测试多功能分析仪TOS9300 系列
- AC/DC耐电压
- 绝缘电阻测试仪
- 局部放电测试仪
- 接地连续性测试器
- 泄漏电流测试仪
可运用于耐电压、绝缘电阻、接地导通、泄漏电流、局部放电 等各类测试的多功能综合分析仪
产品概览
TOS9300 系列是可对电子设备／电子元件进行多种安全测试的电气安全标准测试多功能分析仪。安全测试种类包括耐电压试验，绝缘电阻测试，接地导通测试，泄漏电流测试（接触电流测试、保护导体电流测试、患者泄漏电流测试），局部放电测试。由于机型结构以要的测试组合为准，因此１台可充分应对各类安全测试。适合用于研究开发设备，质量保证测试及标准认证机构的测试设备，生产线的设备。
- 多功能综合机型（TOS9303LC）
- 可使用带局部放电功能机型进行绝缘诊断（TOS9301PD）
- 通过新开发的放大器可实现 Max 40A 的AC/DC 双方接地导通测试（搭载接地导通试验功能型号）
- 可设置绝缘击穿检测的灵敏度
- AC5kV/100mA，DC7.2kV/100W 的耐电压测试功能
- 可进行接触电流测试、保护导体电流测试、患者泄漏电流测试（TOS9303LC）
- LAN/USB/RS232C 标准配备
- 用高可见度彩色液晶显示器、显示各测试的测量值及标准概要等。
- 高电压扫描器可以自行分配测试仪的输出，也可与本公司传统型号耐电压/绝缘电阻测试仪【TOS5300 系列等】连接使用（TOS9320）
| 型号 | 应对测试项目 | |||||
|---|---|---|---|---|---|---|
| AC耐电压 | DC耐电压 | 绝缘阻抗 | 接地导通 | 泄漏电流 | 局部放电 | |
| TOS9300 | ✓ | ✓ | ||||
| TOS9301 | ✓ | ✓ | ✓ | |||
| TOS9301PD | ✓ | ✓ | ✓ | ✓ | ||
| TOS9302 | ✓ | ✓ | ||||
| TOS9303 | ✓ | ✓ | ✓ | ✓ | ||
| TOS9303LC | ✓ | ✓ | ✓ | ✓ | ✓ | |
| TOS9311 | ✓ | ✓ | ✓ | |||
| TOS9320 | 4ch 高电压扫描器，带接触检查功能，可以自行分配测试仪的输出。 | |||||
特长·功能

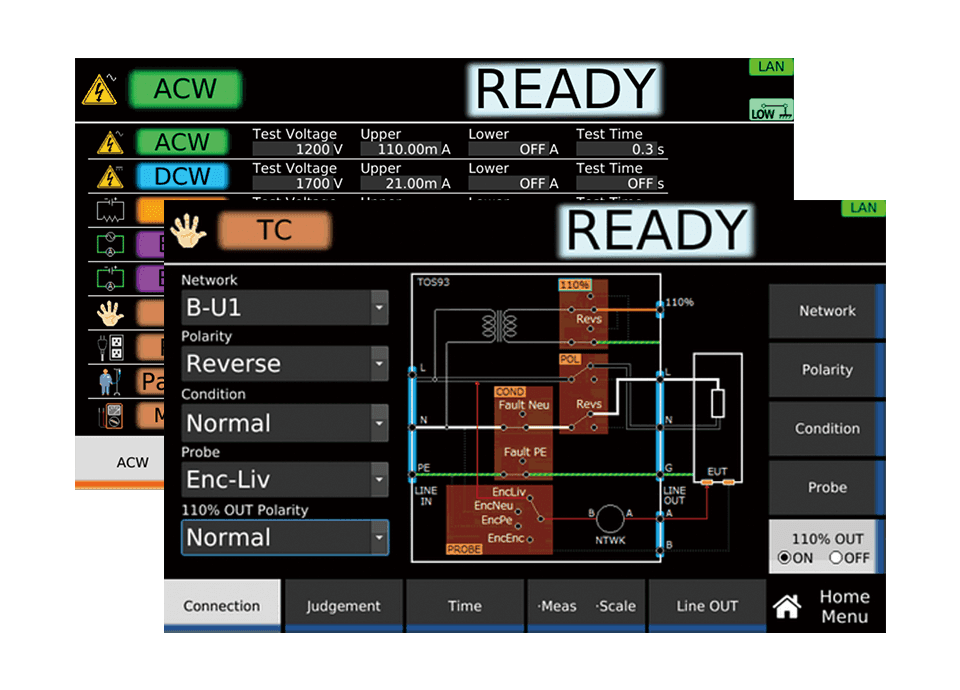

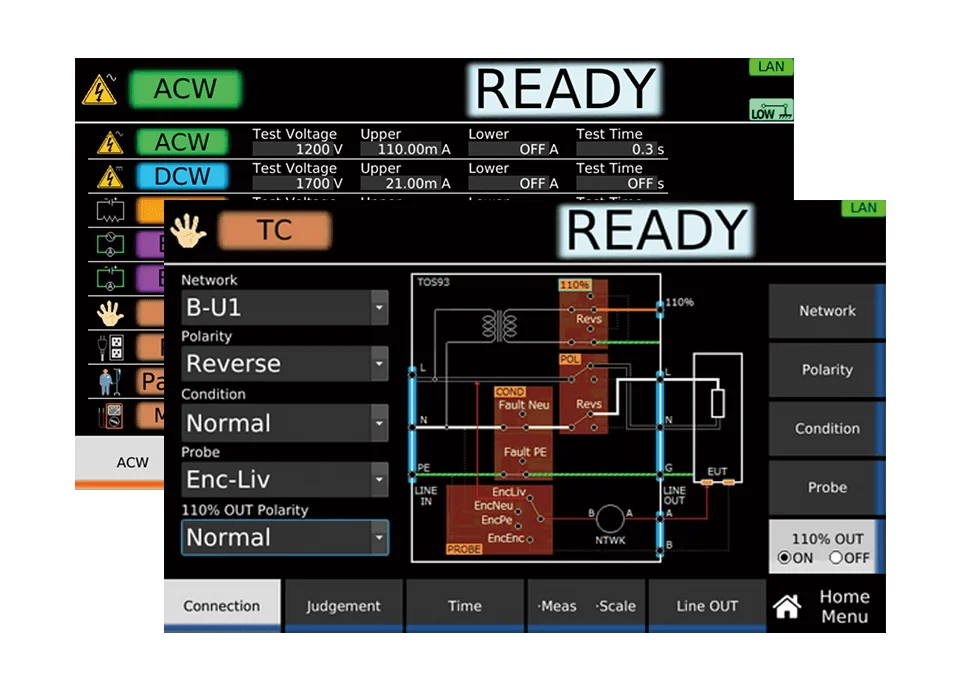

采用了彩色液晶显示器，产品风格焕然一新！
通过用 7 寸显示器显示各种测试设定值以及概要，图纸，实现了高清 晰度，还实现了简单易懂的操作性。

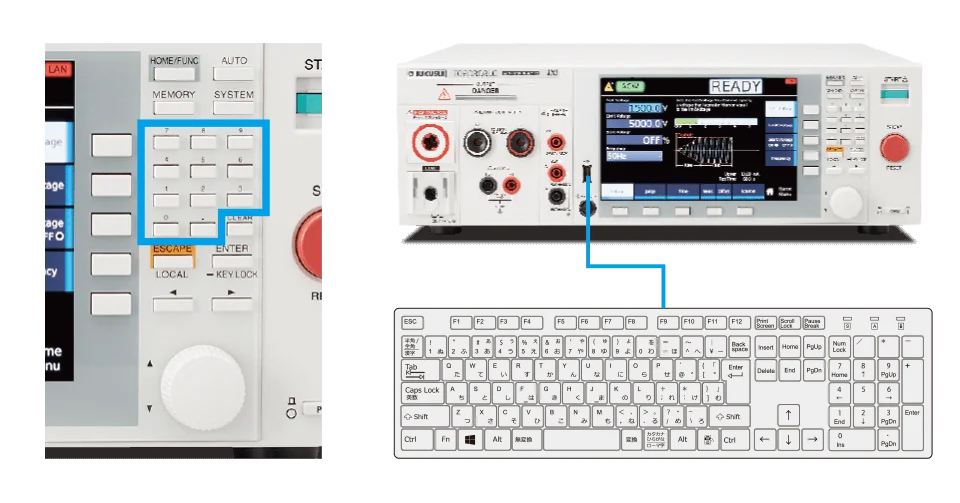

通过 10KEY 配置，提高操作性
加上旋钮开关，新配备了10KEY。可以直接输入设定值进行设定。另外，在前面板的 USB 连接器中连接键盘，就可以用键盘 * 输入数字／文字。
* 可使用的键盘类型是 106 或 109 日文键盘，以及 101 或 104 英文键盘。

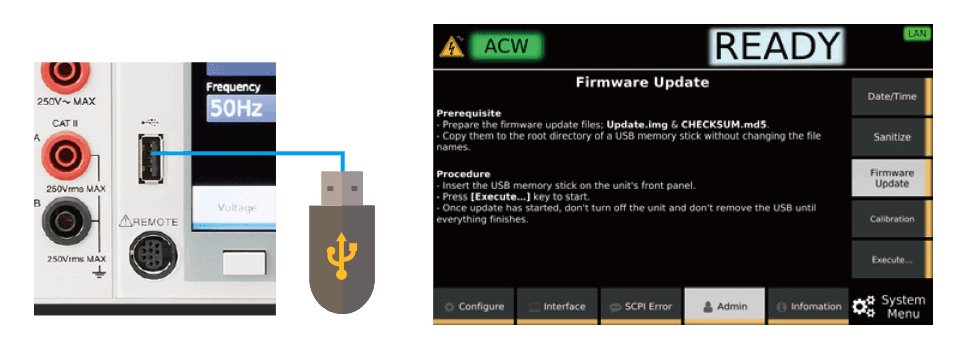

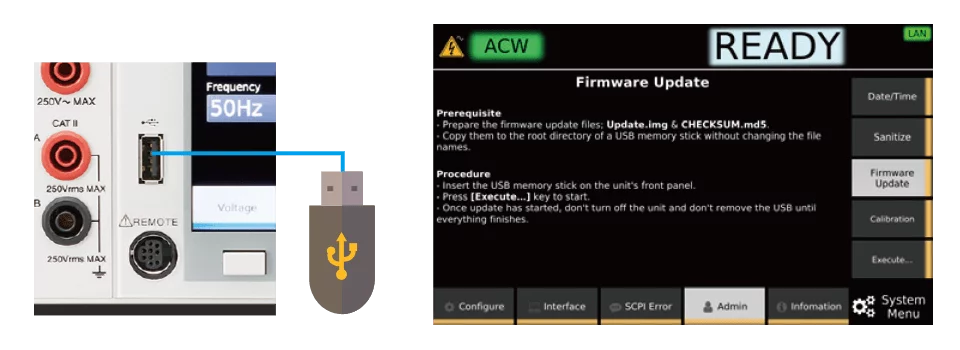

通过USB 可以实现固件升级
本产品的固件，可使用所持有的 USB 存储器简单即可升级。升级文件可在本公司的主页（https://www.kikusui.co.jp/en/download/）上下载。

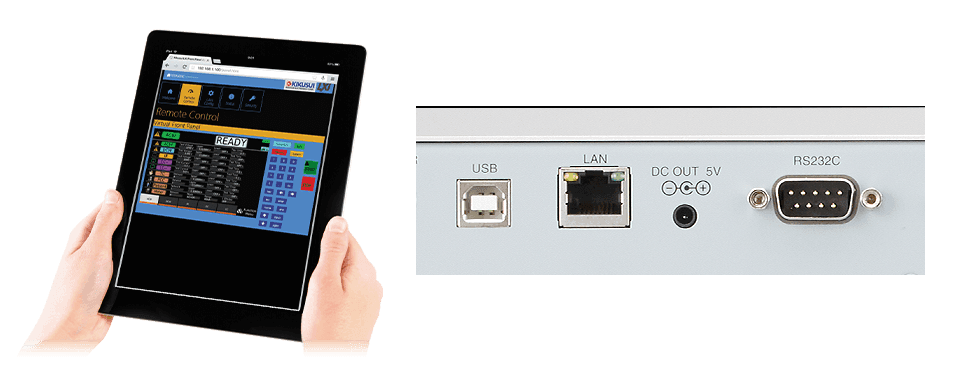

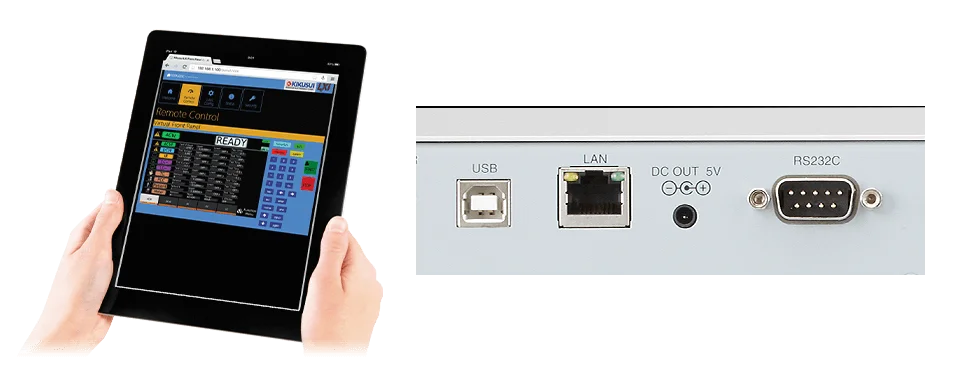

LAN，USB，RS232C 标准配备
LAN（LXI），USB2.0，USB-TMC 标准USB，RS232C
通讯接口标准配备。
可以使用个人电脑，智能手机，平板电脑等的 WEB 浏览器访问嵌入TOS9300 系列的网络服务器，进行电源控制与监控。

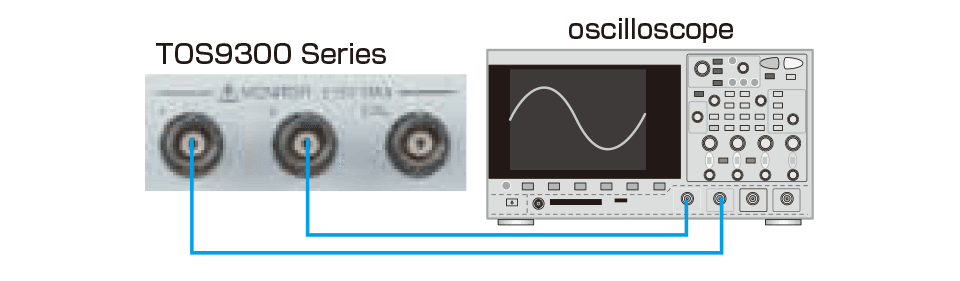

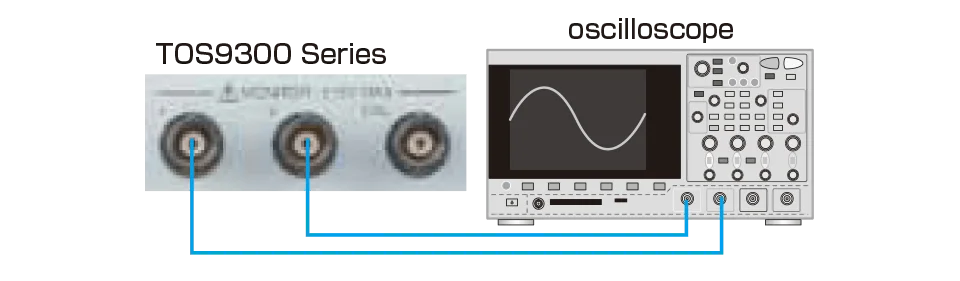

I/V 监控端子（模拟监控）
可以通过后面板中 I/V 端子所输出的信号，无需使用电流传感器以及 高电压探针，就可以通过示波器确认耐电压测试中的电流波形／电压 波形。
可以通过BNC 电缆连接示波器。※BNC 电缆不是选购件。用户需另行准备。

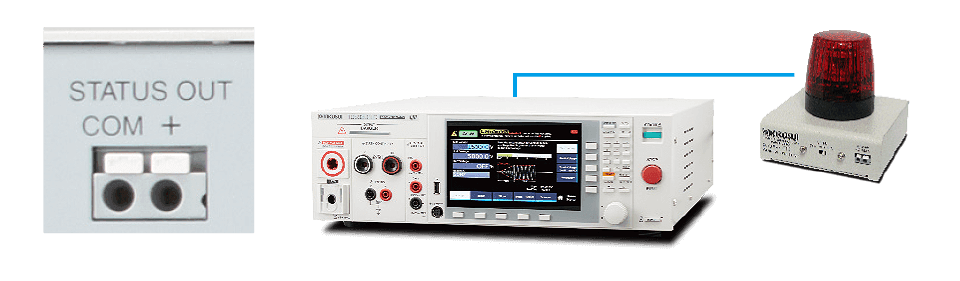

STATUS OUT 连接器
从后面板的STATUS 连接器向选购件的警告灯组件（PL02A-TOS）输出信号。对于高电压输出中及测试NG 的状态，可连接警告灯等驱动。

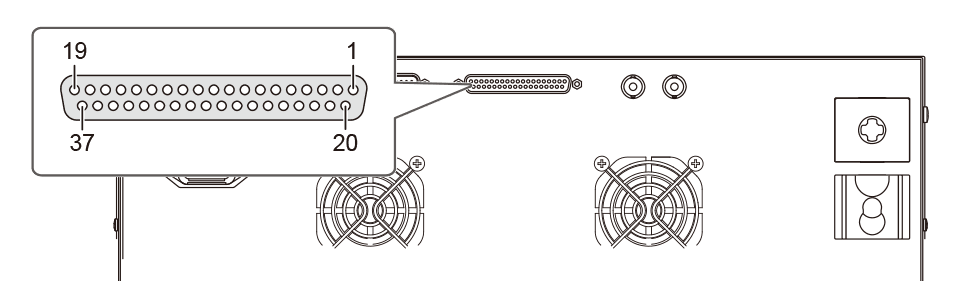

SIGNAL I/O 连接器
后面板搭载了具有启动／停止操作及信号输出功能的SIGNAL I/O。
以TOS9300为例（SIGNAL I/O连接器为所有机型通用）

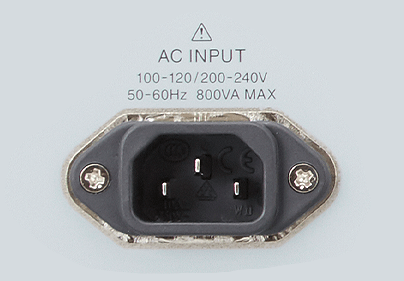

支持在全世界各地使用
可以在全球范围内使用！无需变更输入电源，可以在海外工厂直接使用。

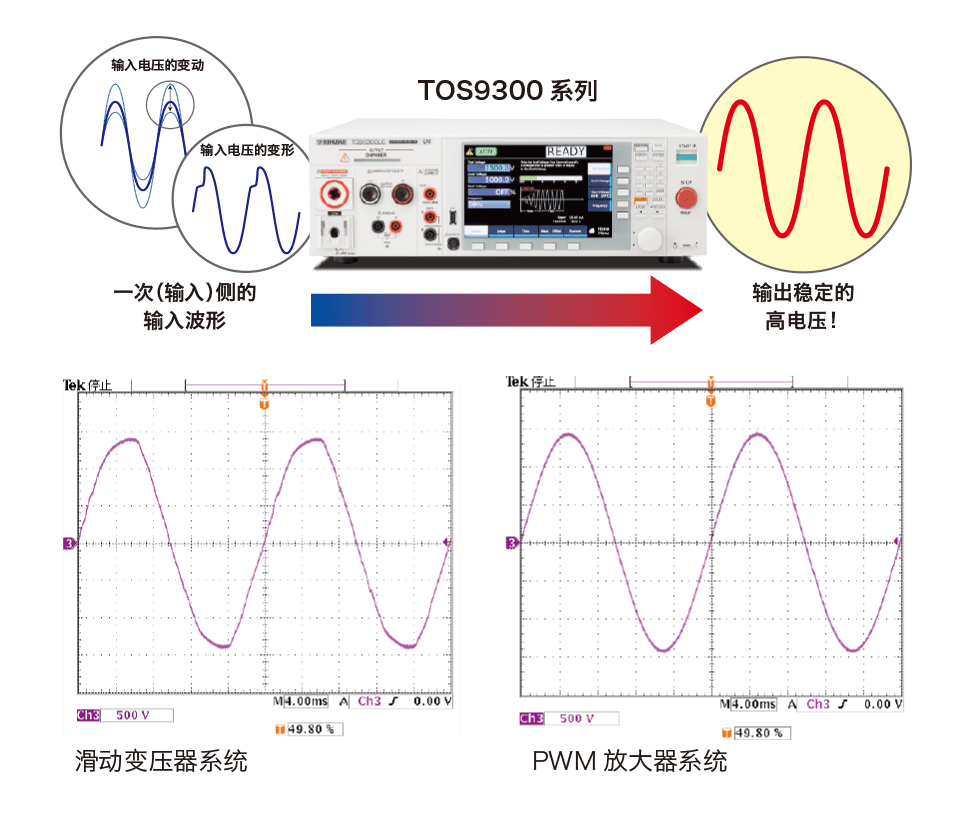

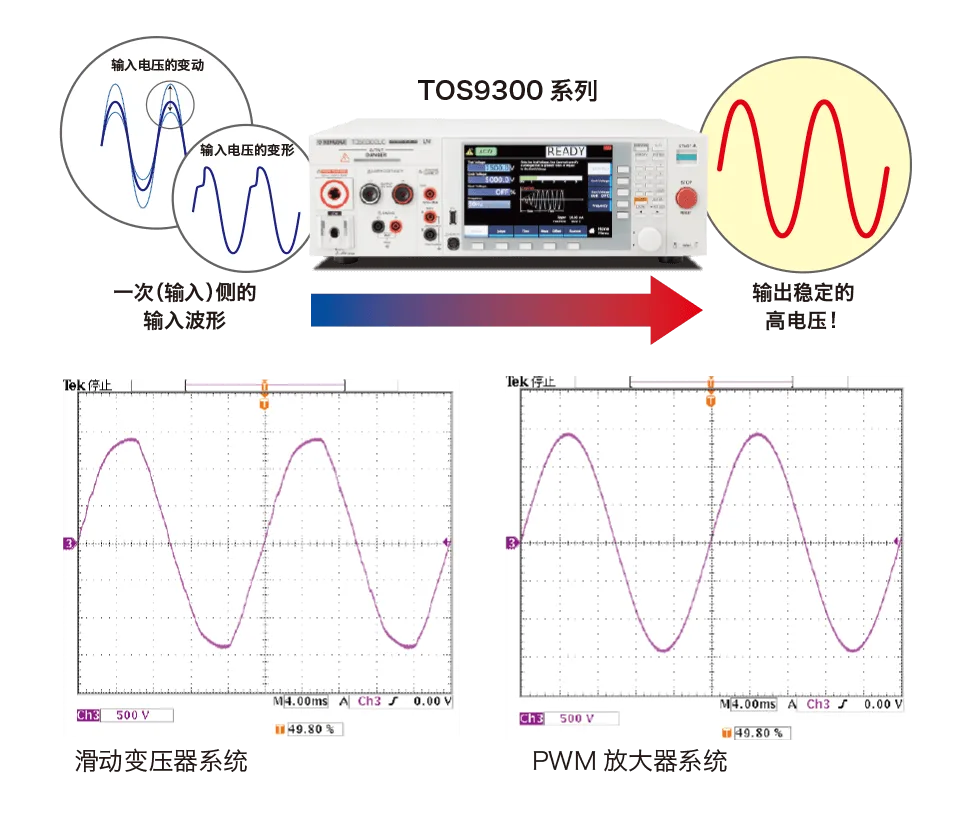

以较稳定的输出完成AC耐电压测试！[输入电压变动率±0.3％]
一般的耐电压测试仪是针对AC 线路的输入电压使用转换变压器升压后进行输出。采用这种转换变压器方式时，输入电压的变动会影响到输出，有时可能无法正确完成测试。甚至当变形的电压施加到被测试装置后，也可能会形成新产品不良的原因（加速部件的劣化）。TOS9300 系列产品内置有高效率PWM 放大器，不会受到AC 线路变动的影响，能够输出稳定的高电压，即使在电压变动大的地区，也
可以“放心”，“稳定”地实现可靠性高的“安全” 的测试。
实现了高精度，高分辨率，快速判定
配备了高精确度，高分辨率的True RMS测量电路，电压表为±（1.2% of reading ＋ 5V）／ Min分辨率0.1V，电流表为±（1% of reading ＋ 2μA）／ Min分辨率1μA。另外，配备了自动量程功能，下限判
断精确度也实现了和上限判断精确度同等的性能，可以有效地检测出测试导线的未连接以及接触不良等。同时实现了测试时间为0.1秒的快速判定。通过高精度，高分辨率，快速测量，判定功能可以执行可靠的测试。

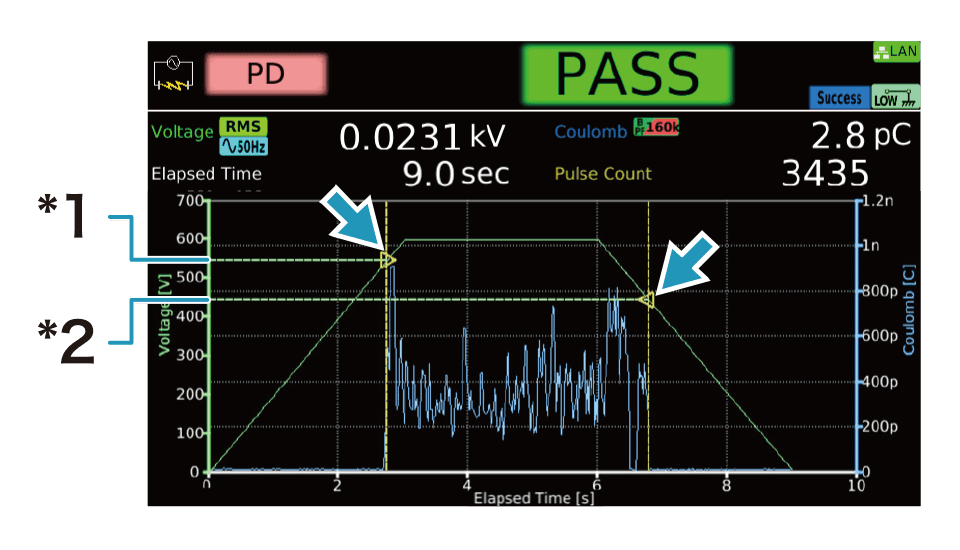

支持局部放电测试［TOS9301PD]
通过观察微小的局部放电，可以发现影响绝缘体内部劣化和寿命的“潜在缺陷”，这是耐压试验无法检测到的。
*1 放电起始电压 *2 放电消灭电压

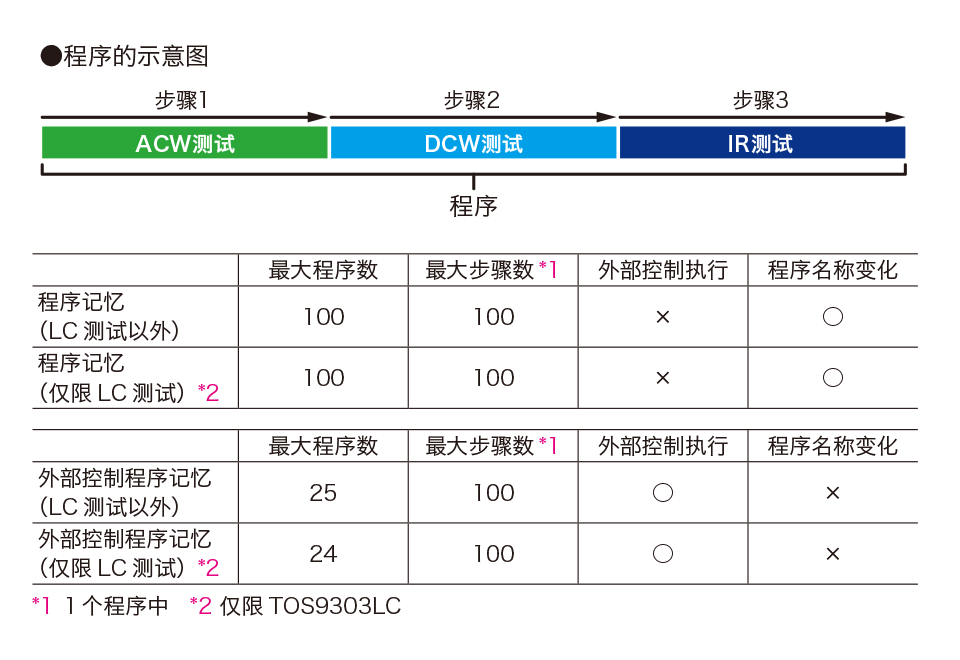

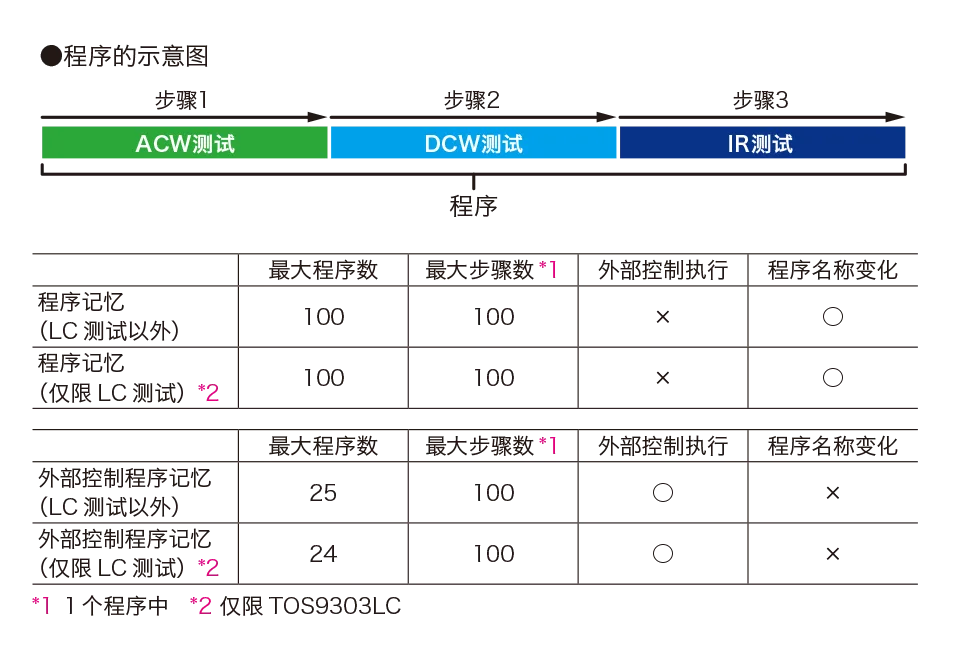

可以执行自动测试
可以组合并连续执行预先设定的测试。自动测试由程序和步骤构成。 程序是步骤的集合体。每一个步骤设定为一个测试，并从步骤 1 开始 以升序逐个执行。后的步骤结束，即程序结束。

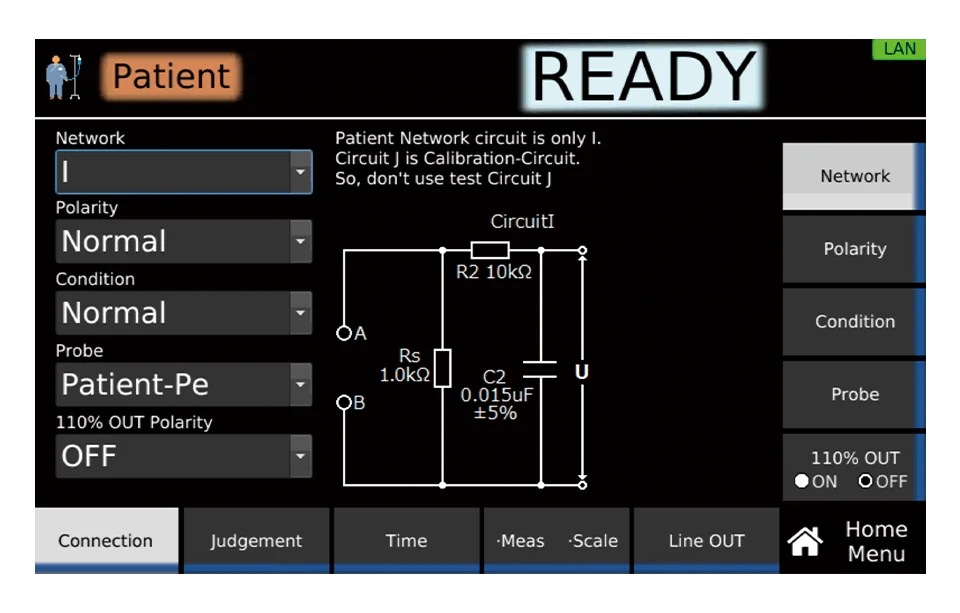

支持接触电流、保护导体电流、患者泄漏电流测试［TOS9303LC]
除了常规电气设备，也支持医疗设备的各种泄漏电流测试（Patient Current）。另外，也可以简单地设定网络（测试所使用的测量电路网）。

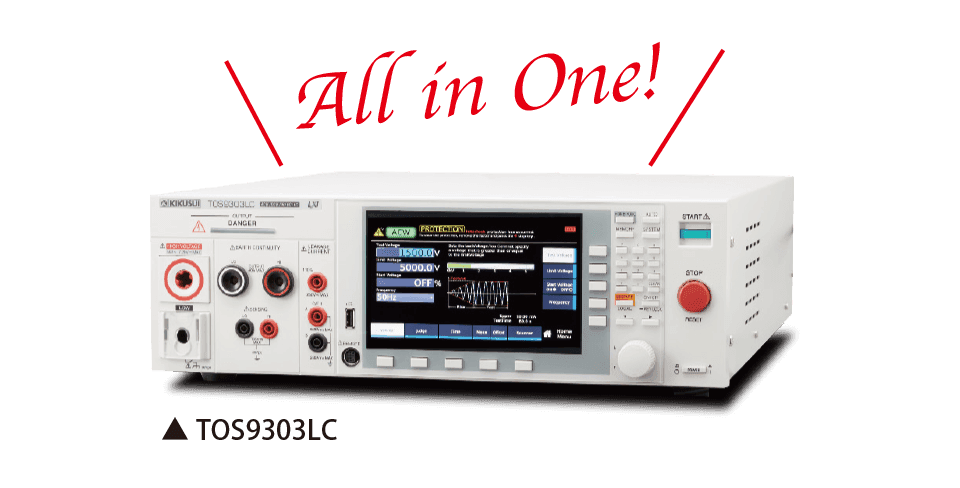

可用1 台完成电气安全标准测试［TOS9303LC]
配备了 AC/DC 耐电压测试，绝缘电阻测试，AC/DC 接地导通测试， 泄漏电流测试的所有功能的 TOS9303LC 机型，可用 1 台即可完成 电气安全标准的符合性测试。还可支持接触电流测试、保护导体电流 测试、患者泄漏电流测试。

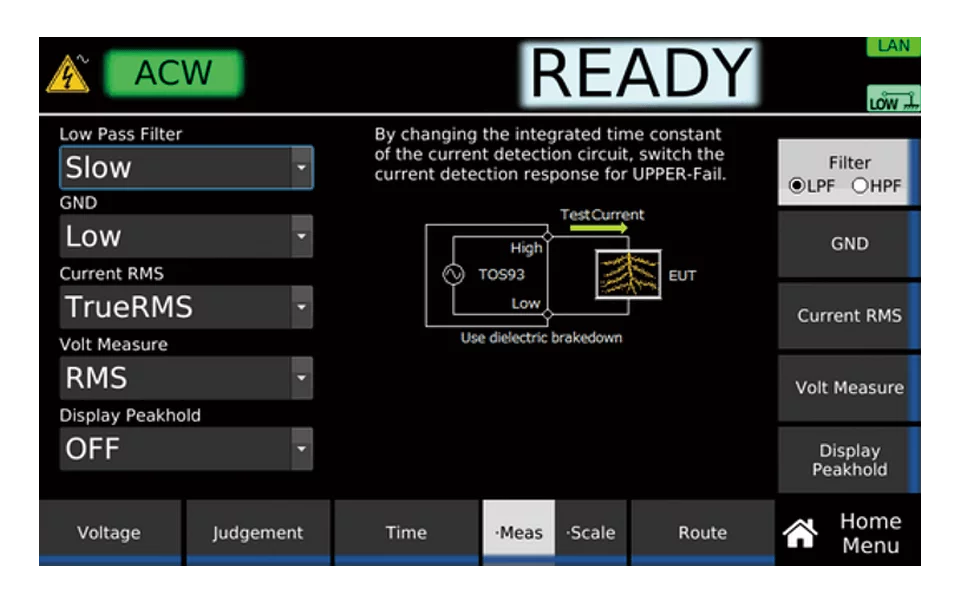

电流检测的响应速度（Filter）
耐电压测试仪用于判定是否发生绝缘破坏的测试，因此基本上对于局部放电这种瞬间放电电流是不涵盖在其判定范围内的。但是为了满足要了解绝缘破坏的前兆的需求，在TOS9300 系列中实现了5 个级别的响应速度（灵敏度）的设定。通过设定还可以检测出传统的耐电压测试中无法检测到的小量放电。

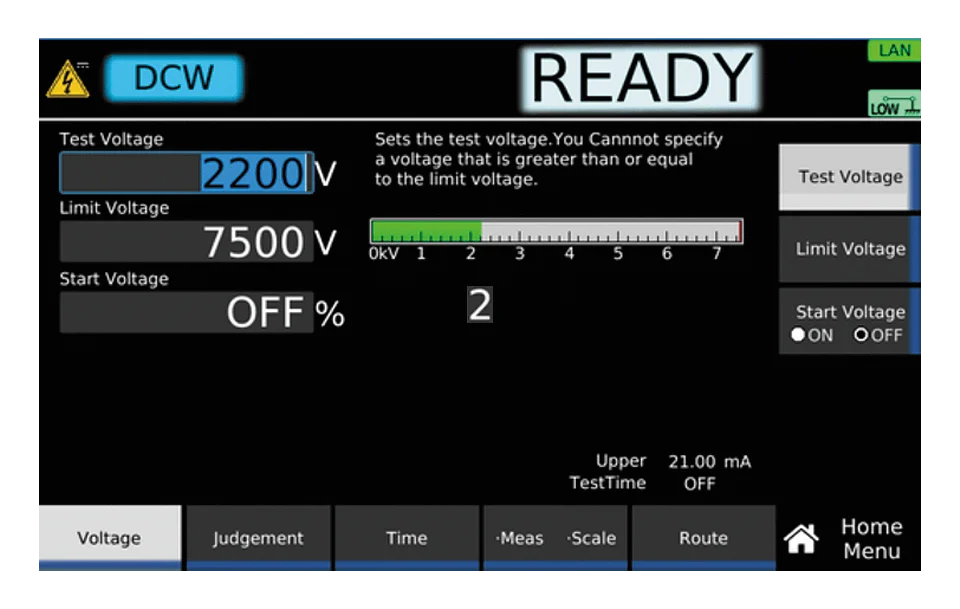

7.2kV/100W 的直流耐电压测试
TOS9300 系列可以实现高达7.2kV 的直流耐电压测试。配备有低波形，负荷变动率为1％以下的稳定的DC/DC 转换器。

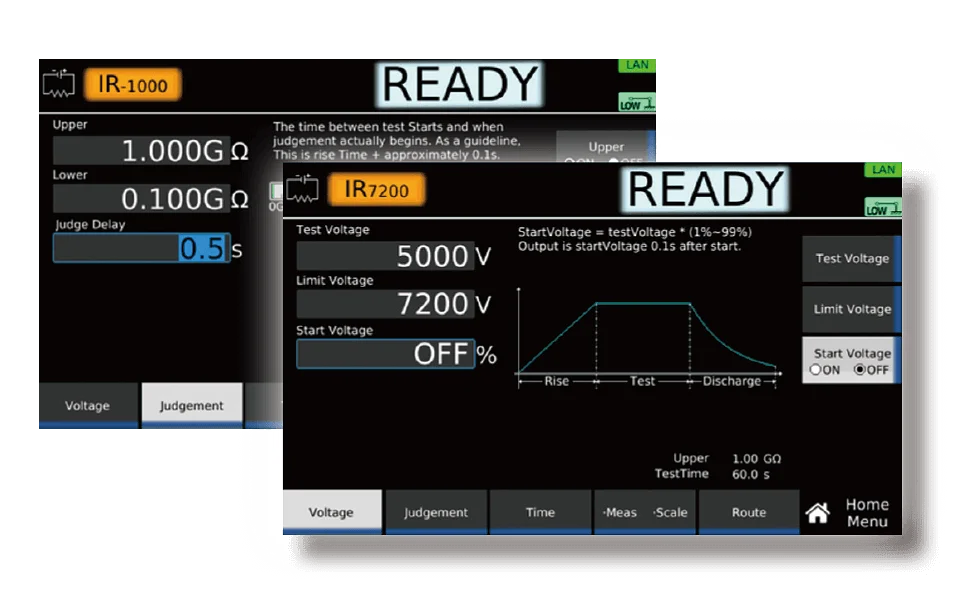

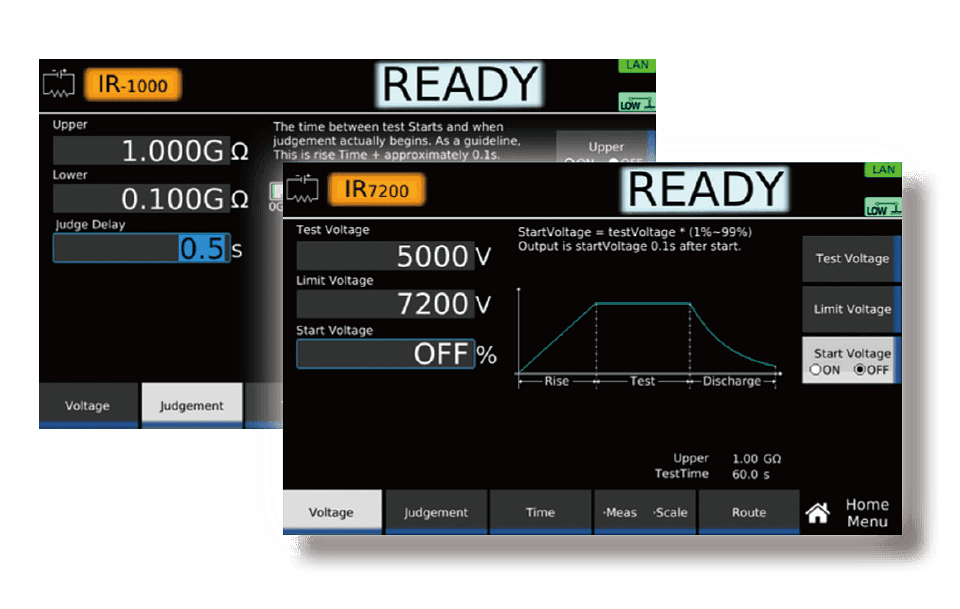

正极和负极 绝缘电阻测试
可以进行测试电压为－ 25V ～－ 1000V，＋ 50V ～＋ 7200V，设定分辨率为1V，99.99GΩ 为止的绝缘电阻测试。也可以轻松支持IEC61730-2 标准等PV（太阳能电池）模块的绝缘电阻测试。

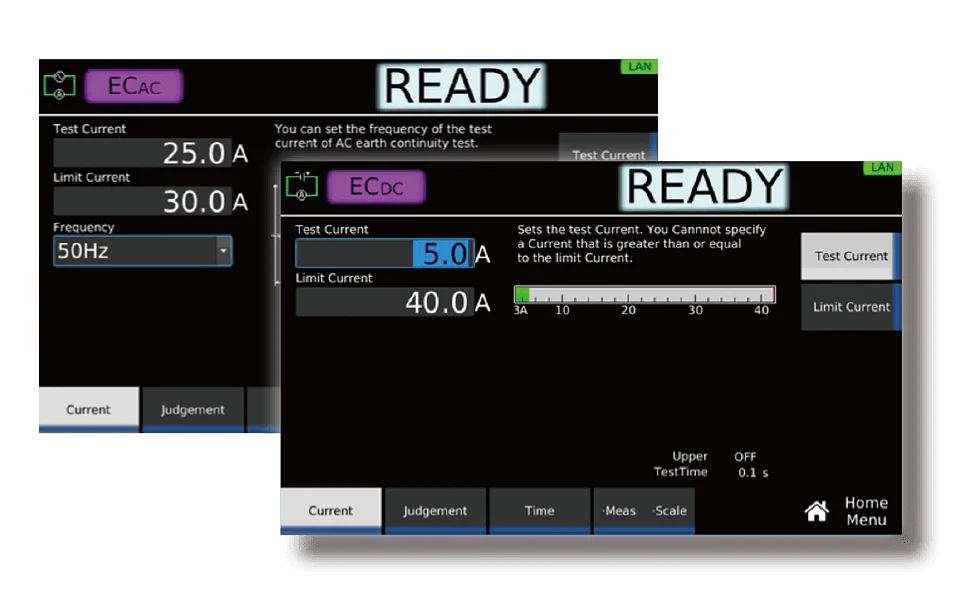

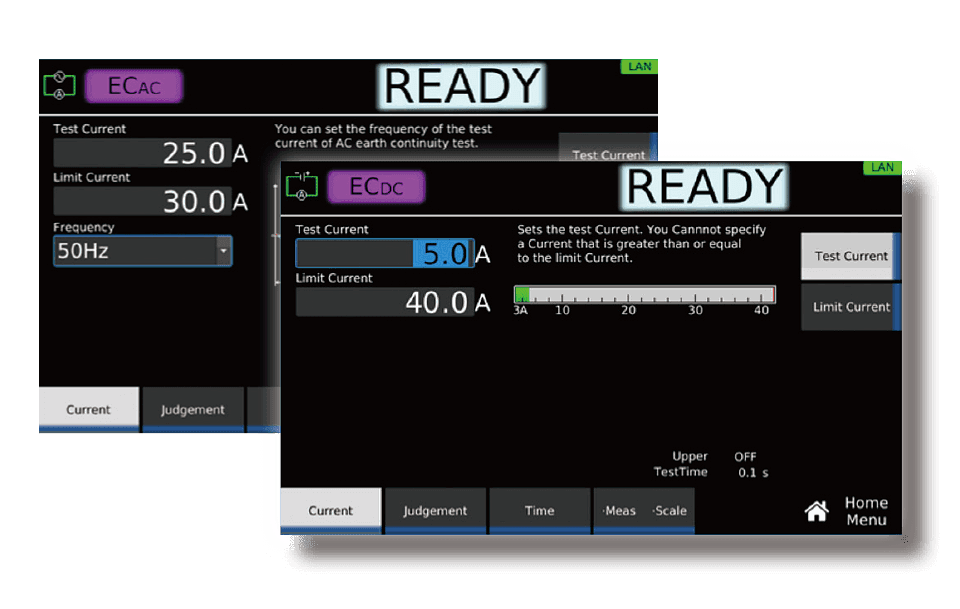

支持 Max 40A AC/DC 的接地导通测试
通过新研发的放大器，可广泛地支持从一般家电产品的 AC 接地导通 测试到 EV/PHV 系统的 DC 接地导通测试。可灵活地支持预测在今后 会日益增加的车载相关的 DC 规格要求。

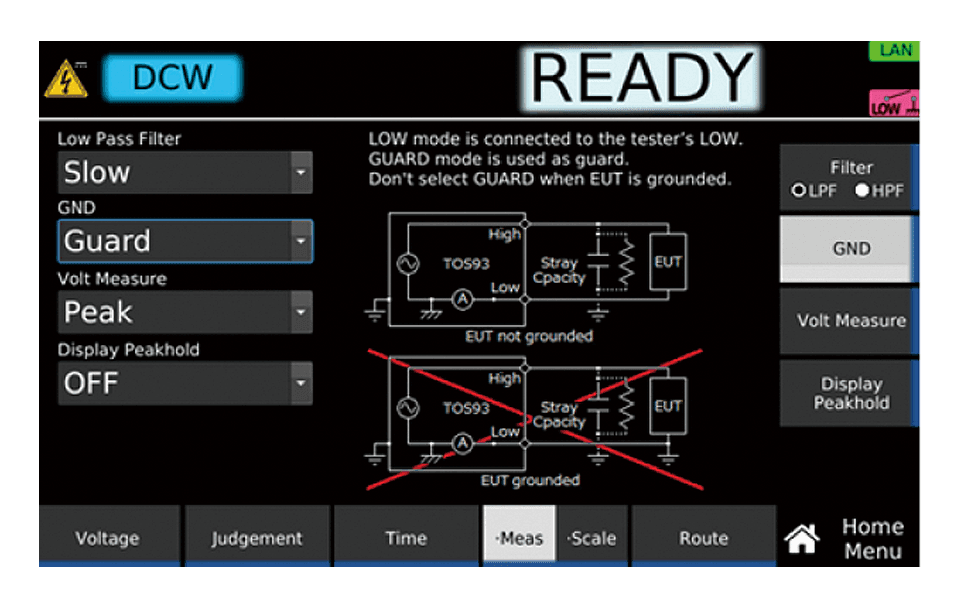

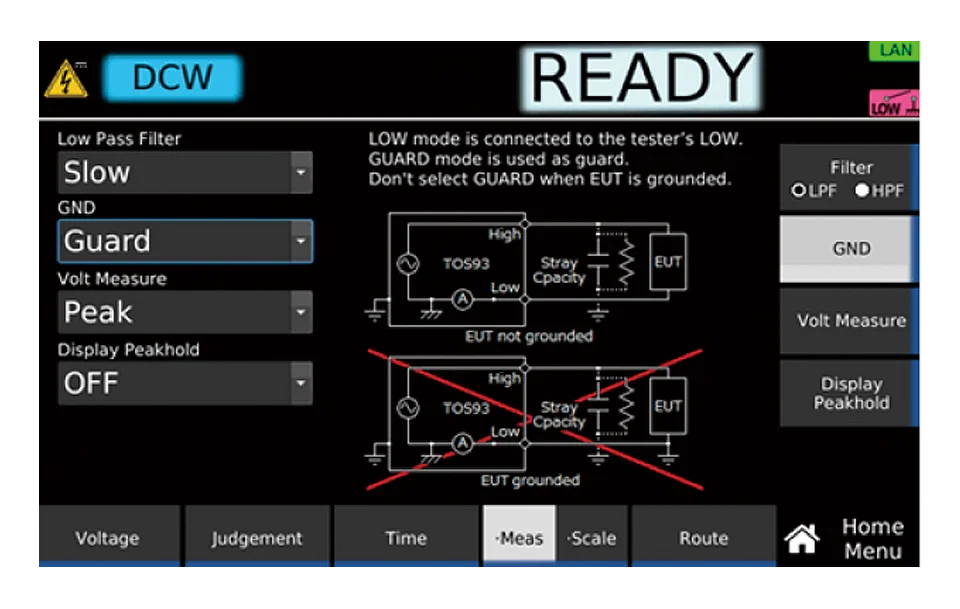

EARTH FAULT 保护功能
接地方式（GND）的设定为Guard（浮动）时，如果误把被测试设备等进行接地的话，异常电流会从本产品的高压输出部流入到接地部，操作人员有可能会触电。EARTH FUALT 保护功能启用时，会及时切
断输出并停止测试，可以防止操作人员的触电。
上升时间／下降时间控制功能
上升时间控制功能是为了防止对 EUT（被试验物）施加不要的高压的 功能。

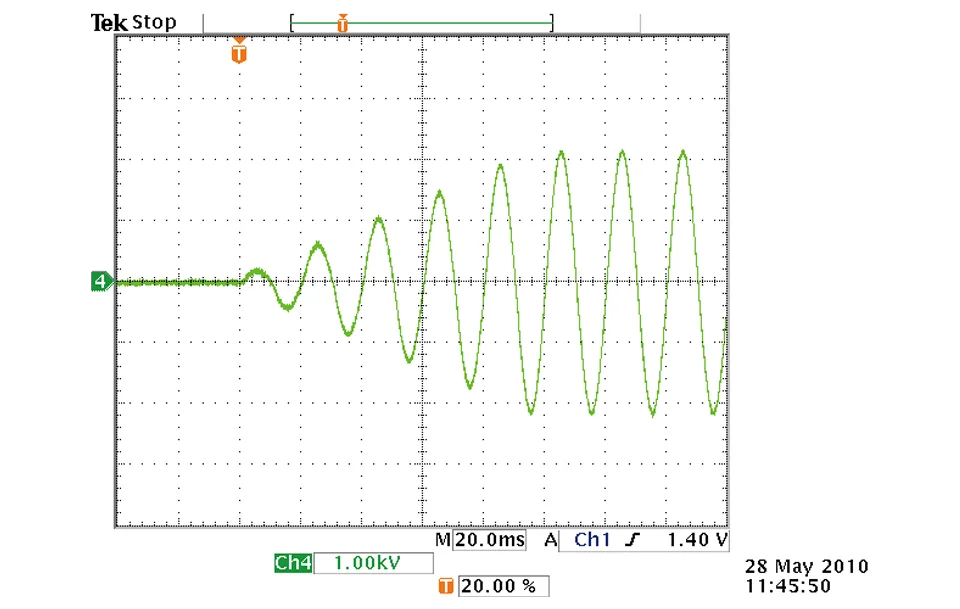

上升时间控制功能
在交流耐电压测试时，配备有缓慢升压至设定电压值的上升时间控制功能。电压上升时间可以在 0.1s-200.0s 范围内按0.1s 级别进行设定。

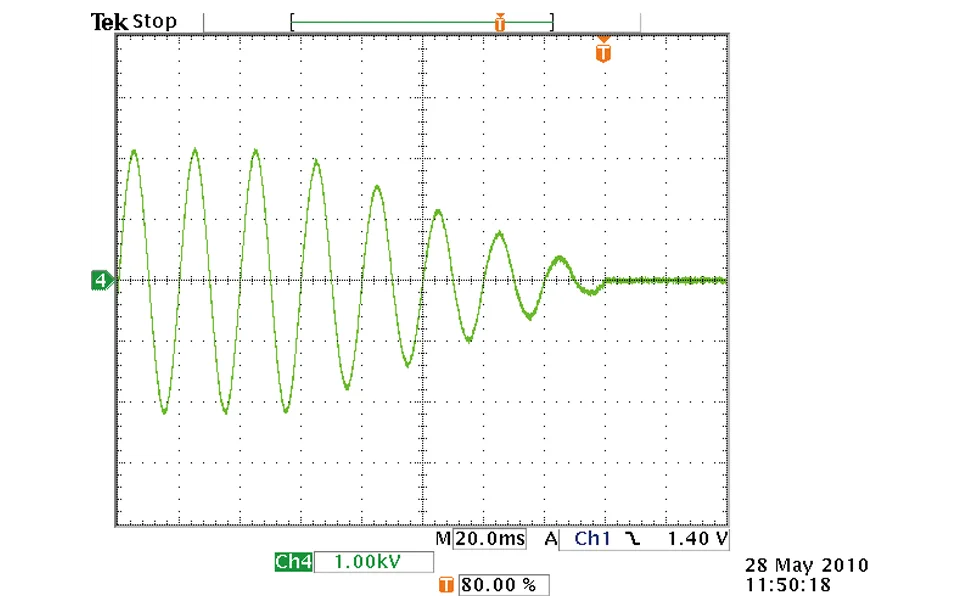

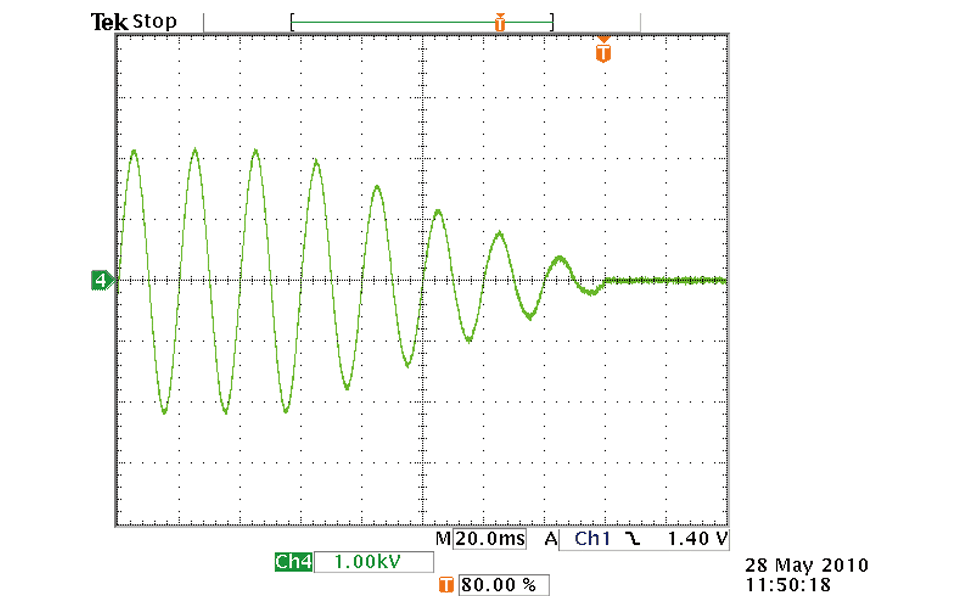

下降时间控制功能
在交流耐电压测试的 PASS判断时，可以使测试电压缓慢下降。电压下降时间可以在0s-200s 范围内按0.1s 级别进行设定（也可以关闭）。

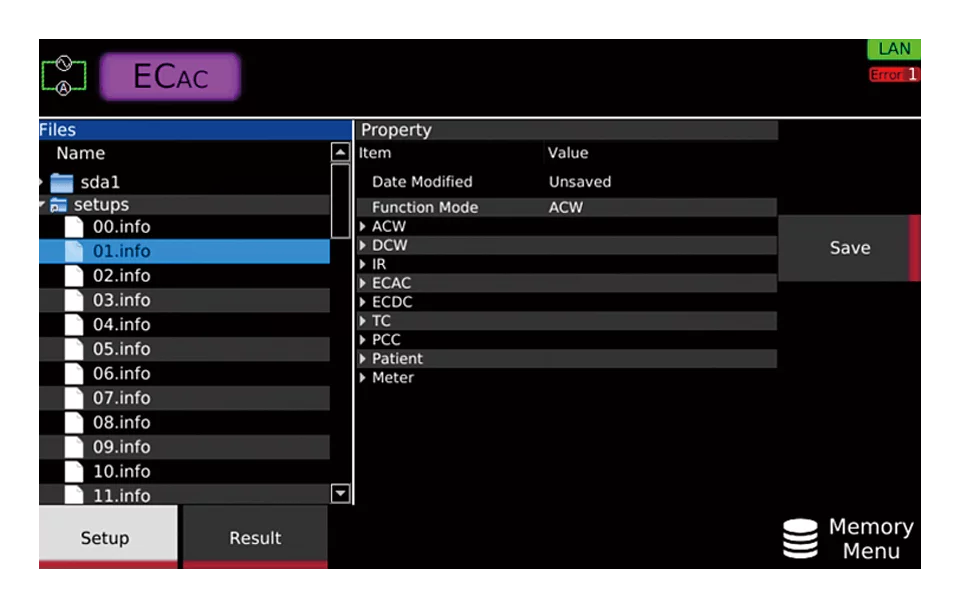

通过存储器功能实现简单设定
除了自动测试的编程功能提供的组合测试的存储器之外，可将任意设定的测试条件和所选择的测试模式的种类存储到主机存储器以及USB存储器中，Max 可存储51 个。可以简单快速地执行测试开始操作。
- 通过1 台高电压扫描器将输出扩大至4 通道。各通道可设置为High，Low，Open 的任意电势，并且可对4 点测试点的任意一点进行测试。
- 1 台本产品 Max 可连接4 台（16 通道）高电压扫描器。
- 可以检查每个通道的输出和测试点之间的接触。

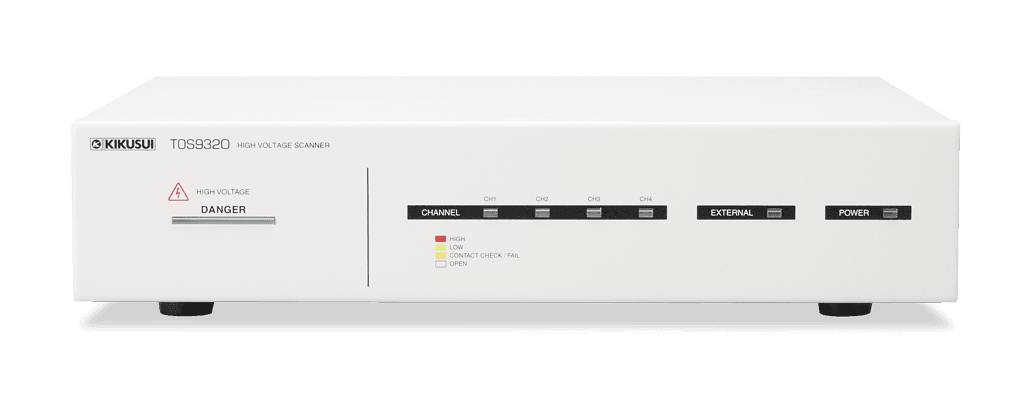

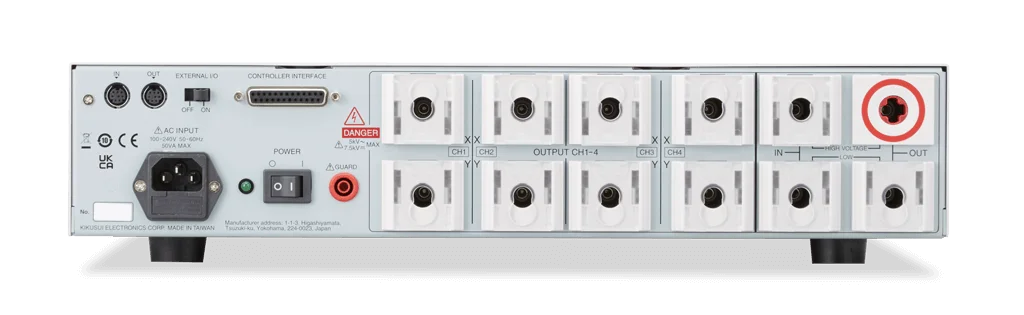

多通道测试系统（选购件）

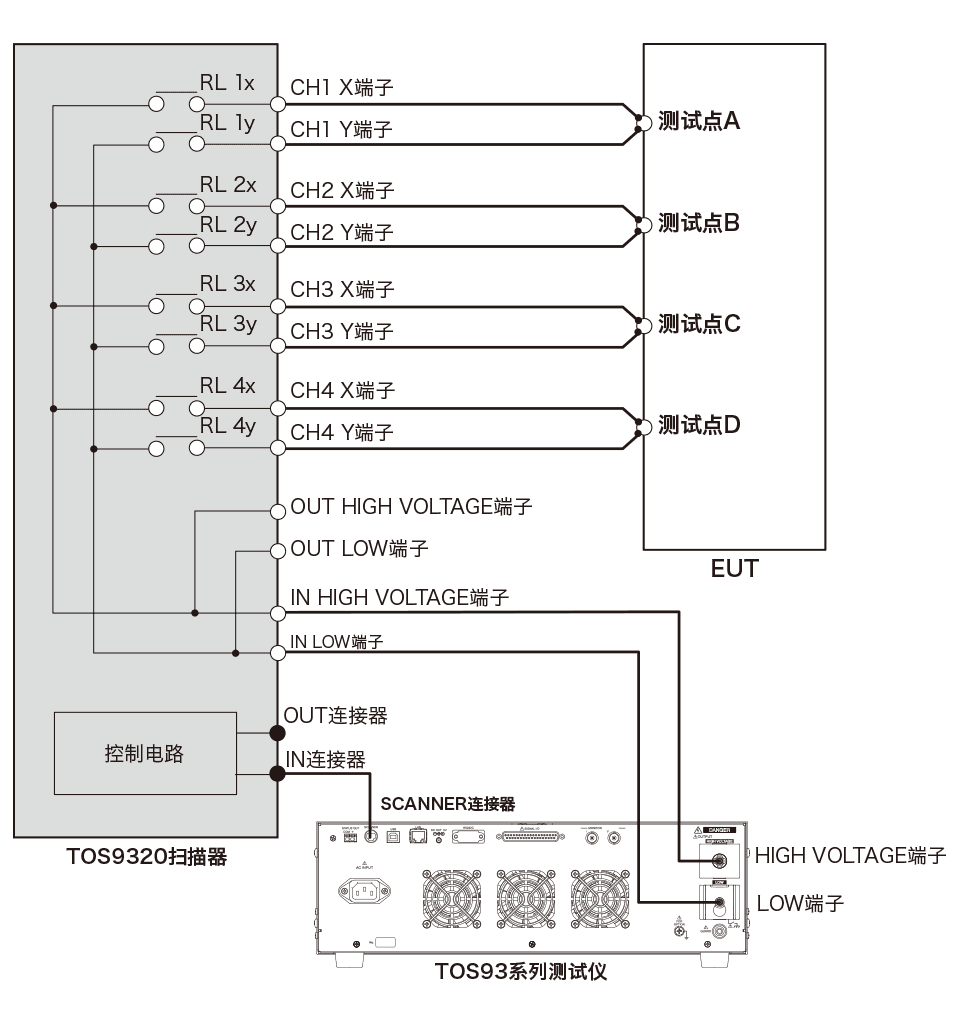

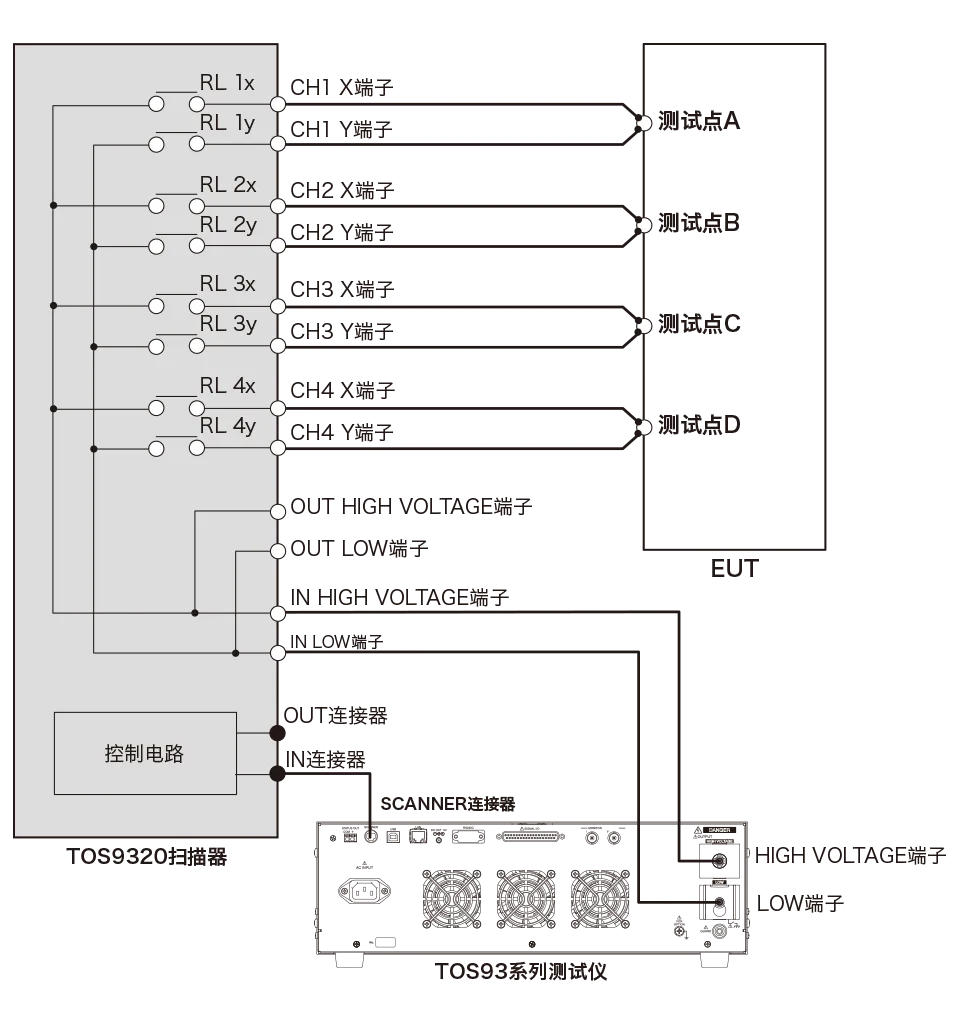

通过使用选购件的高电压扫描器TOS9320，可以在耐电压测试以及绝缘电阻测试中将测试仪主机提供的测试电压分配到多个测试点中。通过后面板的CONTROLLER INTERFACE 连接器可以用外围设备控制通道。
可以自行分配测试仪的输出，也可以通过组合外部控制设备，对于本公司生产的耐电压、绝缘电阻测试仪TOS5300 系列等的输出进行分配。对于具有多个测试点的电气电子设备，电子零部件等的测试实现省力化、并完成高可靠性的测试。
应用

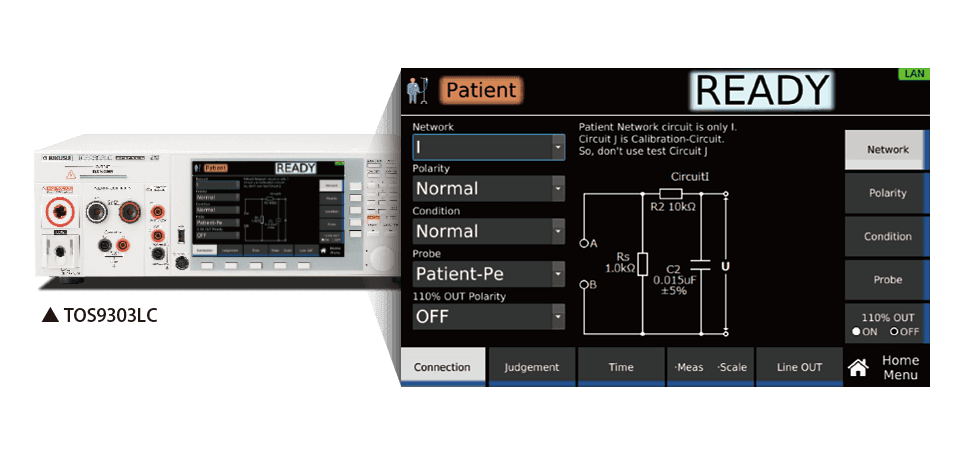

患者泄漏电流测试

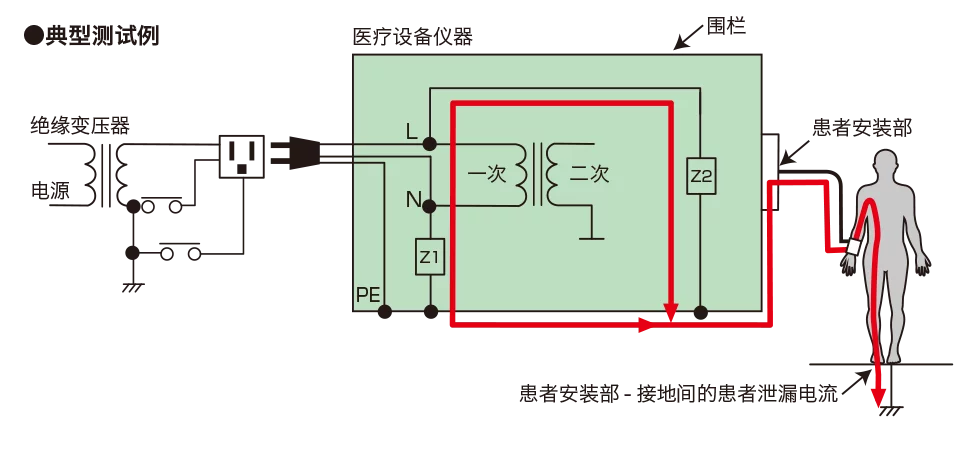

支持医疗设备仪器的泄漏电流测试（Paitient Current）！（只限TOS9303LC）
简单设定试验条件

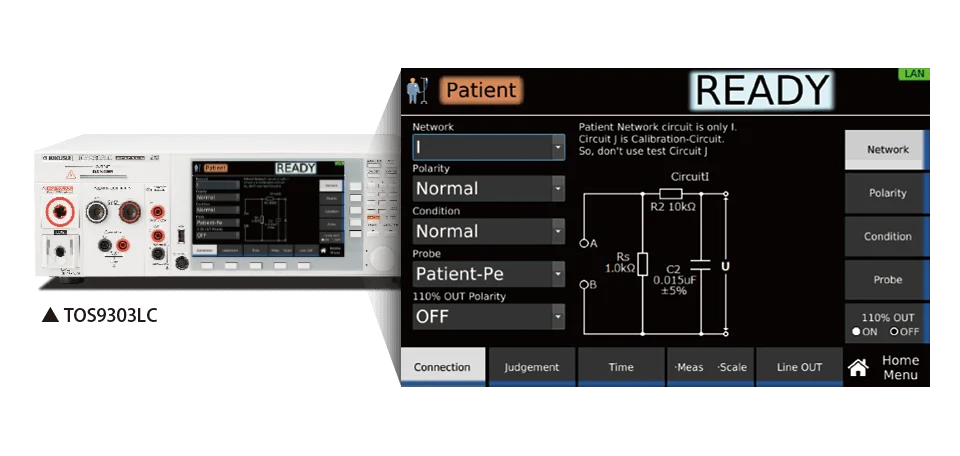

内置了测量回路网*（网络I IEC60601-1），可以简单设定测试条件。

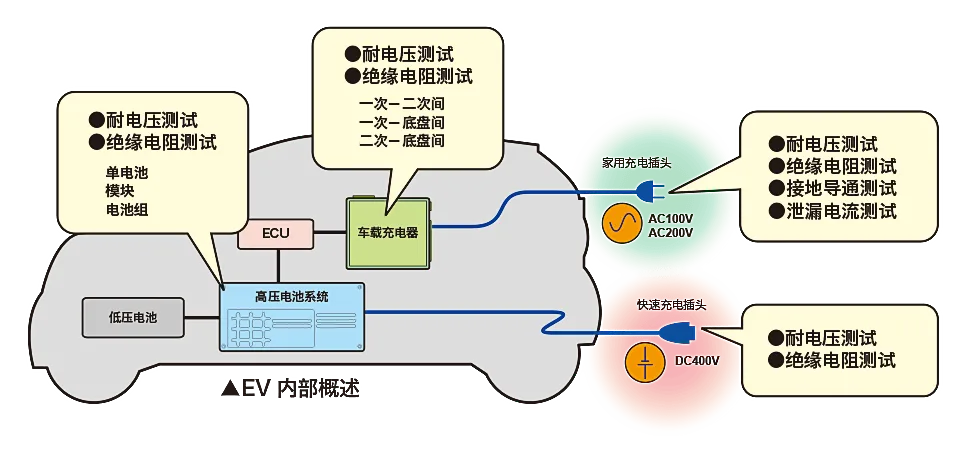

针对车载设备仪器的电气安全标准测试
AC/DC都支持！从EV的电池到车载充电器，充电连接器！
灵活应对车载相关的电气安全标准要求！
如果是多功能型号TOS9303LC，用1台就OK!

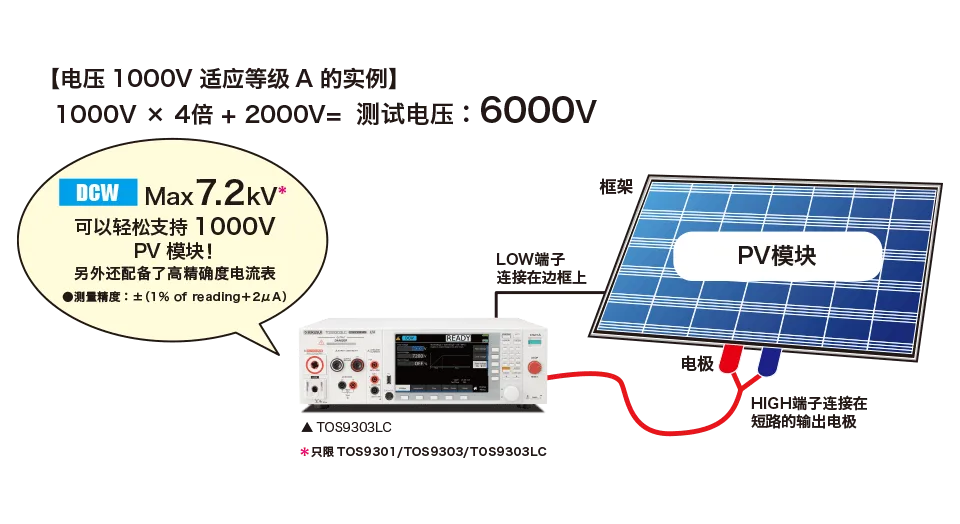

PV（太阳能电池）模块的耐电压，绝缘电阻测试
实施IEC61730-2以及JIS C 8992-2等耐电压测试时，
将测试电压提高到【Max系统电压×4倍＋2000V】为止之后，将电压保持1分钟。
局部放电测试
【EUT（例）：小型电机、变压器、绝缘材料等】
在局部放电试验中，检测介质击穿前的状态，所以它还可以检测传统耐压测试无法检测到的潜在缺陷和制造时的个体差异。

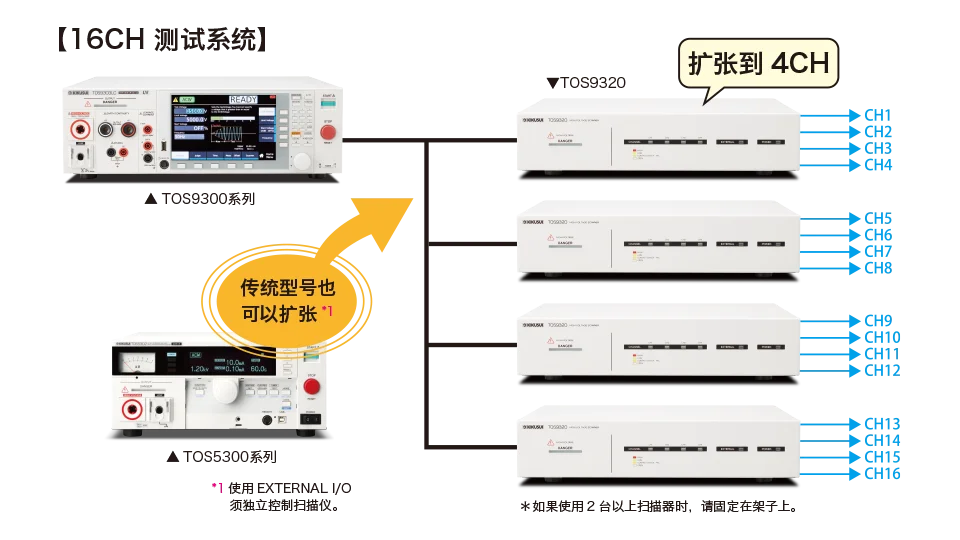

多通道耐电压，绝缘电阻测试
对于设备仪器以及零部件的测试实现省力化。可以同时测试多个测试点！
将TOS9300系列的输出扩张为多通道。另外，可以实现传统型号的输出分配，也可以灵活支持设备扩张时的需求。
规格
耐電圧試験部
AC 输出功能
| 项目 | TOS9300 | TOS9301 | TOS9301PD | TOS9302 | TOS9303 | TOS9303LC | ||
|---|---|---|---|---|---|---|---|---|
| AC 输出部 (只 ACW) | 输出范围 | 0.050 kV ~ 5.000 kV | ||||||
| 分辨率 | 1V | |||||||
| 设定精度 | ±(1.2 % of setting + 0.02 kV)(空载时) | |||||||
| Max 额定负载 *1 | 500 VA(5 kV/ 100 mA) | |||||||
| Max 额定电流 | 100 mA(输出电压 0.2 kV 以上) | |||||||
| 变压器容量 | 500 VA | |||||||
| 输出电压波形 *2 | 正弦波 | |||||||
| 失真率 | 2 %以下(输出电压 0.5 kV 以上、空载时或纯电阻负载时) | |||||||
| 峰值因数 | √ 2± 3 %(0.8 kV 以上) | |||||||
| 频率 | 50 Hz/ 60 Hz | |||||||
| 精度 | ±0.1 % | |||||||
| 电压变动率 | ±3 % 以下(Max额定负载→空载) | |||||||
| 短路电流 | 200 mA 以上(输出电压 0.5 kV 以上) | |||||||
| 输出方式 | PWM切换方式 | |||||||
| 起始电压(Start Voltage) | 可设置测试开始时的电压 | |||||||
| 设定范围 | 测试电压的 1 % ~99 % | |||||||
| 分辨率 | 1% | |||||||
| 输出电压监视功能 | 输出电压超过 ±(10 % of setting + 0.05 kV)时，输出被关闭，保护功能启动 | |||||||
DC 输出功能
| 项目 | TOS9301 | TOS9301PD | TOS9303 | TOS9303LC | ||
|---|---|---|---|---|---|---|
| DC 输出部 (只 DCW) | 输出范围 | 0.050 kV ~ 7.200 kV | ||||
| 分辨率 | 1V | |||||
| 设定精度 | ±(1.2 % of setting + 0.02 kV) | |||||
| Max 额定负载 *1 | 100 W(5 kV/ 20 mA, 7.2 kV/ 13.9 mA) | |||||
| Max 额定电流 | 20 mA | |||||
| 波纹 | 7.2 kV 空载 | 20 Vp-p(TYP) | ||||
| Max额定负载 | 50 Vp-p(TYP) | |||||
| 电压变动率 | 1 %以下(Max额定负载→空载) | |||||
| 短路电流 | 100 mA(TYP)(200 mA peak) | |||||
| 放电功能 | 测试结束时强制放电(放电电阻 125 kΩ) | |||||
| 起始电压(Start Voltage) | 可设置测试开始时的电压 | |||||
| 设定范围 | 测试电压的 1 % ~99 % | |||||
| 分辨率 | 1% | |||||
| 输出电压监视功能 | 输出电压超过 ±(10 % of setting + 0.05 kV)时，输出被关闭，保护功能启动 | |||||
*1 连续测试时，根据上限判断标准值的设置不同，可能需要输出时间的限制和休止时间。 *2 如果在功率性的负载上加载交流电压，根据负载的功率值不同，输出电压可能比空载时上升。而且，负载采用了功率值有电压依存性的试料(陶瓷电容器等)时，波形可能产生失真。 但是，测试电压 1.5 kV 时，1000 pF 以下的功率的影响可以忽略。另外，本产品的高压电源部为 PWM 切换方式，因此在测试电压为 500 V 以下时，切换噪声、尖峰噪声 的占比变大，测试电压越低，波形的失真也越大。
测量功能
| 项目 | TOS9300 | TOS9301 | TOS9301PD | TOS9302 | TOS9303 | TOS9303LC | |
|---|---|---|---|---|---|---|---|
| 电压表 | 测量范围 | 0 kV ~7.5 kV AC/DC | |||||
| 分辨率 | 0.1 V | ||||||
| 精度 | ±(1.2 % of reading + 0.005 kV) | ||||||
| 响应 | 可切换真有效值/平均值响应的有效值换算 | ||||||
| 在别的系统显示峰值响应(峰值响应用于测量 RISE中的绝缘破坏电压) | |||||||
| 保持功能 | 在 PASS/FAIL判断显示中保持测试结束时的测量电压值 | ||||||
| 电流表 *1 *2 | 测量范围 | AC:0.00 mA ~ 110 mA，DC:0.00 mA ~ 22 mA(包含有效成分和无效成分的电流) | |||||
| 精度 | ±(1 % of reading + 2 μA)(有效成分) | ||||||
| 响应 | 可切换真有效值/平均值响应的有效值换算 | ||||||
| 保持功能 | 在 PASS判断显示中保持测试结束时的测量电流值 | ||||||
| 补偿抵消功能 | 输出电缆间等绝缘电阻、存储功率成分中流过的电流分别抵消 Max 10 mA(DC测试只限电阻成分)。 有 OFF功能。 | ||||||
| 校准 | 有效成分:使用纯电阻负载，用正弦波的有效值校准 无效成分:不校准 | ||||||
*1 交流电压测试中，测试导线及夹具等的存储功率中也有电流通过。 *2 高温多湿时，从本产品内部、外部的高电压配线部流向接地的误差电流变多。如果湿度超过 70 %，可能产生 50 μA 左右的误差电流。
判定功能
| 项目 | TOS9300 | TOS9301 | TOS9301PD | TOS9302 | TOS9303 | TOS9303LC | ||
|---|---|---|---|---|---|---|---|---|
| 电流判断动作 | 判断时输出被关闭。PASS、FAIL的蜂鸣器音量可在 0(OFF)~ 10的范围内分别单独设置。 自动测试中，只有程序结束的判断时蜂鸣器才启用。 | |||||||
| UPPER FAIL | 判定方法 | 检测到上限判断标准值(Upper)以上的电流就判断 UPPER FAIL。 DCW中，在判断延迟时间(Judge Delay)中不判断。 | ||||||
| 显示部 | 显示“Upper-FAIL” | |||||||
| 蜂鸣器 | 开 | |||||||
| SIGNAL I/O | U FAIL信号连续输出，直到 STOP信号输入为止 | |||||||
| LOWER FAIL | 判定方法 | 检测到下限判断标准值(Lower)以下的电流就判断 LOWER FAIL。 电压上升时间(Rise Time)中和 ACW测试的电压下降时间(Fall Time)中不判断。 | ||||||
| 显示部 | 显示“Lower-FAIL” | |||||||
| 蜂鸣器 | 开 | |||||||
| SIGNAL I/O | L FAIL信号连续输出，直到 STOP信号输入为止 | |||||||
| PASS | 判定方法 | 测试时间经过后，如果不是 Upper-FAIL、Lower-FAIL，就判断 PASS。 | ||||||
| 显示部 | 显示“PASS” | |||||||
| 蜂鸣器 | 开(50 ms固定) | |||||||
| SIGNAL I/O | PASS 信号输出到 Pass Hold 中设置的时间为止。 Pass Hold 中设置了 Infinity 时，PASS 信号连续输出，直到 STOP 信号输入为止。 | |||||||
| 电压上升率判断动作 | 电压上升时间(Rise Time)中监视电压上升率。 判断延迟时间的自动设置(Delay Auto)为 ON、输出电压为 200 V以上时启用。 判断时输出被关闭。PASS、FAIL的蜂鸣器音量可在 0(OFF)~ 10的范围内分别单独设置。 | |||||||
| dV/dt FAIL | 判定方法 | 电压上升率(dV/dt)不足约 1 V/s 时判断。 | ||||||
| 显示部 | 显示“Upper-FAIL(dV/dt)” | |||||||
| 蜂鸣器 | 开 | |||||||
| SIGNAL I/O | U FAIL信号连续输出，直到 STOP信号输入为止 | |||||||
| 上限判定基准值(Upper)设定范围 | AC:0.01 mA ~ 110.00 mA / DC:0.01 mA ~ 21.00 mA | |||||||
| 下限判定基准值(Lower)设定范围 | AC:0.00 mA ~ 109.99 mA / DC:0.00 mA ~ 20.99 mA、OFF。设置为 0.00时，与 OFF等效。 0.00 に設定時は OFFと等価。 | |||||||
| 判断精度 *1 *2 | ±(1 % of setting + 5 μA) | |||||||
| 电流检测方法 | 用以下方法与标准值比较 算出真有效值 / 将平均值响应换算成有效值 | |||||||
| 切换响应速度(Filter) | 在 ACW测试、DCW测试中，将 UPPER FAIL判断的电流检测响应速度(灵敏度)分 5级切换。 | |||||||
*1 交流电压测试中，测试导线及夹具等的存储功率中也有电流通过。 *2 高温多湿时，从本产品内部、外部的高电压配线部流向接地的误差电流变多。如果湿度超过 70 %，可能产生 50 μA 左右的误差电流。
定时功能
| 项目 | TOS9300 | TOS9301 | TOS9301PD | TOS9302 | TOS9303 | TOS9303LC |
|---|---|---|---|---|---|---|
| 电流上升时间(Rise Time)设置范围 | 0.1 s ~ 200.0 s | |||||
| 电流下降时间(Fall Time)设置范围 *1 | 0.1 s ~ 200.0 s、OFF | |||||
| 测试时间(Test Time)设置范围 | 0.1 s ~ 1000.0 s、OFF | |||||
| 判定延迟时间(Judge Delay)设置范围 *2 | 0.1 s ~ 100.0 s、AUTO *3(只 DCW) | |||||
| 精度 | ±(100 ppm of setting + 20 ms)(Fall Time除外) | |||||
*1 ACW测试、DCW测试中只在PASS判断时启用。DCW测试时，由于本产品内部及EUT的静电功率，设置时间中电压可能不断下降。 *2 只能设置比 Rise Time 和 Test Time 的合计时间更短的时间。 *3 将 Delay Auto 设置为 ON 后，在充电时间结束前不进行 LOWER 判断。
其他规格
| 项目 | TOS9300 | TOS9301 | TOS9301PD | TOS9302 | TOS9303 | TOS9303LC | |
|---|---|---|---|---|---|---|---|
| 模拟监视 *1 | 根据电流波形、电压波形输出相应的电压信号 | ||||||
| I | 电流波形:Scale 50 mA/ 1 V | ||||||
| V | 电压波形:Scale 1 kV/ 1 V | ||||||
| 接地方式(GND) | 可切换为 Low和 Guard | ||||||
| Low | GND连接至 LOW端子。测量 LOW端子(机箱)上通过的电流(通常用途) | ||||||
| Guard *2 | GND连接至 Guard。 只测量 LOW端子上通过的电流，机箱上通过的电流不测量(高灵敏度、高精度测量用途)。 | ||||||
*1 监视用的信号从机箱(接地)绝缘输出。要连接示波器等BNC屏蔽接地的外部设备时，请务必将接地方式(GND)设置为Guard。值未校准。 *2 EUT及夹具等有可能接地或者不明时，请绝对不要将GND设置为Guard。电流表被短路，无法测量电流，所以很危险。在通常用途时，请将GND设置为Low。
絶縁抵抗試験部
输出功能
| 项目 | TOS9300 | TOS9301 | TOS9301PD | TOS9303 | TOS9303LC | ||
|---|---|---|---|---|---|---|---|
| 负极 | 输出电压范围 | 0.025 kV ~ -1 kV | |||||
| 分辨率 | 1V | ||||||
| 设定精度 | ±(1.2 % of setting + 0.002 kV) | ||||||
| Max额定负载 | 1 W(-1 kV/ 1 mA) | ||||||
| 波纹 | 1 kV 空载 | 2 Vp-p 以下 | |||||
| Max额定负载 | 10 Vp-p 以下 | ||||||
| 短路电流 | 12 mA 以下 | ||||||
| 正极 *1 | 输出电压范围 | – | +0.05 kV ~ +7.2 kV | ||||
| 分辨率 | 1V | ||||||
| 设定精度 | ±(1.2 % of setting + 0.02 kV) | ||||||
| Max额定负载 | 7.2 W(7.2 kV/ 1 mA) | ||||||
| 波纹 | 1 kV 空载 | 20 Vp-p 以下 | |||||
| Max额定负载 | 50 Vp-p 以下 | ||||||
| 短路电流 | 100 mA(TYP)(200 mA peak) | ||||||
| Max 额定电流 | 1 mA | ||||||
| 电压变动率 | 1 %以下(Max额定负载→空载) | ||||||
| 放电功能 | 测试结束时强制放电(放电电阻 20 kΩ) | ||||||
| 输出电压监视功能 | 输出电压超过 ±(10 % of setting + 0.05 kV)时，输出被关闭，保护功能启动 | ||||||
*1 TOS9300不支持。
测量功能
| 项目 | TOS9300 | TOS9301 | TOS9301PD | TOS9303 | TOS9303LC | ||
|---|---|---|---|---|---|---|---|
| 电压表 | 测量范围 | 负极:0 Vdc ~ -1.2 kVdc，正极:0 Vdc ~ 7.5 kVdc | |||||
| 分辨率 | 0.1 V | ||||||
| 精度 | 负极:±(1 % of reading + 0.001 kV)，正极:±(1.2 % of reading + 0.001 kV) | ||||||
| 电阻表 | 测量范围 | 0.001 MΩ ~ 100.0 GΩ(Max额定电流的1mA到5nA的范围内) | |||||
| 精度 *1 *2 (GND 为 Guard 时) ( i :测量电流) (R :测量电阻) | 5nA≦i≦50nA*3 | 500.000 mΩ ≦ R ＜ 1.000 GΩ：±（15 % of reading + 0.5 MΩ） 1.000 GΩ ≦ R ＜ 10.000 GΩ： ±（15 % of reading + 5 MΩ） 10.000 GΩ ≦ R ≦ 100.000 GΩ：±（20 % of reading + 200MΩ） | |||||
| 50 nA ＜ i ≦ 100 nA*3 | 200.000 MΩ ≦ R ＜ 1.000 GΩ：±（10 % of reading + 0.5 MΩ） 1.000 GΩ ≦ R ＜ 10.000 GΩ：±（10 % of reading + 5 MΩ） 10.000 GΩ ≦ R ＜ 50.000 GΩ：±（10 % of reading + 50 MΩ） 50.000 GΩ ≦ R ≦ 100.000 GΩ：±（20 % of reading + 200 MΩ） | ||||||
| 100 nA ＜ i ≦ 200 nA*4 | 100.000 MΩ ≦ R ＜ 1.000 GΩ：±（7 % of reading + 0.5 MΩ） 1.000 GΩ ≦ R ＜ 2.000 GΩ：±（7 % of reading + 5 MΩ） 2.000 GΩ ≦ R ＜ 10.000 GΩ：±（7 % of reading + 10 MΩ） 10.000 GΩ ≦ R ＜ 50.000 GΩ：±（7 % of reading + 100 MΩ） | ||||||
| 200 nA ＜ i ≦ 1 µA*4 | 10.000 MΩ ≦ R ＜ 100.000 MΩ：±（5 % of reading + 0.05 MΩ） 100.000 MΩ ≦ R ＜ 1.000 GΩ：±（5 % of reading + 0.5 MΩ） 1.000 GΩ ≦ R ＜ 10.000 GΩ：±（5 % of reading + 5 MΩ） 10.000 GΩ ≦ R ＜ 25.000 GΩ：±（5 % of reading + 50 MΩ） | ||||||
| 1 µA ＜ i ≦ 1 mA*4 | 0.001 MΩ ≦ R ＜ 10.000 MΩ：±（2 % of reading + 0.003 MΩ） 10.000 MΩ ≦ R ＜ 100.000 MΩ：±（2 % of reading + 0.03 MΩ） 100.000 MΩ ≦ R ＜ 1.000 GΩ：±（2 % of reading + 0.3 MΩ） 1.000 GΩ ≦ R ＜ 5.000 GΩ：±（2 % of reading + 3 MΩ） | ||||||
| 精度 *5 (GND 为 Low 时) ( i :测量电流) (R :测量电阻) | 5nA≦i≦50nA*3 | 500.000 mΩ ≦ R ＜ 1.000 GΩ：±（25 % of reading + 0.5 MΩ） 1.000 GΩ ≦ R ＜ 10.000 GΩ：±（25 % of reading + 5 MΩ） 10.000 GΩ ≦ R ≦ 100.000 GΩ：±（30 % of reading + 200 MΩ） | |||||
| 50 nA ＜ i ≦ 100 nA*3 | 200.000 MΩ ≦ R ＜ 1.000 GΩ：±（20 % of reading + 0.5 MΩ） 1.000 GΩ ≦ R ＜ 10.000 GΩ：±（20 % of reading + 5 MΩ） 10.000 GΩ ≦ R ＜ 50.000 GΩ：±（20 % of reading + 50 MΩ） 50.000 GΩ ≦ R ≦ 100.000 GΩ：±（30 % of reading + 200 MΩ） | ||||||
| 100 nA ＜ i ≦ 200 nA*4 | 100.000 MΩ ≦ R ＜ 1.000 GΩ：±（10 % of reading + 0.5 MΩ） 100.000 MΩ ≦ R ＜ 2.000 GΩ：±（10 % of reading + 5 MΩ） 2.000 GΩ ≦ R ＜ 10.000 GΩ：±（10 % of reading + 10 MΩ） 10.000 GΩ ≦ R ＜ 50.000 GΩ：±（10 % of reading + 100 MΩ） | ||||||
| 200 nA ＜ i ≦ 1 µA*4 | 10.000 MΩ ≦ R ＜ 100.000 MΩ：±（5 % of reading + 0.05 MΩ） 100.000 MΩ ≦ R ＜ 1.000 GΩ：±（5 % of reading + 0.5 MΩ） 1.000 GΩ ≦ R ＜ 10.000 GΩ：±（5 % of reading + 5 MΩ） 10.000 GΩ ≦ R ＜ 25.000 GΩ：±（5 % of reading + 50 MΩ） | ||||||
| 1 µA ＜ i ≦ 1 mA*4 | 0.001 MΩ ≦ R ＜ 10.000 MΩ：±（2 % of reading + 0.003 MΩ） 10.000 MΩ ≦ R ＜ 100.000 MΩ：±（2 % of reading + 0.03 MΩ） 100.000 MΩ ≦ R ＜ 1.000 GΩ：±（2 % of reading + 0.3 MΩ） 1.000 GΩ ≦ R ＜ 5.000 GΩ：±（2 % of reading + 3 MΩ） | ||||||
| 保持功能 | 在 PASS判断显示中保持测试结束时的测量电阻值 | ||||||
| 偏置取消功能 | 抵消输出电缆间等测量不需要的绝缘电阻，Max 2000 GΩ。有 OFF功能。 | ||||||
*1 湿度 70 %rh 以下(无结露)、没有测试导线摇晃等外部干扰时。 *2 在多湿环境下将接地方式(GND)设置为Low时，从本产品内部的高电压配线部及本产品和EUT间的高电压配线部向接地产生泄漏电流。 根据选配的高压扫描器 TOS9320 的使用及配线情况，该泄漏电流有数 nA ~数十 μA，对测量精度有很大影响。启用补偿进行测量，可以降低泄漏电流的影响。 *3 100 V 以下的测量时，精度加上 10 %。 *4 100 V 以下的测量时，精度加上 5 %。 *5 在湿度 50 %rh 以上的环境下，将测量电流限定为 100 nA 以上(无结露)、没有测试导线摇晃等外部干扰、补偿已启用时。
判定功能
| 项目 | TOS9300 | TOS9301 | TOS9301PD | TOS9303 | TOS9303LC | ||
|---|---|---|---|---|---|---|---|
| 判断动作 | 判断时输出被关闭。PASS、FAIL 的蜂鸣器音量可在 0(OFF)~ 10的范围内分别单独设置。 自动测试中，只有程序结束的判断时蜂鸣器才启用。 | ||||||
| UPPER FAIL | 判定方法 | 检测到上限判断标准值(Upper)以上的电阻值就判断 UPPER FAIL。 电压上升时间(Rise Time)中不判断。 | |||||
| 显示部 | 显示“Upper-FAIL” | ||||||
| 蜂鸣器 | 开 | ||||||
| SIGNAL I/O | U FAIL信号连续输出，直到 STOP信号输入为止 | ||||||
| LOWER FAIL | 判定方法 | 检测到下限判断标准值(Lower)以下的电阻值就判断 LOWER FAIL。 判断等待时间(Judge Delay)中不判断。 | |||||
| 显示部 | 显示“Lower-FAIL” | ||||||
| 蜂鸣器 | 开 | ||||||
| SIGNAL I/O | L FAIL信号连续输出，直到 STOP信号输入为止 | ||||||
| PASS | 判定方法 | 测试时间经过后，如果不是 Upper-FAIL、Lower-FAIL，就判断 PASS。 | |||||
| 显示部 | 显示“PASS” | ||||||
| 蜂鸣器 | 开(50 ms固定) | ||||||
| SIGNAL I/O | PASS信号输出到 Pass Hold中设置的时间为止。 Pass Hold中设置了 Infinity时，PASS信号连续输出，直到 STOP信号输入为止。 | ||||||
| 电压上升率判断动作 | 电压上升时间(Rise Time)中监视电压上升率。判断延迟时间的自动设置(Delay Auto)为 ON、输出电压为 200 V以上时启用。判断时输出被关闭。 PASS、FAIL的蜂鸣器音量可在 0(OFF)~ 10的范围内分别单独设置。 | ||||||
| dV/dt FAIL | 判定方法 | 电压上升率(dV/dt)不足约 1 V/s时判断。 | |||||
| 显示部 | 显示“ Lower-FAIL(dV/dt)” | ||||||
| 蜂鸣器 | 开 | ||||||
| SIGNAL I/O | L FAIL信号连续输出，直到 STOP信号输入为止 | ||||||
| 上限判断标准值(Upper)设置范围 | 0.001 MΩ ~ 100.000 GΩ(Max额定电流以下的范围内)、OFF | ||||||
| 下限判断标准值(Lower)设置范围 | 0.000 MΩ ~ 99.999 GΩ(Max额定电流以下的范围内)、OFF。设置为 0.000时，与 OFF等效。 | ||||||
| 精度 *1 *2 *3 (GND 为 Guard 时) ( i :测量电流) (R :测量电阻) | 5nA≦i≦50nA*4 | 500.000 MΩ ≦ R ＜ 1.000 GΩ：±(15 % of setting + 0.51 MΩ) 1.000 GΩ ≦ R ＜ 10.000 GΩ：±(15 % of setting + 15 MΩ) 10.000 GΩ ≦ R ≦ 100.000 GΩ：±(20 % of setting + 210 MΩ) | |||||
| 50 nA ＜ i ≦ 100 nA*4 | 200.000 MΩ ≦ R ＜ 1.000 GΩ：±(10 % of setting + 0.51 MΩ) 1.000 GΩ ≦ R ＜ 10.000 GΩ：±(10 % of setting + 15 MΩ) 10.000 GΩ ≦ R ＜ 50.000 GΩ：±(10 % of setting + 60 MΩ) 50.000 GΩ ≦ R ≦ 100.000 GΩ：±(20 % of setting + 210 MΩ) | ||||||
| 100 nA ＜ i ≦ 200 nA*5 | 100.000 MΩ ≦ R ＜ 1.000 GΩ：±(7 % of setting + 0.51 MΩ) 1.000 GΩ ≦ R ＜ 2.000 GΩ：±(7 % of setting + 15 MΩ) 2.000 GΩ ≦ R ＜ 10.000 GΩ：±(7 % of setting + 20 MΩ) 10.000 GΩ ≦ R ＜ 50.000 GΩ：±(7 % of setting + 110 MΩ) | ||||||
| 200 nA ＜ i ≦ 1 µA*5 | 10.00 MΩ ≦ R ＜ 100.0 MΩ：±(5 % of setting + 0.06 MΩ) 100.0 MΩ ≦ R ＜ 1.000 GΩ：±(5 % of setting + 0.51 MΩ) 1.000 GΩ ≦ R ＜ 10.00 GΩ：±(5 % of setting + 15 MΩ) 10.00 GΩ ≦ R ＜ 25.00 GΩ：±(5 % of setting + 60 MΩ) | ||||||
| 1 µA ＜ i ≦ 1 mA*5 | 0.001 MΩ ≦ R ＜ 10.000 MΩ：±(2 % of setting + 0.013 MΩ) 10.000 MΩ ≦ R ＜ 100.000 MΩ：±(2 % of setting + 0.04 MΩ) 100.000 MΩ ≦ R ＜ 1.000 GΩ：±(2 % of setting + 0.31 MΩ) 1.000 GΩ ≦ R ＜ 5.000 GΩ：±(2 % of setting + 13 MΩ) | ||||||
| 確度*6 (GNDがLowの場合) (i：測定電流) (R：測定抵抗) | 5nA≦i≦50nA*4 | 500.000 MΩ ≦ R ＜ 1.000 GΩ：±(25 % of setting + 0.51 MΩ) 1.000 GΩ ≦ R ＜ 10.000 GΩ： ±(25 % of setting + 15 MΩ) 10.000 GΩ ≦ R ≦ 100.000 GΩ： ±(30 % of setting + 210 MΩ) | |||||
| 50 nA ＜ i ≦ 100 nA*4 | 200.000 MΩ ≦ R ＜ 1.000 GΩ：±(20 % of setting + 0.51 MΩ) 1.000 GΩ ≦ R ＜ 10.000 GΩ：±(20 % of setting + 15 MΩ) 10.000 GΩ ≦ R ≦ 50.000 GΩ：±(20 % of setting + 60 MΩ) 50.000 GΩ ≦ R ≦ 100.000 GΩ：±(30 % of setting + 210 MΩ) | ||||||
| 100 nA ＜ i ≦ 200 nA*5 | 100.000 MΩ ≦ R ＜ 1.000 GΩ：±(10 % of setting + 0.51 MΩ) 1.000 GΩ ≦ R ＜ 2.000 GΩ：±(10 % of setting + 15 MΩ) 2.000 GΩ ≦ R ＜ 10.000 GΩ：±(10 % of setting + 20 MΩ) 10.000 GΩ ≦ R ＜ 50.000 GΩ：±(10 % of setting + 110 MΩ) | ||||||
| 200 nA ＜ i ≦ 1 µA*5 | 10.000 MΩ ≦ R ＜ 100.000 MΩ：±(5 % of setting + 0.06 MΩ) 100.000 MΩ ≦ R ＜ 1.000 GΩ：±(5 % of setting + 0.51 MΩ) 1.000 GΩ ≦ R ＜ 10.000 GΩ：±(5 % of setting + 15 MΩ) 10.000 GΩ ≦ R ＜ 25.000 GΩ：±(5 % of setting + 60 MΩ) | ||||||
| 1 µA ＜ i ≦ 1 mA*5 | 0.001 MΩ ≦ R ＜ 10.000 MΩ：±(2 % of setting + 0.013 MΩ) 10.000 MΩ ≦ R ＜ 100.000 MΩ：±(2 % of setting + 0.04 MΩ) 100.000 MΩ ≦ R ＜ 1.000 GΩ：±(2 % of setting + 0.31 MΩ) 1.000 GΩ ≦ R ＜ 5.000 GΩ：±(2 % of setting + 13 MΩ) | ||||||
*1 200 μA 以下的判断，在 Rise Time 结束后需要 3 秒以上的时间。Low Pass Filter 为开时的判断，在 Rise Time 结束后需要 10 秒以上的时间。 *2 湿度 70 %rh 以下(无结露)、没有测试导线摇晃等外部干扰时。 *3 在多湿环境下将接地方式(GND)设置为Low时，从本产品内部的高电压配线部及本产品和EUT间的高电压配线部向接地产生漏电流。 根据选配的高压扫描器 TOS9320 的使用及配线情况，该漏电流有数 nA ~数十 μA，对测量精度有很大影响。启用补偿进行测量，可以降低漏电流的影响。 *4 100 V 以下的测量时，精度加上 10 %。 *5 100 V 以下的测量时，精度加上 5 %。 *6 在湿度 50 %rh 以上的环境下，将测量电流限定为 100 nA 以上(无结露)、没有测试导线摇晃等外部干扰、补偿已启用时。
定时功能
| 项目 | TOS9300 | TOS9301 | TOS9301PD | TOS9303 | TOS9303LC |
|---|---|---|---|---|---|
| 电流上升时间(Rise Time)设置范围 | 0.1 s ~ 200.0 s | ||||
| 测试时间(Test Time)设置范围 | 0.1 s ~ 1000.0 s、OFF | ||||
| 判断延迟时间(Judge Delay)设置范围 *1 | 0.1 s ~ 100.0 s、AUTO *2 | ||||
| 精度 *3 | ±(100 ppm of setting + 20 ms) | ||||
*1 只能设置比 Rise Time 和 Test Time 的合计时间更短的时间。 *2 将 Delay Auto 设置为 ON 后，在充电时间结束前不进行 UPPER 判断。 *3 Fall Time 除外。
其他规格
| 项目 | TOS9300 | TOS9301 | TOS9301PD | TOS9303 | TOS9303LC | |
|---|---|---|---|---|---|---|
| 接地方式(GND) | 可切换为 Low和 Guard | |||||
| Low | GND连接至 LOW端子。测量 LOW端子(机箱)上通过的电流(通常用途) | |||||
| Guard *1 | GND连接至 Guard。 只测量 LOW端子上通过的电流，机箱上通过的电流不测量(高灵敏度、高精度测量用途)。 | |||||
| 滤波功能 | 可在电流测量回路中加入低通滤波器。*2 | |||||
*1 EUT及夹具等有可能接地或者不明时，请绝对不要将GND设置为Guard。电流表被短路，无法测量电流，所以很危险。在通常用途时，请将GND设置为Low。 *2 Low Pass Filter 为 ON 时，需要 5 秒以上的判断延迟时间及测试时间。
アース導通試験部
输出功能
| 项目 | TOS9302 | TOS9303 | TOS9303LC | ||
|---|---|---|---|---|---|
| 电流设置范围 *1 | 3.0 A ~ 42.0 A AC/ DC | ||||
| 分辨率 | 0.1 A | ||||
| 精度 | ±(1 % of setting + 0.4 A) | ||||
| AC | Max 额定输出 *2 | 220 VA(输出端子上) | |||
| 失真率 | 2 %以下(20 A 以上，0.1 Ω 纯电阻负载) | ||||
| 频率 | 从 50 Hz，60 Hz中选择。正弦波 | ||||
| 精度 | ±200 ppm | ||||
| 开路端子电压 | 6 Vrms以下 | ||||
| 输出方式 | PWM 开关方式 | ||||
| DC | Max 额定输出 | 220 W(输出端子上) | |||
| 波纹 | ±0.4 Ap-p 以下(TYP) | ||||
| 开路端子电压 | 6.0 V 以下 | ||||
*1 Max 额定输出以下、输出端子电压 5.4 V 以下的电阻时。 *2 要连续测试时，根据上限判断标准值的设置不同，可能需要输出时间的限制和休止时间。
测量功能
| 项目 | TOS9302 | TOS9303 | TOS9303LC | |
|---|---|---|---|---|
| 输出电流表 | 测量范围 | 0.0 A ~ 45.0 A AC/ DC | ||
| 分辨率 | 0.01 A | |||
| 精度 | ±(1 % of reading + 0.2 A) | |||
| 响应 | AC:真有效值、DC:平均值 | |||
| 保持功能 | 在 PASS、FAIL判断显示中保持测试结束时的测量电流值。 | |||
| 输出电压表 | 测量范围 | AC:0.00 V ~ 6.00 V、DC:0.00 V ~ 8.50 V | ||
| 分辨率 | 0.001 V | |||
| 偏置取消功能 | 抵消测试不需要的电压值，从测量值起 Max 5 V(AC/DC)。有 OFF功能。 | |||
| 精度 | ±(1 % of setting + 0.02 V) | |||
| 响应 | AC:真有效值、DC:平均值 | |||
| 保持功能 | 在 PASS、FAIL判断显示中保持测试结束时的测量电压值。 | |||
| 电阻表 | 测量范围 *1 | 1 mΩ ~ 600 mΩ | ||
| 分辨率 | 1 mΩ | |||
| 偏置取消功能 | 抵消测试不需要的电阻值，从测量值起 Max 10 Ω。有 OFF功能。 | |||
| 精度 | ±(2 % of reading + 3 mΩ) | |||
| 保持功能 | 在 PASS判断显示中保持测试结束时的测量电阻值 | |||
*1 是根据输出电压测量值和输出电流测量值运算出的。
判定功能
| 项目 | TOS9302 | TOS9303 | TOS9303LC | ||
|---|---|---|---|---|---|
| 判断动作 | 可选择根据电阻值或感应电压值进行判断。 判断时输出被关闭。PASS、FAIL的蜂鸣器音量可在 0(OFF)~ 10的范围内分别单独设置。 自动测试中，只有程序结束的判断时蜂鸣器才启用。 | ||||
| UPPER FAIL | 判定方法 | 检测到上限判断标准值(Upper)以上的电阻值或感应电压值就判断 UPPER FAIL。 接触确认中不判断。 | |||
| 显示部 | 显示“Upper-FAIL” | ||||
| 蜂鸣器 | 开 | ||||
| SIGNAL I/O | U FAIL信号连续输出，直到 STOP信号输入为止 | ||||
| LOWER FAIL | 判定方法 | 检测到下限判断标准值(Lower)以下的电阻值或感应电压值就判断 LOWER FAIL。 | |||
| 显示部 | 显示“Lower-FAIL” | ||||
| 蜂鸣器 | 开 | ||||
| SIGNAL I/O | L FAIL信号连续输出，直到 STOP信号输入为止 | ||||
| PASS | 判定方法 | 测试时间经过后，如果不是 Upper-FAIL、Lower-FAIL，就判断 PASS。 | |||
| 显示部 | 显示“PASS” | ||||
| 蜂鸣器 | 开(50 ms固定) | ||||
| SIGNAL I/O | PASS信号输出到 Pass Hold中设置的时间为止。 Pass Hold中设置了 Infinity时，PASS信号连续输出，直到 STOP信号输入为止。 | ||||
| 电阻值判断 | 上限判定基准值(Upper)设定范围 | 0.0001 Ω~ 10.0000 Ω | |||
| 下限判定基准值(Lower)设定范围 | 0.0000 Ω~ 9.9999 Ω | ||||
| 判定精度 | ±(2 % of setting + 3 mΩ) | ||||
| 电压值判断 | 上限判定基准值(Upper)设定范围 | 0.001 V ~ 5.000 V AC/ DC | |||
| 下限判定基准值(Lower)设定范围 | 0.000 V ~ 4.999 V AC/ DC | ||||
| 判定精度 | ±(2 % of setting + 0.05 V) | ||||
| 校正 | 使用纯电阻负载校准(AC时用正弦波的有效值校准) | ||||
| 接触确认(Contact Check)功能 | 确认测试导线有电流通过后测试开始。(有 OFF设置) | ||||
定时功能
| 项目 | TOS9302 | TOS9303 | TOS9303LC |
|---|---|---|---|
| 电流上升时间(Rise Time)设置范围 | 0.1 s ~ 200.0 s | ||
| 电流下降时间(Fall Time)设置范围 *1 | 0.1 s ~ 200.0 s、OFF | ||
| 测试时间(Test Time) | 0.1 s ~ 1000.0 s、OFF | ||
| 精度 | ±(100 ppm of setting + 20 ms)(Fall Time 除外) | ||
*1 只在 PASS 判断时启用。DC 测试时，由于本产品内部及 EUT 的静电功率，设置时间中电压可能不断下降。
部分放電試験部
输出功能
| 项目 | TOS9301PD | ||
|---|---|---|---|
| AC 输出部 (只 ACW) | 输出电压范围 | 0.050 kV ~ 5.000 kV | |
| 分辨率 | 1V | ||
| 设定精度 | ±(1.2 % of setting + 0.02 kV() 空载时) | ||
| Max额定负载 | 250 VA(5 kV/50 mA) | ||
| Max 额定电流 | 50 mA(输出电压 0.2 kV 以上) | ||
| 正极 *1 | 输出电压波形 *1 | 正弦波 | |
| 失真率 | 2 % 以下(输出电压 0.5 kV 以上、空载时或纯电阻负载时) | ||
| 峰值因数 | √ 2± 3 %(0.8 kV 以上) | ||
| 频率 | 50 Hz/60 Hz | ||
| 精度 | ±0.1 % | ||
| 电压变动率 | ±3 % 以下(Max额定负载→空载) | ||
| 输出方式 | PWM切换方式 | ||
| 输出电压监视功能 | 输出电压超过 ±(10 % of setting + 0.05 kV) 时，输出被关闭，保护功能启动。 | ||
*1 如果在电容性负载上施加交流电压，根据负载的功率值不同，输出电压可能比空载时上升。而且，负载采用了功率值有电压依存性的试料(陶瓷电容器等)时，波形可能产生失真。 但是，测试电压 1.5 kV 时，1000 pF 以下的功率的影响可以忽略。另外，本产品的高压电源部为 PWM 切换方式，因此在测试电压为 500 V 以下时，切换噪声、尖峰噪声 的占比变大，测试电压越低，波形的失真也越大。
测量功能
| 项目 | TOS9301PD | ||
|---|---|---|---|
| 电压表 | 测量范围 | 0.00 kV ~ 7.50 kV AC/DC | |
| 分辨率 | 0.1 V | ||
| 精度 | ±(1.2 % of reading + 0.05 kV) | ||
| 响应 | 真有效值 / 平均值响应有效值换算可切换。 | ||
| 另外系统波高值响应(波高值响应用于测量 RISE 中的绝缘破坏电压) | |||
| 保持功能 | 在 PASS/FAIL 判断显示中保持测试结束时的测量电压值。 | ||
| 电荷量测量 | 电荷测量方法 | 依据 IEC60664-1 Edition 3.0 | |
| 测量范围 | 0 pC ~ 10000 pC | ||
| 测量分辨率 | 100 pC 范围 | 0.1 pC | |
| 1000 pC 范围 | 0.1 pC | ||
| 10000 pC 范围 | 1 pC | ||
| 精度 *1 | 100 pC 范围 | ±(5 % of full scale + 7 pC) | |
| 1000 pC 范围 | ±(5 % of full scale) | ||
| 10000 pC 范围 | ±(5 % of full scale) | ||
| 测量间隔 | 在施加电压的每 1个周期进行测量判断。 | ||
| 保持功能 | 在 PASS 判断显示中保持测试结束时的放电电荷量。 | ||
| 被测试物 Max 静电功率 | 10 nF | ||
| 峰值保持功能 | 保持测量期间的 Max值。 | ||
| 滤波功能 | 可在电荷测量回路中加入低通滤波器。 | ||
| 测量放电起始电压 / 停止电压 | 测量超过预先设置的电荷量的开始放电的电压与停止放电的电压(依据 IEC60664-1 Edition 3.0)。 | ||
| 校准(Precalibration) | 用校准用的内置电容器(1000 pF)校准。 | ||
| 脉冲计数功能 | 测量通过高通滤波器后的脉冲数，如果超过上限判断标准值则判断为 FAIL。 | ||
| 上限判断标准值的 设置范围 | 1 ~ 100000 | ||
| BPF 特性切换功能 | 可切换电荷测量回路的带通滤波器的特性 | ||
| 中心频率 | 100 kHz/160 kHz/300 kHz | ||
| 耦合电容器 | 0.01 μF | ||
*1 将 Band Pass Filter 设置为 160 kHz 时
判定功能
| 项目 | TOS9301PD | ||
|---|---|---|---|
| 放电电荷量判断 | 判断时输出被关闭。 | ||
| Upper FAIL (Current) | 判断方法 | 测量到了高于上限判断标准值的电流。 | |
| 显示部 | 显示“Upper-FAIL(Current)”。 | ||
| 蜂鸣器 | 开 | ||
| SIGNAL I/O | U FAIL 信号连续输出，直到 STOP 信号输入为止。 | ||
| Upper FAIL (Coulomb) | 判断方法 | 测量到了高于上限判断标准值的电荷量。 | |
| 显示部 | 显示“Upper-FAIL(Coulomb)”。 | ||
| 蜂鸣器 | 开 | ||
| SIGNAL I/O | U FAIL 信号连续输出，直到 STOP 信号输入为止。 | ||
| Upper FAIL (Pulse) | 判断方法 | 测量到了高于上限判断标准值的放电脉冲数。 | |
| 显示部 | 显示“Upper-FAIL(Pulse)”。 | ||
| 蜂鸣器 | 开 | ||
| SIGNAL I/O | U FAIL 信号连续输出，直到 STOP 信号输入为止。 | ||
| PASS | 判断方法 | 经过测试时间后未变为 Upper-FAIL。 | |
| 显示部 | 显示“PASS”。 | ||
| 蜂鸣器 | 开 | ||
| SIGNAL I/O | PASS 信号输出到 Pass Hold 中设置的时间为止。 Pass Hold 中设置了 Infinity 时，PASS 信号连续输出，直到 STOP 信号输入为止。 | ||
| 电流上限判断标准值 | 50 mA(非校准) | ||
| 电荷量上限判断标准值 (Upper Coulomb) | 设定范围 | 1 pC ~ 10000 pC | |
| 精度 | 等同电荷量测量精度 | ||
| 脉冲计数判断标准值 (Upper Pulse Count)设置范围 | 1 ~ 100000(非校准) | ||
定时功能
| 项目 | TOS9301PD |
|---|---|
| 电压上升时间(Rise Time)设置范围 | 0.1 s ~ 200.0 s |
| 电压下降时间(Fall Time)设置范围 *1 | 0.1 s ~ 200.0 s、OFF |
| 测试时间(Test Time)设置范围 | 0.1 s ~ 1000.0 s、OFF |
| 精度 | ±(100 ppm of setting + 20 ms() Fall Time 除外) |
*1 只在 PASS 判断时启用。
其他规格
| 项目 | TOS9301PD | |
|---|---|---|
| 模拟监视 *1 | 根据电流波形、电压波形、放电电荷量输出相应的电压信号。 | |
| V | 电压波形:Scale 1 kV/1 V | |
| Qpd | 放电电荷量:Scale 测量范围全程 /10 V | |
| Ipd *2 | 局部放电电流波形 | |
*1 监视用的信号从机箱(接地)绝缘输出。 *2 Ipd 波形为实际的放电波形通过 TOS9301PD的测量部滤波器后的波形。因此，标尺根据放电波形的频率特性而变。
漏れ電流試験部
测量功能
| 项目 | TOS9303LC | |||
|---|---|---|---|---|
| 测量项目 | TC | 接触电流(Touch Current)的测量 | ||
| 测量方法 | 利用代表人体阻抗的测量回路网(网络)，测量标准电阻的电压下降，算出接触电流 | |||
| 探头设置 | Enc-Pe | A 端子:测量用端子(用于连接至 EUT 的外装) B 端子:开放 | ||
| Enc-Enc | A 端子、B 端子:测量用端子(用于连接至 EUT 的外装) | |||
| Enc-Liv Enc-Neu | A 端子:测量用端子(用于连接至 EUT 的外装) B 端子:开放 | |||
| PCC | 保护导体电流(Protective Conductor Current)的测量 | |||
| 测量方法 | 通过测量在保护接地线中途插入的标准电阻的电压下降来算出保护导体电流。测量阻抗为 150 Ω。 | |||
| Patient | 患者泄漏电流(Patient Current)的测量 | |||
| 测量方法 | 利用依据 IEC 60601 建立的网络，测量标准电阻的电压下降，算出患者泄漏电流 | |||
| Meter | 测量 A 端子、B 端子间通过的电流或正在加载的电压(无法同时测量)。 | |||
| 测量方法 | 电流测量 | 利用代表人体阻抗的测量回路网(网络)，测量标准电阻的电压下降，算出 A 端子和 B 端子间的电流。 | ||
| 电压测量 | 测量 A 端子与 B 端子间已加载的电压。 | |||
| 电流测量模式 | DC | 消除交流成分，只测量直流成分 | ||
| RMS | 测量真有效值(切换 AC 或 AC+DC) | |||
| Peak *1 | 测量波形的峰值 | |||
*1 由于电源线波形、本产品和 EUT 间的配线等的影响，电流测量值可能不稳定。
测量回路网（网络）
| 项目 | TOS9303LC | |
|---|---|---|
| 网络 | A(依据 IEC60990)*1 | (1.5 kΩ // 0.22 μF)+ 500 Ω, 基本测量元件 : 500 Ω |
| B(依据 IEC60990) | (1.5 kΩ // 0.22 μF)+ 500 Ω //(10 kΩ + 22 nF)，基本测量元件 : 500 Ω， 电压测量 U1，U3 可切换 | |
| C(依据 IEC60990) | (1.5 kΩ // 0.22 μF)+ 500 Ω //(10 kΩ +(20 kΩ + 6.2 nF)// 9.1 nF)，基本测量元件 : 500 Ω， 电压测量 U1，U3 可切换 | |
| D(电气用品安全法、其他) | 1 kΩ，基本测量元件 : 1 kΩ | |
| E(电气用品安全法) | 1 kΩ //(10 kΩ + 11.225 nF + 579 Ω)，基本测量元件 : 1 kΩ | |
| F(UL，其他) | 1.5 kΩ // 0.15 μF，基本测量元件 : 1.5 kΩ | |
| G | 2 kΩ，基本测量元件 : 2 kΩ | |
| H(IEC61010-1) | 375 Ω // 0.22 μF + 500 Ω，基本测量元件 : 500 Ω | |
| I (Patient、IEC60601-1wet) | 1 kΩ // 10 kΩ + 0.015 μF，基本测量元件 : 1 kΩ | |
| J(through) | 电压表校准用 | |
| PCC-1 | 150 Ω，基本测量元件 : 150 Ω | |
| PCC-2(IEC60598-1) | 150 Ω // 1.5 μF，基本测量元件 : 150 Ω | |
| 网络常数容许差 | 电阻:±0.1 %，电容器 0.15 μF:±2 %，其他:±1 % | |
| 网络精度 | A、B、C、H | 输入电压与输出电压比 理论值 ±5 % (依据 IEC 60990 附件 L 及 F) |
| E | 输入电压与输出电压比 理论值 ±5 % | |
| D、G | 基本测量元件(电阻值)±1 % | |
| I | 输入电压与输出电压比 理论值 ±5 % | |
*1 由于电源线波形、本产品和 EUT 间的配线等的影响，电流测量值可能不稳定。
测量回路网(网络A IEC60990 图3 符合U1测量标准)
测量回路网(网络E 电器和材料安全法等)
测量回路网(网络B IEC60990 图4 符合U2测量标准)
测量回路网(网络F IEC61029等)
测量回路网(网络B1 IEC60990 图4 符合U1测量标准)
测量回路网(网络G IEC60745等)
测量回路网(网络C IEC60990 图5 符合U3测量标准)
测量回路网(网络I IEC60601-1等)
测量回路网(网络D 电器和材料安全法等)
测量回路网(网络PCC-1)
测量回路网(网络PCC-2 IEC60598-1)
测量部
| 项目 | TOS9303LC | |||
|---|---|---|---|---|
| 测量范围 *1 | Range1 | DC, RMS:1.00 μA(min.)~200.00 μA(max)、Peak:1.00 μA(min.)~282.00 μA(max) | ||
| Range2 | DC, RMS:12.50 μA(min.)~2000.0 μA(max)、Peak:17.50 μA(min.)~2830.0 μA(max) | |||
| Range3 | DC, RMS:125.0 μA(min.)~20.000 mA(max)、Peak:175.0 μA(min.)~28.300 mA(max) | |||
| Range4 | DC, RMS:1.250 mA(min.)~100.00 mA(max)、Peak:1.750 mA(min.)~100.00 mA(max) | |||
| 量程切换 | 可选择 Auto/Fix。各范围脱离了测量范围时，测量值显示部显示错误并警告。 | |||
| Auto | 根据测量值自动设置相应范围 | |||
| Fix | C、PCC、Patient 测量中，根据 UPPER 设置值自动设置相应测量范围。 Meter 测量中，固定为任意范围。 | |||
| 带宽切换 | 可扩展到医用设备等的测量中要求的、能够从 0.1 Hz 开始测量的带宽。 | |||
| Normal | 通常的测量带宽 15 Hz ~ 1 MHz | |||
| Expand | 将带宽扩展到 0.1 Hz ~ 1 MHz 的测量范围 | |||
| 综合精度 *2 (使用网络 A、B、 C 时)*3 | Range1 | DC | ±(5.0 % of reading + 2 μA) | |
| RMS | 0.1 Hz ≦ f < 15 Hz | ±(10.0 % of reading + 2 μA) | ||
| 15 Hz ≦ f ≦ 100 kHz | ±(7.0 % of reading + 2 μA) | |||
| ±(10.0 % of reading + 2 μA) | ±(10.0 % of reading + 2 μA) | |||
| Peak | 0.1 Hz ≦ f < 15 Hz | ±(10.0 % of reading + 10 μA) | ||
| 15 Hz ≦ f ≦ 1 kHz | ±(10.0 % of reading + 10 μA) | |||
| 1 kHz < f ≦ 100 kHz | ±(10.0 % of reading + 10 μA) | |||
| ±(10.0 % of reading + 2 μA) | ±(20.0 % of reading + 10 μA) | |||
| Range2 | DC | ±(5.0 % of reading + 20 μA) | ||
| RMS | 0.1 Hz ≦ f < 15 Hz | ±(10.0 % of reading + 10 μA) | ||
| 15 Hz ≦ f ≦ 100 kHz | ±(7.0 % of reading + 8 μA) | |||
| ±(10.0 % of reading + 2 μA) | ±(10.0 % of reading + 10 μA) | |||
| Peak | 0.1 Hz ≦ f < 15 Hz | ±(10.0 % of reading + 10 μA) | ||
| 15 Hz ≦ f ≦ 1 kHz | ±(10.0 % of reading + 10 μA) | |||
| 1 kHz < f ≦ 100 kHz | ±(10.0 % of reading + 10 μA) | |||
| ±(10.0 % of reading + 2 μA) | ±(20.0 % of reading + 10 μA) | |||
| Range3 | DC | ±(5.0 % of reading + 50 μA) | ||
| RMS | 0.1 Hz ≦ f < 15 Hz | ±(10.0 % of reading + 20 μA) | ||
| 15 Hz ≦ f ≦ 100 kHz | ±(7.0 % of reading + 20 μA) | |||
| ±(10.0 % of reading + 2 μA) | ±(10.0 % of reading + 20 μA) | |||
| Peak | 0.1 Hz ≦ f < 15 Hz | ±(10.0 % of reading + 50 μA) | ||
| 15 Hz ≦ f ≦ 1 kHz | ±(7.0 % of reading + 50 μA) | |||
| 1 kHz < f ≦ 100 kHz | ±(10.0 % of reading + 50 μA) | |||
| ±(10.0 % of reading + 2 μA) | ±(20.0 % of reading + 50 μA) | |||
| Range4 | DC | ±(5.0 % of reading + 0.5 mA) | ||
| RMS | 0.1 Hz ≦ f < 15 Hz | ±(10.0 % of reading + 0.2 mA) | ||
| 15 Hz ≦ f ≦ 100 kHz | ±(7.0 % of reading + 0.2 mA) | |||
| ±(10.0 % of reading + 2 μA) | ±(10.0 % of reading + 0.2 mA) | |||
| Peak | 0.1 Hz ≦ f < 15 Hz | ±(10.0 % of reading + 0.5 mA) | ||
| 15 Hz ≦ f ≦ 1 kHz | ±(7.0 % of reading + 0.5 mA) | |||
| 1 kHz < f ≦ 100 kHz | ±(10.0 % of reading + 0.5 mA) | |||
| ±(10.0 % of reading + 2 μA) | ±(20.0 % of reading + 0.5 mA) | |||
| 输入电阻 | 1 MΩ ± 1 % | |||
| 输入功率 | 电容 200 pF 以下(内部电压表的输入电容 100 pF 以下) | |||
| 公共模式去除比 | 10 kHz以下:60 dB 以上/10 kHz~1 MHz:40 dB以上 | |||
| 偏置取消功能 | 抵消测试不需要的电流值，从测量值起 Max 10 mA。有 OFF 功能。 | |||
*1 选择了网络 I 时，电压表的带宽可扩展。 *2 0.1 Hz ≦ f < 15 Hz 是将电压表的带宽扩展(VoltMeter BandWidth)设置为 Expand 时。需要 120 秒以上的测试时间。 *3 这是以本产品的电压表精度为标准、使用网络 A、B、C、H 的测量中进行电流换算后的值。 使用 A、B、C、H 以外的网络时，请如下计算。
网络 D、E、I 中，±(□ % of reading + ■ A)的■的部分变为 1/2 的值。
使用网络 F 时，上述■的部分变为 1/3 的值。
使用网络 G 时，上述■的部分变为 1/4 的值。
使用网络 PCC-1、PCC-2 时，上述■的部分变为 3.3 倍的值。
判定功能
| 项目 | TOS9303LC | ||
|---|---|---|---|
| 判断动作 | 在判断延迟时间(Judge Delay)后开始判断。PASS、FAIL的蜂鸣器音量可在 0(OFF)~ 10的范围内分别单独设置。 自动测试中，只有程序结束的判断时蜂鸣器才启用。 | ||
| UPPER FAIL | 判定方法 | 检测到上限判断标准值(Upper)以上的电流就判断 UPPER FAIL。 | |
| 显示部 | 显示“Upper-FAIL” | ||
| 蜂鸣器 | 开 | ||
| SIGNAL I/O | U FAIL信号连续输出，直到 STOP信号输入为止 | ||
| LOWER FAIL | 判定方法 | 检测到下限判断标准值(Lower)以下的电流就判断 LOWER FAIL。 | |
| 显示部 | 显示“Lower-FAIL” | ||
| 蜂鸣器 | 开 | ||
| SIGNAL I/O | L FAIL信号连续输出，直到 STOP信号输入为止 | ||
| PASS | 判定方法 | 测试时间经过后，如果不是 Upper-FAIL、Lower-FAIL，就判断 PASS。 | |
| 显示部 | 显示“PASS” | ||
| 蜂鸣器 | 开(50 ms固定) | ||
| SIGNAL I/O | PASS信号输出到 Pass Hold中设置的时间为止。 Pass Hold中设置了 Infinity时，PASS信号连续输出，直到 STOP信号输入为止。 | ||
| Upper 设置范围 | RANGE1 | DC, RMS:0.1 μA(min.)~ 200 μA(max)、Peak:0.1 μA(min.)~ 282 μA(max) | |
| RANGE2 | DC, RMS:15.1 μA(min.)~ 2.00 mA(max)、Peak:21.3 μA(min.)~ 2.83 mA(max) | ||
| RANGE3 | DC, RMS:151 μA(min.)~ 20.00 mA(max)、Peak:213 μA(min.)~ 28.3 mA(max) | ||
| RANGE4 | DC, RMS:1.51 mA(min.)~ 100 mA(max)、Peak:2.13 mA(min.)~ 100 mA(max) | ||
| Lower 设置范围 | Upper 设置范围起-1digit 的值 | ||
| 判定精度 | 按照综合精度(请将综合精度的 reading替换成 setting) | ||
定时功能
| 项目 | TOS9303LC | |
|---|---|---|
| 判断延迟时间(Judge Delay) | 设定范围 | 1 s ~ 1000 s、OFF |
| 精度 | ±(100 ppm of setting + 20 ms) | |
| 测试时间(Test Time) | 设定范围 | 1 s ~ 1000 s、OFF |
| 精度 | ±(100 ppm of setting + 20 ms) | |
其他规格
| 项目 | TOS9303LC | ||
|---|---|---|---|
| 电压值的换算 | 以供给 EUT的电压和此时的测量电流值为基础，显示用预先设置的电源电压(Conv Voltage)值换算后的电流值。 (仪表模式下禁用) | ||
| 设定范围 | 80.0 V ~ 300.0 V，OFF | ||
| 分辨率 | 0.1 V | ||
| 电源线的极性(Polarity)选择 | 从正极/负极中选择供给 EUT的电源线的极性。 | ||
| 单一故障模式(Condition)选择 | 从正常(Normal)、中性线的断线(Fault Neu)、保护接地线的断线(Fault PE)中选择 EUT的单一故障模式。 | ||
| 接地检查 | 因外装和电源线间的接触电流测试，EUT的外装已接地时，发生 CONTACT FAIL。 | ||
| 测量检查 | 将 A端子、B端子间短路，检查测量功能，如有异常则保护功能启动。 | ||
| 电源电压测量 AC LINE(EUT) | 测量范围 | 80.0 V ~ 250.0 V | |
| 分辨率 | 0.01 V | ||
| 精度 | ±(3 % of reading + 1 V) | ||
| 电源电流测量 AC LINE(EUT) | 测量范围 | 0.1 A ~ 15.00 A | |
| 分辨率 | 0.001 A | ||
| 精度 | ±(5 % of reading + 30 mA) | ||
| 功率测量(有功功率) | 测量范围 | 10 W ~ 1500 W | |
| 精度 | ±(5 % of reading + 8 W)(电源电压 80 V以上、负载力率 1) | ||
| A 端子、 B 端子间 电压测量 | 测量范围 | DC | 10.00 V ~ 300.0 V |
| RMS | 10.00 V ~ 300.0 V | ||
| Peak | 15.00 V ~ 430.0 V | ||
| 输入阻抗 | 约 40 MΩ | ||
| 精度 *1 | ±(3 % of reading + 2 V)(测量范围固定为 AUTO) | ||
| SELV 检测 | 设置检测 SELV的电压，如果超过该值，DANGER指示灯即点亮。 | ||
| 设定范围 | 10.0 V ~ 99.9 V、OFF | ||
| 分辨率 | 0.1 V | ||
| 测量端子 | 额定电压 | A端子- B端子间 | 250 V |
| 端子-机箱间 | 250 V | ||
| 额定电流 | 100 mA | ||
| 测量类别 | CAT-II | ||
| 有效端子显示 | 显示部显示测量有效的端子 | ||
| 110 % 端子 | 供应 AC LINE IN 输入端口输入的电压的端子 | ||
| EUT 的电源 | 标称电压范围 | 100 V ~ 240 V，50 Hz/60 Hz | |
| 输入电压范围(容许电压范围) | 85 Vac ~ 250 Vac | ||
| 额定输出功率 | 1500 VA | ||
| Max 使用电流 | 15 A(约 15.7 A时过电流保护启动) | ||
| 浪涌电流 | Max 70 Apeak(20 ms 以内) | ||
*1 在A端子、B端子间开放的状态下测量了电压时，容易受到感应电压的影响。
接口（共通）
| 项目 | TOS9300 | TOS9301 | TOS9301PD | TOS9302 | TOS9303 | TOS9303LC | ||
|---|---|---|---|---|---|---|---|---|
| REMOTE | 5 针 DIN 连接器。连接以下选配产品，远程控制测试开始/结束。
| |||||||
| SIGNAL I/O | D-sub37针连接器 | |||||||
| 功能 | 联锁的启动/解除、设置内存调用、自动测试的程序调用、测试的开始/结束、测试中/电压产生状态的监视、测试 状态的监视、判断结果的监视、自动测试的步骤执行情况的监视、保护功能的启动状态的监视 | |||||||
| 输入规格 | 输入信号全部是低电平有效控制。输入端子用电阻拉升至 +12 V 。输入端子的开放与高电平的输入等效。 | |||||||
| 高电平输入电压 | 11 V ~ 15 V | |||||||
| 低电平输入电压 | 0 V~ 4 V | |||||||
| 低电平输入电流 | Max -5 mA | |||||||
| 输入时间宽度 | Min 5 ms | |||||||
| 输出规格 | 输出方式 | 集电极开路输出(4.5 Vdc ~ 30 Vdc) | ||||||
| 输出耐电压 | 30 Vdc | |||||||
| 输出饱和电压 | 约 1.1 V(25 °C) | |||||||
| Max 输出电流 | 400 mA(TOTAL) | |||||||
| STATUS OUT | 选配产品用的输出端子。 | |||||||
| + 端子(红色) | 输出 +24 V。输出条件可在配置设置的 Status Output 中设置。 | |||||||
| – 端子(黑色) | +24 V 回路共用。 | |||||||
| SCANNER | MINI DIN 8 针连接器。选配的高压扫描器 TOS9320 用端子。Max连接台数为 4 台 16 通道。 | |||||||
| USB(host) | 标准 A 型插座、FAT32、32 GB 以下 依据 USB2.0 规格、通信速度 480 Mbps (High Speed) | |||||||
| 远程控制 | 可远程控制电源的开/关、键锁定、自动测试以外的全部功能。 | |||||||
| RS232C | 硬件 | D-sub9 针连接器(依据 EIA-232D) 通信速度:9600/19200/38400/57600/115200 bps 数据长度:8 bit、停止位:1 bit、奇偶校验:无、流程控制:无/ CTS-RTS | ||||||
| 消息终止符 | 接收时 LF、发送时 LF | |||||||
| USB (设备) | 硬件 | 标准 B 型插座 依据 USB2.0 规格、通信速度 480 Mbps (High Speed) | ||||||
| 消息终止符 | 接收时:LF 或 EOM、发送时:LF+EOM | |||||||
| 设备等级 | 依据 USBTMC-USB488 设备等级规格。 | |||||||
| LAN | 硬件 | IEEE 802,3 100Base-TX/10Base-T Ethernet 支持 Auto-MDIX IPv4, RJ-45 连接器 | ||||||
| 支持标准 | LXI 1.5 Core Specification 2011 | |||||||
| 通信协议 | VXI-11、HiSLIP、SCPI-RAW、SCPI-Telnet | |||||||
| 消息终止符 | VXI-11、HiSLIP: 接收时 LF 或 END、发送时 LF + END SCPI-RAW: 接收时 LF、发送时 LF | |||||||
| 显示部 | 7英寸 LCD | |||||||
其他功能（共通）
| 项目 | TOS9300 | TOS9301 | TOS9301PD | TOS9302 | TOS9303 | TOS9303LC | |
|---|---|---|---|---|---|---|---|
| 自动测试 | 组合 ACW、DCW、IR、EC 自动执行。LC 时只能组合 TC、PCC、Patient。 | ||||||
| 测试条件 存储器 | 设置内存 | 保存测试条件(ACW、DCW、IR、EC、LC、PD)，Max 51 种。 | |||||
| 程序(LC 以外) | 保存程序(ACW、DCW、IR、EC、PD)的组合，Max 100 步骤、100 种。 | ||||||
| 程序(只 LC) | 保存程序(TC、PCC、Patient)的组合，Max 100 步骤、100 种。 | ||||||
| 测试结果存储器 | 记录单独测试、自动测试的新的测试结果，Max 1000 个。一关闭电源就被清空。 可用 CSV 格式保存至 USB 存储器。 | ||||||
| 系统时钟 | 记录校准日期时间、测试实施日期时间 | ||||||
| 可记录的日期时间 | 到 2038 年 | ||||||
| 校准期限设置 | 一过设置的期限，电源开时就警告。可选择警告时是启动保护功能，还是只在显示部显示警告。 | ||||||
| 测量值的显示 | 可显示测量值的 Max值/ Min值。 | ||||||
| 通常 | 测试中显示测量值。Max值/ Min值不保持。 | ||||||
| Max 值/ Min 值显示 | 耐压(ACW/DCW)测试中显示电流测量值的 Max值，绝缘电阻(IR)测试中显示电阻测量值的 Min值， 接地导通(EC)测试中显示电阻测量值或电压测量值的 Max值。 | ||||||
| 测试的开始 方法 | Double Action | 一按 STOP 开关，显示部即显示“READY”0.5 秒钟，只有在此期间按下 START 开关时才开始测试。 | |||||
| Momentary | 只在按下 START 开关期间执行测试。 | ||||||
| Start Long | 只在按下 START 开关 1 秒以上时开始测试。 | ||||||
| PASS 判断的显示时间(Pass Hold) | 设置保持 PASS 判断结果显示的时间(0.05 s ~ 10.00 s)，或者保持(Infinity)到按下 STOP 开关为止。 | ||||||
| STOP 信号的禁用(Fail Mode) | 可设置为无法从 SIGNAL I/O 连接器和 REMOTE 连接器上连接的设备解除 FAIL 判断结果和 PROTECTION 状态。 | ||||||
| 键操作的锁定(Key Lock) | 锁定键操作，防止变更设置值、覆盖存储器或程序等误操作。 | ||||||
| 保护功能 | 测试中保护功能启动时，输出立即被关闭，测试停止。 LC测试时，向 EUT的供电被中止，A端子、B端子间开放。保护功能启动的条件如下所示。 | ||||||
| INTERLOCK | 联锁启动中。 | ||||||
| POWER SUPPLY | 电源部有异常。 | ||||||
| OUTPUT ERROR | 检测到超出以下规定范围的输出电压。 ACW、DCW、IR 测试、PD 测试:±(10 % of setting + 50 V) EC 测试:±(10 % of setting + 2 A) | ||||||
| OVER LOAD | 检测到超出以下规定范围的输出功率或输出电流。 ACW:550 VA、DCW:110 W 或 50 mA、IR(7200 V 测试):110 W 或 25 mA、IR(-1000 V 测试):2 mA、 EC:240 VA、LC:AC LINE OUT的电流超过约 15.7 A 时，或功率超过 1600 VA时。 | ||||||
| OVER HEAT | 本产品的内部温度异常上升。 | ||||||
| OVER RATING | 耐压测试时，输出电流超过输出时间的极限 | ||||||
| CAL | 设置的校准期限已过。 | ||||||
| REMOTE | REMOTE连接器进行了拆装。 | ||||||
| SIGNAL I/O | SIGNAL I/O连接器的 ENABLE信号有变化。 | ||||||
| COMMUNICATION | 内部通信有异常。 | ||||||
| OVER RANGE | 测量值超过测量范围的 Max值。 | ||||||
| MEASURE | LC测试的测量检查中检出异常。 | ||||||
| SHORT | LC测试中检出继电器动作异常。 | ||||||
| EARTH FAULT | 接地方式(GND)的设置为 Guard时，从本产品的高电压输出部向接地部通过了异常的电流。 | ||||||
| SCAN I/F | 扫描器动作中接口电缆脱落。或已设置通道的扫描器未能检出。 | ||||||
一般规格（共通）
| 项目 | TOS9300 | TOS9301 | TOS9301PD | TOS9302 | TOS9303 | TOS9303LC | ||
|---|---|---|---|---|---|---|---|---|
| 备用电池的寿命 | 3 年(25 °C时) | |||||||
| 环境 | 设置场所 | 室内、高度 2000 m 以内 | ||||||
| 规格保证范围 | 温度 | 5 °C~ 35 °C(局部放电测试为 18 °C ~ 28 °C) | ||||||
| 湿度 | 20 %rh ~ 80 %rh(局部放电测试为 20 %rh ~ 70 %rh)(无结露) | |||||||
| 动作范围 | 温度 | 0 °C~ 40 °C | ||||||
| 湿度 | 20 %rh ~ 80 %rh(无结露) | |||||||
| 保存范围 | 温度 | -20 °C ~ 70 °C | ||||||
| 湿度 | 90 %rh 以下(无结露) | |||||||
| 电源 | 标称电压范围(容许电压范围) | 100 Vac ~ 120 V / 200 V ~ 240 V(90 Vac ~ 132 V / 170 V ~ 250 V) | ||||||
| 功耗 | 空载时(READY 状态) | 100 VA 以下 | ||||||
| 额定负载时 | Max 800 VA | |||||||
| 容许频率范围 | 47 Hz ~ 63 Hz | |||||||
| 绝缘电阻(AC LINE -机箱间) | 30 MΩ 以上(500 Vdc) | |||||||
| 耐电压(AC LINE -机箱间) | 1500 Vac，1分钟，20 mA 以下 | |||||||
| 接地连续性 | 25 Aac / 0.1 Ω 以下 | |||||||
| 重量 | 约 17 kg | 约 18 kg | 约 22 kg | 约 20 kg | 约 21 kg | 约 22 kg | ||
| 附件 | 电源线(1根，线长约 2.5 m:附带的电源线根据销售目的地区而不同。)※只 TOS9303LC附带 2 根， 高电压测试导线 TL31-TOS(1组)，SIGNAL I/O用插头(1组)，高压危险标贴(1张)，设置向导(1册)， CD-ROM(1张)，安全信息(1册)、重物警告标签(1张)※TOS9300不附带，扎带(1根)，China RoHS表(1张)， 接地导通测试用测试导线 TL13-TOS(1组)※只 TOS9302、TOS9303、TOS9303LC， [只 TOS9303LC] 备用保险丝(1支)，漏电流测试用测试导线 TL22-TOS(红色 2根、黑色 1根)，扁平探头 FP01-TOS(1片) | |||||||
| 电磁兼容性(EMC)*1 *2 | 符合以下指令及标准的要求事项 EMC 指令 2014/30/EU EN 61326-1(Class A *3)，EN 55011(Class A *3，Group 1 *4)，EN 61000-3-2，EN 61000-3-3 适用条件 本产品上连接的电缆及电线全部使用 2.5 m 以下的规格，使用 SIGNAL I/O 时，要使用屏蔽电缆， 使用高电压测试导线 TL31-TOS，在测试器的外部没有放电的状态 | |||||||
| 安全性 *1 | 符合以下指令及标准的要求事项 低电压指令 2014/35/EU *2，EN 61010-1(Class I *5，污染度 2 *6 ) | |||||||
*1 特别订购产品、改造品不适用。 *2 只适应于主体带有 CE 标志或 UKCA 标志的机型。 *3 本产品是 Class A 设备。设计用途是在工业环境中使用。如果在住宅地区使用本产品，可能引起干扰。这种情况下，为防止无线电及电视节目的接收干扰，可能需要用户采取 特别措施减少电磁辐射。 *4 本产品是 Group 1 设备。本产品不是通过电磁辐射、感应及/或静电结合的形式，有意产生/使用射频能量，以进行材料处理或检查/分析的装置。 *5 本产品是 Class I 设备。请务必将本产品的保护导体端子接地。未正确接地时，安全性不受保障。 *6 污染是指粘附了有可能引起介电强度或表面电阻率降低的异物(固体、液体、或气体)的状态。污染度 2 想定的状态是只存在非导电性的污染，有时可能因结露而临时具有导电性。
产品目录
